該系列核心型號按額定輸出電壓劃分，涵蓋 12V、15V、20V、24V、30V、36V、42V、48V、54V 共 9 檔，每檔電壓可搭配Blank/A/B/AB/BL/D6 種功能模式（BL/D 為可選），基礎型號編碼為HLG-80H-XX（XX 為額定輸出電壓），以下是各基礎型號核心電氣參數及功能模式適配性：

一、全基礎型號（按額定輸出電壓）

二、功能模式后綴（所有基礎型號均可搭配）

在基礎型號后加功能模式字母，即為完整型號（如 HLG-80H-24A、HLG-80H-48BL），各后綴對應核心屬性如下：

三、型號選型關鍵說明

1. 電壓匹配：優先根據 LED 燈具額定電壓選擇基礎型號（如 24V 燈具選 HLG-80H-24 系列），確保燈具電壓在驅動器恒電流范圍內；

2. 防護等級：戶外安裝優先選 IP67（Blank/B/D）、IP66（BL），室內安裝選 IP65（A/AB）；

3. 功能需求：僅需固定輸出選 Blank，需調節輸出選 A，需調光選 B，需調節 + 調光選 AB，需定時調光選 D，需高防護 + 認證選 BL；

4. 特殊認證：僅 36A、54A 機型通過 BIS IS15885 認證，AB、BL 型無 KC61347 認證，BL 型為全系列唯一 UL8750 LISTED 認證款。

四、示例完整型號

HLG-80H-12Blank、HLG-80H-24A、HLG-80H-30B、HLG-80H-36AB、HLG-80H-48BL、HLG-80H-54D。

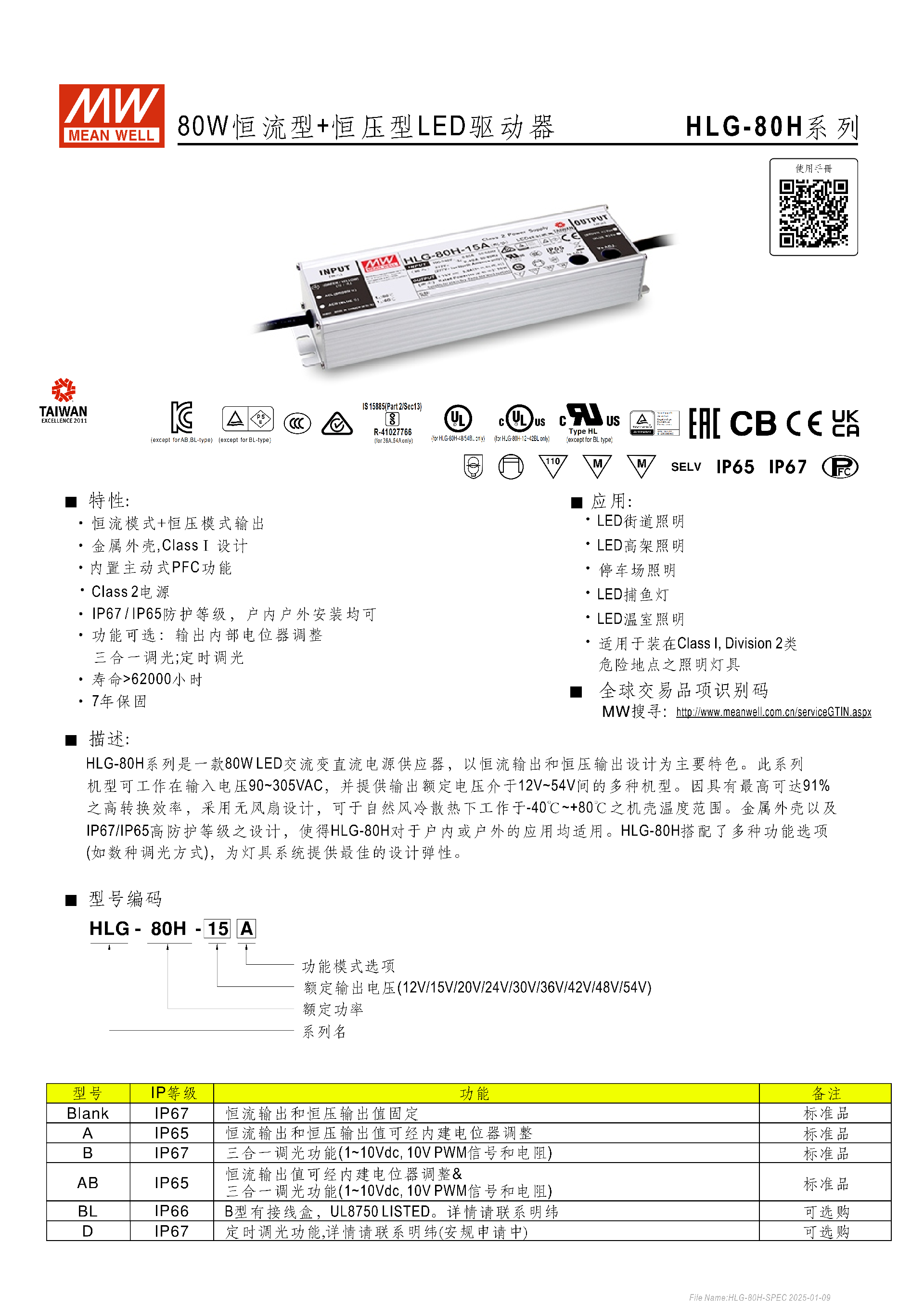

明緯HLG-80H 系列是 80W 恒流 + 恒壓型 LED 驅動器，輸入電壓覆蓋90~305VAC，輸出額定電壓為12V~54V，具備IP65/IP67/IP66多等級防護，轉換效率最高達91%，采用金屬外殼 Class Ⅰ 設計且內置主動式 PFC，支持電位器調節、三合一調光（1~10Vdc/10V PWM / 電阻）、定時調光等可選功能，工作溫度為 **-40℃~+80℃，壽命超62000 小時并提供7 年保固 **，適配 LED 街道、高架、溫室等戶內戶外照明，還可用于 Class I, Division 2 類危險地點照明，擁有過流、短路、過壓、過溫等完善的保護機制。

明緯HLG-80H 系列為80W 恒流 + 恒壓雙模式LED 交流變直流驅動器，是 Class 2 電源，采用金屬外殼 Class Ⅰ 設計，內置主動式 PFC 功能，無風扇自然風冷散熱，為全球交易品項，提供7 年保固，正常使用下壽命 **>62000 小時 **（外殼最高溫度 Tc<75℃時），適配戶內戶外各類 LED 照明場景，亦可用于 Class I, Division 2 類危險地點的照明燈具。

二、型號分類與核心參數

1. 型號編碼規則：HLG（系列名）-80H（額定功率）-【12/15/20/24/30/36/42/48/54】（額定輸出電壓）-【功能模式】，功能模式?jīng)Q定防護等級與核心功能，具體分類如下：| 功能模式 | IP 等級 | 核心功能 | 產品屬性 ||----------|--------|----------|----------|| Blank | IP67 | 恒流 + 恒壓輸出值固定 | 標準品 || A | IP65 | 內置電位器調整恒流 / 恒壓輸出 | 標準品 || B | IP67 | 支持三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 || AB | IP65 | 電位器調節 + 三合一調光 | 標準品 || BL | IP66 | B 型基礎上加接線盒，UL8750 LISTED | 可選購 || D | IP67 | 定時調光功能（安規申請中） | 可選購 |

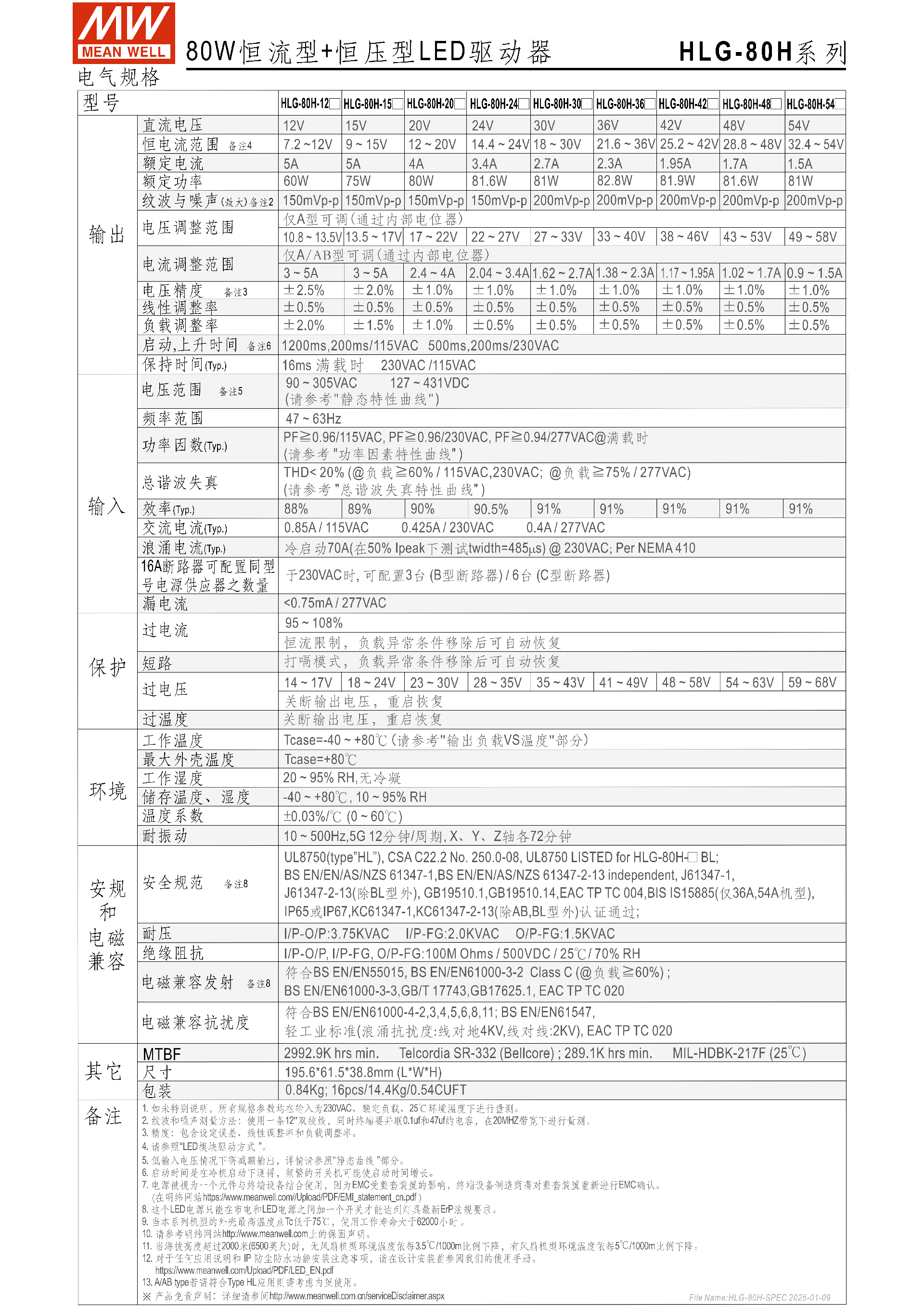

2. 核心電氣參數

• 輸入：電壓范圍90~305VAC/127~431VDC，頻率47~63Hz，保持時間 Typ.16ms（滿載 230VAC/115VAC），浪涌電流 70A（50% Ipeak，230VAC），漏電流 < 0.75mA/277VAC；

• 輸出：額定電壓12V~54V多檔位，恒流范圍依型號調整（如 12V 型 3~5A、54V 型 0.9~1.5A），A/AB 型支持電壓 / 電流電位器調節，紋波與噪聲最大150mVp-p（12/15/20V）/200mVp-p（30V 及以上）；

• 效率與功率因數：轉換效率88%~91%（隨輸出電壓升高遞增），滿載功率因數≥0.96（115/230VAC）、≥0.94（277VAC），總諧波失真THD<20%（負載≥60%/115/230VAC；負載≥75%/277VAC）。

三、功能特性

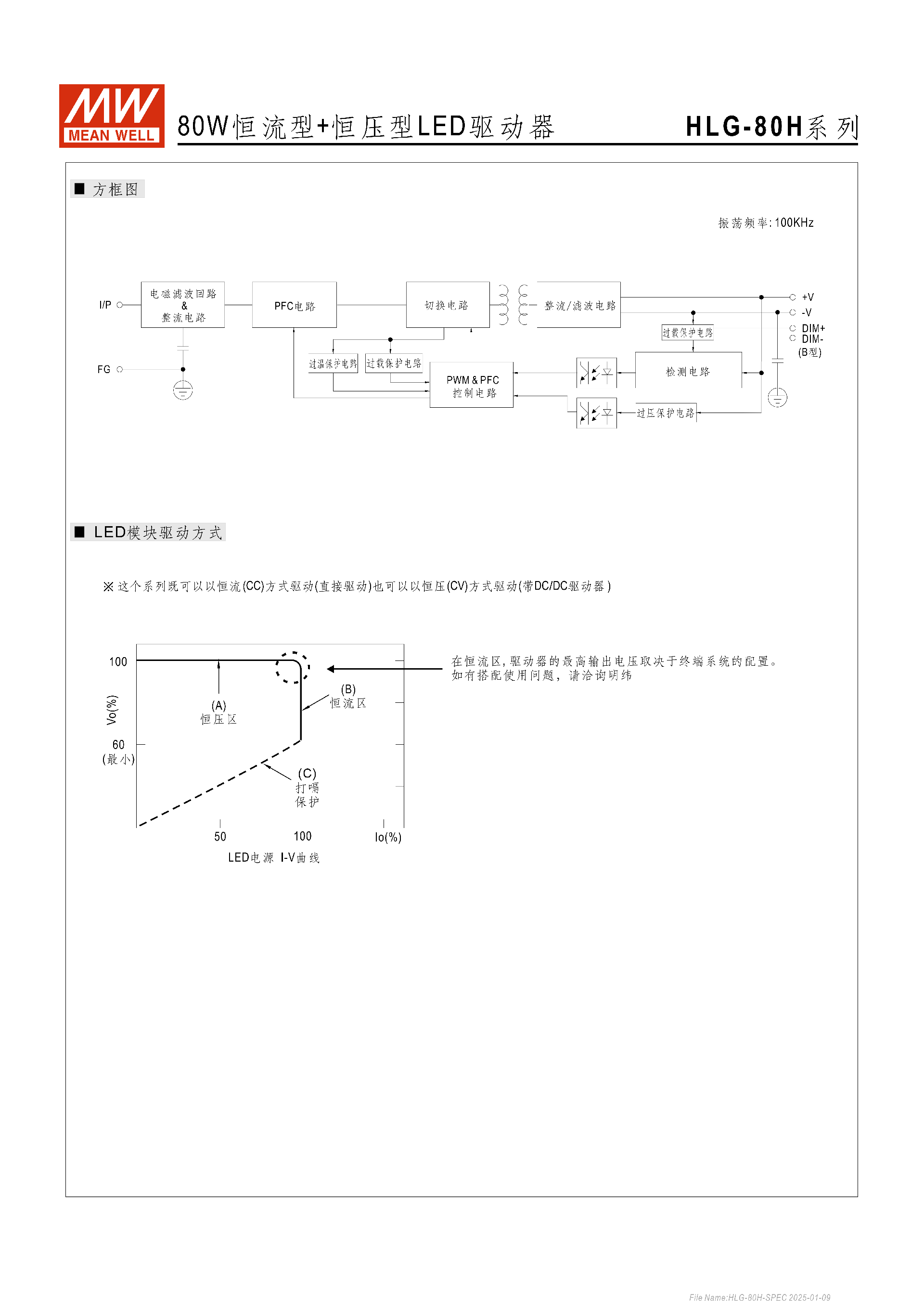

1. 雙模式驅動：支持恒流（CC）直接驅動、恒壓（CV）帶 DC/DC 驅動器驅動兩種方式，恒流區最高輸出電壓由終端系統配置決定；

2. 輸出調節：A/AB 型通過內置電位器調整恒流 / 恒壓輸出值，不同型號有固定調節范圍（如 12V 型電壓調 10.8~13.5V、電流調 3~5A）；

3. 調光功能：B/AB 型支持三合一調光，調光端口輸出電流 Typ.100μA，可通過三種方式實現：

• 外加1~10Vdc 直流電壓（1V 對應 10% 輸出電流，10V 對應 100%）；

• 外加10V PWM 信號（頻率 100Hz~3KHz，占空比對應輸出電流比例）；

• 外加10K~100KΩ 電阻（電阻值與輸出電流成比例，支持多驅動器同步調光）；注：調光時禁止將 DIM - 與 - V 連接。

四、電氣保護與安規

1. 完善的保護機制，均支持異常移除后恢復（過溫 / 過壓為重啟恢復，過流 / 短路為自動恢復）：| 保護類型 | 觸發條件 / 動作 ||----------|---------------|| 過電流 | 95~108% 恒流限制，自動恢復 || 短路 | 打嗝模式，自動恢復 || 過電壓 | 依型號觸發（12V 型 14~17V、54V 型 59~68V），關斷輸出，重啟恢復 || 過溫度 | 機殼超溫，關斷輸出，重啟恢復 |

2. 安規與電磁兼容

• 安全規范：通過 UL8750、CSA C22.2 No.250.0-08、GB19510.1/14、KC61347 等多國認證，BL 型額外取得 UL8750 LISTED；

• 耐壓絕緣：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC，絕緣阻抗100MΩ（500VDC/25℃/70%RH）；

• 電磁兼容：發射符合 EN55015、GB/T17743 等，抗擾度達輕工業標準（EN61000-4 系列），浪涌抗擾度線對地 / 線對線 2KV。

五、環境與物理特性

1. 環境參數：工作溫度 **-40℃~+80℃（機殼溫度 Tc），儲存溫度 - 40℃~+80℃、濕度 20~95% RH 無冷凝，工作濕度 10~95% RH 無冷凝，溫度系數±0.03%/℃（0~60℃），耐振動10~500Hz/5G**（12 分鐘 / 周期，X/Y/Z 軸 72 分鐘）；

2. 海拔降額：海拔超 2000 米時，無風扇機型每 1000 米環境溫度下降3.5℃；

3. 物理尺寸：統一為195.661.538.8mm（LWH），重量0.84Kg，包裝為 16pcs/14.4Kg/0.54CUFT；

4. 線材與接口：標配 SJOW 17AWG、UL2517 20AWG 等線材，輸出線可組裝 M12（4/5PIN，最大 10A）、M15（2PIN，最大 12A）防水接頭，可選 CJ04 電纜連接頭（CJ04-1 適配 14~16AWG、CJ04-2 適配 18~22AWG），A/B/Blank 型可加裝接線盒，BL 型自帶接線盒且雙端加盒后有認證。

六、應用與其他說明

1. 適用場景：LED 街道照明、LED 高架照明、停車場照明、LED 捕魚燈、溫室 LED 照明、Class I, Division 2 類危險地點照明；

2. 安裝與使用：戶內戶外均可安裝，需遵守 IP 防塵防水安裝注意事項，市電與 LED 電源間需加開關以符合 ErP 法規；

3. MTBF：符合 Telcordia SR-332（2992.9K hrs min）、MIL-HDBK-217F（25℃，289.1K hrs min）標準；

4. 斷路器配置：230VAC 時，16A B 型斷路器可接 3 臺、C 型可接 6 臺同型號電源。

關鍵問題

1. 問題 1（功能選型）：HLG-80H 系列不同功能模式的核心差異是什么，如何根據照明需求選擇？答案：核心差異體現在IP 防護等級、輸出調節能力、調光功能三方面：Blank 為基礎 IP67 款，輸出值固定；A 款 IP65，支持電位器調電壓 / 電流；B 款 IP67，支持三合一調光；AB 款 IP65，兼具調節與調光功能；BL 款 IP66 帶接線盒且有 UL 認證；D 款 IP67 支持定時調光（可選）。戶外無調光需求選 Blank，戶外需調光選 B，室內需調節輸出選 A，室內需調節 + 調光選 AB，需接線盒認證選 BL，需定時調光選 D。

2. 問題 2（使用環境）：HLG-80H 系列在特殊環境（高海拔、超溫、潮濕）下的使用注意事項有哪些？答案：①高海拔：海拔超 2000 米時，無風扇機型每 1000 米環境溫度需降 3.5℃，避免超溫運行；②超溫：機殼工作溫度不得超過 80℃，Tc<75℃時壽命才可超 62000 小時，需保證自然風冷散熱空間；③潮濕 / 戶外：可組裝 M12/M15 防水接頭、CJ04 電纜連接頭提升防水性，嚴格遵守 IP 防塵防水安裝要求，BL 型 IP66 防護更適配高濕戶外場景；④全環境：工作 / 儲存濕度均需無冷凝，避免絕緣性能下降。

3. 問題 3（調光操作）：HLG-80H 系列的三合一調光具體如何實現，有哪些操作禁忌？答案：三合一調光僅 B/AB 型支持，調光端口為 DIM+（紫色）、DIM-（粉色），調光端口輸出電流 Typ.100μA，三種實現方式：①外加 1~10Vdc 直流電壓，電壓值與輸出電流比例線性對應（1V=10%、10V=100%）；②外加 10V PWM 信號，頻率范圍 100Hz~3KHz，占空比對應輸出電流比例；③外加 10K~100KΩ 電阻，電阻值與輸出電流成比例，支持多驅動器同步調光。核心禁忌：調光過程中嚴禁將 DIM - 與 - V（輸出負極）連接，避免電路短路損壞驅動器
