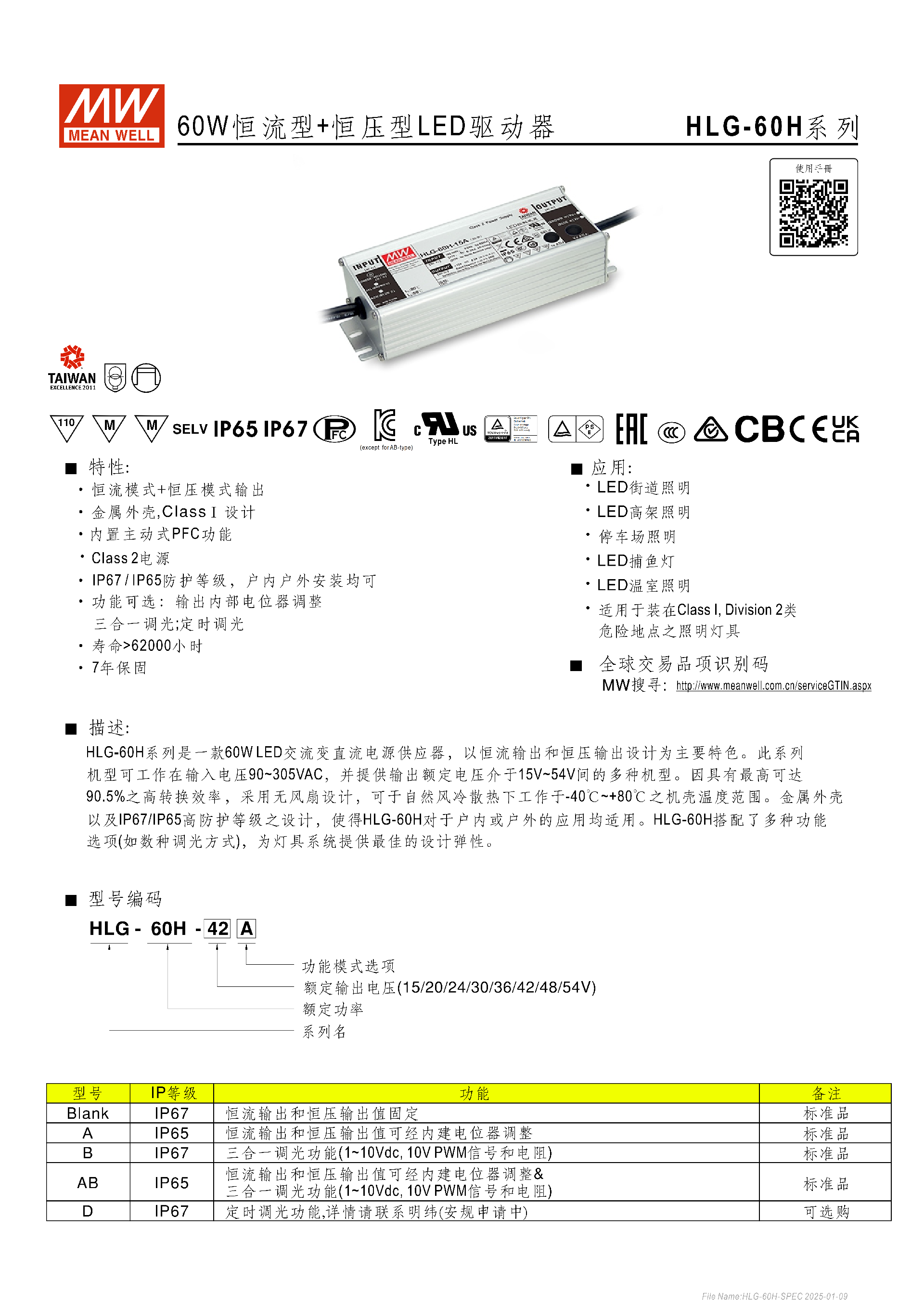

明緯 HLG-60H 系列是 60W恒流 + 恒壓雙模式輸出的 LED 交流變直流驅動器，輸入電壓覆蓋 90~305VAC，輸出額定電壓有 15V/20V/24V/30V/36V/42V/48V/54V 多款選擇，具備IP65/IP67 高防護等級、內置主動式 PFC 功能，轉換效率最高達90.5%，機殼工作溫度范圍 - 40℃~+80℃，提供 Blank/A/B/AB/D 五種功能型號，支持內部電位器調壓、三合一調光（1~10Vdc/10V PWM / 電阻）、定時調光等可選功能，金屬外殼設計且壽命 **>62000 小時 **、享有7 年保固，適用于 LED 街道、高架、停車場、捕魚燈、溫室照明等戶內戶外場景，還可用于 Class I, Division 2 類危險地點照明。
明緯 HLG-60H 系列為60W恒流 + 恒壓雙模式輸出的 LED 交流變直流電源供應器，是 Class 2 電源，采用金屬外殼、無風扇自然風冷設計，內置主動式 PFC 功能，核心優勢為寬電壓輸入、高防護等級、高轉換效率及豐富的可選功能，適用于戶內戶外多場景 LED 照明，且享有7 年保固，機殼溫度低于 70℃時工作壽命 **>62000 小時 **。
二、核心特性與關鍵參數
防護與環境
防護等級：IP65/IP67（依型號區分），戶內戶外均可安裝
工作溫度：Tcase=-40℃~+80℃，儲存溫度同工作溫度
工作濕度：20~95% RH（無冷凝），儲存濕度 10~95% RH
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘
溫度系數：±0.03%/℃（0~60℃）
電氣核心參數
輸入：電壓 90~305VAC/127~431VDC，頻率 **≧47~63Hz**
功率因數：滿載時 PF≧0.98/115VAC、PF≧0.95/230VAC、PF≧0.92/277VAC
轉換效率：最高達90.5%（48V 型號）
總諧波失真：THD<20%（負載≧60%/115/230VAC；負載≧75%/277VAC）
漏電流：<0.75mA / 277VAC
物理參數
尺寸：17161.536.8mm（LWH），公差 ±1mm
重量：單臺0.73Kg，20 臺 / 15.6Kg/0.9CUFT
MTBF：輕工業標準下最小 3396.9K hrs，MIL-HDBK-217F（25℃）下最小 345.8K hrs
三、型號分類及功能差異
該系列按功能和防護等級分為 5 類型號，核心差異如下表：
| 型號 | IP 等級 | 核心功能 | 產品類型 | 備注 |
|---|---|---|---|---|
| Blank | IP67 | 恒流 + 恒壓輸出值固定 | 標準品 | 基礎款 |
| A | IP65 | 內置電位器調整輸出值 | 標準品 | 支持電壓 / 電流微調 |
| B | IP67 | 三合一調光功能 | 標準品 | 1~10Vdc/10V PWM / 電阻調光 |
| AB | IP65 | 電位器調輸出 + 三合一調光 | 標準品 | 兼具 A、B 型功能 |
| D | IP67 | 定時調光功能 | 可選購 | 安規申請中，詳情需咨詢明緯 |
四、輸出規格（主流型號）
核心輸出參數均在 230VAC、額定負載、25℃環境下測量，關鍵數據如下：
| 型號 | 額定輸出電壓 | 恒電流范圍 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍（僅 A/AB） |
|---|---|---|---|---|---|---|
| HLG-60H-15 | 15V | 9~15V | 4A | 60W | 150mVp-p | 13.5~17V |
| HLG-60H-24 | 24V | 14.4~24V | 2.5A | 60W | 150mVp-p | 22~27V |
| HLG-60H-36 | 36V | 21.6~36V | 1.7A | 61.2W | 200mVp-p | 33~40V |
| HLG-60H-48 | 48V | 28.8~48V | 1.3A | 62.4W | 300mVp-p | 40~46V |
| HLG-60H-54 | 54V | 32.4~54V | 1.15A | 62.1W | 300mVp-p | 49~58V |
五、保護功能
全系列配備完善的電氣保護，且異常移除后均支持自動恢復，具體如下：
過電流保護：95~108% 恒流限制，自動恢復
短路保護：打嗝模式，自動恢復
過電壓保護：關斷輸出電壓，重啟恢復（保護電壓依型號不同為 18~68V）
過溫度保護：關斷輸出電壓，重啟恢復
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為100M Ohms / 500VDC / 25℃ / 70% RH
耐壓：I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC
六、驅動與調光操作
LED 驅動方式：支持恒流 (CC) 直接驅動和恒壓 (CV) 帶 DC/DC 驅動器驅動雙模式，恒流區最高輸出電壓由終端系統配置決定

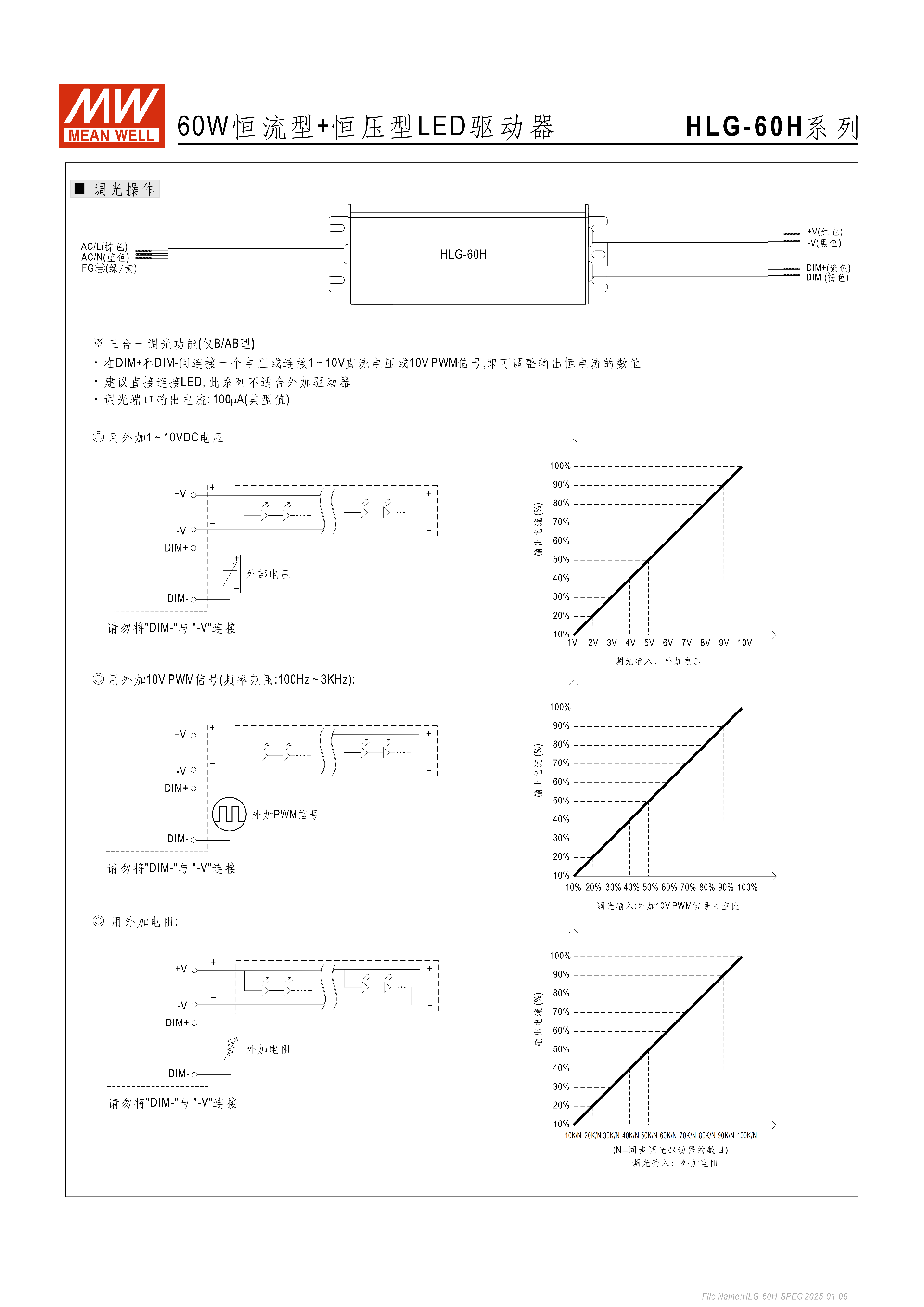

三合一調光（僅 B/AB 型）：調光端口輸出電流典型值 100μA，禁止將 DIM - 與 - V 連接，支持三種調光方式：
1~10Vdc 直流電壓：1V 對應 10% 輸出電流，10V 對應 100%
10V PWM 信號：頻率范圍100Hz~3KHz，占空比對應輸出電流比例
外接電阻：電阻值 10K/N~100K/N（N 為同步調光驅動器數目），電阻越小輸出電流越高
接線規范：標配彩色接線，AC/L（棕色）、AC/N（藍色）、FG（綠 / 黃）、+V（紅色）、-V（黑色），調光款額外有 DIM+（紫色）、DIM-（粉色）
七、配件與安裝
防水接頭：支持 M12（4/5PIN，最大 10A）、M15（2PIN，最大 12A）母座，適配潮濕 / 室外環境
電纜連接頭：CJ04-1（適配 14~16AWG）、CJ04-2（適配 18~22AWG），可單獨訂購，最多支持 4 條線焊接 / 嵌接
安裝注意：海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；需在市電與電源間加開關以符合 ErP 法規
八、安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.0-08、GB19510.1/14、KC61347 等多項認證（AB 型除外部分 KC 認證）
電磁兼容：發射符合 BS EN/EN55015、GB/T 17743 等；抗擾度符合 BS EN/EN61000-4 系列標準，浪涌抗擾度線對線 4KV、線對地 2KV
九、應用場景
常規戶外 / 室內 LED 照明：街道照明、高架照明、停車場照明
特殊行業照明：LED 捕魚燈、溫室 LED 照明
危險環境照明：Class I, Division 2 類危險地點的照明燈具
4. 關鍵問題
問題 1（產品選型）：HLG-60H 系列不同 IP 等級的型號各有哪些，核心功能差異是什么？
答案：IP67 等級的型號有 Blank、B、D 型，其中 Blank 為基礎款輸出值固定，B 型支持三合一調光，D 型為可選購的定時調光款（安規申請中）；IP65 等級的型號有 A、AB 型，其中 A 型支持內置電位器調整輸出值，AB 型兼具電位器調輸出和三合一調光功能，是功能最全面的標準品。
問題 2（功能操作）：HLG-60H 系列的三合一調光功能僅哪些型號支持，具體有哪三種調光方式，核心操作要求是什么？
答案：三合一調光功能僅B 型和 AB 型支持；三種調光方式分別為外接 1~10Vdc 直流電壓、外接 100Hz~3KHz 的 10V PWM 信號、外接 10K/N~100K/N 的電阻（N 為同步調光驅動器數目）；核心操作要求為調光端口典型輸出電流 100μA，嚴禁將 DIM - 引腳與 - V 引腳連接，且各調光方式的輸入?yún)?shù)與輸出電流呈線性比例關系。
問題 3（使用環境與維護）：HLG-60H 系列的工作溫度范圍是多少，使用中存在哪些環境降額要求，以及壽命保障的關鍵條件是什么？
答案：該系列機殼工作溫度范圍為 **-40℃~+80℃；環境降額要求為海拔高度超過 2000 米時，無風扇機型的環境溫度需按3.5℃/1000 米的比例下降；壽命保障的關鍵條件為當機型外殼最高溫度點 Tc低于 70℃** 時，產品使用工作壽命可大于 62000 小時，且產品整體享有 7 年保固服務。
