HLG-40H 系列額定輸出電壓型號（全電壓檔位，各檔位可搭配上述功能后綴）
HLG-40H-12、HLG-40H-15、HLG-40H-20、HLG-40H-24、HLG-40H-30、HLG-40H-36、HLG-40H-42、HLG-40H-48、HLG-40H-54
三、完整型號示例（電壓檔位 + 功能后綴組合）
HLG-40H-12A、HLG-40H-24B、HLG-40H-36AB、HLG-40H-48D、HLG-40H-54（Blank 款）等（所有電壓檔位均可匹配 5 類功能后綴）。

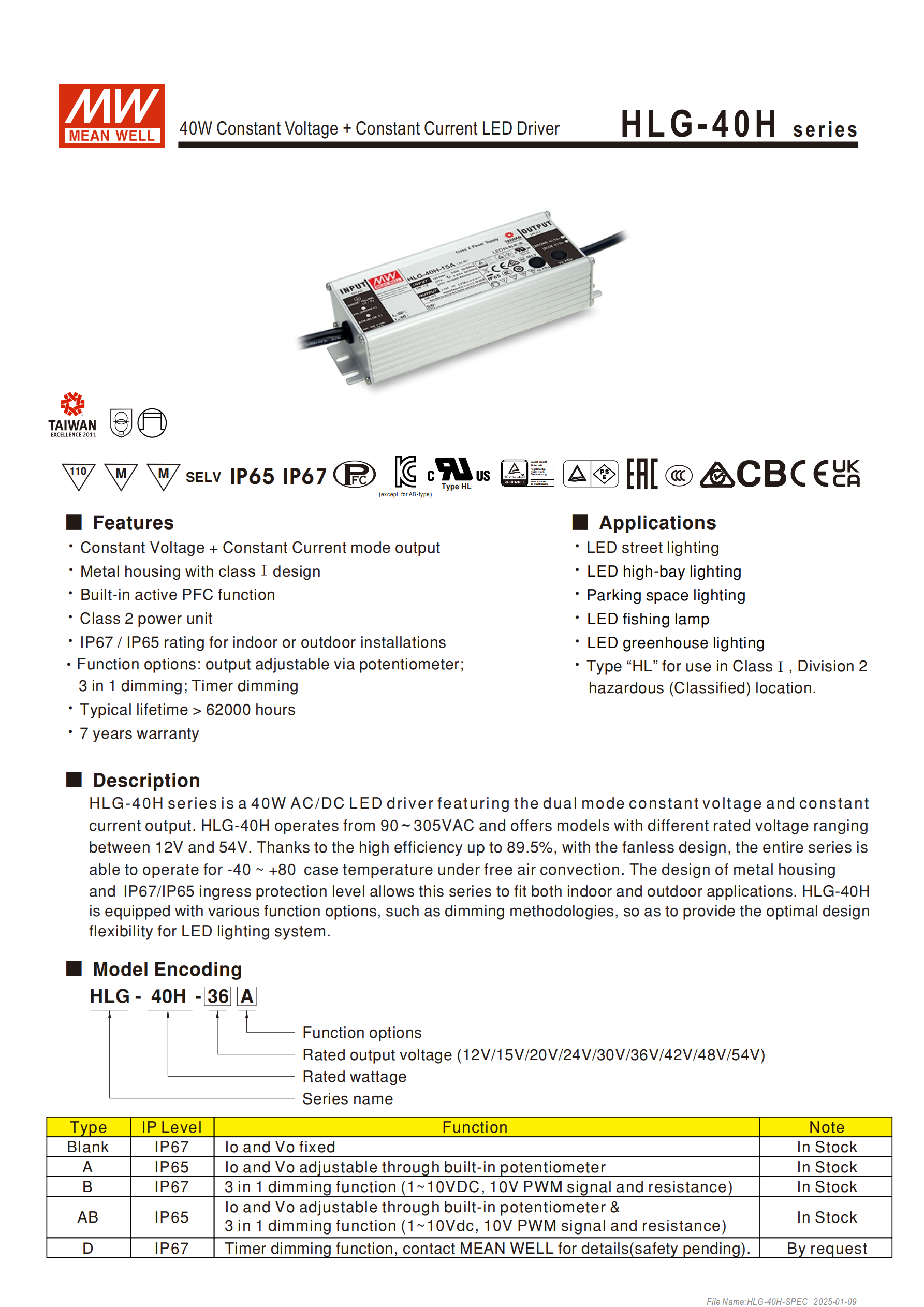

明緯HLG-40H 系列是 40W 恒流 + 恒壓型 LED 驅動器，采用金屬外殼 Class Ⅰ 設計，輸入電壓覆蓋90~305VAC，輸出額定電壓為12V~54V多檔位，具備IP65/IP67防護等級，轉換效率最高達89.5%，可在 **-40℃~+80℃機殼溫度下自然風冷工作，擁有基礎款、調參款、調光款等 5 類功能型號，支持電位器調參、三合一調光（1~10Vdc/10V PWM / 電阻）等功能，內置主動式 PFC，壽命超62000 小時且提供7 年保固 **，防護、適配性優異，適用于 LED 街道、高架、溫室等戶內戶外照明場景，還可用于 Class Ⅰ Division 2 類危險地點照明。
一、產品基礎定位
明緯HLG-40H 系列為40W恒流 + 恒壓雙模式輸出的 LED 交流變直流驅動器，是面向戶內戶外照明的高適配性電源供應器，采用金屬外殼 Class Ⅰ 設計，無風扇自然風冷散熱，核心優勢為寬電壓輸入、高防護等級、多功能可選，提供7 年保固，在機殼溫度低于 75℃時工作壽命 **>62000 小時 **。
二、核心特性
電氣特性：內置主動式 PFC功能，為 Class 2 電源；轉換效率最高達89.5%，功率因數滿載時 115VAC≥0.98、230VAC≥0.95、277VAC≥0.92；總諧波失真 THD<20%（60% 以上負載 / 115/230VAC，75% 以上負載 / 277VAC）。
防護與環境：防護等級為IP65/IP67（AB 型僅 IP65）；工作機殼溫度 **-40℃~+80℃，儲存溫度同范圍，工作濕度 10~95% RH；溫度系數 ±0.03%/℃（0~60℃）；耐振動 10~500Hz/5G，X/Y/Z 軸各 72 分鐘；浪涌抗擾度線對地4KV**、線對線2KV。
物理特性：尺寸為17161.536.8mm（LWH）；單臺重量0.73Kg，20 臺整包裝 15.6Kg/0.9CUFT；MTBF 指標達 3395.8K hrs min（Telcordia SR-332）、345.8K hrs min（MIL-HDBK-217F）。
三、型號分類及功能（核心參數見表 1）
該系列按功能和防護等級分 5 類型號，含 4 款標準品、1 款可選購品，核心差異為輸出調參、調光功能及 IP 等級：表 1 HLG-40H 系列型號分類表
| 型號 | IP 等級 | 核心功能 | 產品屬性 | 備注 |
|---|---|---|---|---|
| Blank | IP67 | 恒流 + 恒壓輸出值固定 | 標準品 | 基礎款 |
| A | IP65 | 內置電位器調整輸出電壓 / 電流 | 標準品 | 調參款 |
| B | IP67 | 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 | 調光款 |
| AB | IP65 | 電位器調參 + 三合一調光 | 標準品 | 調參 + 調光款 |
| D | IP67 | 定時調光 | 可選購 | 安規申請中，詳情需咨詢明緯 |
四、電氣規格
輸入?yún)?shù)：電壓范圍90~305VAC/127~431VDC，頻率范圍 47~63Hz；浪涌電流 50A（50% Ipeak，230VAC），漏電流 < 0.75mA/277VAC；冷啟動特性符合 NEMA 410。
輸出參數：額定電壓分12V/15V/20V/24V/30V/36V/42V/48V/54V9 個檔位，額定功率均約 40W（39.96W~40.5W）；紋波與噪聲最大 300mVp-p，A/AB 型支持電壓 / 電流范圍調整；負載調整率 ±0.5%~±2.0%，啟動時間 500ms、上升時間 80ms（115/230VAC），保持時間 16ms（115/230VAC）。
保護功能：全系列支持過流 / 短路 / 過壓 / 過溫四重保護，其中過流保護閾值 95~108%，短路保護為打嗝模式，過壓 / 過溫保護為關斷輸出，所有保護均支持負載異常移除后自動恢復。
五、核心功能設計

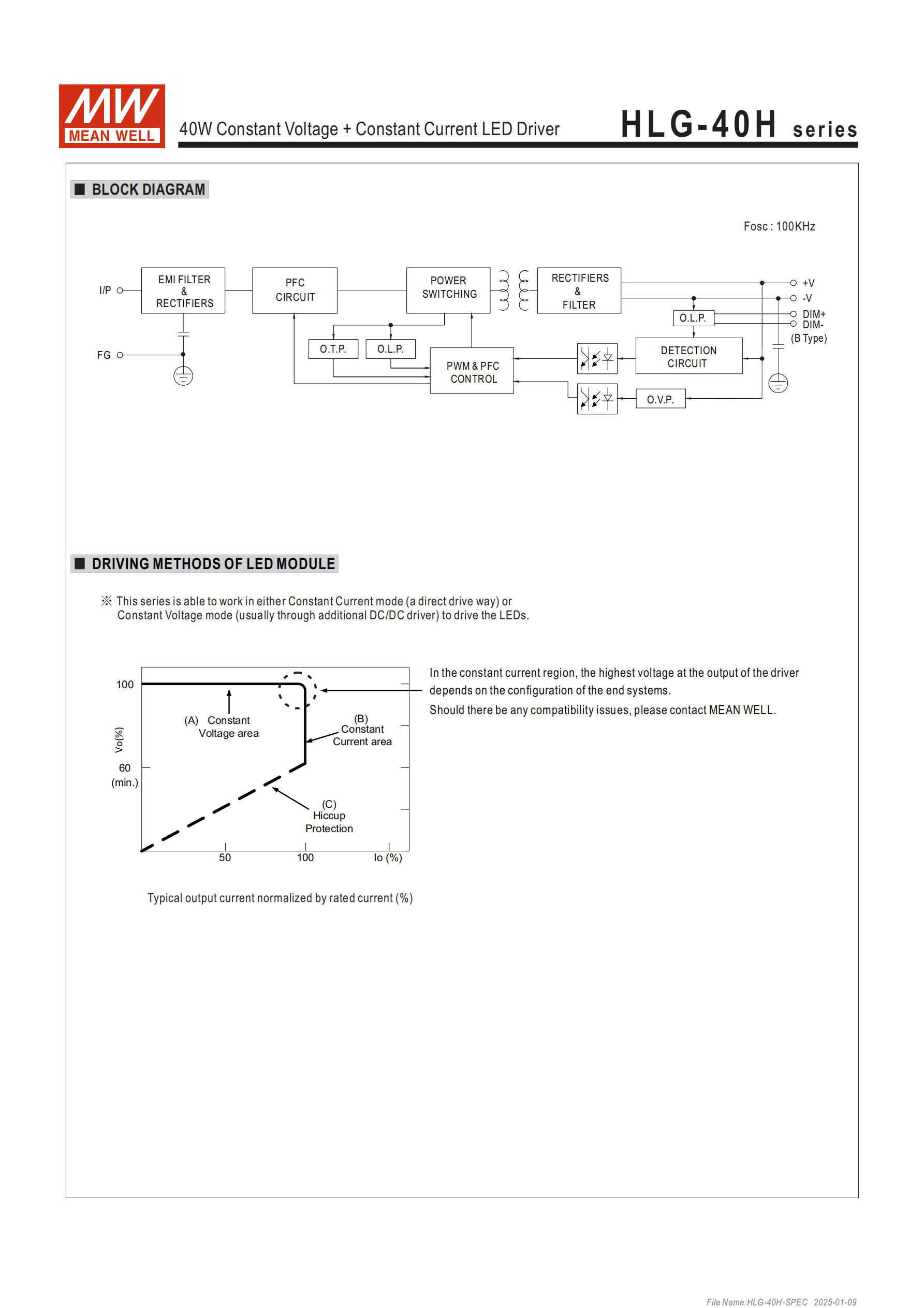

驅動方式：支持恒流 (CC) 直接驅動和恒壓 (CV) 帶 DC/DC 驅動器驅動兩種模式，恒流區輸出最高電壓由終端系統配置決定。
調參功能：僅 A/AB 型具備，通過內置電位器調整輸出電壓和電流，不同電壓檔位對應不同調整范圍（如 12V 檔電壓調整 9~15V、電流 10.8~13.5V）。
調光功能：僅 B/AB 型支持三合一調光，調光端口典型輸出電流100μA，三種調光方式：
1~10Vdc 直流電壓輸入：電壓與輸出電流線性對應（1V 對應 10%、10V 對應 100%）；
10V PWM 信號輸入：頻率范圍100Hz~3KHz，占空比對應輸出電流比例；
電阻輸入：外接 10K/N~100K/N 電阻（N 為同步調光驅動器數），電阻值對應輸出電流比例；
注意：不可將 DIM - 與 - V 連接，如需 0% 亮度需按指定方式接線或咨詢明緯。
六、安規與電磁兼容
安全規范認證：通過 UL8750 (type”HL”)、CSA C22.2 No.250.0-08、GB19510.1/14、KC61347 等認證，絕緣阻抗 I/P-O/P/I/P-FG/O/P-FG 均為100M Ohms/500VDC/25℃/70%RH，耐壓值 I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC。
EMC 要求：發射端符合 EN55015、EN61000-3-2 Class C 等，抗擾度符合 EN61000-4 系列、EN61547 等；同時符合國標 GB/T17743、GB17625.1。
七、應用場景
常規戶外 / 戶內照明：LED 街道照明、LED 高架照明、停車場照明、LED 捕魚燈、溫室 LED 照明；
特殊場景：適用于Class Ⅰ Division 2 類危險地點的照明燈具。
八、配件與安裝
防水 / 連接接頭：可選 M12（4/5PIN，最大 10A）、M15（2PIN，最大 12A）防水接頭；CJ04-1（適配 14~16AWG）、CJ04-2（適配 18~22AWG）電纜連接頭，可單獨訂購；
線材規格：采用 SJOW 17AWG、H05RN-F 1.0mm、UL2517 20AWG 等規格線材，不同型號線材配置略有差異；
安裝注意：海拔超 2000 米時，機殼環境溫度按3.5℃/1000m比例降額；EMC 受整套裝置影響，終端設備制造商需重新確認 EMC；市電與電源間需加開關以符合 ErP 法規。
關鍵問題
問題 1（產品選型類）：HLG-40H 系列不同功能需求應如何選擇對應型號？
答案：若僅需基礎固定輸出，選Blank 型（IP67）；若需要調整輸出電壓 / 電流，選A 型（IP65）；若僅需調光功能且要求高防護，選B 型（IP67）；若既需要調參又需要調光，選AB 型（IP65）；若需要定時調光功能，可選購D 型（IP67）（安規申請中，需咨詢明緯）。
問題 2（功能使用類）：HLG-40H 系列的三合一調光具體支持哪些方式，有哪些關鍵使用注意事項？
答案：僅 B/AB 型支持三合一調光，方式包括1~10Vdc 直流電壓輸入、100Hz~3KHz 的 10V PWM 信號輸入、外接 10K/N~100K/N 電阻輸入（N 為同步調光驅動器數）；關鍵注意事項：調光端口典型輸出電流為 100μA，嚴禁將 DIM - 與 - V 引腳連接，如需將燈源調至 0% 亮度，需按文檔指定接線方式操作或聯系明緯選購其他機型。
問題 3（工程應用類）：HLG-40H 系列在戶外 / 高海拔 / 危險場景應用時，有哪些核心的安裝和降額要求？
答案：1. 戶外應用可搭配 M12/M15 防水接頭、CJ04 電纜連接頭提升防水性，產品本身 IP65/IP67 防護可滿足戶外潮濕環境；2. 高海拔（超 2000 米）時，機殼環境溫度需按3.5℃/1000m比例降額；3. 用于 Class Ⅰ Division 2 類危險地點時可直接適配，A/AB 型若需符合 Type HL 應用則需考慮內置使用；4. 所有場景下，市電與 LED 電源間必須加裝開關，以符合最新 ErP 法規要求。
