明緯HLG-480H-C 系列是 480W 恒流型 LED 驅動器，采用Class Ⅰ 金屬外殼，具備IP65/IP67防護等級，輸入電壓覆蓋 90~305VAC，輸出額定電流分 1400/1750/2100/2800/3500mA 五檔，轉換效率高達95%，無風扇設計可在 **-40℃~+90℃機殼溫度下工作，內置主動式 PFC 且功率因數滿載時≥0.95，擁有電位器調流、三合一調光、智能定時調光等可選功能，環境自適應能力可自動調節輸出至 120% Vo 80% Io，適配港口、溫室、體育場等多種照明場景，壽命>62000 小時 **（Tc<75℃），提供7 年保固，還具備短路、過壓、過溫等完善的保護功能且故障后可自動恢復。
一、產品基礎核心信息

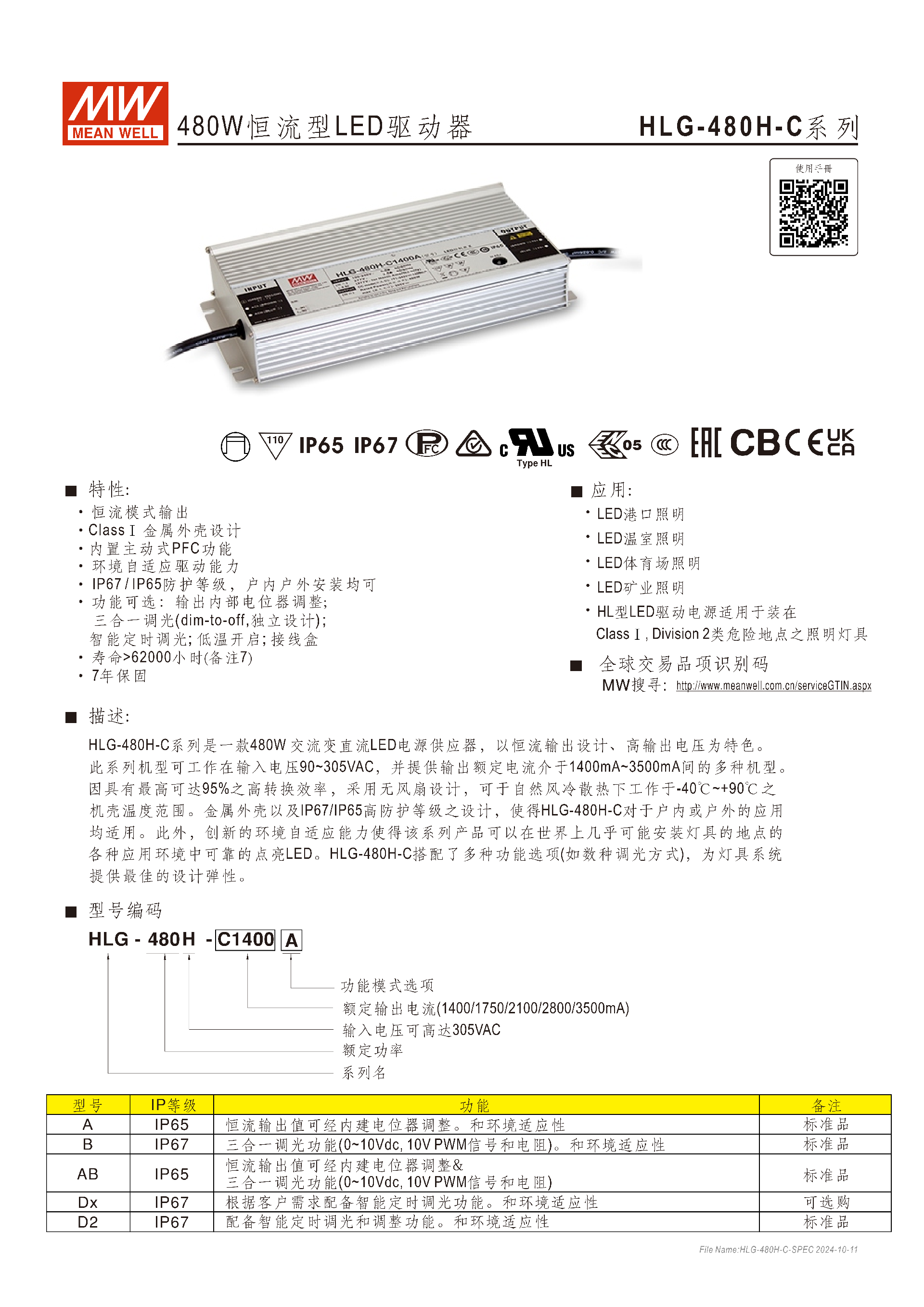

明緯HLG-480H-C 系列為480W 恒流型 LED 交流變直流驅動器，主打高輸出電壓、環境自適應能力，是 Class Ⅰ 金屬外殼設計，無風扇自然風冷散熱，戶內戶外均可安裝，核心適用于 LED 港口、溫室、體育場、礦業照明，也可用于 Class Ⅰ, Division 2 類危險地點的照明燈具，產品壽命 **>62000 小時 **（外殼最高溫度 Tc<75℃時），提供7 年保固。

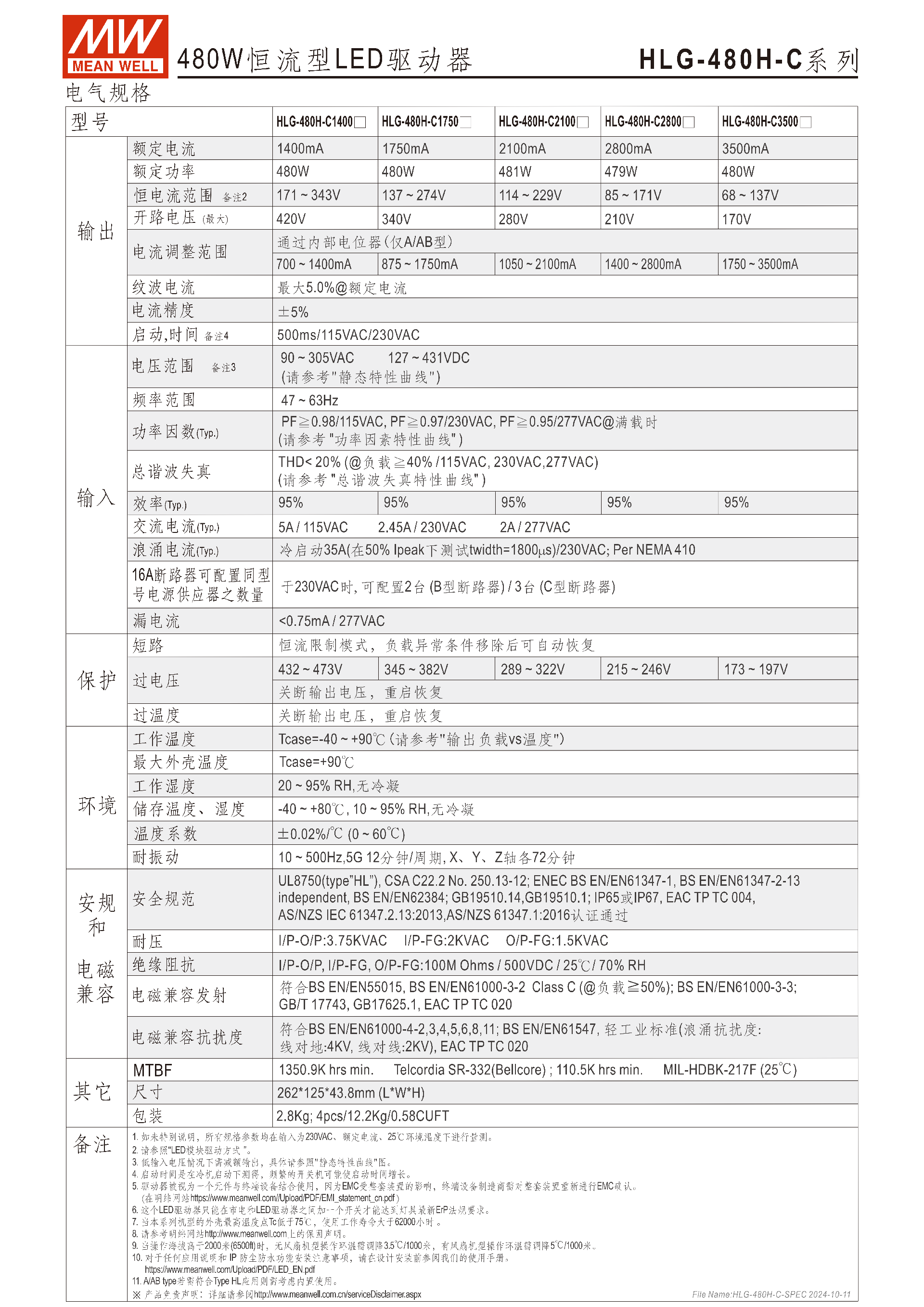

二、核心性能參數
輸入?yún)?shù)
電壓范圍：90~305VAC/127~431VDC（低輸入電壓需減額輸出）
頻率范圍：47~63Hz
功率因數：滿載時 PF≧0.98/115VAC、PF≧0.97/230VAC、PF≧0.95/277VAC
總諧波失真：THD<20%（負載≧40%/115/230/277VAC）
轉換效率：典型值95%（全型號一致）
輸出參數全系列額定功率約 480W，分 5 檔額定電流，各檔位關鍵輸出參數如下表：
型號 額定電流 恒電流電壓范圍 開路電壓 (最大) 電流調整范圍（A/AB 型） C1400 1400mA 171~343V 420V 700~1400mA C1750 1750mA 137~274V 340V 875~1750mA C2100 2100mA 114~229V 280V 1050~2100mA C2800 2800mA 85~171V 210V 1400~2800mA C3500 3500mA 68~137V 170V 1750~3500mA 電流精度：±5%，紋波電流最大 5.0%@額定電流
啟動時間：500ms/115VAC/230VAC（冷機啟動，頻繁開關機會延長）
環境參數
工作機殼溫度：-40℃~+90℃（海拔超 2000 米，每 1000 米溫降 3.5℃）
工作濕度：20~95% RH，無冷凝
儲存溫濕度：-40~+80℃，10~95% RH，無冷凝
溫度系數：±0.02%/℃（0~60℃）
耐振動：10~500Hz，5G 12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘
三、型號分類與功能配置
產品按 IP 等級和功能分標準品與選購品，核心配置如下表：
| 型號 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| A | IP65 | 內建電位器調流 + 環境自適應 | 標準品 |
| B | IP67 | 三合一調光 + 環境自適應 | 標準品 |
| AB | IP65 | 電位器調流 + 三合一調光 + 環境自適應 | 標準品 |
| Dx | IP67 | 客戶定制智能定時調光 + 環境自適應 | 選購品 |
| D2 | IP67 | 智能定時調光 + 調流 + 環境自適應 | 標準品 |
四、核心功能特性

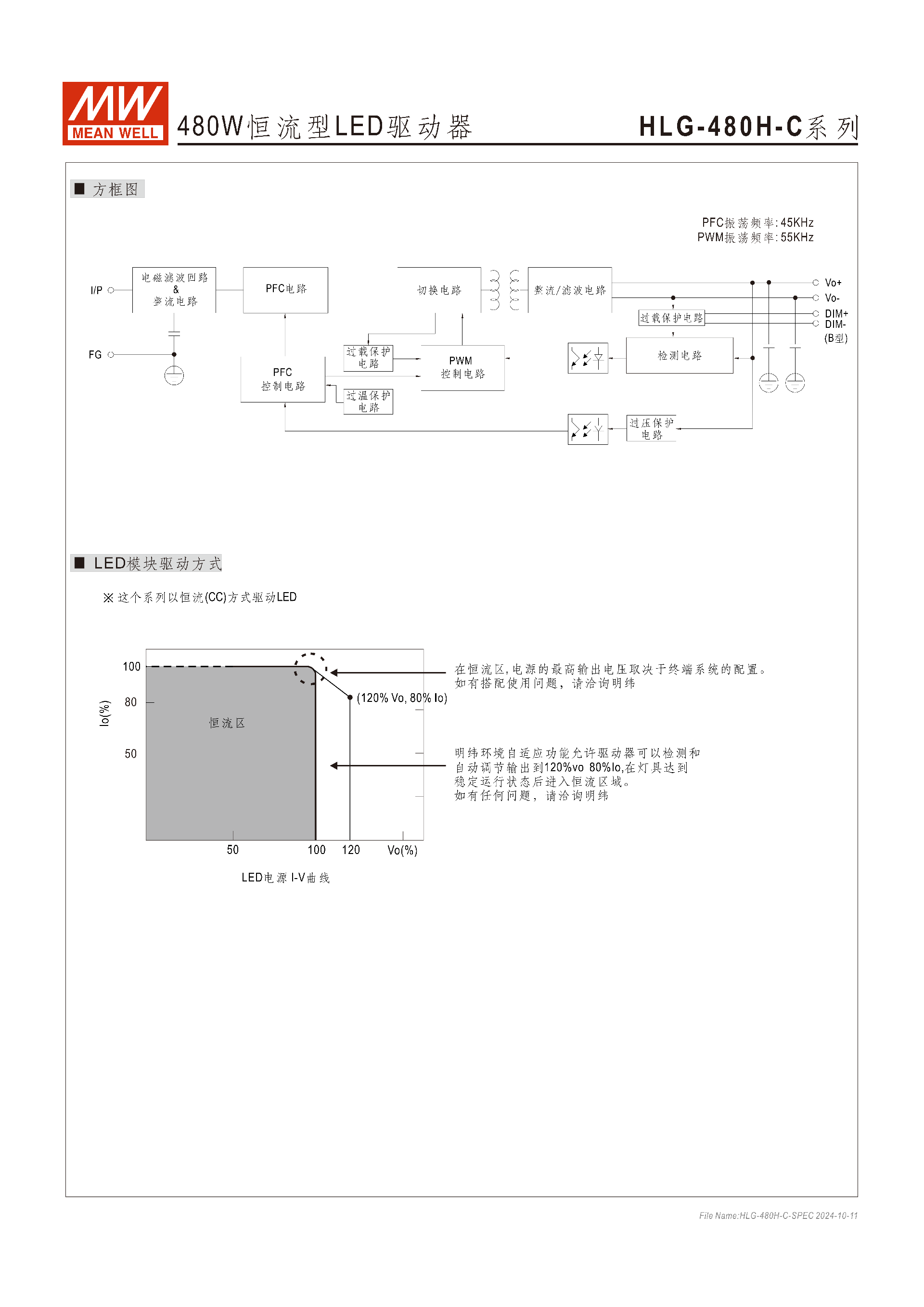

環境自適應驅動：可檢測并自動調節輸出至120%Vo 80%Io，燈具穩定后恢復恒流模式，適配全球多數應用環境。
調光功能

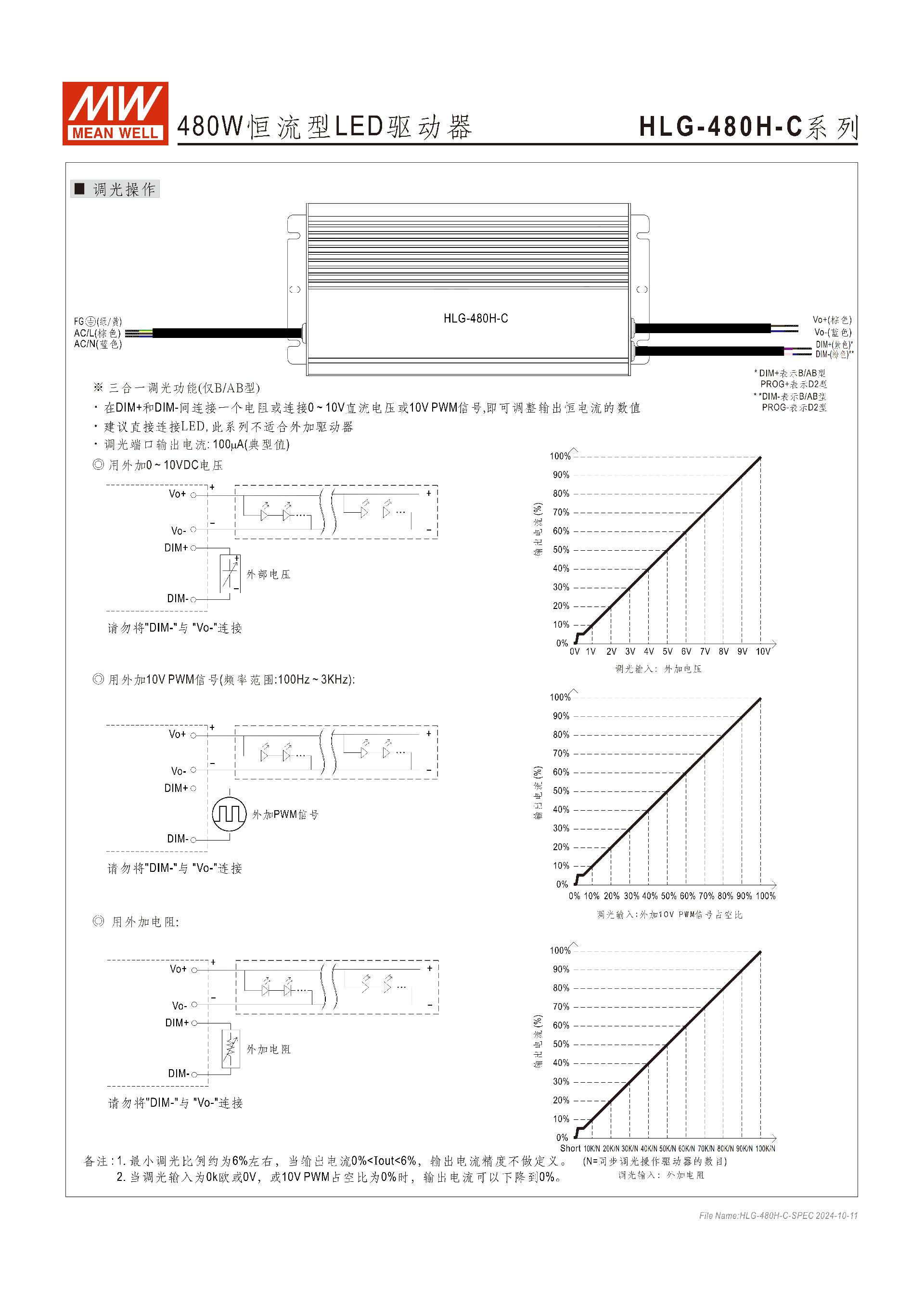

三合一調光（B/AB 型）：通過 DIM+/- 端口連接 0~10Vdc 電壓、10V PWM 信號（100Hz~3KHz）或電阻實現調光，調光端口輸出電流 100μA，最小調光比例約 6%，0V/0 歐 / 0% 占空比可實現 0% 輸出電流，且嚴禁將 DIM - 與 Vo - 連接。
智能定時調光（Dx/D2 型）：14 小時內自動調節輸出電流，提供 3 種標準模式（住宅 D01、街道 D02、隧道 D03），也可支持客戶定制，不同模式對應不同時間節點的調光比例調整。
主動式 PFC：內置該功能，提升電網利用率，降低諧波污染，滿足高功率因數要求。
五、保護功能
產品具備完善的電氣保護，故障移除后可自動恢復，具體如下：
短路保護：進入恒流限制模式，故障移除后自動恢復
過電壓保護：關斷輸出電壓，故障移除后重啟恢復
過溫度保護：關斷輸出電壓，故障移除后重啟恢復
漏電流：<0.75mA / 277VAC
六、安規與電磁兼容
安規認證：通過 UL8750 (type”HL”)、CSA C22.2 No.250.13-12、ENEC、GB19510.14/1、EAC TP TC 004、AS/NZS IEC 61347 等認證
耐壓 / 絕緣：I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC；絕緣阻抗均為 100M Ohms / 500VDC / 25℃/70% RH
電磁兼容
發射：符合 BS EN/EN55015、GB/T 17743、GB17625.1 等
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN61547，浪涌抗擾度線對地 4KV、線對線 2KV
七、物理與包裝參數
尺寸：統一為26212543.8mm (LWH)，不同型號接線端口與線材規格不同
重量：單臺 2.8Kg；4 臺 / 箱，總重 12.2Kg，體積 0.58CUFT
線材：采用 SJOW 17AWG、H05RN-F、H07RN-F 等規格，不同型號的輸入、輸出、調光端口線材配置不同
安裝：可選接線盒，安裝手冊可查閱明緯官網，不同型號有機殼最大溫度檢測點標識
八、MTBF 與其他
平均無故障時間（MTBF）：Telcordia SR-332 標準下最小 1350.9K hrs；MIL-HDBK-217F（25℃）下最小 110.5K hrs
斷路器配置：230VAC 時，16A B 型可配 2 臺、C 型可配 3 臺
關鍵問題
問題 1（性能與適配性）：HLG-480H-C 系列的輸出電流分哪幾檔，對應最大開路電壓是多少，適配的 LED 負載電壓范圍有何特點？
答案：該系列輸出額定電流分1400/1750/2100/2800/3500mA五檔，對應最大開路電壓依次為 420V、340V、280V、210V、170V；其適配的 LED 負載電壓為各檔位對應的恒電流電壓范圍（如 1400mA 檔為 171~343V），且環境自適應功能可臨時將輸出調節至 120% Vo 80% Io，燈具穩定后恢復恒流模式，適配不同規格的 LED 負載。
問題 2（功能與使用）：HLG-480H-C 系列不同調光功能的適用型號和操作方式分別是什么？
答案：①三合一調光：僅B/AB 型支持，通過 DIM+/- 端口連接 0~10Vdc 直流電壓、10V PWM 信號（頻率 100Hz~3KHz）或外接電阻實現調光，最小調光比例約 6%，0V/0 歐 / 0% 占空比可關斷輸出；②智能定時調光：Dx（選購）/D2（標準） 支持，為 14 小時內自動調光模式，提供住宅 D01、街道 D02、隧道 D03 三種標準方案，也可客戶定制，通過預設時間節點調整輸出電流比例；③電位器調流：A/AB 型支持，通過內置電位器將輸出電流調節至額定電流的 50%~100%（如 1400mA 檔可調 700~1400mA）。
問題 3（環境與可靠性）：HLG-480H-C 系列的工作環境溫度范圍是多少，有哪些環境使用限制，以及如何保證產品的長壽命？
答案：①工作機殼溫度范圍為 **-40℃~+90℃，工作濕度 20~95% RH 無冷凝；②環境使用限制：海拔超過 2000 米時，每升高 1000 米機殼工作溫度需調降 3.5℃；低輸入電壓下需對輸出進行減額，具體參考靜態特性曲線；③長壽命保障：無風扇自然風冷設計減少機械故障，轉換效率高達 95% 降低發熱，外殼最高溫度 Tc低于 75℃** 時產品壽命 > 62000 小時，同時具備過溫、過壓、短路等完善的保護功能，避免器件損壞，且產品 MTBF 在 Telcordia 標準下最小 1350.9K hrs，可靠性優異。
