明緯HLG-320H-C 系列是 320W 恒流型 LED 驅動器，采用Class Ⅰ 金屬外殼，具備IP65/IP67防護等級，輸入電壓覆蓋 90~305VAC，輸出額定電流 700mA~3500mA 共 7 種規格，轉換效率達94%，無風扇設計可在 **-40℃~+85℃機殼溫度工作，內置主動式 PFC 且 PF 值最高達 0.98，支持電位器調節、三合一調光、DALI 控制、定時調光等多種功能，擁有短路、過壓、過溫三重保護，MTBF 最低 182.3K 小時，外殼溫度低于 75℃時壽命>62000 小時 **，提供7 年保固，適用于 LED 街道、捕魚、港口等多種戶內外照明場景，還可用于 Class Ⅰ Division 2 類危險地點。
一、產品核心定位與基礎特性
明緯HLG-320H-C 系列為320W 恒流型 AC-DC LED 驅動器，主打高輸出電壓、寬溫工作、高防護等級，適用于多種戶內外 LED 照明場景，核心特性如下：
結構與防護：Class Ⅰ 金屬外殼，提供IP65/IP67防護等級，無風扇自然風冷設計；
核心功能：內置主動式 PFC 功能，支持多種調光方式，具備三重電路保護；
壽命與保固：外殼溫度 Tc<75℃時工作壽命 > 62000 小時，官方提供7 年保固；
場景適配：可用于 LED 街道、捕魚、港口、建筑、溫室照明及深井燈，還適用于Class Ⅰ Division 2 類危險地點的照明燈具。

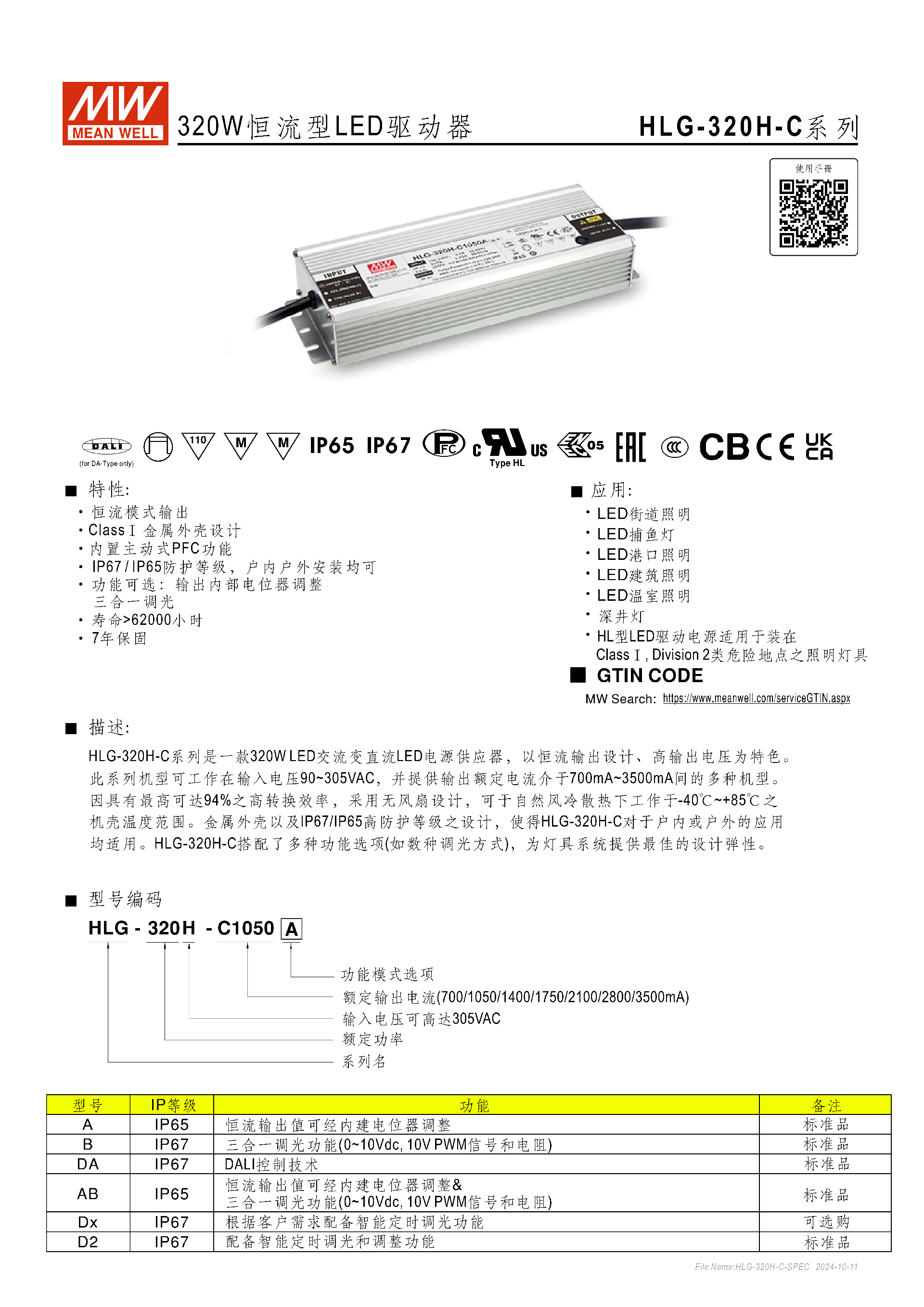

二、型號編碼與功能版本
該系列通過型號編碼區分 IP 等級、功能模式和額定輸出電流，核心編碼規則及功能版本如下：
編碼規則：HLG-320H-IP 等級-功能-額定電流（如 C700 代表 700mA）；
功能版本（含 IP 適配）：
A 型：IP65/IP67，內置電位器調節恒流輸出；
B 型：IP65/IP67，支持三合一調光（0~10Vdc、10V PWM、電阻）；
DA 型：IP67，搭載DALI 控制技術，符合 IEC62386-101/102；
AB 型：IP65，集成電位器調節 + 三合一調光；
Dx/D2 型：IP67，定制化智能定時調光（Dx 為基礎定時，D2 為定時 + 調整）。
三、關鍵電氣規格（7 種輸出型號）
該系列提供 7 種額定輸出電流機型，輸入電壓覆蓋90~305VAC/127~417VDC，頻率 47~63Hz，核心輸出參數見下表：
| 型號 | 額定電流 | 額定功率 | 恒電流電壓范圍 | 開路電壓 (最大) | 電流調節范圍 |
|---|---|---|---|---|---|
| HLG-320H-C700 | 700mA | 299.6W | 214~428V | 435V | 350~700mA |
| HLG-320H-C1050 | 1050mA | 320.25W | 152~305V | 311V | 525~1050mA |
| HLG-320H-C1400 | 1400mA | 320.25W | 114~229V | 234V | 700~1400mA |
| HLG-320H-C1750 | 1750mA | 319.2W | 91~183V | 187V | 875~1750mA |
| HLG-320H-C2100 | 2100mA | 319.2W | 76~152V | 156V | 1050~2100mA |
| HLG-320H-C2800 | 2800mA | 318.5W | 57~114V | 118V | 1400~2800mA |
| HLG-320H-C3500 | 3500mA | 320.6W | 46~91V | 95V | 1750~3500mA |
| 通用輸出指標：紋波電流最大 5.0%@額定電流，電流精度 **±5%**，僅 A/AB 型支持內部電位器調節電流。 |
四、輸入側關鍵性能
功率因數（滿載）：PF≥0.98/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC；
總諧波失真：THD<20%（負載≥50%/115/230VAC，負載≥70%/277VAC）；
轉換效率：全系列典型值 94%；
浪涌電流：冷啟動 70A/230VAC（50% Ipeak，twidth=1200μs）；
漏電流：<0.75mA/277VAC；
啟動時間：1000ms/115VAC、500ms/230VAC（冷機，頻繁開關機會延長）。

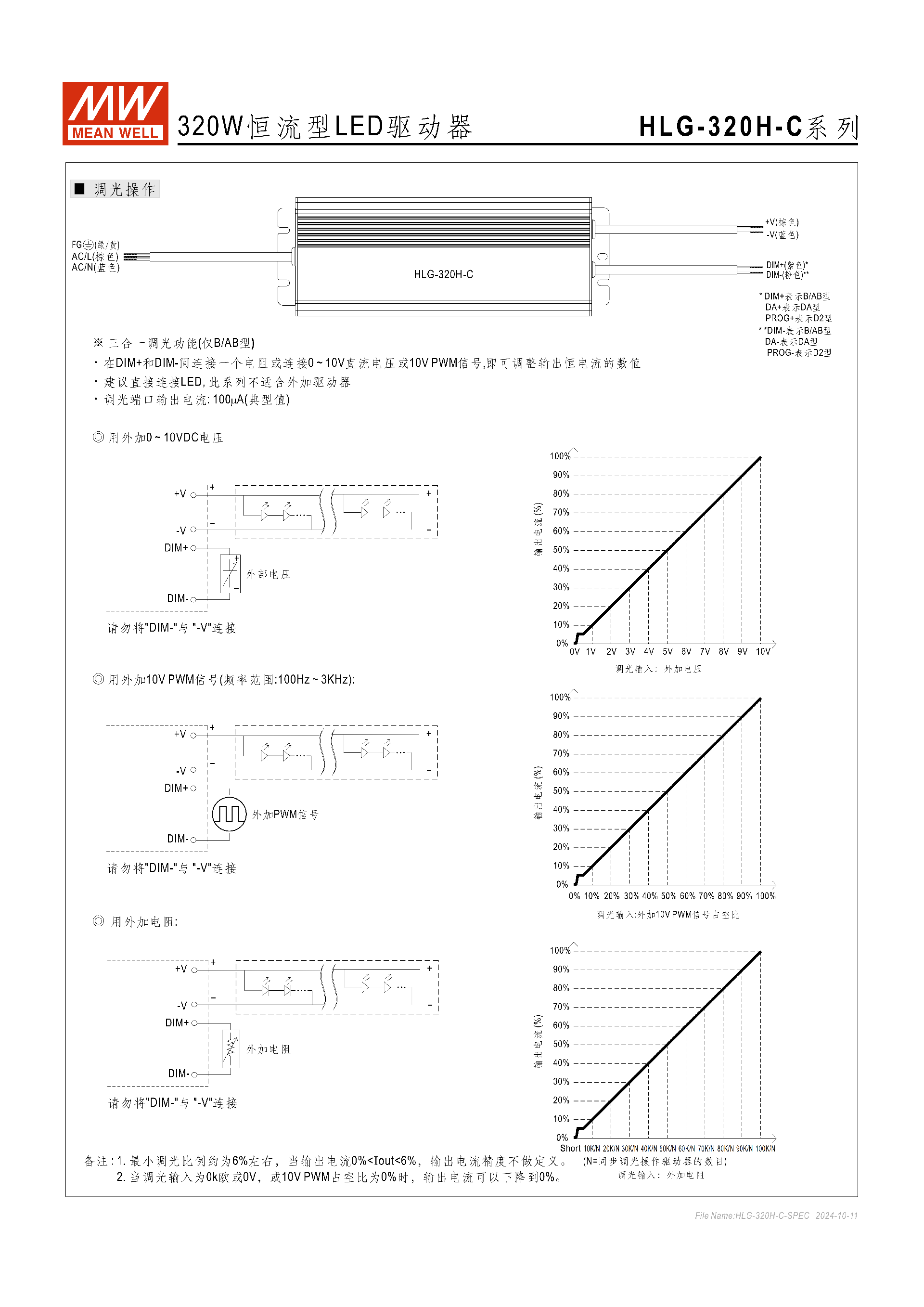

五、調光功能詳解
該系列針對不同場景設計多類型調光功能，各版本調光特性不同，核心要點：
三合一調光（B/AB 型）
調光方式：DIM+/- 間接 0~10Vdc 電壓、10V PWM 信號（100Hz~3KHz）、外接電阻；
調光比例：0%~100%，最小調光比例約 6%（0~6% 精度無定義），0V/0 歐 / 0% 占空比可實現 0 電流輸出；
注意事項：不可將 DIM - 與 - V 連接，調光端口輸出電流典型值 100μA。
DALI 控制（DA 型）
接口：初級側 DA+/- 間加 DALI 信號，支持16 組 64 個地址；
開機默認：固定8% 輸出電流開機，其他設定可定制。
定時調光（Dx/D2 型，客戶定制）
核心規則：連續 14 小時自動調節輸出電流，提供 3 款標配模式；
標配模式：D01（住宅照明）、D02（街道照明）、D03（隧道照明），各模式按工作時長階梯式調整調光比例。
六、保護機制與環境參數
三重保護功能（故障移除 / 重啟后恢復）
短路保護：恒流限制模式，故障移除后自動恢復；
過壓保護：關斷輸出電壓，重啟恢復；
過溫保護：關斷輸出電壓，重啟恢復。
環境工作參數
機殼工作溫度：-40℃~+85℃（海拔超 2000 米時，每 1000 米降 3.5℃）；
工作濕度：20~95% RH，無冷凝；
儲存環境：-40℃~+80℃，10~95% RH；
耐振動：10~500Hz、5G，X/Y/Z 軸各 72 分鐘（12 分鐘 / 周期）；
溫度系數：±0.03%/℃（0~50℃）。
七、安規、電磁兼容與物理特性
安全規范：符合 UL8750 (HL)、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、EAC TP TC 004 等，通過 IP65/IP67 認證；
電磁兼容
發射：符合 EN55015、GB/T17743、GB17625.1 等，EN61000-3-2 Class C（負載≥50%）；
抗擾度：符合 EN61000-4 系列，浪涌抗擾度線對地 4KV、線對線 2KV；
絕緣與耐壓
耐壓：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC；
絕緣阻抗：100MΩ/500VDC（25℃/70% RH，I/P-O/P/I/P-FG/O/P-FG）；
物理尺寸：2529043.8mm（LWH），單重 1.88Kg，8 臺 / 箱（16Kg/0.92CUFT）；
線材規格：標配 SOOW/SJOW 17AWG，H07RN-F/H05RN-F 1.0mm2 線材，出線長度 300±20mm。
八、壽命與可靠性
MTBF（平均無故障時間）：Telcordia SR-332 標準 **≥1847.6K 小時 **，MIL-HDBK-217F (25℃) 標準 **≥182.3K 小時 **；
工作壽命：當機殼最高溫度 Tc**<75℃**時，壽命**>62000 小時 **；
降額使用：海拔超過 2000 米時，無風扇設計需按3.5℃/1000 米降低環境工作溫度。
關鍵問題
問題 1：HLG-320H-C 系列各機型的電流調節范圍和適配電壓區間有何特點？
答案：該系列共 7 款機型，額定電流從 700mA 至 3500mA 逐級提升，電流調節范圍均為額定電流的 50%~100%（如 C700 為 350~700mA，C3500 為 1750~3500mA）；對應的恒電流電壓范圍隨額定電流提升呈反向遞減，從 C700 的 214~428V 降至 C3500 的 46~91V，開路電壓最大值也從 435V 降至 95V，適配不同電壓規格的 LED 模組。
問題 2：該系列不同調光版本的核心適用場景和操作要點分別是什么？
答案：1. A/AB 型：A type 僅支持內部電位器調節電流，AB 型集成電位器 + 三合一調光，適用于需要本地手動調節亮度的常規照明場景，操作要點為僅 A/AB 型有 Io ADJ 電位器，調節范圍為額定電流 50%-100%；2. B 型：支持三合一調光（0~10Vdc/PWM/ 電阻），適用于需要遠程或自動調光的商業 / 工業照明，操作要點為不可將 DIM - 與 - V 連接，最小調光比例 6%；3. DA 型：搭載 DALI 控制，適用于智能照明系統的集中控制場景，操作要點為初級側接口，支持 16 組 64 地址，開機默認 8% 電流；4. Dx/D2 型：定制定時調光，適用于街道、隧道、住宅等需按時間規律調光的場景，操作要點為按 14 小時工作周期自動調節，標配 D01/D02/D03 三款模式，可按需定制。
問題 3：HLG-320H-C 系列在實際應用中需注意哪些降額使用和安裝要求？
答案：1. 電壓降額：輸入電壓低于額定值時需按 “靜態特性曲線”減額輸出，低輸入電壓下負載能力下降；2. 海拔降額：海拔超過 2000 米時，無風扇設計的環境工作溫度需按3.5℃/1000 米比例降低；3. 溫度要求：機殼最高溫度 Tc 不可超過 85℃，若需壽命 > 62000 小時，需保證 Tc**<75℃；4. 安裝規范：A/AB 型若用于 Type HL 應用需內置使用 **，驅動器與市電間需加開關以符合最新 ErP 法規；5. EMC 要求：驅動器為元件級，與終端設備結合后，整機需重新進行 EMC 確認；6. 線材與防護：按 IP65/IP67 防護要求安裝，避免冷凝，線材使用標配的防水阻燃規格，不可隨意更換。
