明緯HLG-240H-C 系列為 250W 恒流型 LED 驅動器，采用 Class Ⅰ 金屬外殼，具備IP65/IP67防護等級，輸入電壓覆蓋90~305VAC，輸出額定電流分700/1050/1400/1750/2100mA五檔，轉換效率最高達94%，無風扇設計可在 **-40℃~+90℃機殼溫度下工作，內置主動式 PFC 且功率因數滿載時最高≥0.98，支持電位器調流、三合一調光（1~10Vdc/10V PWM / 電阻）、智能定時調光等功能，適配 LED 街道 / 港口 / 建筑照明等場景，MTBF 最低 2513.7K hrs，壽命超62000 小時 **，提供7 年保固，還具備短路、過壓、過溫等完善的自動恢復式保護功能。

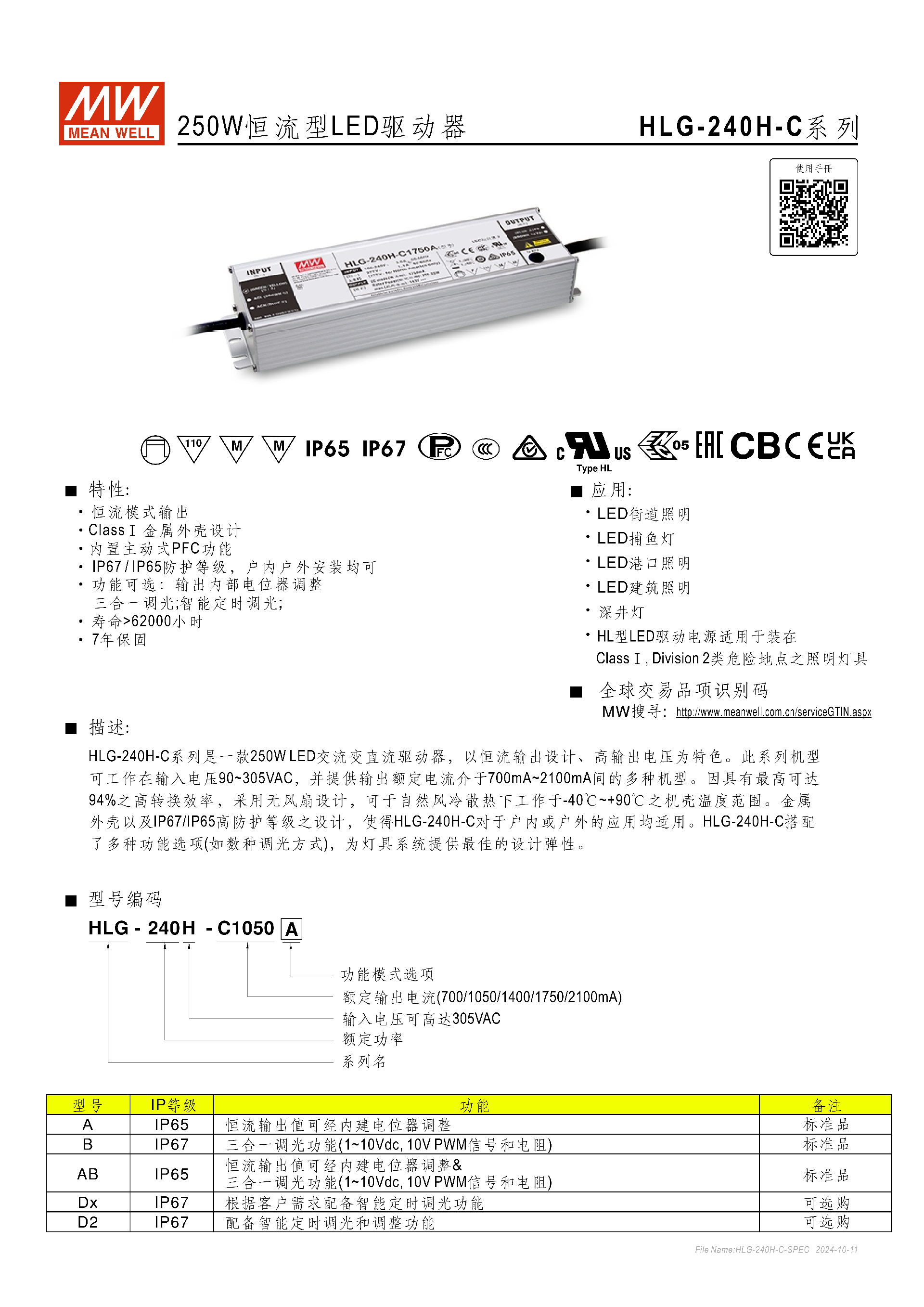

一、產品基礎定位與核心特性
明緯HLG-240H-C 系列是 250W 恒流型 AC-DC LED 驅動器，主打高輸出電壓、寬電壓輸入和多調光功能，為 LED 照明系統提供高設計彈性，核心特性如下：
結構與防護：Class Ⅰ 金屬外殼，IP65/IP67防護等級，戶內、戶外安裝均可；
節能與散熱：內置主動式 PFC 功能，最高 **94%** 轉換效率，無風扇設計，自然風冷即可工作；
壽命與售后：外殼溫度 Tc＜75℃時使用壽命 **＞62000 小時 **，提供7 年保固；
環境適應性：可在 **-40℃~+90℃** 機殼溫度下工作，耐振動（10~500Hz,5G），適配高海拔（超 2000 米需按比例降額）。
二、型號編碼與功能分類
系列型號由系列名 + 額定功率 + 輸入特性 + 額定電流 + 功能模式組成，功能模式為核心區分項，不同型號的 IP 等級和功能對應關系如下：
| 功能型號 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| A | IP65 | 內建電位器調整恒流輸出值 | 標準品 |
| B | IP67 | 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調流 + 三合一調光 | 標準品 |
| Dx | IP67 | 客戶定制智能定時調光 | 可選購 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 可選購 |

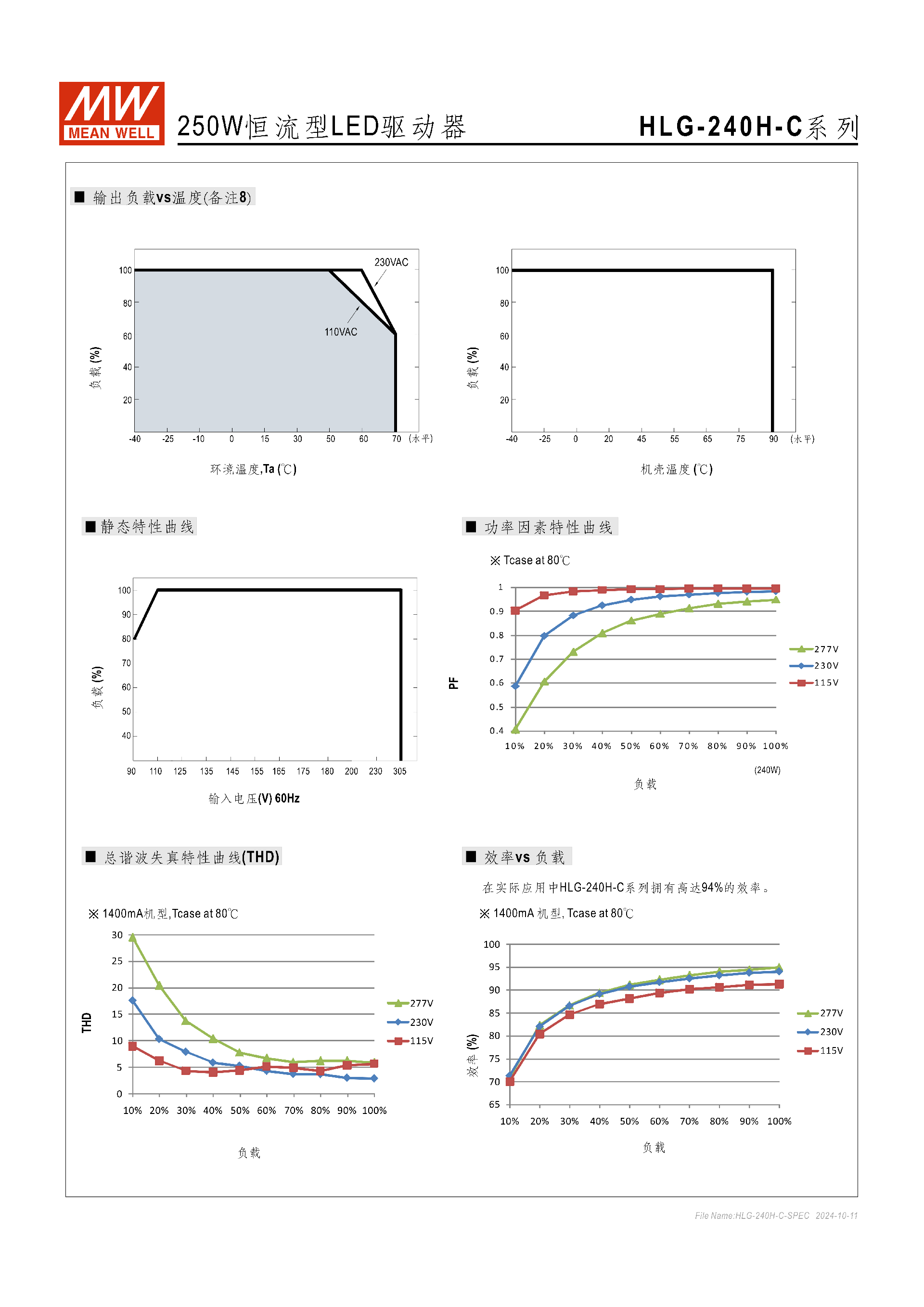

三、核心電氣規格
本系列輸出額定電流分 5 檔，所有規格默認在 230VAC、額定電流、25℃環境下測量，關鍵電氣參數如下表：
| 型號 | HLG-240H-C700 | HLG-240H-C1050 | HLG-240H-C1400 | HLG-240H-C1750 | HLG-240H-C2100 |
|---|---|---|---|---|---|
| 額定電流 | 700mA | 1050mA | 1400mA | 1750mA | 2100mA |
| 額定功率 | 249.9W | 249.9W | 250.25W | 249.9W | 250.6W |
| 恒電流范圍 (V) | 89~179 | 59~119 | 119~238 | 71~143 | 178~357 |
| 開路電壓 (Max,V) | 241 | 122 | 182 | 146 | 360 |
| 電流調整范圍 (mA) | 350~700 | 525~1050 | 700~1400 | 875~1750 | 1050~2100 |
| 其余通用電氣規格： |
輸入：電壓90~305VAC/127~431VDC，頻率47~63Hz，浪涌電流冷啟動 75A/230VAC；
功率因數：滿載時PF≥0.98/115VAC、PF≥0.95/230VAC、PF≥0.92/277VAC；
總諧波失真：THD<20%（≥50% 負載 / 115/230VAC；≥75% 負載 / 277VAC）；
電流精度：±5%，紋波電流最大5.0%@額定電流；
啟動時間：1000ms/115VAC，500ms/230VAC（冷機啟動）。
四、保護功能
全系列配備完善的電氣保護，且除過壓需重啟恢復外，其余均為自動恢復式：
短路保護：恒流限制模式，負載異常移除后自動恢復；
過電壓保護：關斷輸出電壓，需重啟恢復；
過溫度保護：關斷輸出電壓，機殼溫度下降后自動恢復。

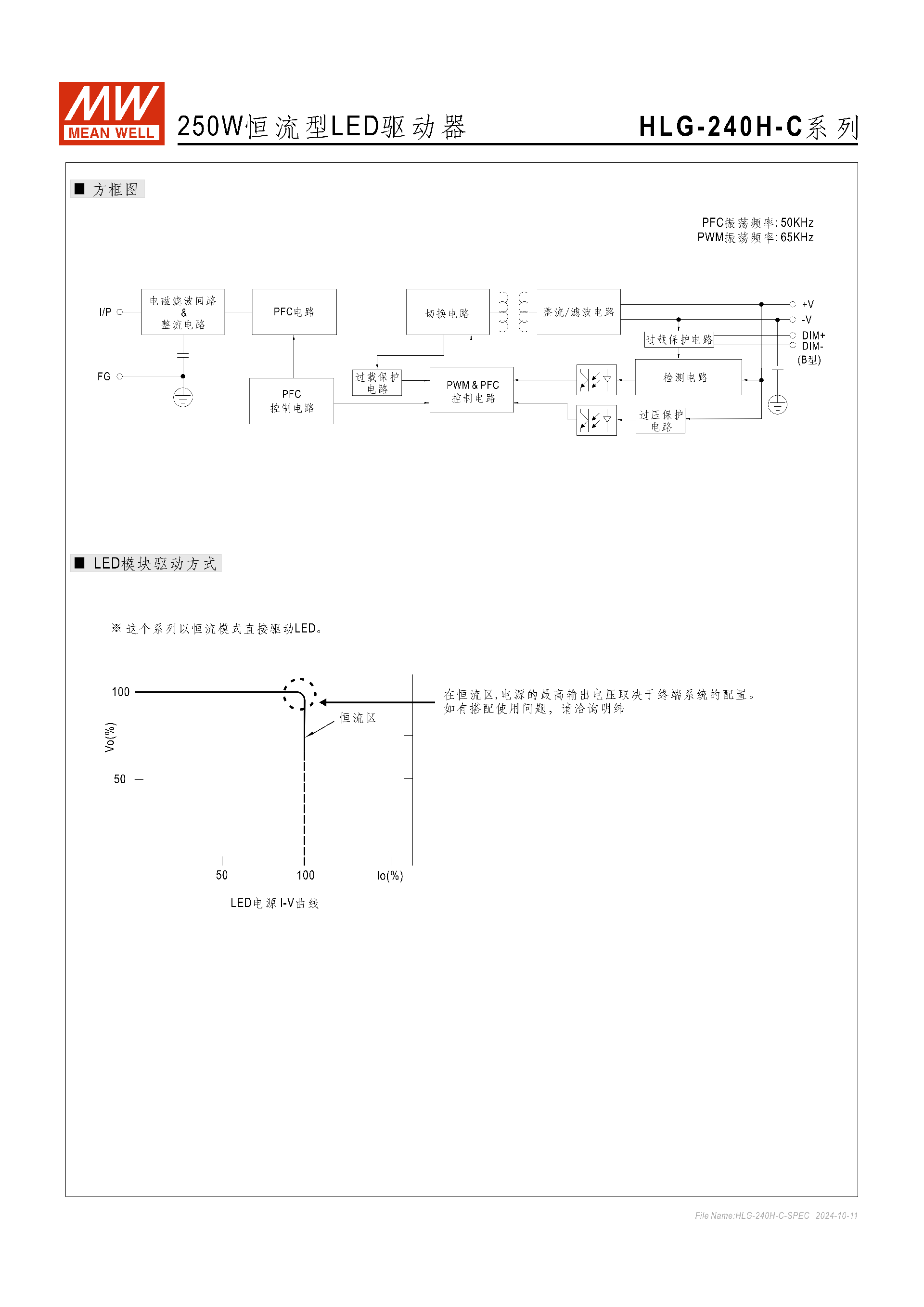

五、調光功能
系列支持多類型調光，為不同照明場景定制，核心調光方式分兩類：
三合一調光（僅 B/AB 型）
調光端口：DIM+（紫色）、DIM-（粉色），端口輸出電流100uA（典型值）；
三種方式：①外接 1~10Vdc 直流電壓，電壓與輸出電流正相關；②外接 10V PWM 信號（頻率 100Hz~3KHz），占空比決定輸出電流；③外接 10K~100KΩ 電阻，電阻值與驅動器數量匹配；
注意：嚴禁將 DIM - 與 - V 連接。

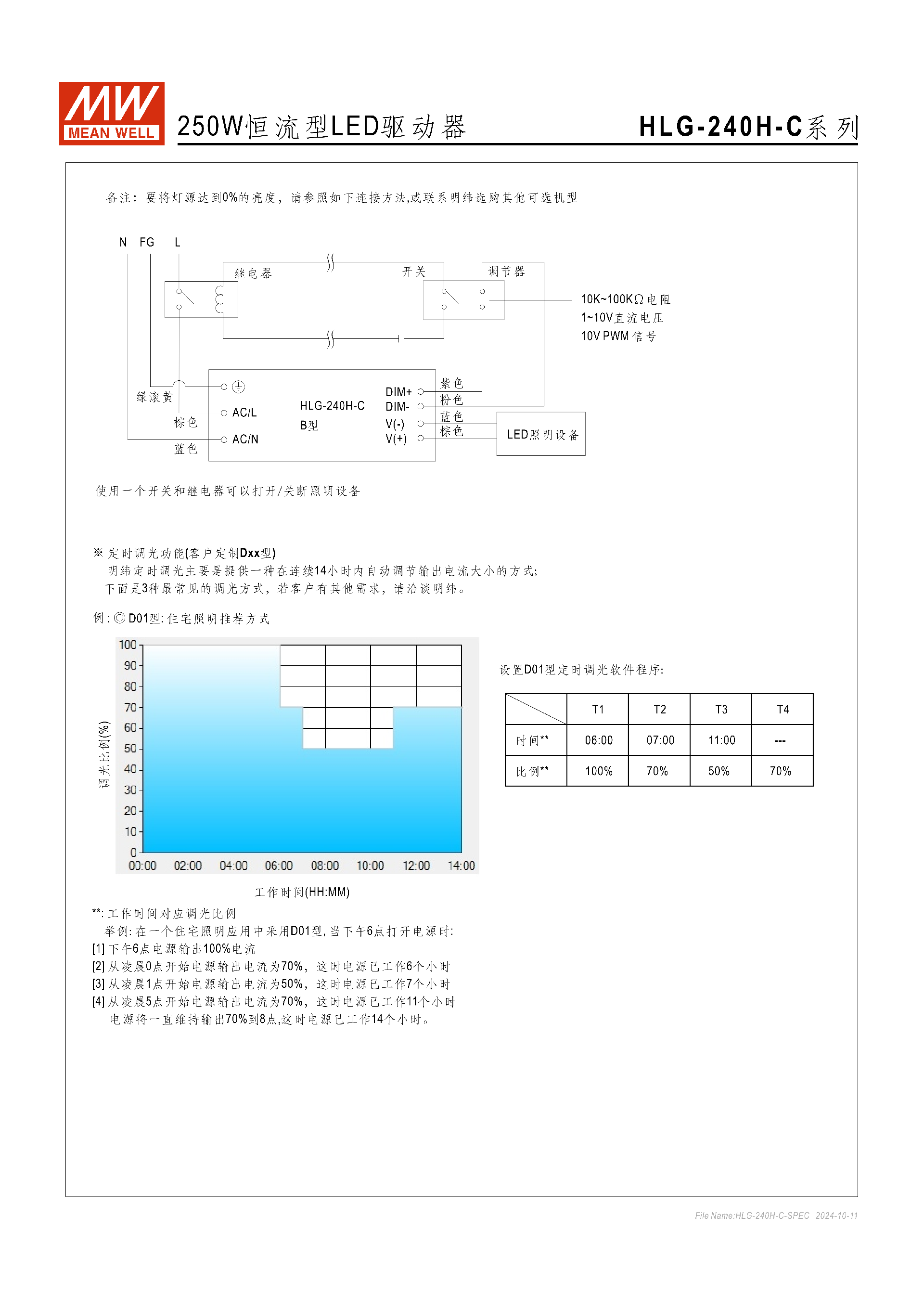

智能定時調光（僅 Dxx 型，客戶定制）
核心邏輯：連續 14 小時內自動調節輸出電流，明緯提供 3 款經典方案；

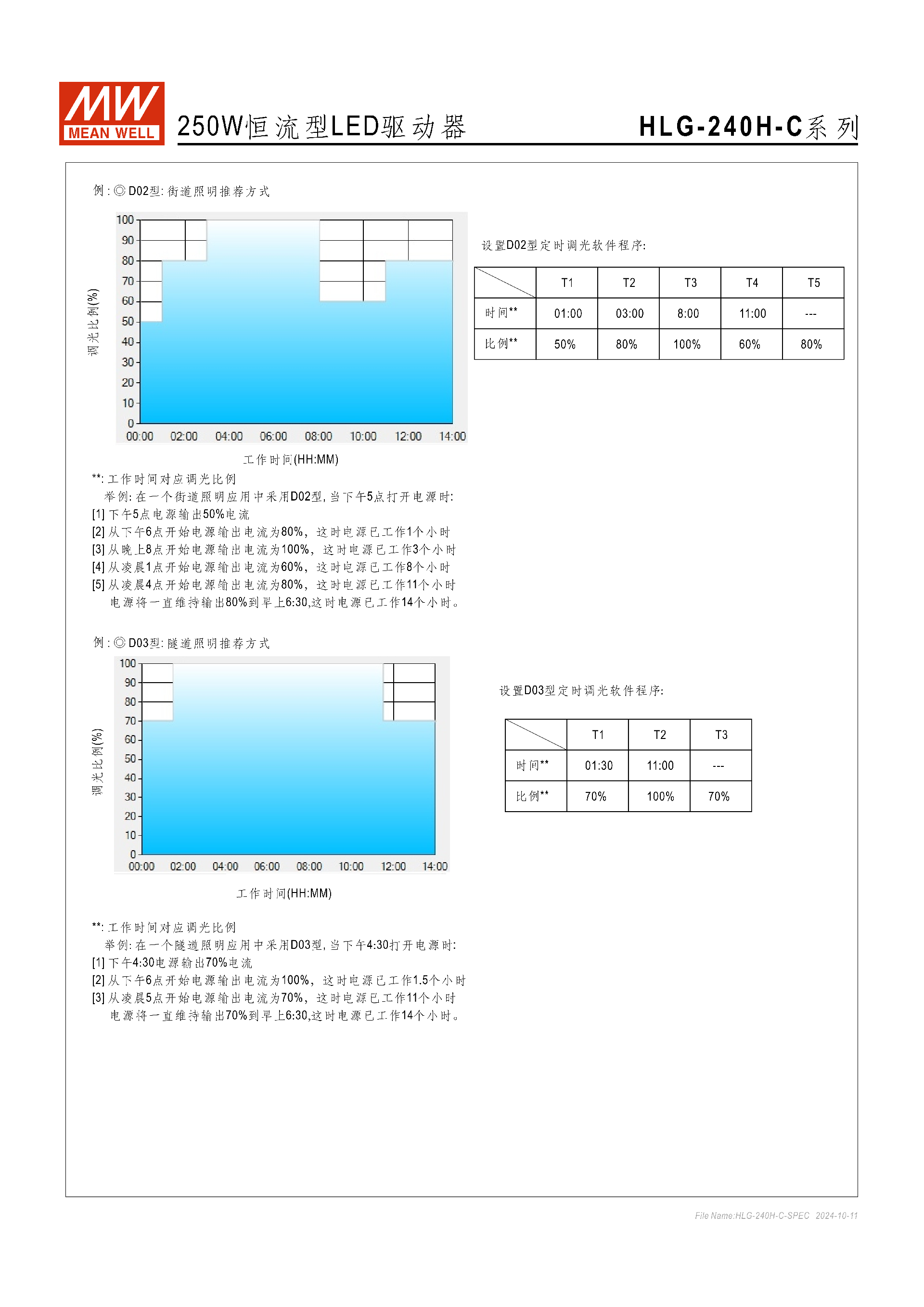

經典型號：D01（住宅照明）、D02（街道照明）、D03（隧道照明），可根據客戶需求定制其他調光邏輯。
六、應用與認證
適用場景
通用 LED 照明：街道、捕魚、港口、建筑照明，深井燈；
特殊場景：Class Ⅰ Division 2 類危險地點的照明燈具。
認證與兼容
安全規范：UL8750、CSA C22.2 No.250.13-12、GB19510.1/14 等；
電磁兼容：發射符合 EN55015、GB/T 17743 等，抗擾度符合 EN61000-4 系列標準；
絕緣耐壓：I/P-O/P3.75KVAC、I/P-FG2.0KVAC、O/P-FG1.5KVAC，絕緣阻抗≥100MΩ/500VDC。
七、物理與包裝規格
尺寸：244.26838.8mm（LWH），公差 ±1mm；
重量：?jiǎn)闻_(tái)1.3Kg，整箱 12pcs，總重 16.6Kg，體積 0.84CUFT；
接線：標配 SJOW/SOOW 17AWG 線纜，不同型號接線端數量 / 類型略有差異。
八、MTBF 與壽命
MTBF：最低2513.7K hrs（Telcordia SR-332 標準），228.5K hrs（MIL-HDBK-217F，25℃）；
使用壽命：當機殼最高溫度 Tc**＜75℃時，使用壽命＞62000 小時 **。
關鍵問題
問題 1（產品適配性）：HLG-240H-C 系列不同額定電流機型的電流調整范圍分別是多少？適配的恒流電壓范圍是多少？
答案：該系列 5 款機型的電流調整范圍（僅 A/AB 型支持）和恒流電壓范圍為：C700（350~700mA，89~179V）、C1050（525~1050mA，59~119V）、C1400（700~1400mA，119~238V）、C1750（875~1750mA，71~143V）、C2100（1050~2100mA，178~357V），電流調整范圍均為額定電流的 50%~100%。
問題 2（功能選型）：若需在戶外使用該系列驅動器，且需要同時實現恒流輸出值手動調整和三合一調光功能，應選擇哪個功能型號？其核心參數和防護等級是什么？
答案：應選擇AB 型，該型號防護等級為IP65（戶外適用），同時具備內建電位器調整恒流輸出和三合一調光（1~10Vdc/10V PWM / 電阻）的核心功能，為系列標準品，適配全 5 檔額定電流機型。
問題 3（實際應用）：HLG-240H-C 系列的三合一調光（B/AB 型）有哪三種實現方式？各方式的關鍵操作要求是什么？
答案：三合一調光有三種實現方式，關鍵要求如下：①外接 1~10Vdc 直流電壓：連接在 DIM + 與 DIM - 之間，電壓值與輸出電流正相關，嚴禁 DIM - 接 - V；②外接 10V PWM 信號：頻率范圍100Hz~3KHz，接 DIM + 與 DIM - 之間，輸出電流由信號占空比決定；③外接電阻：電阻值范圍10K~100KΩ，需根據同步調光的驅動器數量 N 匹配（電阻值為 XK/N），同樣接 DIM + 與 DIM - 之間。
