明緯 HLG-120H-C 系列為150W 恒流型 LED 驅動器，采用 Class Ⅰ 金屬外殼設計，具備IP65/IP67 高防護等級，輸入電壓覆蓋90~305VAC，輸出額定電流分350/500/700/1050/1400mA五檔，轉換效率最高達94%，無風扇自然風冷設計可在 **-40℃~+90℃機殼溫度下工作，內置主動式 PFC 功能且功率因數滿載時最高≥0.98，提供 A/B/AB/D 四種功能型號，支持電位器電流調整、三合一調光（1~10Vdc/10V PWM / 電阻）等功能，壽命超62000 小時并享有7 年保固 **，防護性與適配性優異，適用于 LED 街道、港口、建筑等戶內戶外照明場景。
3. 詳細總結

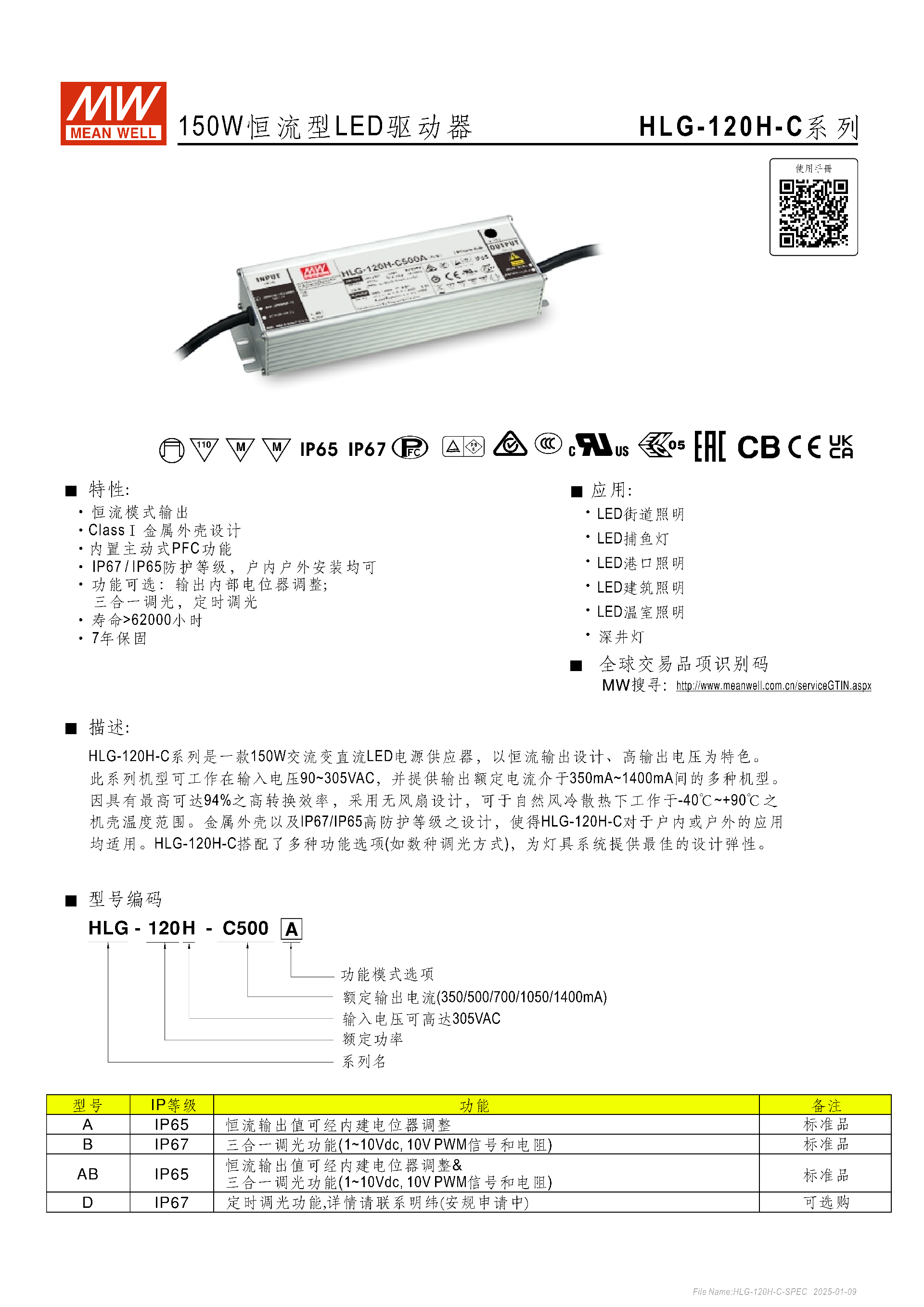

一、產品基礎定位
明緯 HLG-120H-C 系列是150W 交流變直流恒流型 LED 驅動器，主打高輸出電壓、高防護性與多功能適配性，無風扇自然風冷設計，Class Ⅰ 金屬外殼，適用于戶內戶外各類 LED 照明場景，享有7 年保固，外殼溫度≤80℃時工作壽命 **>62000 小時 **，MTBF 最低達191.1K hrs（MIL-HDBK-217F）/2456.4K hrs（Telcordia SR-332）。
二、核心特性
電氣核心：恒流模式輸出，內置主動式 PFC 功能，轉換效率最高94%（C1400 型為 93.5%）；
防護等級：提供IP65/IP67兩種等級，滿足不同環境的防塵防水需求；
環境適配：機殼工作溫度 **-40℃~+90℃**，工作濕度 10~95% RH 無冷凝，儲存溫濕度 - 40~+80℃/10~95% RH；
抗干擾與耐造：耐振動 10~500Hz、5G，X/Y/Z 軸各 72 分鐘；溫度系數 ±0.03%/℃（0~50℃）。
三、關鍵電氣規格
不同型號的核心輸出參數與電氣性能統一，僅額定電流、恒流電壓范圍等存在差異，核心通用參數與分型號輸出參數如下表：
分型號輸出核心參數
| 型號 | 額定電流 | 額定功率 | 恒電流范圍 | 電流調整范圍（A/AB 型） |
|---|---|---|---|---|
| HLG-120H-C350 | 350mA | 150.5W | 215~430V | 175~350mA |
| HLG-120H-C500 | 500mA | 150W | 150~300V | 250~500mA |
| HLG-120H-C700 | 700mA | 150.5W | 107~215V | 350~700mA |
| HLG-120H-C1050 | 1050mA | 155.4W | 74~148V | 525~1050mA |
| HLG-120H-C1400 | 1400mA | 151.2W | 54~108V | 700~1400mA |
通用電氣參數
| 項目 | 參數值 |
|---|---|
| 輸入電壓 / 頻率 | 90~305VAC（127~431VDC）/47~63Hz |
| 功率因數（滿載） | PF≥0.98/115VAC、≥0.96/230VAC、≥0.93/277VAC |
| 總諧波失真 | THD<20%（≥50% 負載 / 115/230VAC；≥75% 負載 / 277VAC） |
| 電流精度 | ±5% |
| 紋波電流 | 最大 8.0%@額定電流 |
| 漏電流 | <0.75mA/277VAC |
| 啟動時間 | 500ms/230VAC；1000ms/115VAC（冷機） |
四、型號功能分類
本系列分 4 種功能型號，含 3 款標準品、1 款可選購品，防護等級與功能差異化設計，具體如下：
| 型號 | IP 等級 | 核心功能 | 產品屬性 |
|---|---|---|---|
| A | IP65 | 恒流輸出值可通過內建電位器調整 | 標準品 |
| B | IP67 | 三合一調光（1~10Vdc、10V PWM 信號、電阻） | 標準品 |
| AB | IP65 | 內建電位器調電流 + 三合一調光 | 標準品 |
| D | IP67 | 定時調光（安規申請中） | 可選購 |
五、保護功能
全系列配備完善的電路保護機制，故障恢復方式差異化設計：
短路保護：恒流限制，負載異常移除后自動恢復；
過電壓保護：關斷輸出電壓，自動恢復或重啟恢復；
過溫度保護：關斷輸出電壓，溫度下降后自動恢復；輕負載 / 空載觸發時，需重啟 AC 恢復。
六、調光功能（僅 B/AB 型支持）
支持三合一調光，調光端口典型輸出電流100μA，三種調光方式均禁止將 DIM - 與 - V 連接，具體規則：
1~10Vdc 電壓調光：輸入電壓與輸出電流呈正相關，1V 對應低電流，10V 對應額定電流；
10V PWM 信號調光：信號頻率范圍100Hz~3KHz，占空比 0~100% 對應輸出電流 0~100%；
外接電阻調光：電阻值范圍 10K/N~100K/N（N 為同步調光驅動器數目），電阻與輸出電流呈負相關。
注：需實現 0% 亮度需搭配開關 / 繼電器，或選購明緯其他機型。
七、安規與電磁兼容
安全規范認證：通過 UL8750、CSA C22.2 No.250.13-12、GB19510.1/14、EAC TP TC 004 等；
絕緣耐壓：I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC；絕緣阻抗 100M Ohms / 500VDC（25℃/70% RH）；
電磁兼容發射：符合 BS EN/EN55015、GB/T 17743、GB17625.1 等，Class C（負載≥50%）；
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列標準，浪涌抗擾度線對地 4KV、線對線 2KV。
八、機械規格與配件
基礎尺寸：統一為2206838.8mm（LWH），單臺重量1.04Kg，12 臺整包裝 13.5Kg/0.8CUFT；
線材規格：標配 SJOW/SOOW 系列線材，線徑 1.0mm2，規格隨型號略有差異；
專用配件（單獨訂購 / 選配）：
防水接頭：M12（4PIN/5PIN，5A/PIN，最大 10A）、M15（2PIN，12A/PIN），適配潮濕 / 戶外環境；
電纜連接頭：CJ04-1（適配 14AWG~16AWG）、CJ04-2（適配 18AWG~22AWG），最多可接 4 條線。
九、應用場景
適用于各類需要高防護、恒流驅動的 LED 照明，核心場景包括：LED 街道照明、LED 捕魚燈、LED 港口照明、LED 建筑照明、LED 溫室照明、深井燈。
十、使用注意事項

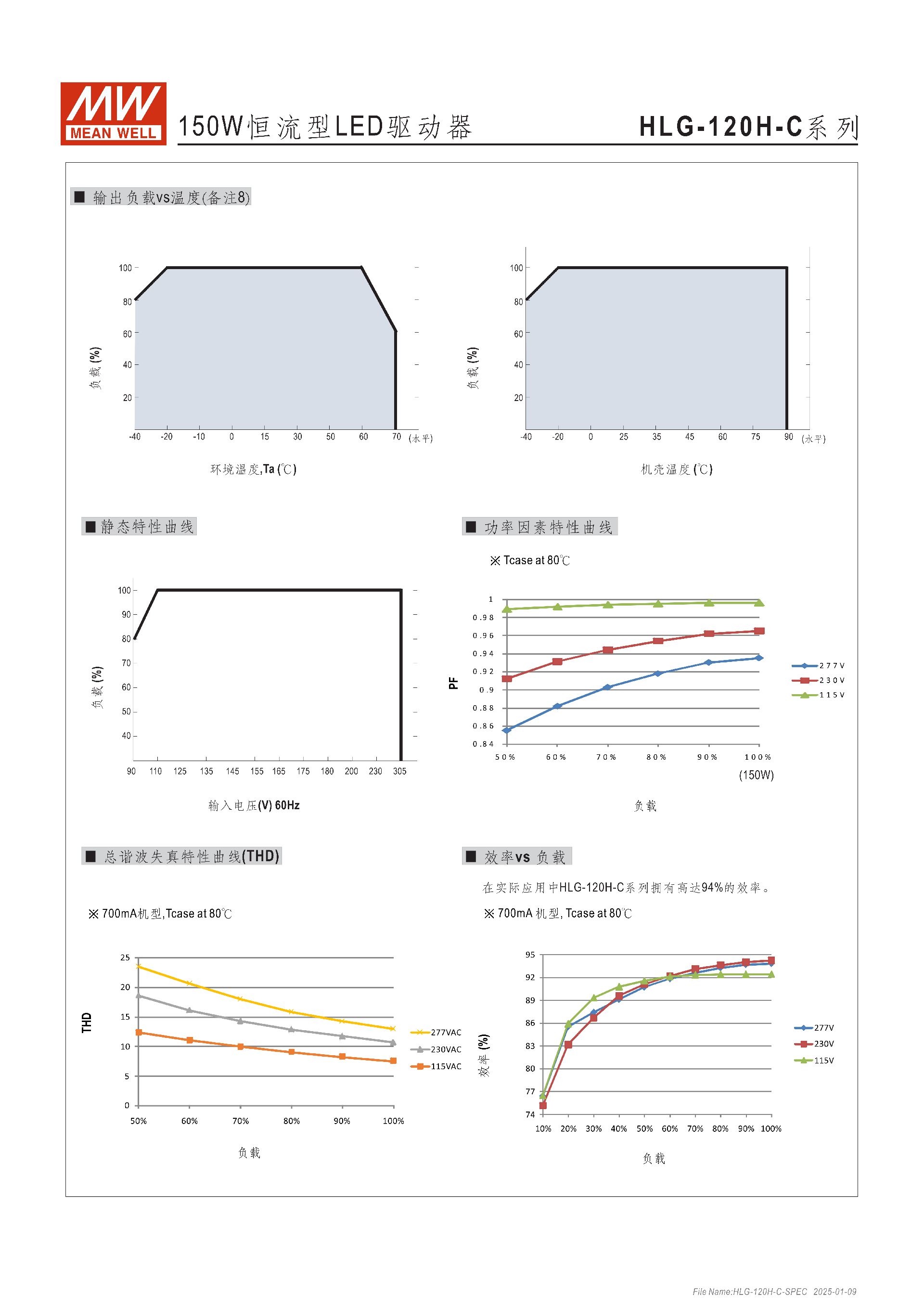

低輸入電壓下需減額輸出，具體參考靜態特性曲線；
海拔高度超2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
頻繁開關機會增加啟動時間，冷機啟動為標準測試值；
需滿足最新 ErP 法規，需在市電與驅動器間加裝開關；
EMC 受整套燈具裝置影響，終端制造商需重新確認 EMC 合規性。
4. 關鍵問題
問題 1（產品選型）：HLG-120H-C 系列不同功能型號的核心差異是什么，如何根據使用場景選型？
答案：該系列分 A/B/AB/D 四款型號，核心差異在IP 防護等級和功能配置：A 型 IP65 僅支持內建電位器調電流，B 型 IP67 僅支持三合一調光，AB 型 IP65 兼具調電流與三合一調光，D 型 IP67 支持定時調光（可選購）。選型原則：戶外高防塵防水需求選 IP67 的 B/D 型，僅需簡單調整電流選 A 型，既需調電流又需調光選 AB 型，有定時調光需求選 D 型；常規戶外照明選 B 型，工業 / 建筑照明需靈活調電流選 A/AB 型。
問題 2（功能使用）：HLG-120H-C 系列的三合一調光具體怎么實現，有哪些關鍵使用禁忌？
答案：三合一調光僅 B/AB 型支持，可通過三種方式實現：①DIM+/DIM - 間接 1~10Vdc 直流電壓，電壓與輸出電流正相關；②接 100Hz~3KHz 的 10V PWM 信號，占空比決定輸出電流；③接 10K/N~100K/N 的外接電阻（N 為同步調光驅動器數），電阻與輸出電流負相關。關鍵禁忌：嚴禁將 DIM - 與 - V 端口連接；需實現 0% 亮度不可直接通過調光方式，需搭配開關 / 繼電器或選購其他機型；調光端口典型輸出電流為 100μA，需匹配對應負載規格。
問題 3（環境與使用）：HLG-120H-C 系列在特殊環境下使用有哪些核心注意事項，壽命受哪些因素影響？

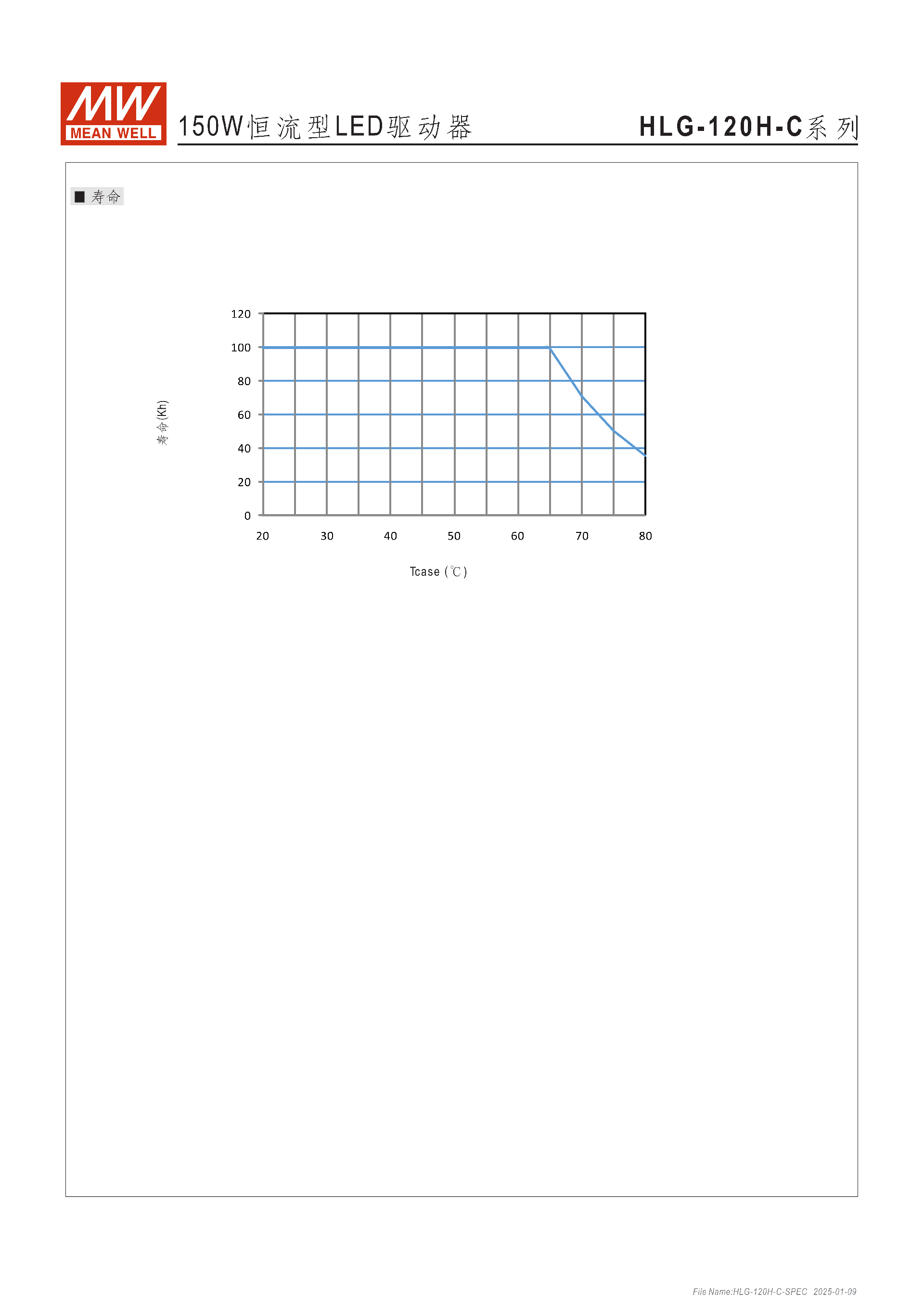

答案：特殊環境使用注意事項：①工作機殼溫度需控制在 - 40℃~+90℃，輕載 / 空載觸發過溫保護需重啟 AC 恢復；②海拔超 2000 米時，環境溫度按 3.5℃/1000m 降額；③低輸入電壓下需減額輸出，戶外使用建議選配防水接頭（M12/M15）；④濕度需控制在 10~95% RH 且無冷凝，否則影響絕緣性能。壽命影響核心因素：機殼溫度是關鍵，當外殼最高溫度點 Tc**≤80℃** 時，使用壽命 > 62000 小時，溫度越高壽命衰減越明顯；此外，頻繁開關機、超范圍輸入電壓、長期輕載 / 空載運行也會縮短產品壽命。
