HBG-240 系列是明緯推出的240W恒流 + 恒壓型 LED 驅動器，采用金屬圓形外殼設計，為Class Ⅰ設計且具備IP65/IP67高防護等級，支持90~305VAC寬輸入電壓，輸出額定電壓分24/36/48/60V多款機型，轉換效率最高達93.5%，無風扇自然風冷設計可在 **-40℃~+75℃機殼溫度下工作，擁有電位器調流、三合一調光、DALI 控制等多種功能選項，內置主動式 PFC，壽命超50000 小時且提供5 年保固 **，適配 LED 天井燈、舞臺燈、聚光燈等戶內戶外應用，同時具備完善的保護機制和多項安規認證，MTBF 值最高達1792.9K hrs。
一、產品基礎概述
HBG-240 系列是明緯研發的240W交流變直流 LED 驅動器，為恒流 + 恒壓雙模式輸出，采用金屬圓形外殼的Class Ⅰ設計，核心優勢為寬電壓輸入、高防護等級、高轉換效率及多功能調光 / 調流選項，適配戶內、戶外 LED 照明場景，官方承諾壽命 > 50000 小時，并提供5 年保固，MTBF 值最低為172.4K hrs（MIL-HDBK-217F/25℃）、最高達1792.9K hrs（Telcordia SR-332）。
二、核心特性與關鍵參數
電氣基礎參數
輸入電壓：90~305VAC（支持 127~431VDC），輸入頻率47~63Hz；
輸出額定電壓：分24V/36V/48V/60V四款核心機型，對應額定電流分別為 10A、6.7A、5A、4.0A，額定功率均為240W；
轉換效率：典型值最高93.5%（48V 機型），其余機型為 92.5%/93%，DA 型效率略低于典型值；
功率因數：滿載時PF≥0.98/115VAC、PF≥0.95/230VAC、PF≥0.93/277VAC，總諧波失真THD<20%（負載≥60%/115/230VAC，負載≥80%/277VAC）。
環境與散熱
散熱方式：無風扇自然風冷，機殼工作溫度 **-40℃~+75℃**；
工作濕度：20~95%RH（無冷凝），儲存溫度 / 濕度：-40~+80℃、10~95%RH；
耐振動：10~500Hz、5G，X/Y/Z 軸各測試 72 分鐘，溫度系數 **±0.03%/℃**（0~50℃）。
結構與防護
防護等級：依型號分IP65/IP67，金屬外殼適配戶外惡劣環境；
產品尺寸：ψ191.5mm×69mm（直徑 × 高度），包裝規格 8pcs/18.3Kg/2.09CUFT，單臺重 1.0Kg。
三、型號分類與功能差異
本系列依防護等級、調流 / 調光功能分 5 類標準品，核心差異如下表：
| 型號 | IP 等級 | 核心功能 | 備注 |
|---|---|---|---|
| 空白型 | IP67 | 電流輸出值固定 | 基礎標準品 |
| A 型 | IP65 | 電流輸出值通過內部電位器調整 | 調流范圍：24V (6~10A)、36V (4.0~6.7A)、48V (3~5A) |
| B 型 | IP67 | 三合一調光（1~10Vdc、10V PWM、電阻） | 調光端口為 DIM+/DIM- |
| AB 型 | IP65 | 內部電位器調流 + 三合一調光 | 兼具 A、B 型功能 |
| DA 型 | IP67 | DALI 控制技術 | 符合IEC62386-101/102/207規范，固定 8% 輸出電流開機 |
四、電氣性能細節
恒流范圍：常規機型 24V (14.4~24V)、36V (21.6~36V)、48V (28.8~48V)；DA 型恒流范圍略窄，24V (16.8~24V)、36V (25.2~36V)、48V (33.6~48V)；
紋波與噪聲：最大值分別為 24V (150mVp-p)、36V/48V (250mVp-p)、60V (350mVp-p)；
電壓精度：±0.5%（含設定誤差、線性 / 負載調整率）；
啟動 / 保持時間：230VAC 下啟動 500ms、上升 120ms；115VAC 下啟動 2500ms、上升 120ms；保持時間典型值15ms（115/230VAC）；
漏電流：<0.75mA/277VAC，浪涌電流冷啟動 75A/230VAC（50% Ipeak，twidth=680μs）。
五、保護機制
本系列配備完善的自恢復式保護功能，異常條件移除后自動恢復，核心保護如下：
過電流保護：95~108% 恒流限制，自動恢復；
過電壓 / 短路保護：打嗝模式，自動恢復，過壓保護閾值分機型：24V (27~34V)、36V (43~52V)、48V (52~63V)、60V (62~85V)；
過溫度保護：機殼超溫時關斷輸出，溫度下降后自動恢復。
六、調光操作規范
三合一調光（B/AB 型）
調光方式：可外接1~10Vdc 直流電壓、**10V PWM 信號（100Hz~3KHz）** 或電阻實現調流，輸出電流與輸入電壓 / PWM 占空比 / 電阻值線性關聯；
調光端口：DIM+（紫色）、DIM-（粉色），禁止將 DIM - 與 - V 連接，調光端口輸出電流典型值 100μA；
電阻調光：適配 10K~100KΩ 電阻，多臺同步調光時電阻值為 10K/N~100K/N（N 為驅動器數量）。
DALI 調光（DA 型）
控制端口：DA+（紫色）、DA-（粉色），外接 DALI 信號即可控制；
協議支持：DALI 協議 16 組、64 個地址，開機默認8% 輸出電流；
全關斷調光：需搭配調節器、開關、繼電器及 10K~100KΩ 電阻實現 0% 亮度，不可直接通過基礎調光端口實現。
七、安規與認證
安全規范：通過 UL8750、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、BIS IS15885（僅 48A/60A）、EAC TP TC 004 等認證；
電磁兼容（EMC）
發射：符合 GB/T 17743、GB17625.1、EN55015、EN61000-3-2（Class C，負載≥75%）、EN61000-3-3；
抗擾度：符合 EN61000-4-2/3/4/5/6/8/11、EN61547，輕工業等級（浪涌抗擾度：線對地 4KV、線對線 2KV）；
耐壓與絕緣：I/P-O/P3.75KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；絕緣阻抗100M Ohms/500VDC（25℃/70%RH）。
八、安裝與組裝要求
安裝方式：支持吊桿型、鏈條型安裝，適配 LED 天井燈、工礦燈等燈具；
組裝核心要求
產品包裝破損需檢查外觀，禁止摔落、撞擊；
所有螺絲、吊模栓需加裝彈簧華司并鎖緊；
包含該驅動器的燈具總限重 15 公斤，避免掉落傷人；
線材規格：輸入輸出線為 SJTW 18AWG3C、SJTW 14AWG2C，調光端口線為 SVT 18AWG2C，固定螺紋為 M12P1.75-18h。
九、特殊使用說明

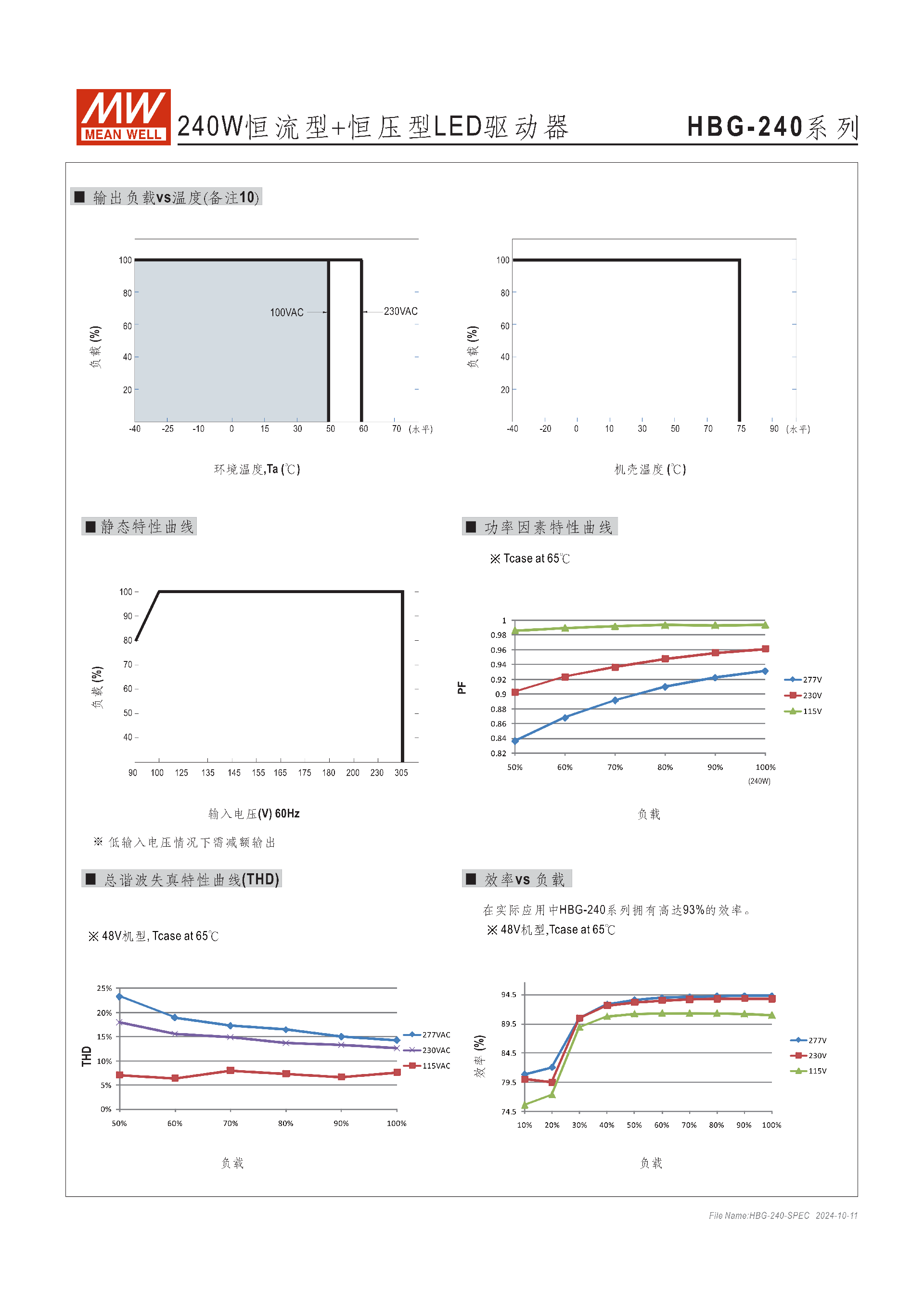

低輸入電壓下需減額輸出，具體參考產品靜態特性曲線；
操作海拔高于2000 米時，無風扇機型環境溫度需每 1000 米調降3.5℃；
頻繁開關機將增加驅動器啟動時間，冷機啟動為標準測試條件；
該驅動器可恒流直接驅動或恒壓搭配 DC/DC 驅動器驅動 LED 模塊，恒流區最高輸出電壓由終端系統配置決定；
產品作為元件與終端設備結合時，終端制造商需重新進行 EMC 確認。
關鍵問題
問題 1：HBG-240 系列不同型號的防護等級和核心功能有哪些核心差異？
答案：該系列分空白型、A 型、B 型、AB 型、DA 型 5 類標準品，防護等級僅 IP65 和 IP67 兩類，A 型、AB 型為 IP65，其余為 IP67；核心功能上，空白型為基礎款，電流輸出固定；A 型支持內部電位器調流；B 型支持 1~10Vdc/10V PWM / 電阻的三合一調光；AB 型兼具調流和三合一調光；DA 型搭載 DALI 控制技術，符合 IEC62386 相關規范，支持 16 組 64 個地址的 DALI 協議控制。
問題 2：HBG-240 系列的調光方式分哪幾種，各有什么操作規范和限制？
答案：分兩類核心調光方式，一是 B/AB 型的三合一調光，可外接 1~10Vdc 直流電壓、10V PWM 信號（100Hz~3KHz）或 10K~100KΩ 電阻實現調流，調光端口為 DIM+/DIM-，禁止將 DIM - 與 - V 連接，多臺同步調光時電阻值需按驅動器數量折算；二是 DA 型的 DALI 調光，通過 DA+/DA - 外接 DALI 信號，開機固定 8% 輸出電流，支持 DALI 協議 16 組 64 個地址。此外，該系列基礎調光端口無法直接實現 0% 亮度，需搭配調節器、開關、繼電器及電阻才能完成燈源全關斷。
問題 3：HBG-240 系列具備哪些保護機制，以及在特殊環境 / 使用條件下有哪些注意事項？
答案：保護機制包含過電流（95~108% 恒流限制，自動恢復）、過電壓 / 短路（打嗝模式，自動恢復，分機型設過壓閾值）、過溫度（超溫關斷輸出，降溫后自動恢復），均為自恢復式，異常條件移除后無需手動干預。特殊使用注意事項：1. 低輸入電壓下需減額輸出，參考靜態特性曲線；2. 海拔高于 2000 米時，無風扇機型每 1000 米調降環境溫度 3.5℃；3. 頻繁開關機會增加啟動時間，冷機為標準啟動測試條件；4. 恒流區最高輸出電壓由終端系統配置決定；5. 海拔超 2000 米需調降工作溫度，產品與終端設備結合時需重新做 EMC 確認。
