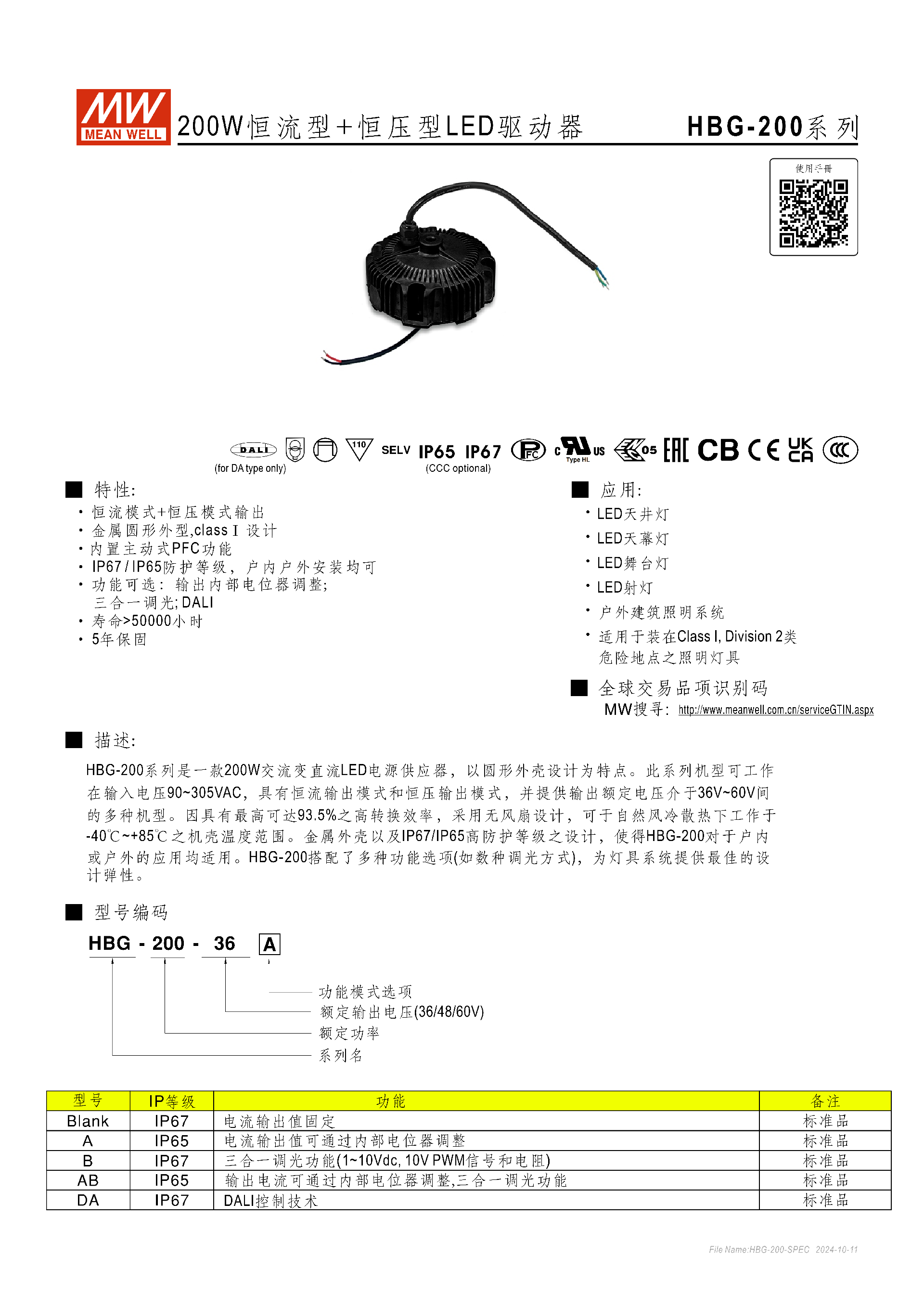

HBG-200 系列是明緯推出的200W 恒流 + 恒壓型 LED 驅動器，采用金屬圓形外殼、Class Ⅰ 設計，具備IP65/IP67高防護等級，輸入電壓覆蓋90~305VAC，輸出額定電壓分36V/48V/60V三款，轉換效率最高達93.5%，無風扇自然風冷設計可在 **-40℃~+85℃機殼溫度下工作，壽命超50000 小時且提供5 年保固 **；該系列分空白型、A/AB/B/DA 等功能型號，支持內部電位器調流、三合一調光（1~10Vdc/10V PWM / 電阻）、DALI 調光等功能，內置主動式 PFC，防護功能完善，適配戶內戶外多種 LED 照明場景，還可用于 Class I, Division 2 類危險地點照明。
一、產品核心定位與基礎特性
HBG-200 系列為明緯研發的200W 交流變直流恒流 + 恒壓雙模式 LED 驅動器，是兼顧戶內戶外使用的高防護電源供應器，核心特性如下：
結構與防護：金屬圓形外殼、Class Ⅰ 設計，提供IP65/IP67兩種防護等級，防塵防水，戶內戶外均可安裝；
散熱與溫域：無風扇自然風冷設計，可在 **-40℃~+85℃** 機殼溫度下工作，最高外殼溫度為 + 85℃；
能效與性能：內置主動式 PFC 功能，滿載時功率因數最高 > 0.98，轉換效率最高達93.5%，總諧波失真 THD<20%（對應負載閾值）；
壽命與保障：工作壽命 **>50000 小時 **（機殼溫度 Tc<70℃時），提供5 年保固，MTBF 最低 2042.7K hrs（Telcordia SR-332 標準）。
二、型號體系與功能分類
該系列通過型號編碼區分規格：系列名（HBG-200）+ 額定輸出電壓（36/48/60）+ 功能模式選項，功能型號及核心參數如下表：
| 功能型號 | IP 等級 | 核心功能 | 備注 |
|---|---|---|---|
| 空白型 | IP67 | 電流輸出值固定 | 標準品 |
| A | IP65 | 內部電位器調整輸出電流 | 標準品 |
| B | IP67 | 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調流 + 三合一調光 | 標準品 |
| DA | IP67 | DALI 控制技術（符合 IEC62386-101/102/207） | 標準品 |

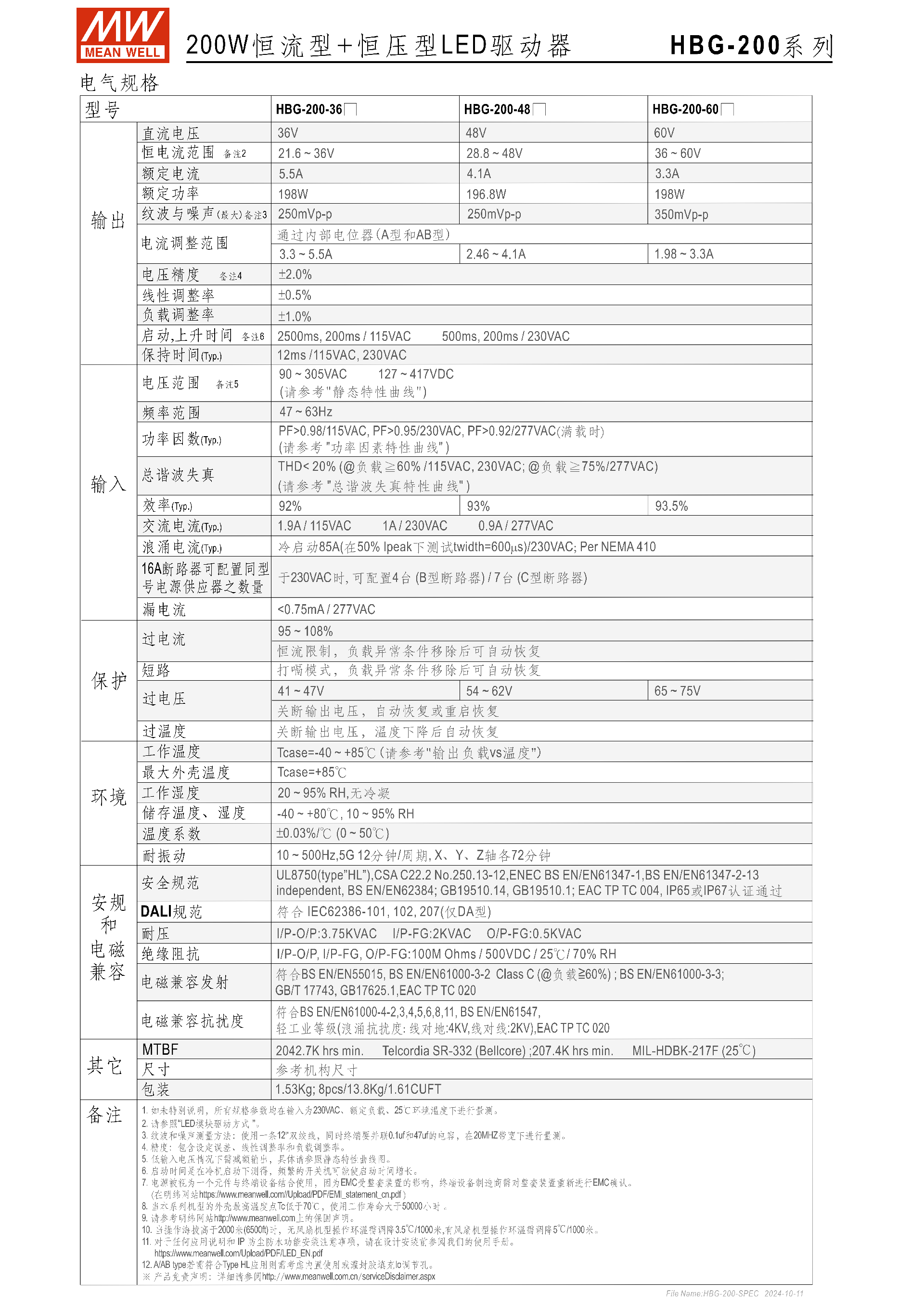

三、核心電氣規格
該系列分HBG-200-36/48/60三款核心型號，輸入電壓均為90~305VAC（直流 127~417VDC），頻率 47~63Hz，關鍵輸出與性能參數如下表：
| 規格項 | HBG-200-36 | HBG-200-48 | HBG-200-60 |
|---|---|---|---|
| 額定直流輸出電壓 | 36V | 48V | 60V |
| 恒電流范圍 | 21.6~36V | 28.8~48V | 36~60V |
| 額定電流 | 5.5A | 4.1A | 3.3A |
| 額定功率 | 198W | 196.8W | 198W |
| 電流調整范圍（A/AB 型） | 3.3~5.5A | 2.46~4.1A | 1.98~3.3A |
| 紋波與噪聲（最大） | 250mVp-p | 250mVp-p | 350mVp-p |
| 過壓保護閾值 | 41~47V | 54~62V | 65~75V |
| 轉換效率（典型值） | 92% | 93% | 93.5% |
其他電氣參數：
電壓精度 **±2.0%±0.5%**，溫度系數 ±0.03%/℃（0~50℃）；
浪涌電流冷啟動 85A（230VAC，50% Ipeak，twidth=600μs）；
漏電流 < 0.75mA/277VAC；
230VAC 時，16A B 型斷路器可接 4 臺，C 型可接 7 臺。
四、保護功能
產品配備完善的自恢復式保護機制，異常條件移除后自動恢復，核心保護如下：
過電流保護：恒流限制，保護閾值 95~108%，自動恢復；
短路保護：打嗝模式，負載正常后自動恢復；
過電壓保護：關斷輸出電壓，自動 / 重啟恢復（對應各型號閾值如上表）；
過溫度保護：機殼超溫時關斷輸出，溫度下降后自動恢復。
五、驅動與調光操作

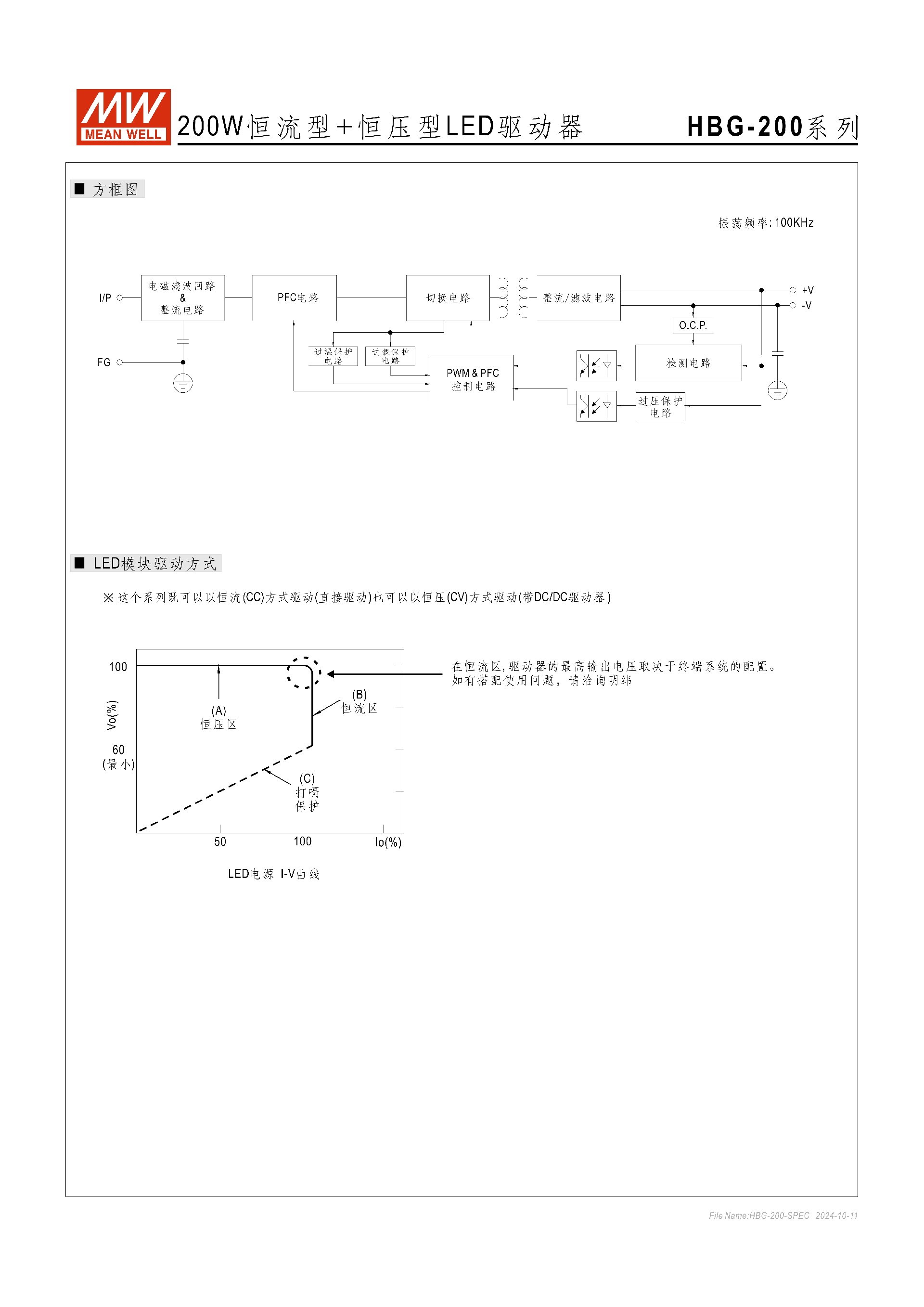

LED 驅動方式：支持恒流（CC）直接驅動和恒壓（CV）帶 DC/DC 驅動器驅動兩種模式，恒流區最高輸出電壓由終端系統配置決定；

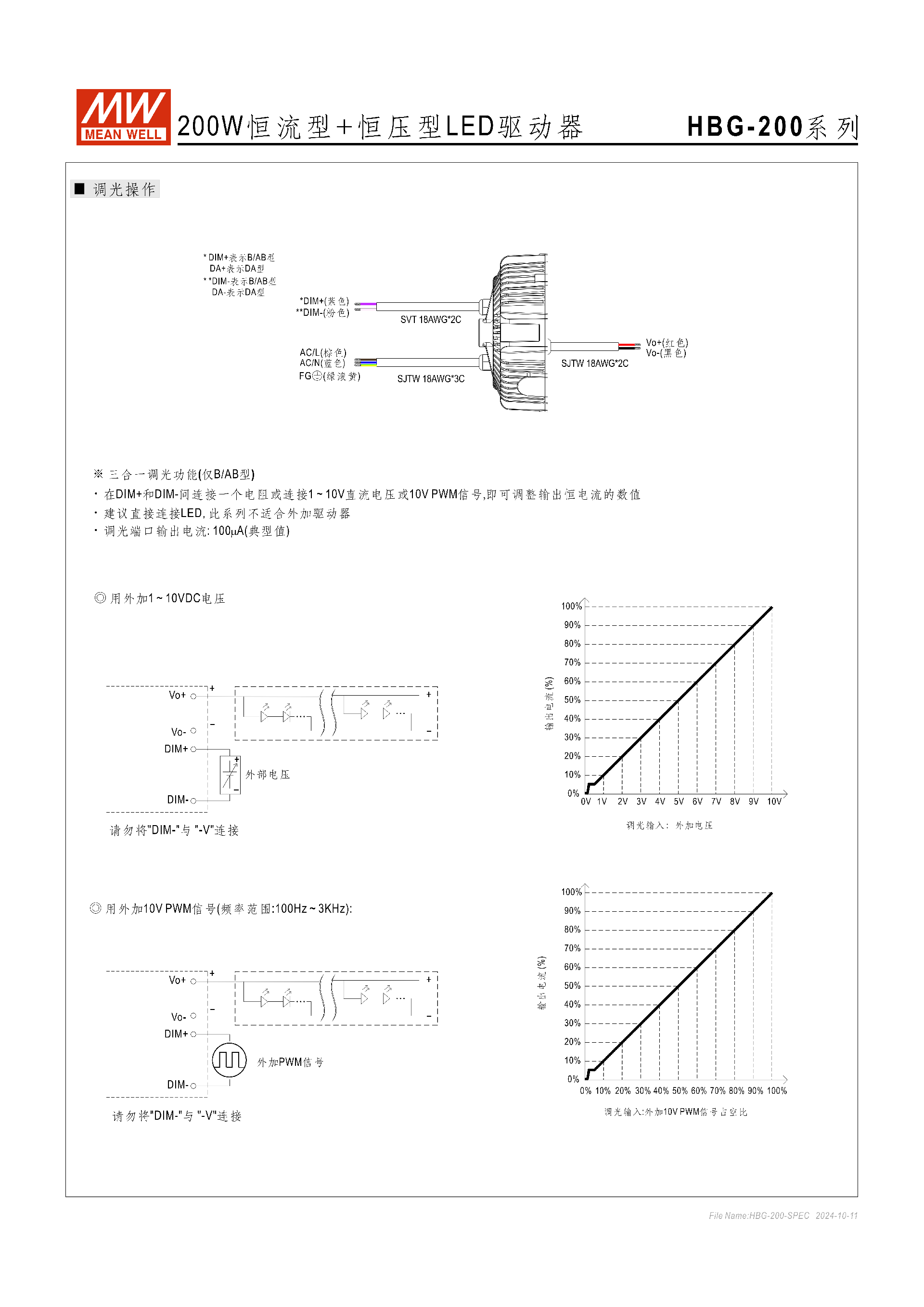

三合一調光（僅 B/AB 型）：通過 DIM + 與 DIM - 端口連接 1~10Vdc 電壓、10V PWM 信號（100Hz~3KHz）或電阻實現調流，調光端口輸出電流 100μA（典型值），最小調光比例約 8%（0%<Iout<8% 時精度無定義），0V/0% 占空比可實現 0% 輸出電流；

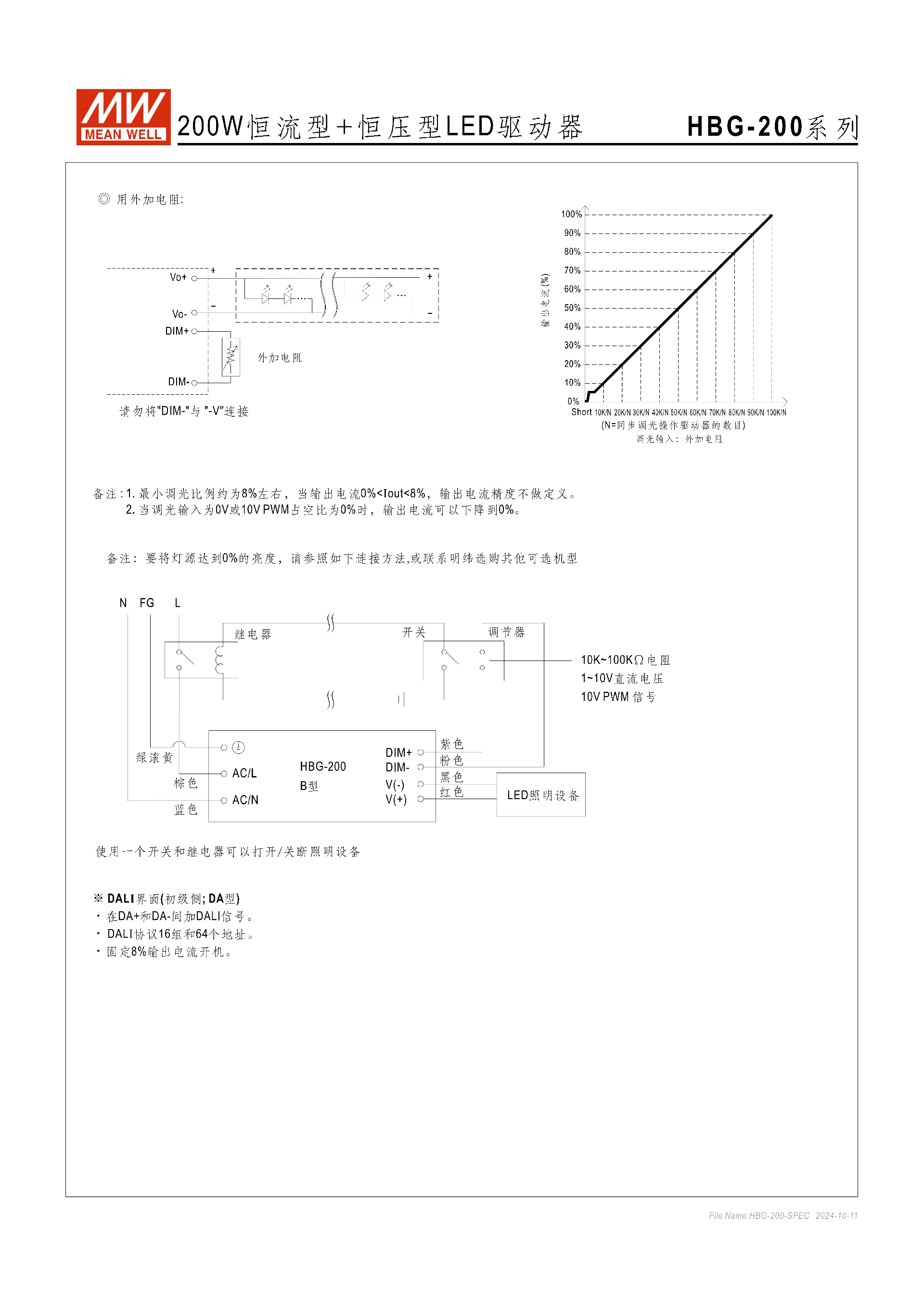

DALI 調光（僅 DA 型）：DA + 與 DA - 端口接入 DALI 信號，支持 DALI 協議 16 組和 64 個地址，固定 8% 輸出電流開機；
接線規范：各端口有專屬顏色標識，如 Vo + 紅色、Vo - 黑色、DIM + 紫色等，嚴禁將 DIM - 與 - V 連接。
六、安規與電磁兼容
安全規范：通過 UL8750 (type”HL”)、CSA C22.2 No.250.13-12、ENEC、GB19510.1/14、EAC TP TC 004 等認證；
耐壓與絕緣：I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗均為 100M Ohms / 500VDC（25℃/70% RH）；
電磁兼容：發射符合 BS EN/EN55015、GB/T 17743 等，抗擾度符合 BS EN/EN61000-4 系列標準，浪涌抗擾度線對地 4KV、線對線 2KV。
七、應用與安裝
適用場景：LED 天井燈、天幕燈、舞臺燈、射燈、戶外建筑照明系統，還可用于Class I, Division 2 類危險地點的照明燈具；
安裝方式：支持吊桿型、鏈條型，適配天井燈 / 工礦燈安裝；
組裝與包裝：
組裝要求：燈具（含電源）限重10 公斤，螺絲 / 吊模栓需加裝彈簧華司并鎖緊，避免摔落 / 撞擊；
包裝參數：?jiǎn)闻_(tái)重量1.53Kg，8 臺裝為 13.8Kg/1.61CUFT；

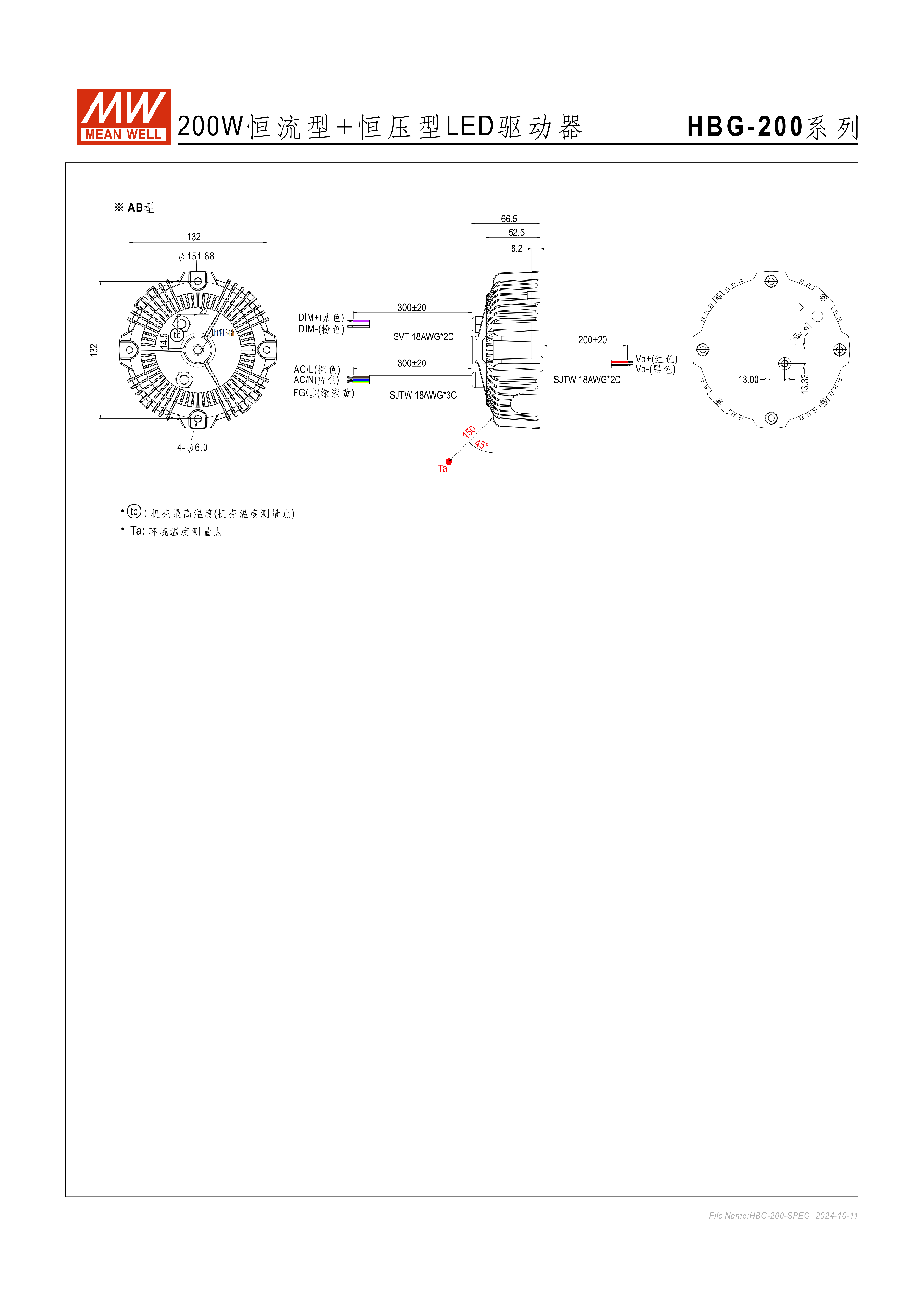

尺寸：機殼型號 211，單位 mm，公差 ±1，不同功能型號有對應結構尺寸設計。
八、環境與特殊要求
工作濕度 10~95% RH（無冷凝），儲存溫濕度 - 40~+80℃、20~95% RH；
海拔高于 2000 米時，無風扇機型操作環溫需每 1000 米調降 3.5℃；

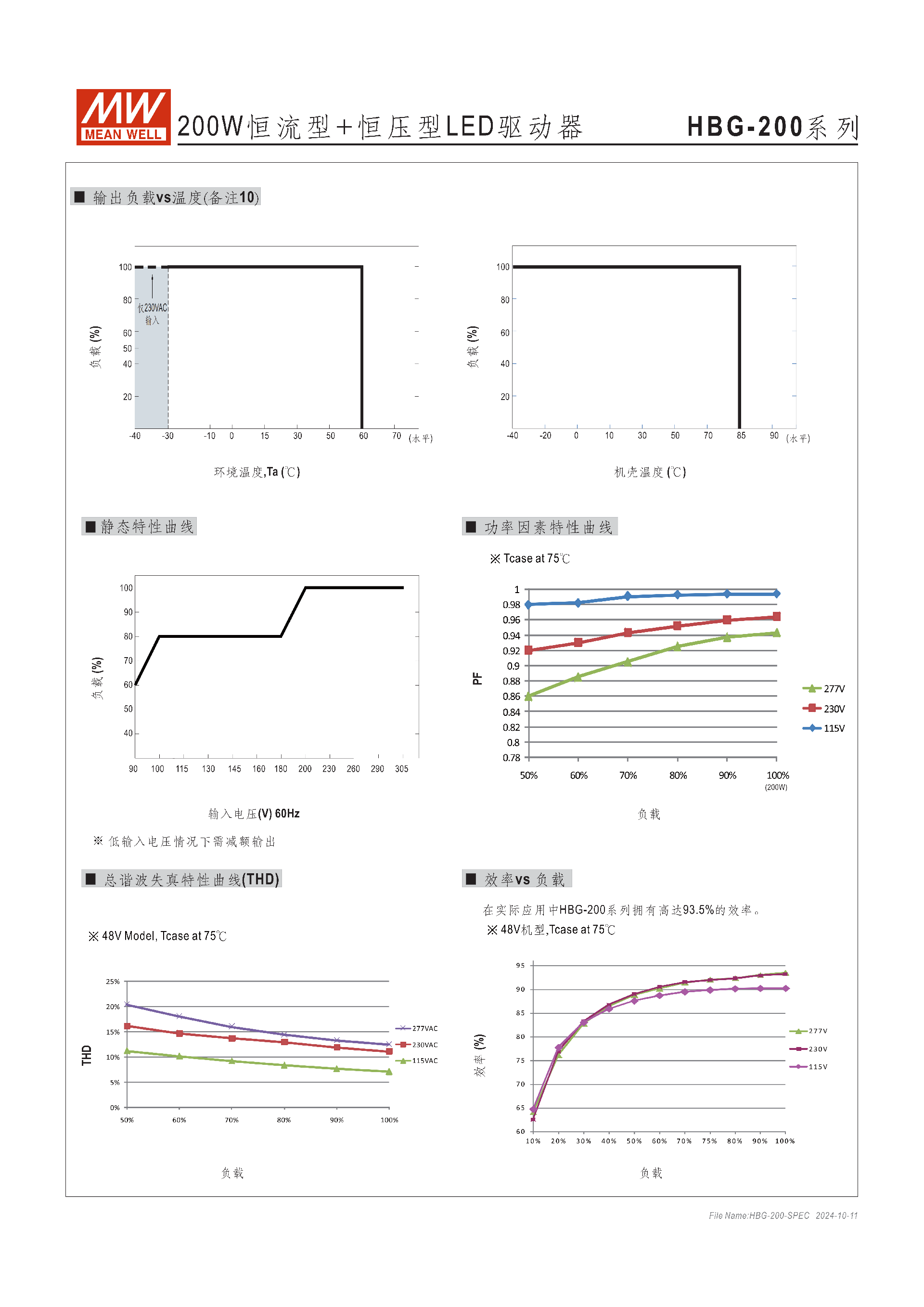

低輸入電壓下需減額輸出，具體參考靜態特性曲線；
A/AB 型若需符合 Type HL，需考慮內置使用或灌封膠填充 Io 調節孔。
關鍵問題
問題 1：HBG-200 系列不同功能型號的核心區別與 IP 等級對應關系是什么？
答案：該系列分空白型、A、B、AB、DA 五款標準功能型號，核心區別為調流 / 調光功能配置，IP 等級僅分 IP65 和 IP67 兩類；其中空白型、B 型、DA 型為 IP67，A 型、AB 型為 IP65；空白型僅固定電流輸出，A 型支持內部電位器調流，B 型支持三合一調光，AB 型兼具調流與三合一調光，DA 型支持 DALI 控制調光。
問題 2：HBG-200 系列的三合一調光（B/AB 型）支持哪些調光方式，有哪些關鍵使用限制？
答案：三合一調光支持1~10Vdc 直流電壓、10V PWM 信號（頻率 100Hz~3KHz）、** 外接電阻（10K~100KΩ）** 三種方式，通過 DIM + 和 DIM - 端口實現；關鍵限制：①嚴禁將 DIM - 與 - V 端口連接；②最小調光比例約 8%，0%< 輸出電流 < 8% 時精度無定義；③僅 0V 輸入或 10V PWM 信號 0% 占空比時，輸出電流可降至 0%。
問題 3：HBG-200 系列的防護功能有哪些，各保護機制的觸發與恢復方式是什么？
答案：該系列配備過流、短路、過壓、過溫四重核心保護，且均為自恢復式設計；①過流保護：恒流限制（閾值 95~108%），負載異常移除后自動恢復；②短路保護：進入打嗝模式，負載恢復正常后自動恢復；③過壓保護：立即關斷輸出電壓，負載異常移除后自動 / 重啟恢復（36/48/60V 型號閾值分別為 41~47V、54~62V、65~75V）；④過溫保護：機殼超溫時關斷輸出，待溫度下降至正常范圍后自動恢復。
