HBG-160 系列是明緯推出的160W 恒流 + 恒壓型 LED 驅動器，采用金屬圓形外殼設計，輸入電壓覆蓋90~305VAC，輸出額定電壓分24V/36V/48V/60V四檔，具備IP65/IP67高防護等級，支持 **-40℃~+85℃寬溫工作，轉換效率最高達93.5%，擁有空白型、A/AB/B/DA 等多種型號，分別適配固定電流、內部電位器調流、三合一調光（1~10Vdc/10V PWM / 電阻）、DALI 控制等功能，內置主動式 PFC，功率因數最高≥0.98，具備過流 / 短路 / 過壓 / 過溫全方面保護，MTBF 最高≥783.1K 小時，壽命超50000 小時且提供5 年保固 **，戶內戶外均可安裝，適配 LED 天井燈、射燈等多種燈具，還可用于 Class I, Division 2 類危險地點照明。
詳細總結
一、產品核心定位與基礎特性
HBG-160 系列是明緯生產的160W 交流變直流恒流 + 恒壓雙模式 LED 驅動器，為金屬圓形外殼設計，主打高防護、寬溫域、高可靠性，適用于戶內戶外多場景 LED 照明，核心特性如下：
電氣核心：內置主動式 PFC 功能，功率因數滿載時≥0.98 (115VAC)/≥0.95 (230VAC)/≥0.92 (277VAC)，總諧波失真 THD<20%（不同電壓負載要求不同）；
轉換效率：典型值92%~93.5%（60V 機型最高 93.5%，DA 型效率低 1%）；
防護與溫寬：提供IP65/IP67兩種防護等級，機殼工作溫度 **-40℃~+85℃**，儲存溫度 - 40~+80℃；

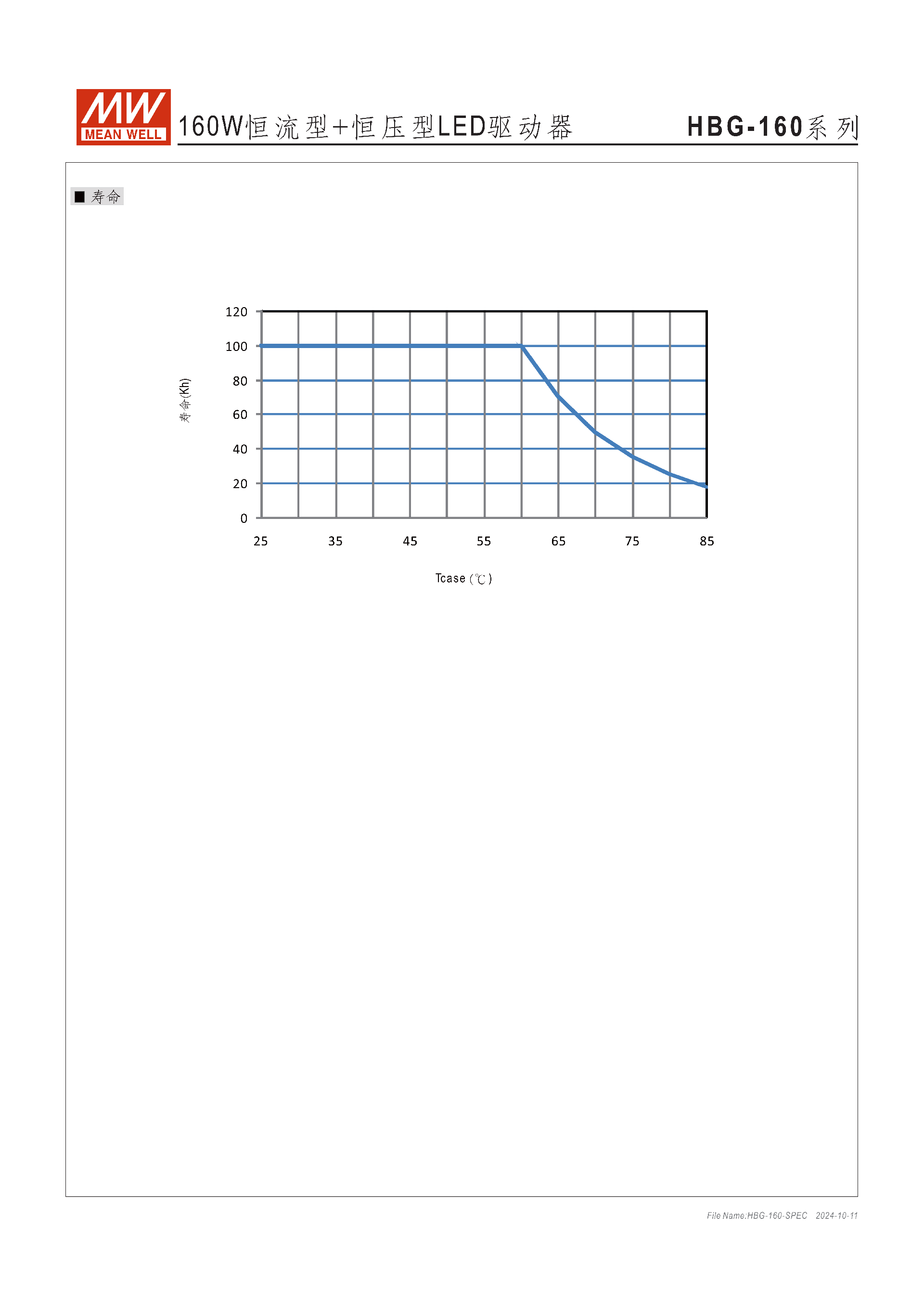

壽命與保固：外殼溫度 Tc<70℃時工作壽命 **>50000 小時 **，官方提供5 年保固；
結構設計：無風扇自然風冷，Class Ⅰ 設計，適配 Class I, Division 2 類危險地點照明。

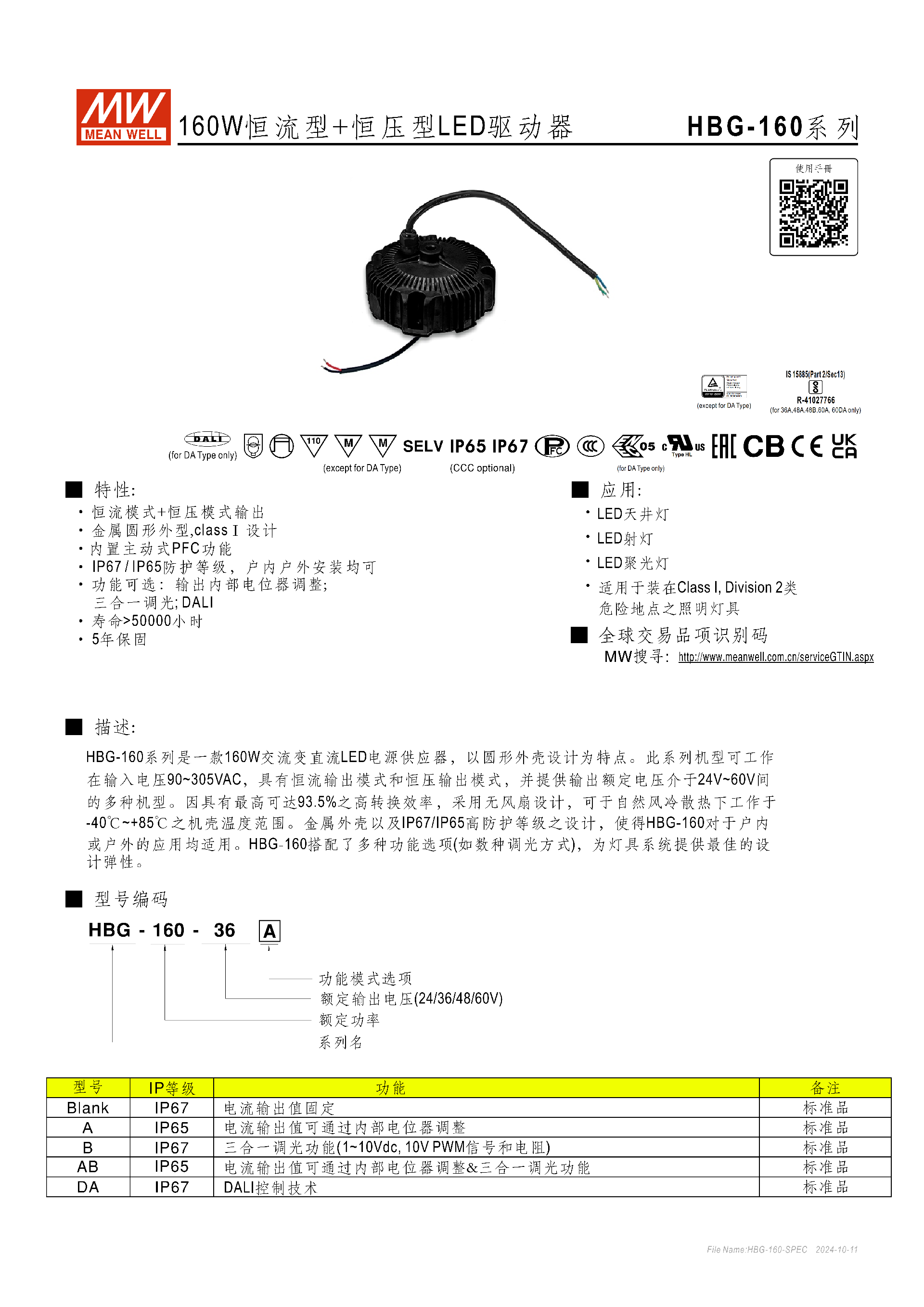

二、型號分類與功能配置
該系列按防護等級 + 功能分為 5 類型號，核心區別如下表，額定輸出電壓分 24V/36V/48V/60V 四檔：
| 型號 | IP 等級 | 核心功能 | 備注 |
|---|---|---|---|
| 空白型 | IP67 | 電流輸出值固定 | 標準品 |
| A 型 | IP65 | 電流輸出值可通過內部電位器調整 | 標準品 |
| B 型 | IP67 | 三合一調光（1~10Vdc、10V PWM、電阻） | 標準品 |
| AB 型 | IP65 | 內部電位器調流 + 三合一調光 | 標準品 |
| DA 型 | IP67 | DALI 控制技術調光 | 標準品，僅該型支持 DALI |

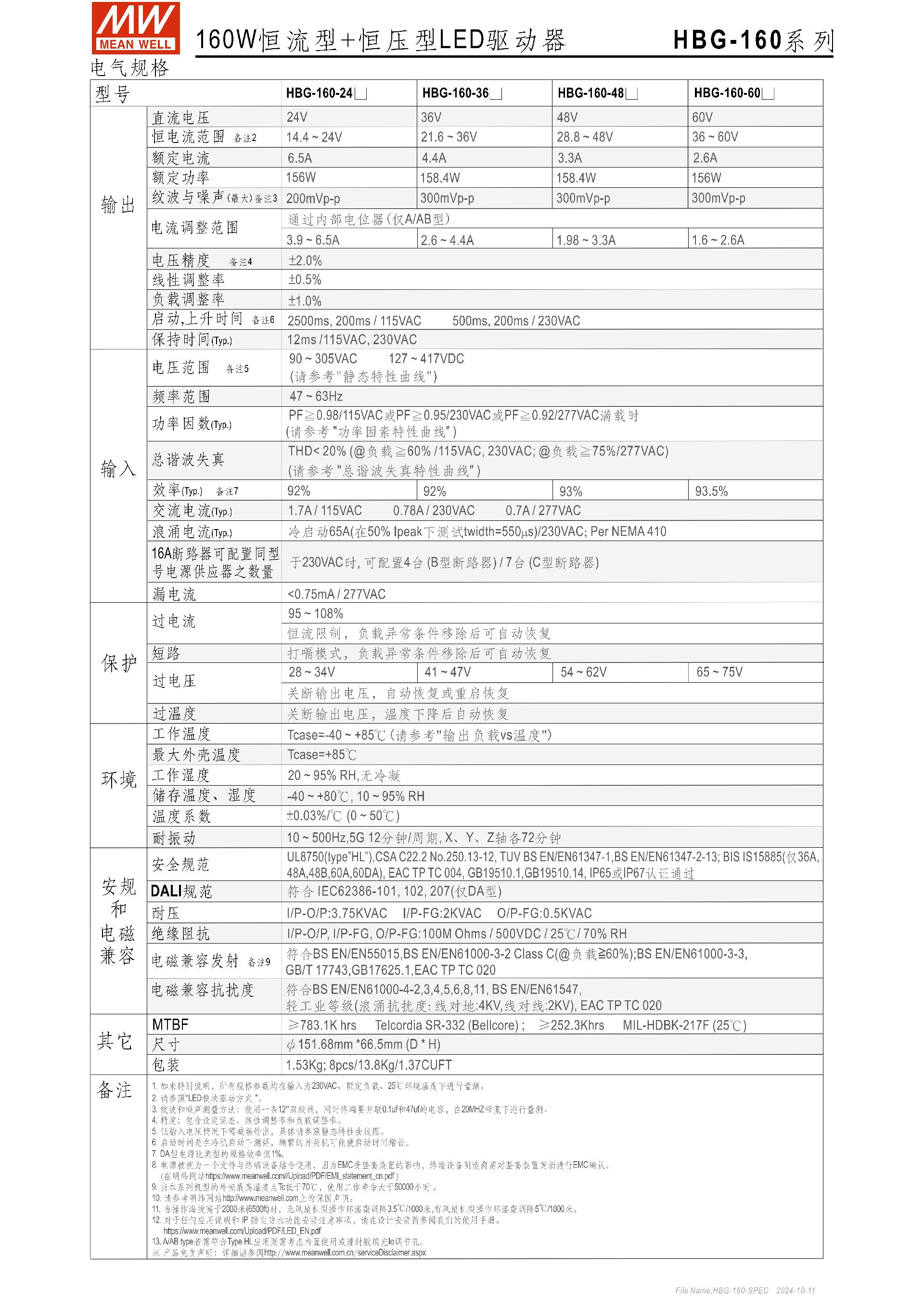

三、關鍵電氣規格
所有參數默認在230VAC 輸入、額定負載、25℃環境下測量，核心輸出 / 輸入?yún)?shù)如下表：
| 型號 | 輸出直流電壓 | 額定電流 | 額定功率 | 恒電流范圍 | 電流調整范圍（A/AB 型） | 紋波與噪聲（最大） |
|---|---|---|---|---|---|---|
| HBG-160-24 | 24V | 6.5A | 156W | 14.4~24V | 3.9~6.5A | 200mVp-p |
| HBG-160-36 | 36V | 4.4A | 158.4W | 21.6~36V | 2.6~4.4A | 300mVp-p |
| HBG-160-48 | 48V | 3.3A | 158.4W | 28.8~48V | 1.98~3.3A | 300mVp-p |
| HBG-160-60 | 60V | 2.6A | 156W | 36~60V | - | 300mVp-p |
其他核心電氣參數：
輸入：電壓范圍90~305VAC（低電壓需減額輸出），頻率 47~63Hz，浪涌電流冷啟動 65A/230VAC，漏電流 **<0.75mA/277VAC**；
輸出精度：電壓精度 **±2.0%/±0.5%**（含設定、線性、負載調整率），溫度系數 ±0.03%/℃(0~50℃)；
啟動與保持：?jiǎn)?dòng)時間 2500ms/115VAC、500ms/230VAC，保持時間 12ms（115/230VAC）。
四、保護功能
全系列配備四重自動恢復式保護，具體如下：
過電流保護：95~108% 恒流限制，負載異常移除后自動恢復；
短路保護：打嗝模式，負載異常移除后自動恢復；
過電壓保護：24V(28~34V)、36V(41~47V)、48V(65~75V)、60V(54~62V)；
過溫度保護：關斷輸出電壓，溫度下降后自動恢復 / 重啟恢復。

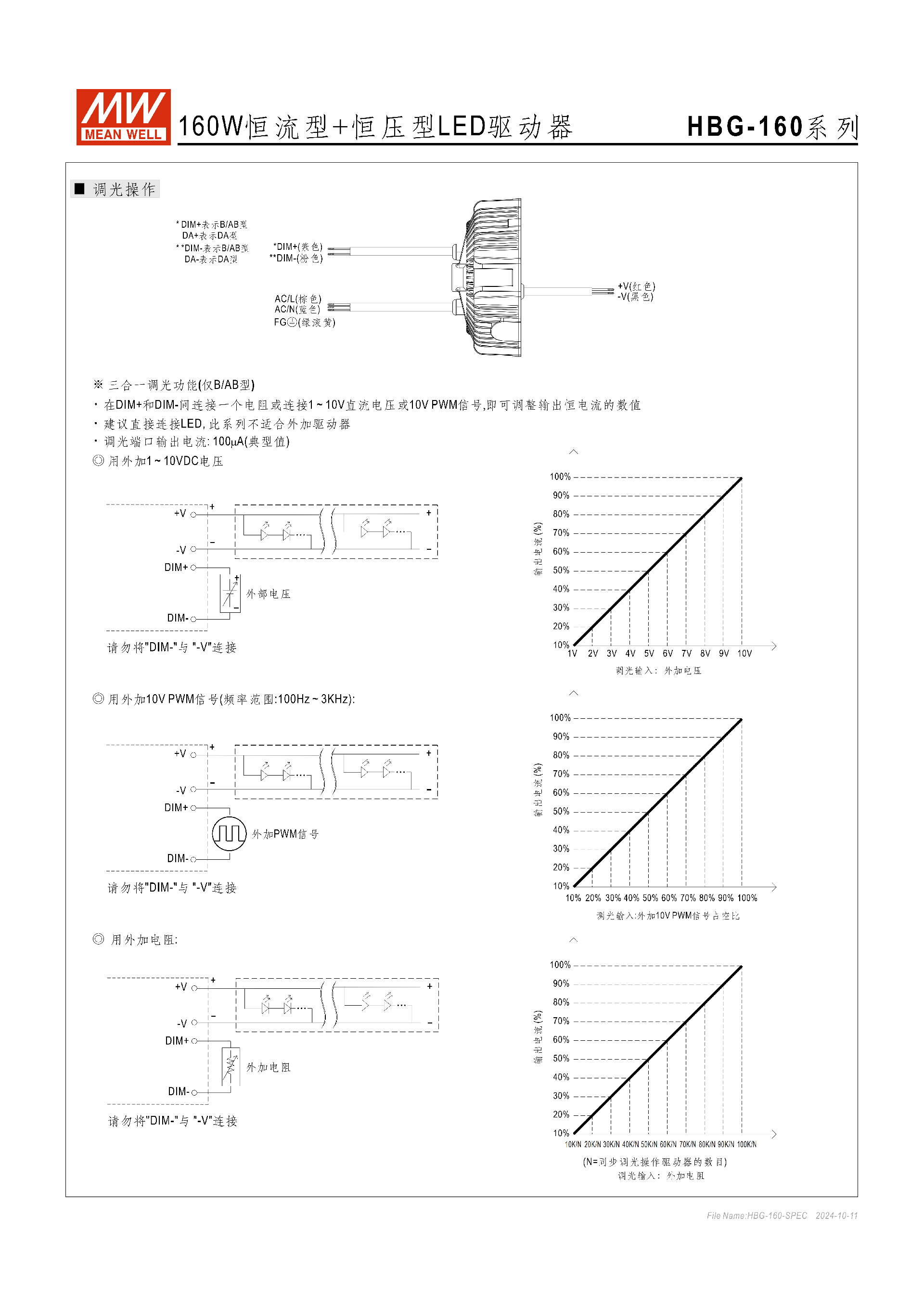

五、調光操作規范
調光功能分三合一調光（B/AB 型）和DALI 調光（DA 型），核心要求：
三合一調光：通過 DIM+（紫色）/DIM-（粉色）端口實現，支持 3 種方式，調光端口輸出電流典型值100μA，禁止將 DIM - 與 - V 連接：
1~10Vdc 外接電壓：1V 對應 10% 輸出電流，10V 對應 100%；
10V PWM 信號：頻率 100Hz~3KHz，占空比 10%~100% 對應同比例輸出電流；
外接電阻：10K/N~100K/N（N 為同步調光驅動器數）對應 10%~100% 輸出電流。
DALI 調光：僅 DA 型支持，初級側 DA+/DA - 接 DALI 信號，符合 IEC62386-101/102/207，支持16 組 64 個地址，開機默認8% 輸出電流；
滅燈方式：需通過開關 + 繼電器配合實現，或聯系明緯選購專用機型。
六、安規與電磁兼容
安全規范：通過UL8750(Type HL)、CSA C22.2 No.250.13-12、TUV BS EN61347 等認證，36A/48A/48B/60A/60DA 額外通過 BIS IS15885；
耐壓與絕緣：I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:0.5KVAC；絕緣阻抗 100M Ohms/500VDC（25℃/70% RH）；
電磁兼容：發射符合 BS EN55015、GB/T17743 等，抗擾度符合 BS EN61000-4 系列，浪涌抗擾度線對地 4KV、線對線 2KV。
七、物理參數與環境要求

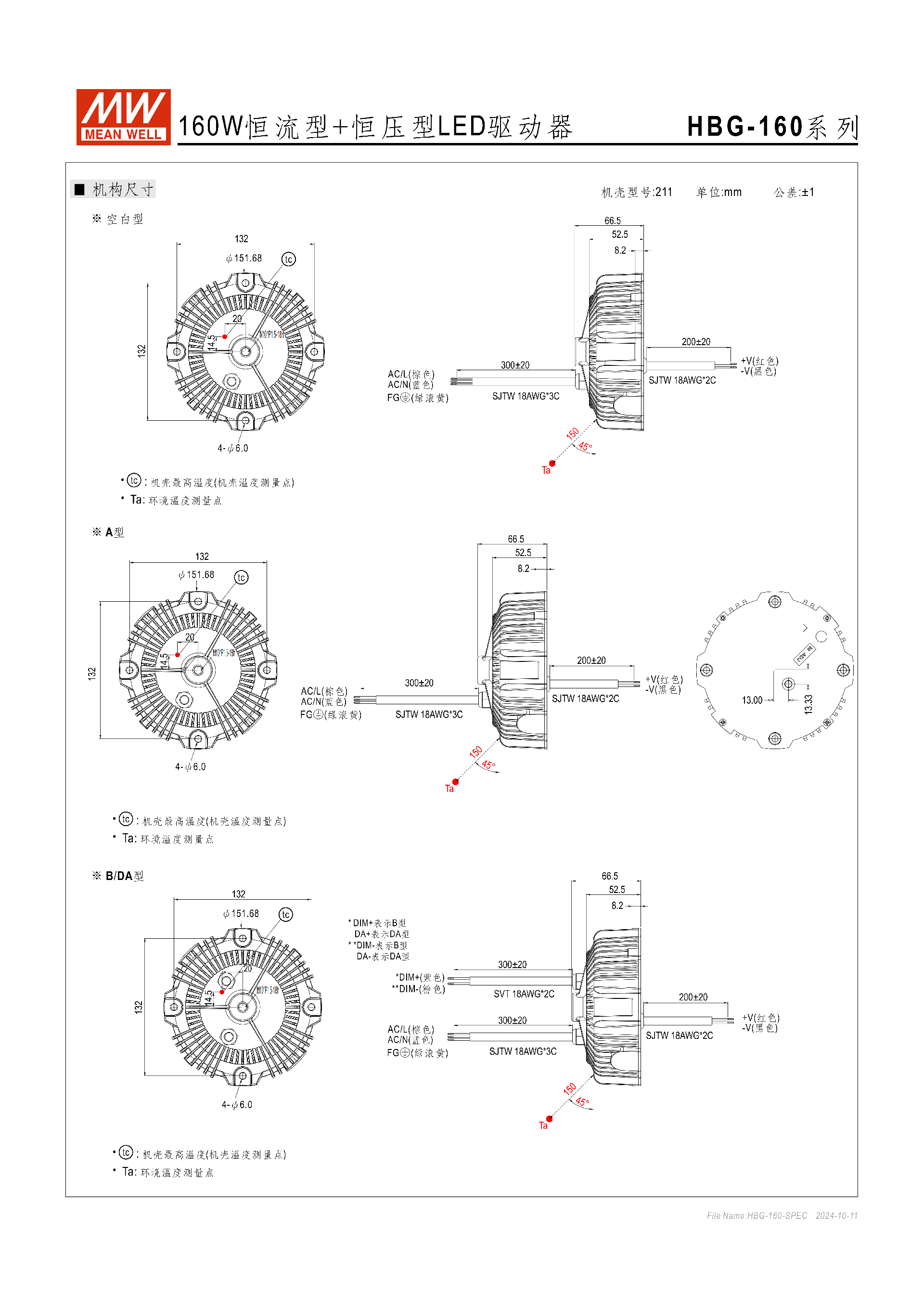

尺寸：ψ151.68mm66.5mm(DH)，公差 ±1mm；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；
海拔要求：操作海拔 **>2000 米時，無風扇機型環溫每 1000 米調降3.5℃**；
MTBF：≥783.1Khrs（Telcordia SR-332）、≥252.3Khrs（MIL-HDBK-217F，25℃）；
包裝：?jiǎn)闻_(tái) 1.53Kg，8 臺 / 13.8Kg/1.37CUFT。
八、應用與安裝
適用燈具：LED 天井燈、LED 射燈、LED 聚光燈等；
安裝方式：支持吊桿型、鏈條型、投射燈 / 天井燈 / 工礦燈 / 舞臺燈配套安裝；
組裝注意事項：
燈具（含電源）限重10 公斤；
組裝時螺絲 / 吊模栓需加裝彈簧華司并鎖緊；
避免產品摔落、撞擊，包裝破損需檢查外觀無裂縫；
戶外安裝需遵循 IP 防塵防水安裝規范。
九、重要備注

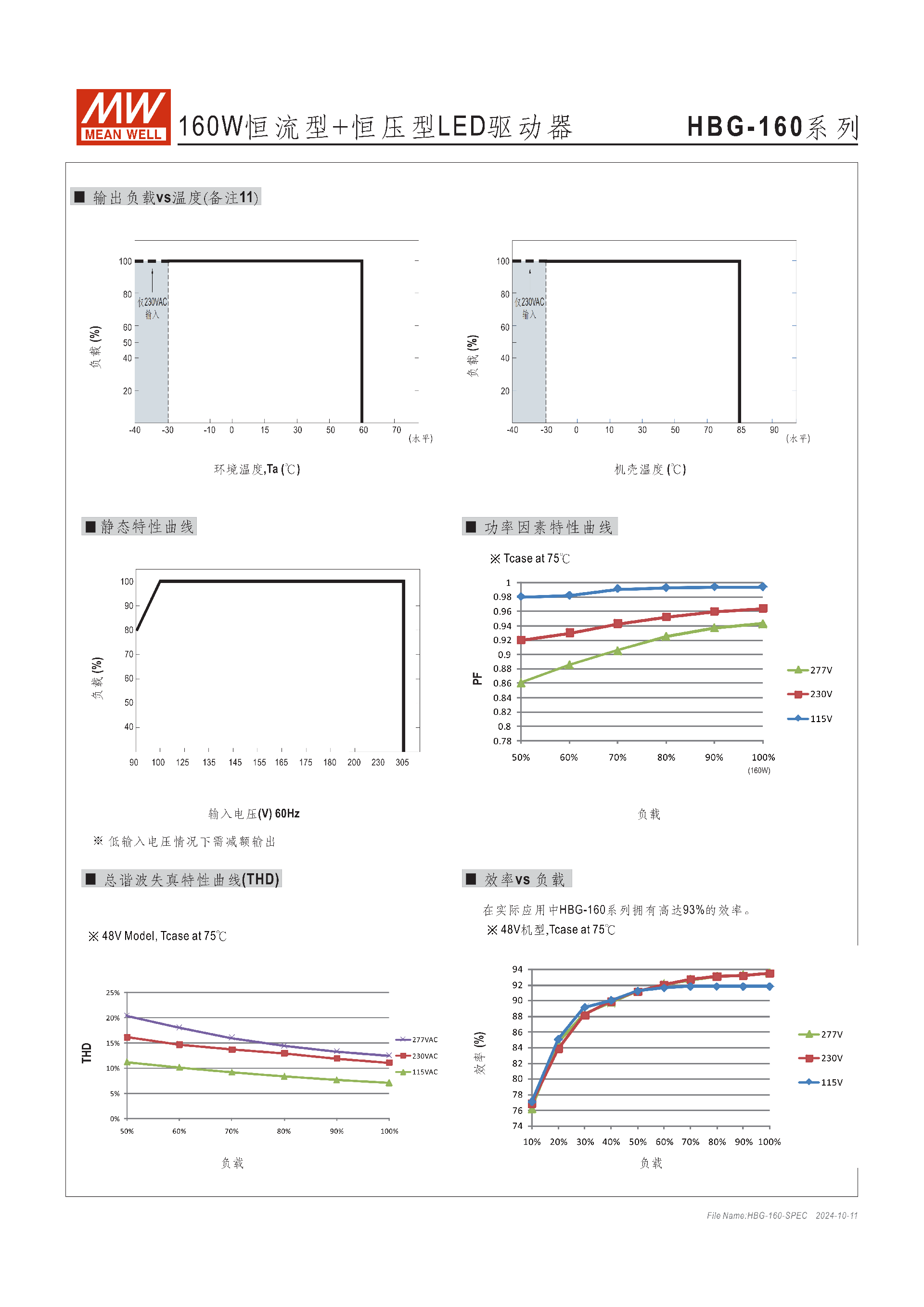

低輸入電壓下需按靜態特性曲線減額輸出；
頻繁開關機會增加啟動時間，紋波噪聲測量有專用規范；
EMC 受整套燈具裝置影響，終端制造商需重新確認 EMC；
A/AB 型若適配 Type HL 應用，需內置使用或灌封膠填充 Io 調節孔；
產品相關保固、免責聲明可參考明緯官方網站。
關鍵問題
問題 1：HBG-160 系列不同型號的防護等級和核心功能有何區別，如何根據使用場景選擇？
答案：該系列分空白型、A、B、AB、DA 五款型號，IP67 防護的有空白型、B、DA，適配戶外 / 潮濕多塵場景；IP65 防護的有 A、AB，適配戶內 / 輕度防護場景。功能上，空白型為固定電流，適合無需調流調光的基礎場景；A/AB 型支持內部電位器調流，AB 型額外加三合一調光，適合需要靈活調流 + 調光的戶內場景；B 型純?nèi)弦徽{(diào)光，適合戶外調光場景；DA 型支持 DALI 專業調光，適合需要智能組網調光的戶外場景。
問題 2：HBG-160 系列的調光功能有哪些類型，各自的操作規范和注意事項是什么？
答案：分兩類調光功能，一是 B/AB 型的三合一調光，支持 1~10Vdc 外接電壓、100Hz~3KHz 的 10V PWM 信號、外接電阻三種方式，調光端口輸出電流 100μA，核心注意禁止 DIM - 與 - V 連接，外接電阻需按同步調光驅動器數 N 計算阻值（10K/N~100K/N）；二是 DA 型的 DALI 調光，通過 DA+/DA - 接 DALI 信號，符合 IEC62386 協議，支持 16 組 64 個地址，開機默認 8% 輸出電流。此外，該系列無直接滅燈功能，需通過開關 + 繼電器實現，或選購專用機型。
問題 3：HBG-160 系列在極端環境（高低溫、高海拔、低輸入電壓）下的使用要求是什么？
答案：1. 高低溫：機殼工作溫度范圍為 - 40℃~+85℃，儲存溫度 - 40~+80℃，外殼溫度 Tc<70℃時才能保證壽命> 50000 小時，過溫會觸發自動關斷保護；2. 高海拔：操作海拔超過 2000 米時，無風扇的該系列機型環境溫度需每 1000 米調降 3.5℃，避免散熱不足；3. 低輸入電壓：輸入電壓低于額定范圍時需按官方靜態特性曲線減額輸出，否則會影響產品可靠性和輸出性能。
