HBG-100-24/36/48/60V 100W 恒流型 LED 驅動器

 提示：點擊圖片可以放大

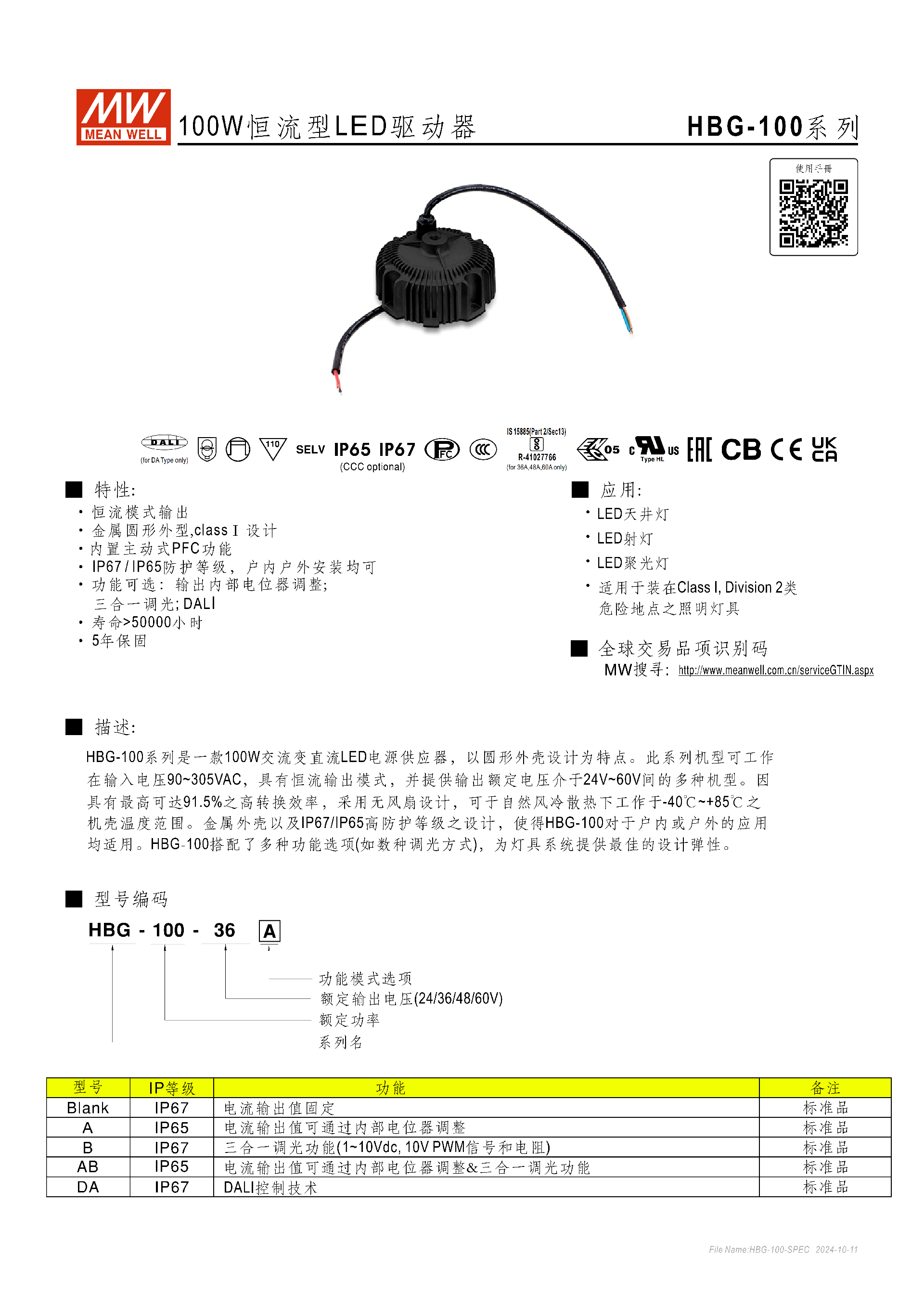

HBG-100 系列是明緯推出的100W 恒流型 LED 驅動器，采用金屬圓形外殼設計，為 Class Ⅰ 防護，具備IP65/IP67高防護等級，支持90~305VAC寬輸入電壓，輸出額定電壓涵蓋24V~60V，轉換效率最高達91.5%，工作溫度范圍為 **-40℃~+85℃機殼溫度，壽命超50000 小時且提供5 年保固 **；該系列分 Blank、A、B、AB、DA 五種型號，對應不同 IP 等級與功能，支持內部電位器調流、三合一調光（1~10Vdc/10V PWM / 電阻）、DALI 控制等可選功能，內置主動式 PFC，功率因數最高≥0.96，適用于戶內戶外多種 LED 燈具，還可用于 Class I, Division 2 類危險地點照明。

一、產品核心定位與基礎特性

HBG-100 系列為明緯研發的100W 恒流型 LED 交流轉直流驅動器，主打金屬圓形外殼設計，核心為恒流輸出模式，是 Class Ⅰ 類設計產品，核心特性如下：

  1. 防護與環境：支持IP65/IP67防護等級，戶內戶外均可安裝；無風扇自然風冷設計，機殼工作溫度 **-40℃~+85℃，儲存溫度-40℃~+80℃**，工作濕度 20~95% RH（無冷凝）。

  2. 能效與壽命：轉換效率最高達91.5%，MTBF 最低 299.3K hrs（MIL-HDBK-217F）/2433.4K hrs（Telcordia SR-332），實際使用壽命 **>50000 小時 **（機殼溫度 Tc<75℃時），官方提供5 年保固。

  3. 核心配置：內置主動式 PFC 功能，耐振動（10~500Hz,5G，X/Y/Z 軸各 72 分鐘），可應用于Class I, Division 2 類危險地點的照明燈具。

二、型號分類與編碼規則

  1. 編碼規則：HBG-100-「額定輸出電壓」-「功能模式」，其中額定輸出電壓分 24/36/48/60V，功能模式為核心區分維度。

  2. 型號參數表：| 型號 | IP 等級 | 核心功能 | 產品屬性 ||------|--------|----------|----------|| Blank | IP67 | 電流輸出值固定 | 標準品 || A | IP65 | 內部電位器調整電流輸出值 | 標準品 || B | IP67 | 三合一調光（1~10Vdc/10V PWM / 電阻） | 標準品 || AB | IP65 | 內部電位器調流 + 三合一調光 | 標準品 || DA | IP67 | DALI 控制技術 | 標準品 |

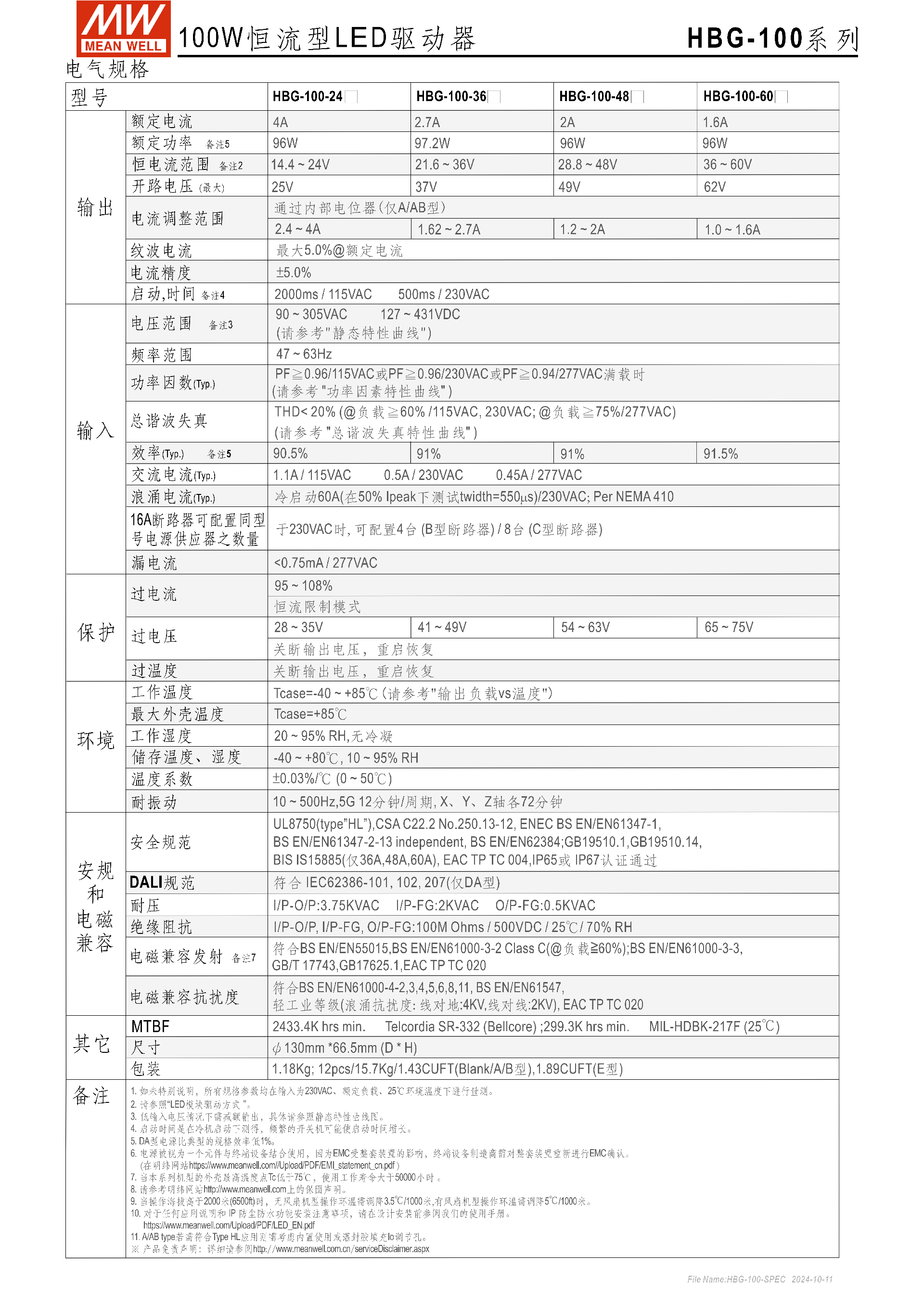

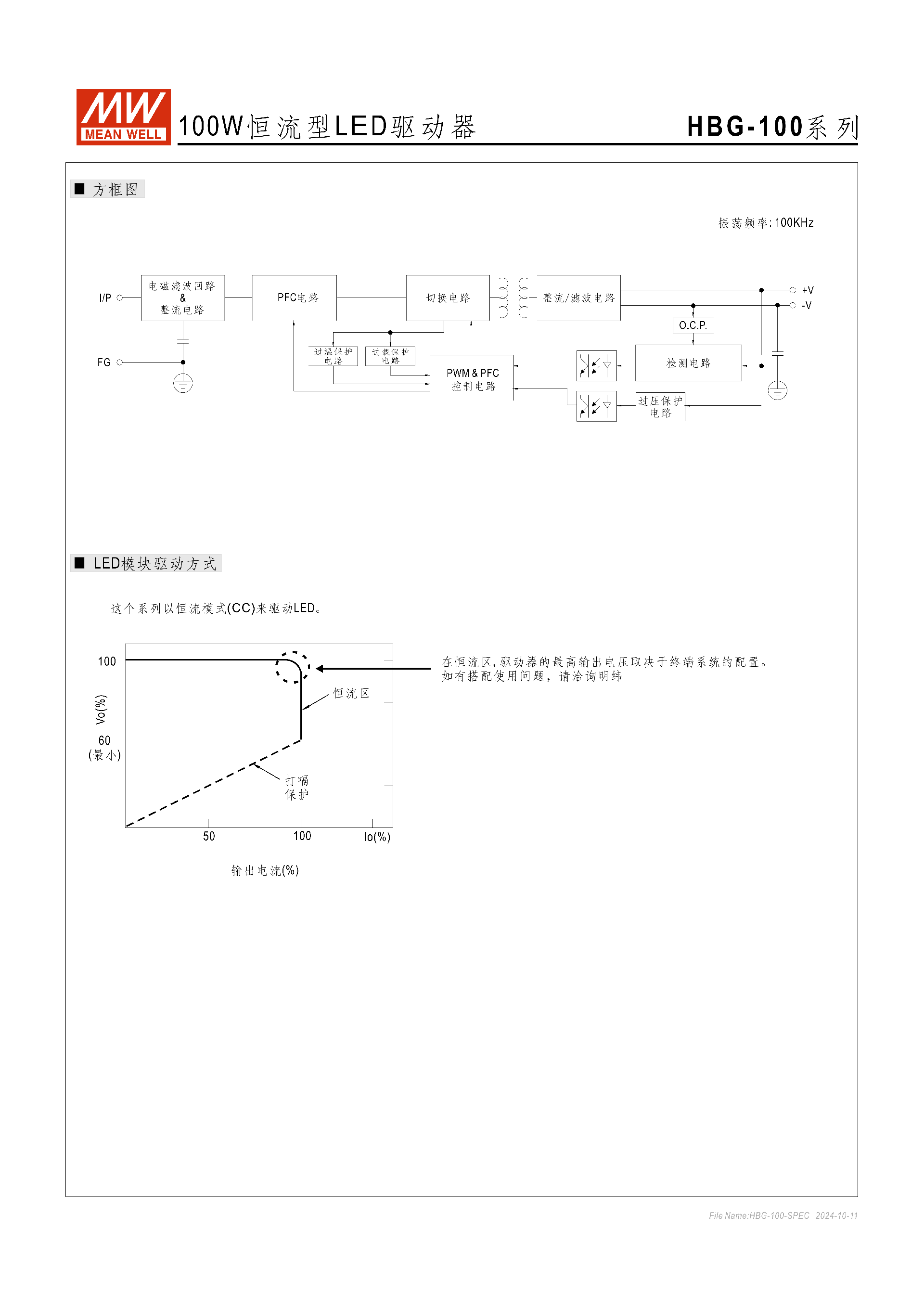

三、關鍵電氣規格（核心數字標注）

  1. 輸入?yún)?shù)：交流輸入90~305VAC，直流輸入 127~431VDC；頻率范圍47~63Hz；浪涌電流冷啟動 60A/230VAC（50% Ipeak，twidth=550μs）。

  2. 輸出參數：

    • 額定輸出電壓：24V/36V/48V/60V，對應恒電流范圍分別為 2.4~4A、1.62~2.7A、1.2~2A、1.0~1.6A；

    • 開路電壓：25V (24V)/37V (36V)/49V (48V)/62V (60V)（A/AB 型最大）；

    • 過壓保護關斷電壓：28~35V (24V)/41~49V (36V)/54~63V (48V)/65~75V (60V)，重啟恢復；

    • 電流精度：±5.0% 最大，電流調整范圍 5.0%@額定電流（A/AB 型）。

  3. 功率與失真：

    • 功率因數（PF）：115/230VAC≥0.96，277VAC≥0.94（滿載 Typ.）；

    • 總諧波失真（THD）：THD<20%（負載≥60%/115/230VAC，負載≥75%/277VAC）；

    • 漏電流：<0.75mA/277VAC；過流保護：95~108% 恒流限制模式。

  4. 啟動時間：冷機啟動2000ms/115VAC，500ms/230VAC（頻繁開關機將延長啟動時間）。

  5. 絕緣與耐壓：

    • 耐壓：I/P-O/P3.75KVAC、I/P-FG2KVAC、O/P-FG0.5KVAC；

    • 絕緣阻抗：I/P-O/P/I/P-FG/O/P-FG100M Ohms/500VDC/25℃/70%RH。

四、調光與控制功能

該系列提供多種調光 / 調流方案，不同型號功能專屬，核心規則如下：

  1. A/AB 型專屬：通過內部電位器調整電流輸出值，為基礎調流功能。

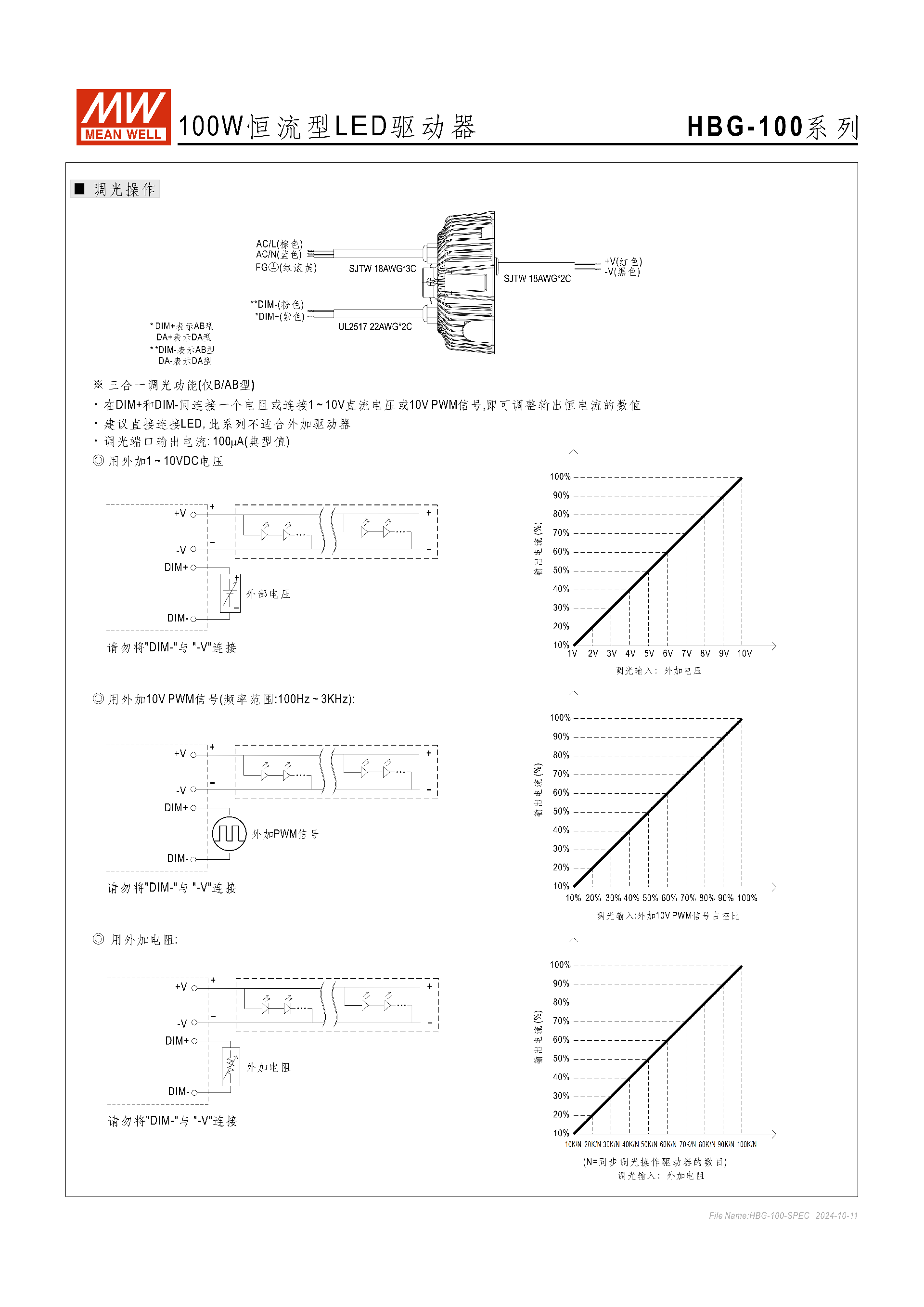

  2. B/AB 型專屬（三合一調光）：在 DIM+（紫色）與 DIM-（粉色）端口實現，禁止將 DIM - 與 - V 連接，調光端口輸出電流典型值 100μA，三種方式：

    • 1~10Vdc 電壓：1V 對應 10% 輸出電流，10V 對應 100%；

    • 10V PWM 信號：頻率 100Hz~3KHz，占空比 10%~100% 對應輸出電流同比例；

    • 外接電阻：10K/N~100K/N（N 為同步調光驅動器數），電阻值與輸出電流正相關。

  3. DA 型專屬（DALI 控制）：

    • 在 DA + 與 DA - 端口接入 DALI 信號，符合 IEC62386-101/102/207 規范；

    • 支持DALI 協議 16 組和 64 個地址，開機默認8% 輸出電流。

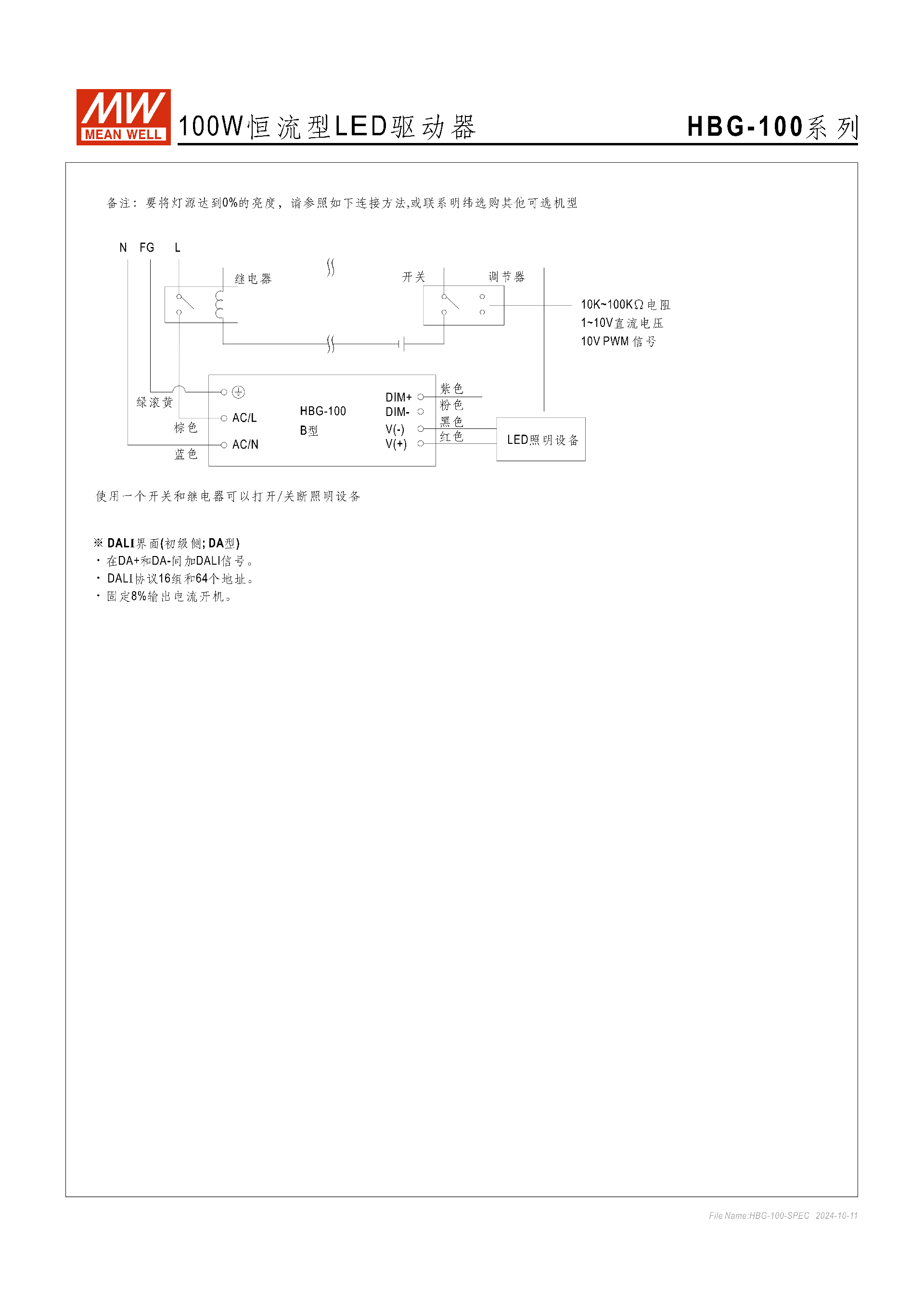

  4. 全系列滅燈：需通過開關 + 繼電器 + 1~10Vdc/PWM/ 電阻組合實現，無直接 0% 亮度調檔，可咨詢明緯選購專屬機型。

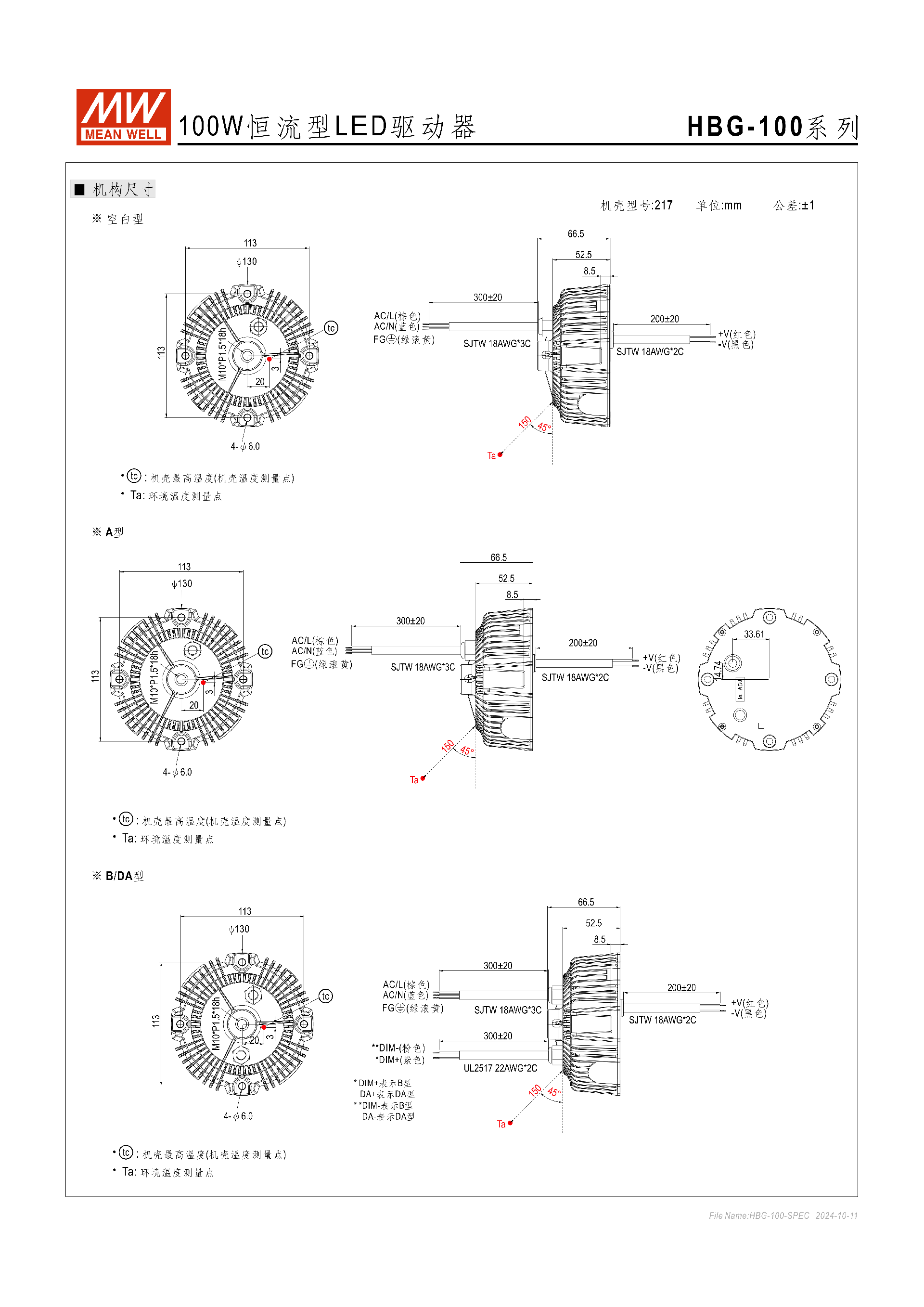

五、結構與尺寸

  1. 基礎尺寸：圓形外殼φ130mm66.5mm（DH），公差 ±1mm；單臺重量1.18Kg，包裝規格 12pcs/15.7Kg/1.43CUFT（Blank/A/B 型）、1.89CUFT（E 型）。

  2. 線材配置：采用 SJTW 18AWG2C/3C、UL2517 22AWG2C 線材，不同型號線材端口不同，核心端口顏色定義：

    • 交流：AC/L（棕色）、AC/N（藍色）；

    • 直流：+V（紅色）、-V（黑色）；

    • 接地：FG（綠滾黃）；

    • 調光：DIM+/DA+（紫色）、DIM-/DA-（粉色）。

  3. 安裝孔位：4-φ6.0 孔位，搭配 M10P1.518h 固定件，不同型號溫度測量點（Ta/TC）位置不同。

六、應用與安裝要求

  1. 適用場景：LED 天井燈、射燈、聚光燈、舞臺燈、工礦燈等，戶內戶外均適用，可用于 Class I, Division 2 類危險地點。

  2. 安裝方式：支持吊桿型、鏈條型、投射燈式、天井燈 / 工礦燈式安裝。

  3. 組裝核心要求：

    • 產品包裝破損需檢查外觀，無裂縫、無摔落撞擊損傷；

    • 螺絲及吊模栓需加裝彈簧華司并確實鎖緊；

    • 包含該驅動器的燈具總限重 10 公斤；

    • 海拔高于 2000 米時，無風扇機型環溫需按3.5℃/1000 米調降。

  4. 特殊說明：低輸入電壓下需減額輸出（參考靜態特性曲線）；DA 型效率比典型規格低 1%；終端設備制造商需對整套裝置重新做 EMC 確認。

七、特性曲線與安全規范

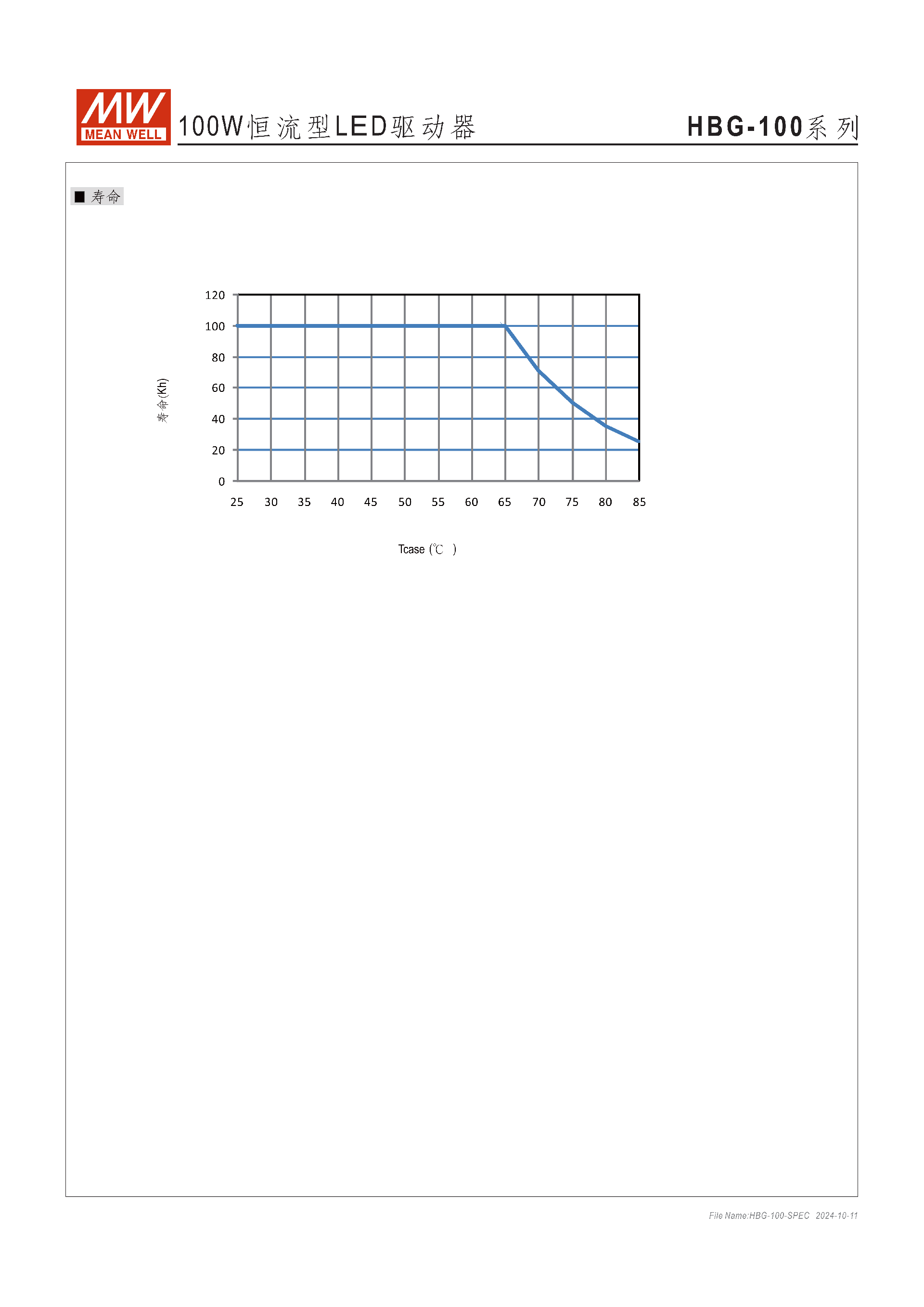

  1. 核心特性曲線：輸出負載 vs 環境 / 機殼溫度、靜態特性、THD / 功率因數 / 效率 vs 負載、壽命 vs 機殼溫度曲線，均為產品應用的重要參考（低電壓 / 高溫需減額）。

  2. 安全與電磁兼容規范：

    • 安全：UL8750 (HL)、CSA C22.2 No.250.13-12、ENEC BS EN/EN61347、GB19510 等，36A/48A/60A 符合 IS 15885；

    • 電磁發射：BS EN/EN55015、GB/T 17743、GB17625.1 等；

    • 電磁抗擾：BS EN/EN61000-4、BS EN/EN61547 等，浪涌抗擾度線對地 4KV、線對線 2KV。

關鍵問題

問題 1（產品選型）：HBG-100 系列不同型號的 IP 等級和核心功能如何區分，應根據什么場景選型？

答案：該系列分 Blank、A、B、AB、DA 五種標準品，Blank/DA/B 型為IP67，A/AB 型為IP65；功能上 Blank 僅固定電流輸出，A 型支持內部電位器調流，B 型支持三合一調光，AB 型兼具調流與三合一調光，DA 型為 DALI 控制。選型參考：戶外高防護需求選 IP67（Blank/B/DA），室內需靈活調流選 A/AB；常規固定亮度選 Blank，手動簡易調流選 A，多方式調光選 B/AB，智能組網調光（需 DALI 協議）選 DA。

問題 2（調光操作）：HBG-100 系列 B/AB 型的三合一調光具體實現方式是什么，有哪些操作禁忌？

答案：B/AB 型通過 DIM+（紫色）和 DIM-（粉色）端口實現三合一調光，調光端口輸出電流典型值 100μA，三種方式：①外接 1~10Vdc 電壓，1V 對應 10% 輸出電流，10V 為 100%；②外接 10V PWM 信號（頻率 100Hz~3KHz），占空比與輸出電流比例一致；③外接 10K/N~100K/N 電阻（N 為同步調光驅動器數），電阻值與輸出電流正相關。核心禁忌：嚴禁將 DIM - 端口與 - V（直流負極）連接，否則會造成設備故障。

問題 3（應用限制）：HBG-100 系列在實際安裝和使用中，有哪些關鍵的環境與安裝限制要求？

答案：①溫度與海拔：機殼工作溫度限 - 40℃~+85℃，海拔高于 2000 米時，無風扇機型按 3.5℃/1000 米調降環境溫度；②電壓與負載：低輸入電壓下需減額輸出，參考靜態特性曲線；③安裝負載：包含該驅動器的燈具總重量不得超過 10 公斤；④組裝要求：固定螺絲 / 吊模栓必須加裝彈簧華司并鎖緊，防止燈具掉落；⑤EMC 與效率：DA 型效率比典型規格低 1%，終端設備需重新做 EMC 確認；⑥調光與滅燈：無直接 0% 亮度調檔，需通過開關 + 繼電器組合實現，禁止 DIM-/DA - 與直流負極連接。
