明緯 HBG-60-P 系列是 60W 恒流型 LED 驅動器，采用圓形 PCB 外型、ClassII 設計，內置主動式 PFC 功能，輸入電壓覆蓋90~295VAC/127~417VDC，提供1050mA、1400mA、2100mA三種額定輸出電流型號，轉換效率最高達90%，無風扇自然風冷設計，工作溫度為 **-40°C~+70°C**，壽命超50000 小時且享有5 年保固，適配 LED 天井燈、射燈等多種 LED 燈具，同時具備過流、過溫等保護功能，通過多項安規認證，MTBF 值最高達4523.2K hrs。
一、產品基礎信息
明緯 HBG-60-P 系列為 60W 交流變直流 PCB 型 LED 恒流驅動器，主打圓形外殼設計，定位 Class2 電源、ClassII 設計，內置主動式 PFC 功能，無風扇自然風冷散熱，核心適配LED 天井燈、射燈、聚光燈、投光燈等 LED 照明產品，產品壽命 **>50000 小時 **，提供5 年保固服務。

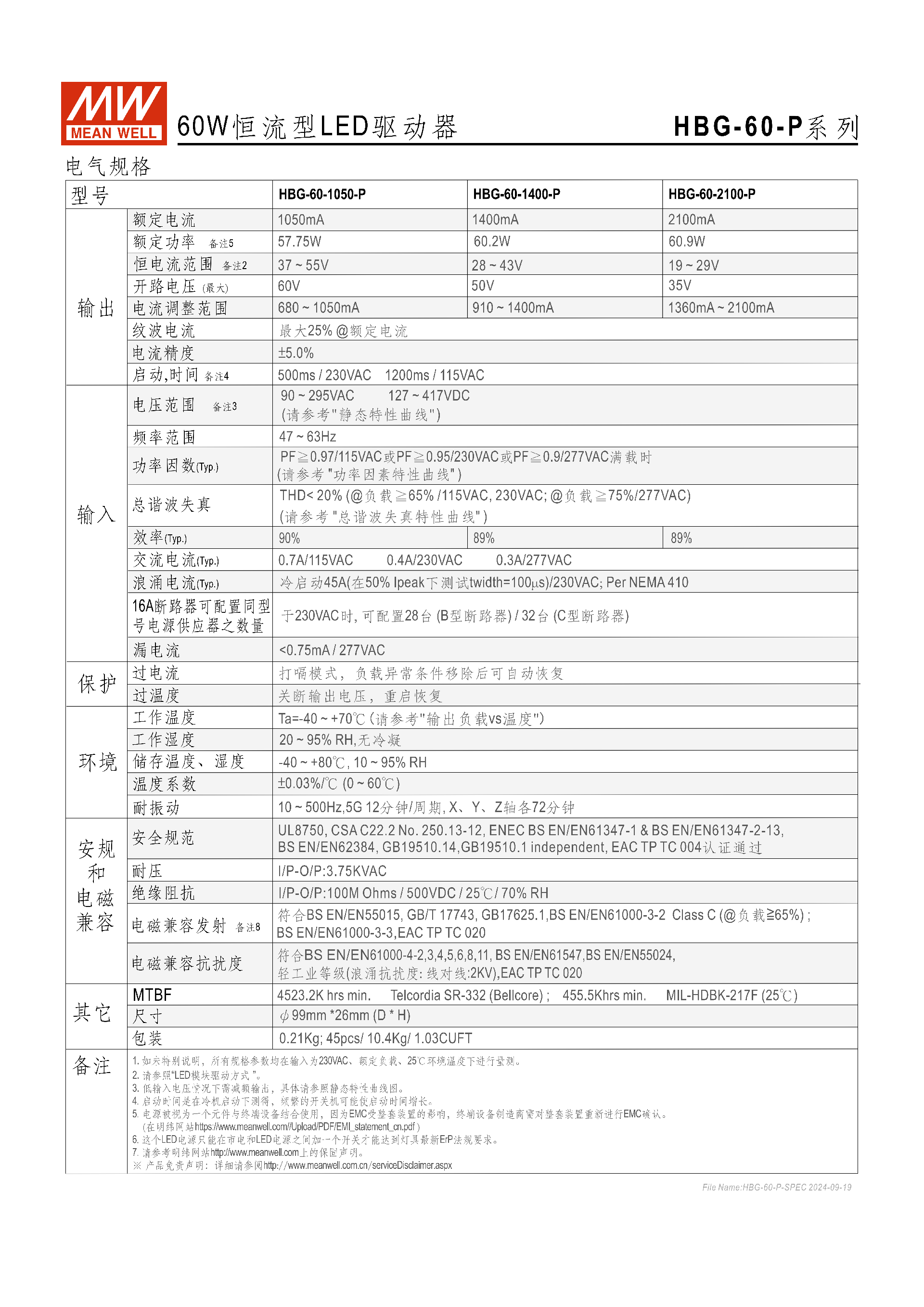

二、核心型號與輸出參數
該系列分 3 款核心型號，額定輸出電流分別為 1050mA、1400mA、2100mA，各型號輸出參數差異化明顯，關鍵數值如下表：
| 型號 | 額定電流 | 額定功率 | 恒電流電壓范圍 | 最大開路電壓 | 電流調整范圍 |
|---|---|---|---|---|---|
| HBG-60-1050-P | 1050mA | 57.75W | 37~55V | 60V | 680~1050mA |
| HBG-60-1400-P | 1400mA | 60.2W | 28~43V | 50V | 910~1400mA |
| HBG-60-2100-P | 2100mA | 60.9W | 19~29V | 35V | 1360~2100mA |
| 全系列紋波電流最大 25%@額定電流，電流精度 ±5.0%，啟動時間為 500ms/230VAC、1200ms/115VAC（冷機啟動）。 |
三、輸入?yún)?shù)
電壓范圍：90~295VAC、127~417VDC，低輸入電壓下需減額輸出；
頻率范圍：47~63Hz；

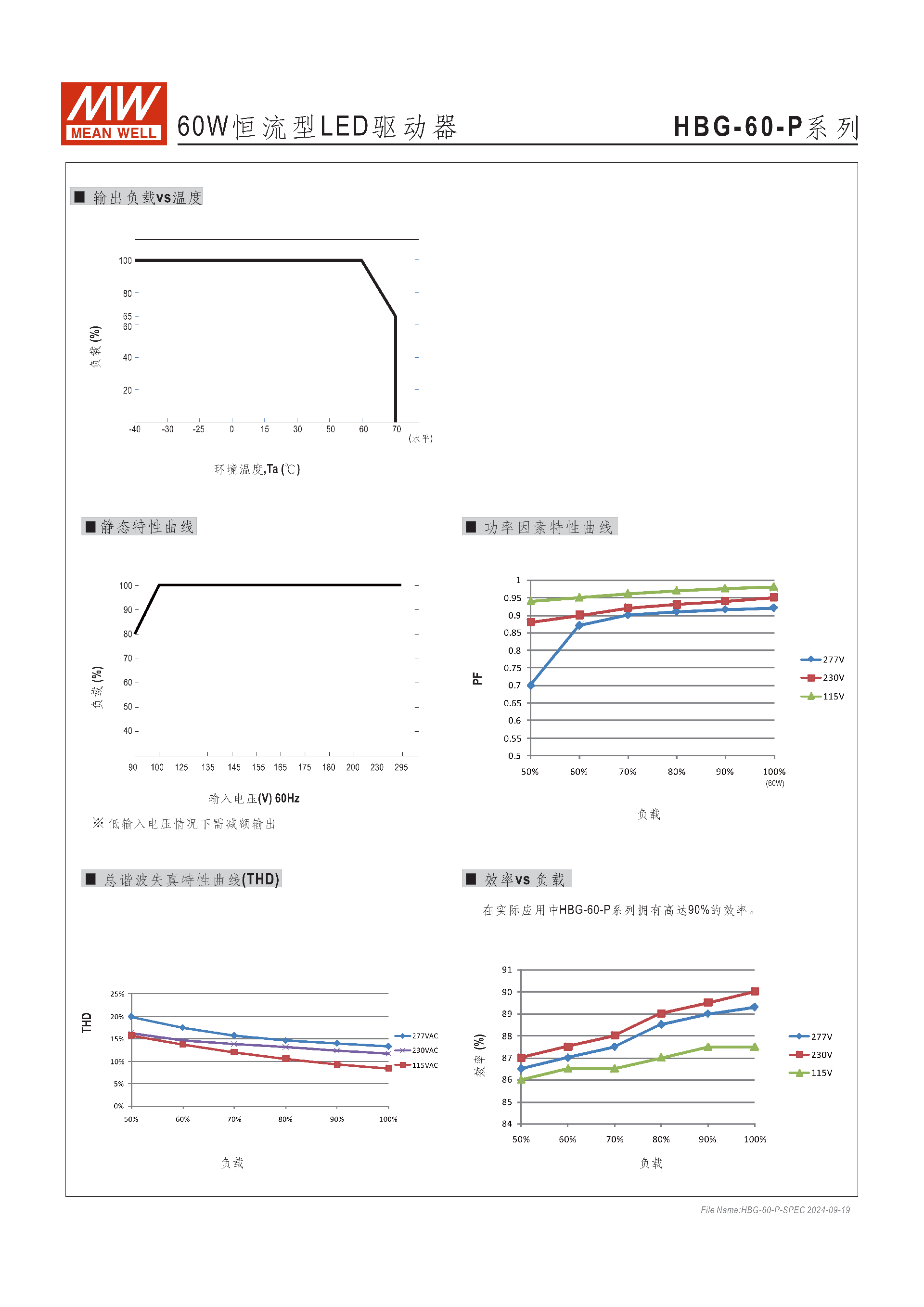

功率因數：滿載時 PF≧0.97/115VAC、PF≧0.95/230VAC、PF≧0.9/277VAC；
總諧波失真：THD<20%（負載≧65%/115/230VAC；負載≧75%/277VAC）；
轉換效率：典型值最高90%（1050mA 型號），1400/2100mA 型號為 89%；
浪涌電流：冷啟動 45A (50% Ipeak，twidth=100μs)/230VAC；漏電流 < 0.75mA/277VAC；
斷路器配置：230VAC 時，B 型可配 28 臺、C 型可配 32 臺同型號電源。
四、保護功能
過電流保護：采用打嗝模式，負載異常條件移除后可自動恢復；
過溫度保護：溫度超標時直接關斷輸出電壓，需重啟恢復；
整體設計符合 LED 燈具驅動的安全防護需求。
五、環境與物理特性
工作環境：溫度 **-40~+70℃**，濕度 20~95% RH（無冷凝）；
儲存環境：溫度 **-40~+80℃**，濕度 10~95% RH；
溫度系數：±0.03%/℃（0~60℃）；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各測試 72 分鐘；

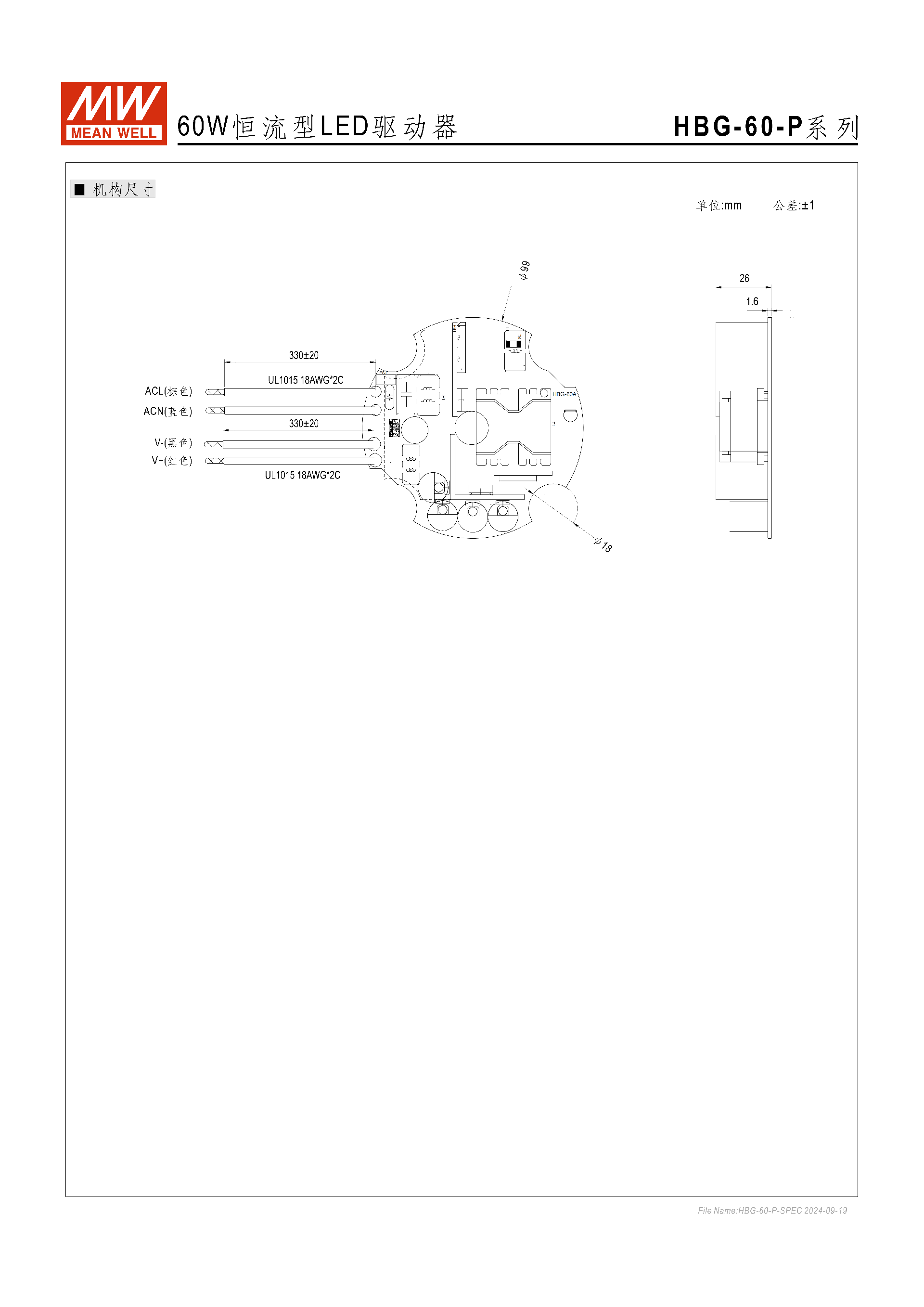

產品尺寸：ψ99mm26mm（DH），單重 0.21Kg，45pcs / 箱（總重 10.4Kg，體積 1.03CUFT）；
接線：采用 UL1015 18AWG*2C 線材，ACL (棕)、ACN (藍) 為交流輸入，V-(黑)、V+(紅) 為直流輸出。
六、安規與電磁兼容
安全規范：通過UL8750、CSA C22.2 No.250.13-12、GB19510.1/14、EAC TP TC 004等多項認證；
電氣絕緣：耐壓 I/P-O/P:3.75KVAC；絕緣阻抗 I/P-O/P:100M Ohms / 500VDC /25℃/70%RH；
電磁兼容發射：符合BS EN/EN55015、GB/T 17743、GB17625.1等標準；
電磁兼容抗擾度：符合BS EN/EN 61000-4 系列、EN61547等，輕工業等級，浪涌抗擾度線對線 2KV。
七、其它關鍵信息
驅動方式：純 ** 恒流模式 (CC)** 驅動 LED，恒流區最高輸出電壓由終端系統配置決定；
MTBF（平均無故障時間）：最小值4523.2K hrs（Telcordia SR-332 標準）、455.5K hrs（MIL-HDBK-217F 標準，25℃）；
電路振蕩頻率：50KHz；
法規要求：市電與電源間需加開關以滿足燈具最新 ErP 法規；終端設備制造商需對整套裝置重新做 EMC 確認。
關鍵問題
問題：明緯 HBG-60-P 系列三款核心型號的額定電流和對應恒流電壓范圍分別是多少？答案：HBG-60-1050-P 額定電流 1050mA，恒流電壓范圍 37~55V；HBG-60-1400-P 額定電流 1400mA，恒流電壓范圍 28~43V；HBG-60-2100-P 額定電流 2100mA，恒流電壓范圍 19~29V。
問題：該系列驅動器的輸入電壓范圍、工作溫度范圍及核心保護功能分別是什么？答案：輸入電壓范圍為 90~295VAC、127~417VDC；工作溫度范圍是 - 40°C~+70°C；核心保護功能為過電流保護（打嗝模式，異常移除后自動恢復）和過溫度保護（關斷輸出，重啟恢復）。
問題：該系列驅動器在功率因數、轉換效率方面的核心指標及安規認證特點是什么？答案：功率因數滿載時 PF≧0.97/115VAC、PF≧0.95/230VAC、PF≧0.9/277VAC；轉換效率典型值最高 90%，其余兩款為 89%；安規方面通過 UL8750、GB19510 系列、EAC 等國內外多項認證，耐壓達 3.75KVAC，絕緣阻抗 100M Ohms/500VDC，同時符合多項 EMC 發射與抗擾度標準。
