HBG-60 系列 60W 恒流型 LED 驅動器為明緯出品的圓形外殼 Class II 設計電源，輸入電壓覆蓋90~295VAC/127~417VDC，分1050mA、1400mA、2100mA三款額定輸出電流機型，具備主動式 PFC功能，功率因數最高達0.97，轉換效率 Typ. 達90%，無風扇自然風冷設計可在 **-40℃~+85℃機殼溫度下工作，擁有過流、過溫等保護機制，MTBF 最低達455.5Khrs**，壽命超50000 小時且提供5 年保固，適配 LED 天井燈、射燈等多種 LED 燈具，機身尺寸為ψ110mm*60.5mm。

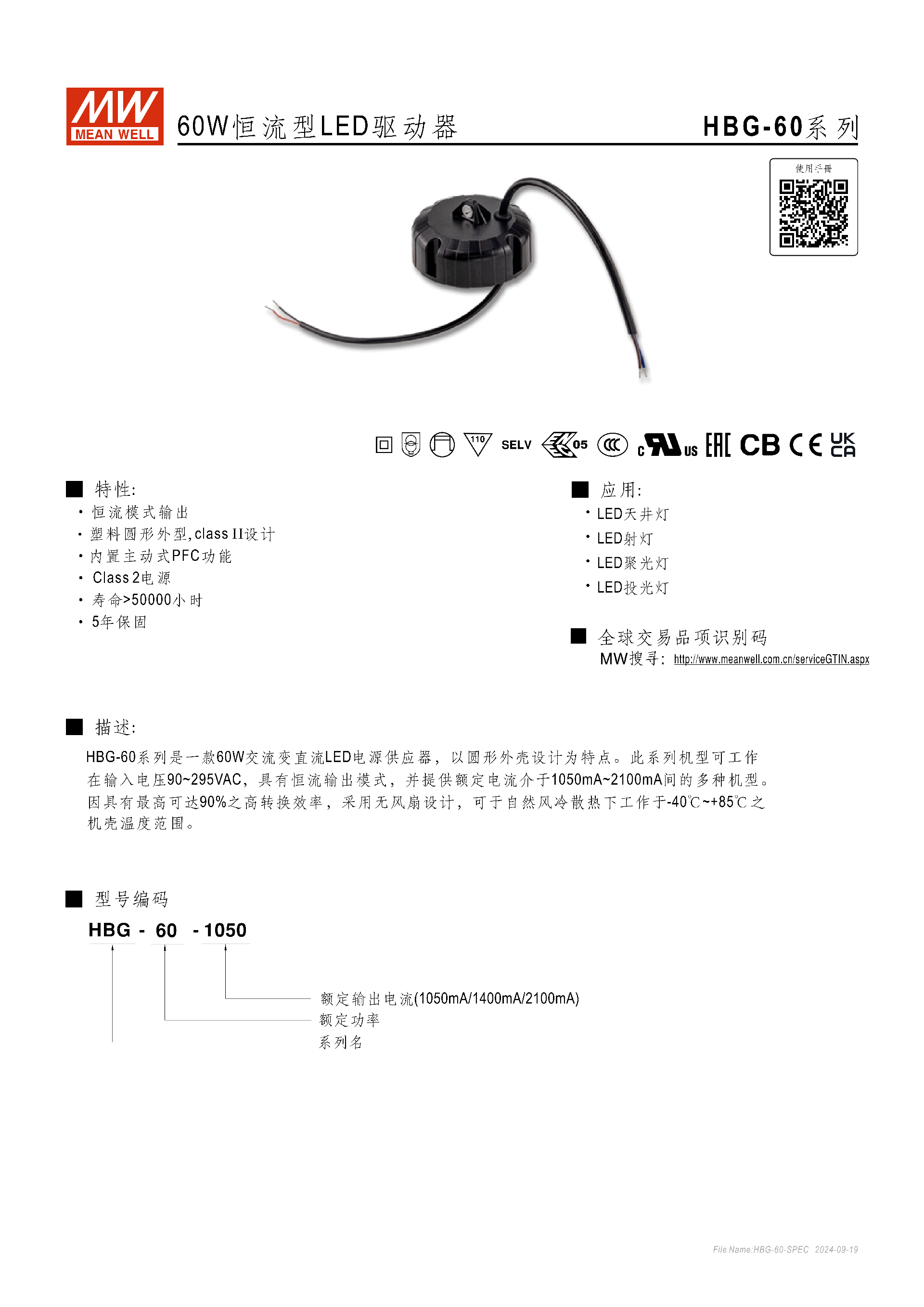

HBG-60 系列是明緯推出的60W 恒流型 LED 驅動器，為交流變直流電源供應器，采用塑料圓形外殼設計，屬于 Class II、電源 Class 2 設計，內置主動式 PFC 功能，無風扇自然風冷散熱，壽命 > 50000 小時，官方提供5 年保固，MTBF 最低為 455.5Khrs（MIL-HDBK-217F/25℃）、最高 4523.2Khrs（Telcordia SR-332），適配LED 天井燈、射燈、聚光燈、投光燈等應用場景。
二、型號編碼規則
型號由系列名 + 額定功率 + 額定輸出電流組成，如 HBG-60-1050，其中 60 為 60W 額定功率，1050/1400/2100 分別代表 1050mA、1400mA、2100mA 額定輸出電流，為核心三款機型。
三、核心電氣規格

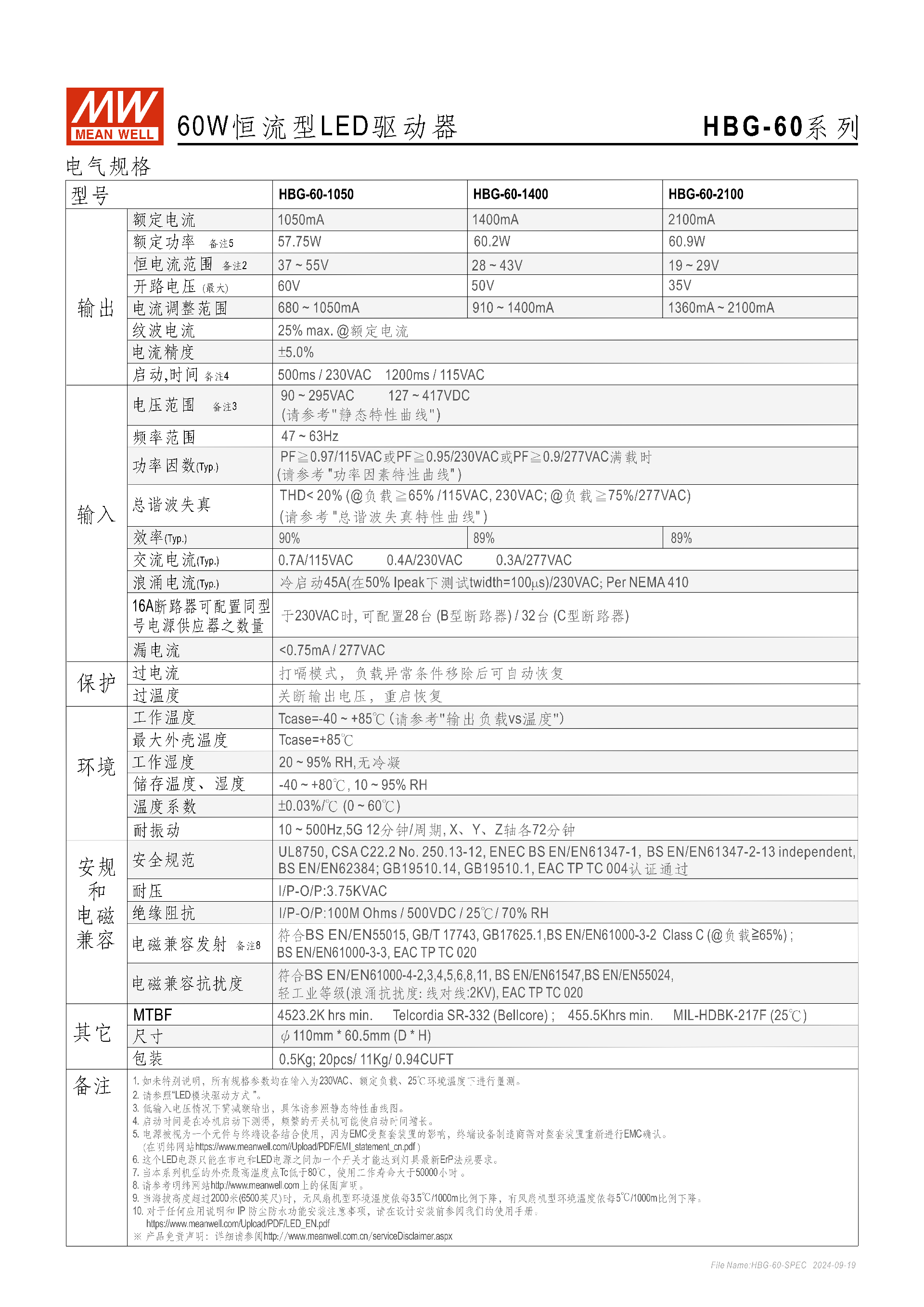

三款機型的核心輸出 / 輸入規格如下表，所有未特別說明參數均在 230VAC 輸入、額定負載、25℃環境下測量：
| 規格項 | HBG-60-1050 | HBG-60-1400 | HBG-60-2100 | 通用輸入規格 |
|---|---|---|---|---|
| 額定輸出電流 | 1050mA | 1400mA | 2100mA | 電壓：90~295VAC/127~417VDC |
| 額定功率 | 57.75W | 60.2W | 60.9W | 頻率：47~63Hz |
| 恒電流范圍 | 37~55V | 28~43V | 19~29V | 功率因數：≥0.97/115VAC |
| 開路電壓 (最大) | 60V | 50V | 35V | 效率 Typ.：90%/89%/89% |
| 電流調整范圍 | 680~1050mA | 910~1400mA | 1360~2100mA | 浪涌電流：45A/230VAC (50% Ipeak) |
| 紋波電流 | 25% max.@額定電流 | 同左 | 同左 | 漏電流：<0.75mA/277VAC |
| 電流精度 | ±5.0% | 同左 | 同左 | 總諧波失真：THD<20%（特定負載） |
四、保護機制
該系列驅動器具備完善的電氣保護功能，且保護后具備相應恢復機制：
過電流保護：采用打嗝模式，當負載異常條件移除后可自動恢復；
過溫度保護：機殼溫度過高時關斷輸出電壓，溫度恢復后重啟恢復；
漏電流控制：277VAC 工況下漏電流 < 0.75mA，保障使用安全。
五、環境與物理特性
工作環境：機殼工作溫度Tcase=-40℃~+85℃，最大外殼溫度 85℃；工作濕度 20~95% RH（無冷凝）；儲存溫濕度 - 40~+80℃、10~95% RH；溫度系數 ±0.03%/℃（0~60℃）；
耐振動：10~500Hz、5G 振動環境，12 分鐘 / 周期，X、Y、Z 軸各測試 72 分鐘；

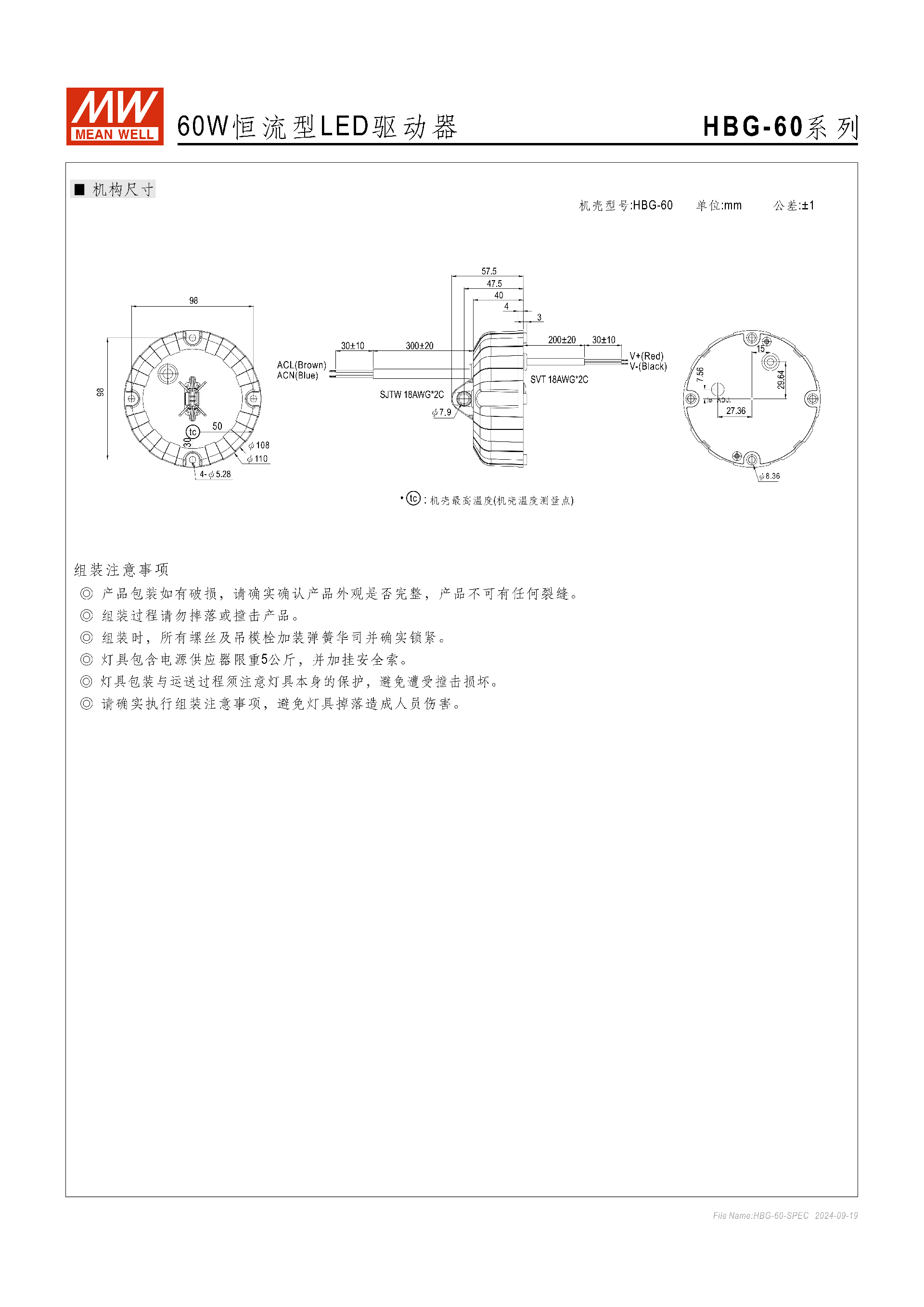

物理尺寸：機身尺寸ψ110mm * 60.5mm（直徑 * 高度），公差 ±1mm；
包裝規格：單臺重 0.5Kg，20 臺為一箱，整箱重 11Kg，體積 0.94CUFT；
線材規格：配備 SVT 18AWG2C、SJTW 18AWG2C 線材，接線標識為 V+(紅)、V-(黑)、ACL (棕)、ACN (藍)。
六、安規與電磁兼容
安全規范：通過 UL8750、CSA C22.2 No.250.13-12、ENEC BS EN/EN61347、GB19510.1/14、EAC TP TC 004 等多國權威認證；
絕緣與耐壓：輸入 - 輸出耐壓3.75KVAC；絕緣阻抗100M Ohms / 500VDC / 25℃ / 70%RH；
電磁兼容：發射端符合 BS EN/EN 55015、GB/T 17743、GB17625.1 等標準；抗擾度符合 BS EN/EN 61000-4 系列標準，輕工業等級，線對線浪涌抗擾度 2KV。
七、關鍵使用與組裝注意事項

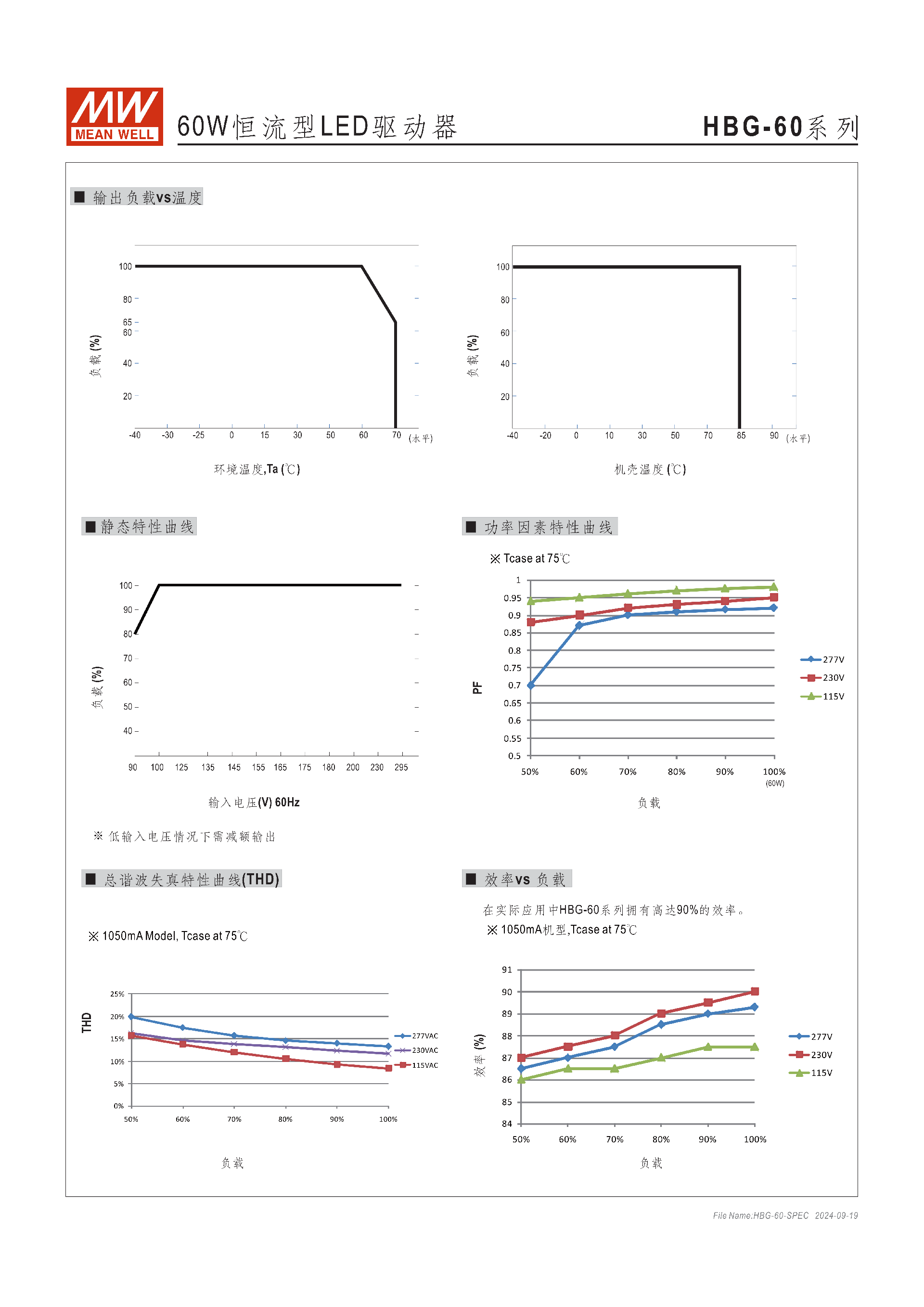

降額使用：低輸入電壓下需減額輸出；海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m比例下降；
法規要求：僅在市電與 LED 電源之間加裝開關，才能滿足燈具最新 ErP 法規；

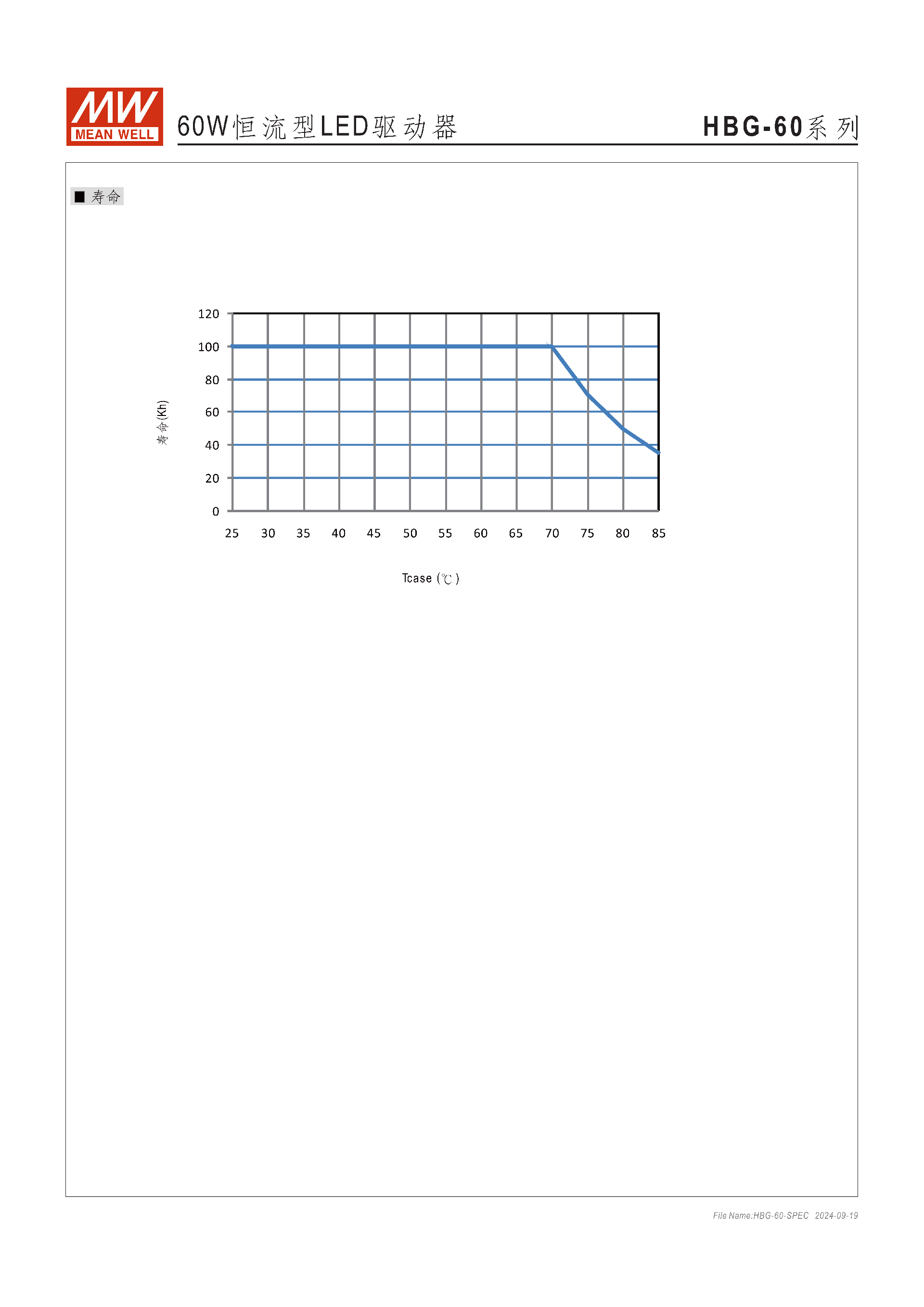

壽命關聯：機殼最高溫度點 Tc 低于 80℃時，產品使用壽命大于 50000 小時；
組裝要求：組裝時螺絲及吊模栓需加裝彈簧華司并鎖緊；燈具含電源供應器總限重 5 公斤，且需加掛安全索，避免掉落傷人；
EMC 確認：電源作為元件與終端設備結合時，終端制造商需對整套裝置重新做 EMC 確認；
運輸與檢查：產品包裝破損需檢查外觀完整性，無裂縫；組裝、運輸過程避免摔落、撞擊。
八、驅動與工作特性
采用 ** 恒流模式 (CC)** 驅動 LED，恒流區驅動器最高輸出電壓由終端系統配置決定；

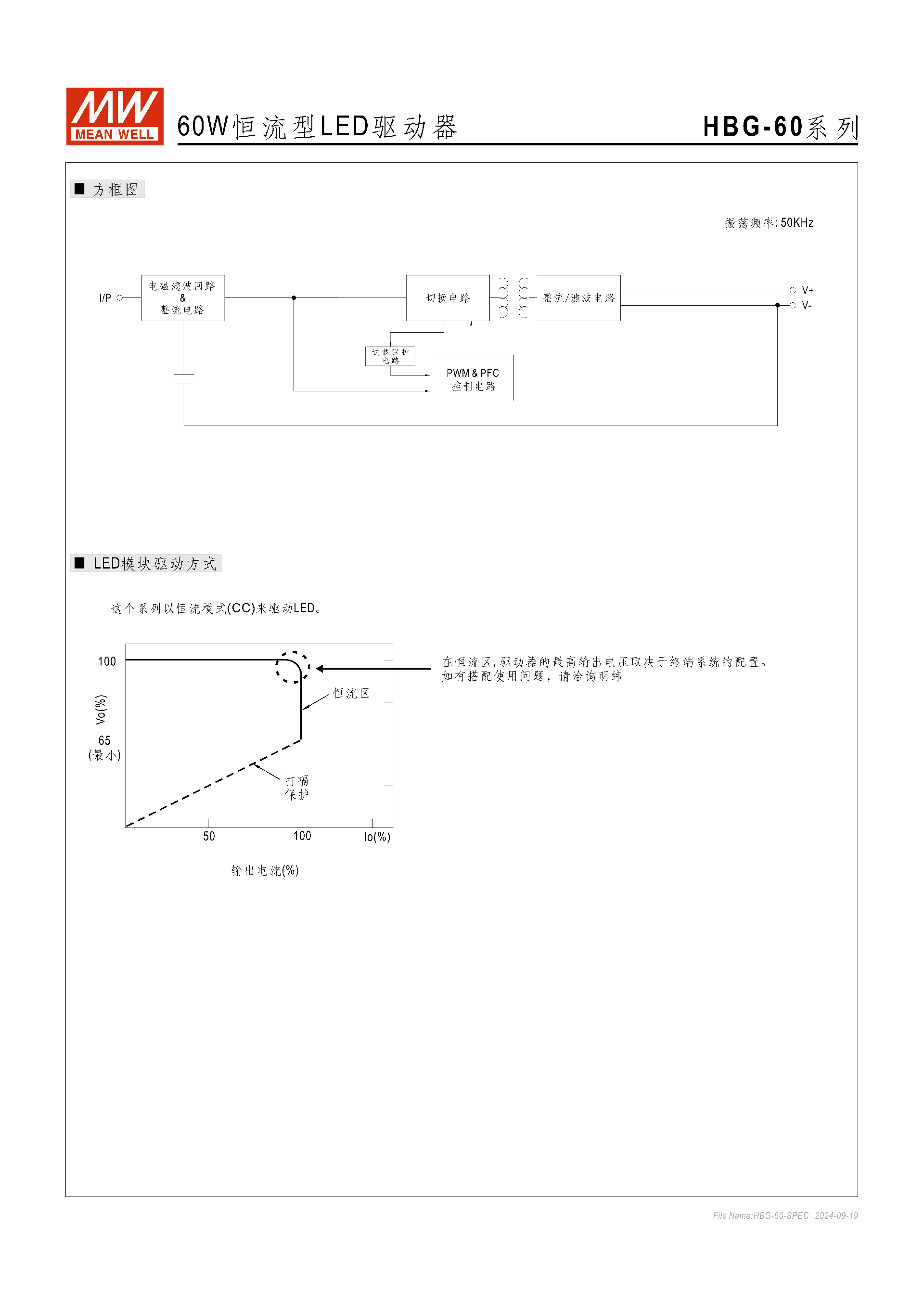

振蕩頻率為 50KHz，電路包含電磁濾波回路、整流電路、PWM&PFC 控制電路、切換電路、整流 / 濾波電路；
斷路器配置：230VAC 時，B 型斷路器可配置 28 臺同型號電源，C 型斷路器可配置 32 臺。
關鍵問題
問題 1（產品選型類）：HBG-60 系列三款機型的輸出電壓和電流調節范圍有何差異，適配不同電壓區間的 LED 燈具該如何選型？
答案：HBG-60-1050 恒電流范圍 37~55V、電流調節 680~1050mA，適配 37-55V 區間的 LED 燈具；HBG-60-1400 恒電流范圍 28~43V、電流調節 910~1400mA，適配 28-43V 區間燈具；HBG-60-2100 恒電流范圍 19~29V、電流調節 1360~2100mA，適配 19-29V 區間燈具，選型核心匹配 LED 燈具的額定電壓區間與電流需求。
問題 2（使用環境類）：HBG-60 系列在特殊環境（高海拔、高溫）下使用有哪些降額要求，如何保障其使用壽命？
答案：1. 高海拔：海拔超 2000 米時，無風扇的該系列機型環境溫度按 3.5℃/1000m 比例下降；2. 高溫：機殼最高溫度點 Tc 需控制在 80℃以下，才能保證使用壽命大于 50000 小時，且其最大機殼工作溫度為 85℃，不可超溫使用；3. 低輸入電壓工況下，產品需做減額輸出處理，避免過載。
問題 3（安裝與合規類）：HBG-60 系列在組裝和電氣連接時，需遵守哪些關鍵要求以滿足安全和法規標準？
答案：1. 組裝：螺絲及吊模栓加裝彈簧華司并鎖緊，燈具含電源總重不超過 5 公斤且加掛安全索，避免撞擊、摔落；2. 電氣連接：僅在市電與 LED 電源之間加裝開關，滿足燈具最新 ErP 法規要求；3. 合規確認：電源與終端設備結合后，終端制造商需對整套裝置重新進行 EMC 確認；4. 接線需按標識匹配：V+(紅)、V-(黑) 接 LED，ACL (棕)、ACN (藍) 接市電。
