GSV60 系列是明緯推出的60W 歐規壁掛式可換頭 LED 適配器電源，為 Class Ⅱ 無接地設計，內置主動式 PFC功能，交流輸入180~264VAC，提供12V/24V/48V恒壓輸出型號，具備短路 / 過載 / 過壓三重保護，空載消耗 **<0.5W**，自然風冷散熱，適配多種 LED 照明場景，擁有 3 年保固，同時支持定制及快速更換 DC 插頭，電氣與安規均符合歐盟相關法規要求，MTBF 達450Khrs（25℃）。
GSV60 系列是明緯研發的60W 帶主動式 PFC 的歐規壁掛式可換頭 LED 適配器電源，采用 Class Ⅱ/2 無接地設計，基于適配器 “即插即用” 理念打造，空載功率損耗 < 0.5W，符合歐盟照明系統ErP 法規，同時滿足 EMI、諧波電流等歐盟照明設備相關標準，提供3 年保固，適配各類 LED 照明場景。
二、型號編碼與主流型號參數
編碼規則：
標識+系列名+功率+輸出電壓+插頭類型-插座類型插座類型：E（歐式 2 PIN 標準插頭）、I（可換頭，不含插頭）
插頭類型：P1J 為標準款（2.1×5.5×11mm），支持客戶定制其他款式
主流型號核心電氣輸出參數| 型號 | 直流輸出電壓 | 開路電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓精度 ||------|--------------|----------|----------|----------|--------------------|----------|| GSV60 E 12-P1J | 12V | <15V | 4.16A | 50W | 3Vp-p | ±1.5V || GSV60 E 24-P1J | 24V | <28V | 2.5A | 60W | 4.5Vp-p | ±2.25V || GSV60 E 48-P1J | 48V | <57V | 1.25A | 60W | 6.5Vp-p | ±4.5V |
三、關鍵電氣性能指標
通用輸入：交流180~264VAC，頻率47~63Hz，冷啟動浪涌電流最大20A（230VAC），漏電流 <0.25mA（230VAC）；
功率與諧波：功率因數（PF）隨負載提升而升高，總諧波失真THD<20%（230VAC 滿載）；
效率：230VAC 下，12V 款效率86%min、24V 款85%min、48V 款89%min；
其他：線性調整率均為 **±2.0%，滿載啟動時間500ms**（230VAC），溫度系數 ±0.03%/℃（-20~40℃）。
四、保護機制
全系列具備短路、過載、過壓三重保護，且保護模式人性化，異常移除后可自動恢復：
過載保護：觸發閾值為105~160% 額定輸出功率，打嗝模式；
過壓保護：12V 款15.6~18V、24V 款28~32.4V、48V 款57.6~72V，齊納二極管鉗位；
短路保護：打嗝模式，負載異常移除后自動恢復。
五、環境與物理參數
環境適應性
工作：-20~+40℃（高海拔需按比例降額，無風扇機型3.5℃/1000m）、20~95% RH 無冷凝；
儲存：-30~+80℃、10~95% RH；
耐振動：10~500Hz/2G，X/Y/Z 軸各 72 分鐘（12 分鐘 / 周期）。
尺寸與包裝
E 型（歐式插頭）：75.53247.5mm（LWH）、240g / 個，60pcs / 箱，整箱 15.5kg；
I 型（可換頭）：75.539.156.2mm（LWH）、200g / 個，60pcs / 箱，整箱 13.5kg；
平均無故障時間：MTBF 450Khrs（MIL-HDBK-217F，25℃）。
六、安規與電磁兼容（EMC）
安全規范：通過 LVD BS EN/EN61347-1、BS EN/EN61347-2-13 認證；
耐壓與絕緣：輸入 - 輸出耐壓3.75KVAC，輸入 - 輸出絕緣阻抗100MΩ（500VDC/25℃/70%RH）；
EMC 發射：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C（100% 負載）、BS EN/EN61000-3-3；
EMC 抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547，輕工業等級，標準 A。
七、插頭與配線配件
AC 插頭：標配歐式 2PIN，可選購美式 / 英式插頭（與 GEM06-60I 配件通用）；

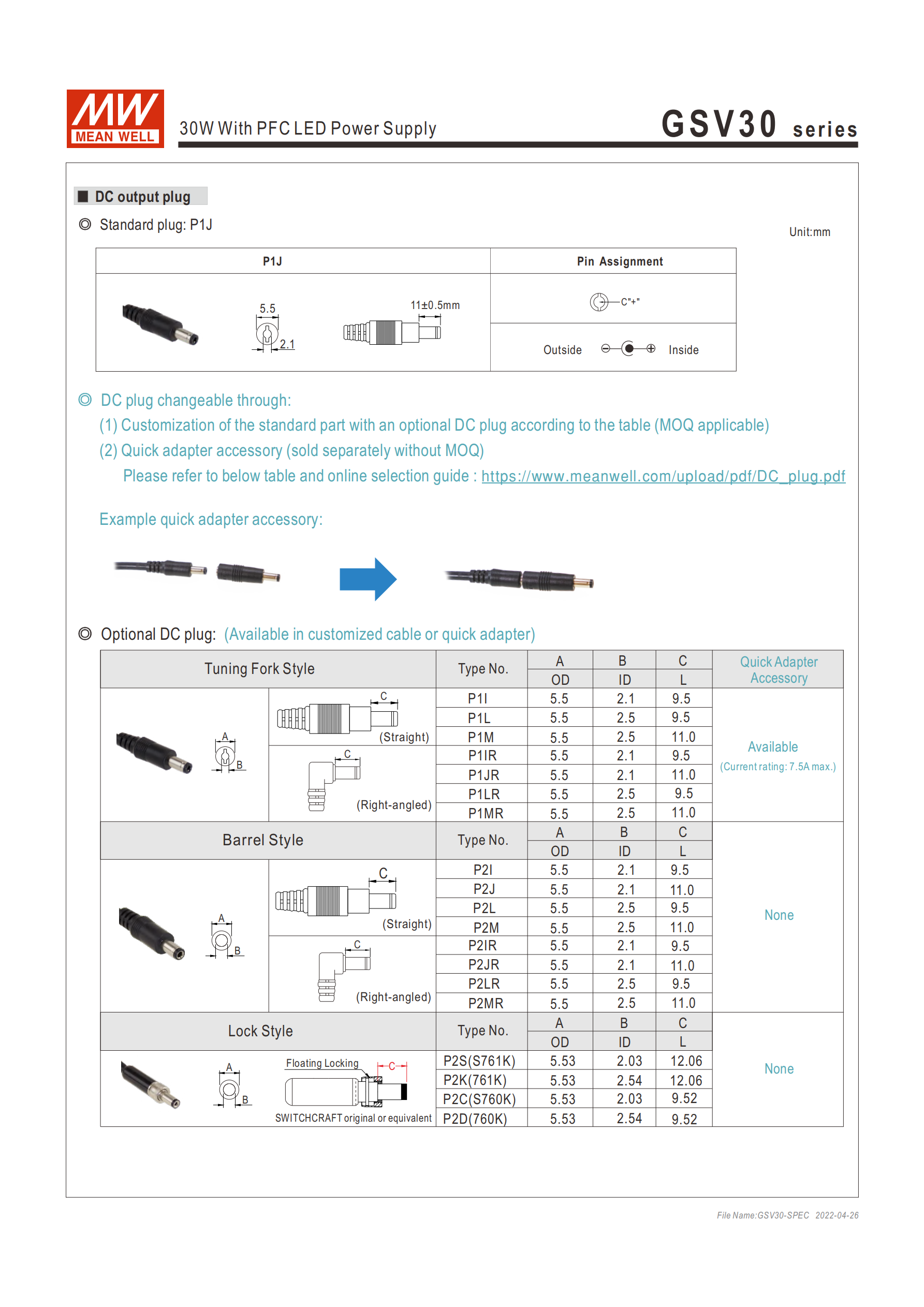

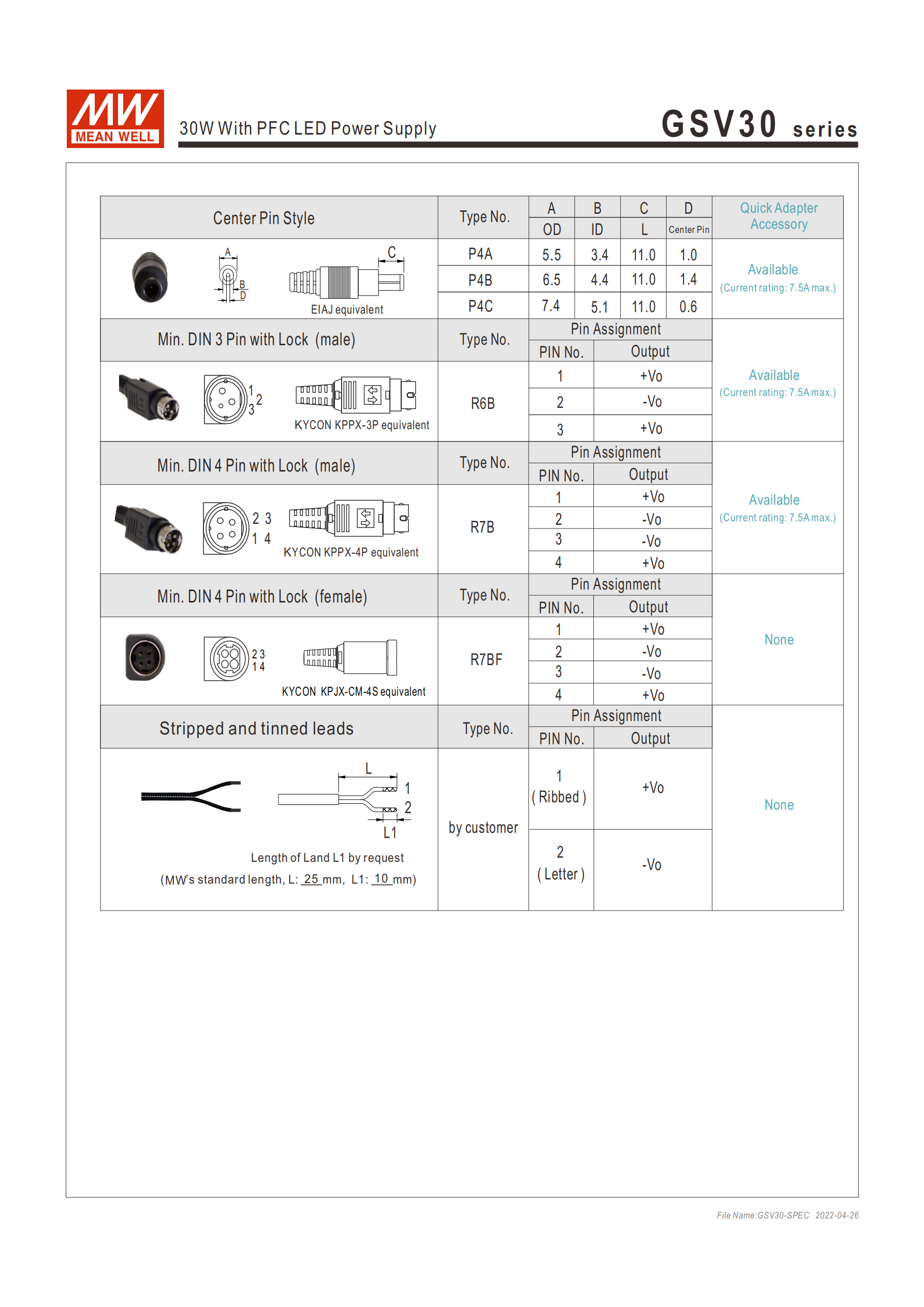

DC 插頭：標準款為 P1J（2.1×5.5×11mm），提供多款快速轉接頭（耐電流最大7.5A），如 P1IR、P1JR、P4A 等，支持定制，轉接頭可單獨購買；
配線：采用 UL2468 系列線材，12V 對應 20AWG、24V 對應 22AWG、48V 對應 24AWG，線材長度可定制。
八、應用與安裝
應用場景：LED 燈帶照明、室內 LED 照明、LED 裝飾照明、商業照明、鏡子照明、臺燈、便攜式照明；

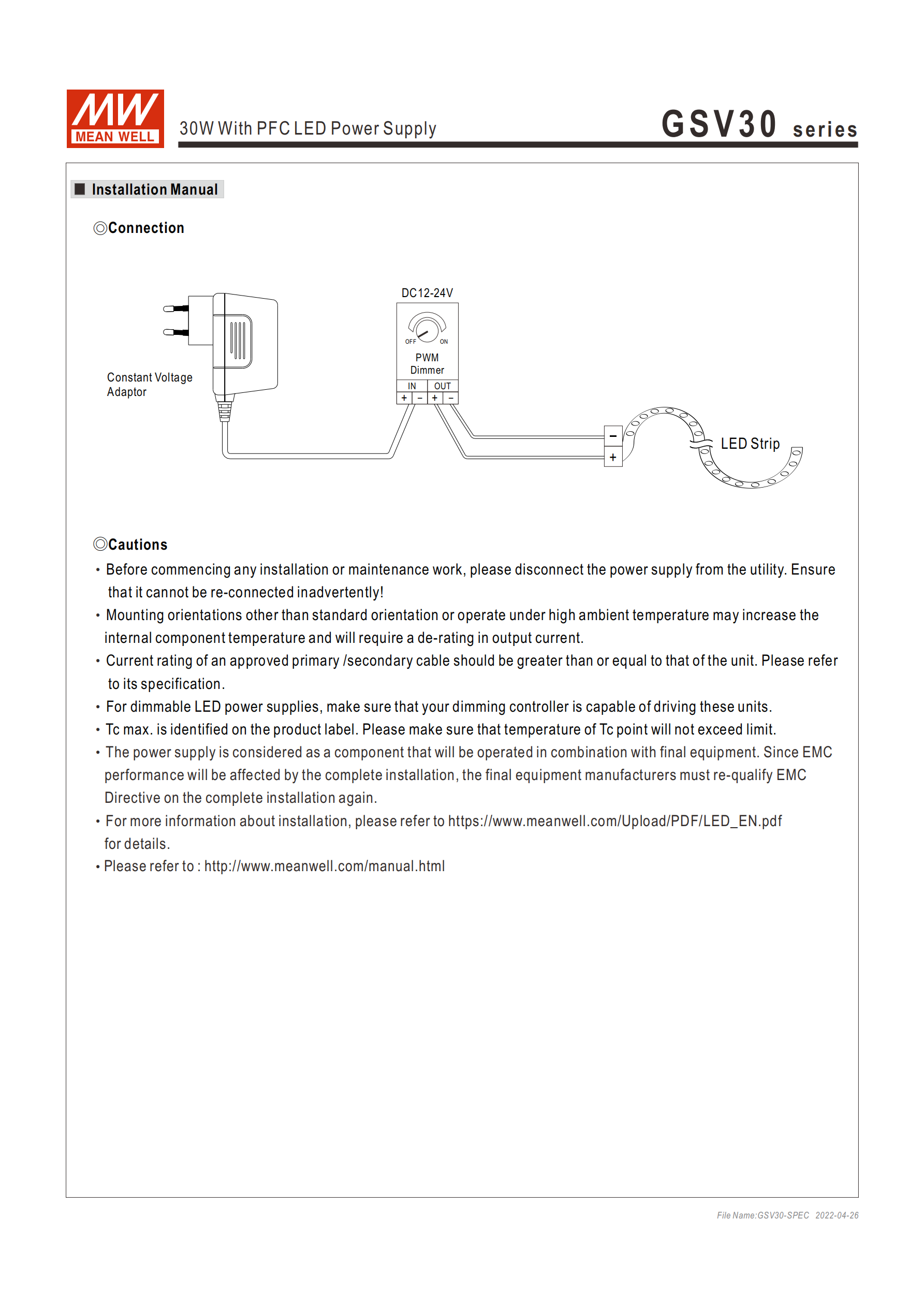

安裝要求
安裝 / 維護前必須斷開電源，避免誤接；
非標準安裝方向或高溫環境下需降低輸出電流，Tc 點（外殼最高溫度）不超標識限值；
配線額定電流需≥設備額定電流，調光場景需匹配兼容的 PWM 調光器；
該電源為組件，與最終設備結合后，制造商需重新完成 EMC 認證；
高海拔（超 2000 米）需按規降額使用。
關鍵問題
問題 1（性能與規格側重）：GSV60 系列不同輸出電壓型號的核心性能差異體現在哪些關鍵指標上？
答案：核心差異集中在額定功率、效率、紋波噪聲、電壓精度、過壓保護閾值及配線規規上：12V 款額定功率 50W，效率 86% min，紋波 3Vp-p，電壓精度 ±1.5V，過壓 15.6~18V，配線 20AWG；24V 款額定功率 60W，效率 85% min，紋波 4.5Vp-p，電壓精度 ±2.25V，過壓 28~32.4V，配線 22AWG；48V 款額定功率 60W，效率 89% min（全系列最高），紋波 6.5Vp-p，電壓精度 ±4.5V，過壓 57.6~72V，配線 24AWG；三者線性調整率、THD、漏電流等通用指標一致。
問題 2（實際應用側重）：GSV60 系列在實際安裝和使用過程中，有哪些必須遵守的關鍵注意事項？
答案：①操作安全：安裝 / 維護前必須斷開電源，防止誤接；②環境適配：非標準安裝方向或高溫環境需降額輸出，高海拔（超 2000 米）無風扇機型按 3.5℃/1000m 降低工作溫度，外殼 Tc 點溫度不超產品標識限值；③配線要求：使用的電纜額定電流需≥設備額定電流，不同電壓匹配對應 AWG 規規的 UL2468 線材；④調光兼容：調光場景需確保 PWM 調光器與電源匹配；⑤認證要求：電源與最終設備結合后，制造商需重新完成 EMC 資格認證。
問題 3（產品定制與配件側重）：GSV60 系列的插頭支持哪些更換 / 定制方式，有哪些可選的配件類型？
答案：該系列支持快速更換和工廠定制兩種插頭更換方式，且 AC、DC 插頭均有豐富配件可選：①AC 插頭：標配歐式 2PIN，可選購美式 / 英式插頭（與 GEM06-60I 配件通用）；②DC 插頭：標準款為 P1J（2.1×5.5×11mm），可選購多款快速轉接頭（耐電流最大 7.5A，無需最小訂購量），如音叉型 P1IR/P1JR、Center Pin 型 P4A/P4B 等；③工廠定制：可定制其他規格 DC 插頭 / 配線長度，需滿足明緯最小訂購量要求；④轉接頭配件可單獨購買，具體可參考明緯官網 DC plug 選購指南。
