GSV30 系列是明緯推出的30W 歐規壁掛式帶主動式 PFC 的 LED 適配器電源，為 Class Ⅱ 無接地設計，交流輸入180~264VAC，提供12V/24V/48V三種恒壓輸出型號，具備短路 / 過載 / 過壓三重保護且異常移除后可自動恢復，空載消耗 **<0.5W**，自然風冷散熱，適配多種 LED 照明場景，標配2.1×5.5×11mm直流插頭且支持換頭 / 定制，擁有3 年保固，各項指標符合 EN61347-1、EMI BS EN/EN55015 等歐盟相關法規要求，MTBF 達450Khrs（25℃）。

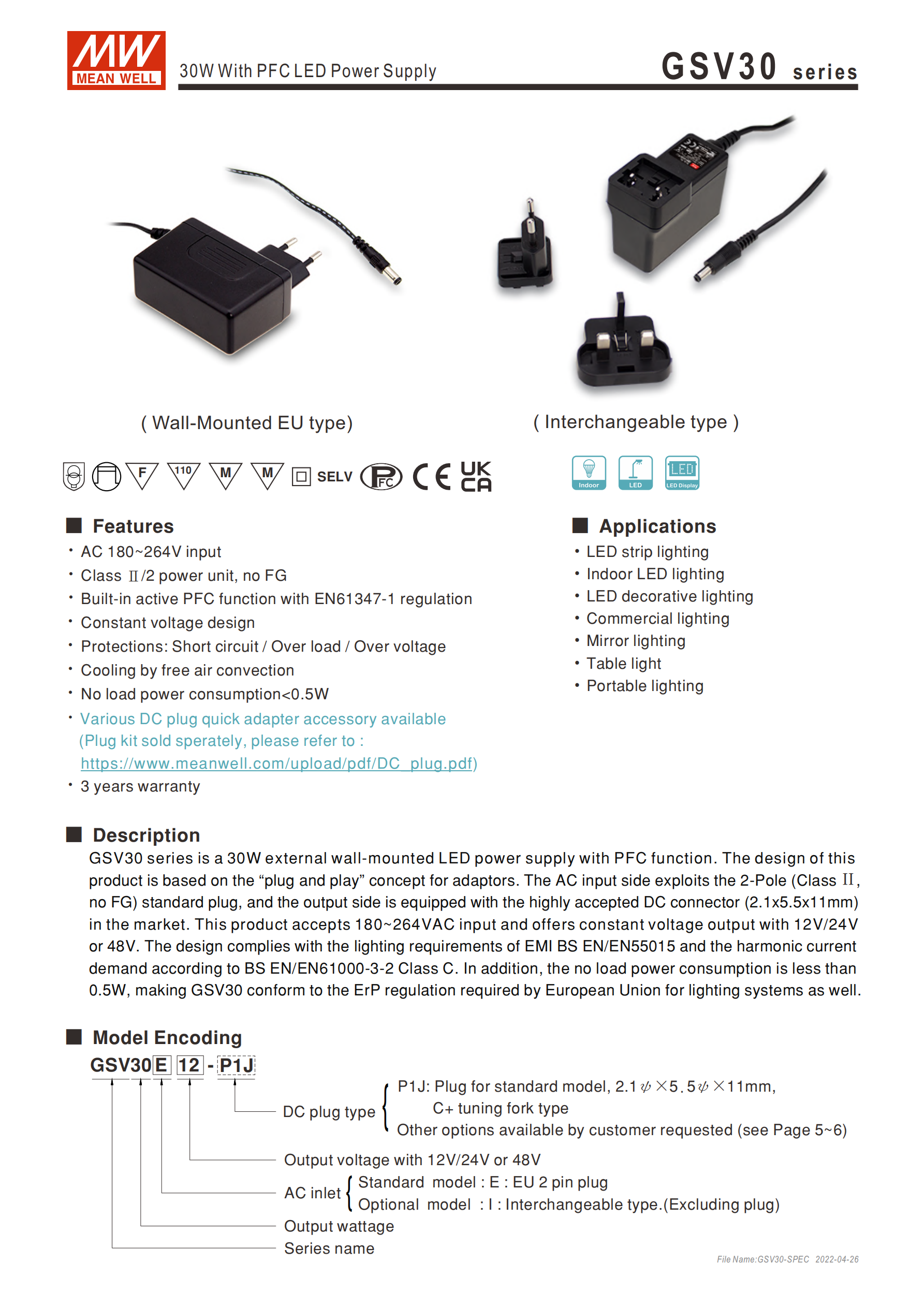

GSV30 系列是明緯研發的30W 帶主動式 PFC 功能的歐規壁掛式 LED 適配器電源，基于適配器 “即插即用” 設計，為 Class Ⅱ/2 電源（無接地 FG），主打恒壓輸出，適配各類 LED 照明場景，且全系列符合歐盟 ErP、EN61347-1 等多項法規要求，提供3 年保固服務。
二、核心特性
電氣輸入：交流輸入180~264VAC，頻率范圍47~63Hz，內置主動式 PFC，功率因數性能優異（24V 型號 230V 下負載 50% 及以上 PF≥0.80）；
能耗表現：空載消耗 **<0.5W**，滿足歐盟照明系統 ErP 法規；
保護功能：具備短路 / 過載 / 過壓三重保護，過載 / 短路為打嗝模式，異常條件移除后可自動恢復，過壓采用齊納二極管鉗位；
散熱與結構：自然風冷設計，無風扇，歐規壁掛式 2PIN 插頭，輸出端標配主流直流連接器；
配件靈活：支持 DC plug 轉接頭更換，插頭套件可單獨售賣，也可根據客戶需求定制插頭款式。
三、型號編碼與核心電氣規格
型號編碼規則：

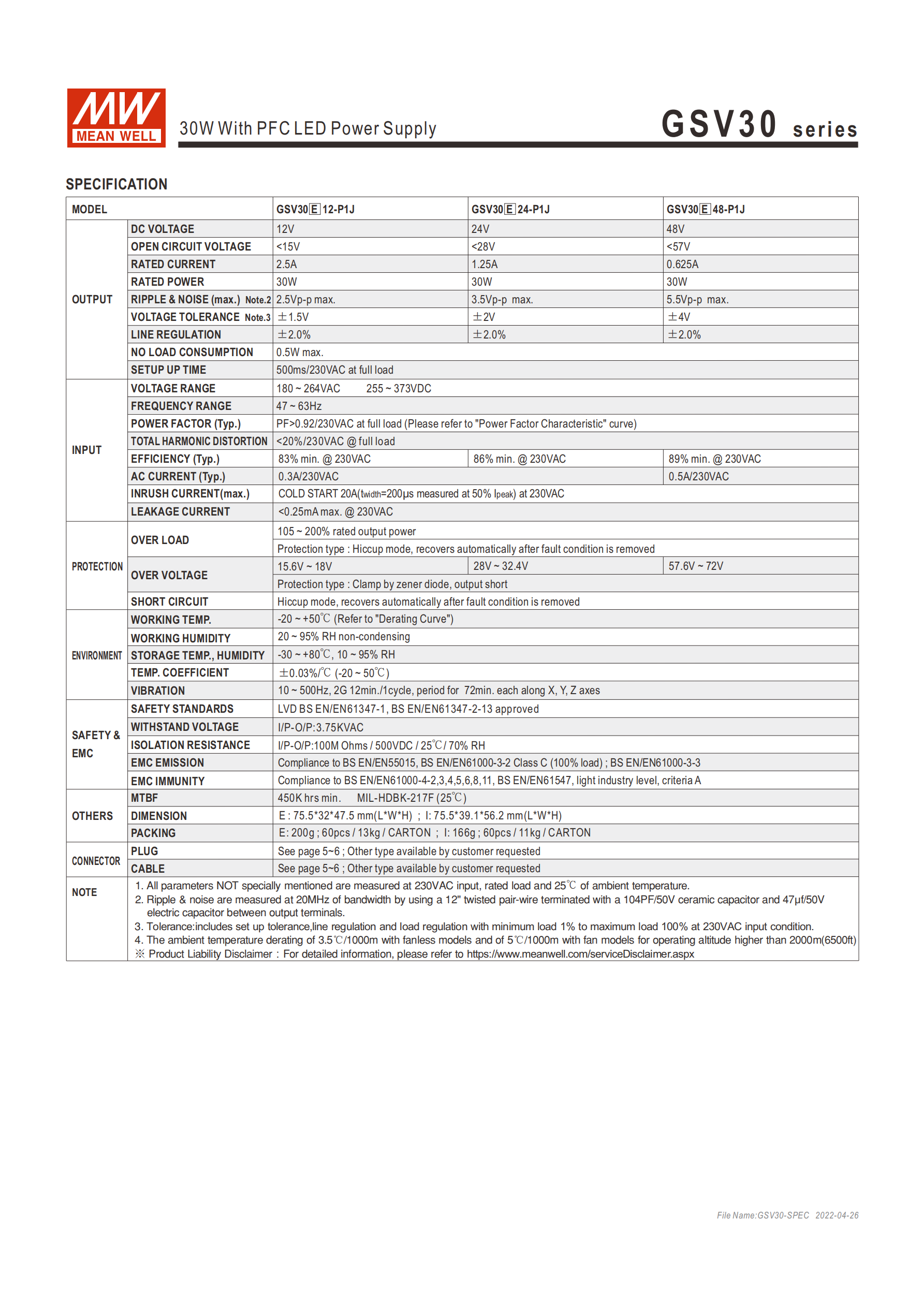

E/IGSV30 12/24/48 P1J，其中 E 為歐式 2PIN 插頭、I 為可換頭（不含插頭），12/24/48 為輸出電壓，P1J 為標準直流插頭（2.1×5.5×11mm C + 音叉型）；核心電氣規格表：| 型號 | GSV30 E12-P1J | GSV30 E24-P1J | GSV30 E48-P1J ||------|---------------|---------------|---------------|| 輸出直流電壓 | 12V | 24V | 48V || 開路電壓 | <15V | <28V | <57V || 額定電流 | 2.5A | 1.25A | 0.625A || 額定功率 | 30W | 30W | 30W || 紋波與噪聲 | 2.5Vp-p | 3.5Vp-p | 5.5Vp-p || 電壓精度 | ±1.5V | ±2V | ±4V || 最小效率（230VAC） | 83% | 86% | 89% || 過壓保護閾值 | 15.6~18V | 28~32.4V | 57.6~72V |
其他電氣參數：線性調整率均為 **±2.0%，啟動時間 500ms（230VAC 滿載），總諧波失真<20%（230VAC 滿載），浪涌電流最大20A**（230VAC 冷啟動），漏電流 **<0.5mA**（230VAC），過載保護閾值為 **105~200%** 額定輸出功率。
四、環境與機械參數
環境適應性

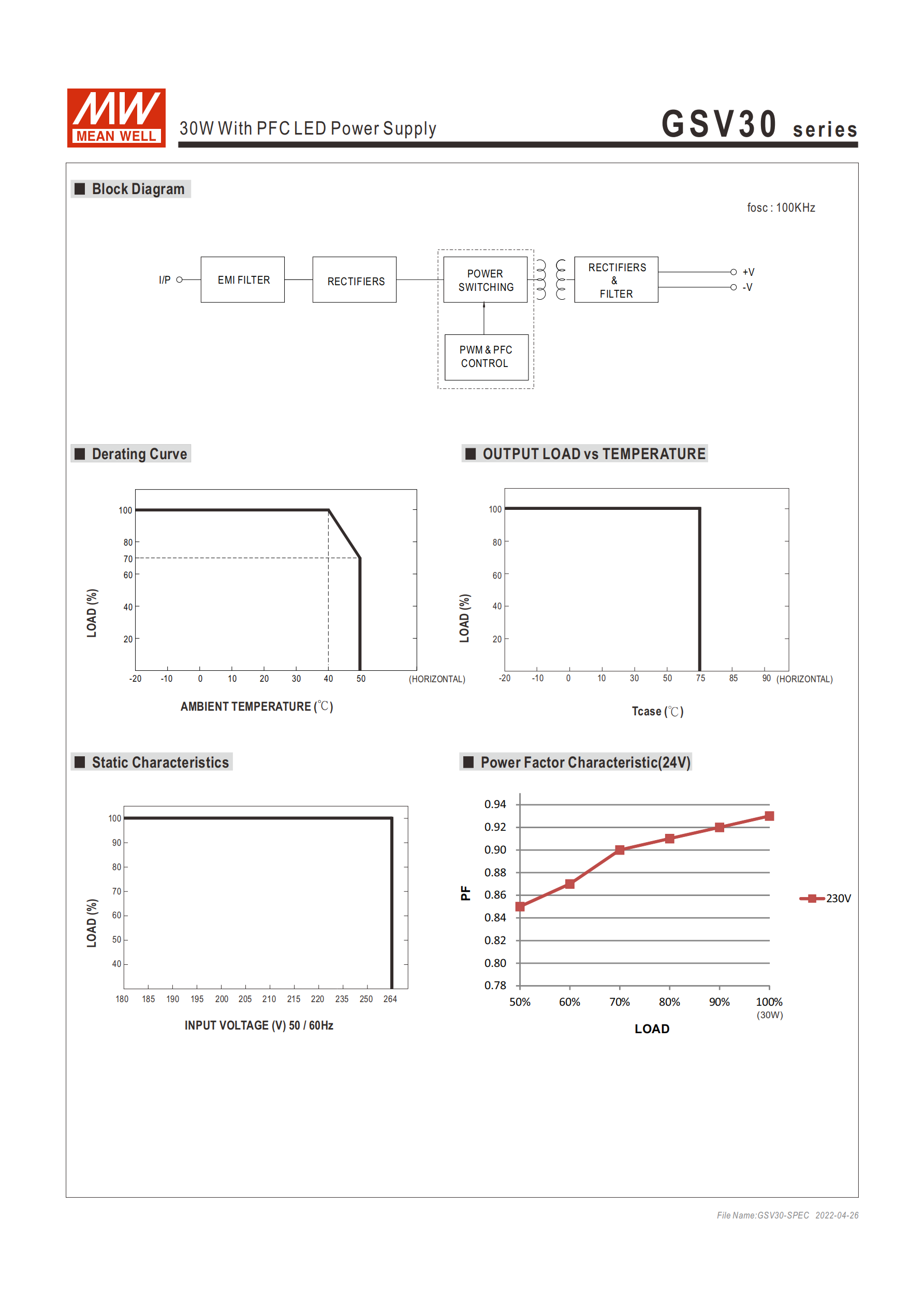

工作溫度：-20~+50℃（高溫需參考減額曲線降額輸出），工作濕度20~95%RH（無冷凝）；
儲存溫度 / 濕度：-30~+80℃、10~95%RH；
溫度系數：±0.03%/℃（-20~50℃）；
耐振動：10~500Hz、2G，X/Y/Z 軸各 72 分鐘；
海拔降額：海拔超 2000 米，環境溫度按3.5℃/1000m比例下降。
機械與包裝

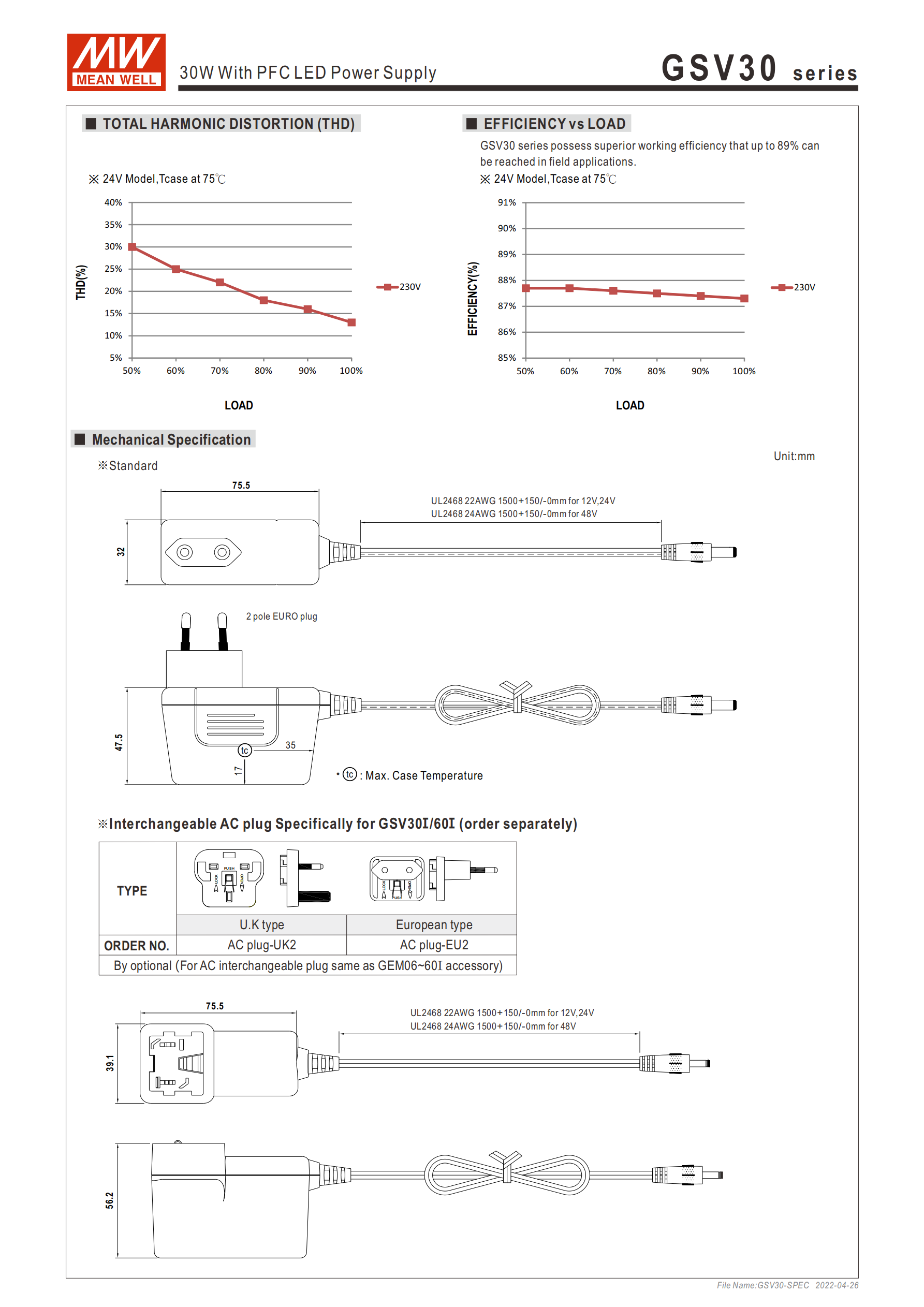

尺寸：E 型75.53247.5mm（LWH），I 型75.539.156.2mm（LWH）；
重量：E 型 200g，I 型 166g；
包裝：60pcs / 箱，E 型整箱 13kg，I 型整箱 11kg；
平均無故障時間（MTBF）：450Khrs（25℃，MIL-HDBK-217F 標準）。
五、安規與電磁兼容
安全規范：通過 LVD BS EN/EN61347-1、BS EN/EN61347-2-13認證，輸入 - 輸出耐壓3.75KVAC，絕緣阻抗100M Ohms（500VDC/25℃/70%RH）；
電磁兼容
發射：符合BS EN/EN55015、BS EN/EN61000-3-2 Class C（100% 負載）、BS EN/EN61000-3-3；
抗擾度：符合BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547，輕工業等級，判定標準 A。

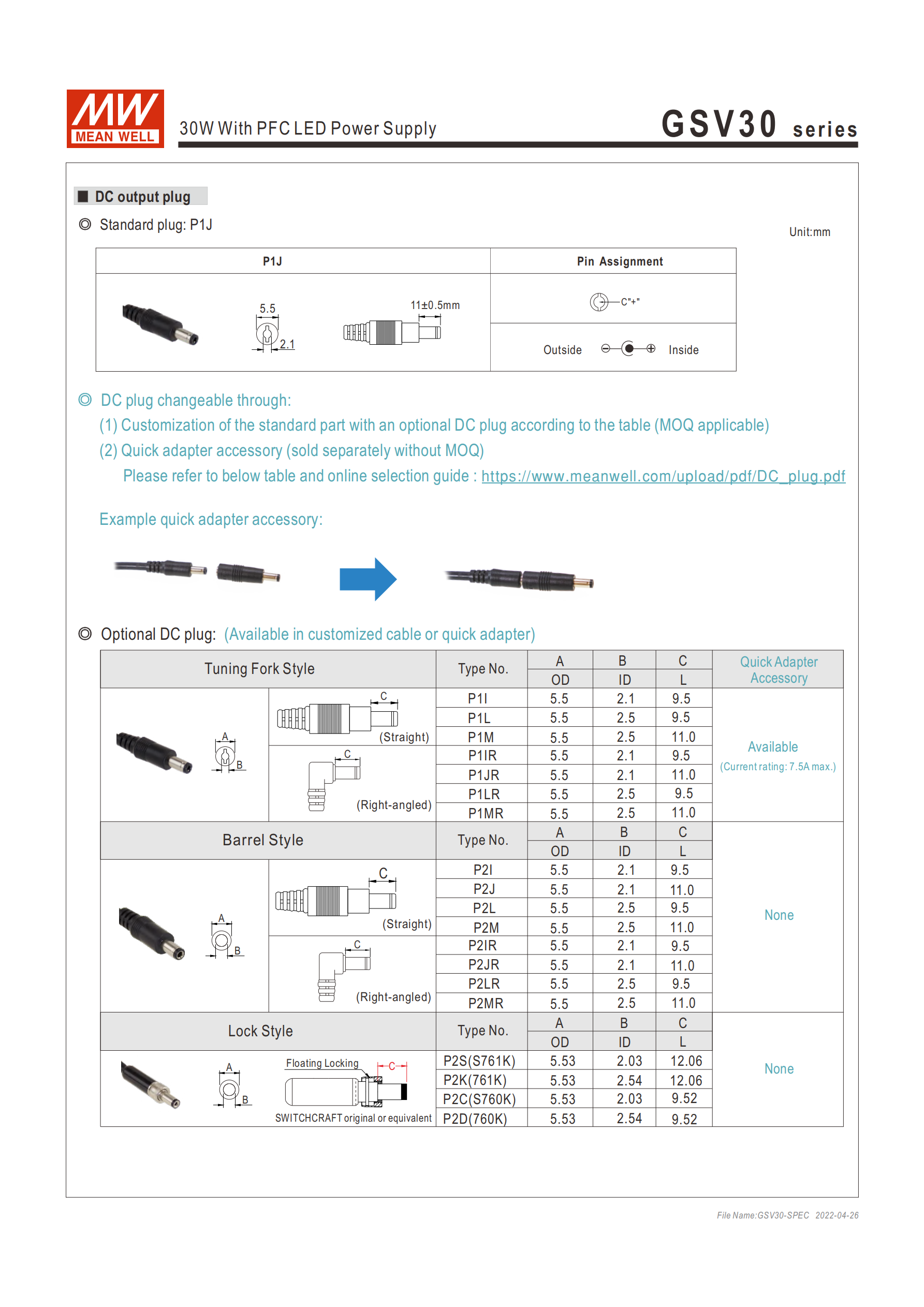

六、DC 輸出接頭與配線
標準插頭：P1J（2.1×5.5×11mm C + 音叉型），Pin 腳內側為正極；

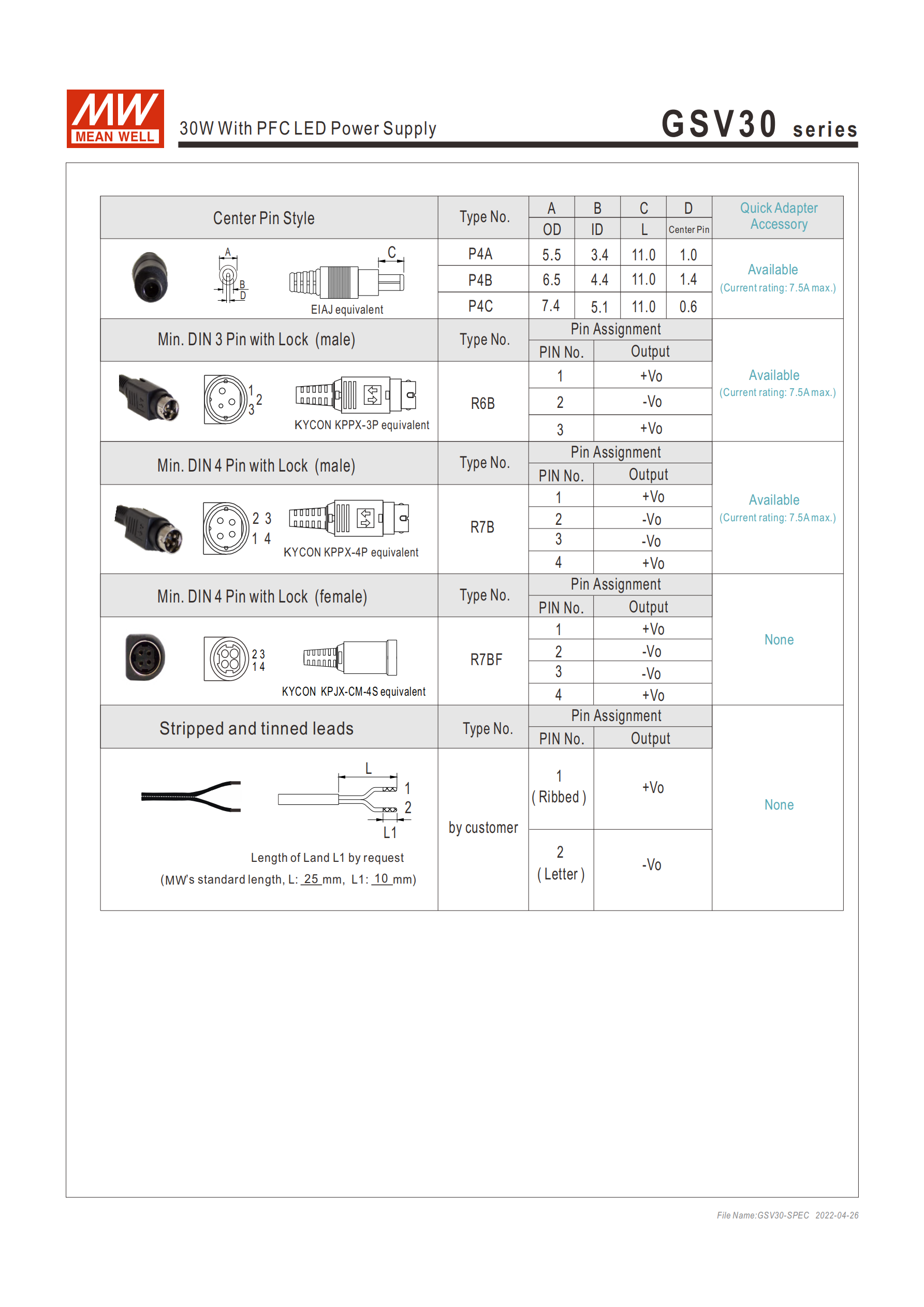

可選接頭：含音叉型、桶型、鎖型、DIN3 針 / 4 針等多種款式，快速轉接頭耐電流最大值7.5A，部分接頭可定制，轉接頭配件可單獨購買；
配線規格：12V/24V 型號采用UL2468 22AWG線纜，48V 型號采用UL2468 24AWG線纜。
七、應用場景
適配LED 燈帶照明、室內 LED 照明、LED 裝飾照明、商業照明、鏡子照明、臺燈、便攜式照明等多種 LED 照明場景。

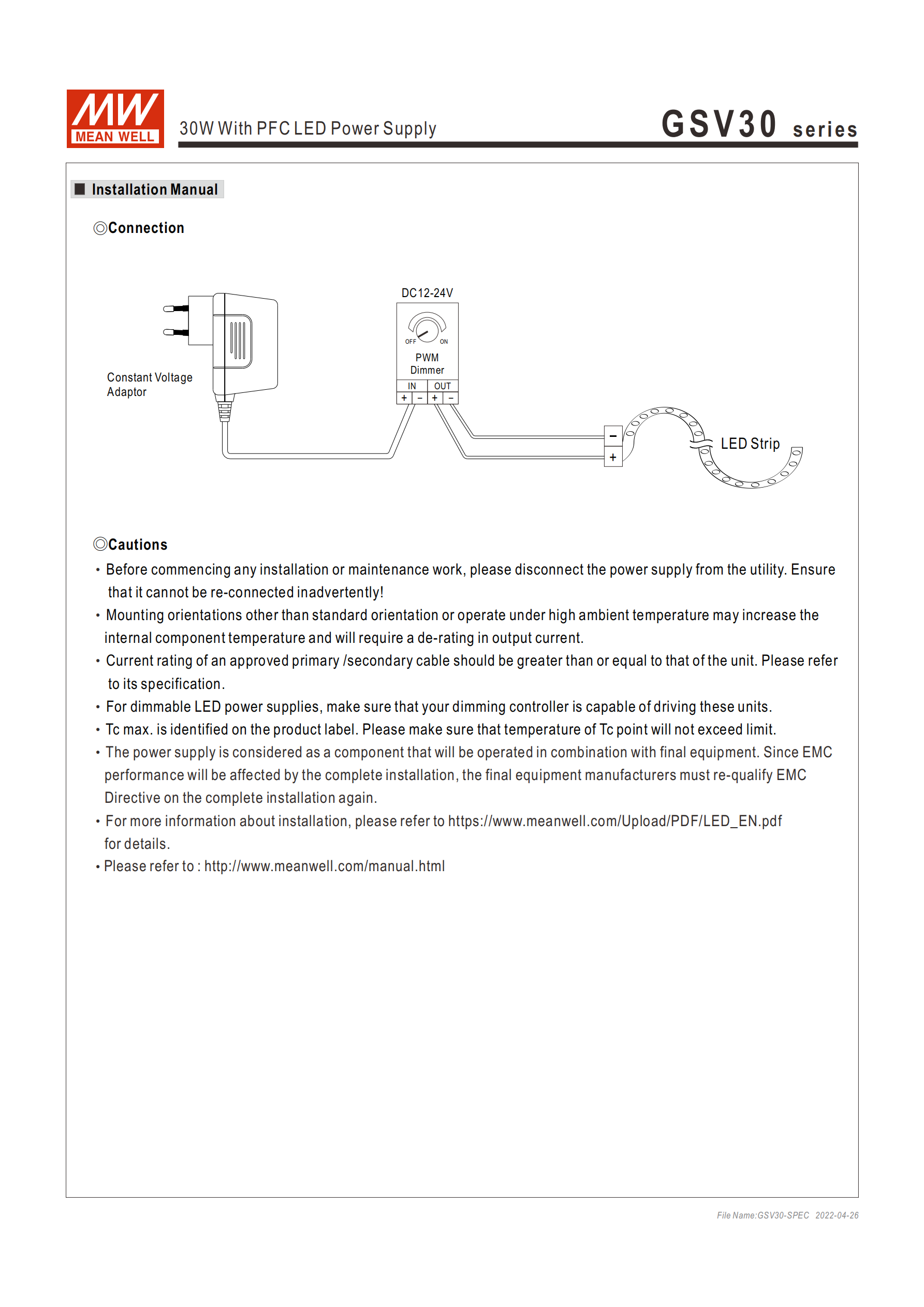

八、安裝與使用注意事項
安裝前需斷開電源，防止誤接；
非標準安裝方向或高環境溫度下操作，需降低輸出電流；
所用線纜額定電流需 **≥設備額定電流 **；
可調光場景需確保調光控制器與電源匹配；
需嚴格控制產品 Tc 點溫度（最大殼溫），產品標簽有標識；
電源為組件類產品，最終設備制造商需重新完成 EMC 資格認證；
可適配 PWM 調光器，連接方式為恒壓適配器 ± 對應 LED 燈帶 ±。
關鍵問題
問題 1（規格性能類）：GSV30 系列三款核心型號的效率、額定電流和紋波噪聲指標有何差異？
答案：三款型號均為 30W 額定功率，核心指標差異如下：12V 型號（GSV30 E12-P1J）最小效率 83%、額定電流 2.5A、紋波噪聲最大 2.5Vp-p；24V 型號（GSV30 E24-P1J）最小效率 86%、額定電流 1.25A、紋波噪聲最大 3.5Vp-p；48V 型號（GSV30 E48-P1J）最小效率 89%、額定電流 0.625A、紋波噪聲最大 5.5Vp-p，整體呈現電壓越高，效率越高、電流越小、紋波噪聲限值越大的特點。
問題 2（使用適配類）：GSV30 系列電源在高溫或高海拔環境下使用，有哪些核心降額要求？
答案：①高溫環境：工作溫度超過常規范圍或非標準安裝方向?qū)е聝?nèi)部元件升溫時，需降低輸出電流，具體參考產品減額曲線；②高海拔環境：海拔高度超過 2000 米時，因無風扇設計，環境溫度需按3.5℃/1000 米的比例下降，以此保證電源正常工作。
問題 3（定制與配件類）：GSV30 系列的 DC 插頭支持哪些更換 / 定制方式，有什么配套要求？
答案：有兩種更換 / 定制方式：①明緯訂制品修改服務：可根據客戶需求定制插頭款式，但有最小訂購量要求；②自行更換快速轉接頭：客戶可單獨選購明緯的 DC 快速轉接頭配件（無最小訂購量），支持音叉型、桶型、鎖型、DIN3/4 針等多種款式，轉接頭耐電流最大 7.5A，標配插頭為 P1J（2.1×5.5×11mm C + 音叉型），相關配件可參考明緯官網插頭選購指南。
