明緯 ELG-300 系列是300W恒流 + 恒壓型 LED 驅動器，具備IP67防護等級，輸入電壓覆蓋100~305VAC，有 ELG-300-12A/24A 兩款核心型號，支持輸出參數通過內置電位器調整，轉換效率最高達94%，工作溫度范圍為 **-40℃~+85℃機殼溫度，擁有過流、短路、過壓、過溫四重自動恢復類保護功能，設計壽命>50000 小時 **，適配 LED 天井燈、舞臺照明等多種場景，戶內戶外均可安裝，還通過 UL、EN 等多項安規認證，兼具高防護、寬溫工作、多保護、高適配的特性。
本文檔為明緯 ELG-300 系列300W 恒流 + 恒壓型 LED 驅動器的產品規格書，詳細介紹了產品核心特性、型號規格、電氣參數、環境要求、安規認證、驅動方式及應用場景等內容，核心信息分點總結如下：
一、產品核心特性
工作模式：支持恒流 (CC)+ 恒壓 (CV)雙模式輸出，輸出參數可通過內置電位器調整；
保護功能：配備過電流、短路、過電壓、過溫度四重保護，其中過流 / 短路為恒流限制且負載異常移除后自動恢復，過壓 / 過溫為關斷輸出且異?；謴?fù)后重啟恢復；
防護與安裝：IP67高防護等級，金屬外殼，戶內、戶外安裝均可，無風扇設計，依靠自然風冷散熱；
能效與壽命：轉換效率最高達 94%，設計壽命 **>50000 小時 **，提供5 年保固；
寬溫工作：可在 **-40℃~+85℃** 機殼溫度范圍內散熱工作，適配多種惡劣環境。
二、型號編碼與核心型號參數
ELG-300 系列型號編碼由系列名 + 額定功率 + 額定輸出電壓 + 功能模式組成，功能模式 A 為 “恒流 / 恒壓輸出值可經內建電位器調整”，核心有 ELG-300-12A、ELG-300-24A 兩款，關鍵輸出參數如下表：
| 型號 | 額定直流電壓 | 電壓調整范圍 | 電流調整范圍 | 額定功率（200~305VAC） | 紋波與噪聲（最大） | 過電壓保護值 |
|---|---|---|---|---|---|---|
| ELG-300-12A | 12V | 11.2~12.8V | 11~22A | 264W | 150mVp-p | 13.5~17V |
| ELG-300-24A | 24V | 22.4~25.6V | 6.25~12.5A | 300W | 240mVp-p | 27~34V |
三、關鍵電氣規格
輸入?yún)?shù)：輸入電壓100~305VAC/142~431VDC，頻率范圍47~63Hz；低輸入電壓下需減額輸出；

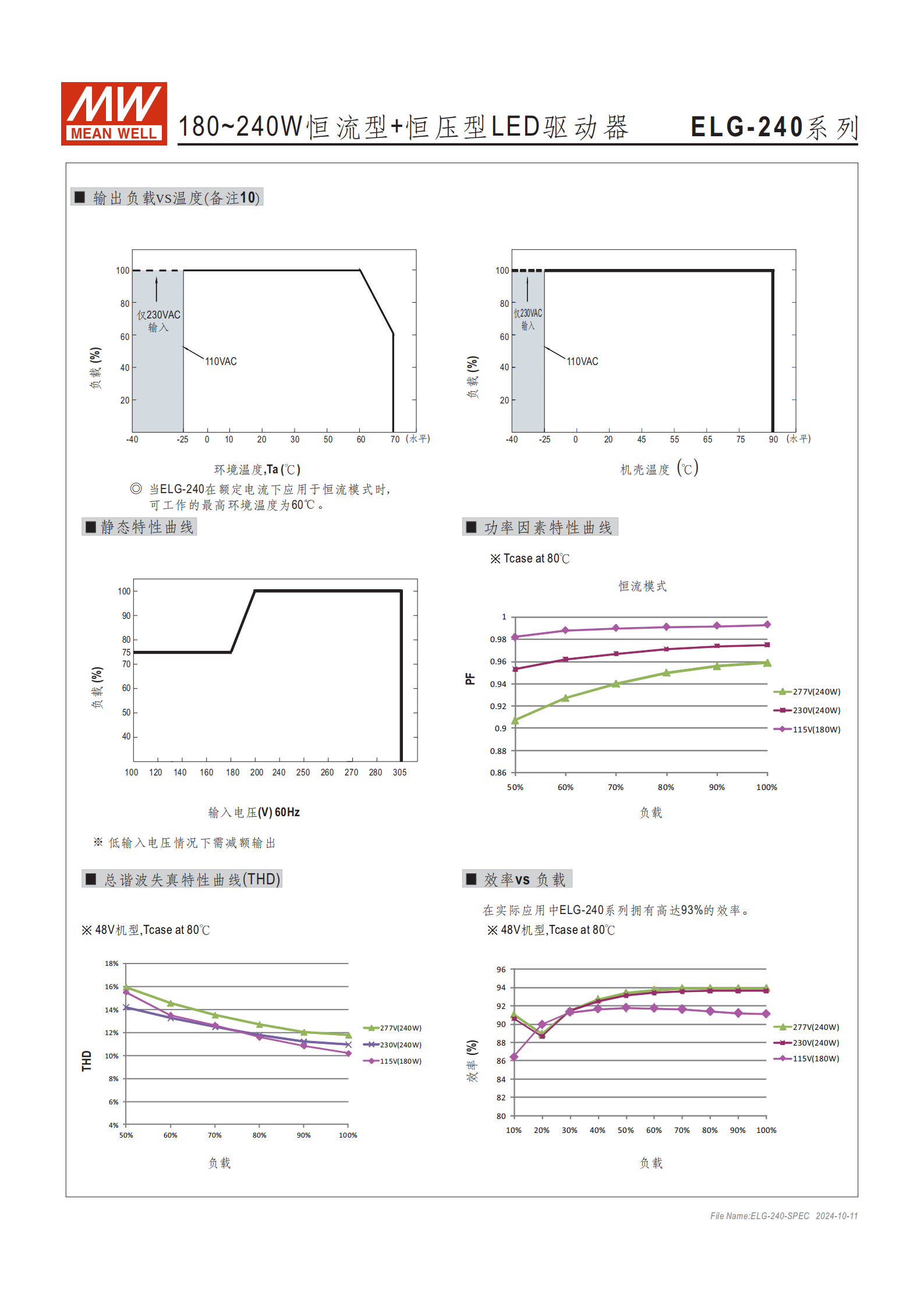

功率因數與諧波：滿載時PF≥0.95/115VAC、PF≥0.93/230VAC、PF≥0.90/277VAC；總諧波失真THD<10%（50% 以上負載 / 115/230VAC，75% 以上負載 / 277VAC）；
其他電氣參數：漏電流 **<0.75mA/277VAC**；冷啟動浪涌電流 45A（50% Ipeak，230VAC）；230VAC 下，B 型斷路器可接 2 臺、C 型可接 4 臺同型號電源；電壓 / 電流精度含設定、線性、負載調整率，整體 ±3.0% 以內。
四、環境與物理參數
環境要求：儲存溫濕度為 **-40~+80℃、10~95% RH**（無冷凝）；溫度系數 **±0.03%/℃(0~60℃)；耐振動10~500Hz、5G**，X/Y/Z 軸各 72 分鐘；海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000 米比例下降；
物理規格：產品尺寸2467739.5mm(LWH)；單臺重量1.45Kg，包裝為 9 臺 / 13.5Kg/0.76CUFT；MTBF（平均無故障時間）按 Telcordia SR-332 標準 **≥1827.7Khrs**，按 MIL-HDBK-217F 標準 **≥196.5Khrs**。
五、安規與電磁兼容
安規認證：通過UL8750、EN61347-2-13、KC61347-2-13、IS15885、CSA C22.2等多項認證，12V 型號除外 UL8750 Type “HL”；
耐壓與絕緣：輸入 - 輸出3.75KVAC、輸入 - 機殼2.0KVAC、輸出 - 機殼1.5KVAC；絕緣阻抗 **≥100MΩ/500VDC/25℃/70% RH**；
電磁兼容：發射符合EN55015、GB/T17743、GB17625.1等標準；抗擾度符合EN61000-4系列標準，浪涌抗擾度線對地 6KV、線對線 4KV。
六、驅動方式與應用

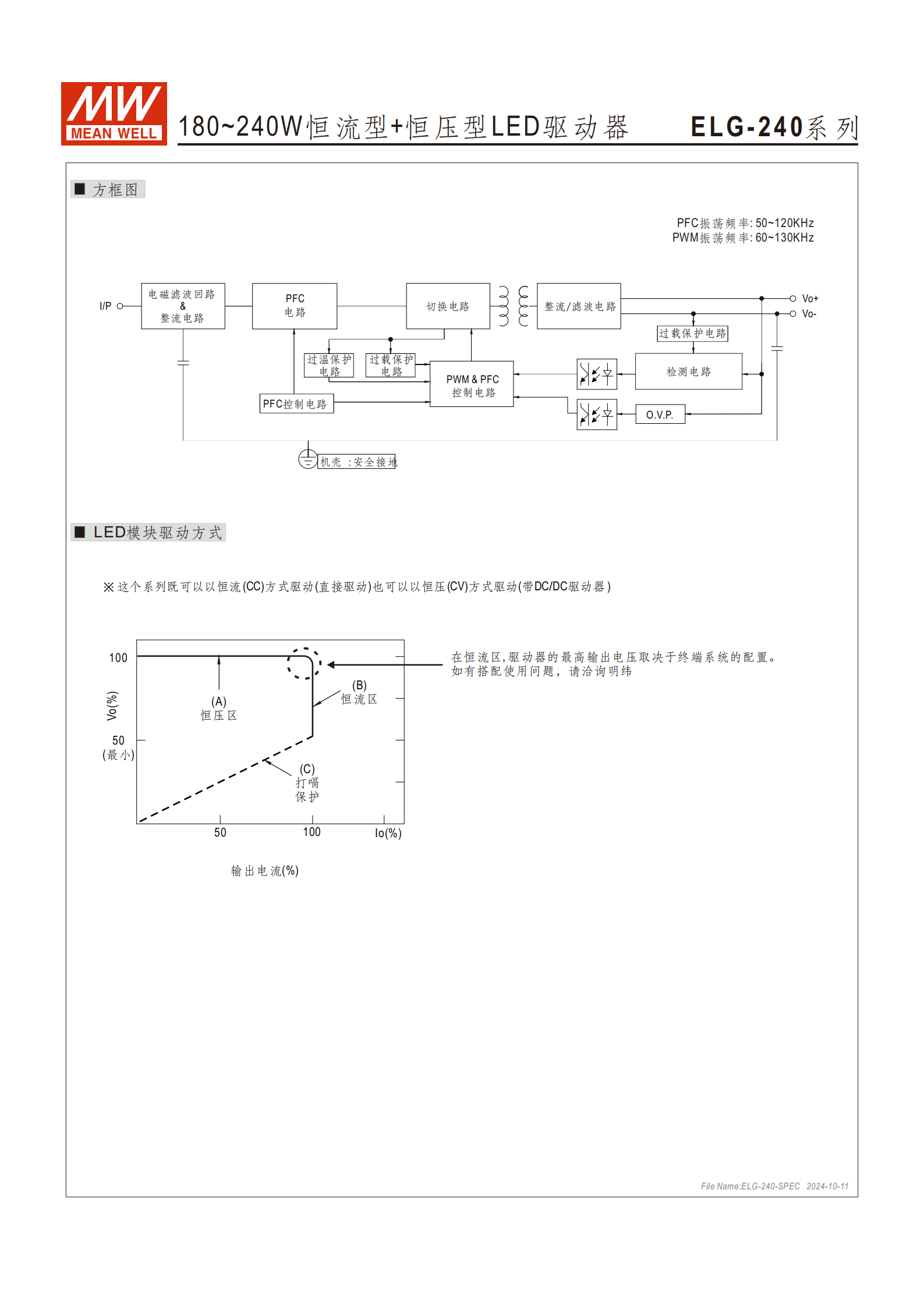

驅動方式：可直接以 ** 恒流 (CC)模式驅動 LED 模塊，也可搭配 DC/DC 驅動器以恒壓 (CV)** 模式驅動；恒流區最高輸出電壓由終端系統配置決定；
應用場景：適配LED 天井燈、LED 舞臺照明、LED 閃光燈、LED 燈帶照明及DMX 控制系統等，不適用于住宅安裝。
七、其他關鍵說明
所有規格參數默認在230VAC 輸入、額定負載、25℃環境溫度下測量；
紋波和噪聲測量需用雙絞線，終端并聯 0.1μF 和 47μF 電容，20MHz 帶寬下檢測；

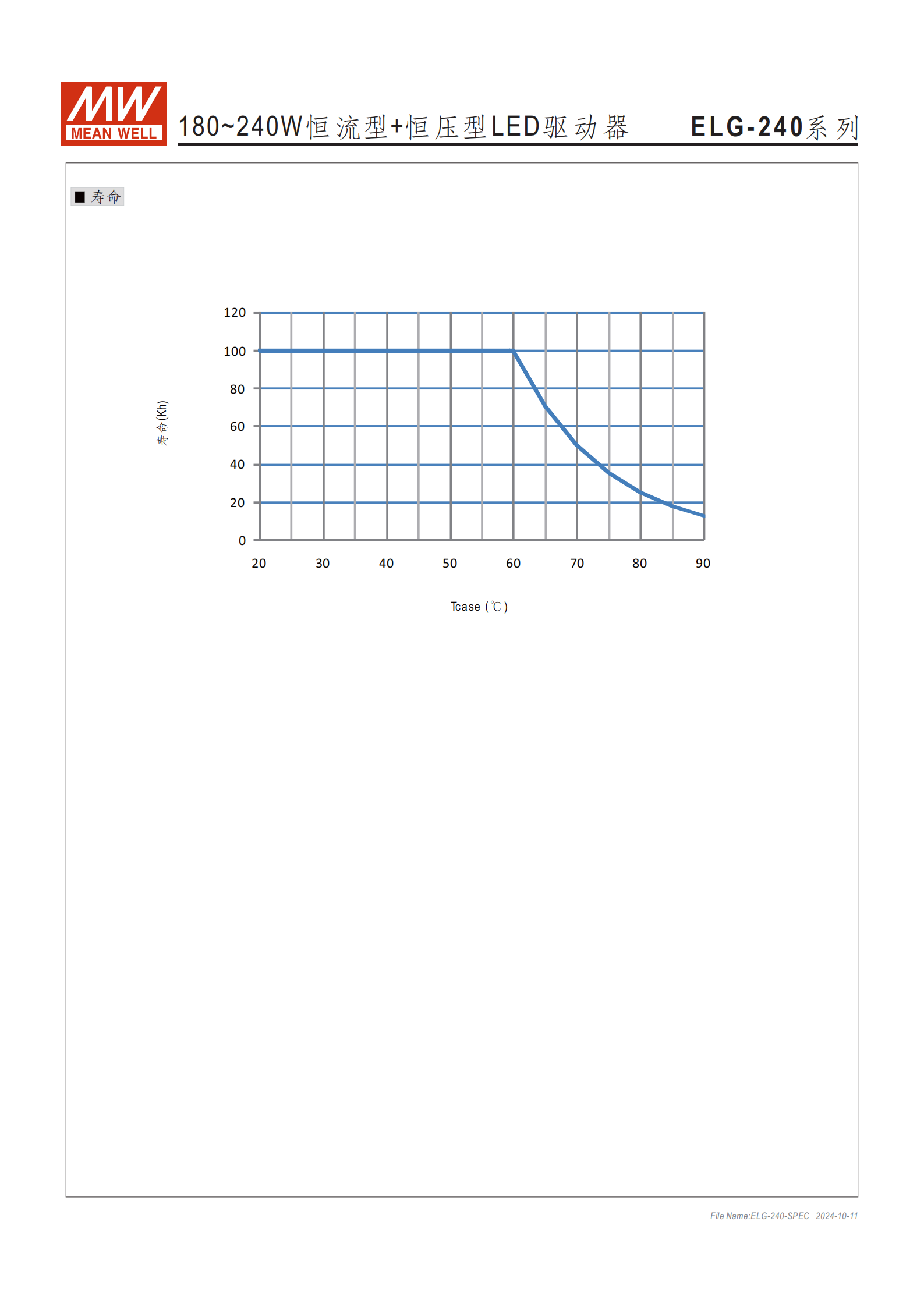

產品外殼最高溫度點低于 70℃時，實際工作壽命可超 50000 小時；
需在市電與驅動器間加開關以符合最新 ErP 法規要求。
關鍵問題
問題 1（產品適配性）：ELG-300 系列 LED 驅動器的安裝環境和應用場景有哪些限制？
答案：安裝上支持 IP67 防護的戶內 / 戶外場景，但海拔超 2000 米時無風扇機型需按 3.5℃/1000 米降額環境溫度，且外殼最高溫度建議低于 70℃以保證壽命；應用上適配 LED 天井燈、舞臺照明、閃光燈、燈帶及 DMX 控制系統，不適用于住宅安裝，且低輸入電壓下需對驅動器進行減額輸出。
問題 2（核心性能）：ELG-300-12A 和 24A 兩款核心型號的額定輸出參數和保護閾值有哪些關鍵差異？
答案：①額定電壓：12A 為 12V，24A 為 24V；②功率：200~305VAC 下 12A 為 264W，24A 為 300W；③電流調整范圍：12A 為 11~22A，24A 為 6.25~12.5A；④紋波噪聲：12A 最大 150mVp-p，24A 最大 240mVp-p；⑤過壓保護值：12A 為 13.5~17V，24A 為 27~34V；其余過流、短路保護機制一致，均為恒流限制 + 自動恢復。
問題 3（使用與設計）：ELG-300 系列的驅動方式有哪兩種，使用時需注意哪些設計要點？
答案：驅動方式分兩種，一是恒流 (CC) 模式直接驅動 LED 模塊，二是恒壓 (CV) 模式搭配 DC/DC 驅動器驅動，且恒流區的最高輸出電壓由終端系統配置決定；設計使用要點：①需在市電與驅動器間增加開關以符合 ErP 法規；②紋波噪聲測量需按指定方式搭配電容和線材；③EMC 需由終端設備制造商對整套裝置重新確認；④低輸入電壓、高海拔場景需按要求對驅動器減額使用；⑤安裝前需查閱官方防塵防水安裝手冊。
