明緯 ELG-200 系列是144~200W恒流 + 恒壓雙模式 LED 交流變直流驅動器，輸入電壓覆蓋100~305VAC，輸出額定電壓有12/24/36/42/48/54V多規格，具備IP65/IP67高防護等級、93% 高轉換效率，內置主動式 PFC 功能，空載 / 待機功耗 **<0.5W**，工作溫度達 **-40℃~+90℃機殼溫度，壽命**>50000 小時且提供**5 年 ** 保固；支持內部電位器調節、三合一調光、DALI 控制、智能定時調光等多種功能選項，適配 Class I, Division 2 類危險地點等戶內戶外 LED 照明場景，同時具備過流、過壓、短路、過溫等完善的自動恢復式保護功能。

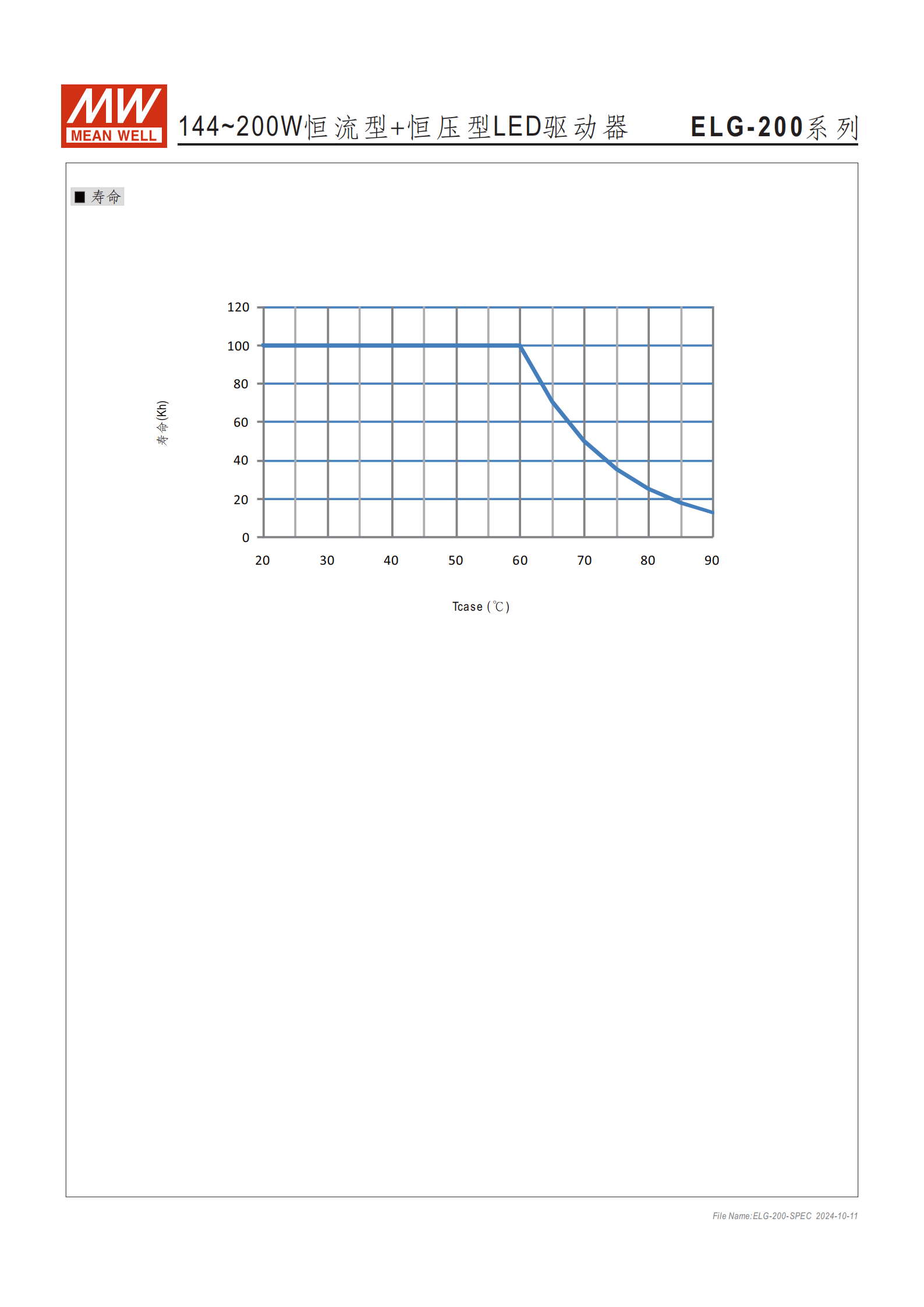

明緯 ELG-200 系列為144~200W功率段的恒流 + 恒壓雙模式LED 交流變直流驅動器，采用無風扇自然風冷設計，搭配金屬外殼接地結構，核心優勢為高轉換效率、高防護等級、寬溫工作范圍及豐富的調光 / 調節功能，適配戶內戶外多場景 LED 照明，且可用于Class I, Division 2 類危險地點的照明燈具，產品提供5 年保固，正常使用下壽命 **>50000 小時 **（外殼最高溫度 Tc<70℃時）。

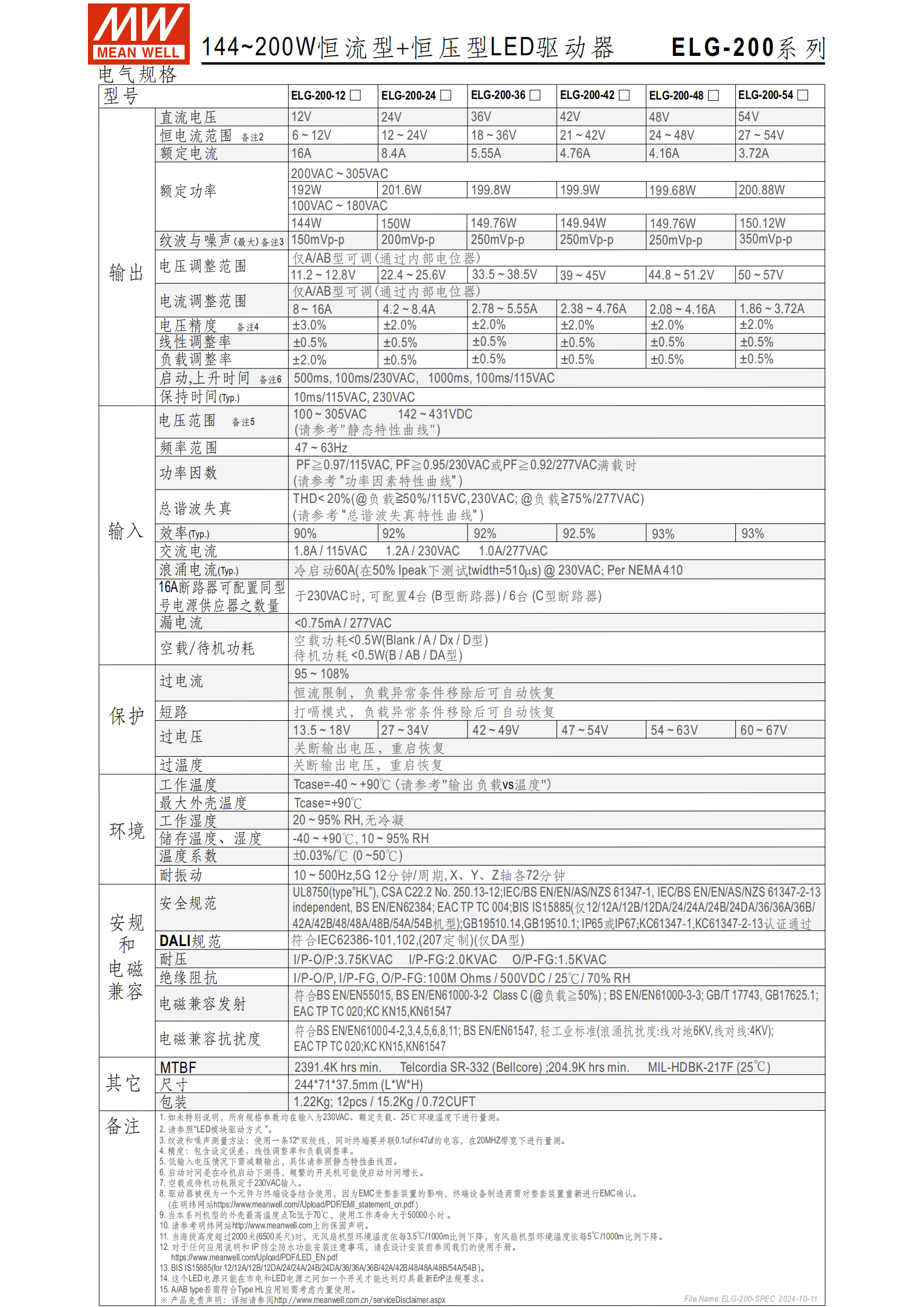

（二）核心特性參數
輸入參數
電壓范圍：100~305VAC（對應直流 142~431VDC），頻率47~63Hz
功率因數：滿載時 PF≧0.97/115VAC、PF≧0.95/230VAC、PF≧0.92/277VAC
總諧波失真：THD<20%（負載≧50%/115/230VAC；負載≧75%/277VAC）
空載 / 待機功耗：<0.5W（230VAC 輸入，不同型號略有區分）
浪涌電流：冷啟動 60A@230VAC（50% Ipeak，twidth=510μs）
漏電流：<0.75mA/277VAC
輸出參數不同額定電壓機型的核心輸出參數如下表，僅 A/AB 型可通過內部電位器調整電壓 / 電流：| 型號 | 額定輸出電壓 | 額定電流 | 額定功率（100~180VAC/200~305VAC） | 電壓調整范圍 | 電流調整范圍 | 紋波與噪聲（最大） ||--------------|--------------|----------|----------------------------------|--------------|--------------|--------------------|| ELG-200-12 | 12V | 16A | 144W / 192W | 11.2~12.8V | 8~16A | 350mVp-p || ELG-200-24 | 24V | 8.4A | 150W / 201.6W | 22.4~25.6V | 4.2~8.4A | 250mVp-p || ELG-200-36 | 36V | 5.55A | 149.76W / 199.68W | 33.5~38.5V | 2.78~5.55A | 250mVp-p || ELG-200-42 | 42V | 4.76A | 149.94W / 200.88W | 39~45V | 2.38~4.76A | 200mVp-p || ELG-200-48 | 48V | 4.16A | 149.76W / 199.8W | 44.8~51.2V | 2.08~4.16A | 250mVp-p || ELG-200-54 | 54V | 3.72A | 150.12W / 199.9W | 50~57V | 1.86~3.72A | 150mVp-p |
精度：電壓精度 **±0.5%~±2.0%**，包含設定誤差、線性調整率、負載調整率
恒流范圍：6~12V（12V 機型）至 27~54V（54V 機型）不等
啟動 / 上升時間：500ms/100ms（230VAC）、1000ms/100ms（115VAC）
保持時間：典型值（未標注具體數值）
轉換效率：典型值90%~93%，其中 54V 機型效率最高達 93%，12V 機型為 90%。

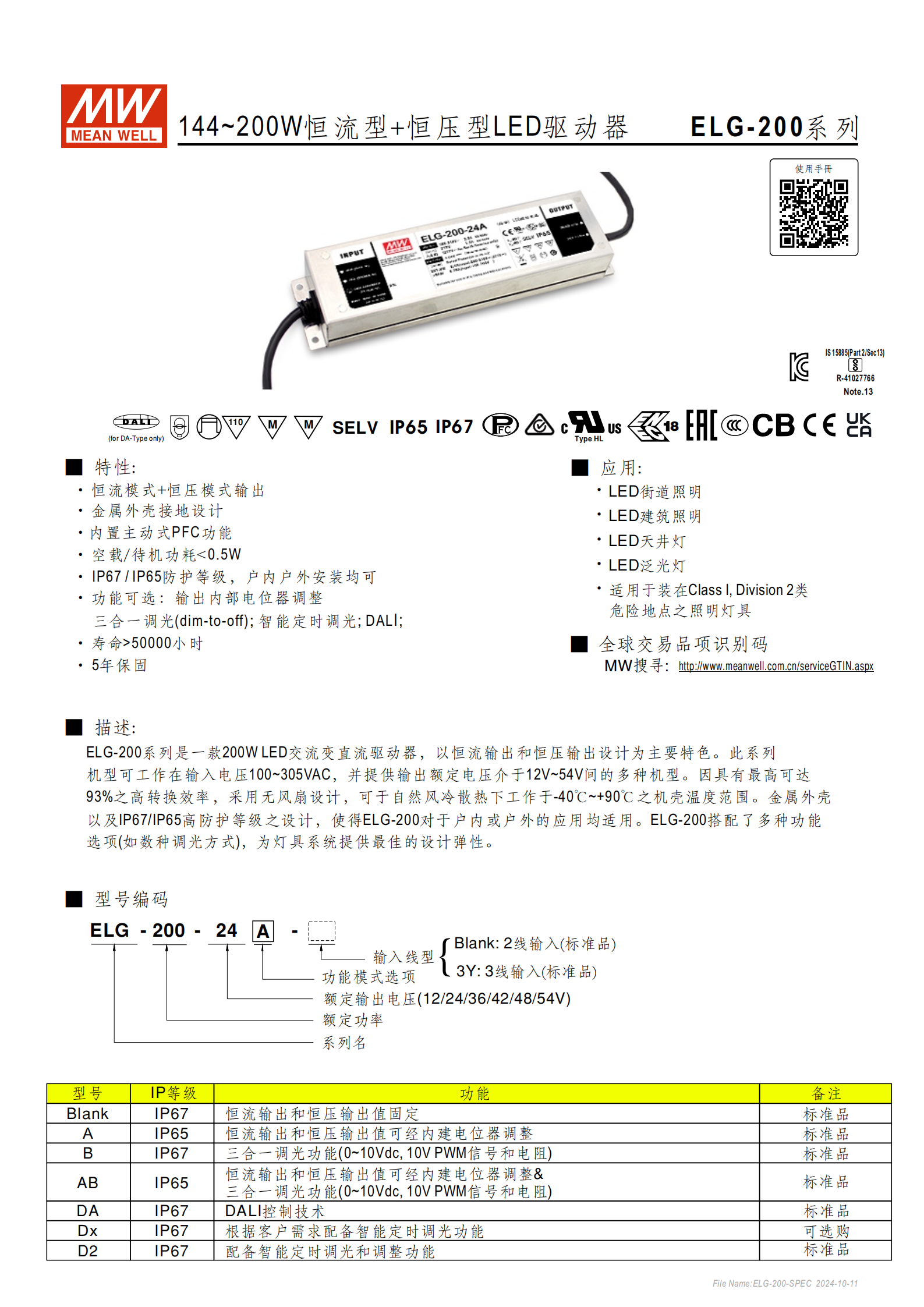

（三）型號編碼與功能選項
系列型號編碼為ELG-200-XX - 功能 - 輸入線型，核心功能選項區分如下，防護等級分IP65/IP67：
| 功能代碼 | 核心功能 | 防護等級 | 類型 |
|---|---|---|---|
| Blank | 恒流 / 恒壓輸出值固定 | IP67/IP65 | 標準品 |
| A | 內置電位器調整電壓 / 電流 | IP67 | 標準品 |
| B | 三合一調光（0~10Vdc/10V PWM / 電阻） | IP67 | 標準品 |
| AB | 電位器調節 + 三合一調光 | IP65 | 標準品 |
| DA | DALI 控制技術 | IP67 | 標準品 |
| Dx/D2 | 智能定時調光 / 定時調光 + 調整功能 | IP67 | 可選 / 標準 |
| 3Y | 3 線輸入（常規為 2 線 Blank） | - | 標準品 |
（四）驅動與調光功能

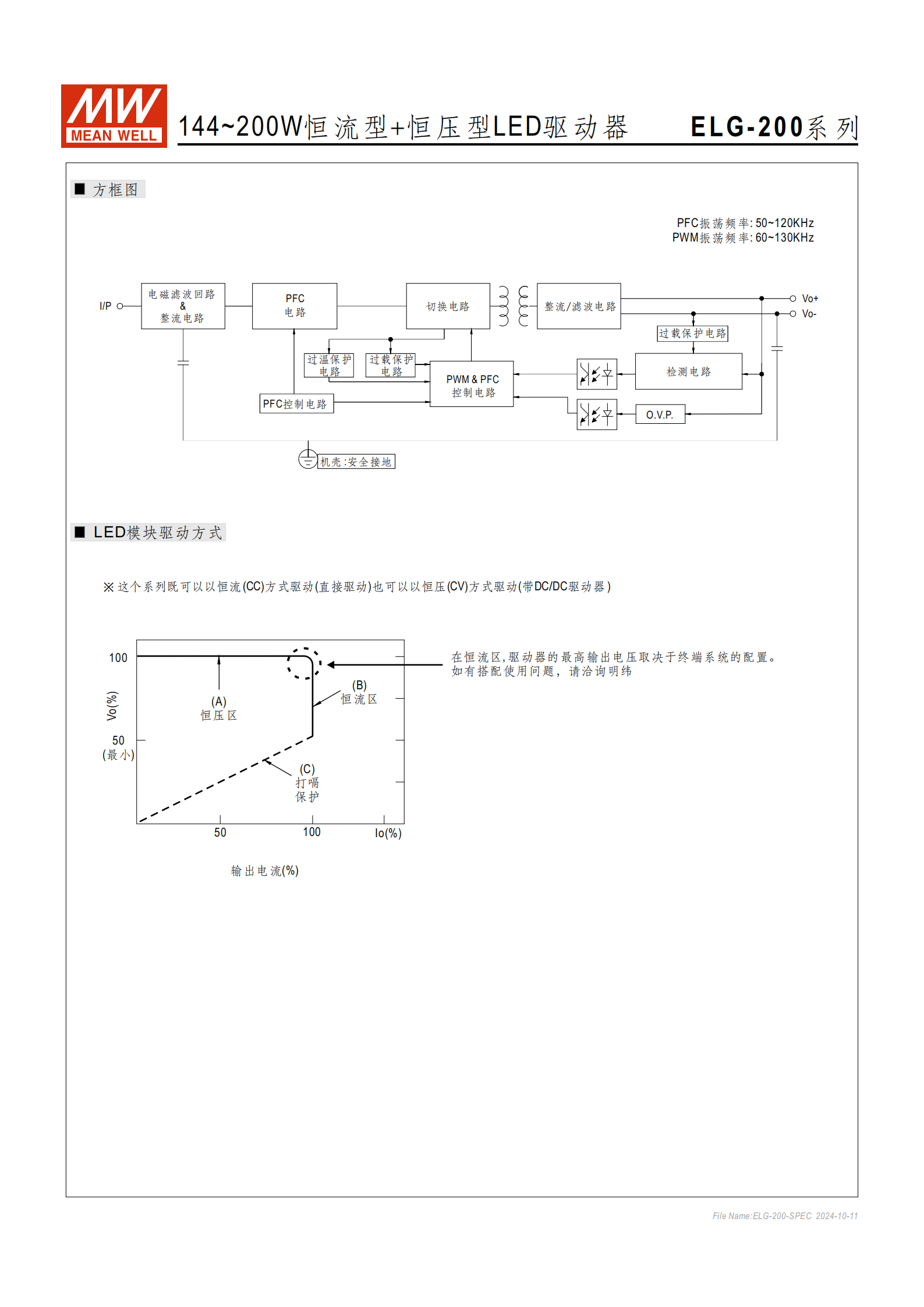

驅動方式：支持恒流 (CC) 直接驅動和恒壓 (CV) 帶 DC/DC 驅動器驅動兩種模式，恒流區最高輸出電壓由終端系統配置決定。

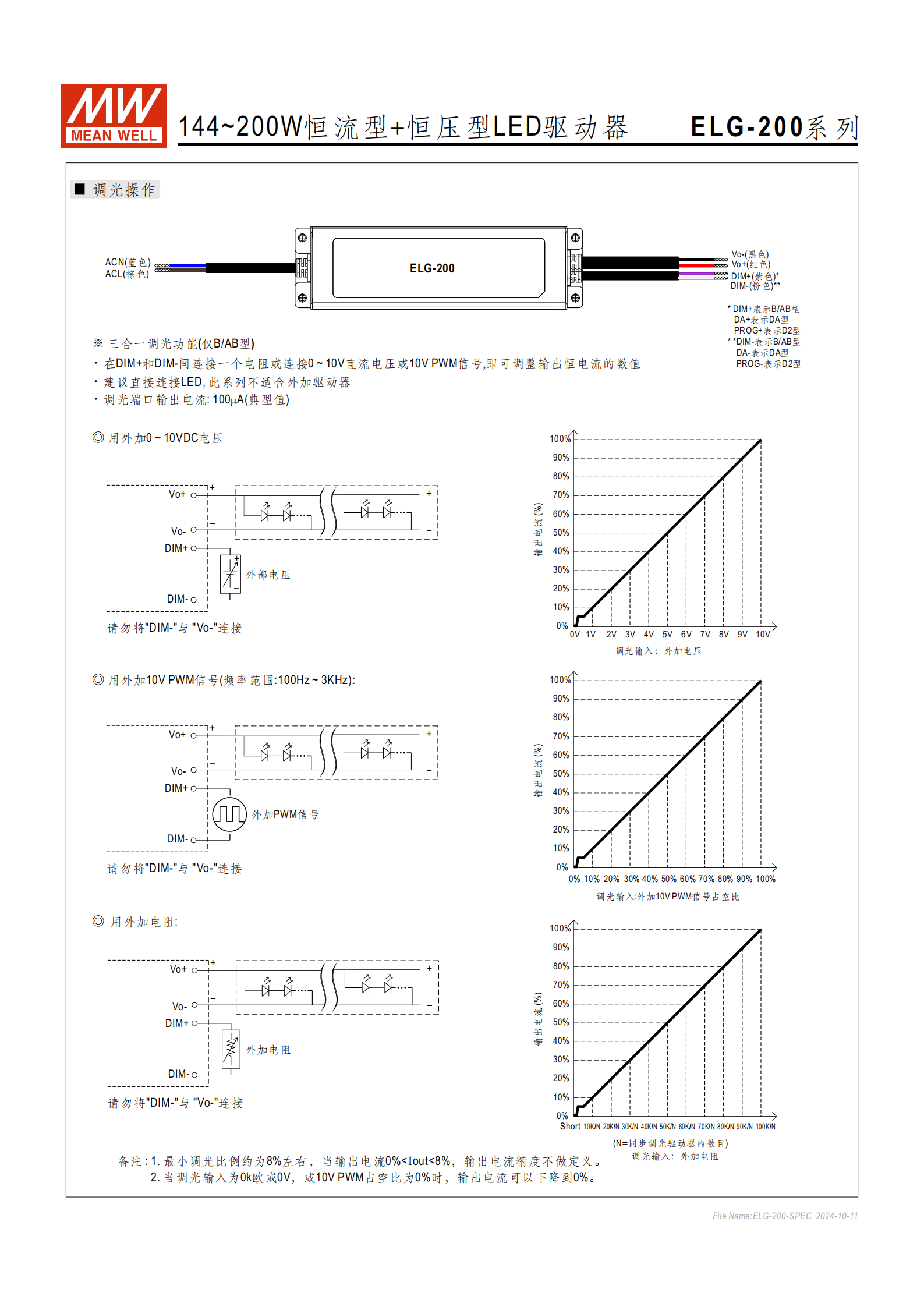

三合一調光（B/AB 型）
調光端口：DIM+（紫色）、DIM-（粉色），不可將 DIM - 與 Vo - 連接
調光方式：0~10Vdc 電壓、100Hz~3KHz 的 10V PWM 信號、外接電阻三種方式
調光比例：0V/0% 占空比 / 短路對應 0% 輸出電流，10V/100% 占空比對應 100%，最小調光比例約 8%（此區間精度無定義）
調光端口輸出電流：典型值 100μA。
DALI 控制（DA 型）
符合IEC62386-101/102規范（207 定制），初級側 DALI 信號接 DA+/DA-
支持16 組 64 個地址，開機固定8% 輸出電流。

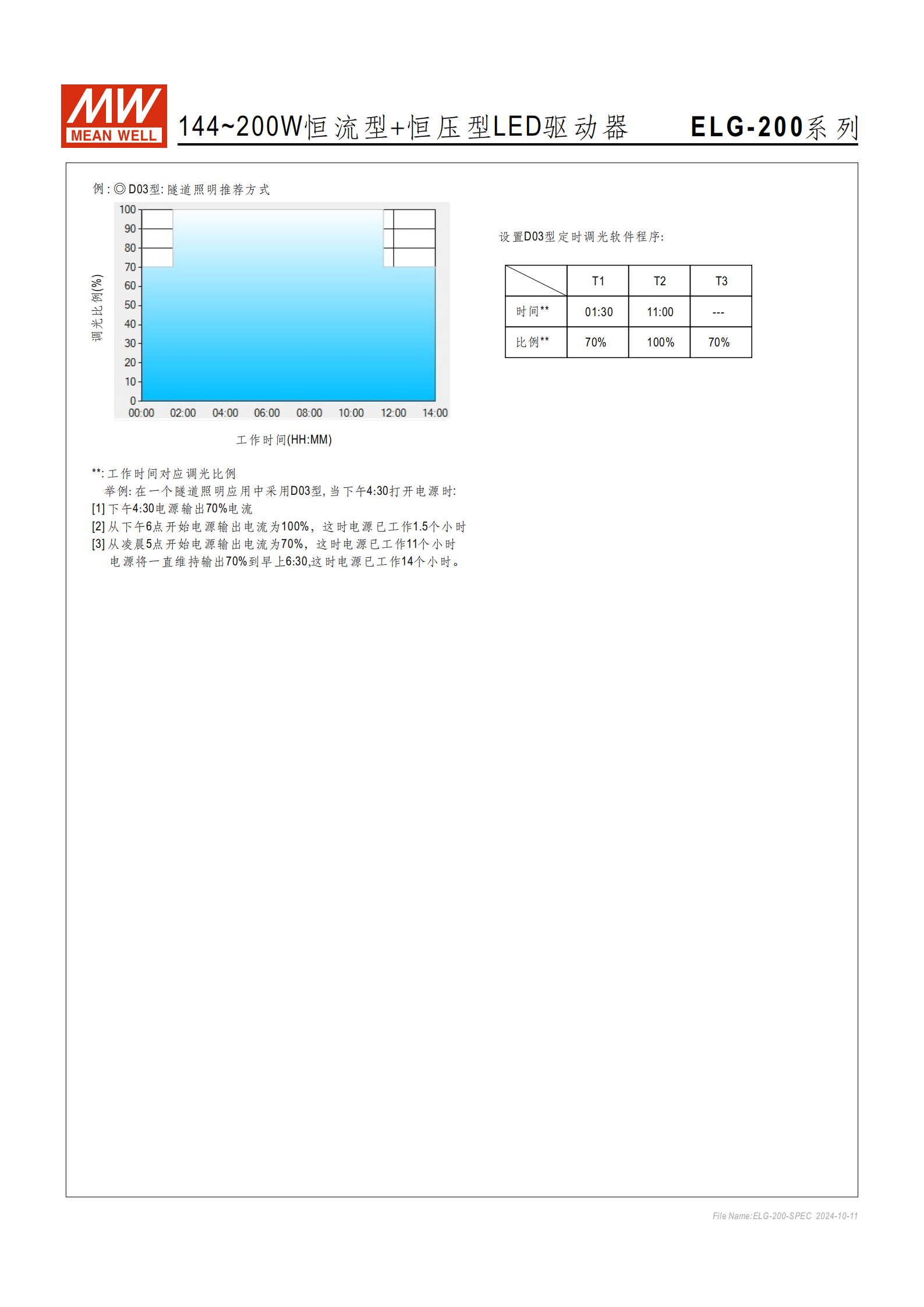

智能定時調光（Dxx 型）
核心邏輯：連續 14 小時內自動調節輸出電流，明緯提供 3 種經典定制模式，支持客戶個性化需求
經典模式：D01（住宅照明）、D02（街道照明）、D03（隧道照明），各模式按工作時長劃分不同調光比例區間。
（五）保護功能
全系列配備完善的自動恢復式保護功能，異常條件移除后自動恢復工作：
過電流保護：恒流限制，自動恢復
過電壓保護：打嗝模式，自動恢復，關斷輸出電壓 13.5~67V（依機型而定）
短路保護：關斷輸出電壓，重啟恢復
過溫度保護：機殼超溫時關斷輸出，溫度恢復后重啟。
（六）環境與物理特性
環境參數
工作溫度：Tcase=-40℃~+90℃（12V 機型恒流模式額定電流下最高工作環境溫度 50℃，其他機型 60℃）
工作濕度：20~95% RH，無冷凝
儲存溫濕度：-40~+90℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘
海拔降額：海拔超 2000 米，每 1000 米環境溫度下降 3.5℃。
物理參數
尺寸：2447137.5mm（LWH），公差 ±1mm
重量：1.22Kg / 臺，包裝 12pcs/15.2Kg/0.72CUFT
安裝：4 個 ψ4.5 安裝孔，推薦外殼接地（確保 EMC 和安全）
線材：標配 SJOW/H05RN-F/SJTW 系列線材，不同型號線材規格略有差異。
（七）安規與電磁兼容
安全規范：符合 UL8750 (type”HL”)、CSA C22.2 No.250.13-12、IEC/BS EN61347-1/2-13、GB19510.1/14、BIS IS15885（指定機型）、KC61347 等。
耐壓與絕緣：I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC；絕緣阻抗 100MΩ/500VDC/25℃/70% RH。
電磁兼容
發射：符合 BS EN/EN55015、GB/T17743、GB17625.1 等，EN61000-3-2 Class C（負載≧50%）
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、EN61547，浪涌抗擾度線對地 6KV、線對線 4KV。
MTBF：Telcordia SR-332 標準下最小 2391.4K 小時，MIL-HDBK-217F（25℃）下最小 204.9K 小時。
（八）應用場景
基礎 LED 照明：LED 街道照明、LED 建筑照明、LED 天井燈、LED 泛光燈
特殊場景：Class I, Division 2 類危險地點的照明燈具。
四、關鍵問題
問題 1：ELG-200 系列不同調光功能的核心區別和適用場景是什么？
答案：該系列有三類核心調光功能，區別和適用場景如下：①三合一調光（B/AB 型）：支持 0~10Vdc、10V PWM、外接電阻三種方式，調光靈活，適配需要現場手動 / 簡易電控調光的常規 LED 照明場景（如建筑、天井燈）；②DALI 控制（DA 型）：符合 IEC62386 規范，支持 16 組 64 地址，適配需要集中智能控制、多設備組網的商業 / 公共照明場景（如大型建筑、園區照明）；③智能定時調光（Dxx 型）：14 小時自動按時長調節電流，分住宅 / 街道 / 隧道三種經典模式，適配無需人工干預、按場景規律自動調光的戶外照明（街道、隧道）和住宅照明場景。其中 A/AB 型還可疊加內部電位器的基礎電壓 / 電流調節功能。

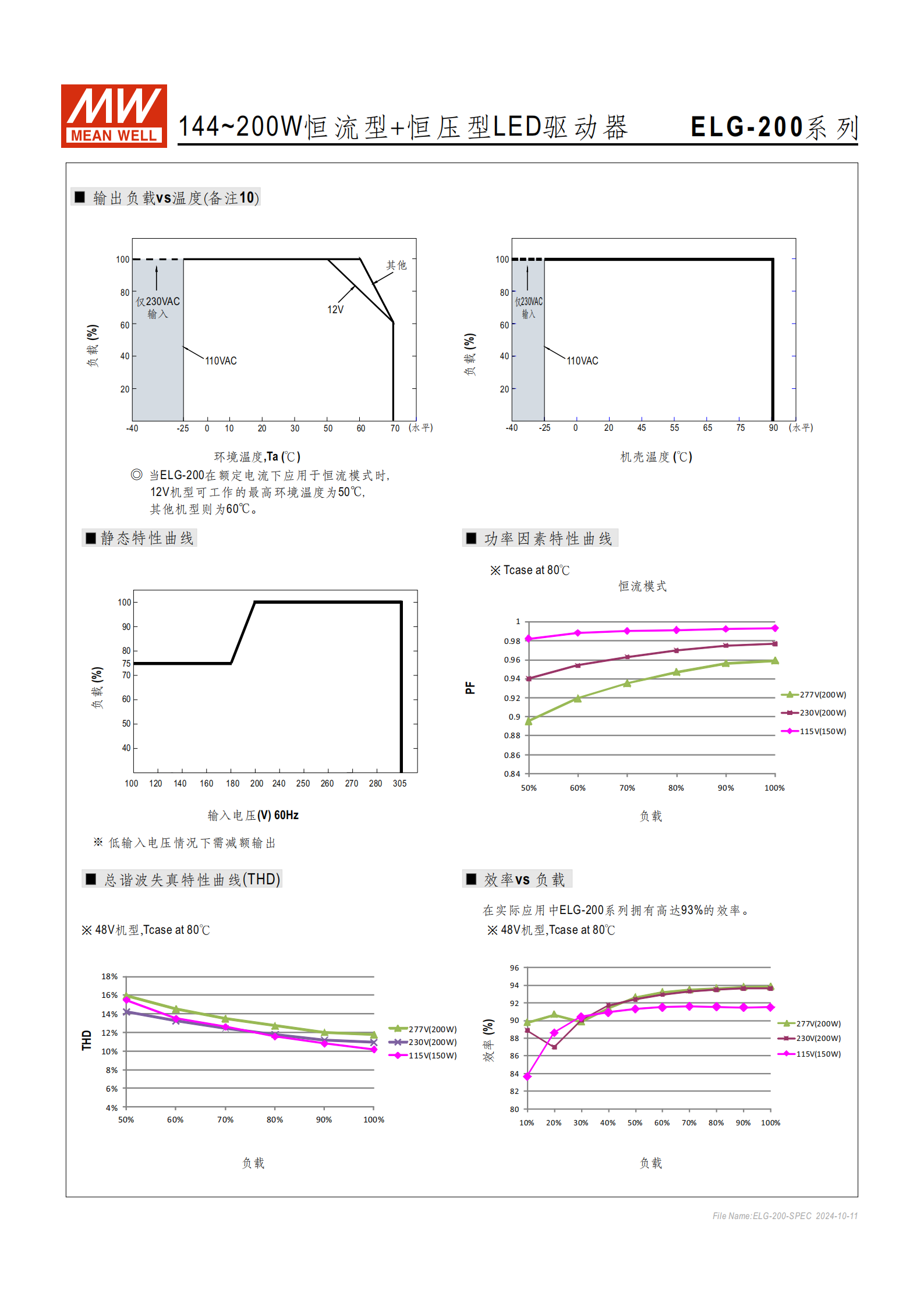

問題 2：ELG-200 系列在不同輸入電壓和環境溫度下，輸出功率會有哪些降額要求？
答案：該系列的功率降額主要分兩類情況：①輸入電壓降額：輸入電壓在 100~180VAC 時，輸出功率為144~150W（額定低功率段）；輸入電壓在 200~305VAC 時，輸出功率為192~201.6W（額定高功率段），低輸入電壓下需按靜態特性曲線減額輸出；②環境溫度 / 海拔降額：12V 機型恒流模式額定電流下最高工作環境溫度為 50℃，其他機型為 60℃；海拔超過 2000 米時，每 1000 米環境溫度按 3.5℃/1000m 比例下降，需對應降低輸出負載；此外機殼溫度最高為 90℃，超溫會觸發過溫保護關斷輸出。
問題 3：ELG-200 系列的保護功能有哪些，各保護機制的工作方式和恢復特性是什么？
答案：系列配備過流、過壓、短路、過溫四重核心保護功能，均為高實用性的自動恢復類設計，具體機制：①過電流保護：采用恒流限制方式，當輸出電流超額定值時，驅動器將電流限制在恒流閾值，負載異常移除后自動恢復正常工作，無需要手動重啟；②過電壓保護：觸發時進入打嗝模式，間歇性嘗試輸出，負載異常移除后自動恢復常規輸出；③短路保護：輸出端短路時立即關斷輸出電壓，短路故障排除后需重啟驅動器恢復工作；④過溫度保護：機殼溫度達到保護閾值時關斷輸出電壓，待機殼溫度降至安全范圍后自動重啟恢復輸出。不同機型的過壓 / 短路關斷電壓閾值為 13.5~67V，依額定輸出電壓不同而定。
