明緯ELG-150U 系列為 150W 恒流 + 恒壓型 LED 驅動器，采用金屬外殼接地設計，內置主動式 PFC 功能，空載 / 待機功耗 **<0.5W**，壽命 **>50000 小時且提供 5 年保固，適配干燥、潮濕、淋雨環境及 Class I, Division 2 類危險地點照明；該系列分 24V/36V/48V 三種額定輸出電壓，有 Blank、A、B 三種功能型號，分別為固定輸出、內部電位器可調輸出、三合一調光（0~10Vdc/10V PWM / 電阻）功能，支持恒流 / 恒壓兩種 LED 驅動方式，電氣性能優異且具備完善的過流、短路、過壓、過溫保護，工作溫度為-40~+85℃**，尺寸 219*63*35.5mm，廣泛應用于 LED 街道、建筑、天井、泛光等照明場景。
一、系列基礎信息
產品定位：明緯 MEAN WELL ELG-150U 系列為 150W 級恒流 + 恒壓雙模式 LED 驅動器，金屬外殼接地設計，是工業級 LED 照明專用驅動電源。

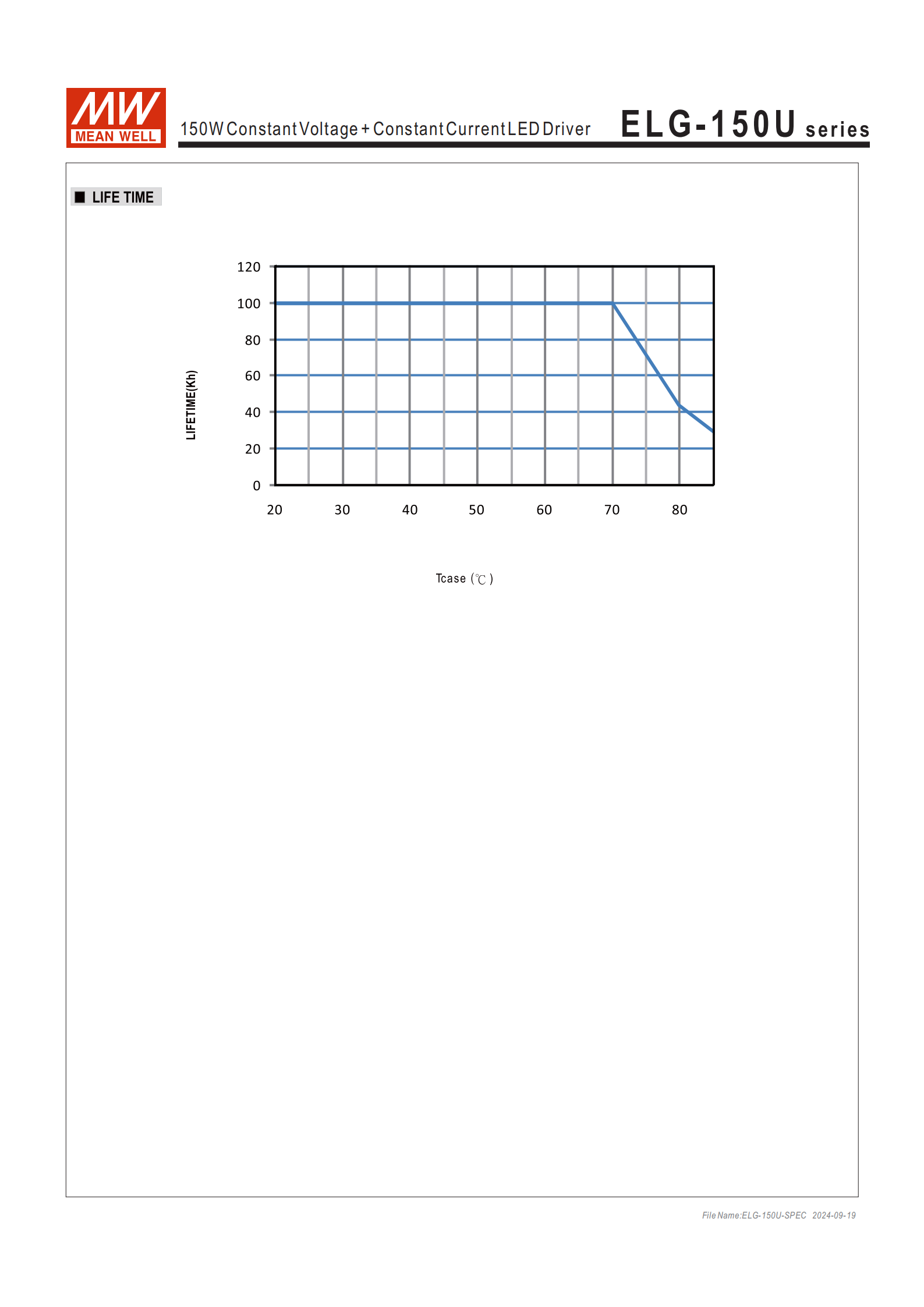

核心特性：內置主動式 PFC 功能；空載 / 待機功耗 **<0.5W**；使用壽命 **>50000 小時 **（外殼最高溫度 Tc<75℃時）；提供5 年保固；適配干燥、潮濕、淋雨環境，可用于 Class I, Division 2 類危險地點的照明燈具。

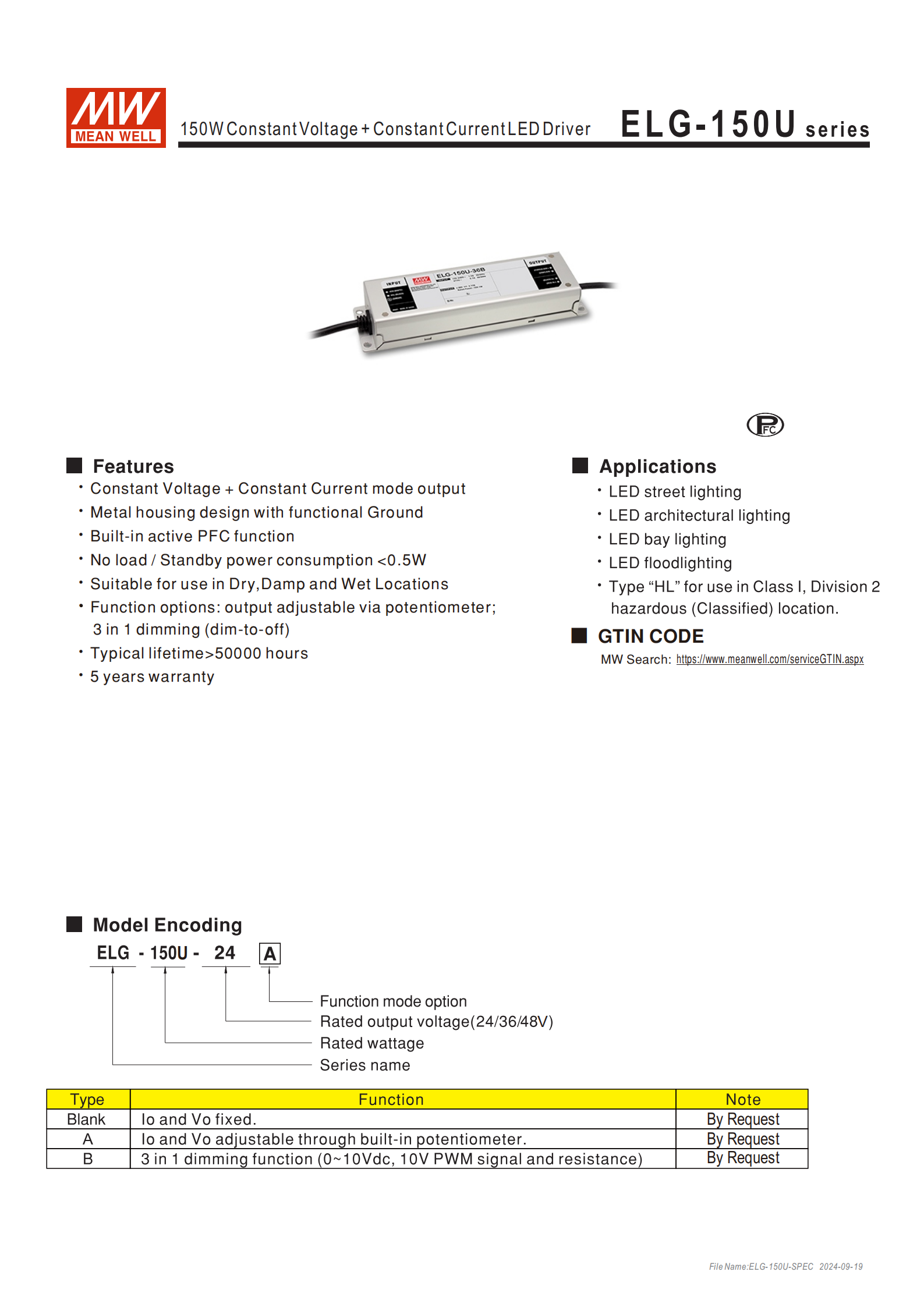

型號編碼：由系列名 + 額定功率 + 功能模式選項 + 額定輸出電壓構成，核心電壓版本為 24V/36V/48V，功能模式分 3 類，具體如下：| 功能型號 | 核心功能 | 備注 ||----------|----------|------|| Blank | 恒流 + 恒壓輸出值固定 | 可選購 || A | 恒流 + 恒壓輸出值經內建電位器調整 | 可選購 || B | 支持三合一調光（0~10Vdc、10V PWM、電阻） | 可選購，dim-to-off 功能 |
二、核心電氣規格
全系列輸入?yún)?shù)統一，輸出參數隨電壓版本區分，所有規格默認在 230VAC、額定負載、25℃環境下測量，關鍵參數如下表：

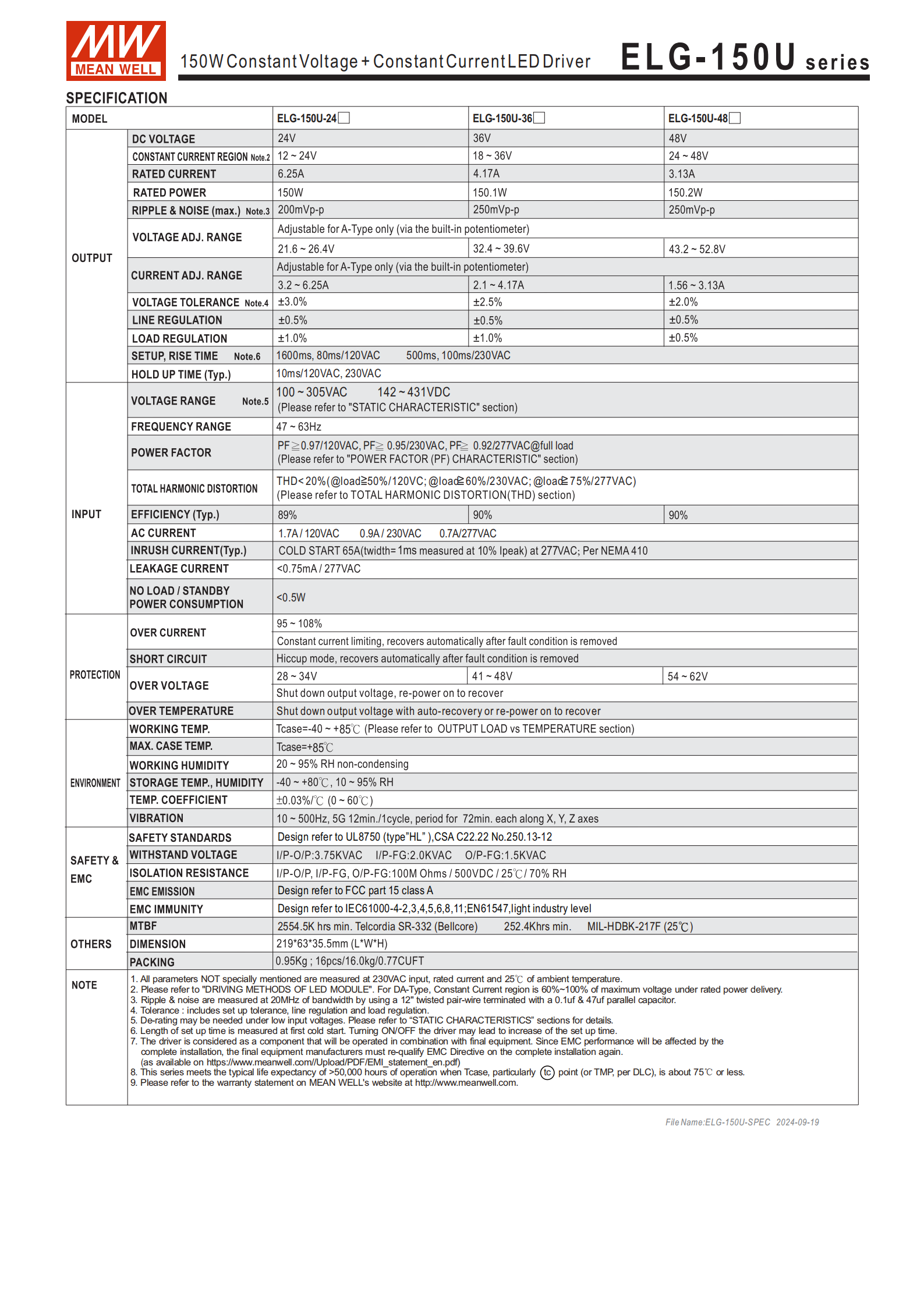

| 型號 | ELG-150U-24 | ELG-150U-36 | ELG-150U-48 |
|---|---|---|---|
| 額定直流輸出電壓 | 24V | 36V | 48V |
| 恒電流范圍 | 12~24V | 18~36V | 24~48V |
| 額定電流 | 6.25A | 4.17A | 3.13A |
| 額定功率 | 150W | 150.1W | 150.2W |
| 紋波與噪聲（最大） | 200mVp-p | 250mVp-p | 250mVp-p |
| A 型電壓調整范圍 | 21.6~26.4V | 32.4~39.6V | 43.2~52.8V |
| A 型電流調整范圍 | 3.2~6.25A | 2.1~4.17A | 1.56~3.13A |
| 過電壓保護范圍 | 28~34V | 54~62V | 41~48V |
通用電氣參數
輸入：電壓范圍100~305VAC/142~431VDC，頻率 47~63Hz；滿載功率因數 PF≥0.97/120VAC、PF≥0.95/230VAC、PF≥0.92/277VAC；總諧波失真 THD<20%（不同電壓負載要求不同）。
調整率：線性調整率 **±0.5%**，負載調整率 ±0.5%~±1.0%；溫度系數 ±0.03%/℃（0~60℃）。
啟動 / 保持：冷機啟動時間 1600ms (120VAC)/500ms (230VAC)，保持時間 Typ.10ms；浪涌電流 65A（277VAC 冷啟動），漏電流 < 0.75mA/277VAC。
效率：典型值 89%（24V）、90%（36V/48V）。
三、保護功能
全系列配備完善的自恢復式保護機制，具體如下：
過電流保護：95~108% 恒流限制，負載異常移除后自動恢復；
短路保護：打嗝模式，負載異常移除后自動恢復；
過電壓保護：各電壓版本有專屬保護區間，觸發后關斷輸出；
過溫度保護：關斷輸出電壓，根據工況實現自動恢復或重啟恢復。
四、LED 驅動與調光操作
驅動方式：支持恒流 (CC) 直接驅動和恒壓 (CV) 帶 DC/DC 驅動器驅動兩種模式，恒流區最高輸出電壓由終端系統配置決定；

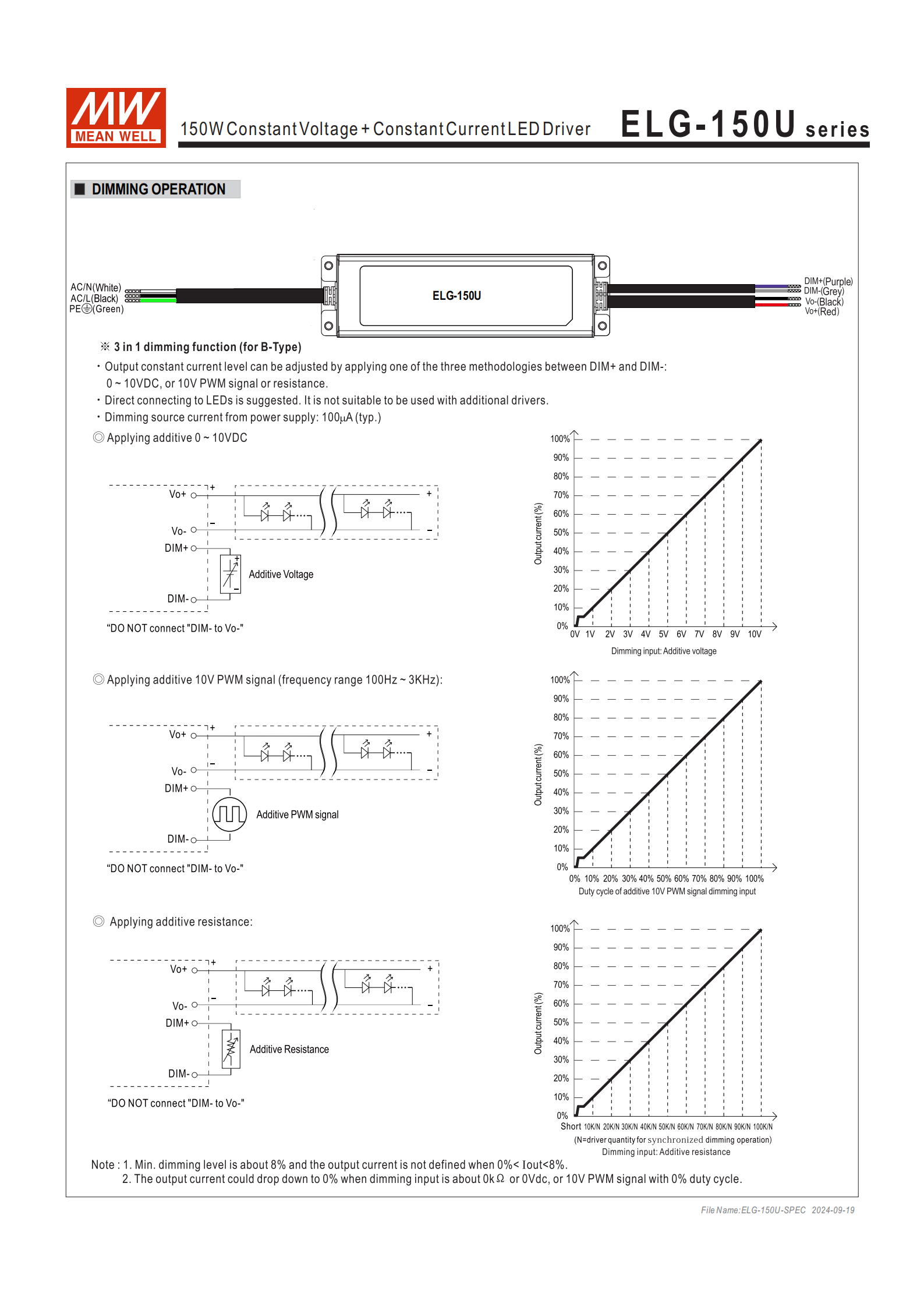

調光功能：僅 B 型支持三合一調光，調光端口為 DIM+（紫色）、DIM-（灰色），核心規則：
調光方式：外接 0~10Vdc 電壓、10V PWM 信號（100Hz~3KHz）、外接電阻均可調整輸出恒流值；
關鍵參數：調光端口輸出電流 Typ.100μA；最小調光比例約8%（0%<Iout<8% 時精度無定義）；0 歐 / 0V/PWM 占空比 0% 時，輸出電流可降至 0%；
禁忌：請勿將 DIM - 與 Vo - 連接。
五、環境與物理參數
環境參數
工作溫度：Tcase=-40~+85℃（低輸入電壓 / 海拔超 2000 米需降額使用）；
工作濕度：20~95% RH，無冷凝；
儲存溫濕度：-40~+80℃，10~95% RH；
耐振動：10~500Hz、5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘。
物理參數

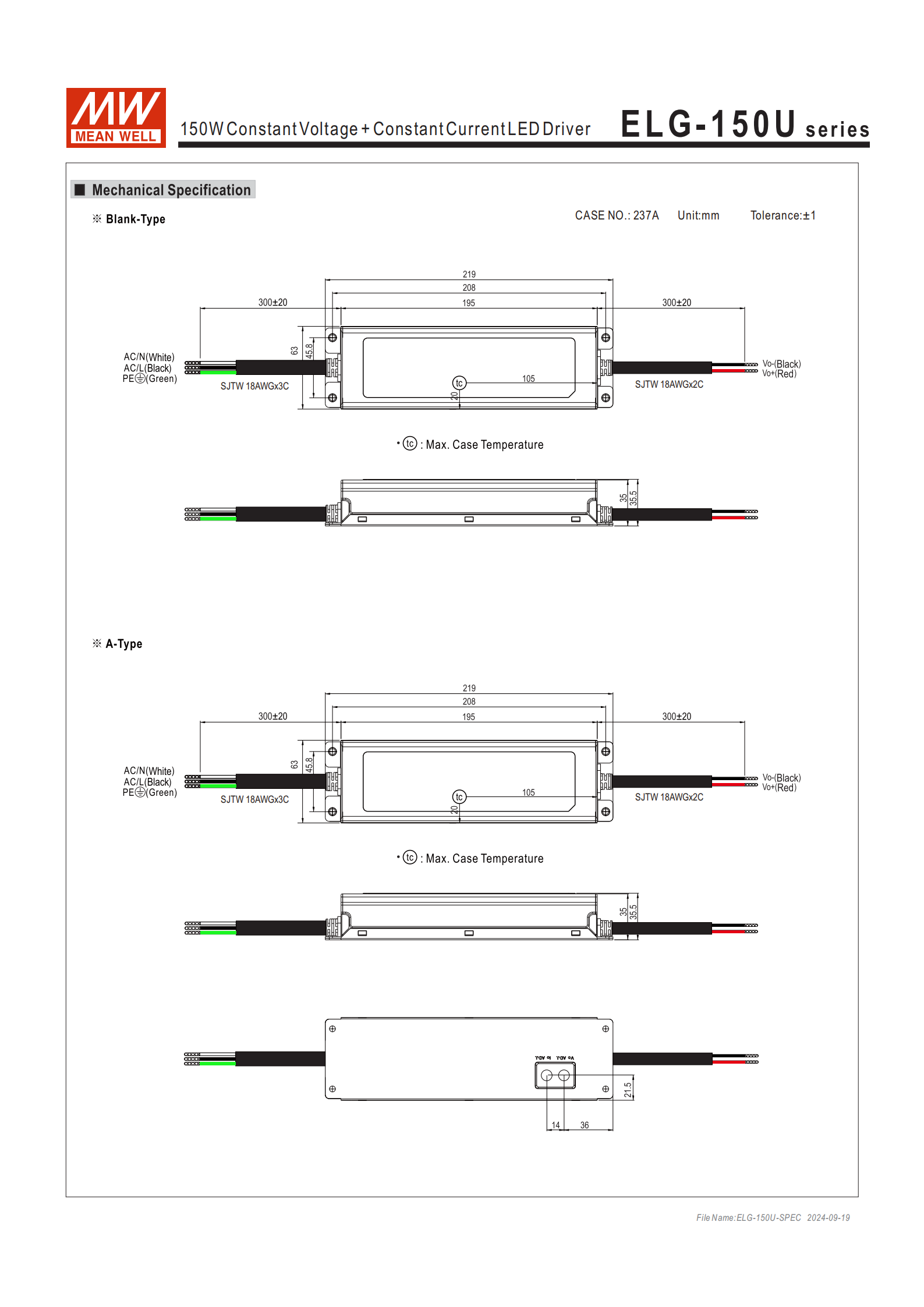

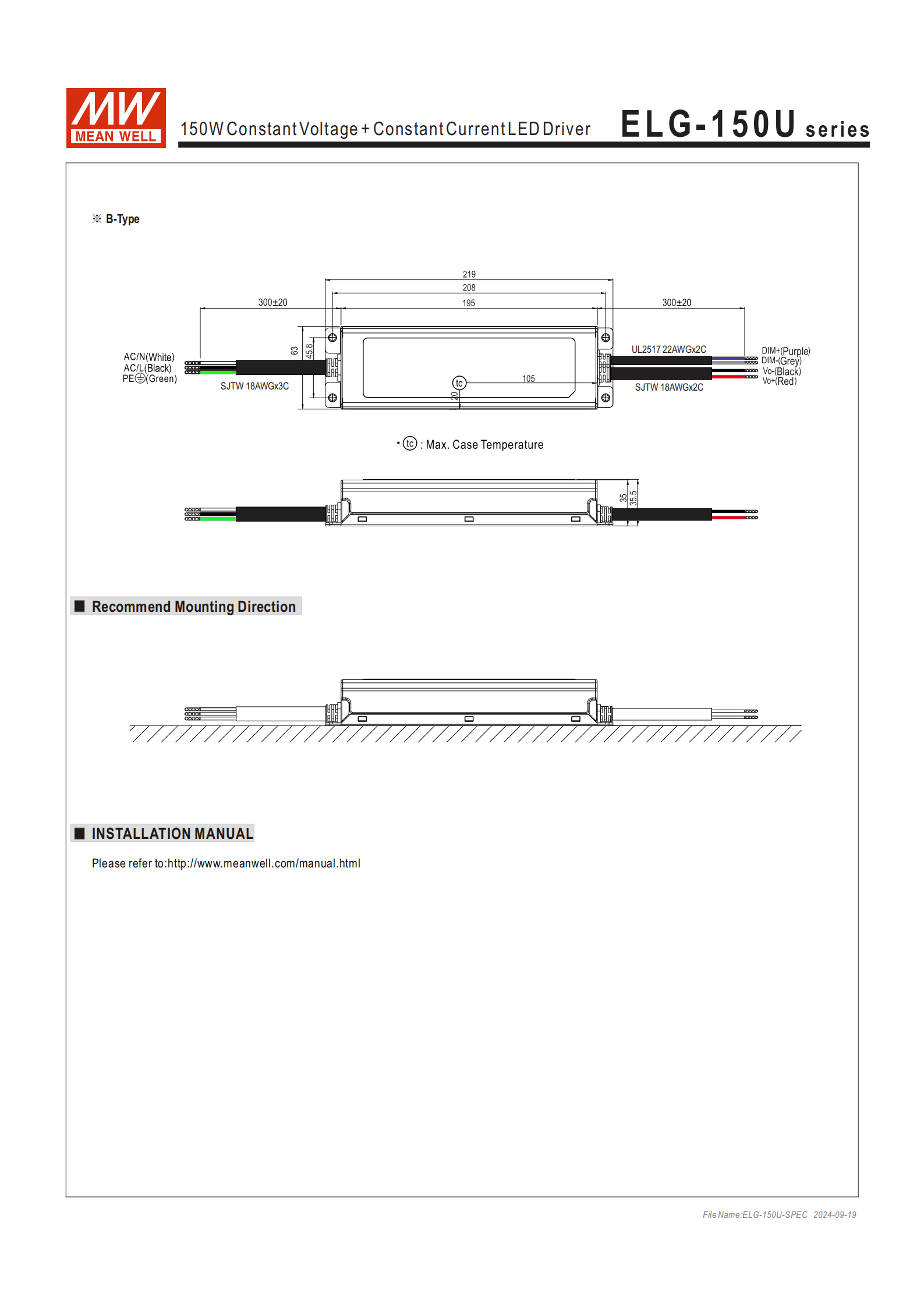

尺寸：2196335.5mm（LWH），不同功能型號接線規格不同（Blank/A 型為 SJTW 18AWG 線纜，B 型新增 UL2517 22AWG 調光線纜）；
重量 / 包裝：?jiǎn)闻_(tái) 0.95kg，16pcs/16.0kg/0.77CUFT；
外殼接地：機殼為安全接地（FG），耐壓規格 I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC，絕緣阻抗≥100M Ohms/500VDC。
六、安規與可靠性
安全規范：設計參考 UL8750 (type”HL”)、CSA C22.22 No.250.13-12；
電磁兼容：發射參照 FCC part 15 class A，抗擾度參照 IEC61000-4-2/3/4/5/6/8/11、EN61547；
可靠性：MTBF（平均無故障時間）Telcordia SR-332 標準下 **≥2554.5Khrs**，MIL-HDBK-217F 標準（25℃）下 **≥252.4Khrs**。
七、應用場景
廣泛適用于各類 LED 照明場景，包括LED 街道照明、LED 建筑照明、LED 天井燈、LED 泛光燈，且適配危險地點的照明燈具改造。
八、重要備注
低輸入電壓需減額輸出，海拔超 2000 米時，無風扇機型環境溫度按3.5℃/1000m降額；
EMC 受整套終端裝置影響，制造商需重新確認 EMC 合規性；
頻繁開關機會增加驅動器啟動時間；
紋波與噪聲測量有專屬標準（12" 雙絞線 + 終端電容，20MHz 帶寬）。
