明緯ELG-150 系列是功率覆蓋84~150W的恒流 + 恒壓型LED 驅動器，輸入電壓支持100~305VAC/142~431VDC，輸出額定電壓有 12/24/36/42/48/54V 多規格，具備IP65/IP67防護等級、主動式 PFC功能，空載 / 待機功耗 **<0.5W**，壽命 **>50000 小時且提供5 年保固 **；該系列分 Blank/A/B/AB/DA/Dx/D2 等功能型號，支持電位器調節、三合一調光、DALI 控制、智能定時調光等多種功能，轉換效率最高91%，無風扇自然風冷設計，工作機殼溫度 **-40℃~+90℃**，適用于 LED 街道、建筑、天井、泛光等戶內戶外照明，還可用于 Class I, Division 2 類危險地點照明。
一、產品基礎定位

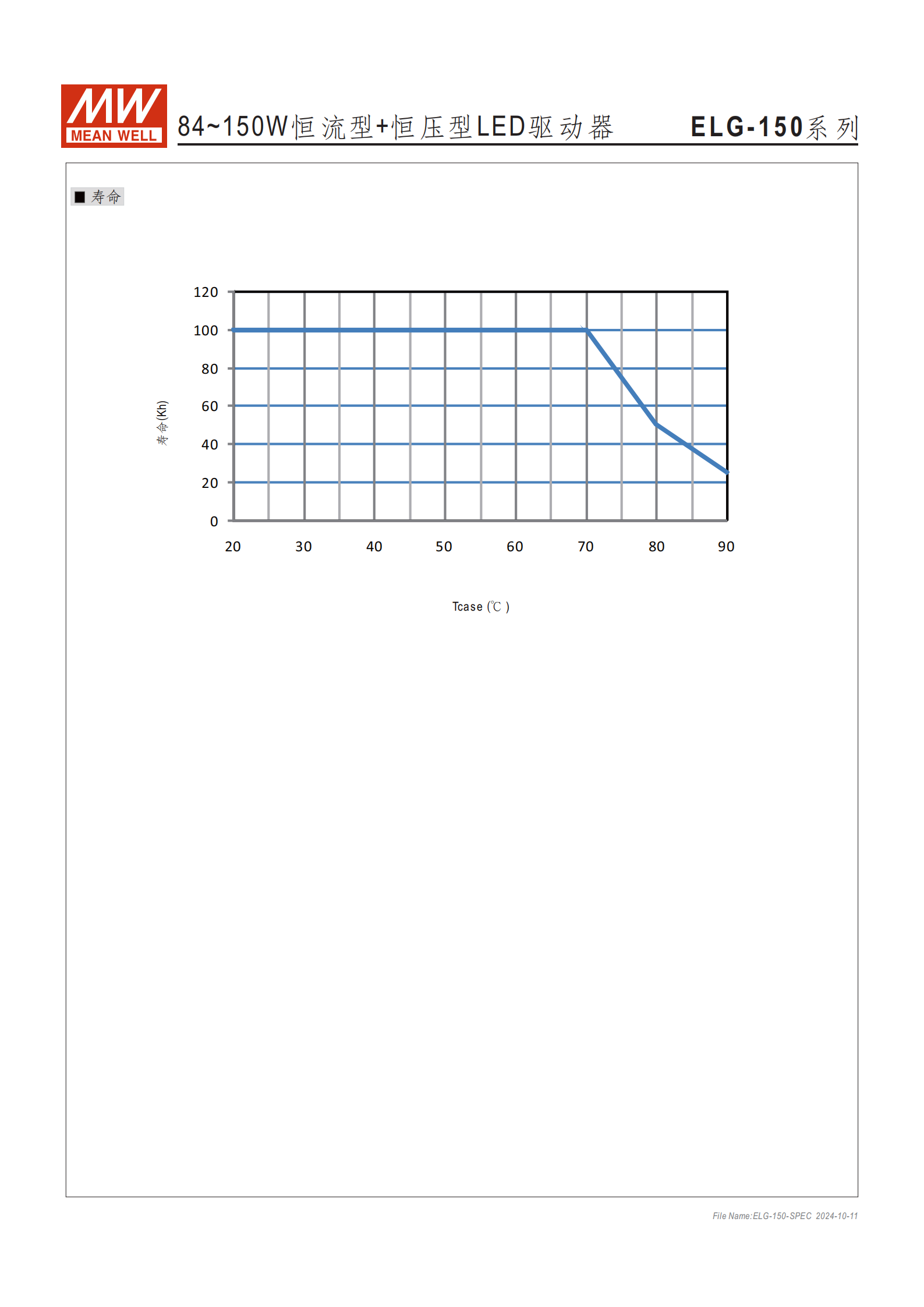

明緯 ELG-150 系列為84~150W功率段的恒流 + 恒壓雙模式LED 交流變直流驅動器，主打戶內戶外通用，金屬外殼接地設計，無風扇自然風冷散熱，核心適用于 LED 專業照明場景，提供5 年保固，正常使用下壽命 **>50000 小時 **。
二、核心核心特性

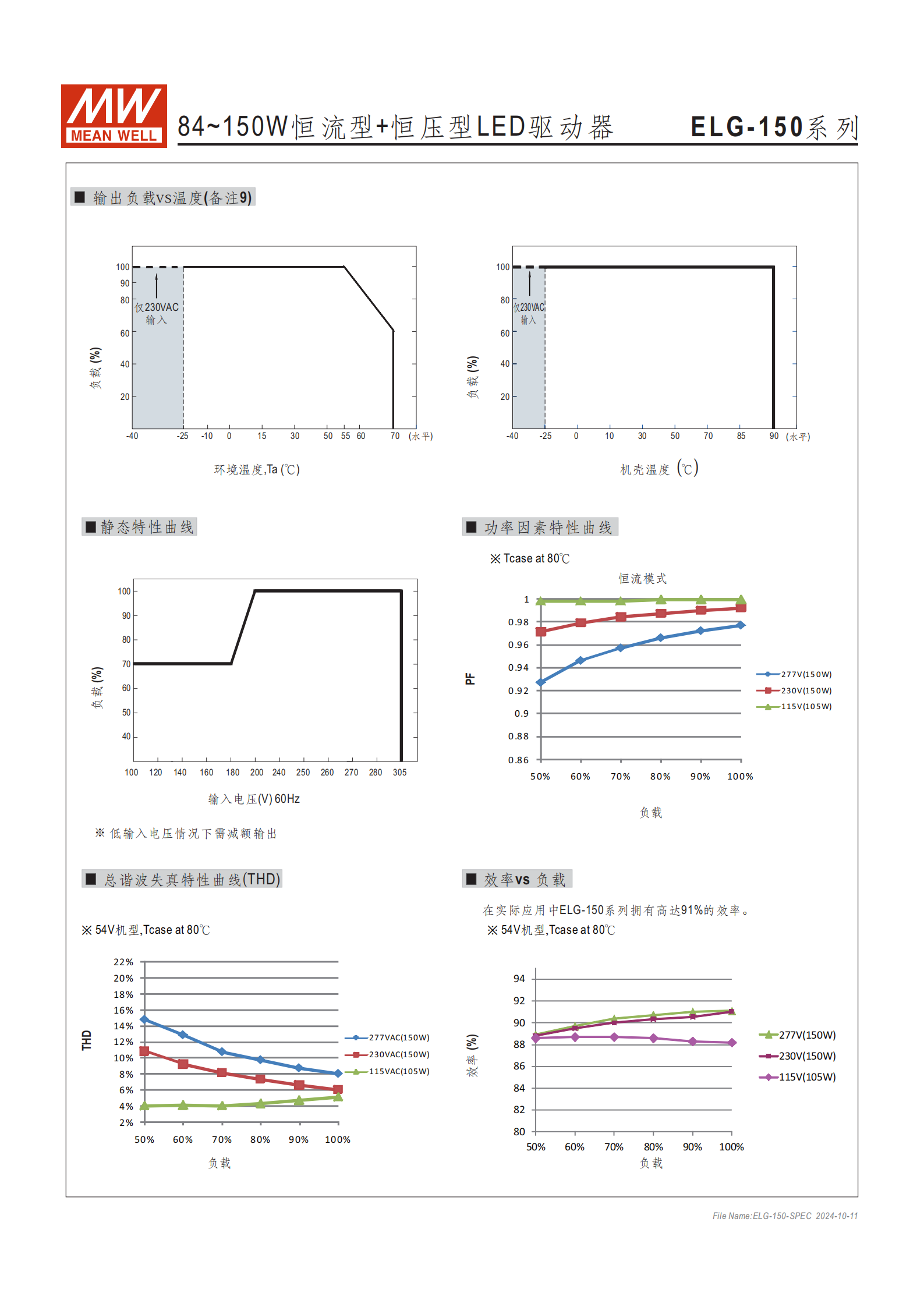

電氣核心：內置主動式 PFC功能，滿載功率因數 0.92~0.97，總諧波失真THD<20%；轉換效率最高達91%，空載 / 待機功耗均 **<0.5W**，能耗表現優異。
防護與環境：分IP65/IP67兩種防護等級，戶內戶外安裝均可；工作機殼溫度范圍 **-40℃~+90℃**，儲存溫度 - 40~+80℃，工作濕度 20~95% RH 無冷凝，溫度系數 ±0.03%/℃(0~60℃)。
結構設計：整體尺寸2196335.5mm(LWH)，凈重0.95Kg，無風扇設計依靠自然風冷，外殼需保護接地以滿足 EMC 和安全要求。

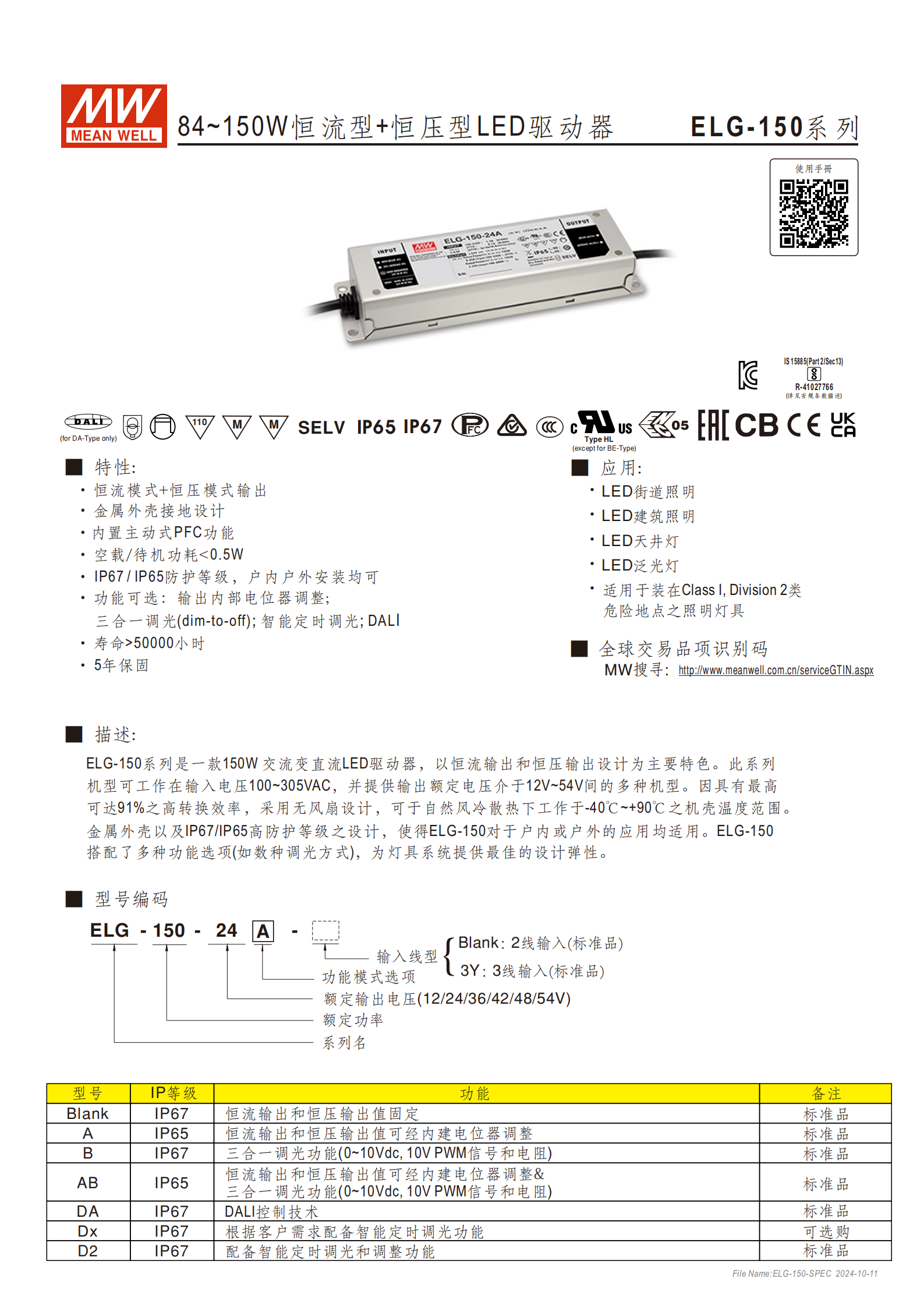

三、型號編碼與功能分類
該系列型號由系列名 + 額定功率 + 額定輸出電壓 + 功能模式 + 輸入線型組成，輸入線型分 2 線（標準）和 3Y 三線（標準）；功能型號為核心區分維度，不同型號對應不同 IP 等級和功能，具體如下：
| 功能型號 | IP 等級 | 核心功能 | 產品類型 |
|---|---|---|---|
| Blank | IP67 | 恒流 / 恒壓輸出值固定 | 標準品 |
| A | IP65 | 內置電位器調節輸出值 | 標準品 |
| B | IP67 | 三合一調光（0~10Vdc/10V PWM / 電阻） | 標準品 |
| AB | IP65 | 電位器調節 + 三合一調光 | 標準品 |
| DA | IP67 | DALI 控制技術（符合 IEC62386-101/102） | 標準品 |
| Dx | IP67 | 客戶定制智能定時調光 | 可選購 |
| D2 | IP67 | 智能定時調光 + 輸出調整功能 | 標準品 |

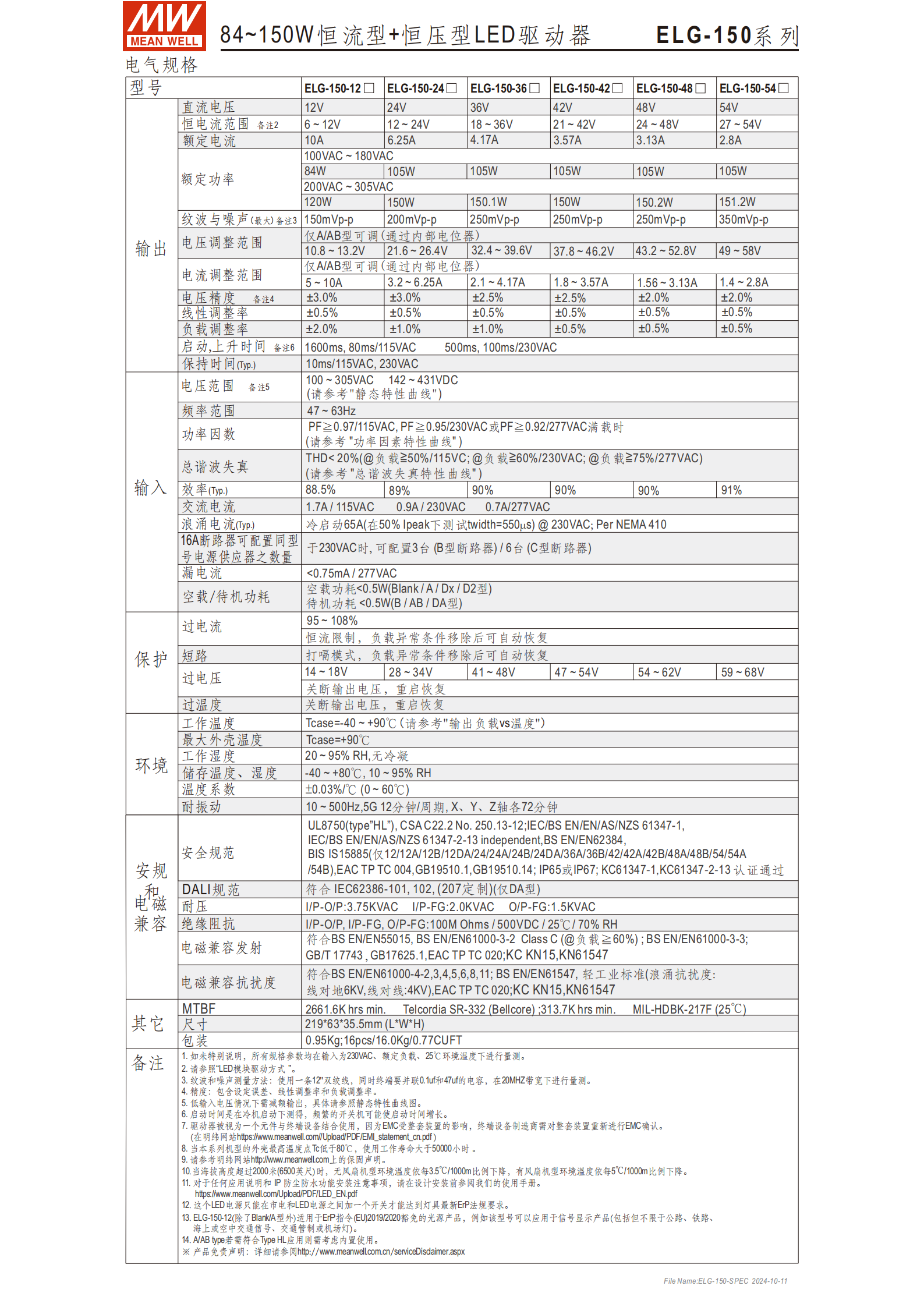

四、關鍵電氣規格
1. 輸入?yún)?shù)
電壓范圍：100~305VAC、142~431VDC，寬電壓輸入適配不同電網；
頻率范圍：47~63Hz；
浪涌電流：冷啟動 65A (@230VAC，50% IPeak，twidth=550μs)；
漏電流：<0.75mA/277VAC。
2. 輸出參數（主流型號）
該系列輸出額定電壓有 12/24/36/42/48/54V 六款，A/AB 型支持電壓、電流電位器調節，不同型號紋波噪聲、精度不同，核心參數如下：
| 型號 | 額定電壓 | 額定電流 | 額定功率 | 紋波噪聲 (max) | 電壓調整范圍 | 電流調整范圍 | 電壓精度 |
|---|---|---|---|---|---|---|---|
| ELG-150-12 | 12V | 10A | 84/120W | 150mVp-p | 10.8~13.2V | 5~10A | ±3.0% |
| ELG-150-24 | 24V | 6.25A | 105/150W | 200mVp-p | 21.6~26.4V | 3.2~6.25A | ±3.0% |
| ELG-150-42 | 42V | 3.57A | 105/150W | 250mVp-p | 37.8~46.2V | 1.8~3.57A | ±2.5% |
| ELG-150-48 | 48V | 3.13A | 105/150.2W | 250mVp-p | 43.2~52.8V | 1.56~3.13A | ±2.0% |
| ELG-150-54 | 54V | 2.8A | 105/151.2W | 350mVp-p | 49~58V | 1.4~2.8A | ±2.0% |
| 注：額定功率分低電壓輸入 (100~180VAC) 和高電壓輸入 (200~305VAC) 兩檔。 |
3. 保護功能
全系列配備完善的保護機制，故障處理方式不同，移除異常后均可恢復：
過電流：95~108% 恒流限制，自動恢復；
短路：打嗝模式，自動恢復；
過電壓：關斷輸出電壓，重啟恢復（不同型號過壓保護值不同，如 24V 型為 28~34V）；
過溫度：關斷輸出電壓，重啟恢復，觸發溫度為機殼 + 90℃。

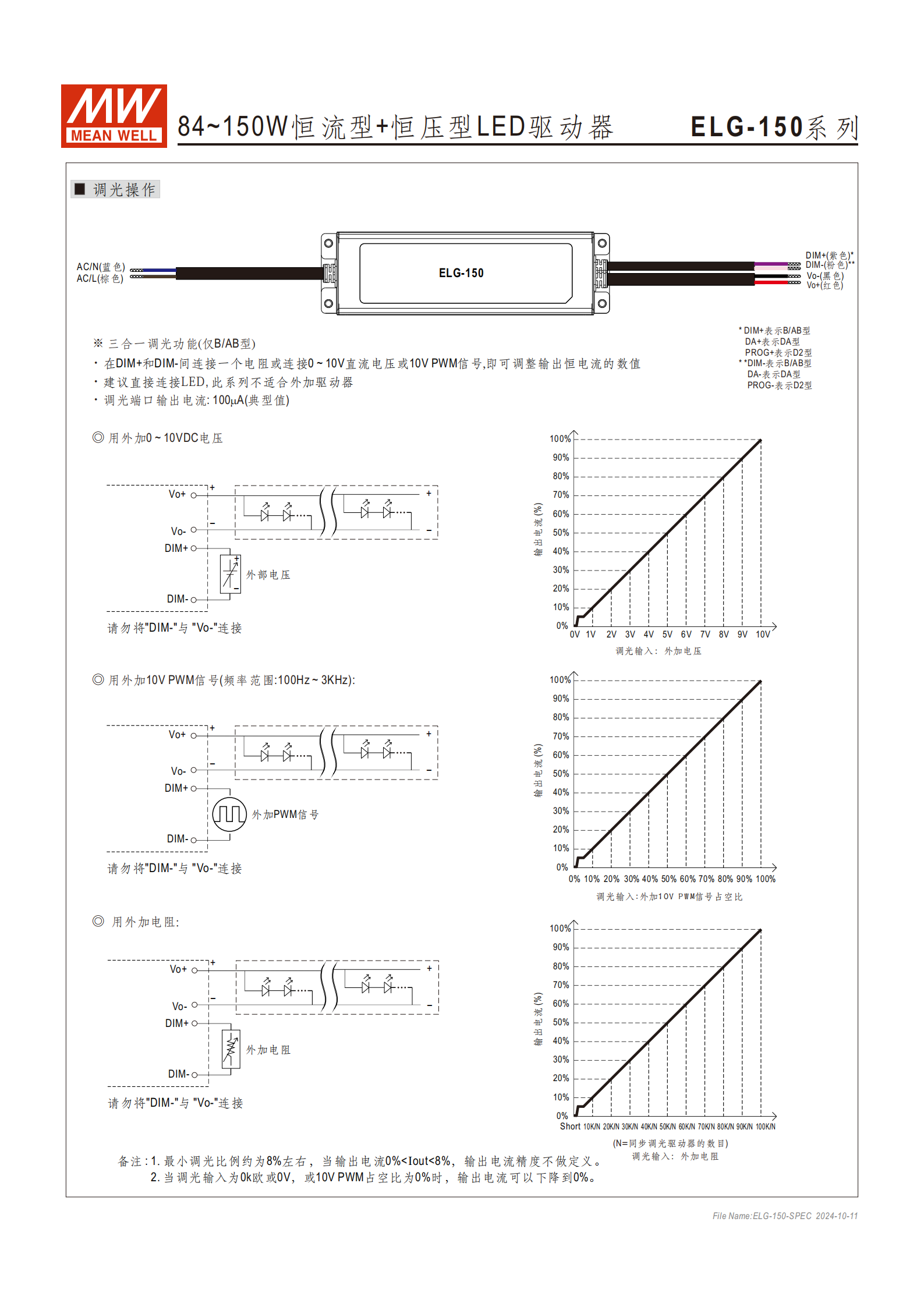

五、調光功能詳解
該系列提供三類調光方式，為不同照明場景提供靈活的亮度調節方案，B/AB/DA/Dx/D2 型支持調光，核心參數如下：
三合一調光（僅 B/AB 型）
調光方式：外接0~10VDC 電壓、10V PWM 信號 (100Hz~3KHz)、外接電阻三種方式；
關鍵特性：調光端口輸出電流 100μA（典型值），最小調光比例約 8%（0~8% 電流精度無定義）；0V/0 歐 / 0% 占空比可實現 0% 電流輸出，且不可將 DIM - 與 Vo - 連接。
DALI 調光（僅 DA 型）
接口：初級側 DA+/DA - 間接入 DALI 信號；
協議：支持 DALI 協議16 組 64 個地址，開機默認8% 輸出電流，符合 IEC62386-101/102 標準。
智能定時調光（Dx/D2 型）
核心邏輯：連續 14 小時內自動調節輸出電流，明緯提供住宅、街道、隧道 3 種經典模式，也可接受客戶定制；
經典模式：住宅模式分 3 個時間節點調節，街道模式分 4 個節點，隧道模式分 2 個節點，均按電源工作時長觸發調光比例切換。

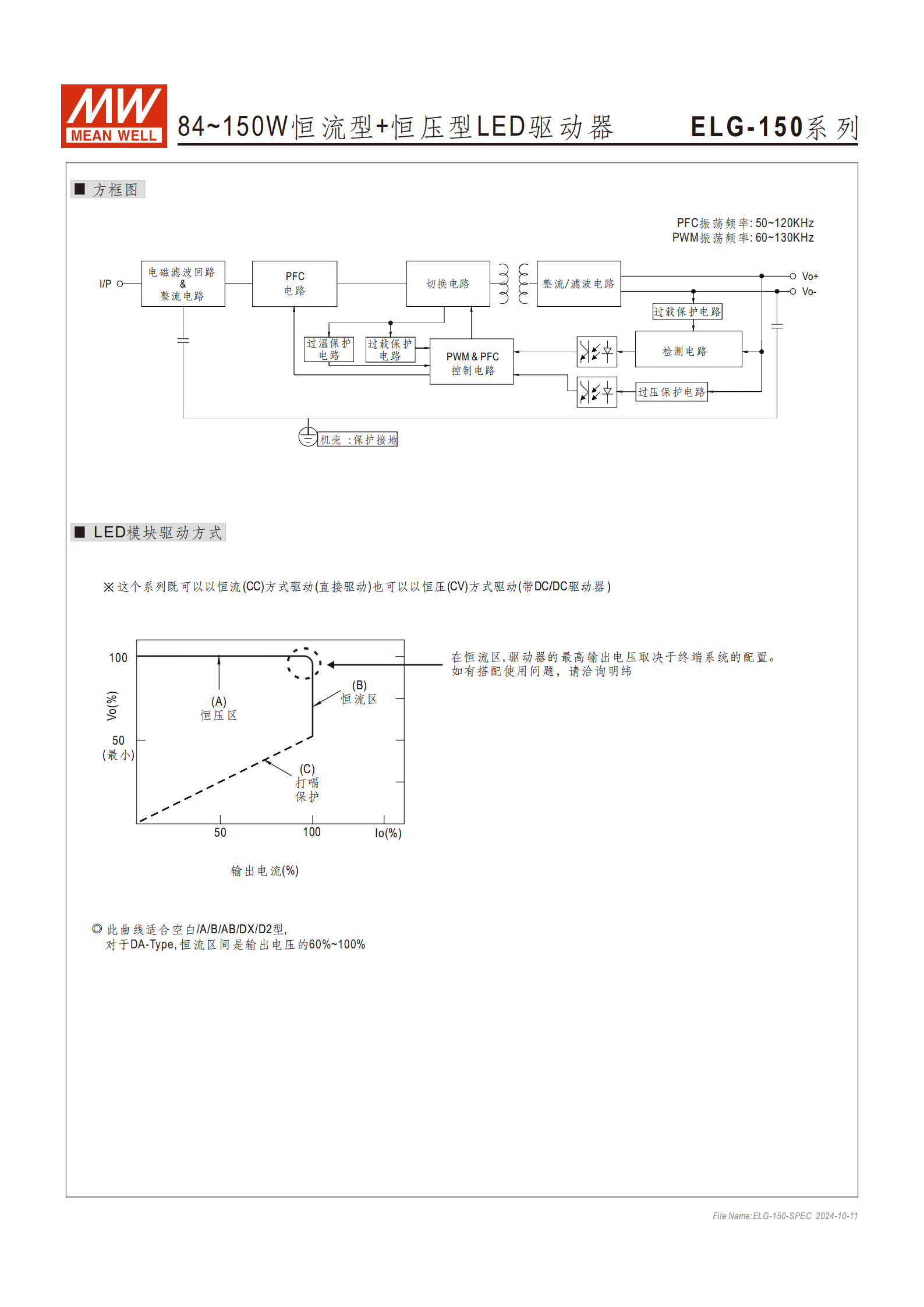

六、驅動與工作模式
雙驅動模式：可恒流 (CC) 直接驅動LED 模塊，也可恒壓 (CV) 帶 DC/DC 驅動器驅動，恒流區最高輸出電壓由終端系統配置決定；
工作曲線：輸出分恒壓區、恒流區、打嗝保護區，DA 型恒流區間為輸出電壓的 60%~100%，其余型號適配通用曲線；
電路參數：PFC 振蕩頻率 50~120KHz，PWM 振蕩頻率 60~130KHz，含電磁濾波、整流 / 濾波、過載 / 過溫 / 過壓保護等完整電路模塊。
七、安規與電磁兼容
安全規范：通過 UL8750 (type"HL")、CSA C22.2 No.250.13-12、IEC61347、GB19510.1/14 等多國安規認證，KC、BIS、EAC 等地區認證全覆蓋；
耐壓與絕緣：I/P-O/P：3.75KVAC，I/P-FG：2.0KVAC，O/P-FG：1.5KVAC；絕緣阻抗 I/P-O/P/I/P-FG/O/P-FG 均為100MΩ/500VDC/25℃/70%RH；
電磁兼容：發射端符合 EN55015、GB/T17743 等，抗擾度符合 EN61000-4 系列、EN61547 等標準，浪涌抗擾度線對地 6KV、線對線 4KV。
八、應用與安裝
應用場景：核心用于LED 街道照明、LED 建筑照明、LED 天井燈、LED 泛光燈，還可適配Class I, Division 2 類危險地點的照明燈具；
安裝要求：外殼必須保護接地以確保 EMC 和安全，可選輸入線接地；提供專用安裝手冊，可在明緯官網查閱；
接線規范：不同功能型號接線配置不同，如 AB 型含 DIM-(粉)/DIM+(紫) 調光線，3Y 型含 PE (綠 / 黃) 接地線，線材規格為 SJOW 17AWG/UL2517 20AWG 等。
九、其他參數
MTBF：Telcordia SR-332 標準下最小 2661.6K 小時，MIL-HDBK-217F (25℃) 標準下最小 313.7K 小時；
斷路器配置：230VAC 時，可配置 3 臺 (B 型)/6 臺 (C 型) 同型號電源；
包裝：16pcs / 箱，總重 16.0Kg，體積 0.77CUFT。
4. 關鍵問題
問題 1：ELG-150 系列不同功能型號的核心區別和 IP 等級對應關系是什么？
答案：該系列功能型號分 Blank/A/B/AB/DA/Dx/D2，核心區別在輸出調節和調光功能，IP 等級僅分 IP65 和 IP67 兩類；其中IP67對應 Blank、B、DA、Dx、D2 型，Blank 為基礎款輸出值固定，B 型支持三合一調光，DA 型支持 DALI 控制，Dx 為定制定時調光，D2 為定時調光 + 輸出調整；IP65對應 A、AB 型，A 型支持內置電位器調節輸出，AB 型兼具電位器調節和三合一調光功能，且 Dx 為可選購品，其余均為標準品。
問題 2：ELG-150 系列的三合一調光（B/AB 型）支持哪些調光方式，有哪些關鍵使用限制？
答案：三合一調光支持外接 0~10VDC 電壓、10V PWM 信號（頻率 100Hz~3KHz）、外接電阻三種方式；關鍵使用限制包括：①調光端口不可將 DIM - 與 Vo - 連接；②最小調光比例約 8%，0~8% 輸出電流精度無定義；③0V 輸入、0 歐電阻、10V PWM 信號 0% 占空比可實現 0% 輸出電流；④調光端口輸出電流典型值為 100μA，外接電阻調光時需考慮同步調光驅動器的數目 N。
問題 3：ELG-150 系列的電氣保護功能有哪些，故障觸發后的恢復方式分別是什么？
答案：該系列配備過電流、短路、過電壓、過溫度四大保護功能，不同故障的恢復方式不同：①過電流：95~108% 恒流限制，負載異常移除后自動恢復；②短路：進入打嗝模式，負載異常移除后自動恢復；③過電壓：直接關斷輸出電壓，需手動重啟才能恢復（不同型號過壓保護閾值不同，如 12V 型 14~18V、24V 型 28~34V）；④過溫度：機殼溫度達 + 90℃時關斷輸出電壓，需手動重啟恢復，且溫度恢復正常后才可重啟。
