明緯 ELG-100U 系列是 100W 級恒流 + 恒壓雙模式LED 驅動器，采用金屬外殼接地設計，內置主動式 PFC 功能，空載 / 待機功耗 < 0.5W，壽命超50000 小時且提供5 年保固，適配 24/36/42/48V 額定輸出電壓，分 Blank、A、B 三種功能型號（A 型可電位器調參、B 型支持 0~10Vdc/10V PWM / 電阻三合一調光），工作溫度達 **-40~+85℃，防護性適配干燥、潮濕、淋雨環境及 Class I, Division 2 危險地點照明，通過 UL8750 等安規認證，尺寸為1996335.5mm**，兼具過流、短路、過壓、過溫多重保護且故障后可自動恢復。
一、產品基礎信息
明緯 ELG-100U 系列為 100W 規格的恒流 + 恒壓雙模式LED 驅動器，是工業級專業照明驅動產品，核心定位為各類 LED 戶外及工業照明提供穩定驅動，適配多環境使用需求，具備5 年保固，在外殼溫度 Tc<75℃時工作壽命 **>50000 小時 **，MTBF 值達 2877.8K hrs min.（Telcordia SR-332 標準），產品尺寸為1996335.5mm(LWH)，包裝重量 0.85kg，16pcs/14.2kg/0.72CUFT。
二、核心產品特性

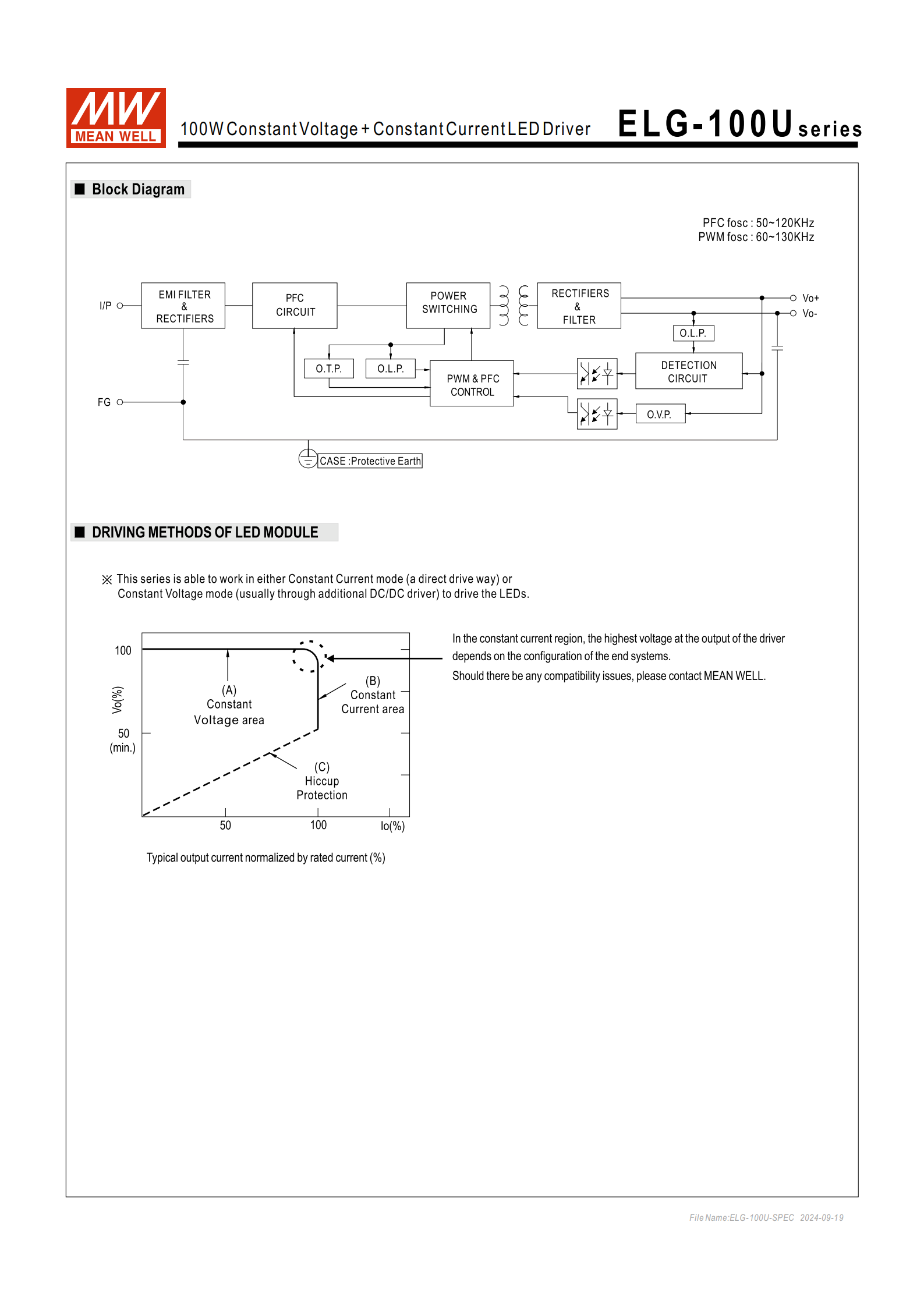

輸出模式：支持 ** 恒流 (CC)+ 恒壓 (CV)** 雙模式，可直接恒流驅動 LED 模塊，也可恒壓搭配 DC/DC 驅動器使用；
電氣設計：內置主動式 PFC 功能，滿載時功率因數 PF≧0.97/120VAC、PF≧0.95/230VAC、PF≧0.92/277VAC，Class 2 等級，空載 / 待機功耗 **<0.5W**；
結構與防護：金屬外殼接地設計，適配干燥、潮濕、淋雨環境，可用于 Class I, Division 2 類危險地點的照明燈具；
安規與電磁兼容：通過 UL8750 (type”HL”)、CSA C22.22 No.250.13-12 安全認證；耐壓為 I/P-O/P:3.75KVAC、I/P-FG:2.0KVAC、O/P-FG:1.5KVAC；絕緣阻抗 100M Ohms / 500VDC（25℃/70% RH）；電磁兼容發射符合 FCC part 15 class B，抗擾度參照 IEC61000-4 系列標準。

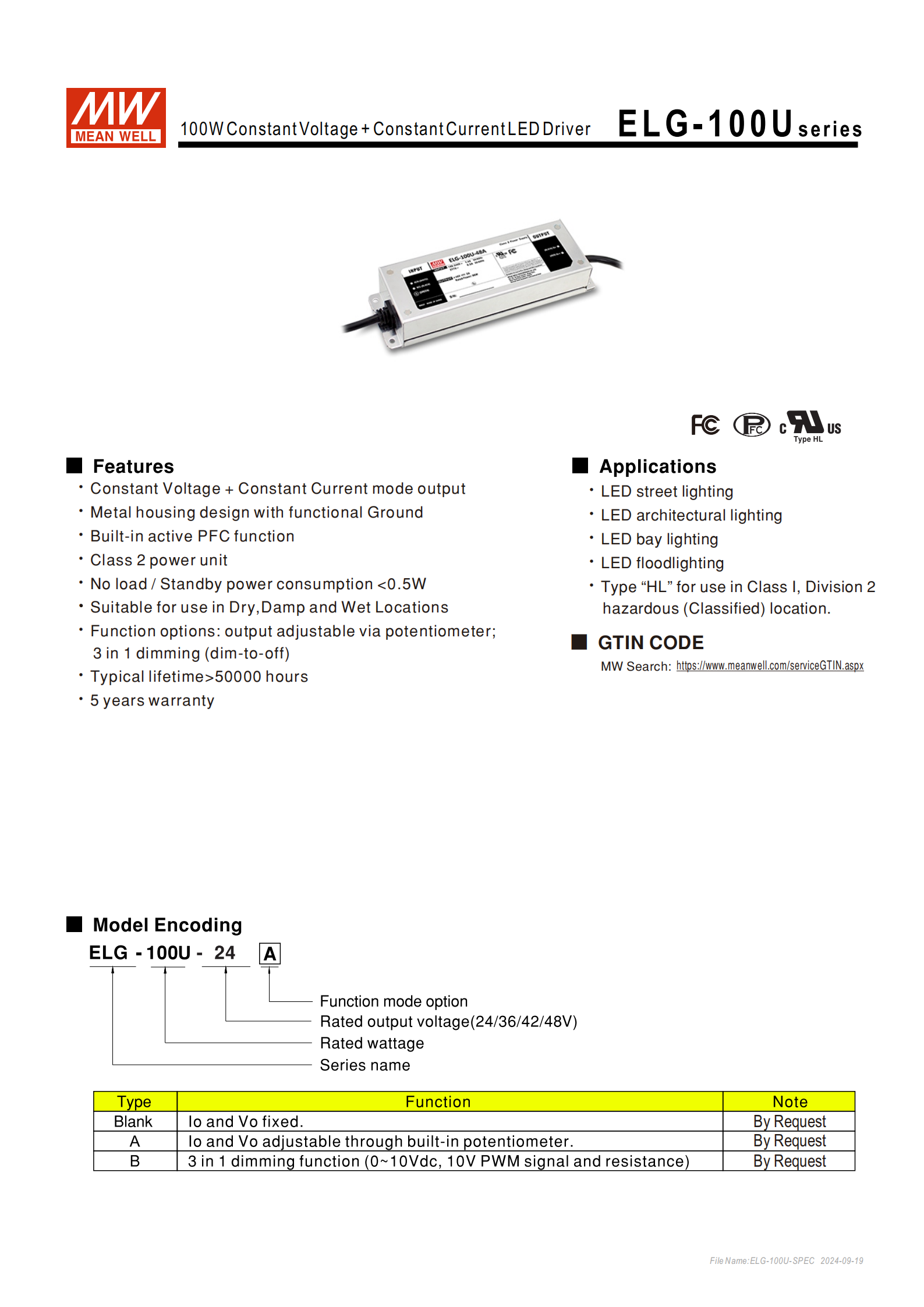

三、功能型號分類
該系列分 3 種功能型號，均為可選購配置，核心差異在于輸出調節與調光功能，具體如下：
| 型號 | 核心功能 | 關鍵特點 |
|---|---|---|
| Blank | 恒流 + 恒壓輸出值固定 | 無調節 / 調光功能，輸出參數為額定值 |
| A | 恒流 + 恒壓輸出值可調 | 通過內部電位器調整電壓 / 電流，有固定調節范圍 |
| B | 三合一調光功能 | 支持 0~10Vdc、10V PWM 信號、外接電阻三種調光方式，可調節輸出恒電流 |

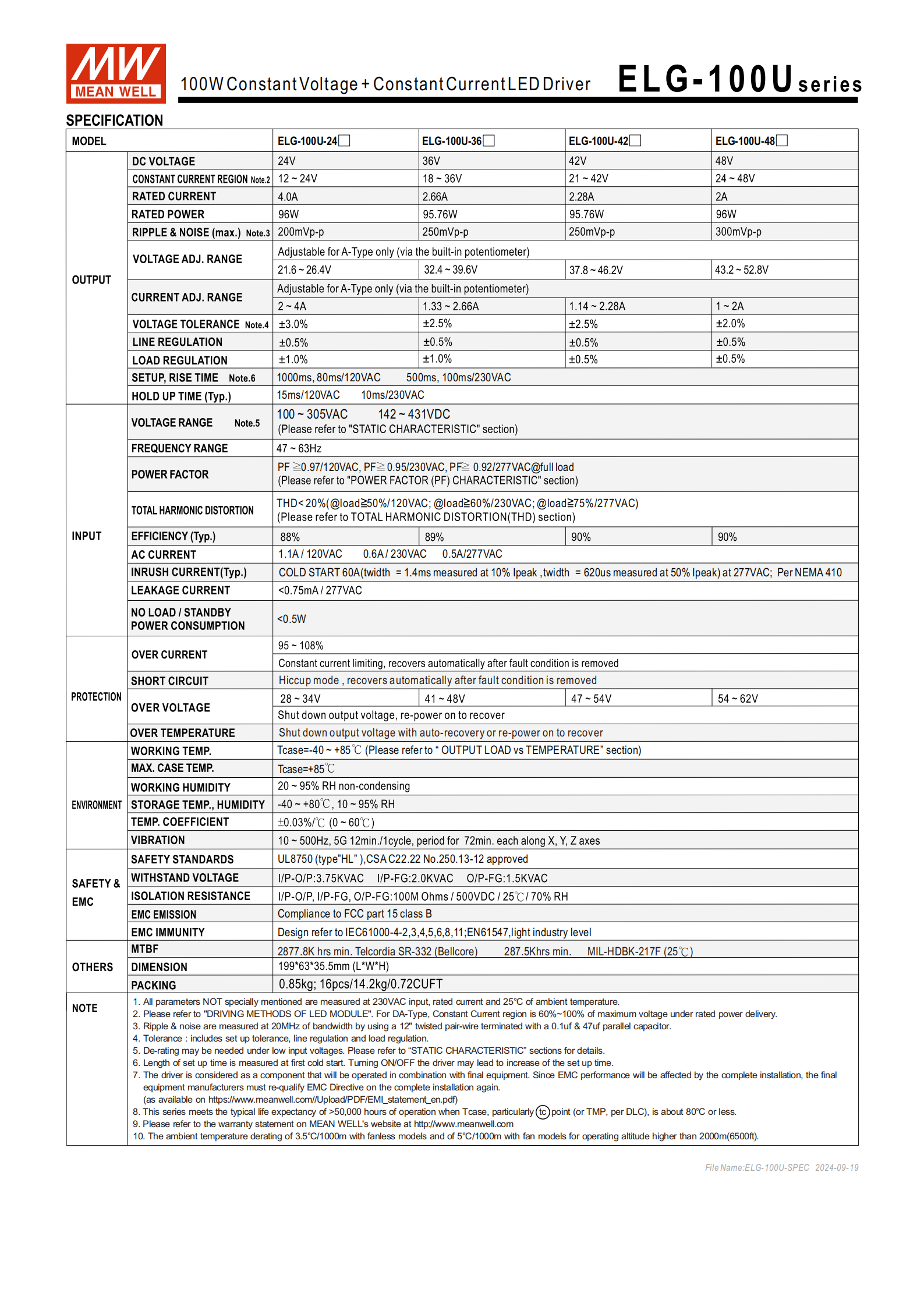

四、關鍵電氣規格
本系列提供 24/36/42/48V 四檔額定輸出電壓，所有參數默認在 230VAC、額定負載、25℃環境下測量，A 型支持電壓 / 電流調參，核心規格如下表：
| 型號 | ELG-100U-24 | ELG-100U-36 | ELG-100U-42 | ELG-100U-48 |
|---|---|---|---|---|
| 額定輸出電壓 | 24V | 36V | 42V | 48V |
| 恒電流范圍 | 12~24V | 18~36V | 21~42V | 24~48V |
| 額定電流 | 4.0A | 2.66A | 2.28A | 2A |
| 額定功率 | 96W | 95.76W | 95.76W | 96W |
| 紋波與噪聲（最大） | 200mVp-p | 250mVp-p | 250mVp-p | 300mVp-p |
| A 型電壓調整范圍 | 21.6~26.4V | 32.4~39.6V | 37.8~46.2V | 43.2~52.8V |
| A 型電流調整范圍 | 2~4A | 1.33~2.66A | 1.14~2.28A | 1~2A |
| 電壓精度 | ±3.0% | ±2.5% | ±2.5% | ±2.0% |
| 過電壓保護值 | 28~34V | 41~48V | 47~54V | 54~62V |
其他核心電氣參數：
輸入：電壓范圍 100~305VAC/142~431VDC，頻率 47~63Hz，低輸入電壓需減額輸出；
效率：典型值 88%~90%，不同電壓規格略有差異；
總諧波失真：THD<20%（負載≧50%/120VAC、≧60%/230VAC、≧75%/277VAC）；
漏電流：<0.75mA/277VAC；
浪涌電流：冷啟動 60A（10% Ipeak 下，twidth=1.4ms）@277VAC。
五、保護功能
全系列配備四重保護功能，故障移除后均可自動恢復，保障設備安全：
過電流保護：恒流限制，保護閾值 95~108%；
短路保護：打嗝模式，短路故障解除后恢復輸出；
過電壓保護：關斷輸出電壓，故障恢復后重啟輸出；
過溫度保護：關斷輸出電壓，根據溫度情況自動 / 重啟恢復，工作外殼最高溫度 Tcase=+85℃。

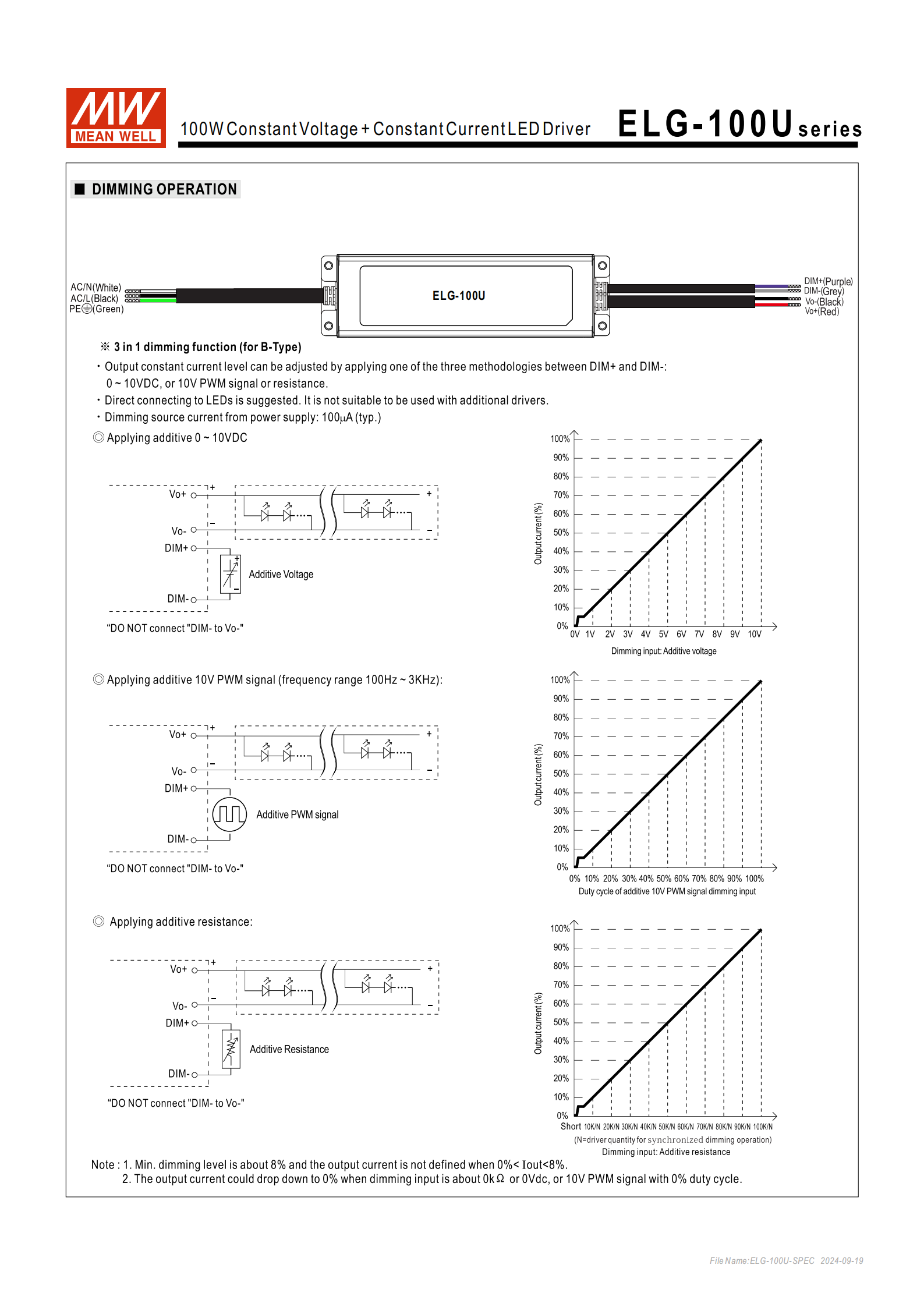

六、調光功能（僅 B 型）
調光接口：DIM-（灰色）、DIM+（紫色），調光端口輸出電流典型值 100μA，禁止將 DIM - 與 Vo - 連接；
三種調光方式：
0~10Vdc 直流電壓輸入：電壓與輸出電流呈線性對應；
10V PWM 信號輸入：頻率范圍 100Hz~3KHz，占空比對應輸出電流比例；
外接電阻輸入：電阻值越大，輸出電流比例越低，支持多驅動器同步調光（N 為同步數目）；
調光精度：最小調光比例約8%，0%<Iout<8% 時電流精度不做定義；輸入 0 歐 / 0V、PWM 占空比 0% 時，輸出電流可降至 0%。
七、環境與物理參數

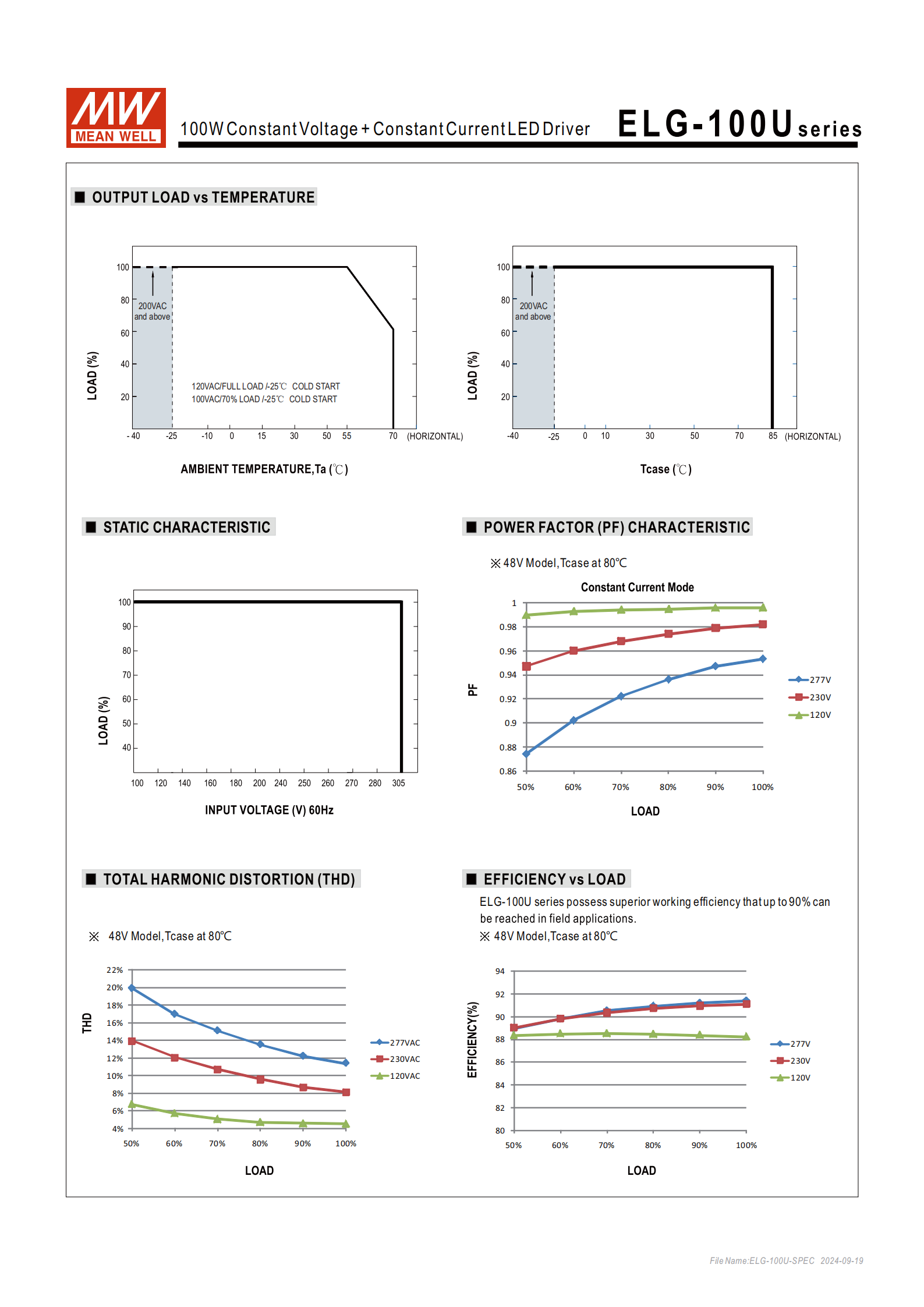

溫度參數：工作溫度 Tcase=-40~+85℃，儲存溫度 - 40~+80℃，溫度系數 ±0.03%/℃（0~60℃）；海拔超 2000 米時，無風扇機型環境溫度按 3.5℃/1000m 減額；
濕度參數：工作濕度 20~95% RH（無冷凝），儲存濕度 10~95% RH；
耐振動：10~500Hz、5G 振動，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘；

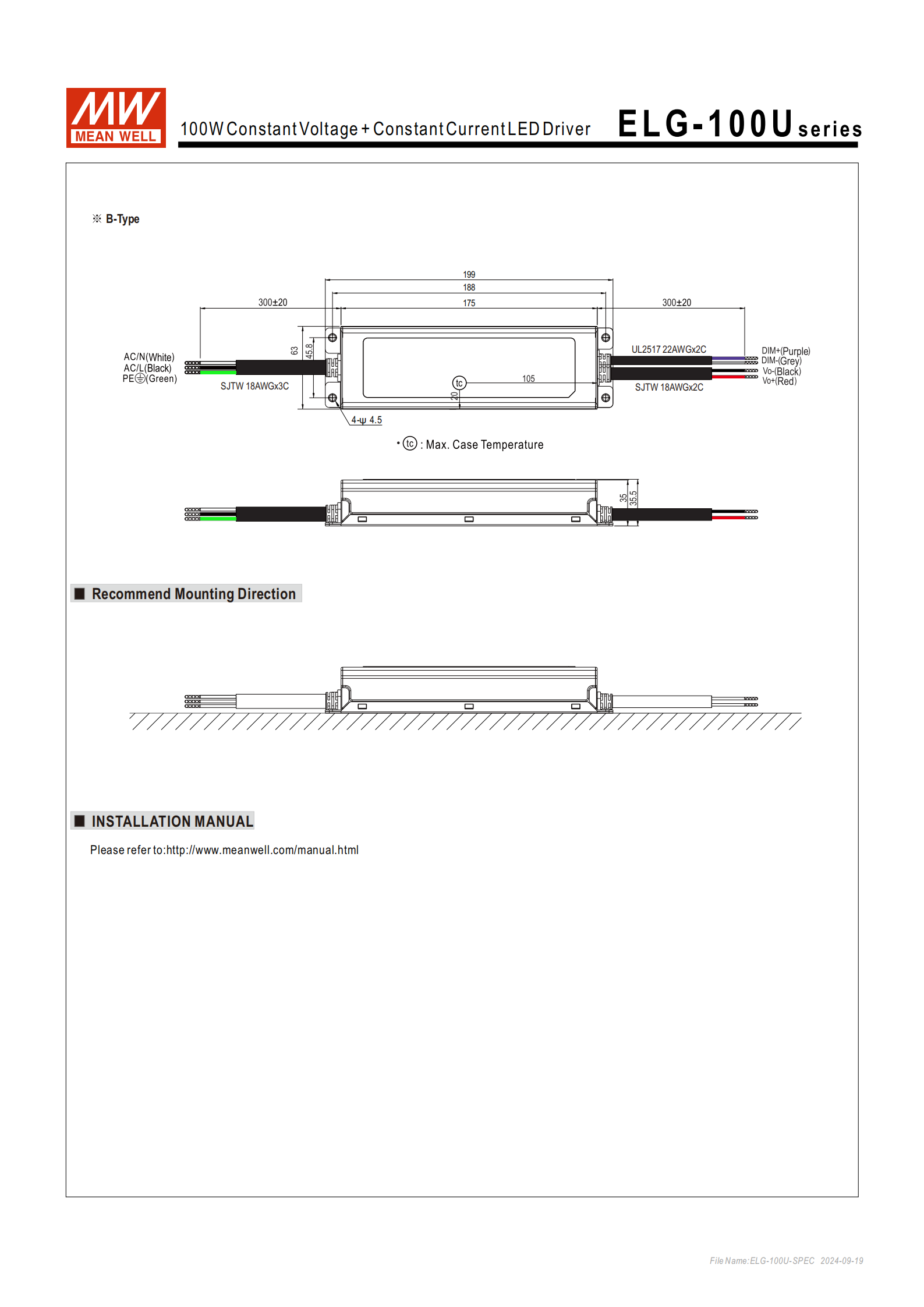

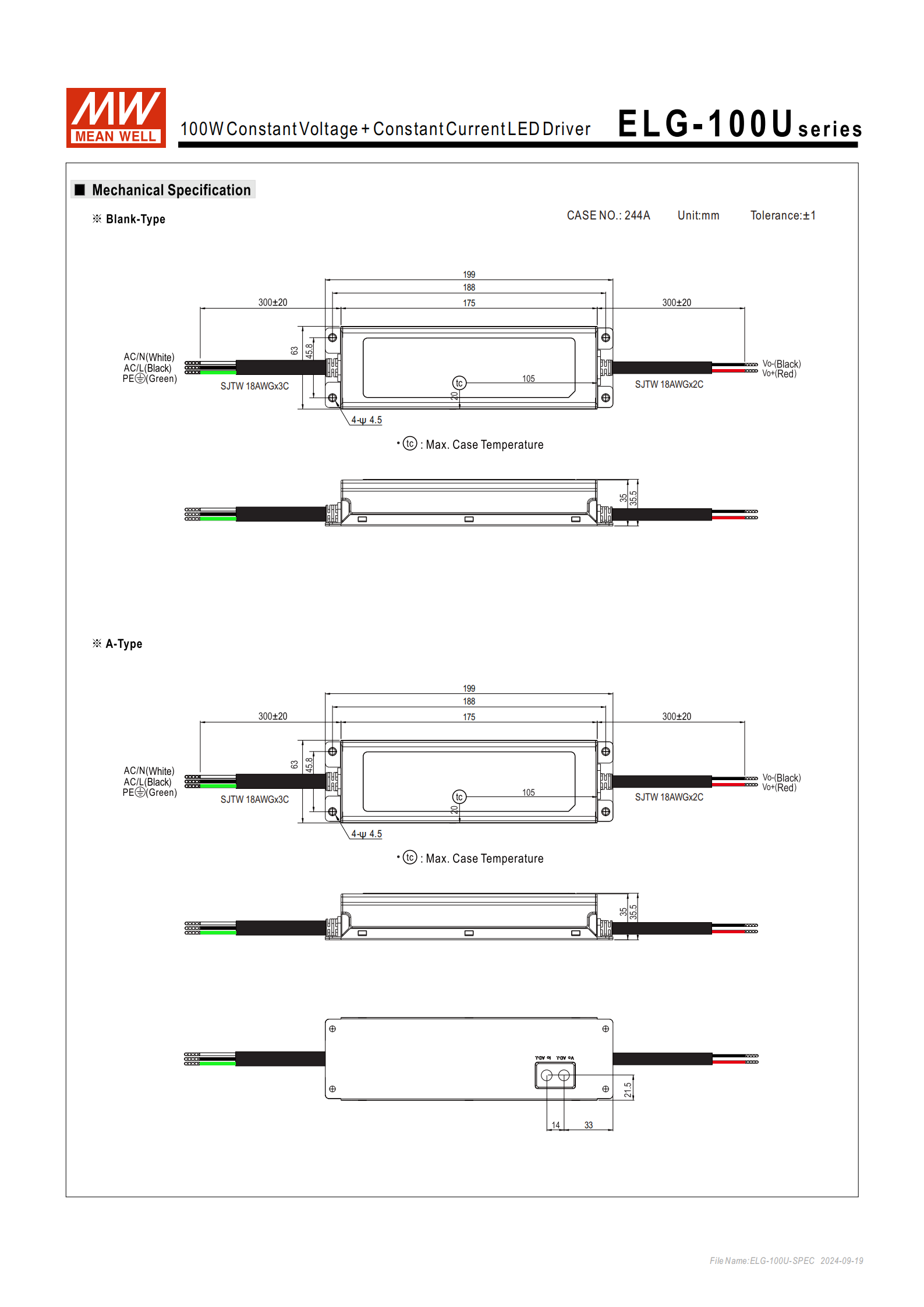

線材規格：Blank/A 型配 SJTW 18AWGx3C/2C 線材，B 型額外配 UL2517 22AWGx2C 調光線材，接線端孔徑 4-4.5ψ。
八、應用場景
主要用于各類專業 LED 照明場景，包括LED 街道照明、LED 建筑照明、LED 天井燈、LED 泛光燈，同時適配 Class I, Division 2 類危險地點的照明燈具驅動。
關鍵問題
問題 1（產品選型）：ELG-100U 系列 Blank、A、B 三種型號的核心區別是什么，分別適合什么使用場景？
答案：Blank 型為固定輸出，無調節 / 調光功能，適合對 LED 驅動電流 / 電壓無調整需求、場景固定的標準化照明項目；A 型可通過內部電位器調整恒流 / 恒壓輸出值，適合需要現場微調驅動參數以匹配不同 LED 模塊的場景；B 型支持 0~10Vdc/10V PWM / 外接電阻三合一調光，適合需要實現 LED 亮度無級調節的場景，如戶外景觀照明、建筑氛圍照明等。
問題 2（技術參數）：ELG-100U 系列的輸入輸出電氣范圍是多少，A 型的電壓和電流調整范圍有何規律？
答案：輸入范圍為 100~305VAC 交流電壓 / 142~431VDC 直流電壓，頻率 47~63Hz；輸出提供 24/36/42/48V 四檔額定電壓，對應恒電流范圍為 12~24V、18~36V、21~42V、24~48V。A 型的電壓調整范圍為額定電壓的 ±10%，電流調整范圍為額定電流的 50%~100%，是按額定值成比例調整的固定區間。
問題 3（實操使用）：ELG-100U B 型的三合一調光功能有哪些使用注意事項，調光的極限參數是什么？
答案：使用注意事項：①調光接口 DIM - 禁止與 Vo - 連接，避免電路故障；②調光端口輸出電流為 100μA，需匹配對應輸入規格的調光信號 / 電阻。調光極限參數：①最小調光比例約 8%，0%<Iout<8% 時電流精度無定義；②當調光輸入為 0 歐 / 0V 直流電壓，或 10V PWM 信號占空比為 0% 時，輸出電流可降至 0%（dim-to-off）；③PWM 調光的頻率范圍限定為 100Hz~3KHz，超出該范圍可能導致調光失效
