型號編碼規則
ELG-75 系列型號由「系列名 + 額定功率 + 額定輸出電壓 + 功能模式選項 + 輸入線型」組成，核心編碼邏輯如下：
| 編碼部分 | 含義說明 | 可選參數 |
|---|---|---|
| 系列名 | 產品基礎系列 | ELG-75 |
| 額定功率 | 功率規格區間 | 48~75W（系列默認，型號中不單獨標注具體功率值） |
| 額定輸出電壓 | 輸出電壓等級 | 12V（ELG-75-12）、24V（ELG-75-24）、36V（ELG-75-36）、42V（ELG-75-42）、48V（ELG-75-48） |
| 功能模式選項 | 核心功能配置 | Blank/A/B/AB/DA/Dx/D2（詳見下表） |
| 輸入線型 | 電源輸入接線類型 | 2 線輸入（默認，Blank/A/B/AB/DA/Dx/D2 型）、3 線輸入（標注為 3Y，如 ELG-75-24-3Y） |
二、全型號功能與參數對照表
| 型號后綴（功能模式選項） | IP 等級 | 核心功能 | 輸入線型 | 類型屬性 | 關鍵備注 |
|---|---|---|---|---|---|
| Blank | IP67 | 恒流輸出和恒壓輸出值固定，無額外調光 / 調節功能 | 2 線 | 標準品 | 基礎款，適配無需調整輸出參數的場景 |
| A | IP65 | 恒流輸出和恒壓輸出值可通過內建電位器手動調整 | 2 線 | 標準品 | 支持輸出參數微調，防護等級 IP65 |
| B | IP67 | 三合一調光功能（0~10Vdc 電壓調光、10V PWM 信號調光、電阻調光） | 2 線 | 標準品 | 僅支持調光，輸出值固定 |
| AB | IP65 | 內建電位器調整（輸出值可調）+ 三合一調光功能 | 2 線 | 標準品 | 兼顧輸出參數微調與多模式調光 |
| DA | IP67 | DALI 控制技術（初級側），支持 DALI 協議 | 2 線 | 標準品 | 適配集中控制場景，固定 8% 輸出電流開機 |
| Dx | IP67 | 智能定時調光功能（根據客戶需求定制） | 2 線 | 可選購 | 14 小時內自動調節輸出電流，支持個性化定制 |
| D2 | IP67 | 智能定時調光功能 + 輸出參數調整功能 | 2 線 | 標準品 | 定時調光與手動調整結合 |
| 3Y（搭配上述功能后綴） | - | 保持對應功能后綴的核心功能，新增 3 線輸入（含 PE 綠 / 黃接地線） | 3 線 | 標準品 | 如 ELG-75-24-3Y（24V 輸出 + 3 線輸入 + Blank 型功能），需單獨標注輸入線型 |
三、型號選擇關鍵提示
輸出電壓匹配：根據 LED 燈具額定電壓選擇對應電壓型號（12V/24V/36V/42V/48V），例如 24V 燈具適配 ELG-75-24 系列后綴型號。
功能需求適配：
無需調光 / 調節：選 Blank 型；
需手動微調輸出值：選 A 型；
需多模式調光：選 B 型；
需微調 + 調光：選 AB 型；
集中控制場景：選 DA 型；
定時自動調光：選 Dx（定制）或 D2 型。
安裝環境適配：戶外潮濕 / 多塵環境優先選 IP67 防護型號（Blank/B/DA/Dx/D2/3Y），室內或防護要求較低場景可選 IP65 型號（A/AB）。
接線類型適配：常規 2 線電網選默認 2 線輸入型號，需接地保護的場景選 3Y 型（3 線輸入）。
MEAN WELL ELG-75 系列是一款 48~75W 的恒流 + 恒壓型 LED 驅動器，輸入電壓覆蓋 100~305VAC，輸出額定電壓為 12V~48V，轉換效率最高達 90%，具備 IP65/IP67 高防護等級，支持 - 40℃~+85℃機殼溫度工作，壽命超 50000 小時且提供 5 年保固；機型分為 Blank/A/B/AB/DA/Dx/D2 等多種類型，適配 2 線或 3 線輸入，可選內建電位器調整、三合一調光、DALI 控制、智能定時調光等功能，廣泛應用于 LED 街道、建筑、天井、泛光等照明場景，還可用于 Class I, Division 2 類危險地點照明。
品牌與系列：MEAN WELL（明緯）ELG-75 系列
產品類型：48~75W 恒流型 + 恒壓型 LED 交流變直流驅動器
核心特色：支持恒流（CC）直接驅動、恒壓（CV）帶 DC/DC 驅動器驅動兩種模式，金屬外殼接地設計，無風扇自然風冷散熱
應用場景：LED 街道照明、LED 建筑照明、LED 天井燈、LED 泛光燈，可用于 Class I, Division 2 類危險地點照明
基礎保障：壽命 > 50000 小時，提供 5 年保固

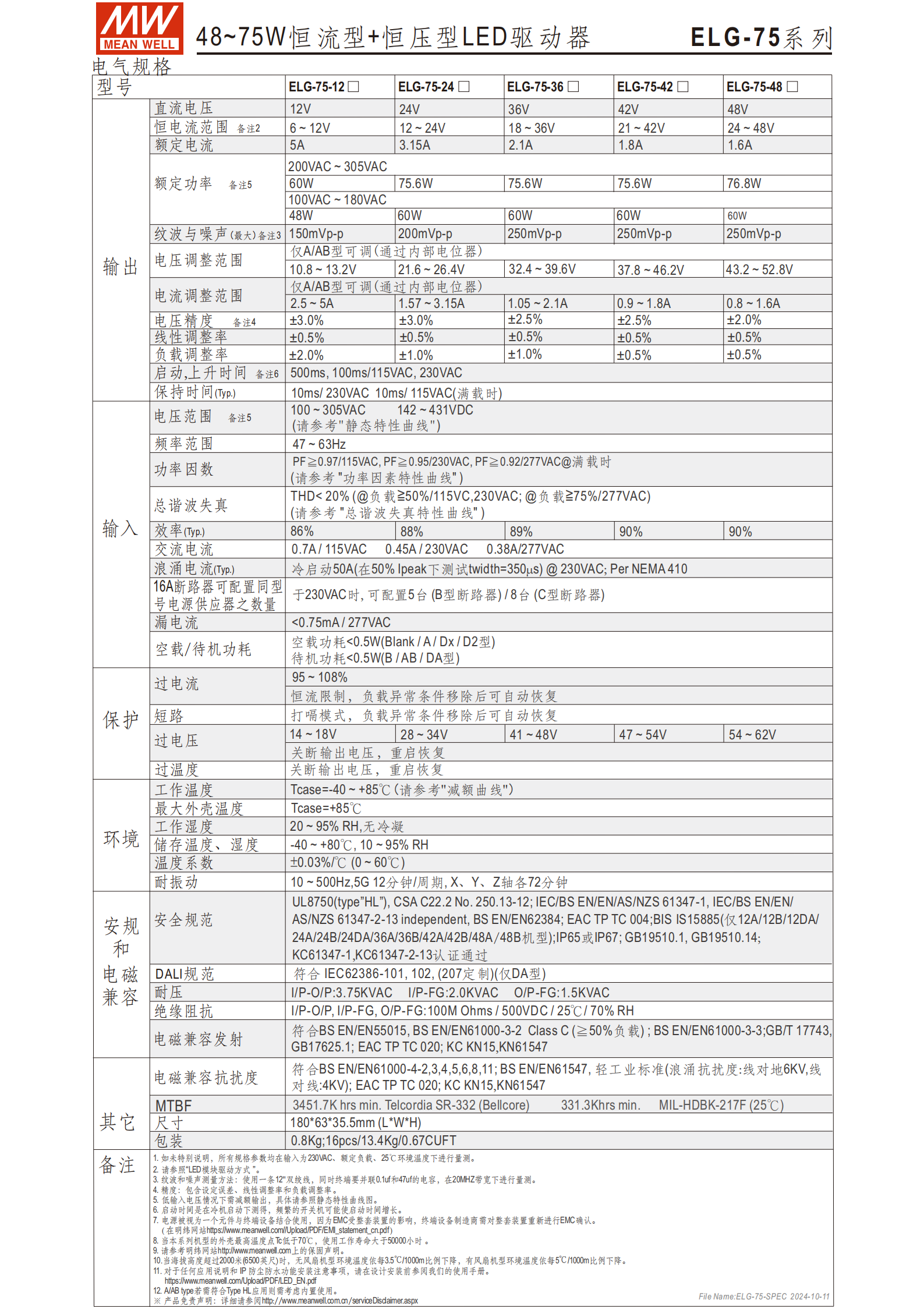

二、核心參數規格
| 類別 | 關鍵信息 | 具體內容 |
|---|---|---|
| 輸入?yún)?shù) | 輸入電壓 | 交流 100~305VAC，直流 142~431VDC |
| 輸入線型 | 2 線輸入（Blank/A/B/AB/DA/Dx/D2 型）、3 線輸入（3Y 型，含 PE 綠 / 黃線） | |
| 輸入電流 | 0.7A/115VAC、0.45A/230VAC、0.38A/277VAC | |
| 浪涌電流 | 冷啟動 50A（50% Ipeak，twidth=350s）@230VAC（符合 NEMA 410） | |
| 輸出參數 | 額定電壓 | 12V、24V、36V、42V、48V（對應機型：ELG-75-12/24/36/42/48） |
| 額定功率 | 60W（36V 機型）、75.6W（24V 機型）、76.8W（42V 機型），其余機型覆蓋 48~75W | |
| 電流調整范圍 | 以 24V 機型為例：1.05~2.1A | |
| 電壓精度 | ±2.0% | |
| 效率與功耗 | 轉換效率 | 最高 90%（230VAC/277VAC 75W 機型），115VAC 60W 機型最低 86% |
| 空載 / 待機功耗 | Blank/A/Dx/D2 型：<0.5W；B/AB/DA 型：<0.5W | |
| 環境適應性 | 工作溫度 | 機殼溫度 - 40℃~+85℃（需參考減額曲線） |
| 儲存條件 | 溫度 - 40~+80℃，濕度 10~95% RH（無冷凝） | |
| 防護等級 | IP65（A/AB 型）、IP67（Blank/B/DA/Dx/D2/3Y 型） |
三、機型分類與功能配置
| 機型 | IP 等級 | 核心功能 | 類型 |
|---|---|---|---|
| Blank | IP67 | 恒流 + 恒壓輸出值固定 | 標準品 |
| A | IP65 | 恒流 + 恒壓輸出值可通過內建電位器調整 | 標準品 |
| B | IP67 | 三合一調光（0~10Vdc、10V PWM、電阻） | 標準品 |
| AB | IP65 | 內建電位器調整輸出值 + 三合一調光 | 標準品 |
| DA | IP67 | DALI 控制技術（初級側） | 標準品 |
| Dx | IP67 | 客戶定制智能定時調光功能 | 可選購 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 標準品 |
| 3Y | - | 3 線輸入（含 PE 線），其余功能同對應 2 線機型 | 標準品 |
四、調光功能詳情
三合一調光（僅 B/AB 型）
調光方式：外接 0~10Vdc 電壓、10V PWM 信號（頻率 100Hz~3KHz）、外接電阻
調光端口電流：典型值 100uA
關鍵說明：最小調光比例約 8%（0%<Iout<8% 時精度不定義）；0 歐 / 0V 輸入或 PWM 占空比 0% 時，輸出電流可降至 0%
DALI 界面（僅 DA 型）
連接方式：DA + 與 DA - 間加 DALI 信號
協議支持：DALI 協議 16 組和 64 個地址
開機特性：固定 8% 輸出電流開機
定時調光（Dx/D01/D02/D03 型）
D01 型（住宅）：6 點 100%→0 點 70%→1 點 50%→5 點 70%（維持至 14 小時）
D02 型（街道）：5 點 50%→6 點 80%→8 點 100%→1 點 60%→4 點 80%（維持至 14 小時）
D03 型（隧道）：4:30 點 70%→6 點 100%→5 點 70%（維持至 14 小時）
核心邏輯：14 小時內自動調節輸出電流
推薦模式：
五、安全與保護特性
安全規范：符合 BS EN/EN/AS/NZS 61347-2-13、BS EN/EN62384、EAC TP TC 004、BIS IS15885（僅 12A/12B/12DA 型）、IEC62386-101/102（207 定制，僅 DA 型）
電磁兼容：
發射：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C（≧50% 負載）、BS EN/EN61000-3-3、GB/T 17743
抗擾度：符合 BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61547（輕工業標準）
保護功能：
過電流：95~108% 恒流限制，負載異常移除后自動恢復
短路：打嗝模式，負載異常移除后自動恢復
過電壓：14~18V（12V 機型）、54~62V（其他機型），關斷輸出，重啟恢復
過溫度：關斷輸出，重啟恢復
六、物理與包裝特性

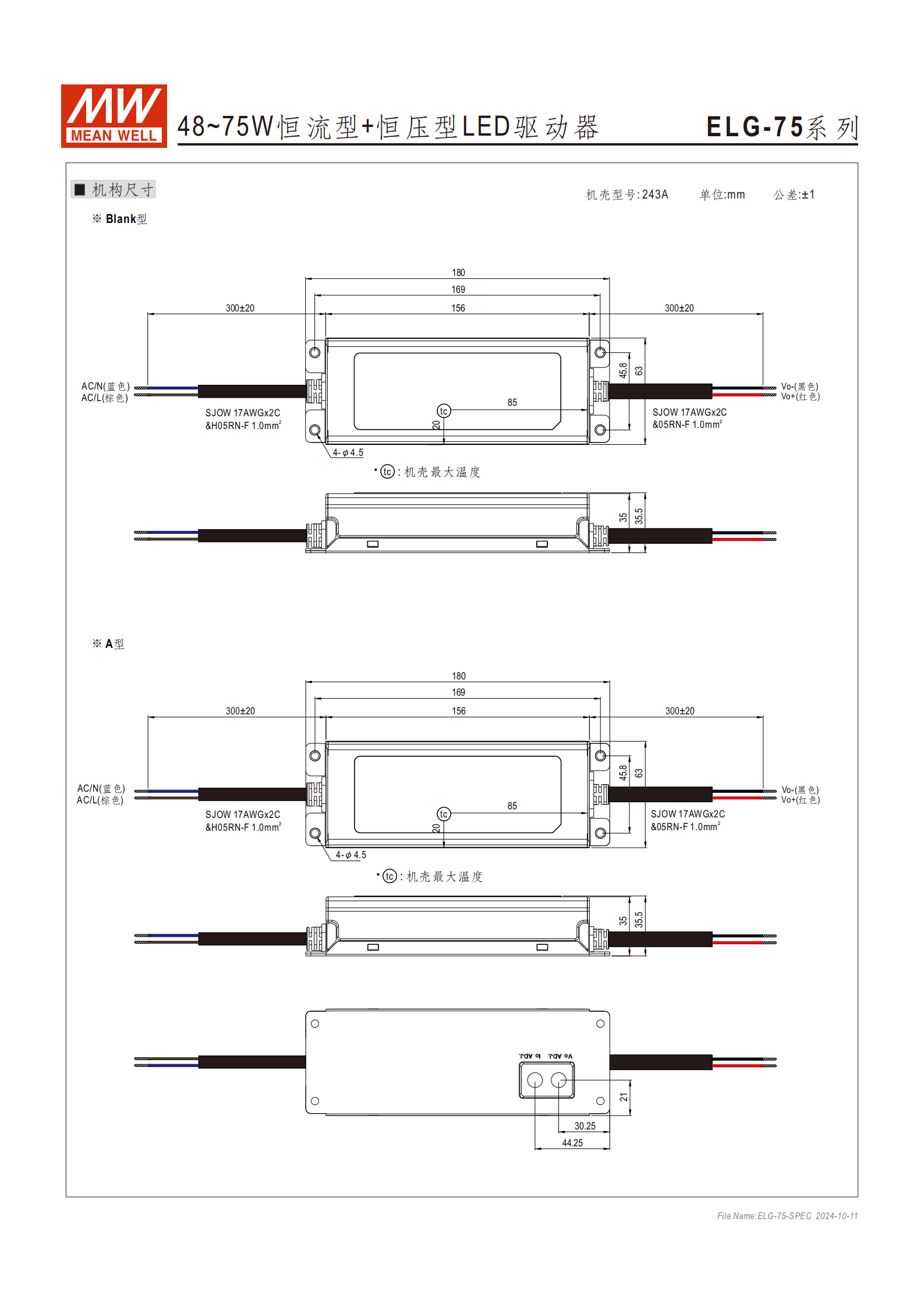

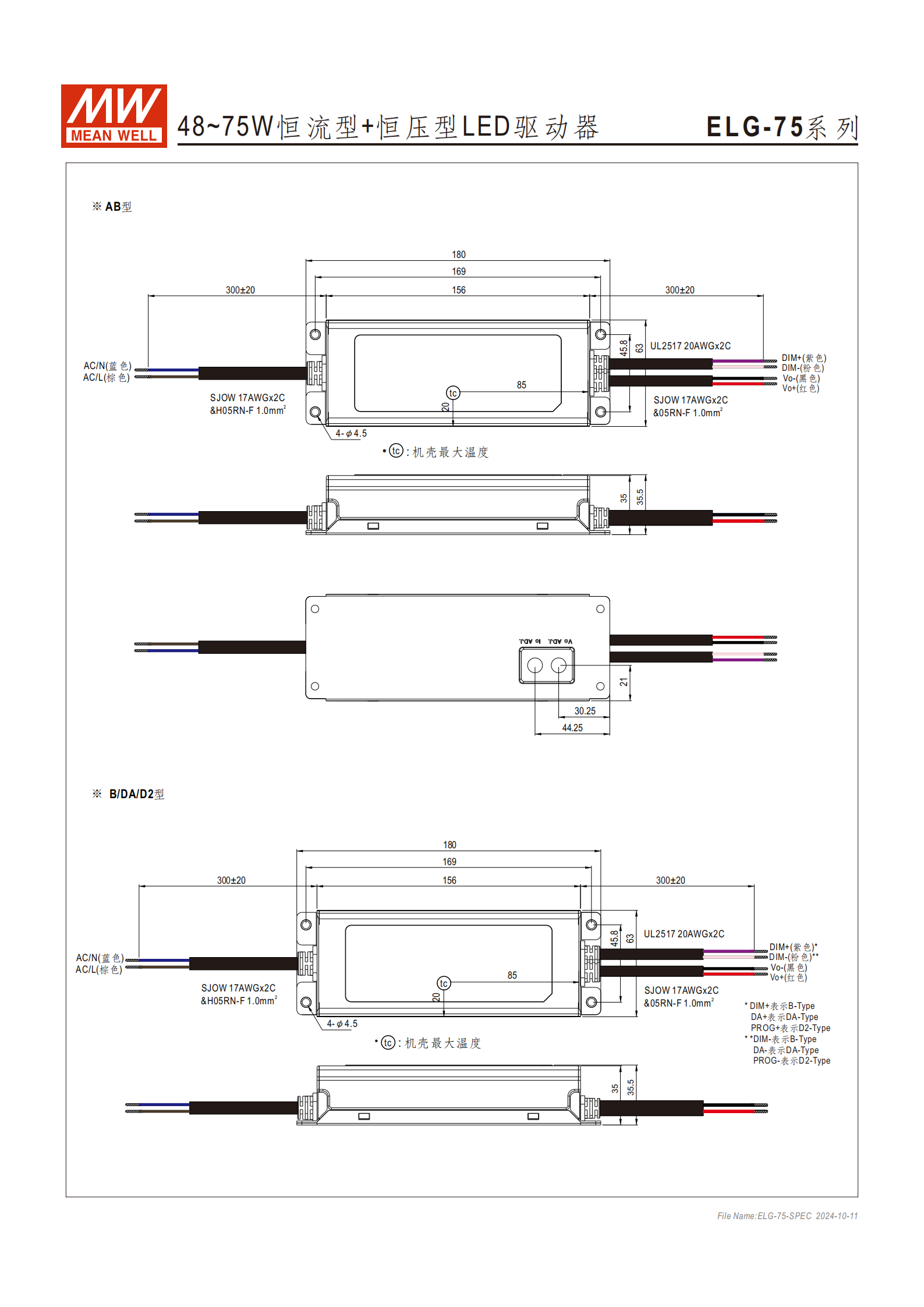

尺寸：1806335.5mm（LWH），公差 ±1mm
重量：?jiǎn)闻_(tái) 0.8Kg
包裝規格：16 臺 / 箱，每箱 13.4Kg，體積 0.67CUFT
接線規格：輸入 / 輸出線為 SJOW 17AWGx2C（2 線輸入機型）、SJOW 17AWGx3C（3 線輸入機型），調光線為 UL2517 20AWGx2C

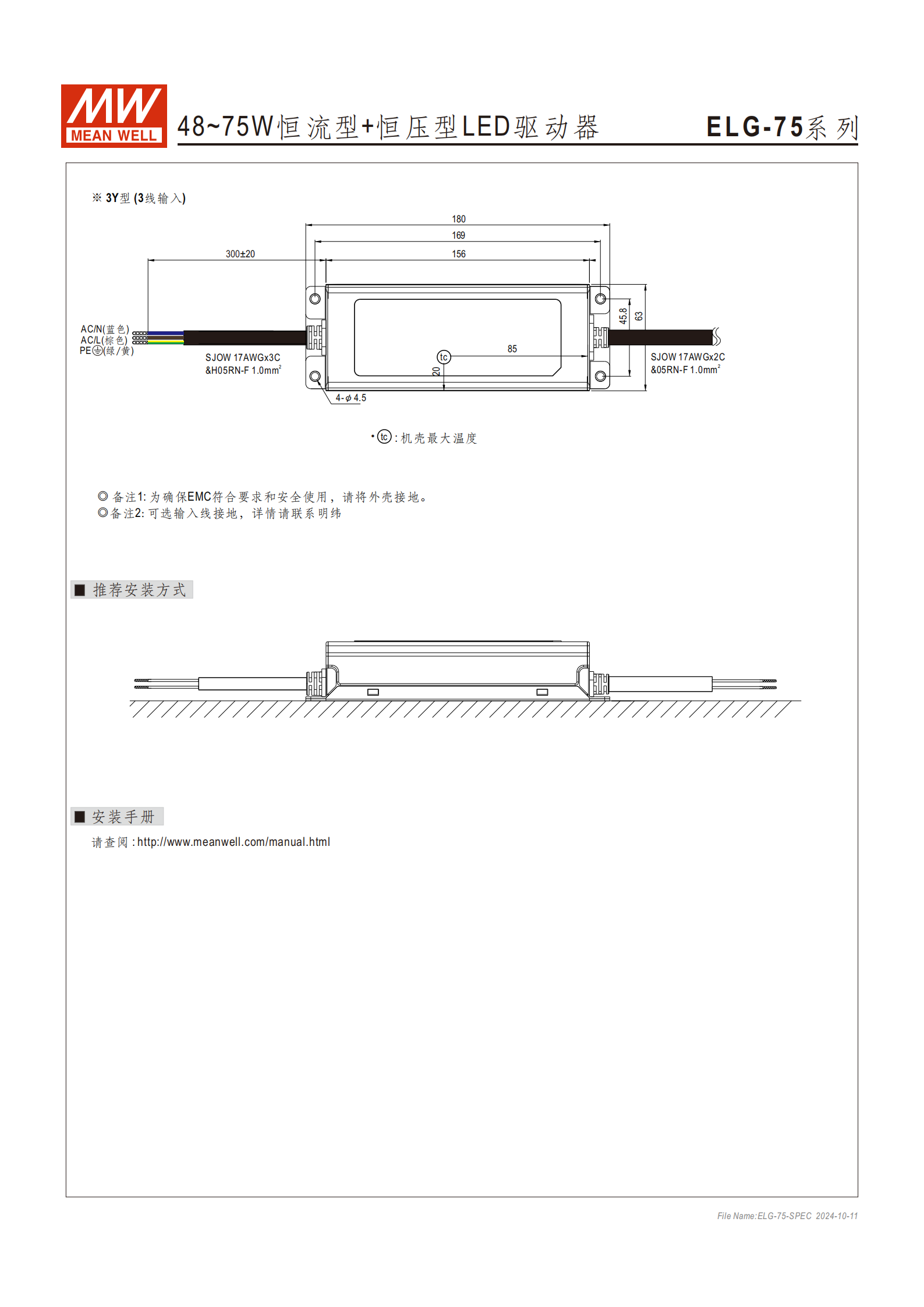

安裝：機殼含 4 個 ψ4.5mm 安裝孔，需將外殼接地以確保 EMC 合規和安全
