型號格式：ELG-200-C[額定電流][輸入線型][功能模式]
額定電流選項：700（700mA）、1050（1050mA）、1400（1400mA）、1750（1750mA）、2100（2100mA）
輸入線型選項：Blank（2 線輸入，標準品）、3Y（3 線輸入，標準品）
功能模式選項：Blank、A、B、AB、DA、Dx、D2（對應不同功能與 IP 等級）
ELG-200-C 系列是功率范圍為150~200W的恒流型 LED 交流變直流驅動器，輸入電壓覆蓋100~305VAC，額定輸出電流可選700mA~2100mA，轉換效率最高達93% ，具備IP65/IP67防護等級，支持戶內戶外安裝，擁有多種功能選項（如內部電位器調整、三合一調光、DALI 控制、智能定時調光等），適用于 LED 街道照明、洗墻燈等多種場景，工作溫度范圍為 **-40℃~+85℃** ，壽命超50000 小時，并通過多項國際安規與電磁兼容認證。
產品定位：150~200W 恒流型 LED 交流變直流驅動器，專為多種 LED 照明場景設計
核心特性：

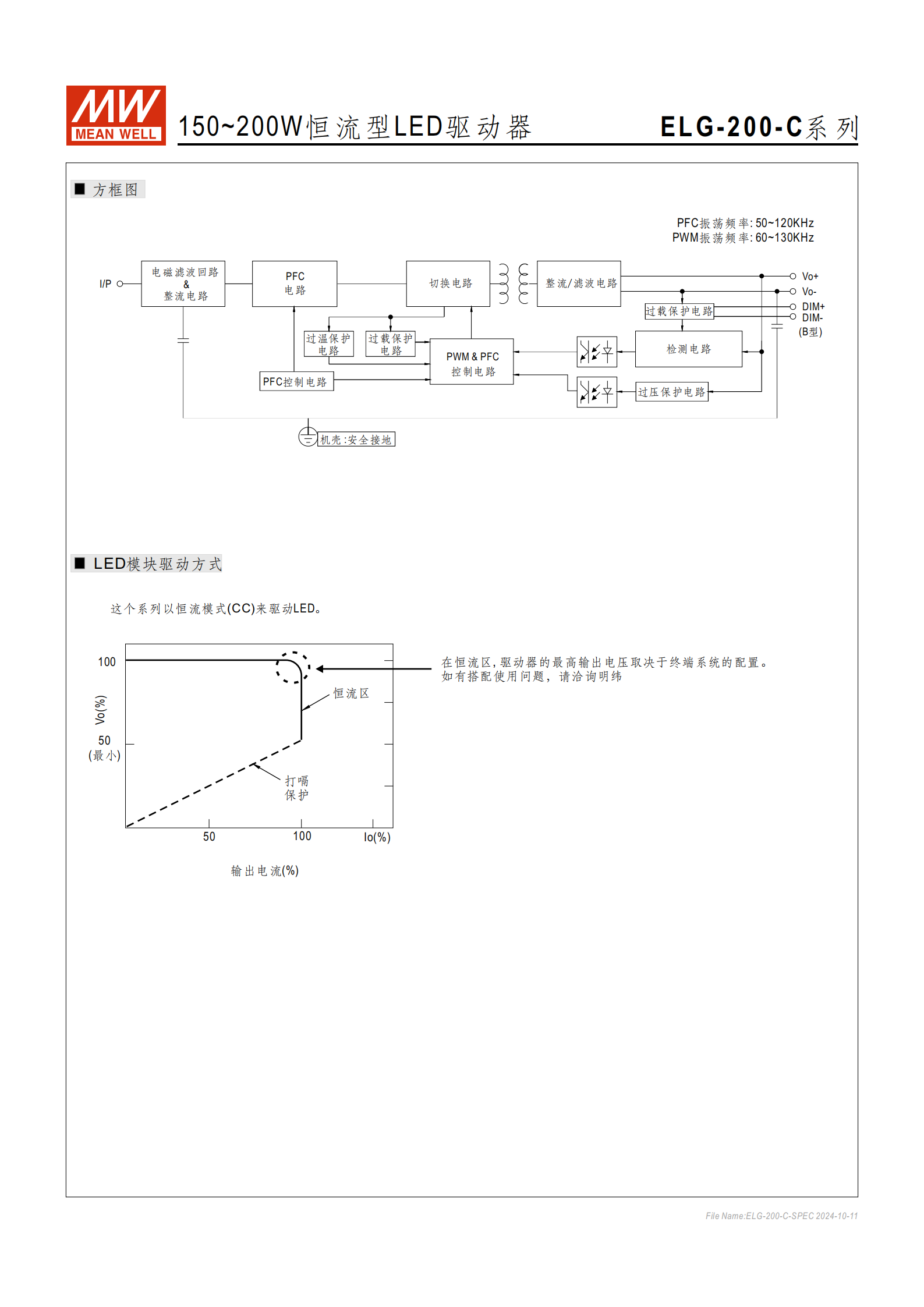

恒流模式輸出，金屬外殼接地設計，內置主動式 PFC 功能
高轉換效率（最高 93%），無風扇設計，自然風冷散熱
IP65/IP67 防護等級，戶內戶外通用

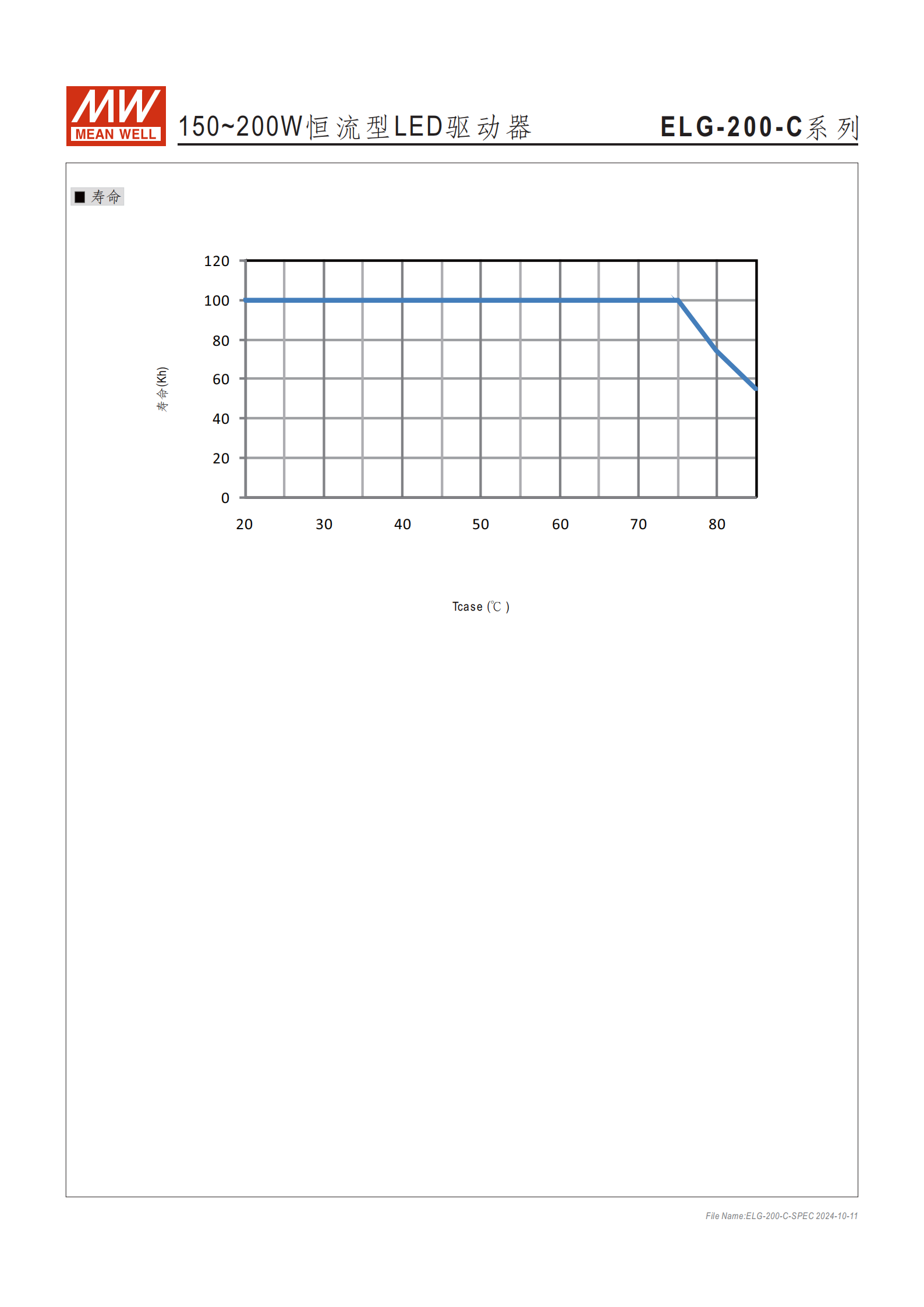

壽命 > 50000 小時，5 年保固
支持多種功能擴展，設計彈性強
二、型號編碼規則與功能分類
| 型號后綴 | IP 等級 | 核心功能 | 類型 |
|---|---|---|---|
| Blank | IP67 | 恒流輸出值固定 | 標準品 |
| A | IP65 | 恒流輸出值可經內建電位器調整 | 標準品 |
| B | IP67 | 三合一調光功能（0~10Vdc、10V PWM 信號、電阻） | 標準品 |
| AB | IP65 | 內建電位器調整 + 三合一調光功能 | 標準品 |
| DA | IP67 | DALI 控制技術 | 標準品 |
| Dx | IP67 | 智能定時調光功能（客戶定制） | 可選購 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 標準品 |
輸入線型：Blank（2 線輸入，標準品）、3Y（3 線輸入，標準品）
額定輸出電流標識：C700（700mA）、C1050（1050mA）、C1400（1400mA）、C1750（1750mA）、C2100（2100mA）
三、關鍵電氣參數
（1）輸入?yún)?shù)
| 參數名稱 | 具體規格 |
|---|---|
| 電壓范圍 | 100~305VAC；142~431VDC（參考靜態特性曲線） |
| 頻率范圍 | 47~63Hz |
| 功率因數（Typ.） | 0.97/115VAC、0.95/230VAC、0.92/277VAC（滿載） |
| 總諧波失真 | THD<20%（負載 250%/115VAC、230VAC；負載 275%/277VAC） |
| 交流電流（Typ.） | 1.8A/115VAC、1.0A/230VAC、1.0A/277VAC |
| 浪涌電流（Typ.） | 冷啟動 65A（50% Ipeak，twidth=680ms）/230VAC（Per NEMA 410） |
| 漏電流 | <0.75mA/277VAC |
| 空載 / 待機功耗 | Blank/A/Dx/D2 型：<0.5W；B/AB/DA 型：<0.5W |
（2）輸出參數
| 參數名稱 | 不同型號規格 |
|---|---|
| 額定電流 | ELG-200-C700：700mA；C1050：1050mA；C1400：1400mA；C1750：1750mA；C2100：2100mA |
| 額定功率（100~180VAC） | 150.5W、150.15W、149.8W、150.5W、151.2W |
| 額定功率（200~305VAC） | 200.2W、199.5W、198.8W、199.5W、201.6W |
| 開路電壓（最大） | 300V、200V、160V、120V、105V |
| 電流調整范圍 | C700：350~700mA；C1050：525~1050mA；C1400：700~1400mA；C1750：875~1750mA；C2100：1050~2100mA（僅 A/AB 型） |
| 紋波電流 | 最大 5.0%@額定電流 |
| 電流精度 | ±5.0% |
| 啟動時間 | 800ms/115VAC；500ms/230VAC |
四、保護功能
短路保護：打嗝模式，負載異常移除后自動恢復
過電壓保護：關斷輸出電壓，重啟恢復（電壓范圍：105~370V，因型號而異）
過溫度保護：基于機殼溫度監測，保障設備安全
五、調光功能詳情
| 調光類型 | 適用型號 | 操作方式 | 關鍵參數 |
|---|---|---|---|

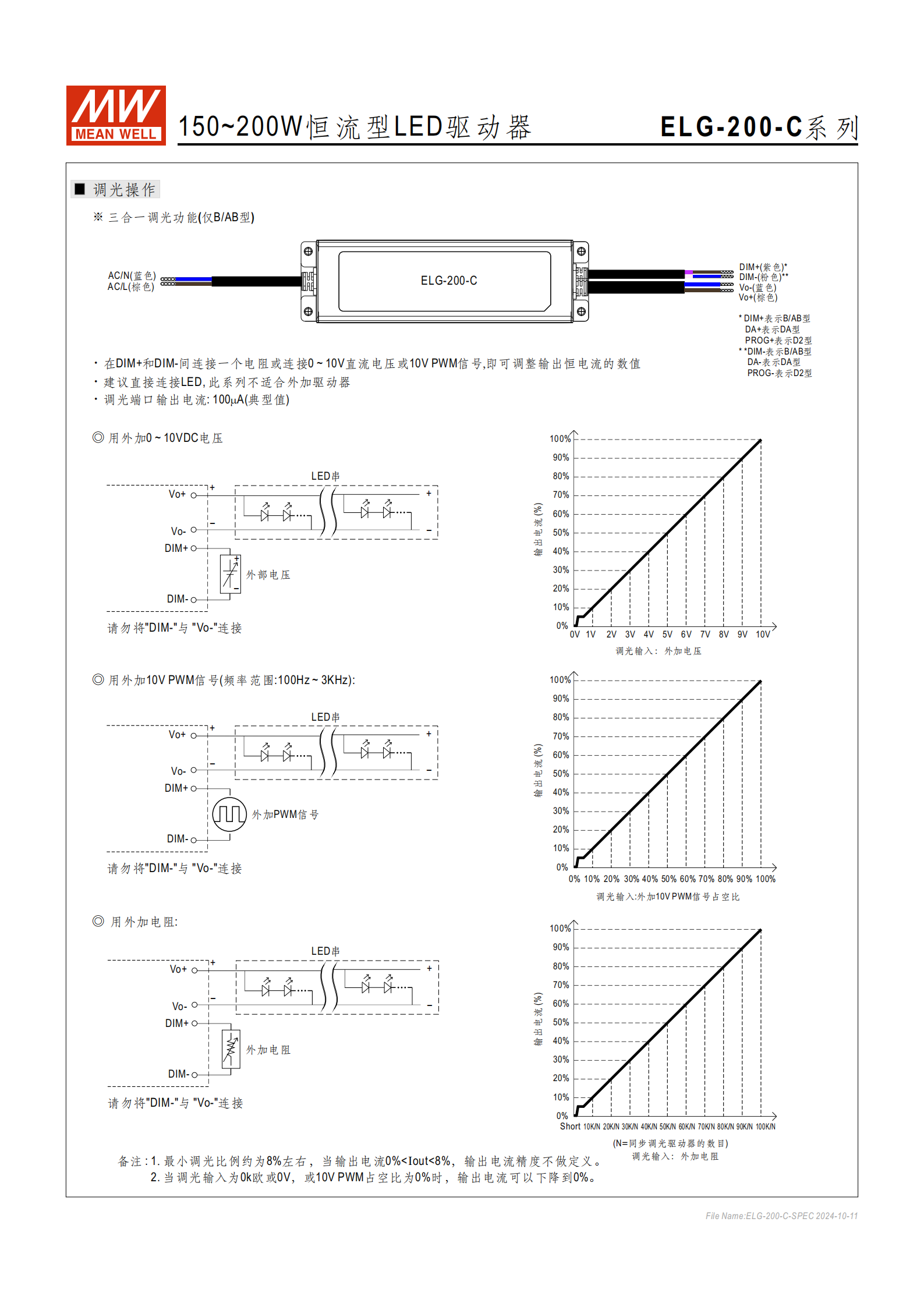

| 三合一調光 | B/AB 型 | DIM + 與 DIM - 間接電阻、0~10Vdc 電壓或 10V PWM 信號 | 最小調光比例約 8%；PWM 頻率 100Hz~3KHz |
| DALI 控制 | DA 型 | DA + 與 DA - 間加 DALI 信號 | 支持 16 組協議、64 個地址；開機固定 8% 輸出電流 |
| 智能定時調光 | Dx/D2 型 | 14 小時內自動調節 | 含 D01（住宅）、D02（街道）、D03（隧道）三種常見模式，支持客戶定制 |
六、環境與物理特性
工作環境：
工作溫度：Tcase=-40~+85℃
工作濕度：20~95% RH，無冷凝
儲存溫度：-40~+80℃
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~60℃）
物理規格：
尺寸：2447137.5mm（LWH），公差 ±1mm
重量：1.22Kg / 臺
包裝：12pcs/15.2kg/0.72CUFT
耐振動：10~500Hz，5G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘
七、認證與規范
安規認證：UL8750（type"HL"）、CSA C22.2 No.250.13-12、BS EN/EN/AS/NZS 61347 系列、GB19510 系列、EAC TP TC 004、BIS IS15885（僅 700A 機型）、KC61347 系列
電磁兼容：
發射：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C（負載≥50%）、GB/T 17743、GB17625.1 等
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN61547，浪涌抗擾度線對地 6KV、線對線 4KV
絕緣與耐壓：
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：100M Ohms / 500VDC / 25℃/70% RH
耐壓：I/P-O/P：3.75KVAC；I/P-FG：2.0KVAC；O/P-FG：1.5KVAC
八、應用場景
LED 街道照明、LED 洗墻燈、LED 天井燈
LED 溫室照明、LED 泛光燈
Class I, Division 2 類危險地點之照明燈具
4. 關鍵問題
問題 1：ELG-200-C 系列驅動器有哪些核心功能選項，不同功能對應的型號和應用場景有何區別？
答案：核心功能選項、對應型號及應用場景如下表所示：
| 功能選項 | 對應型號 | 核心優勢 | 適用場景 |
|---|---|---|---|
| 恒流輸出固定 | Blank | 穩定性強，成本適中 | 對輸出電流無調整需求的通用 LED 照明（如普通天井燈） |
| 內建電位器調整 | A | 可靈活微調輸出電流 | 需適配不同功率 LED 模組的場景（如定制化洗墻燈） |
| 三合一調光 | B/AB | 支持多種調光信號，兼容性廣 | 需手動或簡易控制亮度的場景（如商場櫥窗照明） |
| DALI 控制 | DA | 數字化控制，支持多地址管理 | 大型照明系統集中控制（如寫字樓、園區照明） |
| 智能定時調光 | Dx/D2 | 自動按時間調節亮度，節能高效 | 無需人工干預的場景（如街道照明、隧道照明、住宅公共區域照明） |
問題 2：ELG-200-C 系列的電氣性能邊界是什么，能否在極端電壓和溫度環境下使用？
答案：該系列的電氣性能邊界及極端環境適配性如下：
電壓邊界：輸入電壓支持 100~305VAC（交流）和 142~431VDC（直流），覆蓋全球多數電網電壓范圍，可在低電壓（如 100VAC）和高電壓（如 305VAC）環境下穩定工作；
溫度邊界：工作機殼溫度范圍為 - 40℃~+85℃，儲存溫度為 - 40℃~+80℃，可適應嚴寒（如北方冬季戶外）和高溫（如夏季戶外設備箱內）極端環境；
其他邊界：浪涌電流可達 65A（冷啟動 / 230VAC），漏電流 < 0.75mA（277VAC），短路、過電壓、過溫度保護功能完善，進一步保障極端環境下的使用安全。
問題 3：ELG-200-C 系列的安裝與接線有哪些關鍵注意事項，不同型號的接線差異是什么？
答案：安裝與接線關鍵注意事項及型號差異如下：
通用注意事項：
必須將金屬外殼接地，確保 EMC 合規和使用安全；
3Y 型（3 線輸入）支持輸入線接地，具體可聯系廠商；
調光端口（DIM+/DIM-、DA+/DA - 等）請勿與 Vo - 連接，避免設備損壞；
230VAC 環境下，B 型斷路器可配置 2 臺同型號驅動器，C 型斷路器可配置 4 臺；
不同型號接線差異：
型號類型 接線端子差異 核心注意點 Blank/A 型 僅含 AC/L、AC/N、Vo+、Vo- A 型需通過內建電位器調整電流，調整時需斷電操作 B/AB 型 增加 DIM+（紫色）、DIM-（粉色） 三合一調光需正確連接電阻、電壓或 PWM 信號源 DA 型 端子為 DA+、DA-（替代 DIM+、DIM-） 需接入符合 IEC62386 規范的 DALI 信號 D2 型 端子為 PROG+、PROG-（替代 DIM+、DIM-） 需按定時調光程序預設參數接線，不可隨意更改端子定義 3Y 型 增加 PE（綠 / 黃）線 需可靠接地，確保三相輸入的安全性
