核心功能分類型號（按功能、IP 等級區分）
| 型號類型 | IP 等級 | 核心功能 | 輸入線型 | 備注 |
|---|---|---|---|---|
| Blank | IP67 | 恒流輸出值固定 | 2 線輸入 | 標準品 |
| A | IP65 | 恒流輸出值可經內建電位器調整 | 2 線輸入 | 標準品 |
| B | IP67 | 三合一調光功能（0~10Vdc、10V PWM 信號、電阻） | 2 線輸入 | 標準品 |
| AB | IP65 | 恒流輸出可調 + 三合一調光功能 | 2 線輸入 | 標準品 |
| DA | IP67 | DALI 控制技術（符合 IEC62386-101/102，207 可選購） | 2 線輸入 | 標準品 |
| Dx | IP67 | 智能定時調光功能（客戶定制） | 2 線輸入 | 可選購 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 2 線輸入 | 標準品 |
| 3Y | - | 基礎恒流輸出（無額外調光功能，僅輸入線型差異） | 3 線輸入（含 PE 線） | 標準品，可選輸入線接地 |
二、額定電流細分型號（按輸出電流區分，適配不同功能類型）
所有功能分類型號（Blank/A/B/AB/DA/Dx/D2/3Y）均可搭配以下額定電流，形成完整型號（例：ELG-240-C700-B、ELG-240-C1750-AB 等）：
| 完整型號 | 額定電流 | 對應恒流電壓范圍 | 電流調整范圍（僅 A/AB 型） |
|---|---|---|---|
| ELG-240-C700 | 700mA | 172~343V | 350~700mA |
| ELG-240-C1050 | 1050mA | 114~228V | 525~1050mA |
| ELG-240-C1400 | 1400mA | 86~171V | 700~1400mA |
| ELG-240-C1750 | 1750mA | 69~137V | 875~1750mA |
| ELG-240-C2100 | 2100mA | 57~115V | 1050~2100mA |
補充說明
型號編碼規則：
ELG-240（系列名 + 額定功率）-C（恒流類型）+額定電流數值（如 700/1050）-功能類型（如 A/B/DA/3Y）；特殊認證：僅 700mA、1050mA 相關型號（如 ELG-240-C700-B、ELG-240-C1050-DA）符合 BIS IS15885 (Part 2/Sec13) 認證；
安裝與接地：3Y 型為 3 線輸入（含 PE 綠 / 黃線），所有型號均需外殼接地以確保 EMC 合規和安全。

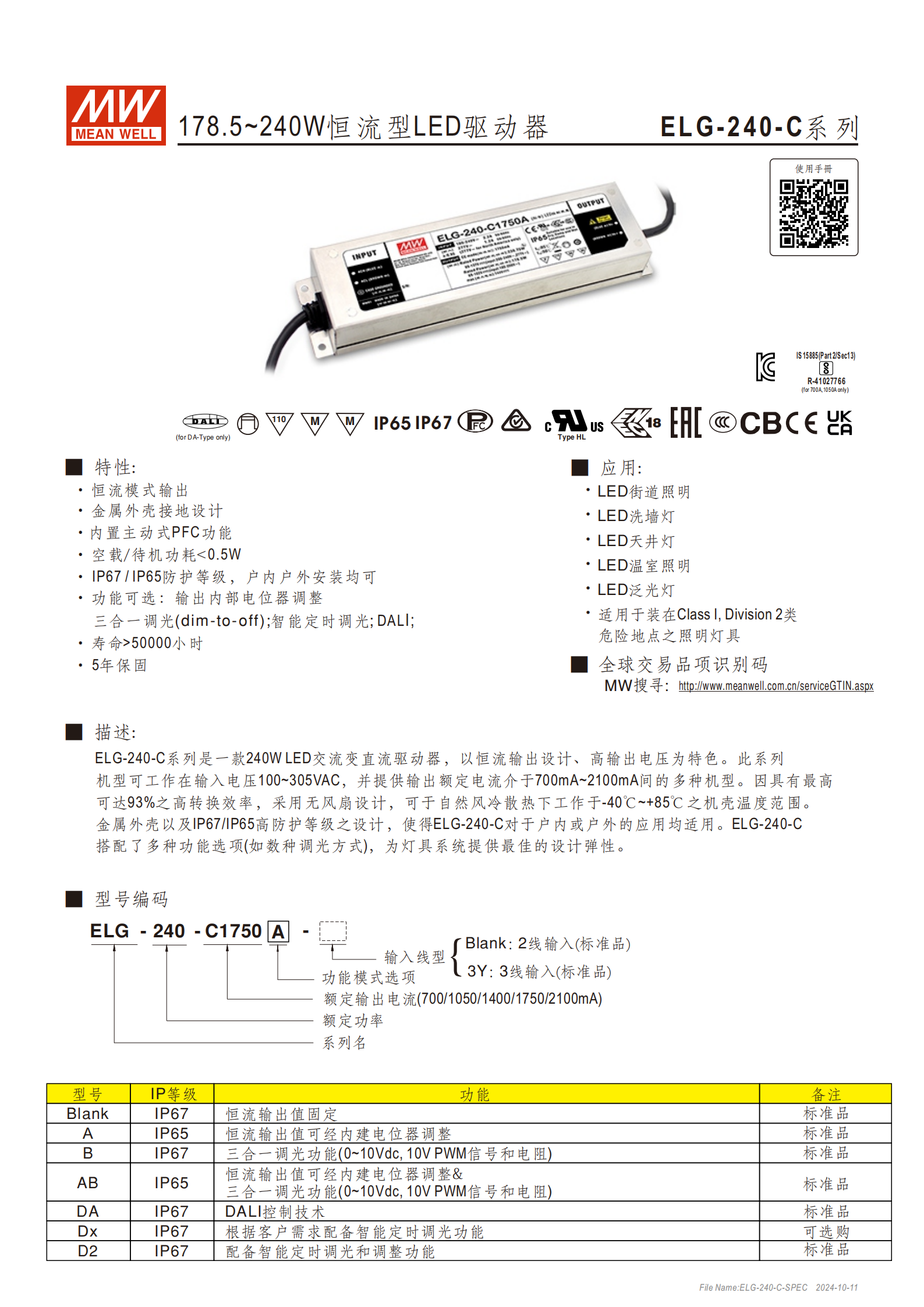

ELG-240-C 系列是功率范圍為178.5~240W的恒流型 LED 驅動器，輸入電壓支持100~305VAC，輸出額定電流涵蓋700mA~2100mA，轉換效率最高達93% ，具備IP65/IP67 防護等級和金屬外殼接地設計，支持空載 / 待機功耗 < 0.5W、多種調光功能（三合一調光、DALI 控制、智能定時調光等）及短路、過壓、過溫保護，工作溫度范圍為 **-40℃~+85℃** ，壽命超50000 小時，適用于 LED 街道照明、洗墻燈等戶內戶外場景，且符合多項安全與電磁兼容規范。
產品名稱：ELG-240-C 系列恒流型 LED 驅動器
核心定位：交流變直流驅動器，以恒流輸出、高輸出電壓為核心特色，支持戶內戶外多場景應用
關鍵優勢：高轉換效率（最高 93%）、無風扇自然風冷設計、高防護等級、低待機功耗、多種功能選項、長壽命
基礎參數：
功率范圍：178.5~240W（100~180VAC 輸入時 178.5~180.6W，200~305VAC 輸入時 239.4~241.5W）
工作溫度：Tcase=-40~+85℃（最大外殼溫度 85℃）

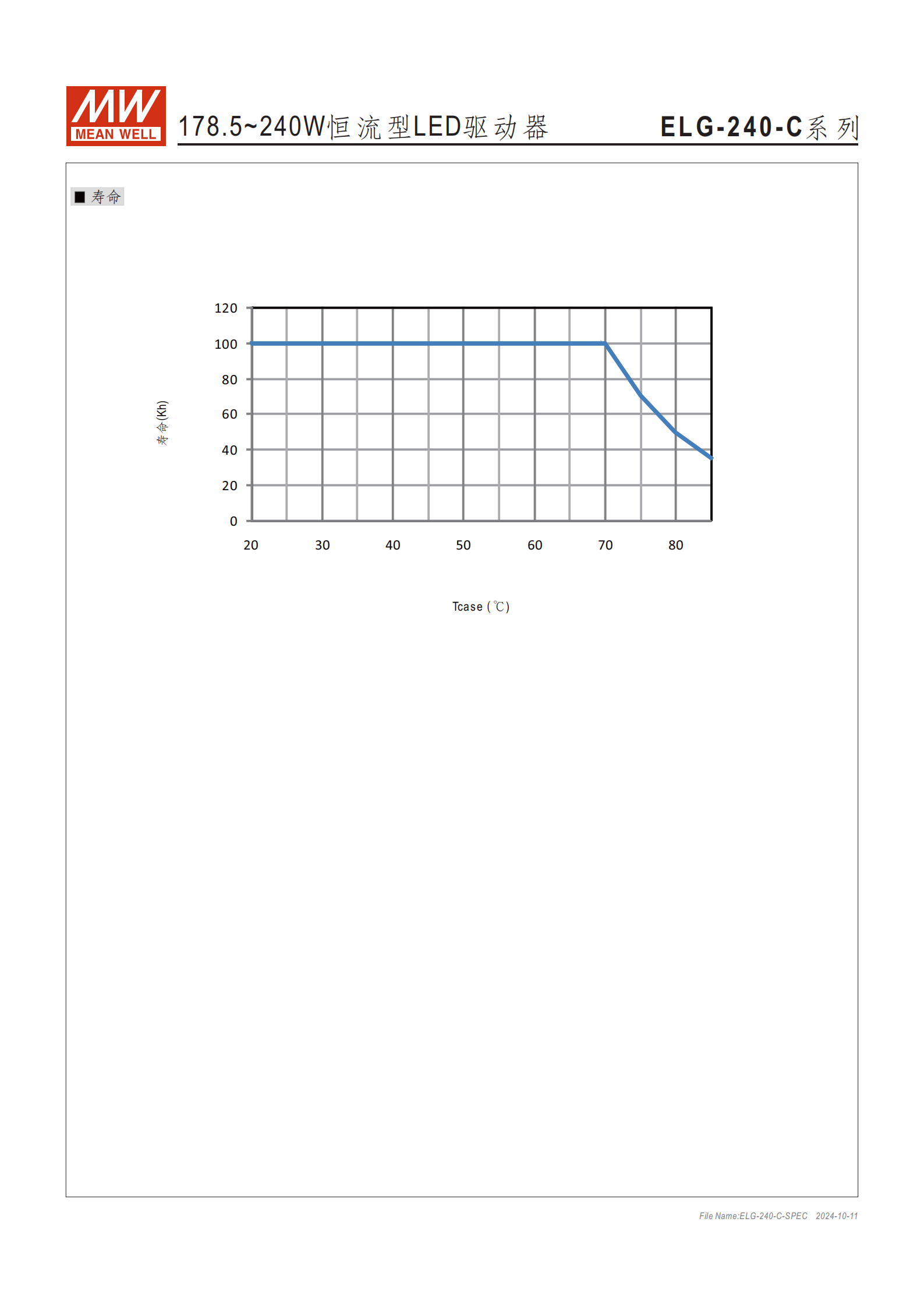

壽命：>50000 小時（外殼最高溫度 Tc<80℃時）
質保：5 年
二、型號編碼與功能分類
| 型號類型 | IP 等級 | 核心功能 | 備注 |
|---|---|---|---|
| Blank | IP67 | 恒流輸出值固定 | 標準品，2 線輸入 |
| A | IP65 | 恒流輸出值可經內建電位器調整 | 標準品，2 線輸入 |
| B | IP67 | 三合一調光功能（0~10Vdc、10V PWM 信號、電阻） | 標準品，2 線輸入 |
| AB | IP65 | 恒流輸出可調 + 三合一調光功能 | 標準品，2 線輸入 |
| DA | IP67 | DALI 控制技術（符合 IEC62386-101/102） | 標準品，2 線輸入 |
| Dx | IP67 | 智能定時調光功能（客戶定制） | 可選購，2 線輸入 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 標準品，2 線輸入 |
| 3Y | - | 3 線輸入（含 PE 線） | 標準品，可選輸入線接地 |

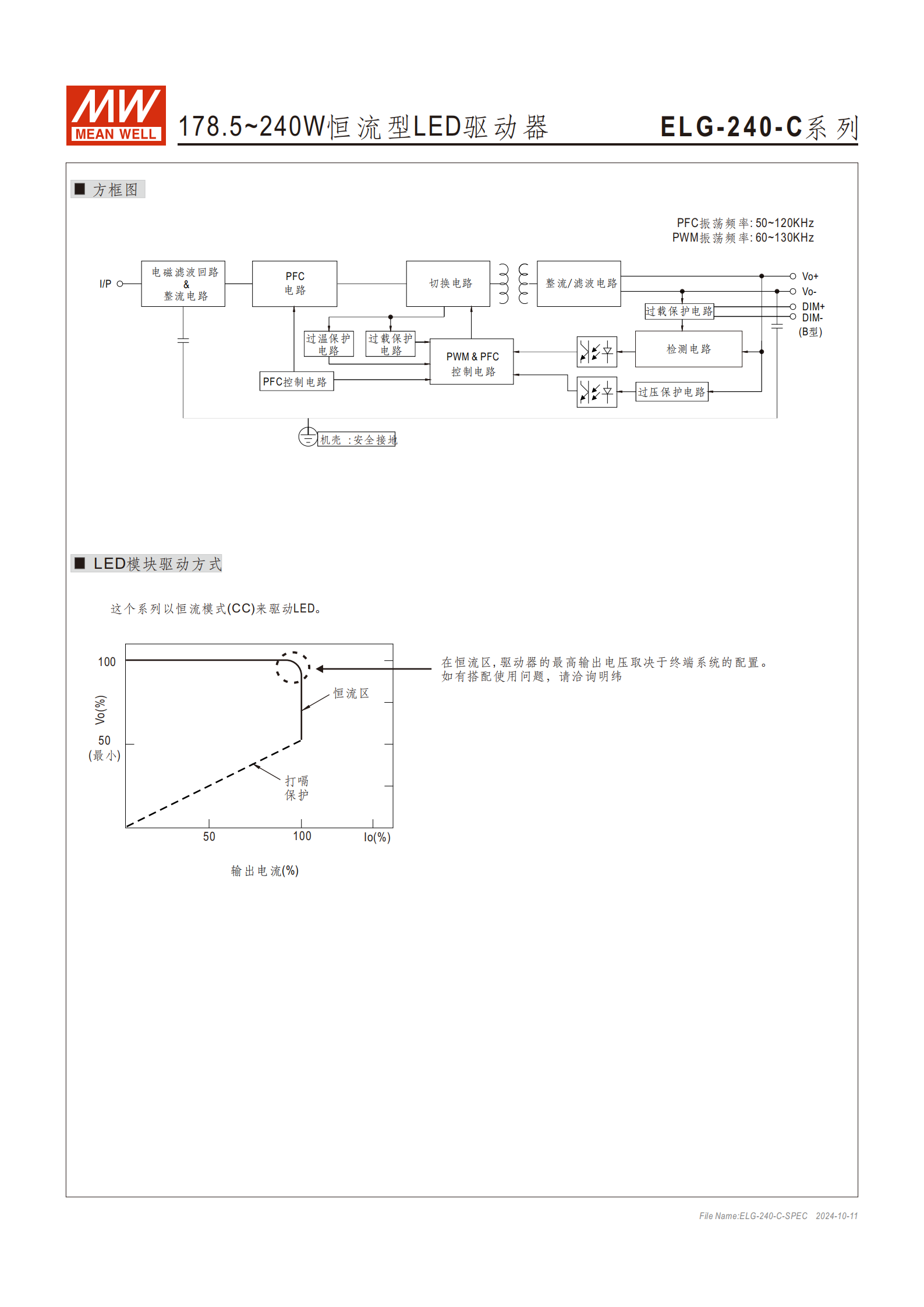

三、核心電氣規格

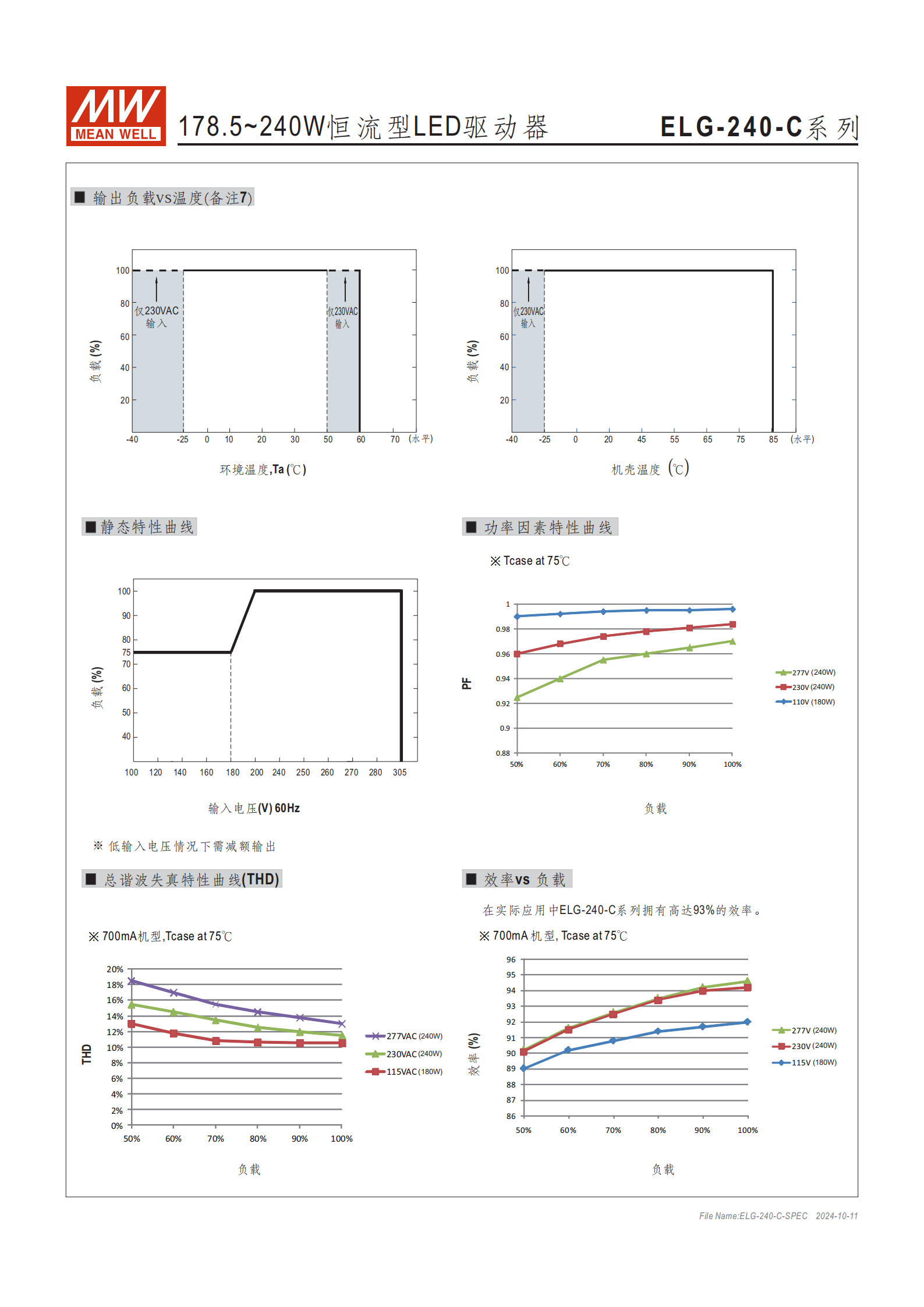

（1）輸入?yún)?shù)
| 項目 | 規格細節 |
|---|---|
| 電壓范圍 | 100~305VAC；142~431VDC（低輸入電壓需減額輸出） |
| 頻率范圍 | 47~63Hz |
| 功率因數（Typ.） | ≥0.97/115VAC、≥0.95/230VAC、≥0.92/277VAC（滿載） |
| 總諧波失真 | <20%（負載≥50%/115VAC、230VAC；負載≥75%/277VAC） |
| 空載 / 待機功耗 | Blank/A/Dx/D2 型：空載 < 0.5W；B/AB/DA 型：待機 < 0.5W |
| 浪涌電流（Typ.） | 冷啟動 75A（50% Ipeak，twidth=450μs）/230VAC（符合 NEMA 410） |
| 漏電流 | <0.75mA/277VAC |
（2）輸出參數
| 型號 | 額定電流 | 恒流電壓范圍 | 開路電壓（最大） | 電流調整范圍 |
|---|---|---|---|---|
| ELG-240-C700 | 700mA | 172~343V | 360V | 350~700mA |
| ELG-240-C1050 | 1050mA | 114~228V | 239V | 525~1050mA |
| ELG-240-C1400 | 1400mA | 86~171V | 180V | 700~1400mA |
| ELG-240-C1750 | 1750mA | 69~137V | 144V | 875~1750mA |
| ELG-240-C2100 | 2100mA | 57~115V | 120V | 1050~2100mA |
| 共性參數 | - | - | - | 紋波電流≤5.0%@額定電流；電流精度 ±5.0% |
四、調光功能詳情

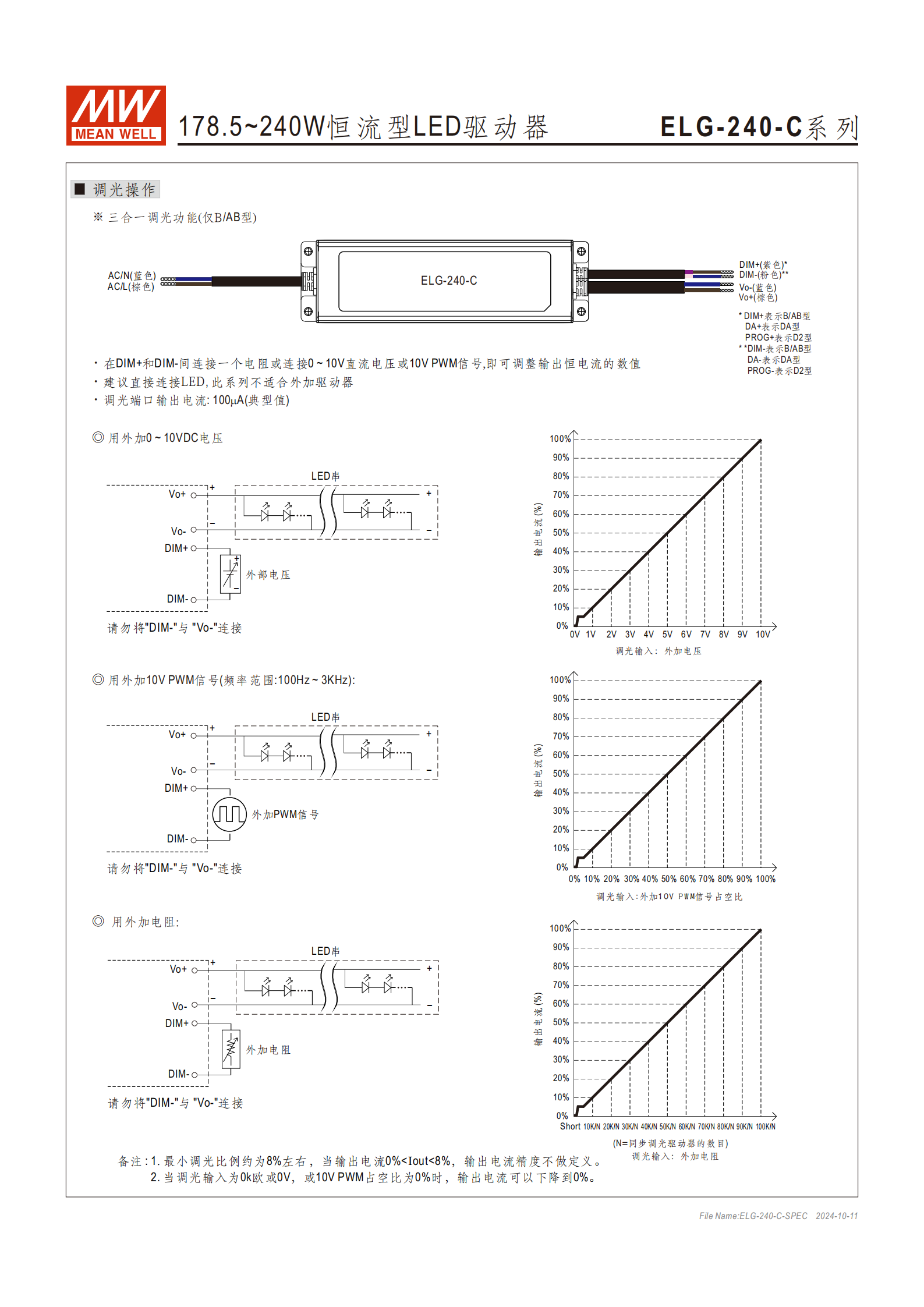

（1）三合一調光（僅 B/AB 型）
控制方式：DIM+/DIM - 間連接電阻、0~10Vdc 電壓或 10V PWM 信號（100Hz~3KHz）
調光比例：最小約 8%，0V/0 歐 / 0% 占空比時輸出電流可降至 0%
端口輸出電流：典型值 100μA
（2）DALI 界面（僅 DA 型）
控制方式：DA+/DA - 間加 DALI 信號
協議支持：16 組、64 個地址
開機特性：固定 8% 輸出電流開機

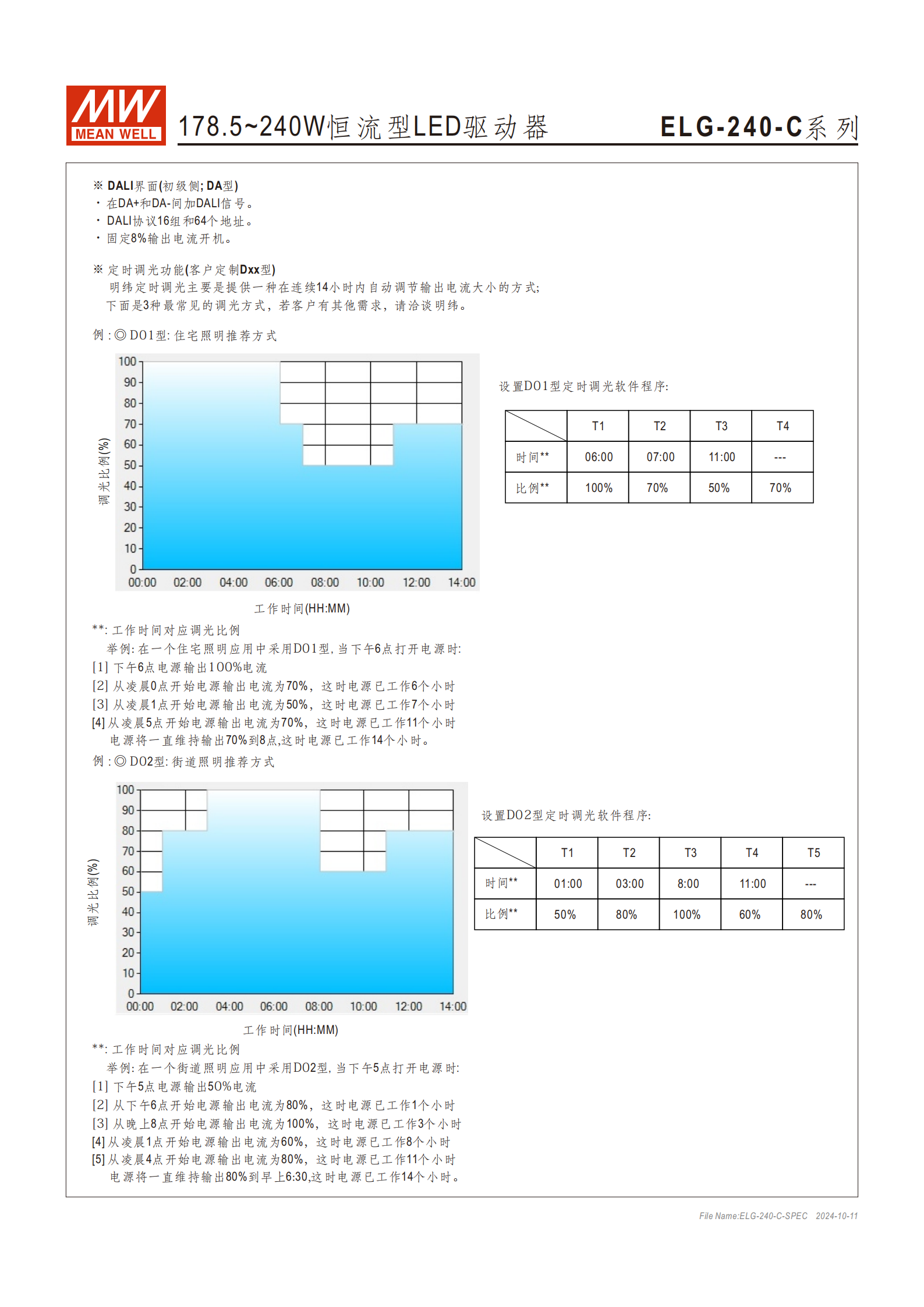

（3）智能定時調光（Dxx 型）

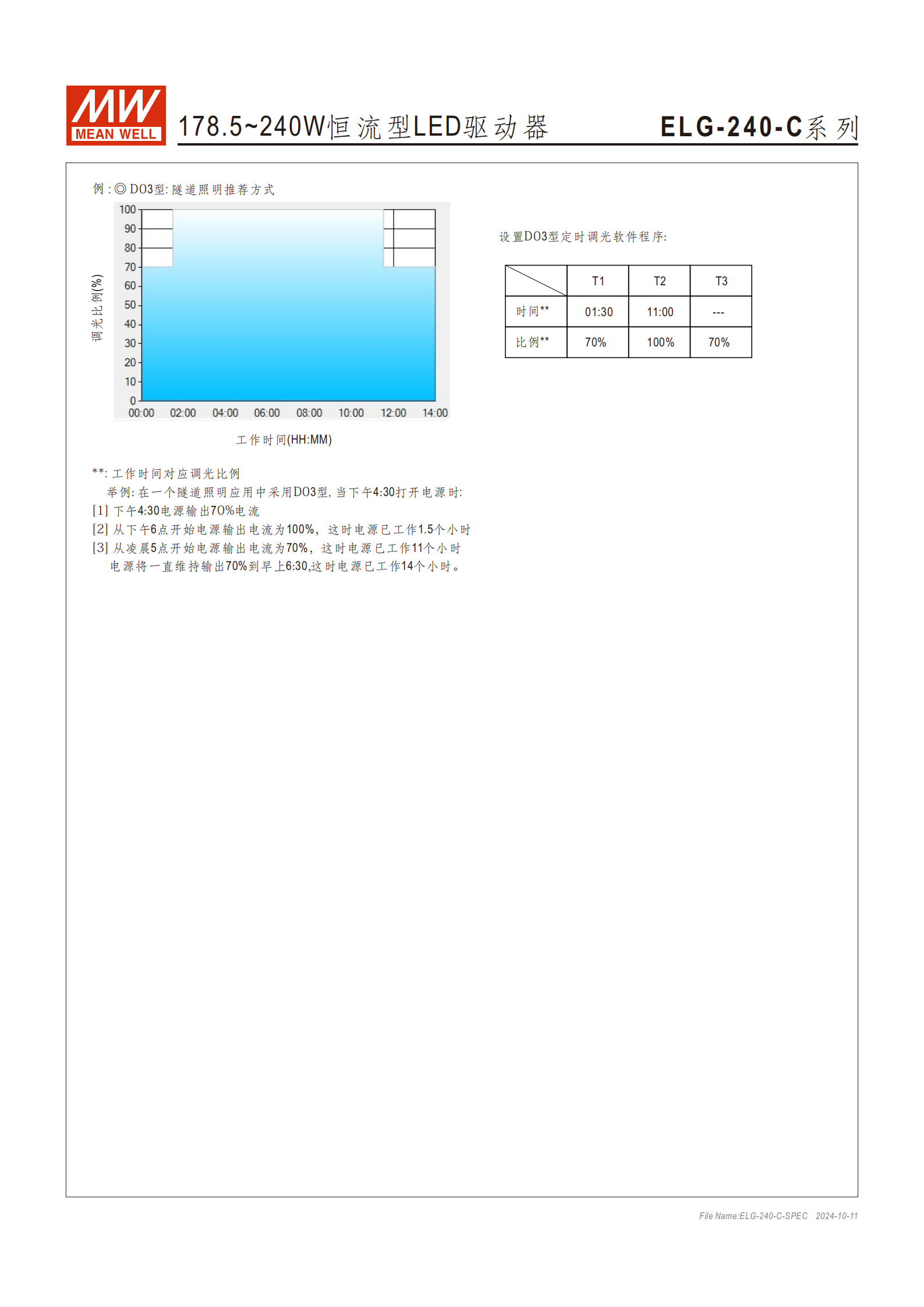

核心邏輯：14 小時內自動調節輸出電流，支持 3 種推薦模式（可定制）| 模式類型 | 適用場景 | 關鍵時間 - 比例示例（以對應設置為例） ||----------|----------|------------------------------------|| 1 型 | 住宅照明 | 06:00 (100%)、07:00 (70%)、11:00 (50%)、后續維持 70% || 2 型 | 街道照明 | 01:00 (50%)、03:00 (80%)、08:00 (100%)、11:00 (60%)、后續維持 80% || 3 型 | 隧道照明 | 01:30 (70%)、11:00 (100%)、后續維持 70% |
五、保護功能與環境適應
保護功能：
短路保護：打嗝模式，移除異常后自動恢復
過壓保護：關斷輸出，重啟恢復（保護電壓范圍 128~435V，依型號）
過溫保護：關斷輸出，重啟恢復
環境適應：
工作濕度：20~95% RH，無冷凝
儲存條件：-40~+80℃，10~95% RH
耐振動：10~500Hz，5G，12 分鐘 / 周期，X/Y/Z 軸各 72 分鐘
溫度系數：±0.03%/℃（0~60℃）
六、物理與安裝信息
尺寸：2447137.5mm（LWH），公差 ±1mm
重量：?jiǎn)闻_(tái) 1.22Kg；整箱 12 臺，總重 15.2kg，體積 0.72CUFT
接線規格：SJOW 17AWG 線（2C 或 3C，依輸入線型），2&H05RN-F 1.0mm
安裝要求：外殼需接地（確保 EMC 與安全），推薦安裝方式參考明緯官網手冊
斷路器配置：230VAC 時，B 型斷路器可配 2 臺，C 型斷路器可配 4 臺
七、安規與電磁兼容
安全規范：UL8750 (type”HL”)、CSA C22.2 No.250.13-12、BS EN/EN/AS/NZS 61347 系列、GB19510 系列、BIS IS15885（僅 700A/1050A 機型）、KC61347 系列
電磁兼容：
發射：符合 BS EN/EN55015、GB/T 17743 等標準
抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN61547 等標準（浪涌抗擾度：線對地 6KV，線對線 4KV）
耐壓與絕緣：I/P-O/P:3.75KVAC；I/P-FG:2.0KVAC；O/P-FG:1.5KVAC；絕緣阻抗≥100M Ohms/500VDC/25℃/70% RH
八、應用場景
LED 街道照明、LED 洗墻燈、LED 天井燈
LED 溫室照明、LED 泛光燈
Class I, Division 2 類危險地點照明燈具
4. 關鍵問題
問題 1：ELG-240-C 系列驅動器的核心電氣性能參數有哪些，不同型號的輸出電流差異如何？
答案：核心電氣性能參數包括：輸入電壓 100~305VAC、轉換效率最高 93%、功率因數≥0.92（滿載）、總諧波失真 < 20%（特定負載）、空載 / 待機功耗 < 0.5W、工作溫度 - 40~+85℃；不同型號的輸出電流差異如下：ELG-240-C700（700mA）、ELG-240-C1050（1050mA）、ELG-240-C1400（1400mA）、ELG-240-C1750（1750mA）、ELG-240-C2100（2100mA），對應的電流調整范圍為額定電流的 50%~100%（如 700mA 型號可調 350~700mA）。
