| 功能模式選項 | 對應型號示例（含不同額定電流） | IP 等級 | 核心功能 | 類型屬性 |
|---|---|---|---|---|
| Blank（2 線輸入） | ELG-75-C350Blank、ELG-75-C500Blank、ELG-75-C700Blank、ELG-75-C1050Blank、ELG-75-C1400Blank | IP67 | 恒流輸出值固定 | 標準品 |
| A（2 線輸入） | ELG-75-C350A、ELG-75-C500A、ELG-75-C700A、ELG-75-C1050A、ELG-75-C1400A | IP65 | 恒流輸出值可經內建電位器調整 | 標準品 |
| B（2 線輸入） | ELG-75-C350B、ELG-75-C500B、ELG-75-C700B、ELG-75-C1050B、ELG-75-C1400B | IP67 | 三合一調光功能（0~10Vdc、10VPWM 信號、電阻） | 標準品 |
| AB（2 線輸入） | ELG-75-C350AB、ELG-75-C500AB、ELG-75-C700AB、ELG-75-C1050AB、ELG-75-C1400AB | IP65 | 恒流輸出值可經內建電位器調整 + 三合一調光功能 | 標準品 |
| DA（2 線輸入） | ELG-75-C350DA、ELG-75-C500DA、ELG-75-C700DA、ELG-75-C1050DA、ELG-75-C1400DA | IP67 | DALI 控制技術（支持 16 組 64 個地址） | 標準品 |
| Dx（2 線輸入） | ELG-75-C350Dx、ELG-75-C500Dx、ELG-75-C700Dx、ELG-75-C1050Dx、ELG-75-C1400Dx | IP67 | 根據客戶需求配備智能定時調光功能 | 可選購 |
| D2（2 線輸入） | ELG-75-C350D2、ELG-75-C500D2、ELG-75-C700D2、ELG-75-C1050D2、ELG-75-C1400D2 | IP67 | 配備智能定時調光和調整功能 | 標準品 |
| 3Y（3 線輸入） | ELG-75-C350-3Y、ELG-75-C500-3Y、ELG-75-C700-3Y、ELG-75-C1050-3Y、ELG-75-C1400-3Y | - | 3 線輸入（含 PE 線），恒流輸出基礎功能（需搭配功能模式時需額外標注，如 ELG-75-C500A-3Y） | 標準品 |
說明：
額定輸出電流可選：350mA、500mA、700mA、1050mA、1400mA，需對應嵌入型號中；
3Y 型（3 線輸入）可與上述所有功能模式選項組合（如 “ELG-75-C700B-3Y” 為 3 線輸入 + 三合一調光功能）；
ELG-75-C 系列是功率為 60~75W 的恒流型 LED 驅動器，輸入電壓范圍 100~305VAC，額定輸出電流涵蓋 350mA~1400mA，轉換效率最高達 91%，空載 / 待機功耗 <0.5W，具備 IP65/IP67 防護等級，支持 - 40℃~+85℃機殼工作溫度，金屬外殼接地設計，內置主動式 PFC 功能，壽命> 50000 小時且提供 5 年保固；擁有恒流固定、電位器調節、三合一調光、DALI 控制、智能定時調光等多種功能選項，適用于 LED 街道照明、洗墻燈等戶內戶外場景，還可用于 Class I, Division 2 類危險地點照明。
產品定位：ELG-75-C 系列是一款 60~75W 恒流型 LED 交流變直流驅動器，以恒流輸出、高輸出電壓為核心特色，適用于戶內戶外多場景 LED 照明驅動。
核心優勢：

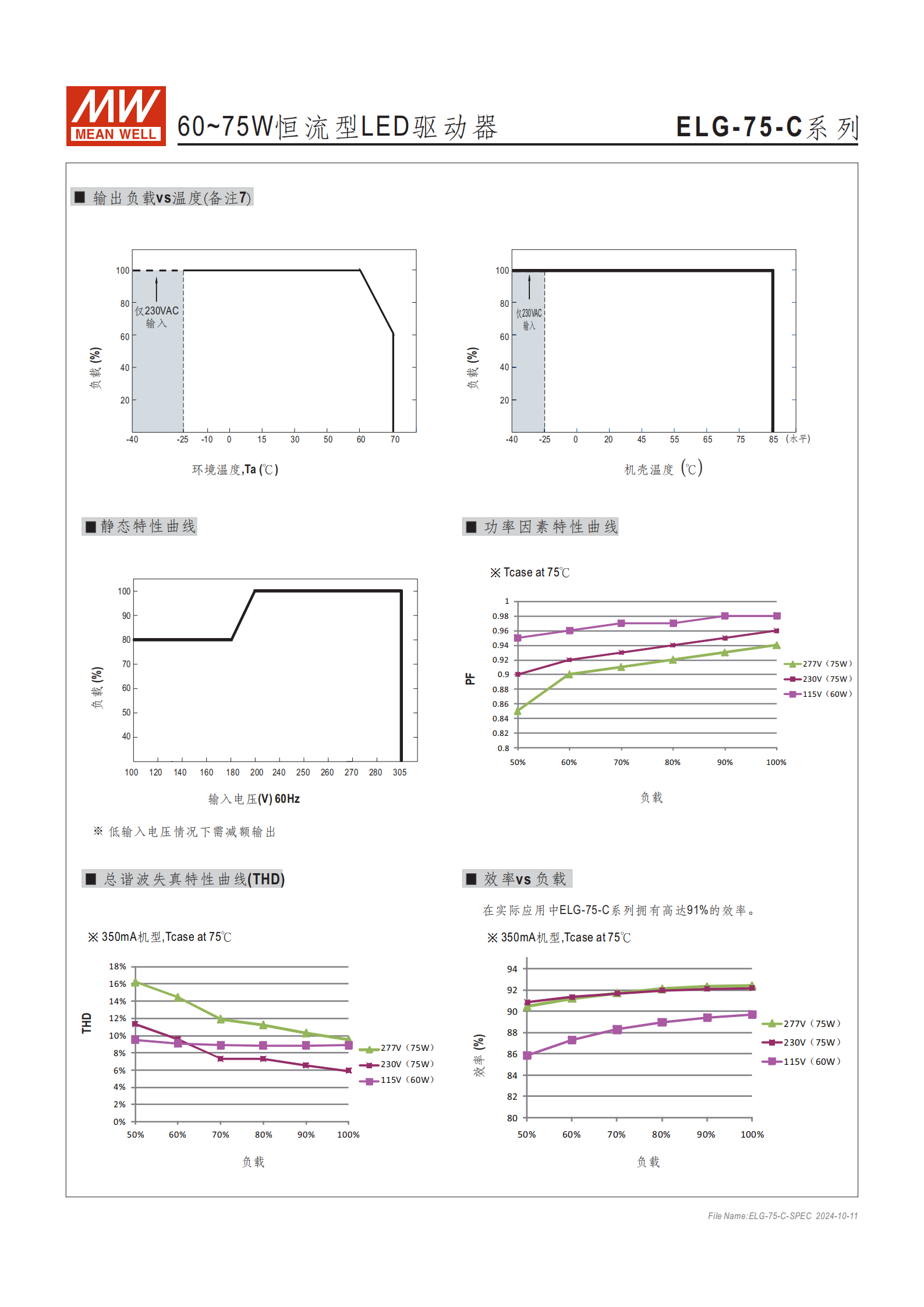

高效節能：轉換效率最高達 91%，空載 / 待機功耗 < 0.5W（Blank/A/Dx/D2 型），內置主動式 PFC 功能，功率因數表現優異（滿載時 115VAC PF0.97、230VAC PF0.95、277VAC PF0.92）。
環境適應性強：金屬外殼接地設計，IP65/IP67 高防護等級，支持 - 40℃~+85℃機殼工作溫度，自然風冷散熱即可運行。

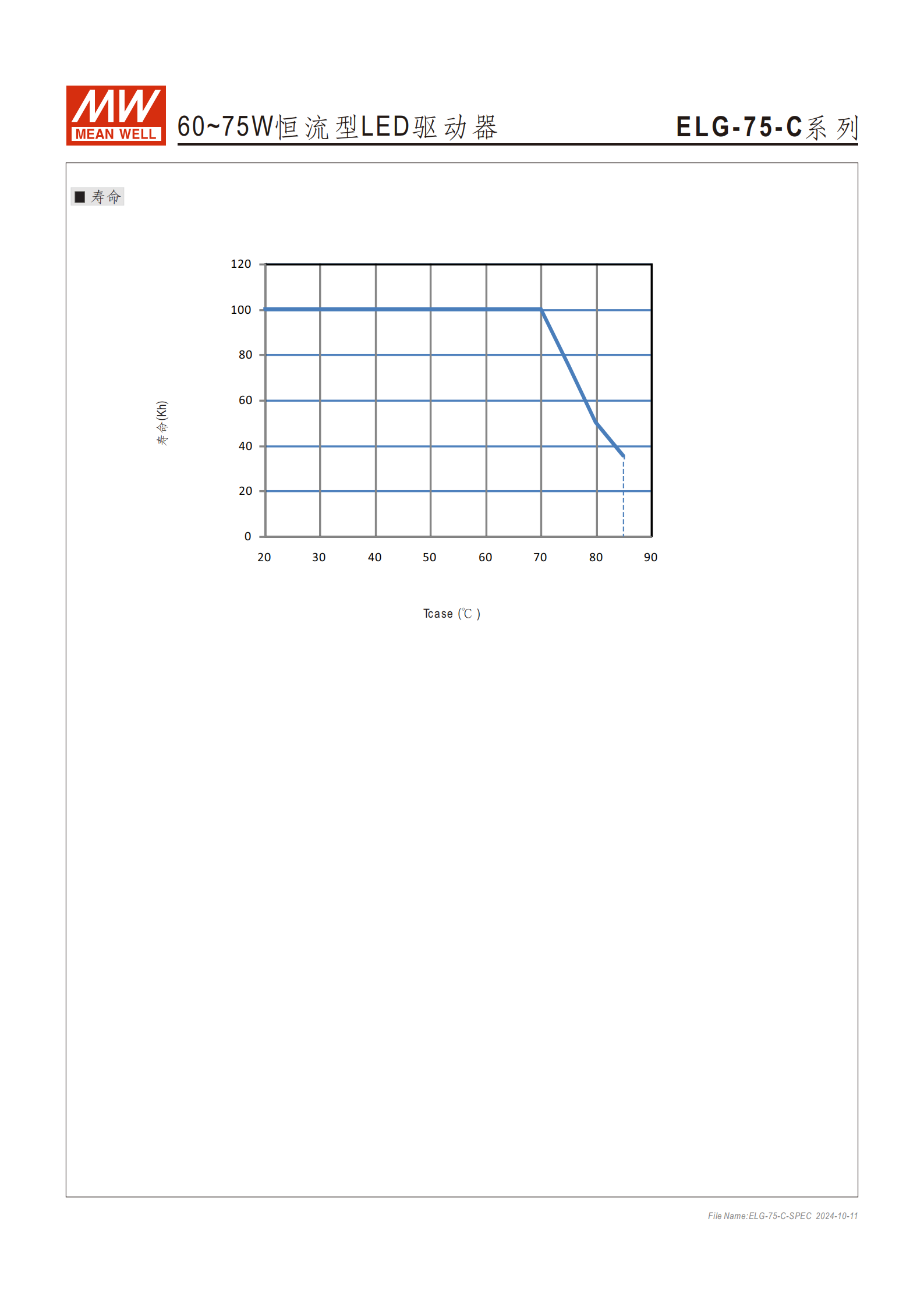

長壽穩定：壽命 > 50000 小時，MTBF 最小 305.3Khrs（Bellcore 標準）、3523.7Khrs（Telcordia SR-332 標準），提供 5 年保固。
二、型號編碼與功能分類
| 型號后綴 | IP 等級 | 核心功能 | 類型屬性 |
|---|---|---|---|
| Blank | IP67 | 恒流輸出值固定 | 標準品 |
| A | IP65 | 內置電位器調整恒流輸出 | 標準品 |
| B | IP67 | 三合一調光（0~10Vdc、10VPWM 信號、電阻） | 標準品 |
| AB | IP65 | 電位器調整 + 三合一調光 | 標準品 |
| DA | IP67 | DALI 控制技術（支持 16 組 64 個地址） | 標準品 |
| Dx | IP67 | 客戶定制智能定時調光 | 可選購 |
| D2 | IP67 | 智能定時調光 + 調整功能 | 標準品 |
輸入線型：Blank/A/B/AB/DA/Dx/D2 為 2 線輸入（標準品），3Y 為 3 線輸入（標準品）。
三、關鍵電氣規格
輸出參數：
額定電流：350mA、500mA、700mA、1050mA、1400mA 五檔可選。
電流調整范圍：僅 A/AB 型支持，350mA 機型可調 175~350mA，500mA 機型可調 250~500mA，700mA 機型可調 350~700mA，1400mA 機型可調 700~1400mA。
輸出功率：不同電流機型略有差異，如 350mA 機型 74.9W、500mA 機型 74.55W、700mA 機型 75.6W。
保護功能：
短路保護：打嗝模式，負載異常移除后自動恢復。
過電壓保護：關斷輸出電壓，重啟后恢復，不同機型過壓閾值不同（如部分機型 225~260V、80~100V 等）。
安全與電磁兼容：
安全認證：通過 GB19510.1、GB19510.14、KC61347-1、BIS IS15885（限特定機型）等多項認證，符合 BS EN/EN62384、EAC TP TC 004 等規范。
電磁兼容：符合 BS EN/EN55015、BS EN/EN61000-3-2 Class C（≥50% 負載）等標準，耐壓線對地 6KV、線對線 4KV。
四、調光功能詳情

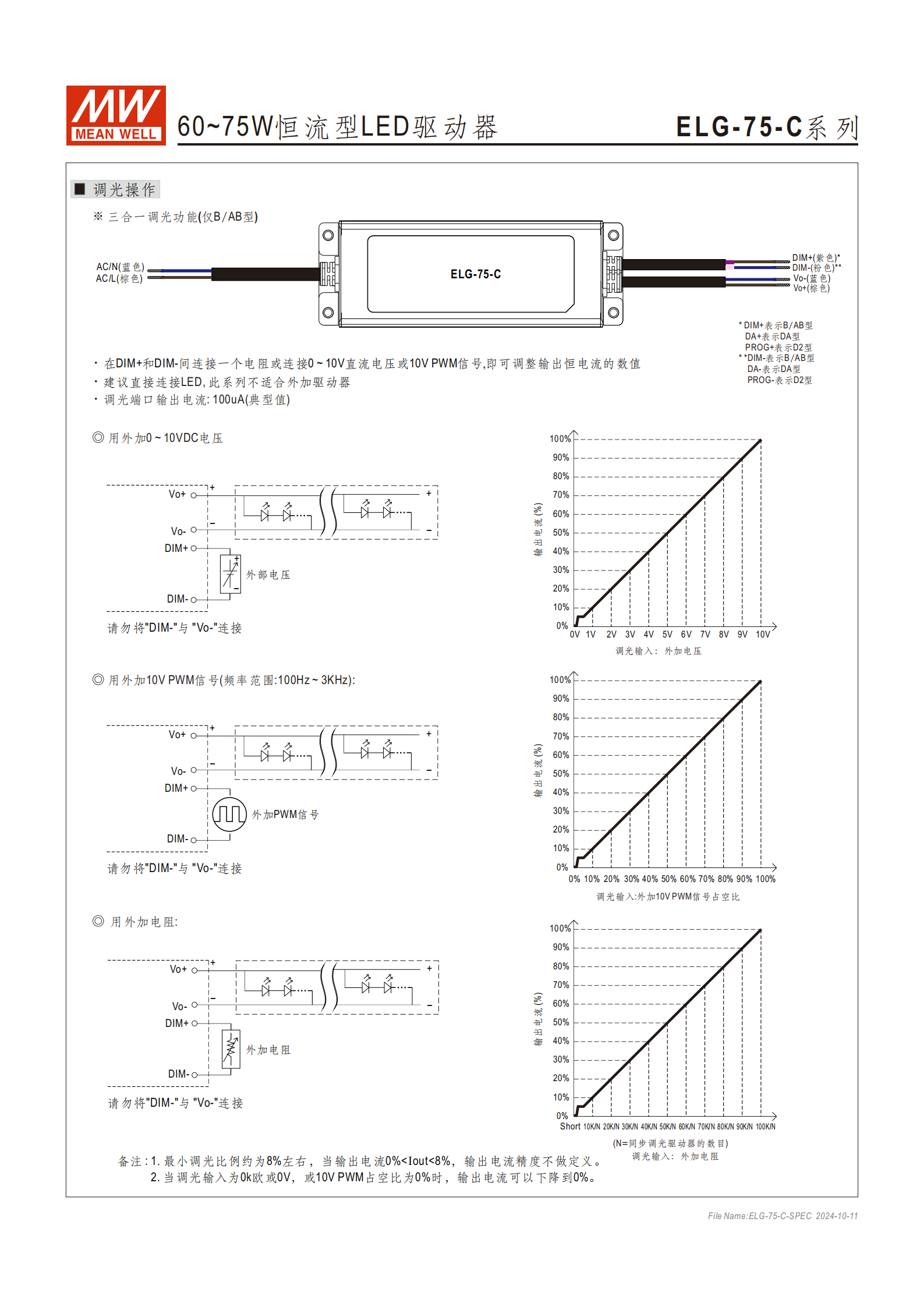

三合一調光（B/AB 型）：
控制方式：DIM + 與 DIM - 間可接 0~10Vdc 電壓、10V PWM 信號（100Hz~3KHz）或電阻。
調光范圍：最小調光比例約 8%，0V/0 歐 / 0% 占空比時輸出電流可降至 0%。
注意事項：不可將 DIM - 與 Vo - 連接，調光端口輸出電流典型值 100uA。
DALI 調光（DA 型）：
控制方式：DA + 與 DA - 間接入 DALI 信號。
協議支持：DALI 協議 16 組 64 個地址，開機固定輸出 8% 電流。
智能定時調光（Dxx 型）：
核心特性：14 小時內自動調節輸出電流，支持定制，常見 3 種模式：
模式 適用場景 關鍵調光節點 D01 住宅照明 0~6 小時 100%、6~7 小時 70%、7~11 小時 50%、11~14 小時 70% D02 街道照明 0~1 小時 50%、1~3 小時 80%、3~8 小時 100%、8~11 小時 60%、11~14 小時 80% D03 隧道照明 0~1.5 小時 70%、1.5~11 小時 100%、11~14 小時 70%

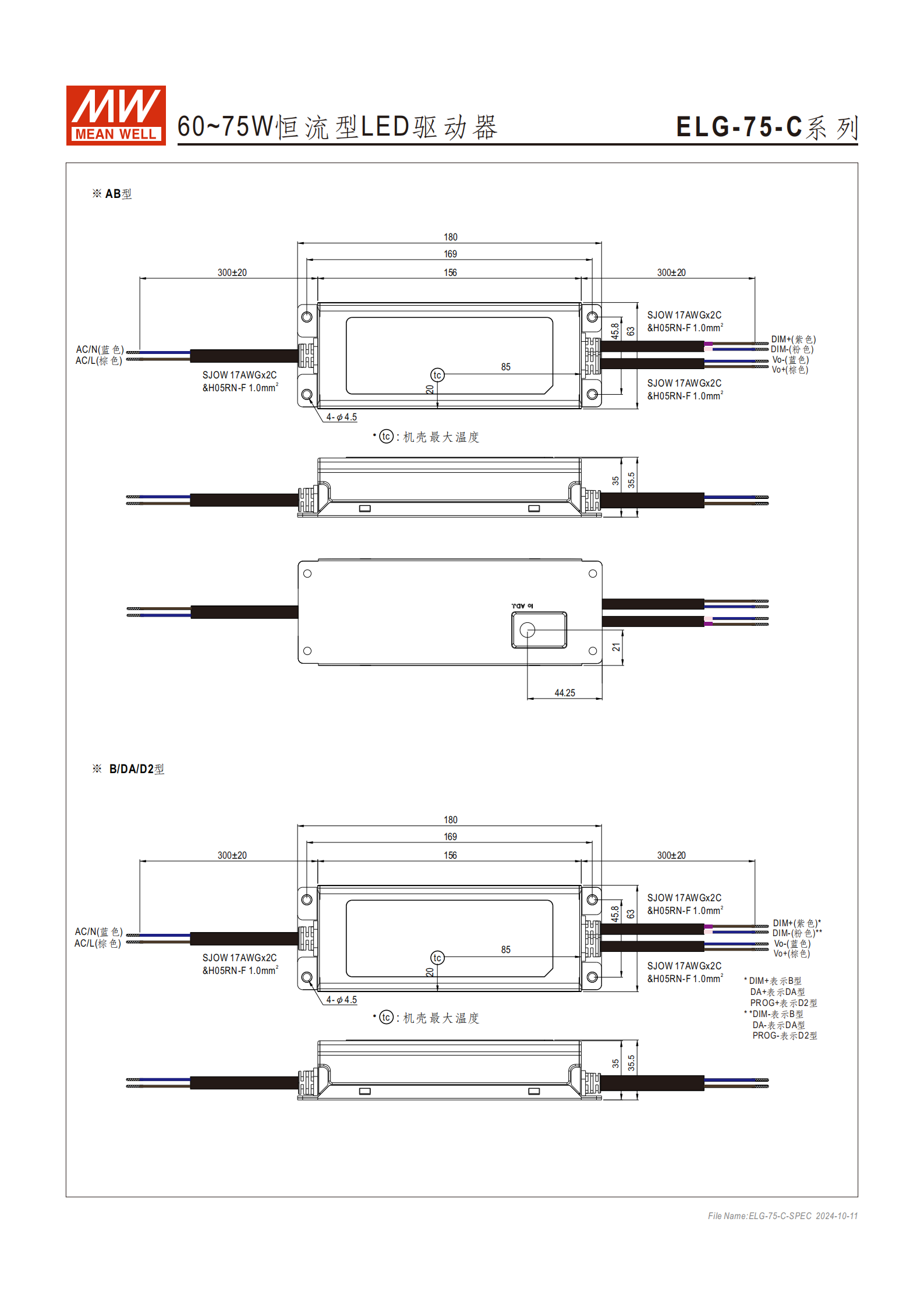

五、機構尺寸與安裝
機殼型號：243A，尺寸單位 mm，公差 ±1，不同型號接線與接口略有差異（如 AB 型含 DIM+/- 接口，3Y 型含 PE 線）。
接線規格：采用 SJOW 17AWG 線材，部分機型搭配 2&H05RN-F 1.0mm 線。
安裝要求：為確保 EMC 合規與安全，需將外殼接地；可選輸入線接地，
六、應用場景
常規 LED 照明：街道照明、洗墻燈、天井燈、泛光燈、溫室照明。
特殊場景：Class I, Division 2 類危險地點的照明燈具。
4. 關鍵問題與答案
問題 1：ELG-75-C 系列 LED 驅動器的核心適配場景與環境耐受能力如何？
答案：適配場景包括 LED 街道照明、洗墻燈、天井燈、泛光燈、溫室照明等戶內戶外場景，還可用于 Class I, Division 2 類危險地點的照明燈具；環境耐受能力突出，具備 IP65/IP67 高防護等級，支持 - 40℃~+85℃的機殼工作溫度，金屬外殼接地設計可應對復雜環境，自然風冷散熱即可穩定運行，適配不同氣候與安裝環境需求。
問題 2：該系列驅動器有哪些核心功能選項，不同調光方式的適用場景有何區別？
答案：核心功能選項分為 7 類（Blank/A/B/AB/DA/Dx/D2），涵蓋恒流固定輸出、內置電位器調節、三合一調光、DALI 控制、智能定時調光等；不同調光方式適用場景區別如下：①三合一調光（B/AB 型）支持 0~10Vdc、PWM、電阻三種控制，適配需要靈活手動或簡單自動調光的場景（如商業照明、景觀洗墻燈）；②DALI 調光（DA 型）支持協議控制與多地址管理，適配大型建筑、場館等需要集中智能控制的場景；③智能定時調光（D01/D02/D03 等）按 14 小時周期自動調節，分別適配住宅（按需分時段節能）、街道（夜間分時段亮度優化）、隧道（貼合通行時段光照需求）等場景。
問題 3：ELG-75-C 系列的關鍵電氣性能參數與安全保障措施有哪些？
答案：關鍵電氣性能參數包括：輸入電壓 100~305VAC，額定輸出電流 350mA~1400mA（部分可調），轉換效率最高 91%，空載 / 待機功耗 <0.5W，滿載時功率因數 0.92~0.97，MTBF 最小 305.3Khrs；安全保障措施包括：金屬外殼接地設計，短路保護（打嗝模式自動恢復）、過電壓保護（重啟恢復），通過 GB19510 系列、KC61347 系列等多項安全認證，耐壓達線對地 6KV、線對線 4KV，符合 EMC 相關標準，同時提供 5 年保固與> 50000 小時使用壽命，保障長期穩定運行。
