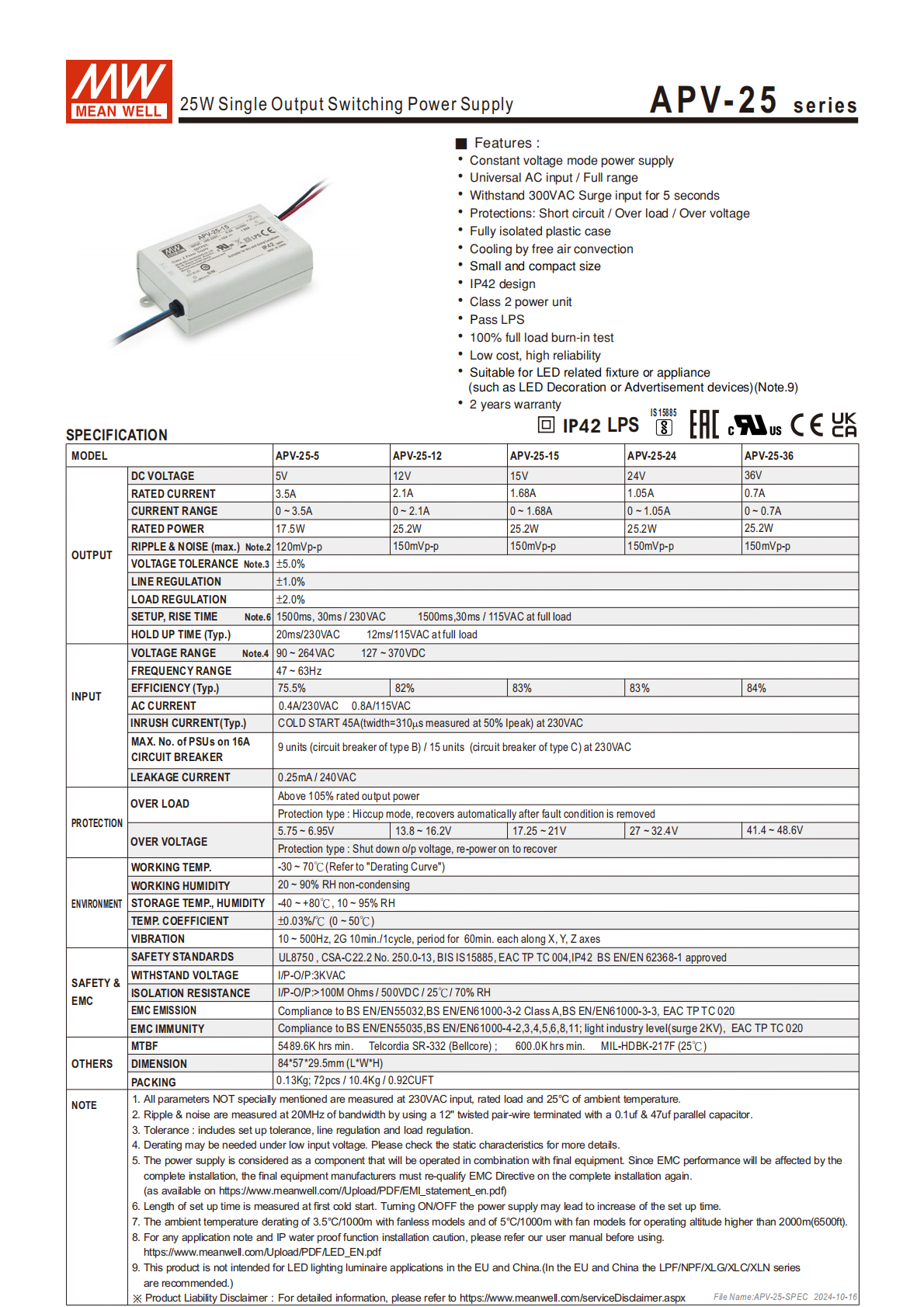

MEAN WELL 的APV-25 系列是25W 單輸出開關電源，具備全球通用 AC 輸入（90~264VAC） 、300VAC 浪涌輸入耐受 5 秒、IP42 防護等級、Class 2 功率單元等特性，提供 5V/12V/15V/24V/36V 多種輸出電壓選項，額定電流 0.7A~3.5A 不等，擁有短路 / 過載 / 過壓保護功能，采用自然風冷、全隔離塑料外殼設計，體積小巧（845729.5mm）、可靠性高，MTBF 最低 5489.6K 小時，適用于 LED 裝飾或廣告設備等相關應用，提供2 年質保，且符合 UL8750、BS EN/EN 62368-1 等多項安全與 EMC 標準。
一、產品基本信息
| 項目 | 詳情 |
|---|---|
| 品牌 | MEAN WELL |
| 系列名稱 | APV-25 系列 |
| 產品類型 | 25W 單輸出開關電源 |
| 核心定位 | 低成本、高可靠性，適用于 LED 相關固定裝置或設備（如 LED 裝飾、廣告設備） |
| 適用限制 | 不用于歐盟和中國的 LED 照明燈具應用（推薦 LPF/NPF/XLG/XLC/XLN 系列） |
| 質保期限 | 2 年 |
二、核心特性
輸入特性：全球通用 AC 輸入（90~264VAC），支持 127~370VDC 輸入；可承受300VAC 浪涌輸入 5 秒
防護與安全：IP42 防護等級、Class 2 功率單元、LPS 認證，符合 IS 15885、EAC TP TC 004 等標準
結構與冷卻：全隔離塑料外殼，自然風冷設計，體積小巧（845729.5mm），重量僅 0.13Kg
可靠性：經過100% 滿負載老化測試，MTBF 最低為5489.6K 小時（Telcordia SR-332 標準）、600.0K 小時（MIL-HDBK-217F 標準，25℃）
三、關鍵電氣參數
（1）輸出參數
| 型號 | 輸出電壓 | 額定電流 | 電流范圍 | 額定功率 | 紋波噪聲（max.） | 過壓保護范圍 |
|---|---|---|---|---|---|---|
| APV-25-5 | 5V | 3.5A | 0~3.5A | 17.5W | 120mVp-p | 5.75~6.95V |
| APV-25-12 | 12V | 2.1A | 0~2.1A | 25.2W | 150mVp-p | 13.8~16.2V |
| APV-25-15 | 15V | 1.68A | 0~1.68A | 25.2W | 150mVp-p | 17.25~21V |
| APV-25-24 | 24V | 1.05A | 0~1.05A | 25.2W | 150mVp-p | 27~32.4V |
| APV-25-36 | 36V | 0.7A | 0~0.7A | 25.2W | 150mVp-p | 41.4~48.6V |
（2）其他電氣參數
電壓公差：±5.0%（含設定公差、線路調整率和負載調整率）
線路調整率：±1.0%
負載調整率：±2.0%
啟動與上升時間：230VAC 下 1500ms，115VAC 下 30ms（滿負載，首次冷啟動）
保持時間：230VAC 下 20ms，115VAC 下 12ms（滿負載）
輸入頻率范圍：47~63Hz
效率（典型值）：5V 款 75.5%，12V 款 82%，15V/24V 款 83%，36V 款 84%
輸入 AC 電流：230VAC 下 0.4A，115VAC 下 0.8A
浪涌電流（典型值）：230VAC 下 45A（twidth=310μs，50% 峰值電流）
泄漏電流：240VAC 下 0.25mA
四、保護功能
| 保護類型 | 保護機制 |
|---|---|
| 過載保護 | 打嗝模式，故障排除后自動恢復（觸發條件：超過 105% 額定輸出功率） |
| 過壓保護 | 關閉輸出電壓，重新上電后恢復 |
| 短路保護 | 內置短路保護功能 |
五、環境與物理參數
工作環境：
工作溫度：-30~70℃（需參考降容曲線）
工作濕度：20~90% RH（非冷凝）
存儲溫度：-40~80℃，存儲濕度：10~95% RH
溫度系數：±0.03%/℃（0~50℃）
振動：10~500Hz，2G，10 分鐘 / 周期，X/Y/Z 軸各 60 分鐘

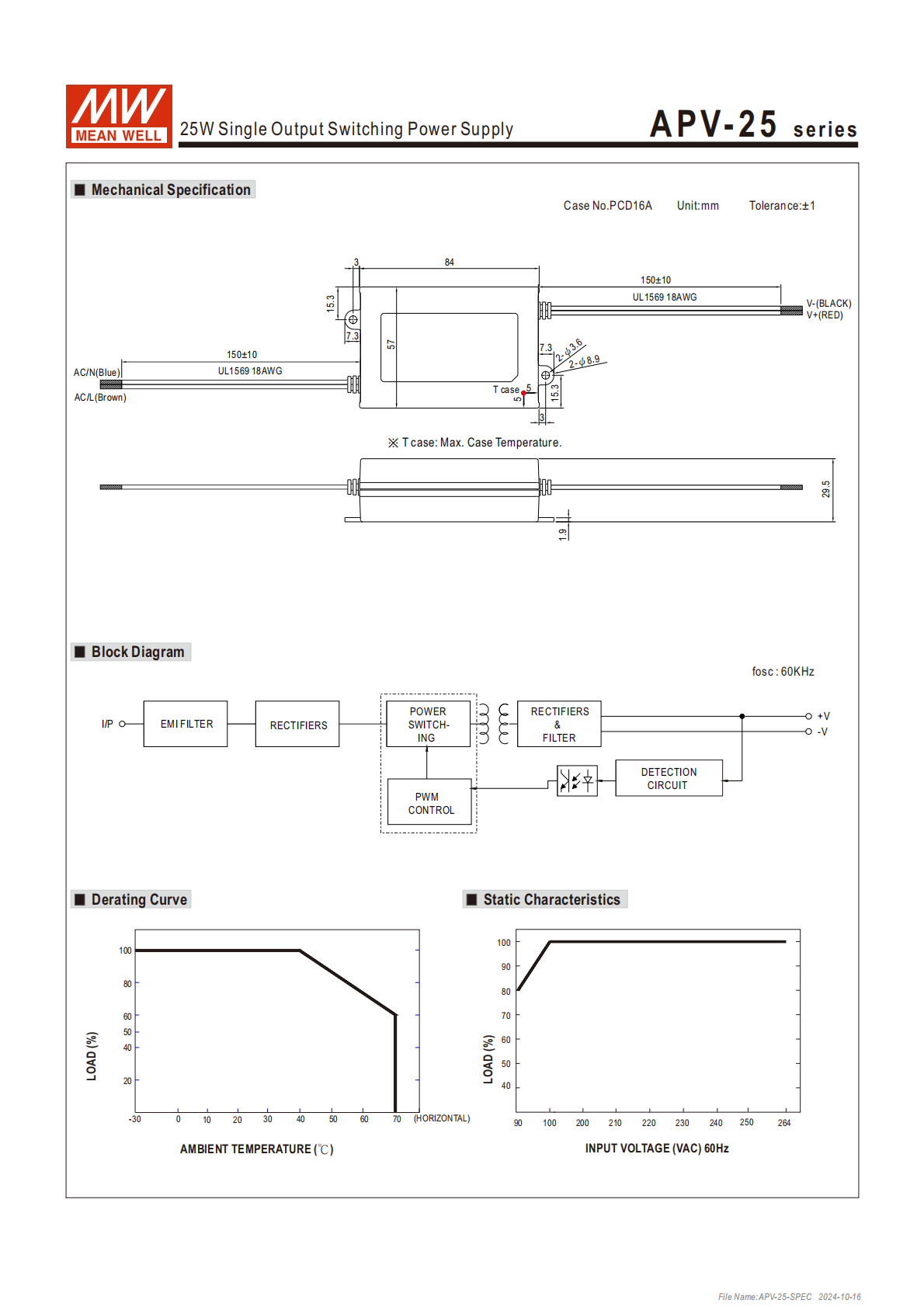

物理規格：
尺寸（LWH）：845729.5mm
重量：0.13Kg
包裝：72 臺 / 箱，總重 10.4Kg，體積 0.92 立方英尺
線材：UL1569 18AWG，AC/N（藍色）、AC/L（棕色）、V-（黑色）、V+（紅色），線長 150±10mm
六、安全與 EMC 標準
安全標準：UL8750、CSA-C22.2 No.250.0-13、BIS IS15885、EAC TP TC 004、BS EN/EN 62368-1
絕緣與耐壓：
輸入 - 輸出耐壓：3KVAC
絕緣電阻：>100MΩ（500VDC，25℃，70% RH）
EMC 合規：
發射：符合 BS EN/EN55032、EN61000-3-2 Class A、EN61000-3-3、EAC TP TC 020
抗擾度：符合 BS EN/EN55035、EN61000-4-2/3/4/5/6/8/11，輕工業等級（浪涌 2KV）、EAC TP TC 020
4. 關鍵問題
問題 1：APV-25 系列開關電源的核心適用場景與限制是什么？
答案：核心適用場景為 LED 相關固定裝置或設備，例如 LED 裝飾、廣告設備；限制條件是該產品不用于歐盟和中國的 LED 照明燈具應用，若需此類場景使用，MEAN WELL 推薦 LPF/NPF/XLG/XLC/XLN 系列。
問題 2：APV-25 系列的輸出電壓選項有哪些，對應的額定電流和核心保護功能是什么？
答案：輸出電壓選項包括 5V、12V、15V、24V、36V，對應的額定電流分別為 3.5A、2.1A、1.68A、1.05A、0.7A；核心保護功能有三類，分別是過載保護（打嗝模式，故障排除后自動恢復）、過壓保護（關閉輸出，重新上電恢復）、短路保護（內置功能）。
問題 3：APV-25 系列開關電源在輸入特性、可靠性和環境適應性上的關鍵指標是什么？
答案：輸入特性關鍵指標：全球通用 AC 輸入（90~264VAC），支持 127~370VDC 輸入，可承受 300VAC 浪涌輸入 5 秒；可靠性關鍵指標：100% 滿負載老化測試，MTBF 最低 5489.6K 小時（Telcordia SR-332 標準），提供 2 年質保；環境適應性關鍵指標：工作溫度 - 30~70℃（需參考降容曲線），工作濕度 20~90% RH（非冷凝），防護等級 IP42，可耐受 10~500Hz、2G 的振動環境。
