明緯APC-35 系列 35W 單組輸出開關電源（含 APC-35-350/500/700/1050 四款型號）采用恒流設計，支持90~264VAC 全范圍交流輸入，能承受 300VAC 浪涌輸入 5 秒，具備短路 / 過電壓保護功能，搭配全防護型塑膠外殼與IP42 防護（僅 700&1050 型號），工作溫度范圍 - 30~+70℃，通過多項安規與電磁兼容認證，MTBF 最低達 550.4K 小時，適用于 LED 相關裝置等，提供 2 年保固（僅 700 型號），外形小巧（845729.5mm）且經 100% 滿載老化測試，低成本高信賴度。
品牌與系列：MEAN WELL（明緯）APC-35 系列，定位 35W 單組輸出開關電源
型號細分：共 4 款型號，分別為 APC-35-350、APC-35-500、APC-35-700、APC-35-1050
核心定位：低成本、高信賴度，適用于 LED 相關裝置（如裝飾或廣告照明設備），100% 滿載老化測試
特殊限制：不適用于 EU 和中國的 LED 應用，建議替換為 LPF/NPF/XLG/XLC/XLN 系列
保固期限：2 年保固（僅適用于 APC-35-700）

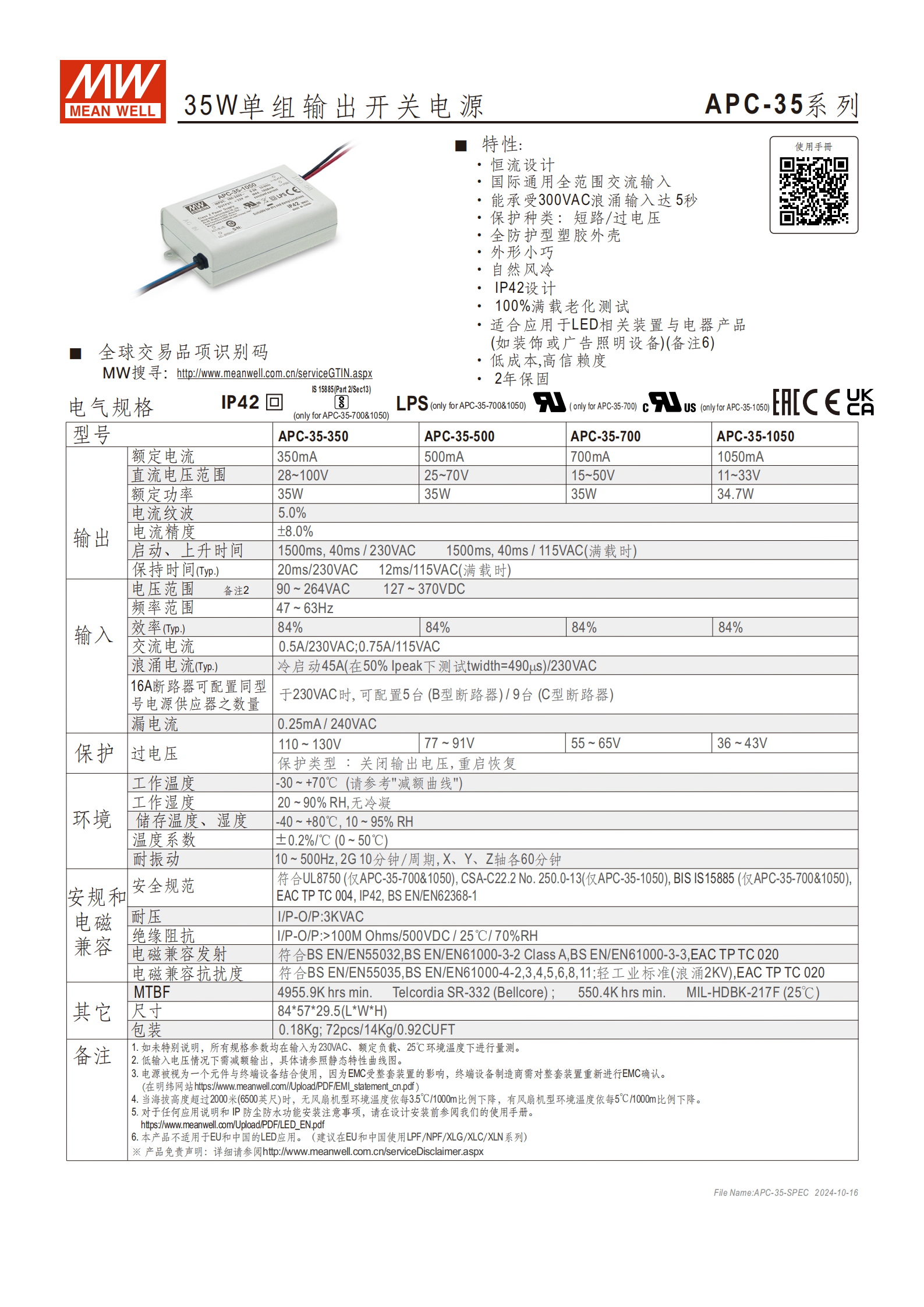

二、關鍵電氣參數
（1）輸出參數表
| 型號 | 額定電流 | 直流電壓范圍 | 額定功率 | 電流紋波 | 電流精度 |
|---|---|---|---|---|---|
| APC-35-350 | 350mA | 28~100V | 35W | 5.0% | ±8.0% |
| APC-35-500 | 500mA | 25~70V | 35W | 5.0% | ±8.0% |
| APC-35-700 | 700mA | 15~50V | 35W | 5.0% | ±8.0% |
| APC-35-1050 | 1050mA | 11~33V | 34.7W | 5.0% | ±8.0% |
（2）輸入?yún)?shù)
電壓范圍：90~264VAC（交流）、127~370VDC（直流）
頻率范圍：47~63Hz
效率（Typ.）：84%（全型號一致）
交流電流：0.5A/230VAC、0.75A/115VAC
浪涌電流（Typ.）：冷啟動45A（50% Ipeak 下，twidth=490μs）/230VAC
漏電流：0.25mA/240VAC
斷路器配置：230VAC 時，B 型斷路器可配置 5 臺，C 型斷路器可配置 9 臺（同型號）
（3）啟動與保持特性
啟動時間：1500ms（滿載，230VAC/115VAC）
上升時間：40ms（滿載，230VAC/115VAC）
保持時間（Typ.）：20ms/230VAC、12ms/115VAC（滿載時）
三、保護功能
保護類型：短路保護、過電壓保護
過電壓保護機制：關閉輸出電壓，重啟恢復，各型號保護電壓范圍如下：
APC-35-350：110~130V
APC-35-500：55~65V
APC-35-700：77~91V
APC-35-1050：36~43V
四、環境適應能力
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90%RH（無冷凝）
儲存溫度：-40~+80℃；儲存濕度：10~95%RH
溫度系數：±0.2%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
五、安規與電磁兼容
安全規范：符合 UL8750（僅 APC-35-700&1050）、CSA-C22.2 No.250.0-13（僅 APC-35-1050）、BIS IS15885、EAC TP TC 004、IP42、BS EN/EN62368-1
耐壓：I/P-O/P:3KVAC
絕緣阻抗：I/P-O/P:>100M Ohms/500VDC（25℃/70%RH）
電磁兼容發射：符合 BS EN/EN55032、BS EN/EN61000-3-2 Class A、BS EN/EN61000-3-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN55035、BS EN/EN61000-4-2/3/4/5/6/8/11（輕工業標準，浪涌 2KV）、EAC TP TC 020
六、物理與可靠性參數

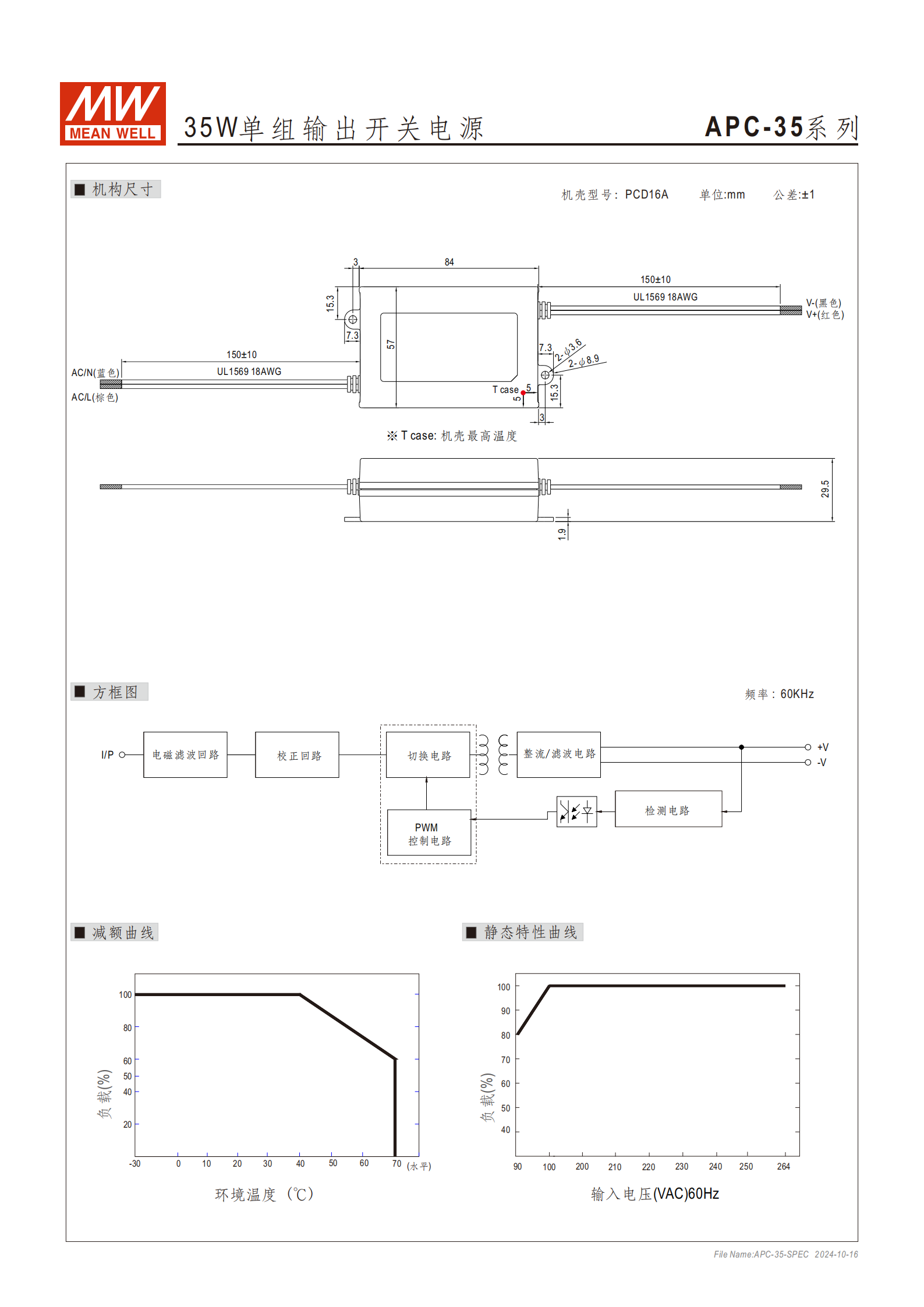

尺寸（LWH）：845729.5mm
重量：單臺0.18Kg，包裝規格 72pcs/14Kg/0.92CUFT
MTBF（平均無故障時間）：
最低4955.9K hrs（Telcordia SR-332（Bellcore）標準）
最低550.4K hrs（MIL-HDBK-217F 標準，25℃）
外殼與防護：全防護型塑膠外殼，IP42 設計（僅 APC-35-700&1050）
4. 關鍵問題
問題 1：APC-35 系列開關電源的核心適用場景與限制是什么？不同型號的核心輸出差異體現在哪里？
答案：核心適用場景為LED 相關裝置（如裝飾或廣告照明設備），核心限制是不適用于 EU 和中國的 LED 應用，建議替換為 LPF/NPF/XLG/XLC/XLN 系列；不同型號的核心輸出差異集中在額定電流與直流電壓范圍，具體為：APC-35-350（350mA，28~100V）、APC-35-500（500mA，25~70V）、APC-35-700（700mA，15~50V）、APC-35-1050（1050mA，11~33V），額定功率除 1050 型號為 34.7W 外，其余均為 35W。
問題 2：APC-35 系列開關電源的輸入輸出關鍵電氣性能如何？具備哪些核心保護功能？
答案：輸入方面，支持90~264VAC 全范圍交流輸入、127~370VDC 直流輸入，效率達 84%，能承受 45A/230VAC 冷啟動浪涌電流；輸出方面，電流紋波 5.0%、電流精度 ±8.0%，啟動時間 1500ms、保持時間最長 20ms（230VAC）；核心保護功能包括短路保護和過電壓保護（過壓時關閉輸出，重啟恢復，保護電壓范圍因型號而異，如 350 型號為 110~130V）。
問題 3：APC-35 系列開關電源的環境適應能力與可靠性表現如何？符合哪些關鍵安規認證？
答案：環境適應能力上，工作溫度范圍 **-30~+70℃**，工作濕度 20~90% RH（無冷凝），耐振動（10~500Hz，2G），溫度系數 ±0.2%/℃；可靠性方面，MTBF 最低達 550.4K hrs（MIL-HDBK-217F 標準），經 100% 滿載老化測試；安規認證包括 UL8750（700&1050 型號）、CSA-C22.2 No.250.0-13（1050 型號）、BIS IS15885、EAC TP TC 004 等，電磁兼容符合 BS EN/EN55032、BS EN/EN55035 等標準。
