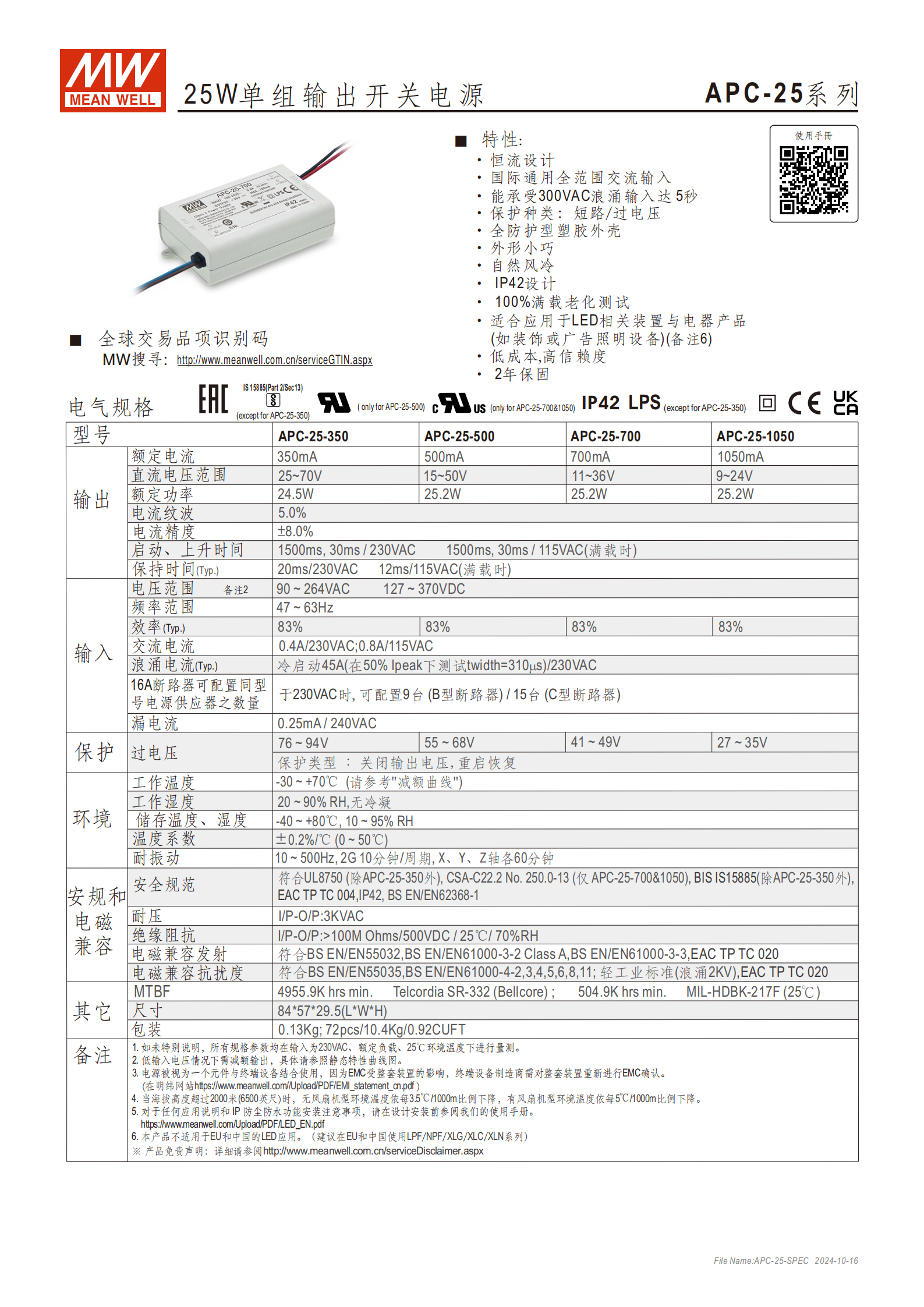

MEAN WELL APC-25 系列是25W 單組輸出開關電源，具備恒流設計、國際通用 90~264VAC 全范圍交流輸入，可承受 300VAC 浪涌輸入達 5 秒，擁有短路 / 過電壓保護、IP42 防護、全防護型塑膠外殼及自然風冷設計，經 100% 滿載老化測試，低成本高信賴度，適用于 LED 相關裝置與電器產品（不含 EU 和中國 LED 應用），提供 2 年保固，涵蓋 APC-25-350 等 4 種型號，各型號在額定電流、輸出直流電壓范圍等參數上有所差異，且符合多項國際安規與電磁兼容標準。
品牌與系列：MEAN WELL（明緯）APC-25 系列
產品類型：25W 單組輸出開關電源
核心定位：低成本、高信賴度，專為 LED 相關裝置與電器產品設計（如裝飾或廣告照明設備），不適用于 EU 和中國的 LED 應用（建議替換為 LPF/NPF/XLG/XLC/XLN 系列）
核心特性：
設計：恒流設計、國際通用全范圍交流輸入
防護：能承受 300VAC 浪涌輸入達 5 秒、IP42 設計、全防護型塑膠外殼
散熱：自然風冷
測試：100% 滿載老化測試
保固：2 年保固
二、型號及關鍵電氣參數
| 型號 | 額定電流 | 輸出直流電壓范圍 | 額定功率 | 電流紋波 |
|---|---|---|---|---|
| APC-25-350 | 350mA | 25~70V | 24.5W | ±8.0% |
| APC-25-500 | 500mA | 15~50V | 25.2W | ±8.0% |
| APC-25-700 | 700mA | 11~36V | 25.2W | ±5.0% |
| APC-25-1050 | 1050mA | 9~24V | 25.2W | ±5.0% |
三、輸入與輸出補充參數
輸入?yún)?shù)：
電壓范圍：90~264VAC、127~370VDC（備注 2）
頻率范圍：47~63Hz
效率（Typ.）：83%
交流電流：0.4A/230VAC；0.8A/115VAC
浪涌電流（Typ.）：冷啟動 45A（在 50% Ipeak 下測試 twidth=310μs）/230VAC
漏電流：0.25mA / 240VAC
輸出參數：
電流精度：未明確數值，需參考產品實測
啟動、上升時間：1500ms，30ms / 230VAC；1500ms，30ms / 115VAC（滿載時）
保持時間（Typ.）：20ms/230VAC、12ms/115VAC（滿載時）
四、保護功能
保護類型：短路保護、過電壓保護
保護機制：關閉輸出電壓，重啟恢復
過電壓保護閾值：76~94V（APC-25-350）、55~68V（APC-25-500）、41~49V（APC-25-700）、27~35V（APC-25-1050）
五、環境與可靠性參數
工作條件：
工作溫度：-30~+70℃（需參考 "減額曲線"）
工作濕度：20~90% RH，無冷凝
儲存條件：-40~+80℃，10~95% RH
溫度系數：±0.2%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
平均無故障時間（MTBF）：
最小 4955.9K hrs（Telcordia SR-332 標準）
最小 504.9K hrs（MIL-HDBK-217F 標準，25℃）
六、安規與電磁兼容標準
安規標準：符合 UL8750（除 APC-25-350 外）、CSA-C22.2 No.250.0-13（僅 APC-25-700&1050）、BIS IS15885、EAC TP TC 004、IP42、BS EN/EN62368-1
耐壓：I/P-O/P:3KVAC
絕緣阻抗：I/P-O/P:>100M Ohms/500VDC（25℃/70% RH）
電磁兼容：
發射：符合 BS EN/EN55032、BS EN/EN61000-3-2 Class A、BS EN/EN61000-3-3、EAC TP TC 020
抗擾度：符合 BS EN/EN55035、BS EN/EN61000-4-2,3,4,5,6,8,11；輕工業標準（浪涌 2KV）、EAC TP TC 020
七、物理與包裝信息

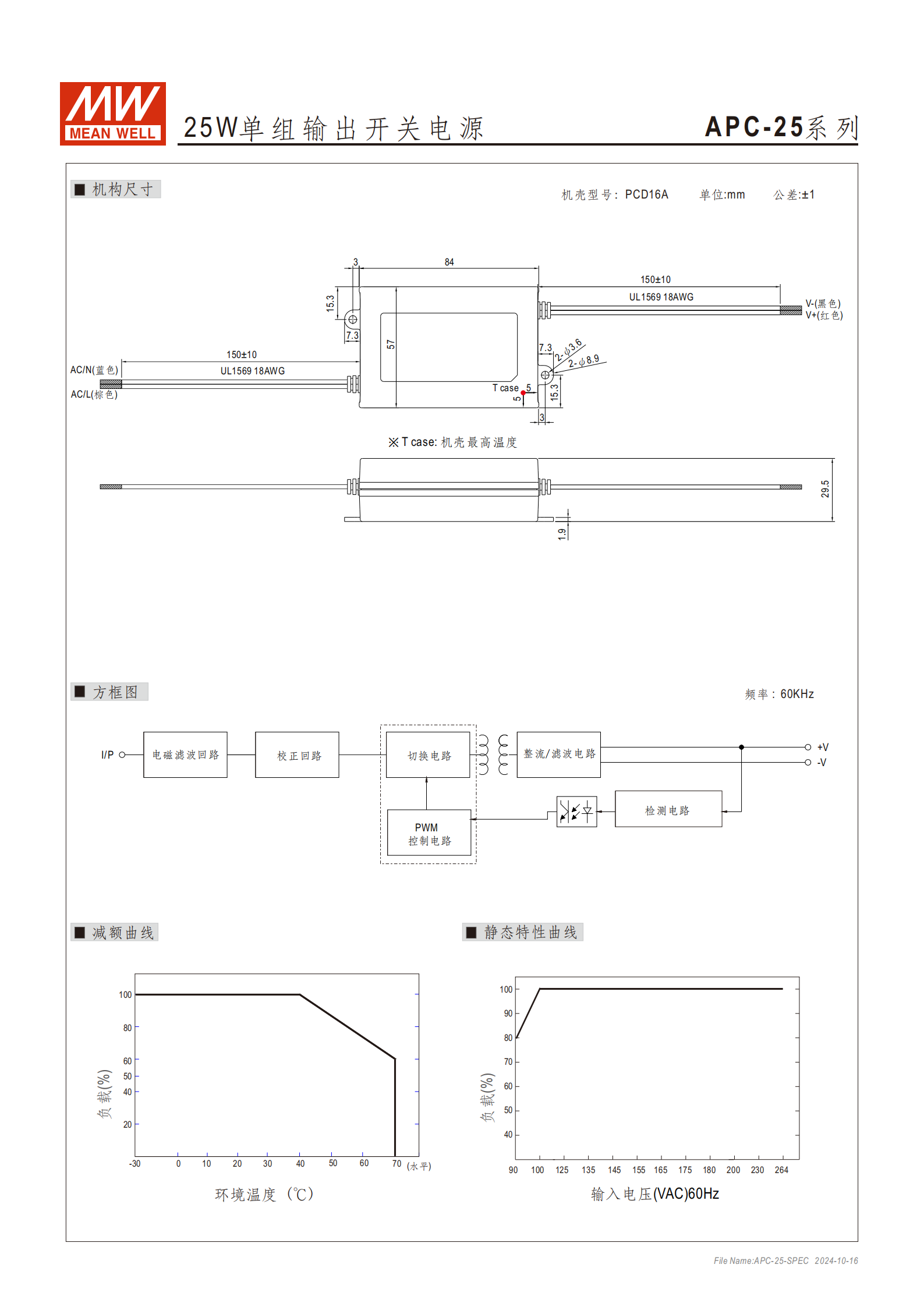

尺寸：845729.5mm（LWH），公差 ±1mm
重量：0.13Kg
包裝規格：72pcs/10.4Kg/0.92CUFT
接線規格：UL1569 18AWG（V + 紅色、V - 黑色、AC/N 藍色、AC/L 棕色）
八、重要備注
規格量測條件：未特別說明時，所有參數均在 230VAC 輸入、額定負載、25℃環境溫度下量測
減額要求：低輸入電壓或海拔高度超過 2000 米（6500 英尺）時需減額輸出，無風扇機型環境溫度每 1000 米降 3.5℃，有風扇機型每 1000 米降 5℃
EMC 確認：電源為元件級產品，終端設備制造商需對整套裝置重新進行 EMC 確認
4. 關鍵問題
問題 1：MEAN WELL APC-25 系列開關電源的核心適用場景與限制是什么？
答案：核心適用場景為LED 相關裝置與電器產品（如裝飾或廣告照明設備），具備低成本、高信賴度的優勢；關鍵限制是不適用于 EU 和中國的 LED 應用，建議在這兩個區域替換為明緯 LPF/NPF/XLG/XLC/XLN 系列產品。
問題 2：APC-25 系列各型號的額定電流與輸出電壓范圍有何差異，整體功率規格如何？
答案：該系列包含 4 個型號，具體差異如下：①APC-25-350（350mA，25~70V）；②APC-25-500（500mA，15~50V）；③APC-25-700（700mA，11~36V）；④APC-25-1050（1050mA，9~24V）；整體功率規格為25W 級，額定功率介于 24.5W~25.2W 之間，滿足中小功率 LED 設備供電需求。
問題 3：APC-25 系列開關電源在環境適應性和可靠性方面的關鍵指標有哪些？
答案：①環境適應性：工作溫度 - 30~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），耐振動（10~500Hz，2G，X/Y/Z 軸各 60 分鐘），海拔超 2000 米需降環境溫度；②可靠性：經 100% 滿載老化測試，MTBF 最小為 4955.9K hrs（Telcordia SR-332 標準），具備 IP42 防護、300VAC 浪涌耐受（5 秒）及短路 / 過電壓保護功能，保障長期穩定運行。
