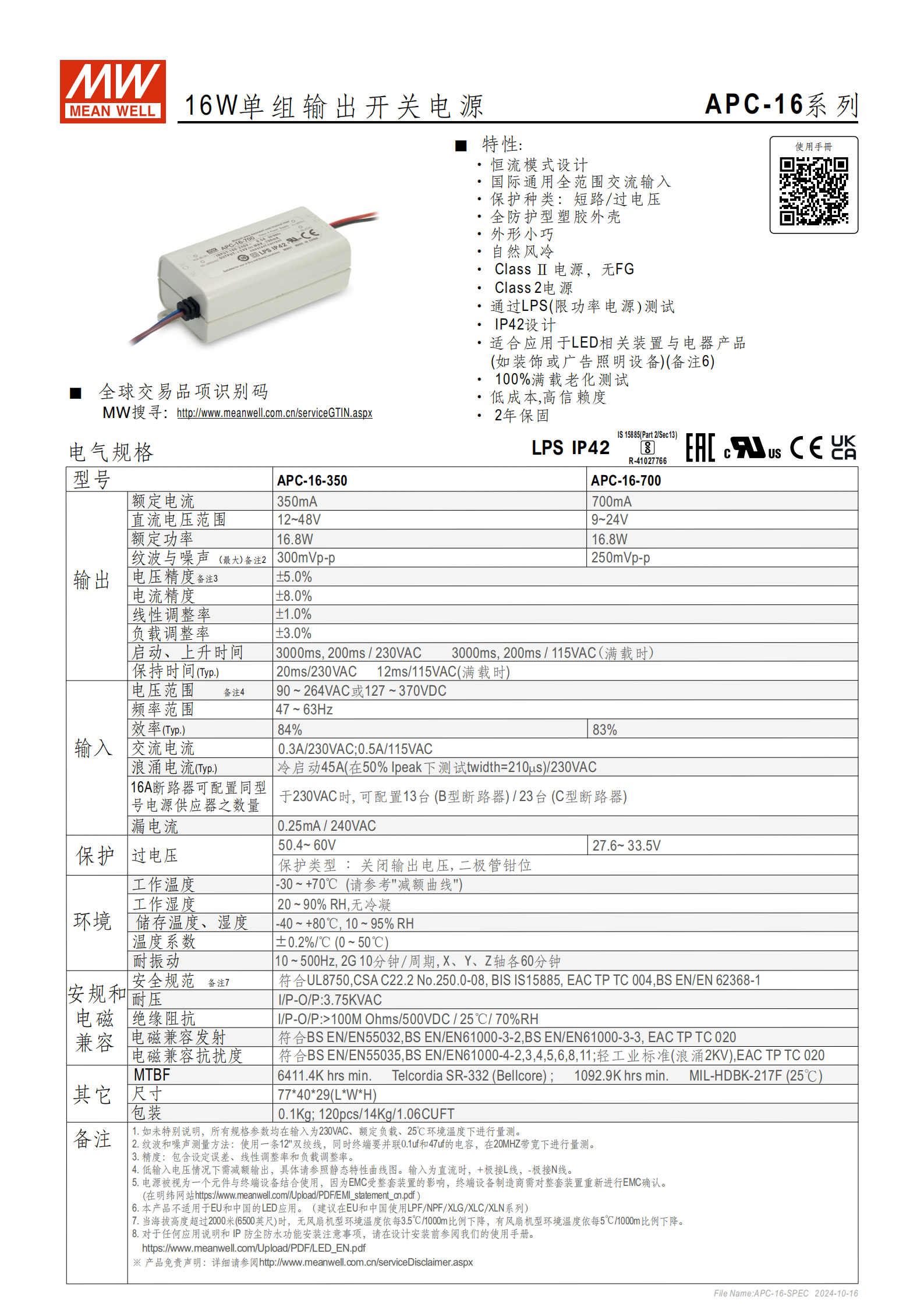

明緯APC-16 系列 16W 單組輸出開關電源，含 APC-16-350（350mA 額定電流、12~48V 直流電壓范圍）和 APC-16-700（700mA 額定電流、9~24V 直流電壓范圍）兩款型號，具備恒流模式、國際通用全范圍交流輸入、IP42 防護、Class Ⅱ 無 FG、LPS 認證等核心特性，支持短路 / 過電壓保護，采用全防護塑膠外殼、自然風冷設計，外形小巧（774029mm），通過多項安規與電磁兼容認證，100% 滿載老化測試，2 年保固，適用于 LED 相關裝置與電器產品（不適用于 EU 和中國 LED 應用），工作溫度范圍 - 30~+70℃，具備高信賴度與低成本優勢。
一、產品概述
品牌與系列：MEAN WELL（明緯）APC-16 系列，定位 16W 單組輸出開關電源
核心定位：低成本、高信賴度，專為 LED 相關裝置設計，通過 100% 滿載老化測試，提供2 年保固
關鍵限制：不適用于 EU 和中國的 LED 應用，建議上述地區選用 LPF/NPF/XLG/XLC/XLN 系列
二、型號參數對比
| 規格項 | APC-16-350 | APC-16-700 |
|---|---|---|
| 額定電流 | 350mA | 700mA |
| 直流電壓范圍 | 12~48V | 9~24V |
| 額定功率 | 16.8W | 16.8W |
| 紋波與噪聲（最大） | 300mVp-p | 250mVp-p |
| 效率（Typ.） | 84% | 83% |
| 過電壓保護范圍 | 50.4~60V | 27.6~33.5V |
三、核心特性
設計特性：
電路設計：恒流模式，Class Ⅱ 電源（無 FG），通過 LPS（限功率電源）測試

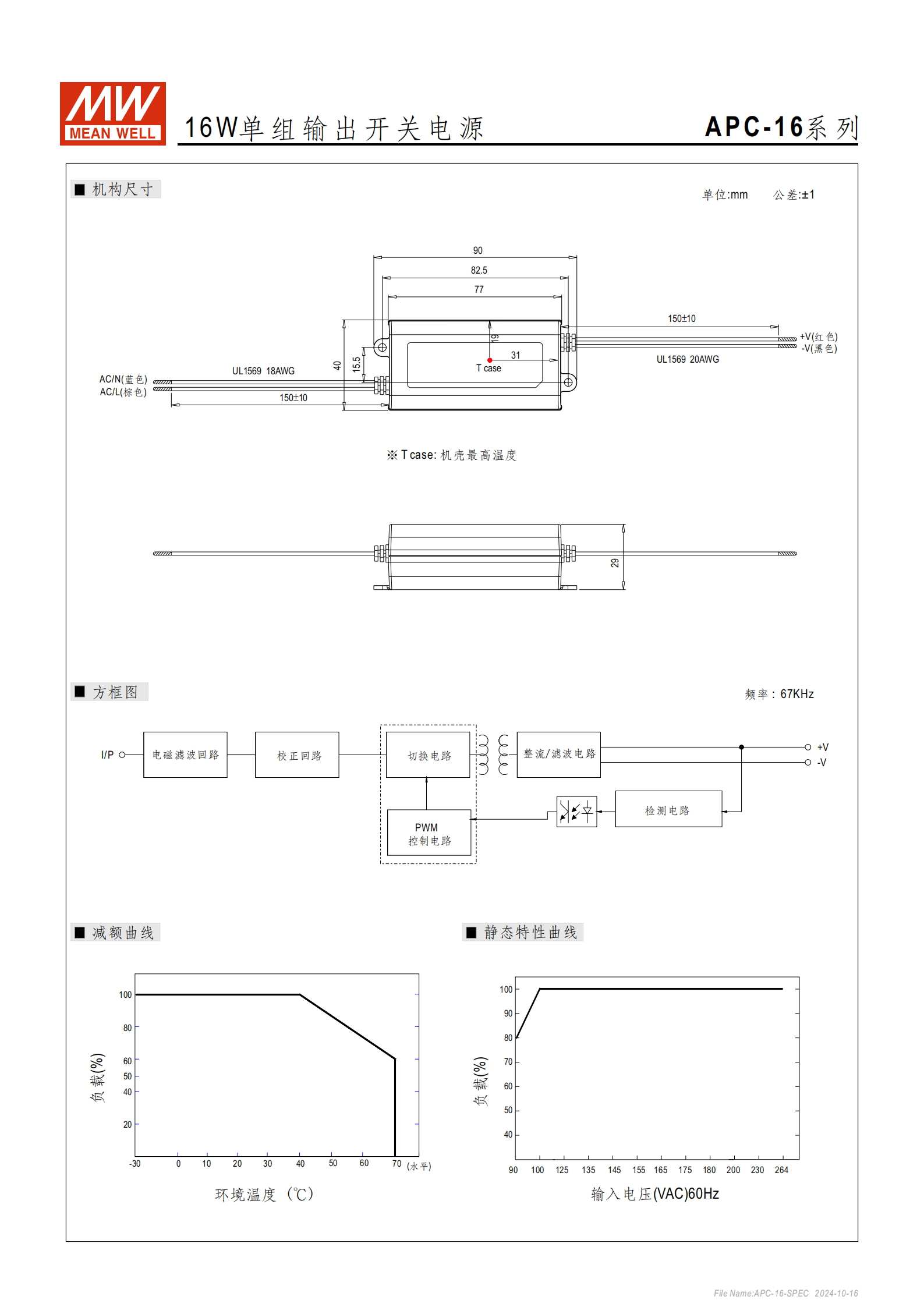

結構設計：全防護型塑膠外殼，外形小巧（尺寸774029mm（LWH） ），自然風冷
防護等級：IP42，具備防塵防水能力
輸入輸出特性：
輸入：國際通用全范圍，支持 90~264VAC 或 127~370VDC 電壓，頻率 47~63Hz
精度指標：電壓精度 ±5.0%，電流精度 ±8.0% ±1.0%，負載調整率 ±3.0%
啟動與保持：啟動時間 3000ms、上升時間 200ms（滿載時，230VAC/115VAC）；保持時間 20ms/230VAC、12ms/115VAC（滿載時）
四、電氣與環境參數
電氣性能：
交流電流：0.3A/230VAC、0.5A/115VAC（冷啟動）；浪涌電流 45A（50% Ipeak，twidth=210μs）/230VAC
漏電流：0.25mA/240VAC
斷路器配置：16A B 型斷路器可配置 13 臺，C 型可配置 23 臺同型號電源
絕緣與耐壓：I/P-O/P 絕緣阻抗 > 100M Ohms/500VDC（25℃/70% RH），耐壓 3.75KVAC
環境適應：
工作溫度：-30~+70℃（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存溫度 / 濕度：-40~+80℃、10~95% RH
溫度系數：±0.2%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
五、保護與認證
保護功能：
保護種類：短路保護、過電壓保護
過電壓保護方式：關閉輸出電壓，二極管鉗位
安規與電磁兼容：
安全規范：符合 UL8750、CSA C22.2 No.250.0-08、BIS IS15885、EAC TP TC 004、BS EN/EN 62368-1
電磁兼容發射：符合 BS EN/EN55032、BS EN/EN61000-3-2、BS EN/EN61000-3-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN55035、BS EN/EN61000-4-2/3/4/5/6/8/11，輕工業標準（浪涌 2KV）、EAC TP TC 020
可靠性：MTBF 最小 6411.4K hrs（Telcordia SR-332）、1092.9K hrs（MIL-HDBK-217F，25℃）
六、使用注意事項
量測條件：默認參數基于 230VAC 輸入、額定負載、25℃環境溫度
紋波測量：需用 12" 雙絞線，終端并聯 0.1uf 和 47uf 電容，20MHZ 帶寬下量測
低輸入電壓：需按靜態特性曲線圖減額輸出；直流輸入時，+ 極接 L 線，- 極接 N 線
EMC 確認：電源作為元件與終端設備結合時，終端制造商需重新確認整套裝置 EMC（參考明緯官網 EMI 聲明）
高海拔使用：海拔超 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃
安裝參考：IP 防塵防水功能及應用說明需提前查閱使用手冊
4. 關鍵問題
問題 1：APC-16 系列兩款型號（APC-16-350/700）的核心輸出參數差異是什么？適用場景如何區分？
答案：核心差異集中在額定電流和直流電壓范圍：① APC-16-350 額定電流 350mA，直流電壓范圍 12~48V；② APC-16-700 額定電流 700mA，直流電壓范圍 9~24V。適用場景區分：兩者均適用于裝飾或廣告照明設備等 LED 相關裝置，但因電壓和電流適配性不同，低電壓（9~24V）、大電流（700mA）需求場景選 APC-16-700，中高電壓（12~48V）、中等電流（350mA）需求場景選 APC-16-350；且兩者均不適用于 EU 和中國的 LED 應用。
問題 2：APC-16 系列開關電源的核心防護能力與環境適應范圍是什么？使用時需注意哪些限制條件？
答案：核心防護與環境適應：① 防護能力：IP42 防塵防水等級，支持短路保護、過電壓保護（關閉輸出 + 二極管鉗位），絕緣阻抗 > 100M Ohms/500VDC，耐壓 3.75KVAC；② 環境范圍：工作溫度 - 30~+70℃（需參考減額曲線），工作濕度 20~90% RH（無冷凝），耐振動（10~500Hz，2G）。關鍵限制：① 海拔超 2000 米時需按規定降額環境溫度；② 低輸入電壓下需減額輸出；③ 直流輸入時需正確區分正負極接線（+ 極接 L 線，- 極接 N 線）；④ 終端設備需重新確認 EMC 合規性。
問題 3：APC-16 系列開關電源的認證合規性如何？針對不同地區的應用有哪些關鍵提醒？
答案：認證合規性：① 安全規范：符合 UL8750、CSA C22.2 No.250.0-08、BIS IS15885 等多項國際標準；② 電磁兼容：符合 BS EN/EN55032、BS EN/EN61000 系列等發射與抗擾度標準；③ 其他：通過 LPS（限功率電源）測試，Class Ⅱ 電源（無 FG）。地區應用提醒：① 核心限制：該系列不適用于 EU 和中國的 LED 應用，上述地區需替換為明緯 LPF/NPF/XLG/XLC/XLN 系列；② 其他地區：需確保終端設備結合電源后重新完成 EMC 確認，高海拔（>2000 米）使用時需按要求調整環境溫度適配范圍。
