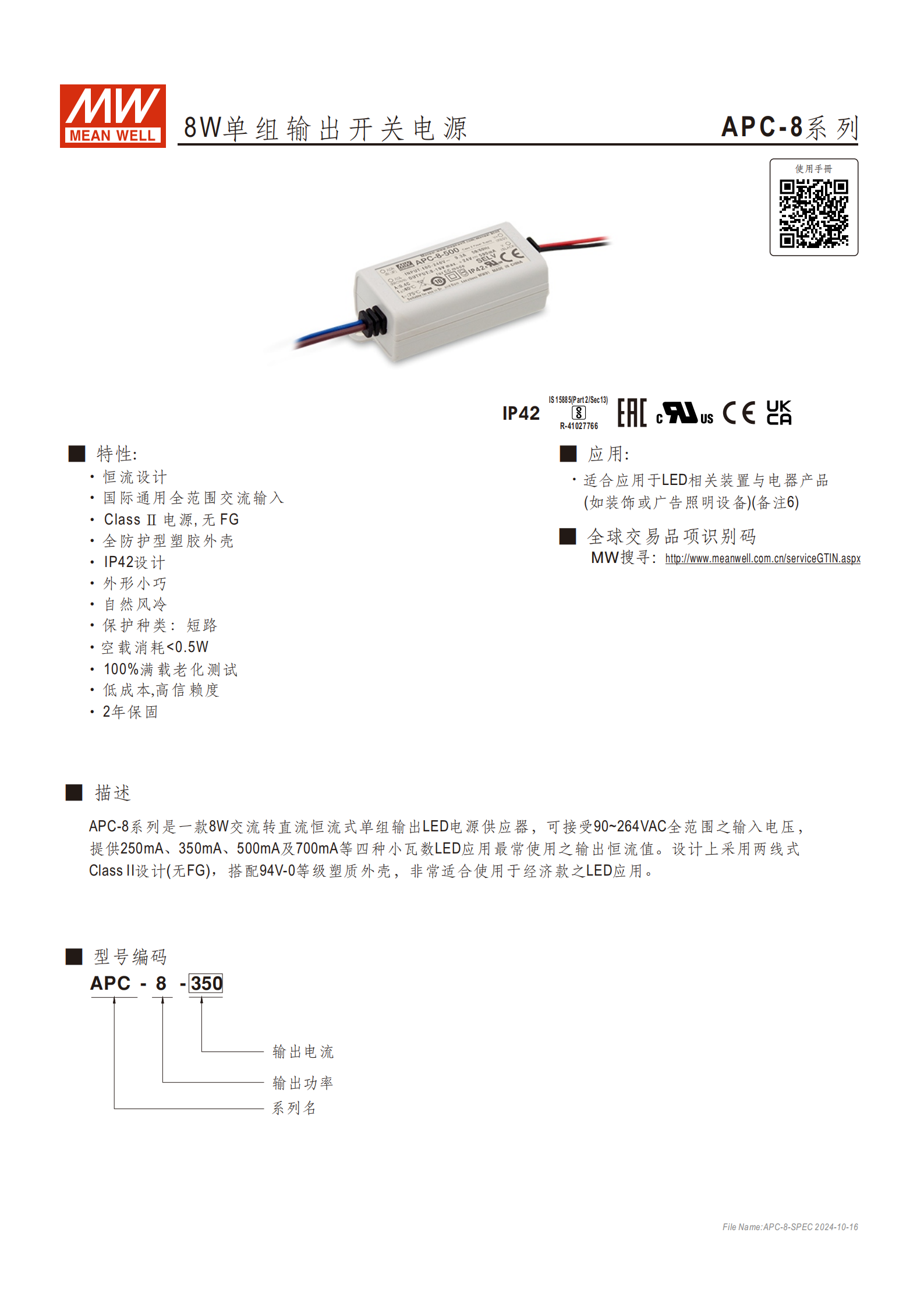

MEAN WELL APC-8 系列是一款 8W 交流轉直流恒流式單組輸出 LED 電源供應器，具備90~264VAC 全范圍輸入、250mA/350mA/500mA/700mA 四種輸出恒流值，采用 Class Ⅱ 無 FG 設計、94V-0 等級塑質外殼，擁有 IP42 防護、短路保護（打嗝模式自動恢復）等特性，空載消耗 < 0.5W，效率最高達 82.5%，工作溫度范圍 - 15~70°C，通過多項國際安規認證，適用于 LED 裝飾 / 廣告照明等裝置（不適用于 EU 和中國市場），提供 2 年保固。
一、產品基礎信息
| 項目 | 詳情 |
|---|---|
| 品牌 | MEAN WELL（明緯） |
| 系列名稱 | APC-8 系列 |
| 產品類型 | 8W 單組輸出開關電源（恒流式） |
| 核心定位 | 經濟款 LED 專用電源供應器 |
| 應用場景 | LED 裝飾照明、廣告照明等 LED 相關裝置（備注：不適用于 EU 和中國市場，建議替換為 LPF/NPF/XLG/XLC/XLN 系列） |
| 保固期限 | 2 年 |

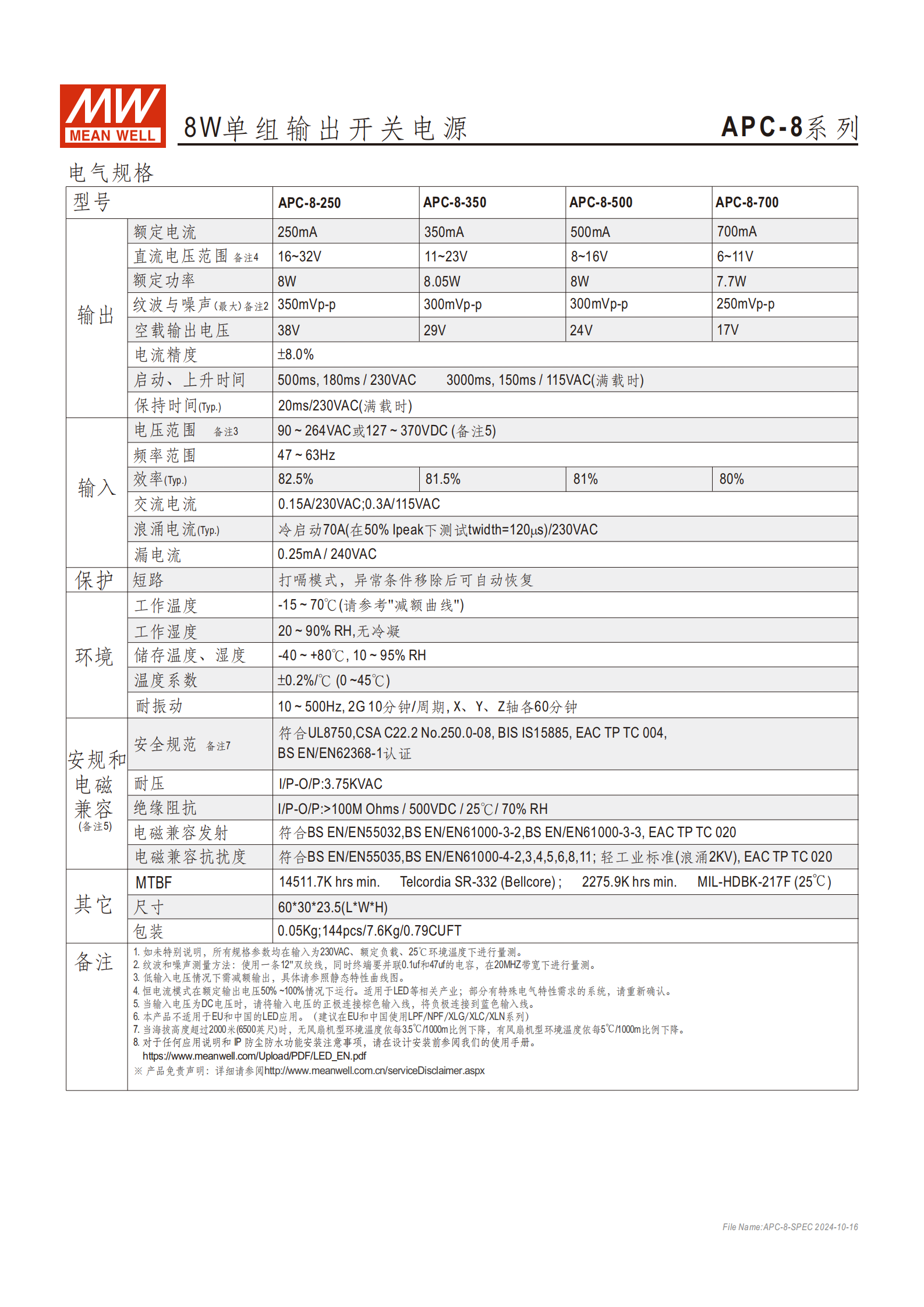

二、核心電氣參數
（1）輸入規格
電壓范圍：90~264VAC 或 127~370VDC（DC 輸入時正接棕色線，負接藍色線）
頻率范圍：47~63Hz
交流電流：0.15A/230VAC；0.3A/115VAC
浪涌電流（Typ）：冷啟動 70A（50% Ipeak 下，twidth=120μs）/230VAC
漏電流：0.25mA/240VAC
空載消耗：<0.5W
（2）輸出規格（分型號）
| 型號 | APC-8-250 | APC-8-350 | APC-8-500 | APC-8-700 |
|---|---|---|---|---|
| 額定輸出電流 | 250mA | 350mA | 500mA | 700mA |
| 直流電壓范圍 | 16~32V | 11~23V | 8~16V | 6~11V |
| 額定功率 | 8W | 8.05W | 8W | 7.7W |
| 紋波與噪聲（最大） | 350mVp-p | 300mVp-p | 300mVp-p | 250mVp-p |
| 空載輸出電壓 | 38V | 29V | 24V | 17V |
| 電流精度 | ±8.0%（統一規格） |
（3）關鍵性能參數
效率（Typ）：APC-8-250 為 82.5%、APC-8-350 為 81.5%、APC-8-500 為 81%、APC-8-700 為 80%
啟動 / 上升時間：230VAC 滿載時 500ms/180ms；115VAC 滿載時 3000ms/150ms
溫度系數：±0.2%/°C（0~45°C）
三、結構與防護特性
設計類型：Class Ⅱ 電源（無 FG），兩線式設計
外殼材質：94V-0 等級塑質外殼，全防護型
防護等級：IP42
尺寸（LWH）：603023.5mm
包裝規格：單臺 0.05Kg，144 臺 / 箱（7.6Kg/0.79CUFT）
保護功能：短路保護（打嗝模式，異常條件移除后自動恢復）
四、環境與安規要求
（1）環境參數
工作溫度：-15~70°C（需參考減額曲線）
工作濕度：20~90% RH（無冷凝）
儲存溫度 / 濕度：-40~+80°C，10~95% RH
耐振動：10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
（2）安規與電磁兼容
安全規范：符合 UL8750、CSA C2.2 No.250.0-08、BIS IS15885、EAC TP TC 004、BS EN/EN62368-1 認證
耐壓：I/P-O/P：3.75KVAC
絕緣阻抗：I/P-O/P：>100M Ohms（500VDC/25°C/70% RH）
電磁兼容發射：符合 BS EN/EN55032、BS EN/EN61000-3-2、BS EN/EN61000-3-3、EAC TP TC 020
電磁兼容抗擾度：符合 BS EN/EN55035、BS EN/EN61000-4-2/3/4/5/6/8/11（輕工業標準，浪涌 2KV）、EAC TP TC 020
（3）MTBF（平均無故障時間）
Telcordia SR-332（Bellcore）：最小 14511.7K hrs（25°C）
MIL-HDBK-217F：最小 2275.9K hrs（25°C）
4. 關鍵問題
問題 1：APC-8 系列電源的核心適配場景與使用限制是什么？
答案：核心適配場景為 LED 裝飾照明、廣告照明等 LED 相關裝置，其優勢是恒流設計、體積小巧（603023.5mm）、成本低且具備 IP42 防護；使用限制為不適用于 EU 和中國市場，若需在這兩個地區使用，需替換為 MEAN WELL 的 LPF/NPF/XLG/XLC/XLN 系列電源。
問題 2：APC-8 系列不同型號的輸出電流與對應電壓范圍如何匹配，適合哪些 LED 需求？
答案：該系列包含 4 個型號，輸出電流與電壓范圍匹配如下：
| 型號 | 輸出電流 | 直流電壓范圍 | 適配 LED 需求 |
|---|---|---|---|
| APC-8-250 | 250mA | 16~32V | 低電流、高電壓需求的中小功率 LED 模組 |
| APC-8-350 | 350mA | 11~23V | 中等電流、中電壓需求的 LED 照明裝置 |
| APC-8-500 | 500mA | 8~16V | 中高電流、低電壓需求的 LED 燈帶 / 燈珠陣列 |
| APC-8-700 | 700mA | 6~11V | 高電流、低電壓需求的高密度 LED 照明產品 |
| 適合對電流精度（±8.0%）要求適中，追求高性價比的小瓦數 LED 應用。 |
問題 3：APC-8 系列電源的輸入電壓范圍、防護能力及關鍵安全認證有哪些，確保其在復雜環境下的可靠性？
答案：① 輸入電壓范圍：支持90~264VAC 全范圍交流輸入或127~370VDC 直流輸入，適配全球多數地區電網，直流輸入時需注意正負極接線（正接棕色、負接藍色）；② 防護能力：IP42 防護等級 + 全防護型 94V-0 級塑膠外殼，具備短路保護（打嗝模式自動恢復），可應對多塵、輕微潮濕的工作環境，工作溫度范圍 - 15~70°C，適應不同氣候條件；③ 關鍵安全認證：通過 UL8750、CSA C2.2 No.250.0-08、BIS IS15885 等國際安規認證，電磁兼容符合 BS EN/EN55032、BS EN/EN55035 等標準，確保使用過程中的電氣安全與穩定性。
