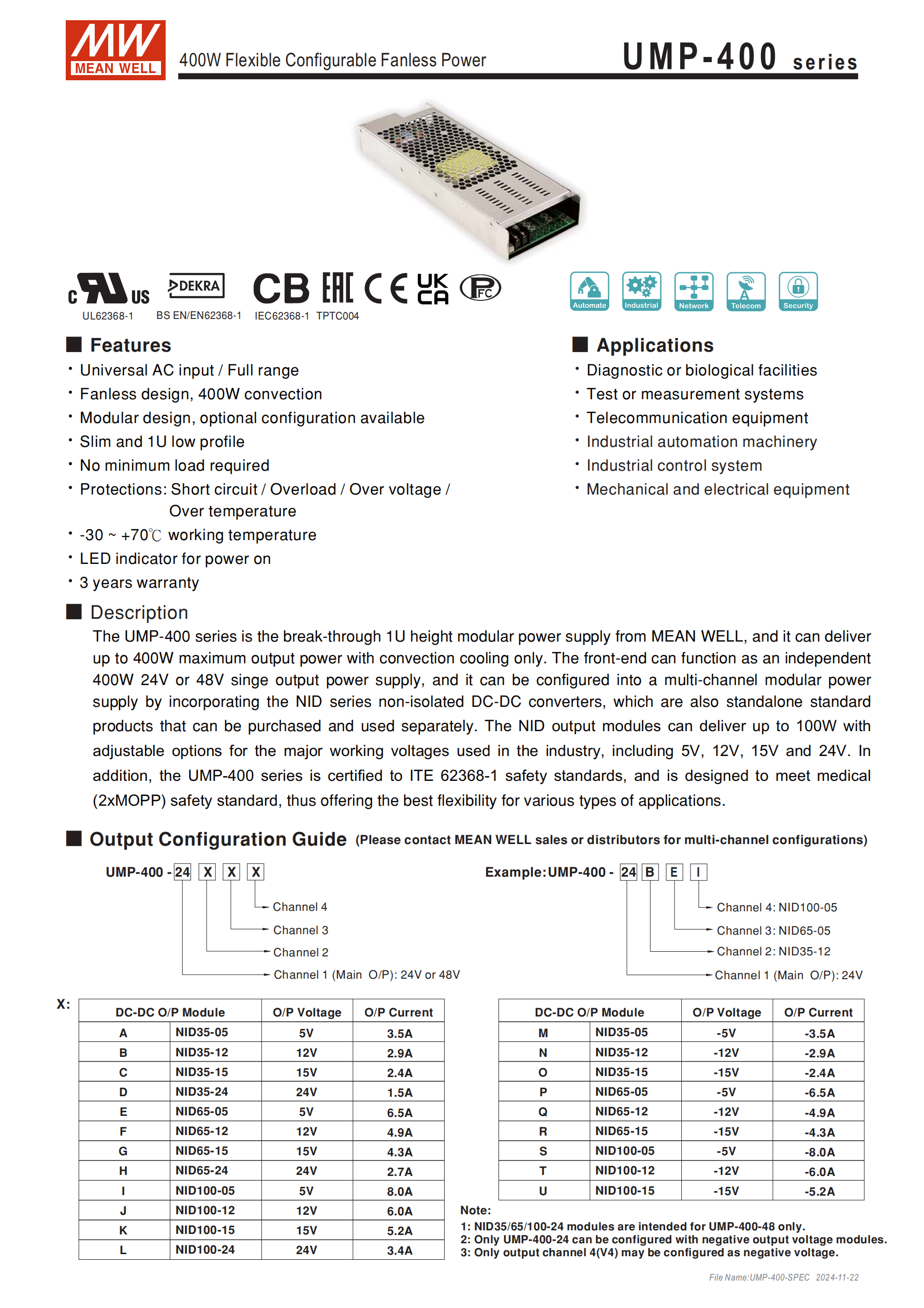

UMP-400 系列是明緯推出的1U 高度、400W多配置無風扇電源，采用模塊化設計，支持國際通用全范圍交流輸入（90~264VAC/127~370VDC），可通過搭配 NID 系列 DC-DC 變換器靈活配置多組輸出（涵蓋 5V、12V 等多種電壓及對應電流規格），工作溫度范圍為 **-30~+70℃，具備短路、過負載等多重保護，通過 ITE 62368-1 安全認證且符合醫療（2xMOPP）標準，適用于診斷設備、工業自動化等多種場景，提供3 年保固 **。
核心定位：明緯推出的400W 多配置無風扇電源，型號為 UMP-400 系列，主打模塊化靈活配置與寬環境適應性
核心設計：1U 低高度（37mm）、無風扇自然風冷設計，無需最小負載，前端可作為獨立單輸出電源，搭配 NID 系列 DC-DC 變換器可擴展為多組輸出
基礎參數：

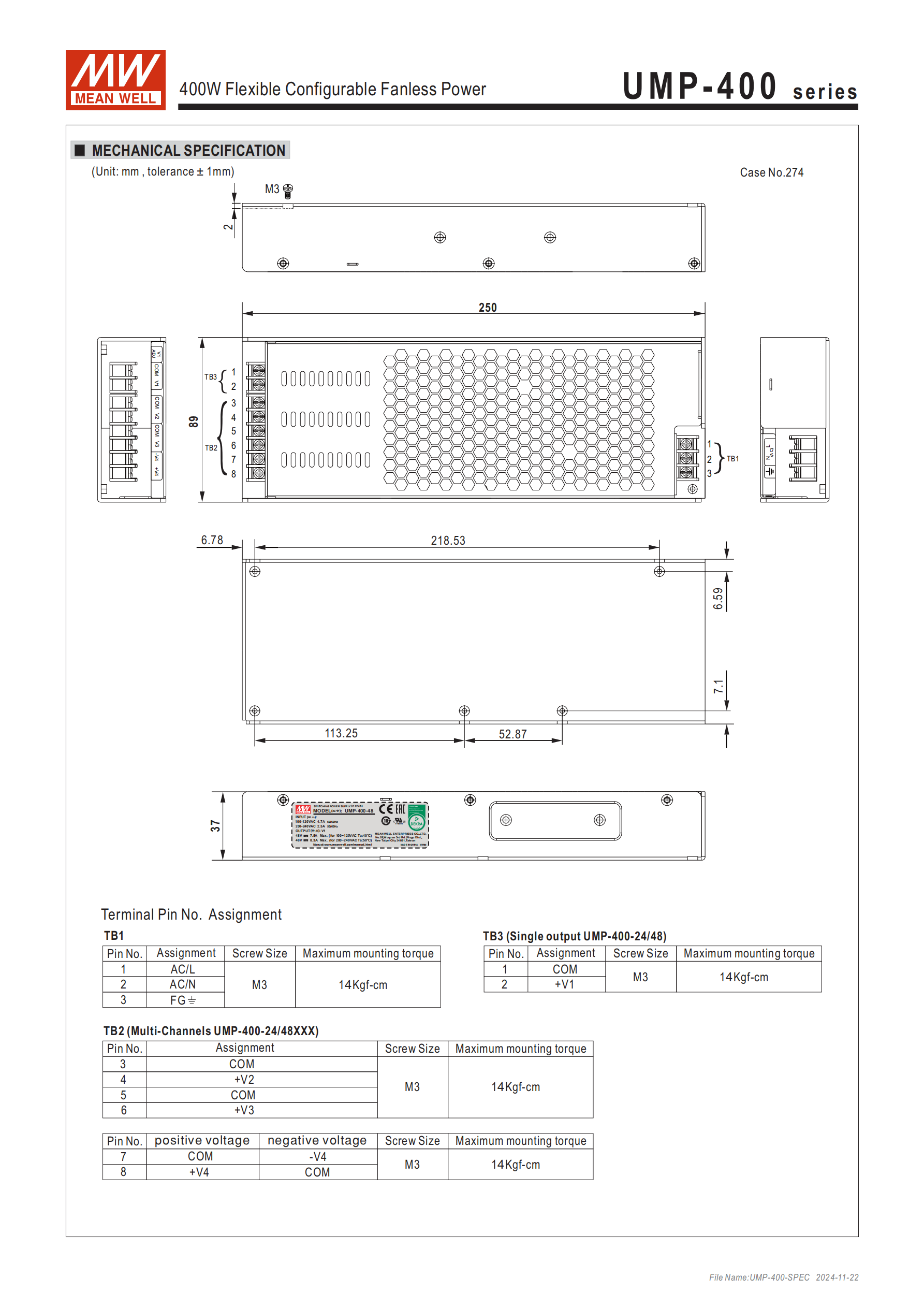

尺寸：2508937mm（LWH）
單臺重量：0.88Kg，包裝規格 14pcs/13Kg/0.89CUFT
保固期限：3 年

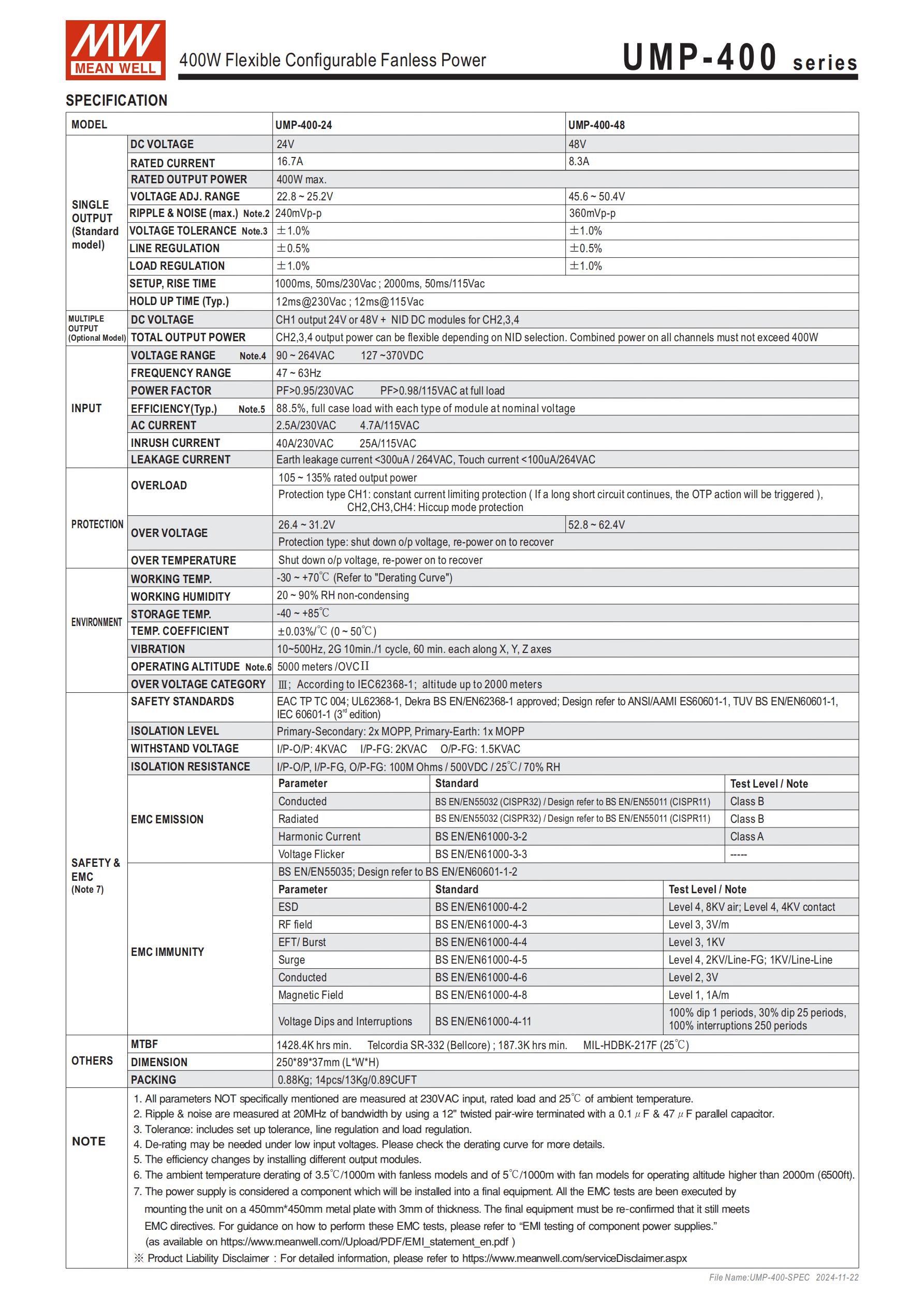

二、電氣規格
| 類別 | 關鍵參數 | 詳情 |
|---|---|---|
| 輸入規格 | 電壓范圍 | 90~264VAC、127~370VDC |
| 頻率范圍 | 47~63Hz | |
| 浪涌電流 | 40A/230VAC、25A/115VAC | |
| 交流電流 | 2.5A/230VAC、4.7A/115VAC | |
| 單組輸出（標準型） | 主輸出電壓 | UMP-400-24：24V（調整范圍 22.8~25.2V）；UMP-400-48：48V（調整范圍 45.6~50.4V） |
| 額定電流 | UMP-400-24：16.7A | |
| 額定功率 | 最大 400W | |
| 關鍵性能 | 電壓精度 ±1.0%，線性調整率 ±0.5%，負載調整率 ±1.0%；紋波與噪聲最大 240mVp-p（UMP-400-24）/360mVp-p（UMP-400-48） | |
| 效率與可靠性 | 典型效率 | 88.5%（額定電壓、各模塊滿載） |
| MTBF | 最小 1428.4K hrs（Telcordia SR-332 標準）；最小 187.3K hrs（MIL-HDBK-217F 標準，25℃） |
三、輸出配置（模塊化擴展）
擴展模塊：NID 系列非隔離 DC-DC 變換器（可單獨購買），分為 35W、65W、100W 三個功率等級
模塊規格表：| 功率等級 | 型號示例 | 輸出電壓 | 輸出電流 | 負電壓對應規格（僅 UMP-400-24 支持） ||----------|----------|----------|----------|------------------------------------|| 35W | NID35-05 | 5V | 3.5A | NID35-05（-5V/-3.5A） || | NID35-12 | 12V | 2.9A | NID35-12（-12V/-2.9A） || | NID35-15 | 15V | 2.4A | NID35-15（-15V/-2.4A） || | NID35-24 | 24V | 1.5A | -（僅適用于 UMP-400-48） || 65W | NID65-05 | 5V | 6.5A | NID65-05（-5V/-6.5A） || | NID65-12 | 12V | 4.9A | NID65-12（-12V/-4.9A） || | NID65-15 | 15V | 4.3A | NID65-15（-15V/-4.3A） || | NID65-24 | 24V | 2.7A | -（僅適用于 UMP-400-48） || 100W | NID100-05 | 5V | 8.0A | NID100-05（-5V/-8.0A） || | NID100-12 | 12V | 6.0A | NID100-12（-12V/-6.0A） || | NID100-15 | 15V | 5.2A | NID100-15（-15V/-5.2A） || | NID100-24 | 24V | 3.4A | -（僅適用于 UMP-400-48） |
配置規則：
NID35/65/100-24 模塊僅適用于 UMP-400-48
僅 UMP-400-24 可配置負輸出電壓模塊
僅輸出通道 4（V4）可配置為負電壓
四、保護功能與安全規范
保護類型：
短路保護：CH1 為恒流限制保護（長時間短路觸發 OTP），CH2~CH4 為打嗝模式
過負載保護：額定輸出功率的 105~135% 觸發
過電壓保護：26.4~31.2V（UMP-400-24）、52.8~62.4V（UMP-400-48），關斷輸出后重啟恢復
過溫度保護：關斷輸出后重啟恢復
漏電流保護：對地漏電流 < 300uA/264VAC，接觸漏電流 < 100uA/264VAC
安全與 EMC：
安全認證：UL62368-1、Dekra BS EN/EN62368 等，設計參考醫療 IEC 60601-1（3 版）
隔離耐壓：I/P-O/P：4KVAC，I/P-FG：2KVAC，O/P-FG：1.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC/25℃
EMC 發射：傳導 / 輻射符合 BS EN/EN55011（CISPR11）Class B；抗擾度：ESD Level 4、RF field Level 3 等
五、環境適應性與安裝要求
環境參數：

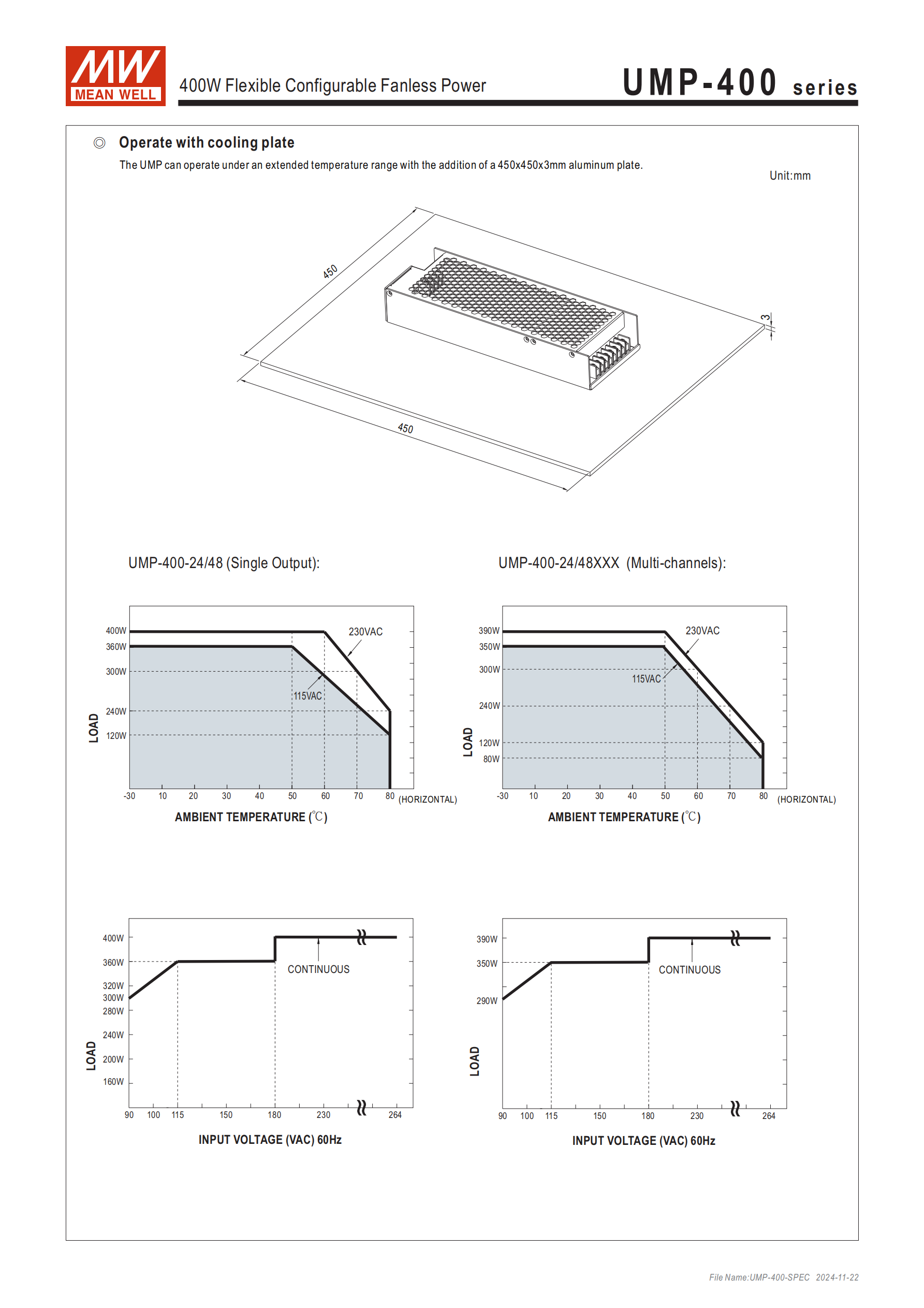

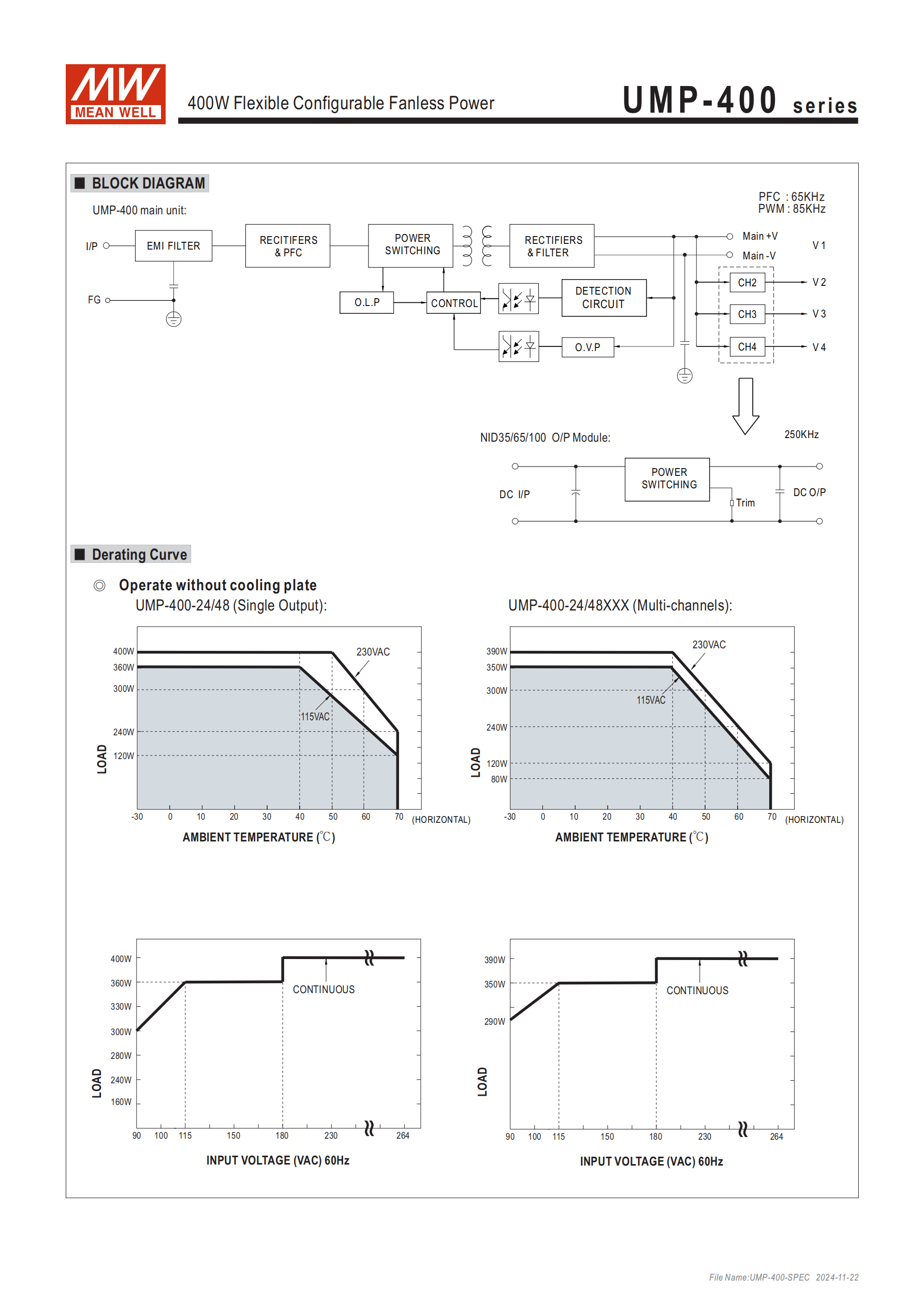

工作溫度：-30~+70℃（需參考減額曲線）
儲存溫度：-40~+85℃
工作濕度：20~90% RH（無冷凝）
耐振動：10~500Hz，2G，10 分鐘 / 周期（X、Y、Z 各向）
操作海拔：最高 5000 米（超過 2000 米需按規范降額）

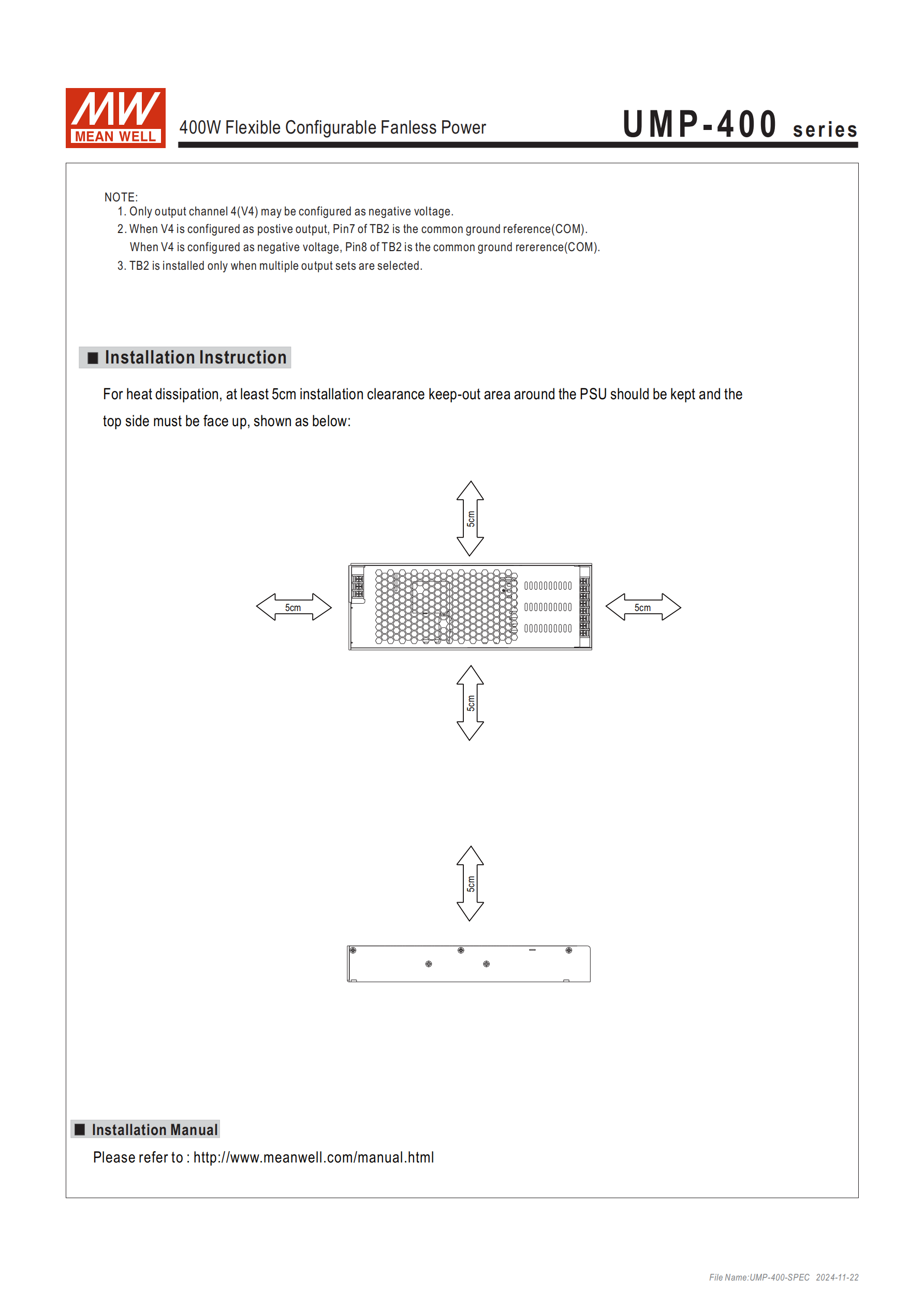

安裝要求：
周圍需保持至少 5 厘米安裝間隙以保證散熱
安裝時頂部必須朝上
多組輸出時需安裝 TB2 端子，單組輸出使用 TB3 端子
六、應用場景
診斷或生化設備
測試或測量系統
電信設備
工業自動化機械
工業控制系統
其他機械和電子設備
4. 關鍵問題
問題 1：UMP-400 系列電源的模塊化輸出配置有哪些核心限制條件，可支持的電壓與功率范圍是什么？
答案：核心限制條件包括：① NID35/65/100-24 模塊僅適用于 UMP-400-48；② 僅 UMP-400-24 可配置負輸出電壓模塊；③ 僅輸出通道 4（V4）可設為負電壓。支持的電壓范圍為 5V、12V、15V、24V 及對應負電壓，功率范圍覆蓋 35W（NID35 系列）、65W（NID65 系列）、100W（NID100 系列），各組模塊輸出電流隨電壓不同而變化（如 NID35-05 為 3.5A，NID100-12 為 6.0A）。
問題 2：UMP-400 系列電源在不同環境條件下的使用限制的是什么，安裝時需注意哪些關鍵要求？
答案：環境使用限制：① 工作溫度范圍為 - 30~+70℃，低輸入電壓或海拔超過 2000 米時需按規范減額（無風扇機型每升高 1000 米環境溫度降 3.5℃）；② 工作濕度需保持 20~90% RH 且無冷凝。安裝關鍵要求：① 電源周圍必須預留至少 5 厘米間隙以保障散熱；② 安裝時頂部必須朝上；③ 多組輸出配置需額外安裝 TB2 端子，單組輸出使用 TB3 端子，端子安裝扭矩不超過 14Kgf-cm。
問題 3：UMP-400 系列電源的核心保護功能有哪些，對應的觸發條件和恢復方式是什么？
答案：核心保護功能、觸發條件及恢復方式如下：① 過負載保護：觸發條件為輸出功率達到額定值的 105~135%，CH1 為恒流限制保護（長時間短路觸發 OTP），CH2~CH4 為打嗝模式，無需手動恢復；② 過電壓保護：觸發條件為電壓達到 26.4~31.2V（UMP-400-24）或 52.8~62.4V（UMP-400-48），保護方式為關斷輸出，重啟電源后恢復；③ 過溫度保護：無明確觸發溫度值，保護方式為關斷輸出，重啟電源后恢復；④ 短路保護：CH1 為恒流限制（長時間短路聯動 OTP），CH2~CH4 為打嗝模式，故障排除后自動恢復。
