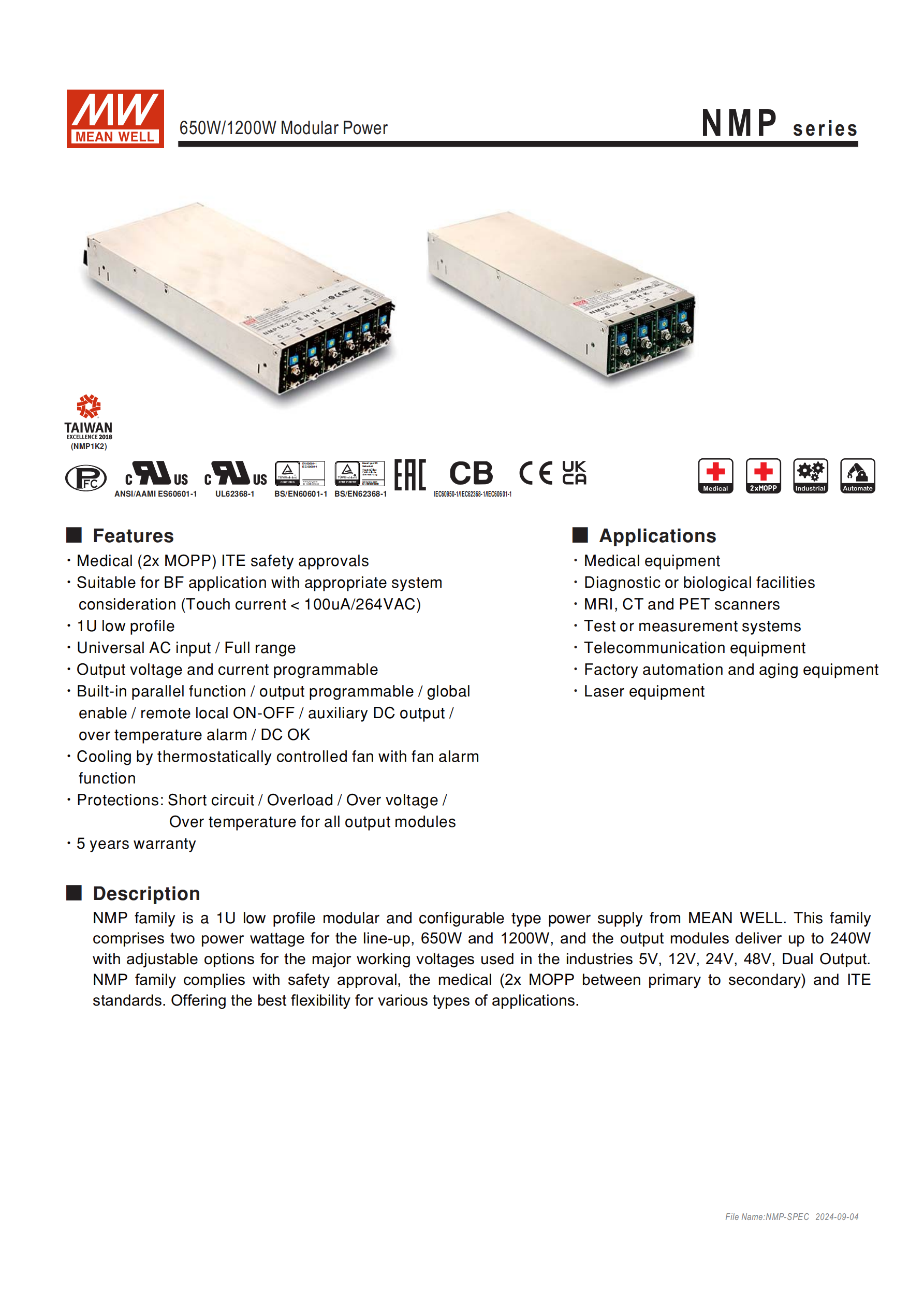

明緯NMP 系列模塊式電源系統包含650W（4 槽）和 1200W（6 槽） 兩種機型，機身 1U 高度，支持國際通用全范圍交流輸入，搭配NMS-240 單組輸出模塊（5V/12V/24V/48V）和 NMD-240 雙路輸出模塊（雙 30V） ，具備輸出電壓 / 電流可編程、遙控開關、過溫報警等功能，通過2x MOPP 醫療安規認證（接觸電流 < 100uA/264VAC），適用于醫療設備、測試測量系統等場景，提供5 年保固，安全規范與電磁兼容均符合國際標準。
| 項目 | 詳情 |
|---|---|
| 品牌型號 | MEAN WELL（明緯）NMP 系列 |
| 功率版本 | NMP650（4 槽，最大 650W）、NMP1K2（6 槽，最大 1200W） |
| 機身規格 | 1U 高度，NMP650 尺寸：2508941mm（LWH）；NMP1K2 尺寸：25012741mm |
| 保固期限 | 5 年 |
| 核心定位 | 模塊化組態電源，支持多電壓輸出、可編程調整，滿足醫療及工業場景需求 |
二、核心特性與認證
安規與電磁兼容
醫療認證：通過 2x MOPP 醫療安規認證，接觸電流 < 100uA/264VAC，適配 BF 型應用
安全規范：IEC 60601-1、UL 62368-1 等多項國際標準認證
電磁兼容：傳導 / 輻射符合 Class B 標準，抗擾度滿足 ESD Level 4、Surge Level 4 等要求

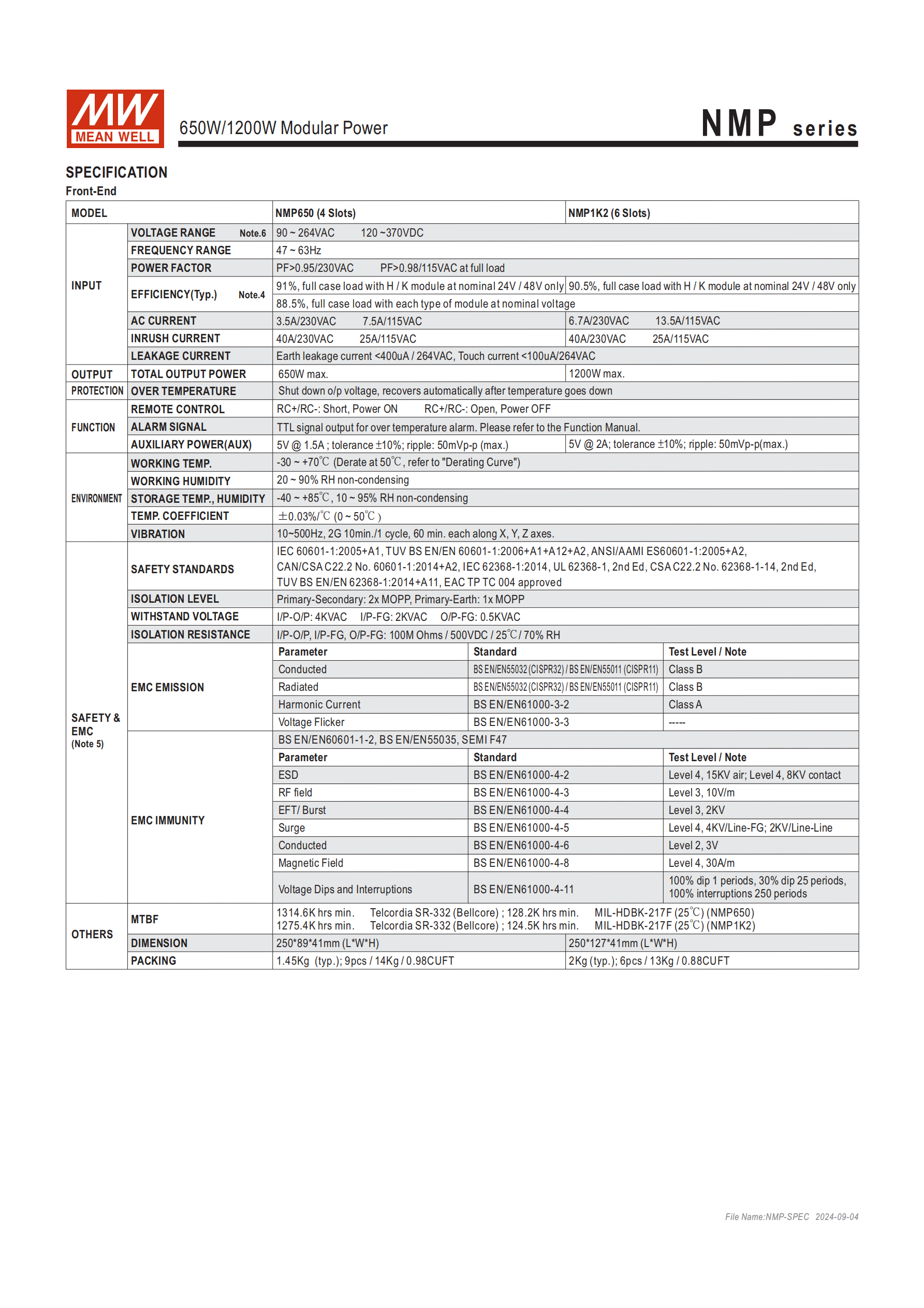

輸入輸出關鍵參數
輸入：交流 90~264VAC、直流 120~370VDC，頻率 47~63Hz；功率因素 PF>0.95（230VAC 滿載）
輸出：支持 5V、12V、24V、48V（單組模塊）及雙 30V（雙路模塊），電壓 / 電流可編程
效率：最高 91%（NMP1K2，H/K 模塊 24V/48V 滿載）；NMP650 最高 90.5%
漏電流：<400uA/264VAC，接觸電流 < 100uA/264VAC
核心功能
保護功能：短路、過負載（105~125% 額定功率）、過電壓、過溫度保護（關斷后自動恢復）
輔助功能：過溫報警（TTL 信號）、DC OK 信號、輔助電源輸出（NMP650：5V@1.5A；NMP1K2：5V@2A）
操作功能：遠程 / 本地開 - 關、輸出電壓 / 電流可編程、遙感（線壓降補償 0.5V）、電流共享（并聯）
三、模塊配置詳情

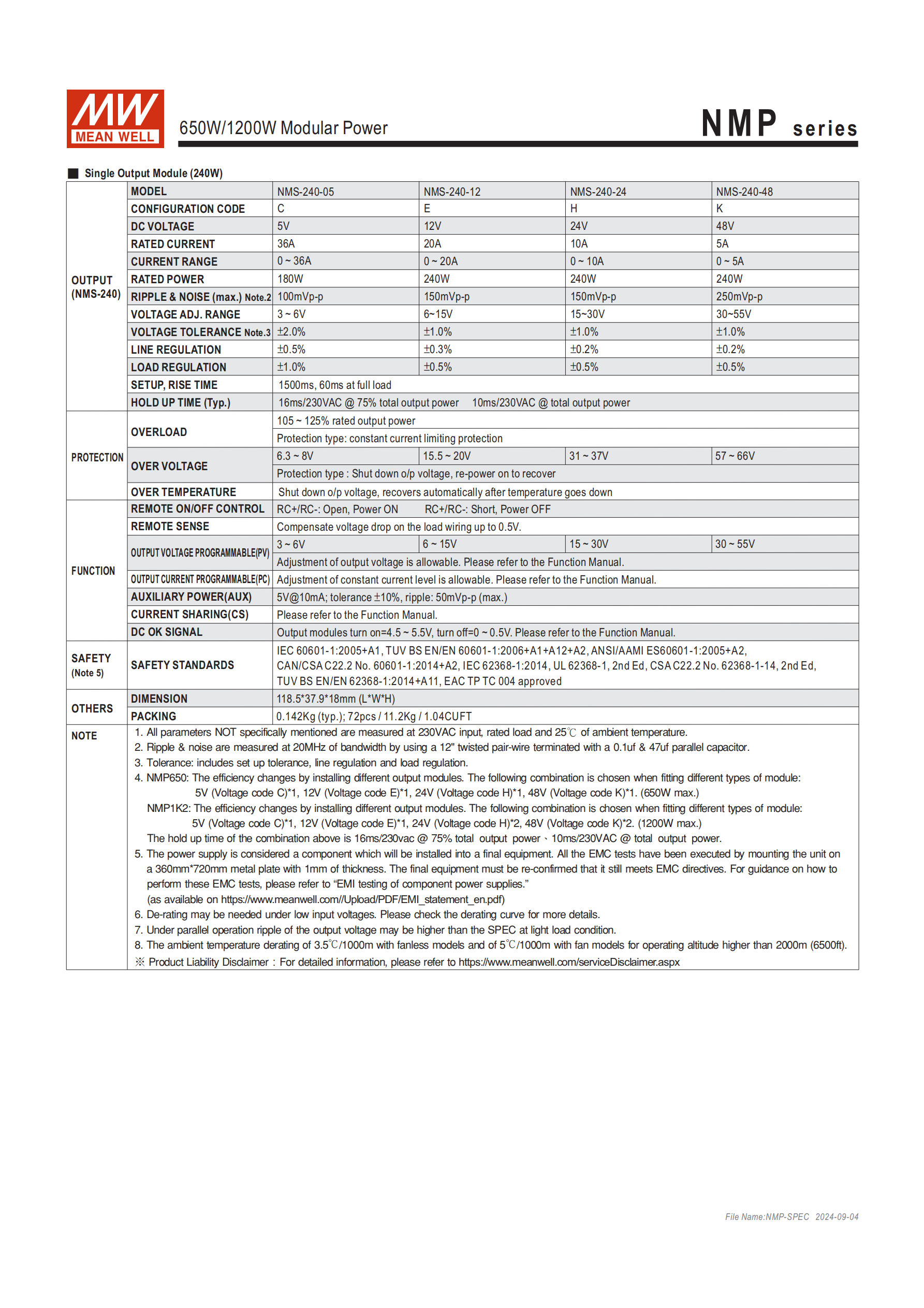

（1）單組輸出模塊（NMS-240，240W）
| 機型 | 配置碼 | 直流電壓 | 額定電流 | 電壓調整范圍 | 紋波噪聲（最大） | 額定功率 |
|---|---|---|---|---|---|---|
| NMS-240-05 | C | 5V | 36A | 3~6V | 100mVp-p | 180W |
| NMS-240-12 | E | 12V | 20A | 6~15V | 150mVp-p | 240W |
| NMS-240-24 | H | 24V | 10A | 15~30V | 150mVp-p | 240W |
| NMS-240-48 | K | 48V | 5A | 30~55V | 250mVp-p | 240W |

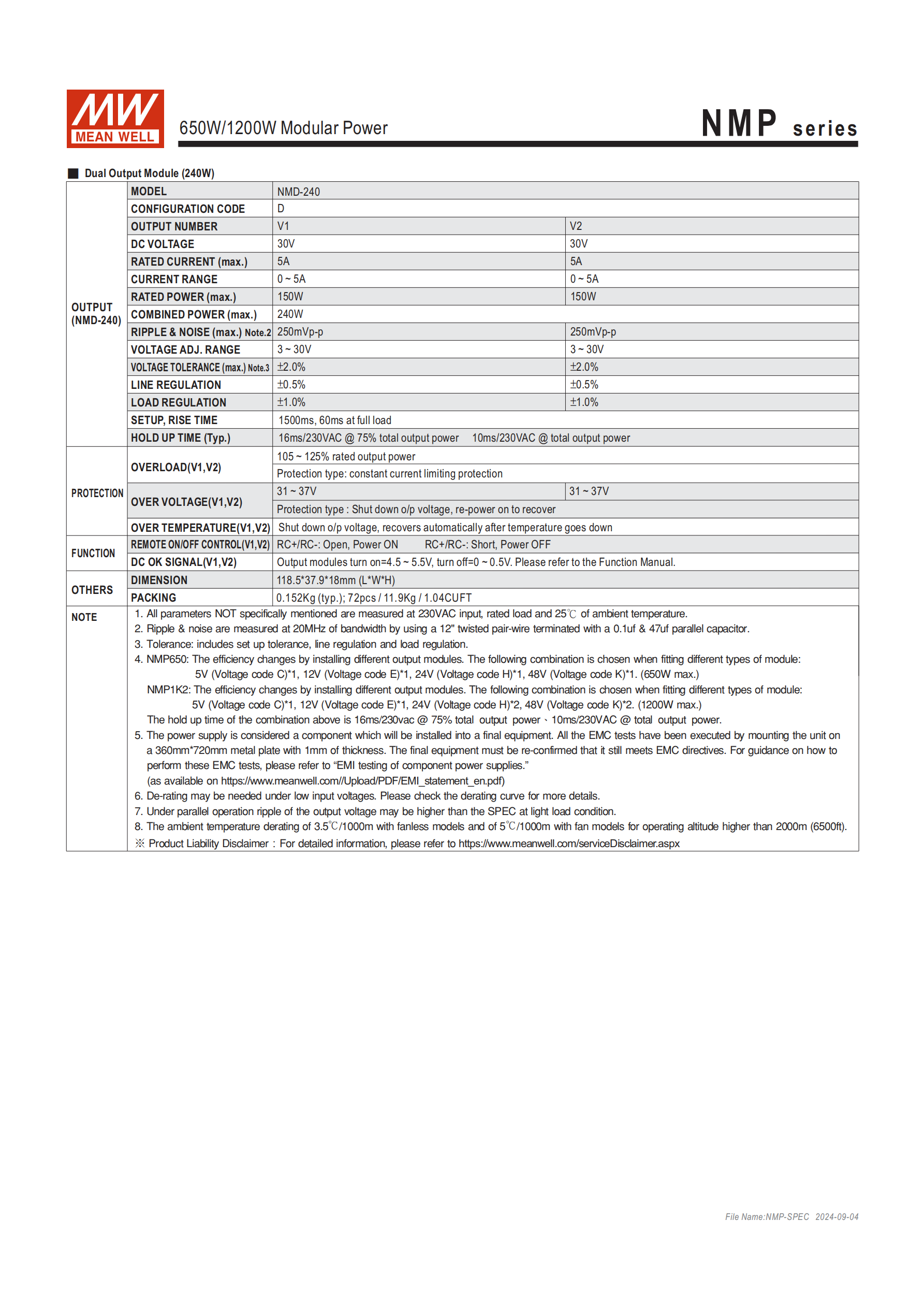

（2）雙路輸出模塊（NMD-240，240W）
| 項目 | 詳情 |
|---|---|
| 配置碼 | D |
| 輸出電壓（V1/V2） | 30V（各可調整 3~30V） |
| 額定電流（V1/V2） | 5A（各 0~5A） |
| 單路額定功率 | 150W（總功率最大 240W） |
| 紋波噪聲（最大） | 250mVp-p（V1/V2） |
| 電壓精度 | ±2.0%（V1/V2） |
四、操作與控制功能
遙控開關
整機控制：RC1（CN32-PIN6）短路 = 開機，開路 = 關機
單模塊控制：NMS-240（RC2 開路 = 開機，短路 = 關機）；NMD-240（V1：RC2 開路 = 開機，V2：RC3 開路 = 開機）
編程功能
輸出電壓編程（PV）：與模塊電壓調整范圍一致，參考 GND
輸出電流編程（PC）：NMS-240 支持，恒流值可調整為額定電流的 40~100%
電流共享（僅 NMS-240）
并聯要求：CS 引腳與 GND 相互并聯，輸出電壓差異 < 0.2V
最大并聯數：NMP650 最多 4 槽，NMP1K2 最多 6 槽
注意事項：輕載（<10% 額定負載）可能僅主模塊工作，并聯時無法使用電流編程
五、環境與可靠性
工作溫度：-30~+70℃（50℃時需降載，參考減額曲線）
儲存環境：-40~+85℃，10~95% RH 無冷凝
耐振動：10~500Hz，2G，X/Y/Z 各 60 分鐘
MTBF：NMP650 最小 1314.6K 小時（Telcordia SR-332）；NMP1K2 最小 1275.4K 小時
六、應用場景
醫療設備：MRI、CT、PET 掃描儀、診斷 / 生物設施
工業與測試：測試測量系統、工廠設施、老化設備、激光設備
電信設備：各類電信通信終端及配套設施
4. 關鍵問題
問題 1：NMP 系列電源的醫療安規優勢及適配場景是什么？
答案：核心醫療安規優勢是通過2x MOPP 醫療安規認證，一次側與二次側絕緣間距滿足要求，接觸電流 < 100uA/264VAC，可適配 BF 型醫療應用；同時漏電流 < 400uA/264VAC，符合 IEC 60601-1 等多項醫療安全標準。適配場景包括 MRI、CT、PET 掃描儀等高精度醫療影像設備，以及診斷類、生物類醫療設施，能滿足醫療場景對絕緣、低干擾、安全性的嚴苛要求。
問題 2：NMP 系列兩種功率機型（650W/1200W）的核心差異的是什么？
答案：核心差異集中在槽位數、總功率、輔助電源及并聯能力，具體對比如下：
| 對比項 | NMP650（650W） | NMP1K2（1200W） |
|---|---|---|
| 槽位數 | 4 槽 | 6 槽 |
| 最大總功率 | 650W | 1200W |
| 輔助電源 | 5V@1.5A | 5V@2A |
| NMS-240 最大并聯數 | 4 個 | 6 個 |

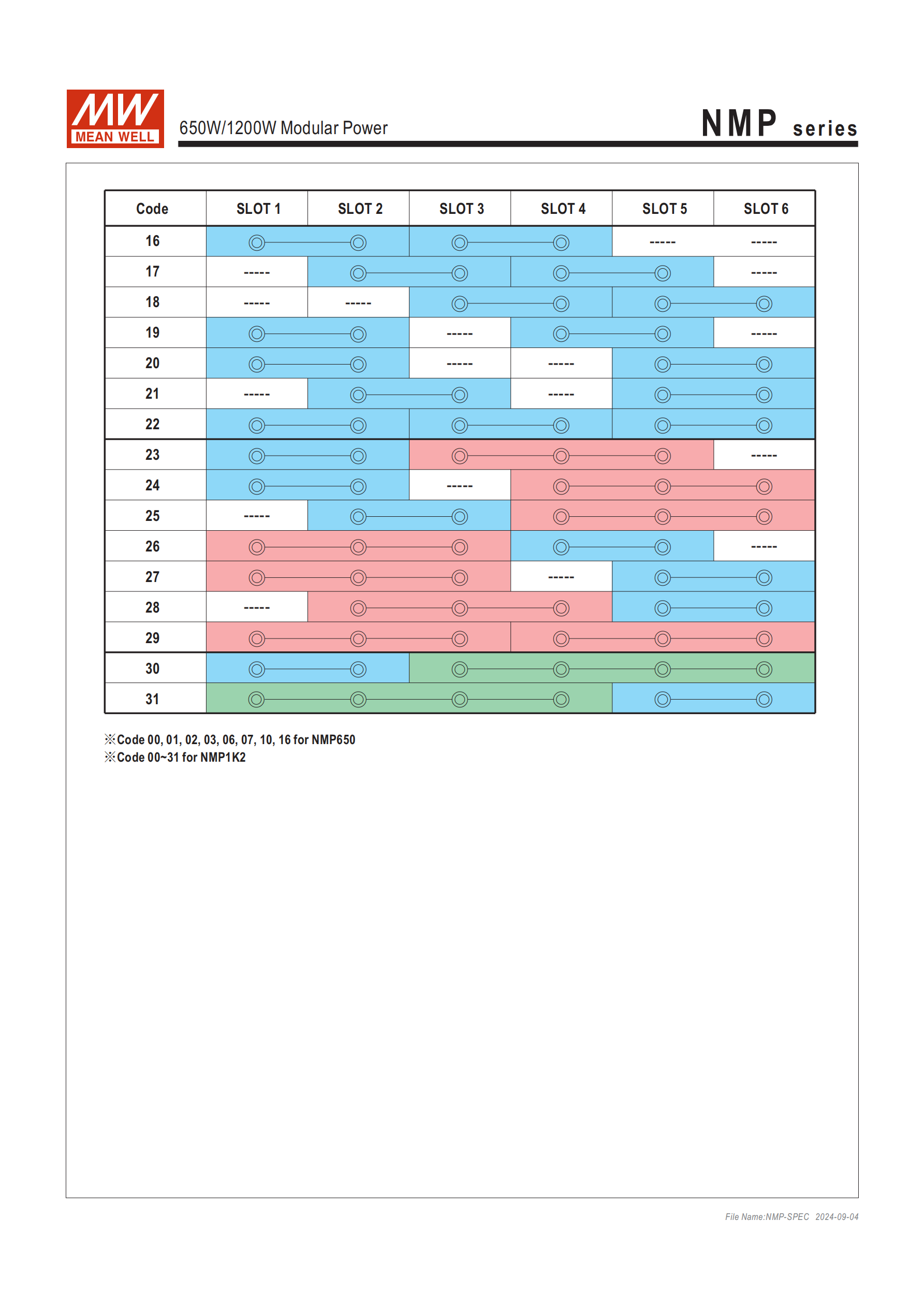

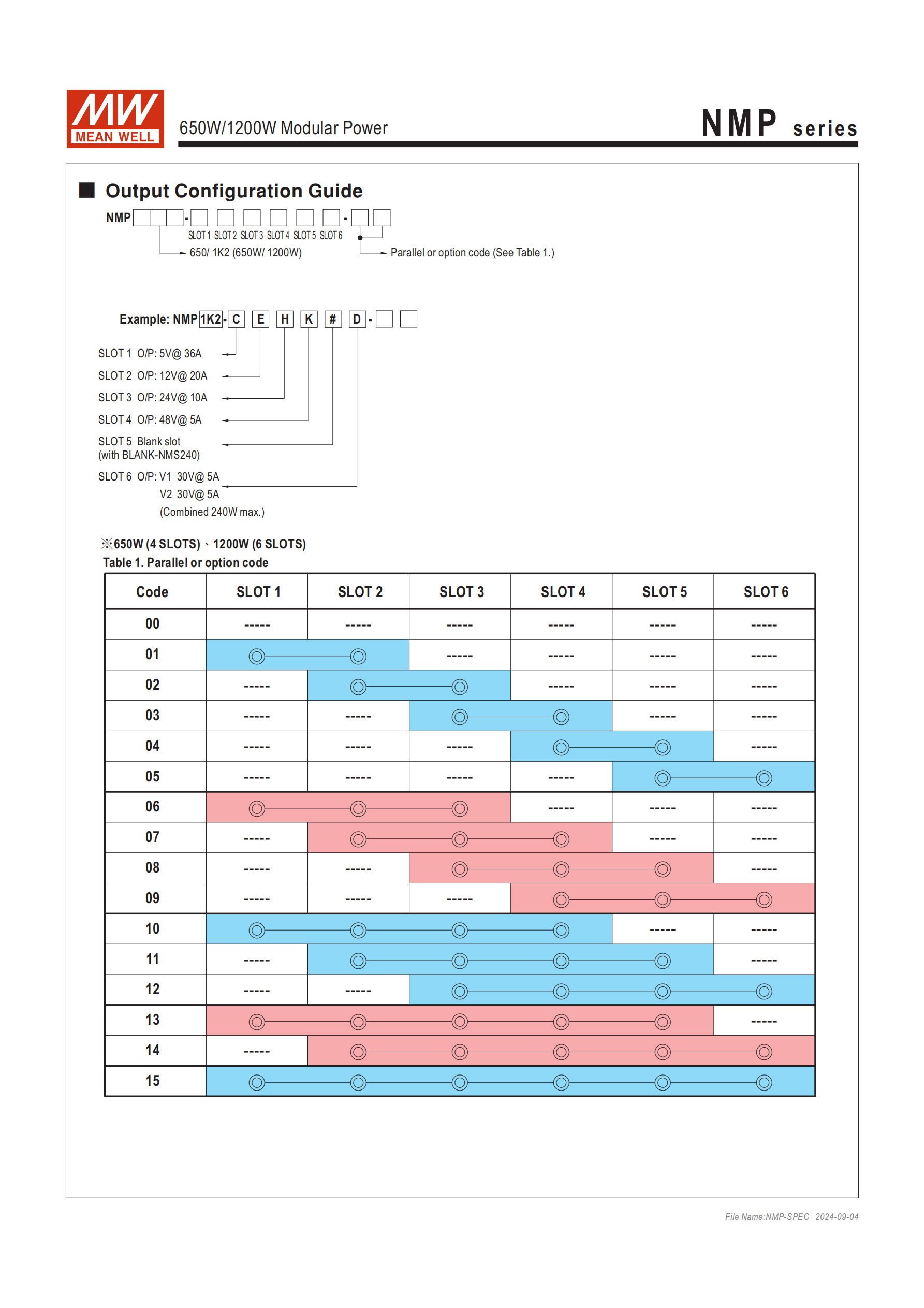

| 適用代碼 | 00、01、02、03、06、07、10、16 | 00~31 |
| 尺寸（LWH） | 2508941mm | 25012741mm |
問題 3：NMP 系列電源的輸出可編程功能及操作條件是什么？
答案：輸出可編程包含電壓編程（PV） 和電流編程（PC） ，僅適用于 NMS-240 單組輸出模塊：① 電壓編程（PV）：調整范圍與模塊自身電壓調整范圍一致（如 5V 模塊 3~6V、48V 模塊 30~55V），需連接 PV 引腳（CN81-PIN8）與 GND，通過外部直流電壓調整；② 電流編程（PC）：需連接 PC 引腳（CN81-PIN7）與 GND，恒流值可調整為額定電流的 40~100%；③ 限制條件：并聯運行時無法使用輸出電流編程功能，所有編程操作需參考 GND 引腳（CN81-PIN1 或 2），且需在額定輸入（230VAC）、25℃環境溫度下確保精度。
