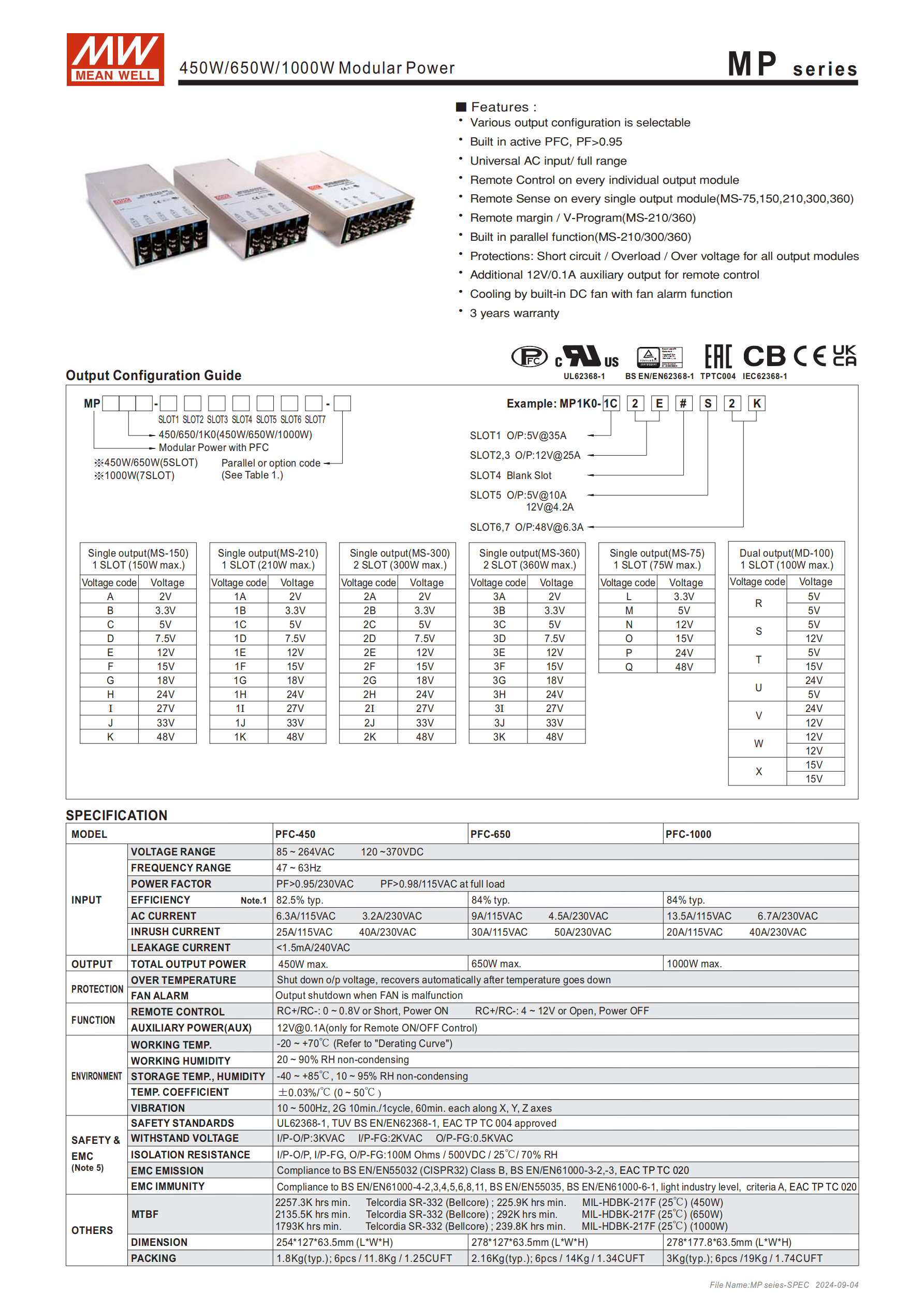

MP 系列模塊式電源系統提供 450W（5 槽）、650W（5 槽）、1000W（7 槽）三種功率規格，具備主動式 PFC（PF>0.95）、國際全范圍交流輸入、單模塊遙控 / 遙感（部分型號支持）、并聯功能（MS-210/300/360） 等核心特性，涵蓋單輸出（MS-75/150/210/300/360）和雙輸出（MD-100）多種模塊類型，輸出電壓覆蓋 2V-48V，具備短路 / 過負載 / 過電壓等多重保護，符合 UL62368-1 等國際安規，工作溫度范圍 - 20~+70℃，提供 3 年保固，適用于多種工業及電子設備供電場景。
系列名稱：MP 系列模塊式電源系統
功率版本：3 種核心規格，對應槽位數量不同
功率規格 槽位數量 最大輸出功率 尺寸（LWH） 單機重量（typ.） PFC-450 5 槽 450W 25412763.5mm 1.8Kg PFC-650 5 槽 650W 27812763.5mm 2.16Kg PFC-1000 7 槽 1000W 278177.863.5mm 3Kg 核心特性：主動式 PFC（PF>0.95@230VAC 滿載，PF>0.98@115VAC 滿載）、國際通用全范圍交流輸入（85~264VAC）/ 直流輸入（120~370VDC）、每單個輸出模塊遙控、部分型號支持遙感（MS-75/150/210/300/360）、并聯功能（MS-210/300/360）、配備 12V/0.1A 輔助電源（僅供遙控）、內置警報功能直流風扇冷卻
安規與可靠性：符合 UL62368-1、TUV BS EN/EN62368-1 等認證；MTBF 最低 225.9K hrs（MIL-HDBK-217F 標準，25℃）；3 年保固
二、輸出模塊分類及關鍵參數
（1）單輸出模塊（共 5 種）

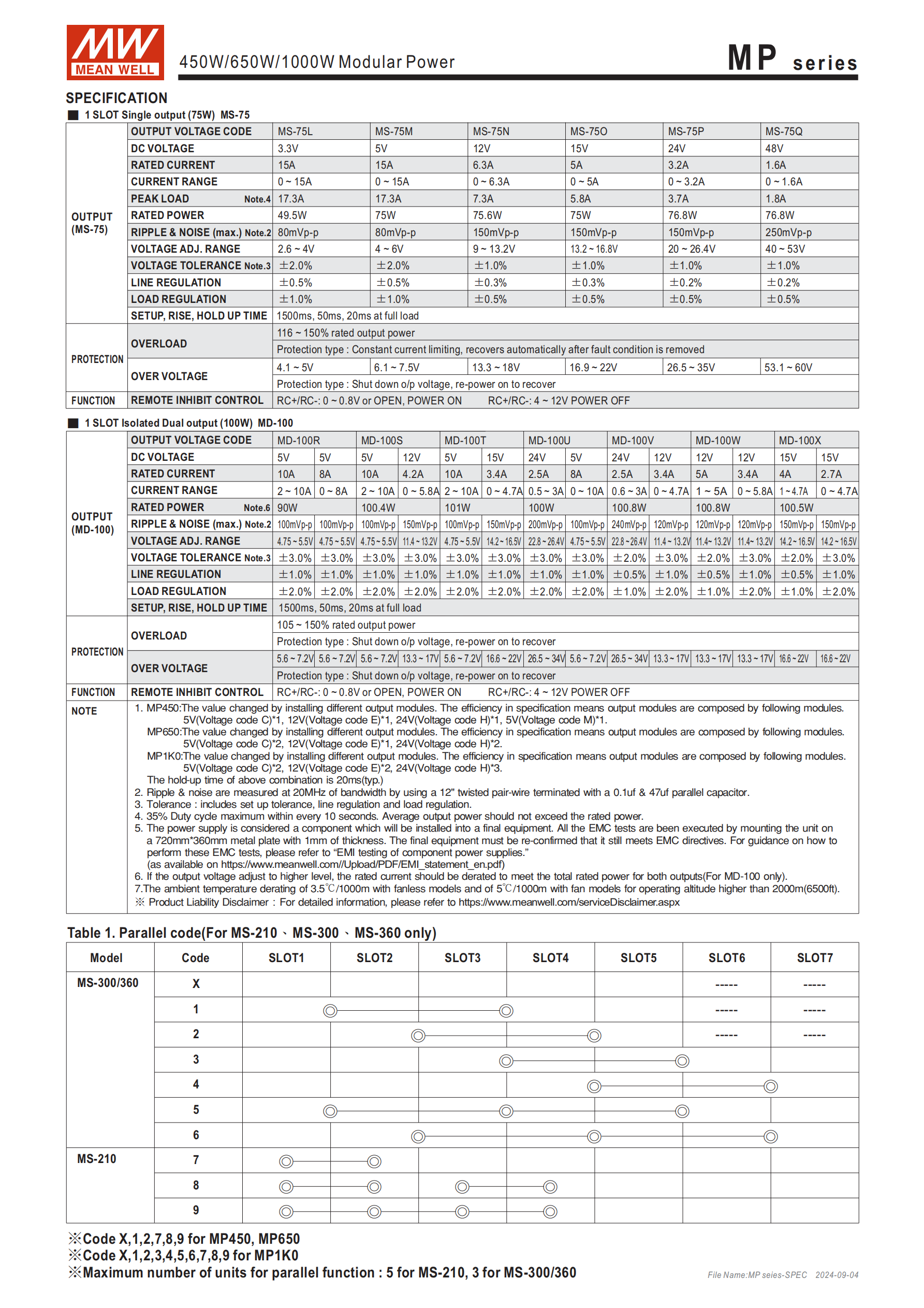

| 模塊型號 | 占用槽位 | 最大輸出功率 | 電壓范圍 | 額定電流范圍 | 最大負載電流 | 紋波噪聲 |
|---|---|---|---|---|---|---|
| MS-75 | 1 槽 | 75W | 3.3V/5V/12V/15V/24V/48V | 1.6A~15A | 1.8A~17.3A | 80~250mVp-p |
| MS-150 | 1 槽 | 150W | 2V~48V | 3.2A~25A | 3.68A~30A | 50~250mVp-p |
| MS-210 | 1 槽 | 210W | 2V~48V | 4.4A~35A | 5.1A~38.5A | 50~250mVp-p |
| MS-300 | 2 槽 | 300W | 2V~48V | 6.3A~50A | 7.2A~57.5A | 80~300mVp-p |
| MS-360 | 2 槽 | 360W | 2V~48V | 7.5A~60A | 8.7A~69A | 80~300mVp-p |
（2）雙輸出模塊（1 種）
型號：MD-100（1 槽，100W max）
電壓組合：5V+5V、5V+12V、5V+15V、24V+5V、24V+12V 等 7 種
額定功率：90W~101W（依電壓組合）
紋波噪聲：100~240mVp-p（max）
（3）電壓碼對應關系
核心電壓碼（單輸出模塊）：A=2V、B=3.3V、C=5V、D=7.5V、E=12V、F=15V、G=18V、H=24V、I=27V、J=33V、K=48V（雙輸出模塊對應 R/X 等特殊碼）
三、關鍵電氣與環境參數
（1）輸入特性
頻率范圍：47~63Hz
交流電流：6.3A/115VAC（450W）、9A/115VAC（650W）、13.5A/115VAC（1000W）
浪涌電流：25A/115VAC（450W）、30A/115VAC（650W）、20A/115VAC（1000W）
漏電流：<1.5mA/240VAC
（2）輸出特性
電壓調整范圍：±20% 左右（依型號，如 5V 模塊可調整 4~6V）
電壓精度：±1.0%~±3.0%（含設定誤差、線性 / 負載調整率）
線性調整率：±0.2%~±0.5%
負載調整率：±0.5%~±2.0%
啟動 / 上升 / 保持時間：1500ms/50ms/20ms（滿載時）
（3）環境特性
工作溫度：-20~+70℃（需參考減額曲線）
存儲溫度：-40~+85℃
工作濕度：20~90% RH（無冷凝）
耐振動：10~500Hz，2G，X/Y/Z 軸各 60 分鐘
四、保護功能與控制方式
（1）保護功能
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載 | 105%~150% 額定輸出功率 | 恒電流限制，異常移除后自動恢復 |
| 過電壓 | 2.7V~60V（依輸出電壓） | 關斷輸出，重啟后恢復 |
| 過溫度 | 功率 MOSFET 散熱器超溫 | 溫度下降后自動恢復 |
| 風扇故障 | 風扇停止工作 | 關斷輸出 |
| 短路 | 輸出短路 | 關斷輸出，故障排除后恢復 |
（2）控制方式
遠程抑制控制：RC+/RC - 為 0~0.8V 或短路時開機，4~12V 或開路時關機
遠程微調（MS-210/360）：通過電位器可在 ±5% 范圍內調節輸出電壓
并聯控制：需保證各單元輸出電壓差異 <±2%，總輸出電流 = 各組額定電流 × 組數 ×0.9
五、機構與連接

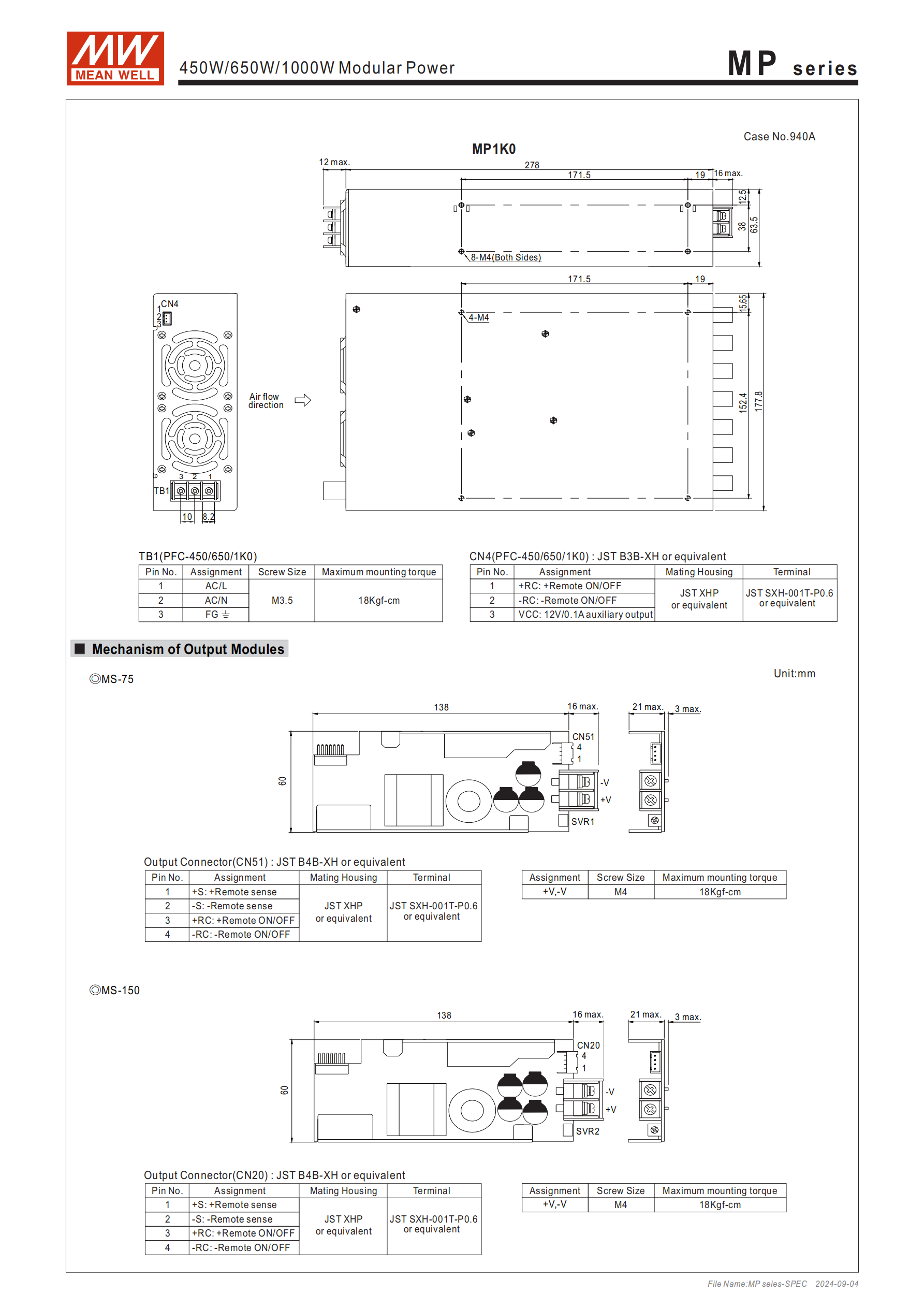

連接器型號：AC 輸入（TB1）用 M3.5 螺絲（18Kgf-cm 扭矩）；遙控接口（CN4）為 JST B3B-XH；輸出模塊接口依型號為 JST B4B-XH（MS-75/150）、HRS DF11-8DP-2DS（MS-210）等
安裝扭矩：+V/-V 引腳多為 M4 螺絲（18Kgf-cm），部分為 M3.5（12Kgf-cm）
4. 關鍵問題及答案
問題 1：MP 系列電源支持并聯功能的模塊型號有哪些？并聯時需遵循哪些核心規則？
答案：支持并聯的模塊型號為 MS-210、MS-300、MS-360；核心規則：① 最多并聯數量：MS-210 可 5 臺并聯，MS-300/360 可 3 臺并聯；② 電壓一致性要求：各并聯單元間的輸出電壓差異需小于 ±2%；③ 總電流限制：并聯后的總輸出電流≤各組額定電流 × 組數 ×0.9；④ 槽位編碼：MP450/650 支持 Code X、1、2、7、8、9，MP1000 支持 Code X、1-9。
問題 2：MP 系列電源的輸出模塊有哪些類型？不同功率規格的電源可搭配多少個模塊？
答案：輸出模塊分為兩類：① 單輸出模塊（5 種）：MS-75（1 槽）、MS-150（1 槽）、MS-210（1 槽）、MS-300（2 槽）、MS-360（2 槽）；② 雙輸出模塊（1 種）：MD-100（1 槽）；電源模塊搭配數量：450W（5 槽）、650W（5 槽）最多可搭配 5 個 1 槽模塊或 2 個 2 槽 + 1 個 1 槽模塊（總槽位不超過 5），1000W（7 槽）最多可搭配 7 個 1 槽模塊或 3 個 2 槽 + 1 個 1 槽模塊（總槽位不超過 7）。
問題 3：MP 系列電源的核心保護功能有哪些？不同保護功能的觸發條件和恢復方式有何區別？
答案：核心保護功能包括過負載、過電壓、過溫度、風扇故障、短路保護，具體區別如下：
| 保護類型 | 觸發條件 | 恢復方式 |
|---|---|---|
| 過負載 | 105%~150% 額定輸出功率 | 自動恢復（異常移除后） |
| 過電壓 | 對應輸出電壓的 110%~125%（如 5V 模塊觸發電壓 4.1~5V） | 手動恢復（重啟電源） |
| 過溫度 | 功率 MOSFET 散熱器溫度超標 | 自動恢復（溫度下降后） |
| 風扇故障 | 內置冷卻風扇停止工作 | 手動恢復（排除風扇故障后重啟） |
| 短路 | 輸出端短路 | 自動恢復（短路排除后） |
