RCP-2000-48 2000W 機架安裝前置式整流器

 提示：點擊圖片可以放大

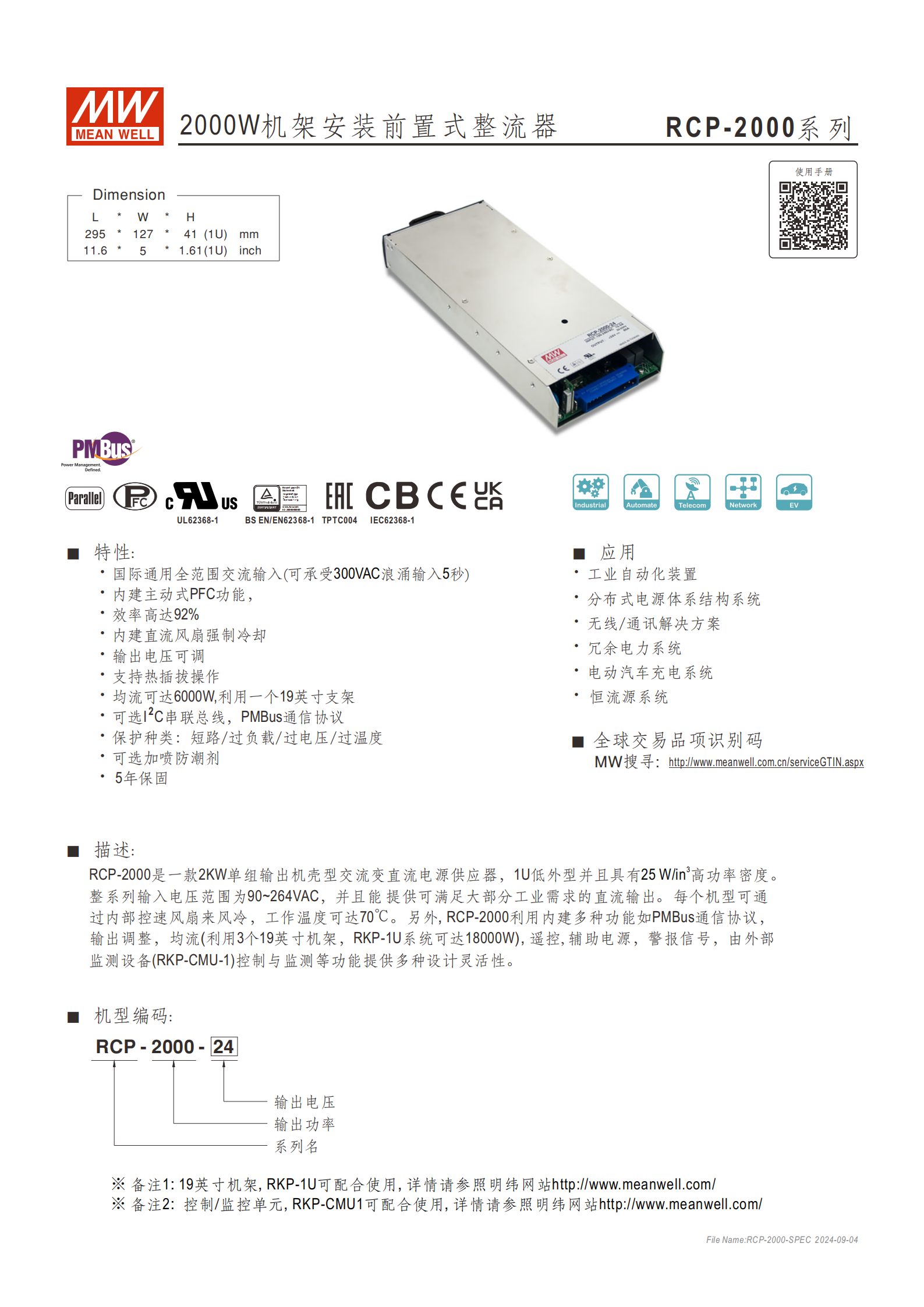

RCP-2000 系列是 1U 低外型、功率密度達的 2KW 單組輸出機殼型交流變直流電源供應器，支持90~264VAC 全范圍交流輸入（可承受 300VAC 5 秒浪涌輸入），具備主動式 PFC 功能（功率因子 Typ. 0.98）、效率高達 92%，輸出電壓涵蓋 12V、24V、48V 等規格，支持熱插拔、均流（最大 18000W）、PMBus 通信協議等功能，擁有短路 / 過負載 / 過電壓 / 過溫度等多重保護，工作溫度可達 70℃，適用于工業自動化、通訊解決方案等場景，提供 5 年保固。

項目關鍵信息
產品名稱2000W 機架安裝前置式整流器（RCP-2000 系列）
產品類型單組輸出機殼型交流變直流電源供應器

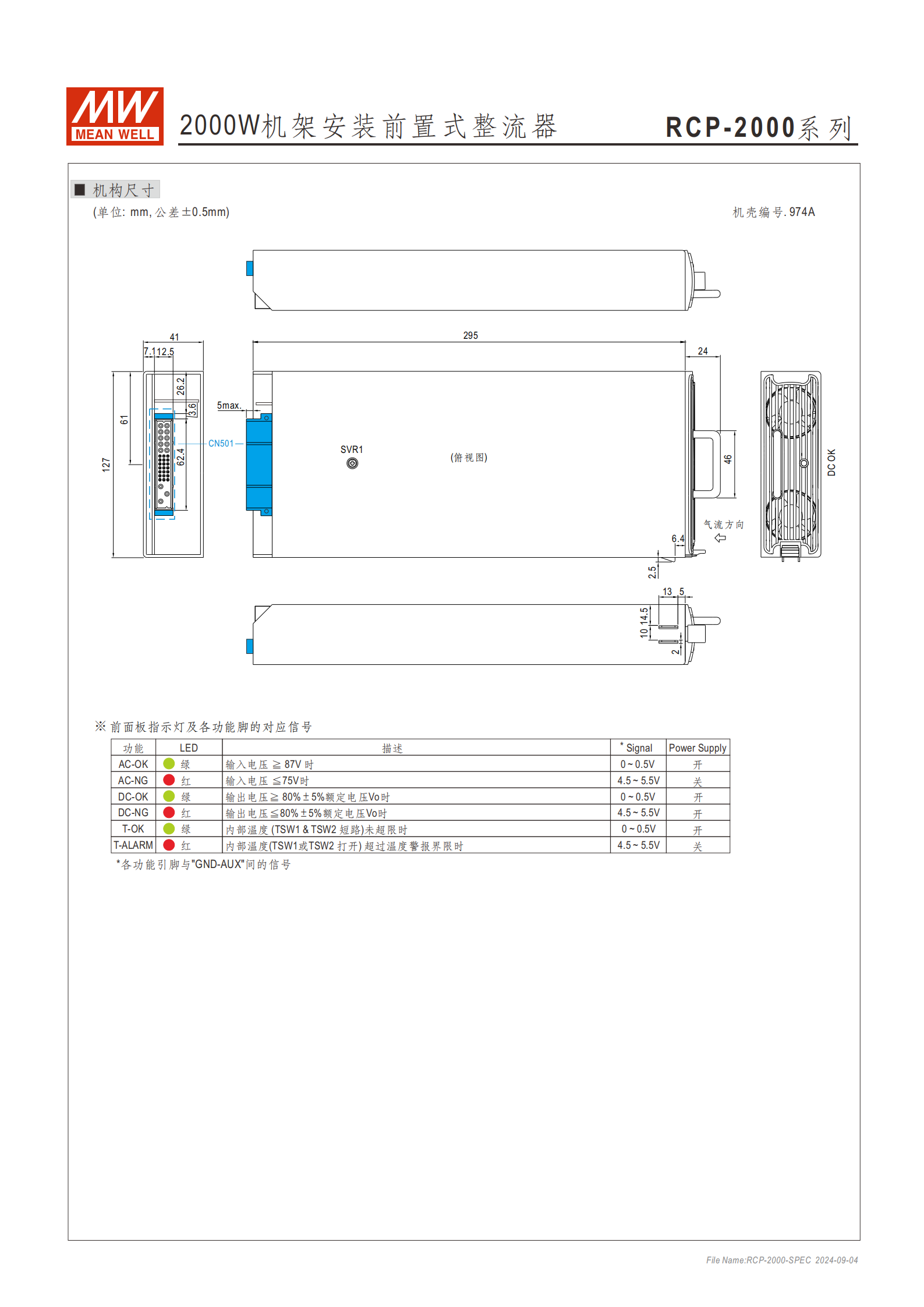

外形規格1U 低外型，功率密度
尺寸重量尺寸 29512741mm（LWH），重量 2Kg；包裝 6pcs/13Kg/1.04CUFT
保固期限5 年
適用場景工業自動化裝置、分布式電源體系結構系統、無線 / 通訊解決方案、冗余電力系統、電動汽車充電系統、恒流源系統

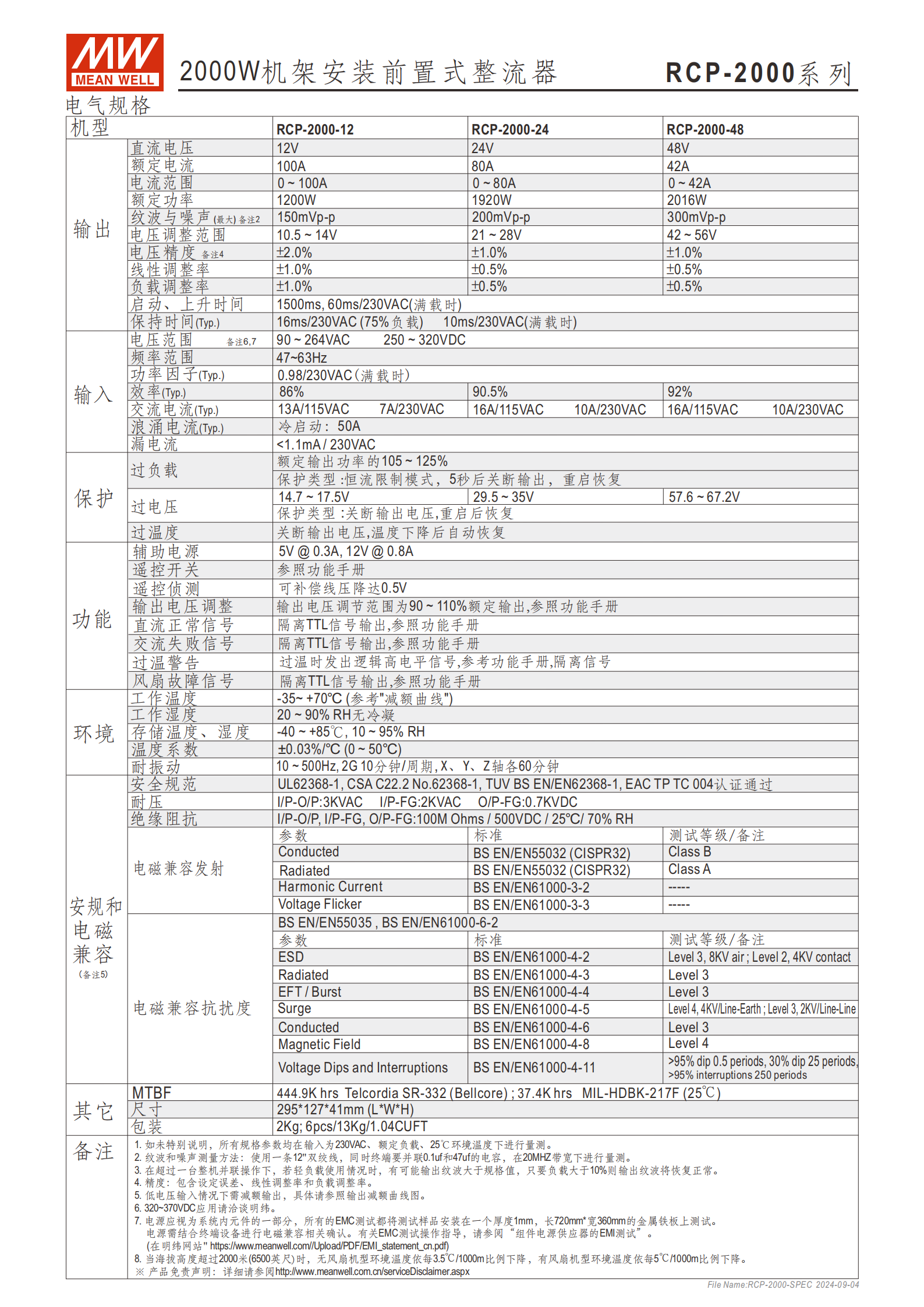

二、核心特性與功能

  1. 輸入與能效特性

    • 輸入電壓范圍：90~264VAC（250~320VDC 可選），頻率范圍 47~63Hz

    • 浪涌耐受：300VAC 5 秒內可承受

    • 功率因子：Typ. 0.98/230VAC（滿載時）

    • 效率：最高達 92%，Typ. 值 86%~90.5%（不同機型）

    • 主動式 PFC 功能：內建，提升電能利用率

  2. 輸出與調整特性

    • 輸出規格（關鍵數字）：

      機型輸出電壓額定電流電流范圍額定功率電壓調整范圍
      RCP-2000-1212V100A0~100A1200W10.5~14V
      RCP-2000-2424V--2016W21~28V
      RCP-2000-48C48V42A0~42A-42~56V

    • 紋波與噪聲：最大 300mVp-p（12V 機型 150mVp-p）

    • 精度參數：電壓精度 ±1.0%~±2.0%，線性調整率 ±0.5%~±1.0%，負載調整率 ±0.5%~±1.0%（含設定誤差）

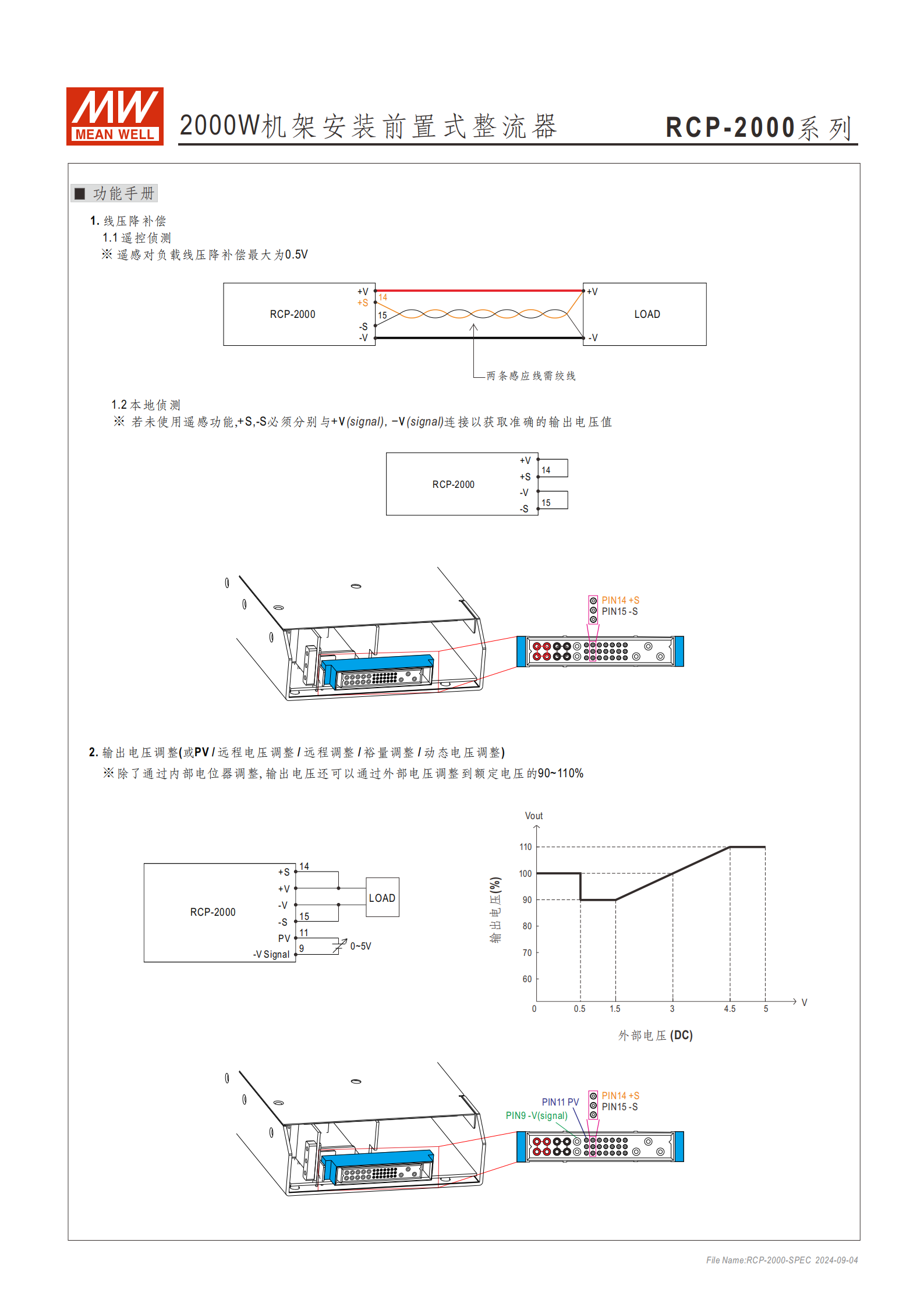

    • 輸出調整：支持內部電位器或外部電壓（0~5V）調整，范圍為額定輸出的 90~110%

  3. 關鍵功能

    • 均流功能：利用 3 個 19 英寸機架（RKP-1U 系統）可達 18000W 總功率

    • 熱插拔：支持熱插拔操作，便于維護

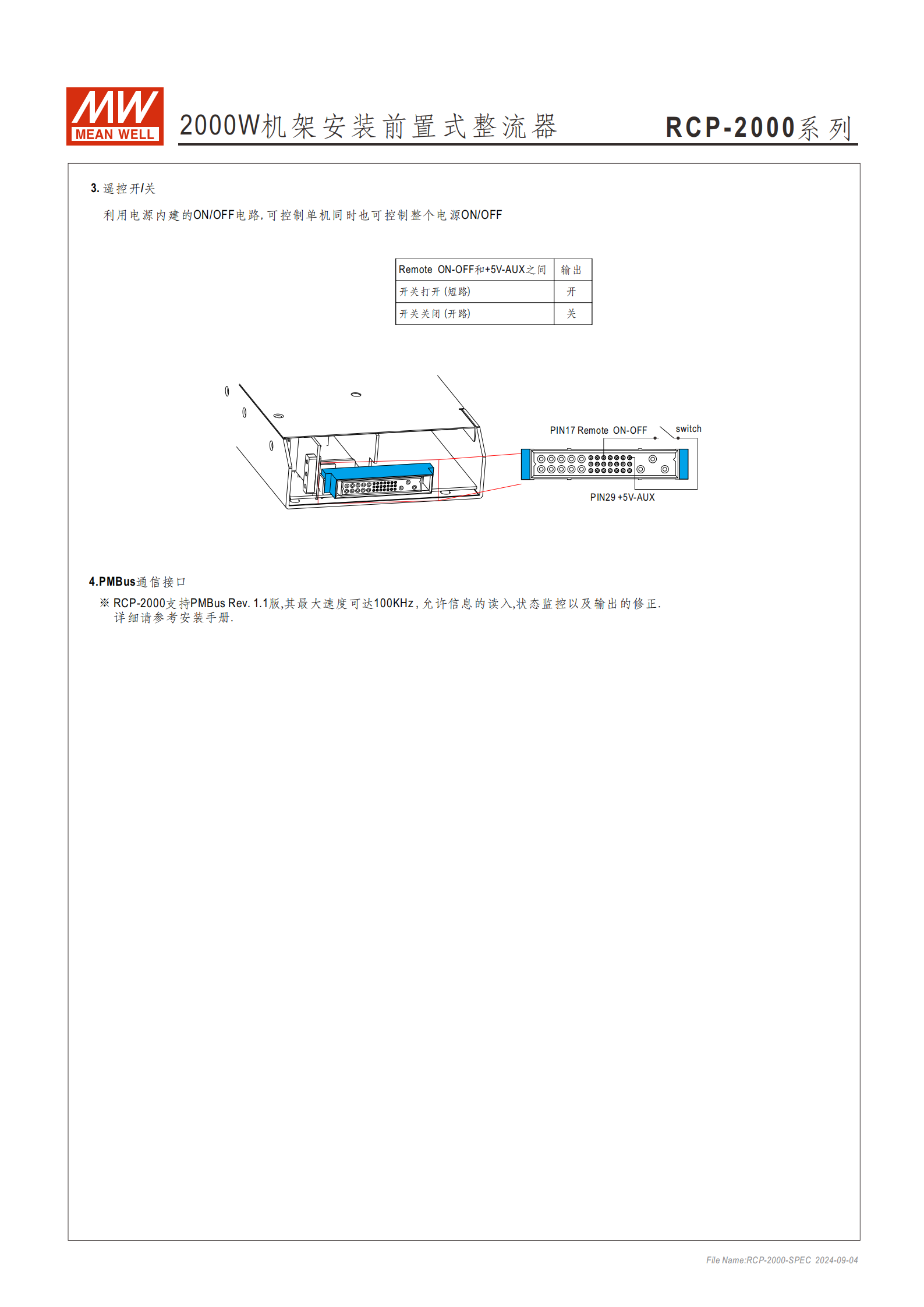

    • 遙控功能：遙控開 / 關（短路開機、開路關機）、遙控偵測（線壓降補償最大 0.5V）

    • 通信協議：支持 PMBus Rev. 1.1，最大速度 100KHz，可監控狀態、修正輸出

    • 輔助電源：5V@0.3A、12V@0.8A，輸出端接冗余二極管，不受 ON/OFF 信號控制

  4. 保護機制

    保護類型保護方式關鍵參數
    過負載恒流限制模式，5 秒后關斷輸出，重啟恢復觸發閾值：額定輸出功率的 105~125%
    過電壓關斷輸出電壓，重啟后恢復12V 機型 14.7~17.5V；24V 機型 29.5~35V；48V 機型 57.6~67.2V
    過溫度關斷輸出電壓，溫度下降后自動恢復-
    短路保護內置短路保護功能-
    漏電流安全限制<1.1mA/230VAC

三、環境與安規要求

  1. 環境參數

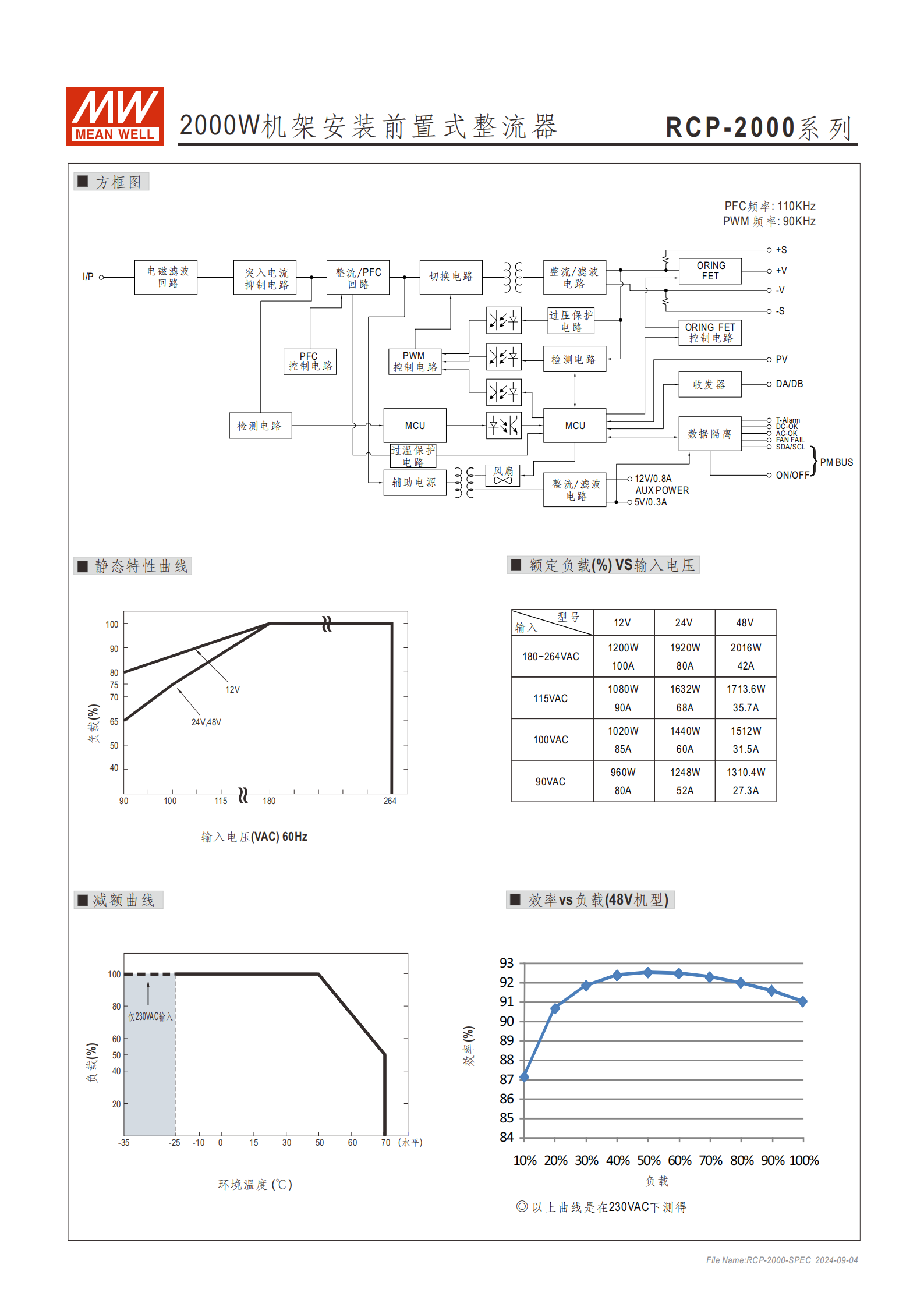

    • 工作溫度：-35~70℃（參考減額曲線）

    • 存儲溫度：-40~85℃

    • 工作濕度：20~90% RH 無冷凝；存儲濕度 10~95% RH

    • 溫度系數：±0.03%/℃（0~50℃）

    • 海拔適應：超過 2000 米時，有風扇機型環境溫度每 1000 米下降 5℃

  2. 安全與電磁兼容

    • 發射：EN55032 (CISPR32) Class A/B、BS EN/EN61000-3-2 等

    • 抗擾度：ESD Level 3（8KV 空氣 / 4KV 接觸）、Surge Level 4（4KV 線地）等

    • 安全規范：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證通過

    • 耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.7KVDC

    • 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH

    • 電磁兼容：

四、機構與接口細節

  1. 指示燈與信號

    功能LED 顏色觸發條件信號電壓
    AC-OK綠輸入電壓≧87V0~0.5V
    AC-NG紅輸入電壓≦75V4.5~5.5V
    DC-OK綠輸出電壓≧80%±5% 額定值0~0.5V
    DC-NG紅輸出電壓≦80%±5% 額定值4.5~5.5V
    T-OK綠內部溫度未超限（TSW1&TSW2 短路）0~0.5V
    T-ALARM紅內部溫度超限（TSW1 或 TSW2 打開）4.5~5.5V

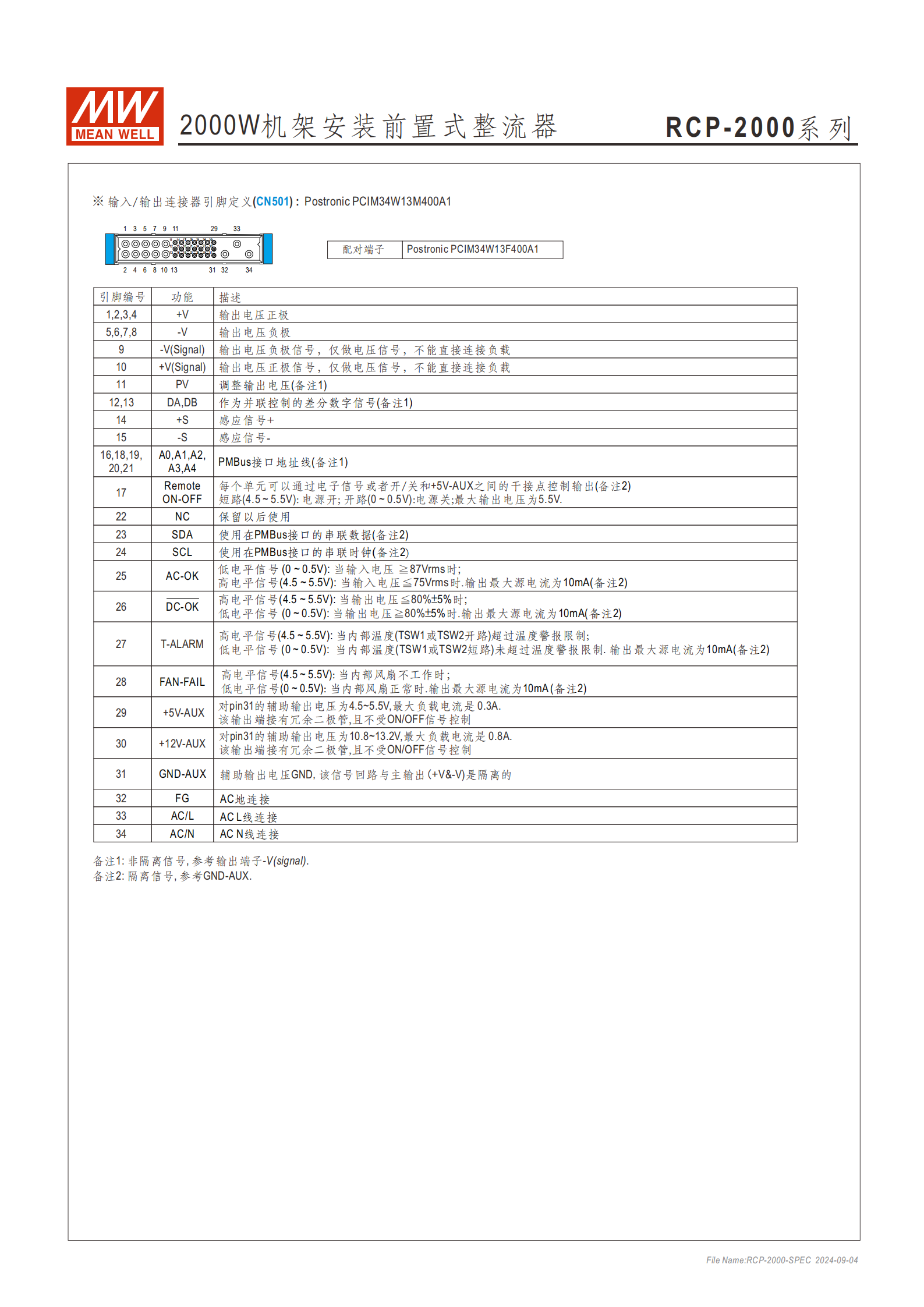

  2. 引腳定義（核心引腳）

    引腳編號功能關鍵描述
    1-4+V輸出電壓正極
    5-8-V輸出電壓負極
    11PV調整輸出電壓（非隔離信號）
    14-15+S/-S感應信號，支持線壓降補償
    17Remote ON-OFF遙控開 / 關，短路開機、開路關機
    23-24SDA/SCLPMBus 接口的串聯數據 / 時鐘（隔離信號）
    29+5V-AUX輔助輸出 4.5~5.5V，最大 0.3A
    30+12V-AUX輔助輸出 10.8~13.2V，最大 0.8A
    33-34AC/L/AC/N交流輸入線連接

4. 關鍵問題與答案

問題 1：RCP-2000 系列電源的核心輸出規格（電壓、電流、功率）及調整范圍是什么？

答案：該系列電源的核心輸出規格與調整范圍如下：

機型輸出電壓額定電流電流范圍額定功率電壓調整范圍
RCP-2000-1212V100A0~100A1200W10.5~14V
RCP-2000-2424V--2016W21~28V
RCP-2000-48C48V42A0~42A-42~56V
此外，所有機型支持輸出電壓在額定值的 90~110% 范圍內調整（可通過內部電位器或外部 0~5V 電壓控制）。




問題 2：RCP-2000 系列具備哪些關鍵保護功能，對應的保護機制是什么？

答案：該系列電源擁有四重核心保護功能，具體機制如下：

  1. 過負載保護：采用恒流限制模式，當負載達到額定輸出功率的 105~125% 時，5 秒后自動關斷輸出，重啟電源即可恢復；

  2. 過電壓保護：當輸出電壓超過設定閾值（12V 機型 14.7~17.5V、24V 機型 29.5~35V、48V 機型 57.6~67.2V）時，關斷輸出電壓，重啟后恢復；

  3. 過溫度保護：內部溫度超限時自動關斷輸出，待溫度下降后無需手動操作即可自動恢復；

  4. 短路保護：內置短路保護電路，發生短路時快速響應，避免設備損壞；同時，漏電流控制在 < 1.1mA/230VAC，符合安全規范。

問題 3：RCP-2000 系列的核心應用場景及適配該場景的關鍵功能有哪些？

答案：核心應用場景及對應關鍵功能如下：

應用場景適配的關鍵功能
工業自動化裝置寬輸入電壓范圍（90~264VAC）、工作溫度可達 70℃、多重保護（適應復雜工業環境）
分布式電源體系結構系統支持均流（最大 18000W）、熱插拔（便于擴容與維護）、PMBus 通信（遠程監控）
無線 / 通訊解決方案高功率密度（25W/in）、主動式 PFC（提升電能利用率）、低紋波噪聲（最大 300mVp-p）
冗余電力系統熱插拔、均流功能、過溫 / 過壓 / 過負載保護（保障系統穩定冗余運行）
電動汽車充電系統高功率輸出（2KW 單組）、寬電壓調整范圍、高效（達 92%）、抗浪涌（300VAC 5 秒）
關鍵功能的協同的作用，確保電源在不同場景下的可靠性、兼容性和可維護性。
