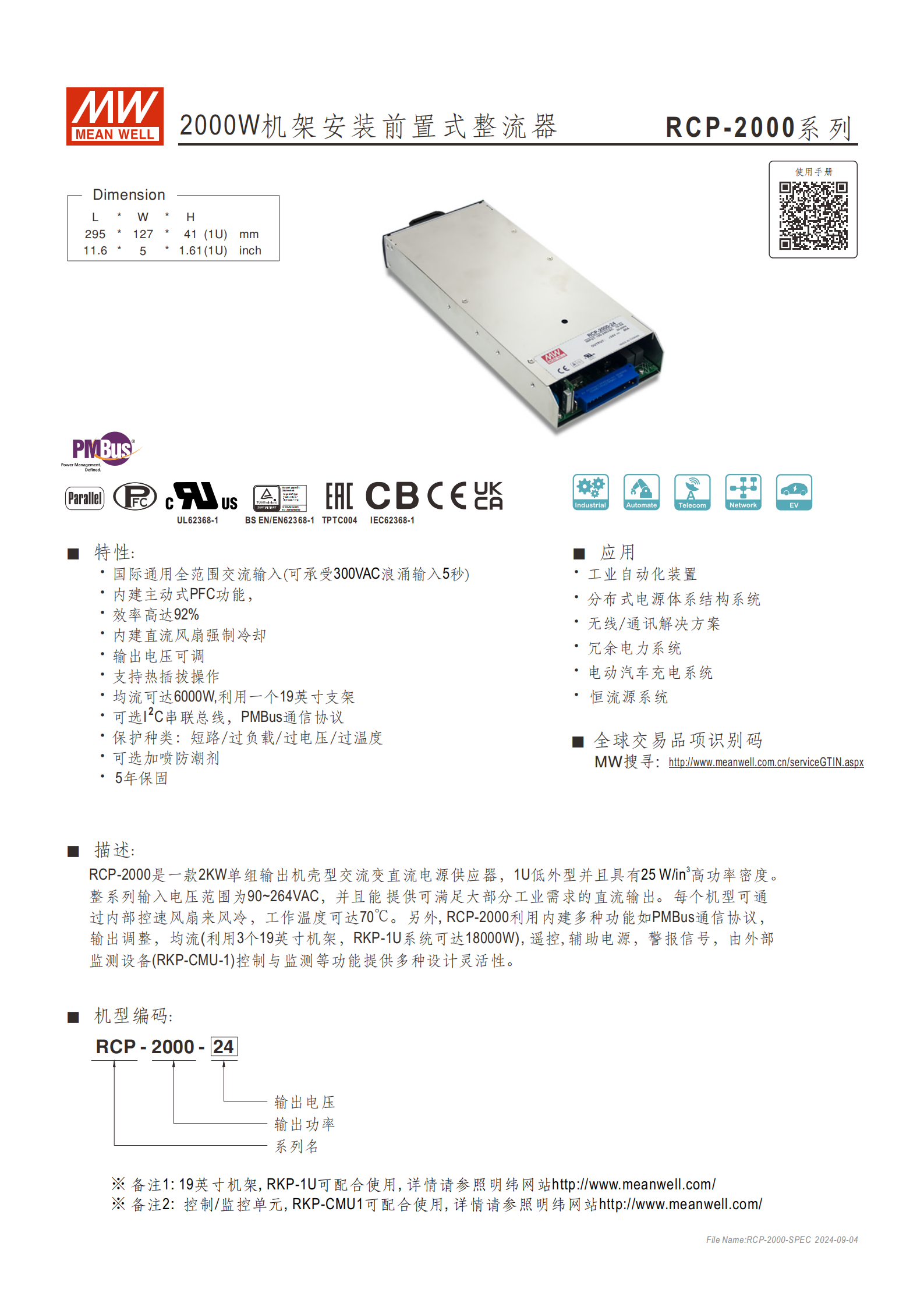

RCP-2000 系列是 1U 低外型、功率密度達25W/in的 2KW 單組輸出機殼型交流變直流電源供應器，支持90~264VAC 全范圍交流輸入（可承受 300VAC 5 秒浪涌輸入），具備主動式 PFC 功能（功率因子 Typ. 0.98）、效率高達 92%，輸出電壓涵蓋 12V、24V、48V 等規格，支持熱插拔、均流（最大 18000W）、PMBus 通信協議等功能，擁有短路 / 過負載 / 過電壓 / 過溫度等多重保護，工作溫度可達 70℃，適用于工業自動化、通訊解決方案等場景，提供 5 年保固。

二、核心特性與功能

1. 輸入與能效特性

• 輸入電壓范圍：90~264VAC（250~320VDC 可選），頻率范圍 47~63Hz

• 浪涌耐受：300VAC 5 秒內可承受

• 功率因子：Typ. 0.98/230VAC（滿載時）

• 效率：最高達 92%，Typ. 值 86%~90.5%（不同機型）

• 主動式 PFC 功能：內建，提升電能利用率

2. 輸出與調整特性

• 輸出規格（關鍵數字）：

  機型	輸出電壓	額定電流	電流范圍	額定功率	電壓調整范圍
  RCP-2000-12	12V	100A	0~100A	1200W	10.5~14V
  RCP-2000-24	24V	-	-	2016W	21~28V
  RCP-2000-48C	48V	42A	0~42A	-	42~56V

• 紋波與噪聲：最大 300mVp-p（12V 機型 150mVp-p）

• 精度參數：電壓精度 ±1.0%~±2.0%，線性調整率 ±0.5%~±1.0%，負載調整率 ±0.5%~±1.0%（含設定誤差）

• 輸出調整：支持內部電位器或外部電壓（0~5V）調整，范圍為額定輸出的 90~110%

3. 關鍵功能

• 均流功能：利用 3 個 19 英寸機架（RKP-1U 系統）可達 18000W 總功率

• 熱插拔：支持熱插拔操作，便于維護

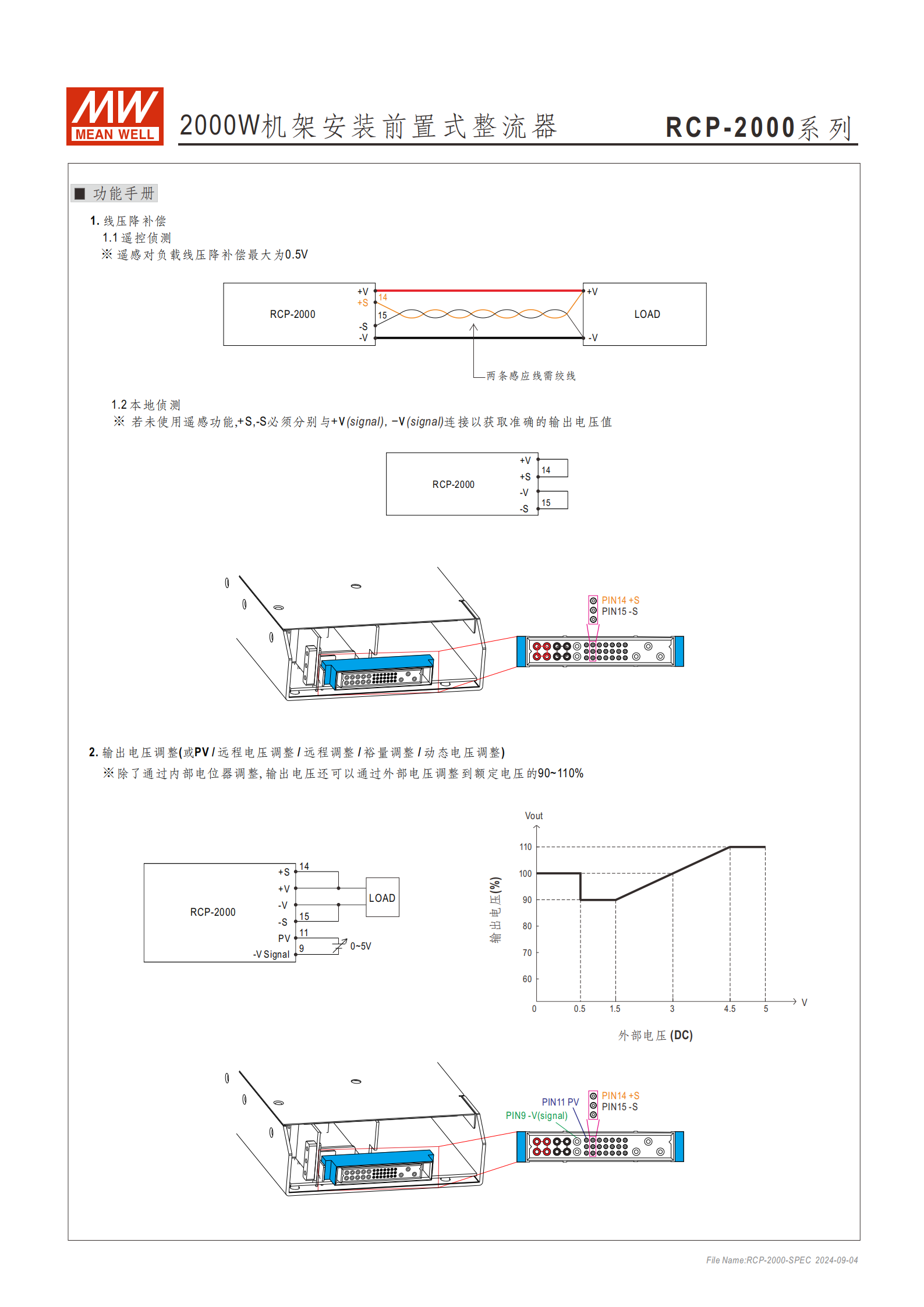

• 遙控功能：遙控開 / 關（短路開機、開路關機）、遙控偵測（線壓降補償最大 0.5V）

• 通信協議：支持 PMBus Rev. 1.1，最大速度 100KHz，可監控狀態、修正輸出

• 輔助電源：5V@0.3A、12V@0.8A，輸出端接冗余二極管，不受 ON/OFF 信號控制

4. 保護機制

   保護類型	保護方式	關鍵參數
   過負載	恒流限制模式，5 秒后關斷輸出，重啟恢復	觸發閾值：額定輸出功率的 105~125%
   過電壓	關斷輸出電壓，重啟后恢復	12V 機型 14.7~17.5V；24V 機型 29.5~35V；48V 機型 57.6~67.2V
   過溫度	關斷輸出電壓，溫度下降后自動恢復	-
   短路保護	內置短路保護功能	-
   漏電流	安全限制	<1.1mA/230VAC

三、環境與安規要求

1. 環境參數

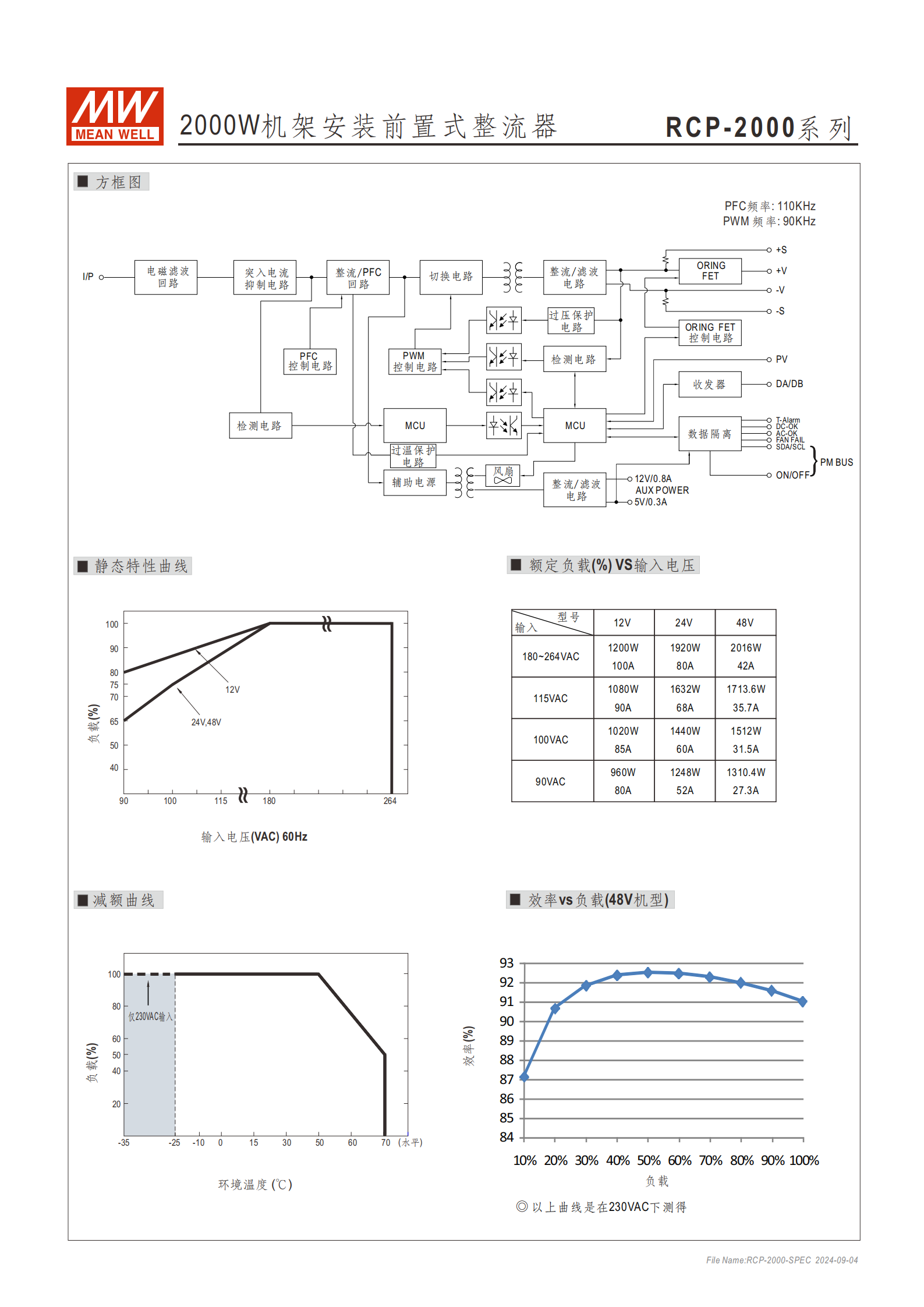

• 工作溫度：-35~70℃（參考減額曲線）

• 存儲溫度：-40~85℃

• 工作濕度：20~90% RH 無冷凝；存儲濕度 10~95% RH

• 溫度系數：±0.03%/℃（0~50℃）

• 海拔適應：超過 2000 米時，有風扇機型環境溫度每 1000 米下降 5℃

2. 安全與電磁兼容

• 發射：EN55032 (CISPR32) Class A/B、BS EN/EN61000-3-2 等

• 抗擾度：ESD Level 3（8KV 空氣 / 4KV 接觸）、Surge Level 4（4KV 線地）等

• 安全規范：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 認證通過

• 耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:0.7KVDC

• 絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG:100M Ohms / 500VDC / 25℃ / 70% RH

• 電磁兼容：

四、機構與接口細節

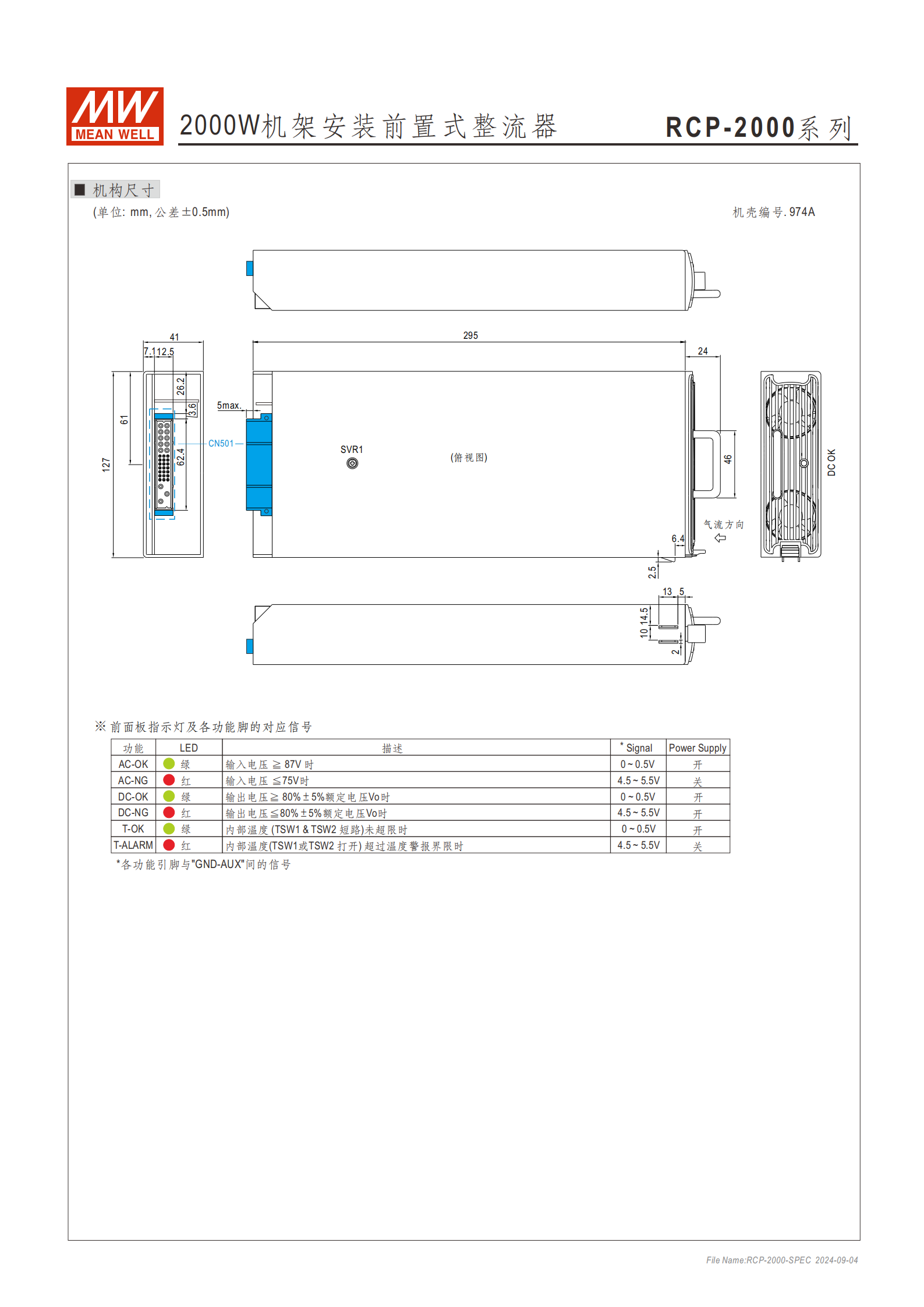

1. 指示燈與信號

   功能	LED 顏色	觸發條件	信號電壓
   AC-OK	綠	輸入電壓≧87V	0~0.5V
   AC-NG	紅	輸入電壓≦75V	4.5~5.5V
   DC-OK	綠	輸出電壓≧80%±5% 額定值	0~0.5V
   DC-NG	紅	輸出電壓≦80%±5% 額定值	4.5~5.5V
   T-OK	綠	內部溫度未超限（TSW1&TSW2 短路）	0~0.5V
   T-ALARM	紅	內部溫度超限（TSW1 或 TSW2 打開）	4.5~5.5V

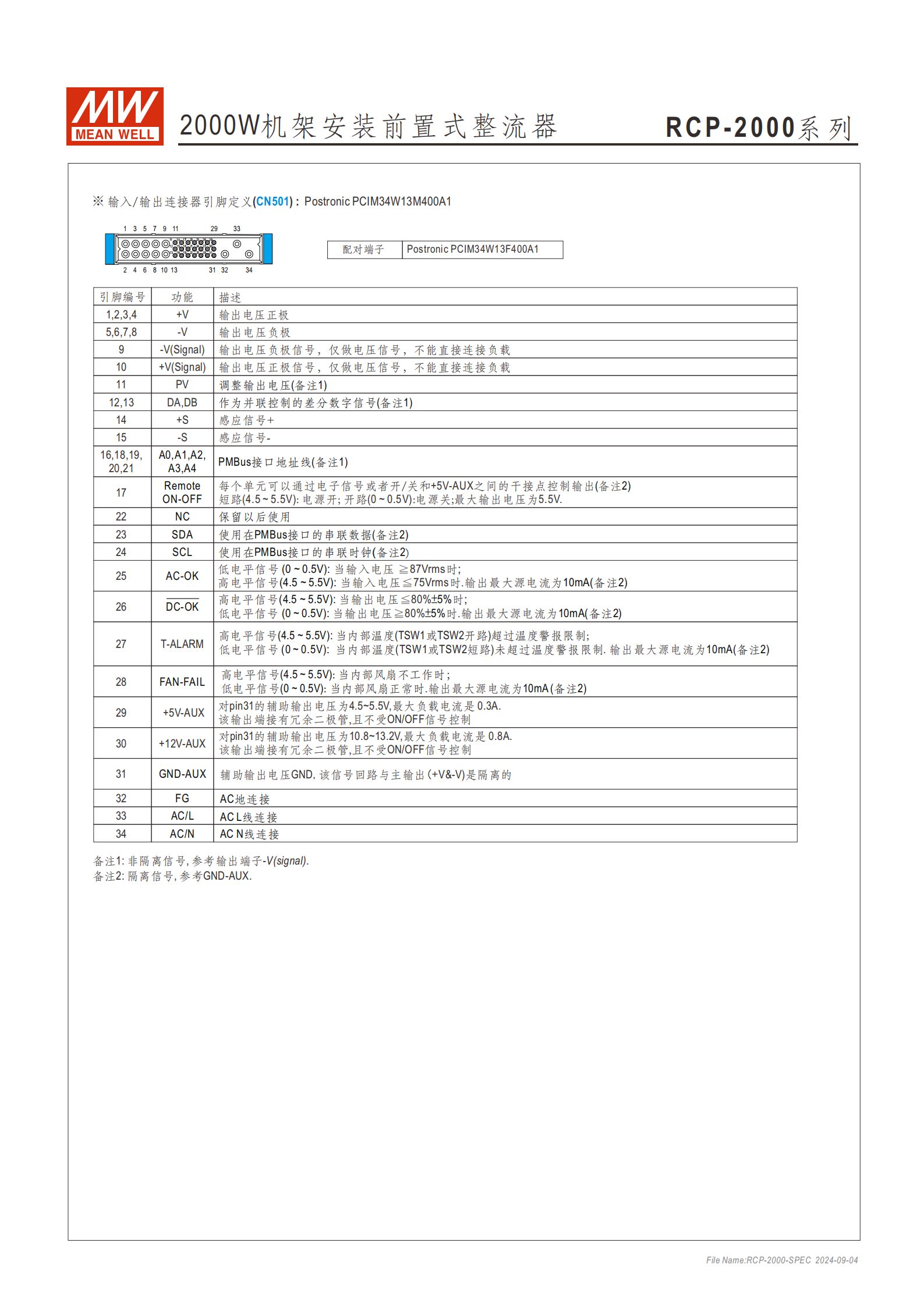

2. 引腳定義（核心引腳）

   引腳編號	功能	關鍵描述
   1-4	+V	輸出電壓正極
   5-8	-V	輸出電壓負極
   11	PV	調整輸出電壓（非隔離信號）
   14-15	+S/-S	感應信號，支持線壓降補償
   17	Remote ON-OFF	遙控開 / 關，短路開機、開路關機
   23-24	SDA/SCL	PMBus 接口的串聯數據 / 時鐘（隔離信號）
   29	+5V-AUX	輔助輸出 4.5~5.5V，最大 0.3A
   30	+12V-AUX	輔助輸出 10.8~13.2V，最大 0.8A
   33-34	AC/L/AC/N	交流輸入線連接

4. 關鍵問題與答案

問題 1：RCP-2000 系列電源的核心輸出規格（電壓、電流、功率）及調整范圍是什么？

答案：該系列電源的核心輸出規格與調整范圍如下：

問題 2：RCP-2000 系列具備哪些關鍵保護功能，對應的保護機制是什么？

答案：該系列電源擁有四重核心保護功能，具體機制如下：

1. 過負載保護：采用恒流限制模式，當負載達到額定輸出功率的 105~125% 時，5 秒后自動關斷輸出，重啟電源即可恢復；

2. 過電壓保護：當輸出電壓超過設定閾值（12V 機型 14.7~17.5V、24V 機型 29.5~35V、48V 機型 57.6~67.2V）時，關斷輸出電壓，重啟后恢復；

3. 過溫度保護：內部溫度超限時自動關斷輸出，待溫度下降后無需手動操作即可自動恢復；

4. 短路保護：內置短路保護電路，發生短路時快速響應，避免設備損壞；同時，漏電流控制在 < 1.1mA/230VAC，符合安全規范。

問題 3：RCP-2000 系列的核心應用場景及適配該場景的關鍵功能有哪些？

答案：核心應用場景及對應關鍵功能如下：
