RCB-1600 系列是一款1600W 單組輸出、1U 低外型（41mm） 的機架安裝前置式電池充電器，支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛） 充電，具備國際通用全范圍交流輸入（90~264VAC）、主動式 PFC 功能、三段式可編程充電曲線，可通過內部電位器、PMBus/CANBus（CANBus 可選）調整輸出電壓（額定電壓 75%~125%）和電流（額定電流 20%~100%），均流可達 8000W，擁有電池低電壓、短路、過溫等多重保護，適用于大型直流 UPS、船舶充電系統等場景，提供5 年保固。
| 項目 | 詳情 |
|---|---|
| 產品名稱 | 1600W 機架安裝前置式電池充電器（RCB-1600 系列） |
| 外形尺寸 | 3008541mm（LWH），1U 低外型（41mm），適配 19 英寸機架（可配合 RHP-1U 使用） |
| 包裝信息 | 單臺 1.87Kg，6 臺 / 箱（12.2Kg/1.16CUFT） |
| 安規認證 | UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 等 |
| 保固期限 | 5 年 |
二、核心功能與特性
充電適配范圍：支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛）充電。

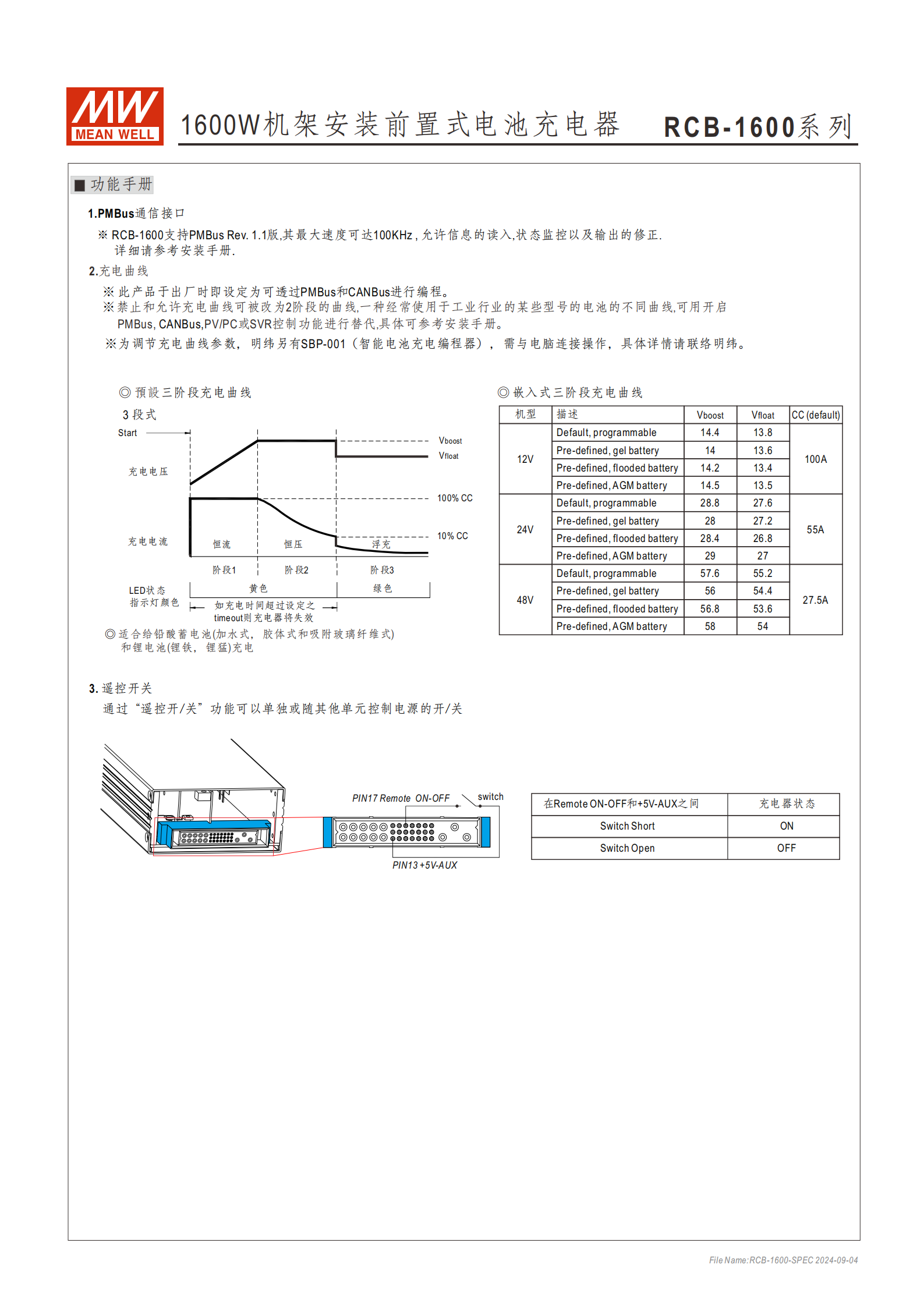

充電曲線：內建預設三段式可編程充電曲線，可通過 PMBus、CANBus、PV/PC 或 SVR 功能模式修改，也可借助 SBP-001 編程器（需電腦連接）調節參數。
通信協議：標準品配備 PMBus 協議，可選配 CANBus 協議。
輸入特性：
交流輸入范圍：90~264VAC，直流輸入 250~370VDC
頻率范圍：47~63Hz
內建主動式 PFC 功能，功率因子 Typ. 0.97（230VAC 滿載）
浪涌輸入：300VAC 5 秒，冷啟動浪涌電流 35A/230VAC
輸出調整功能：

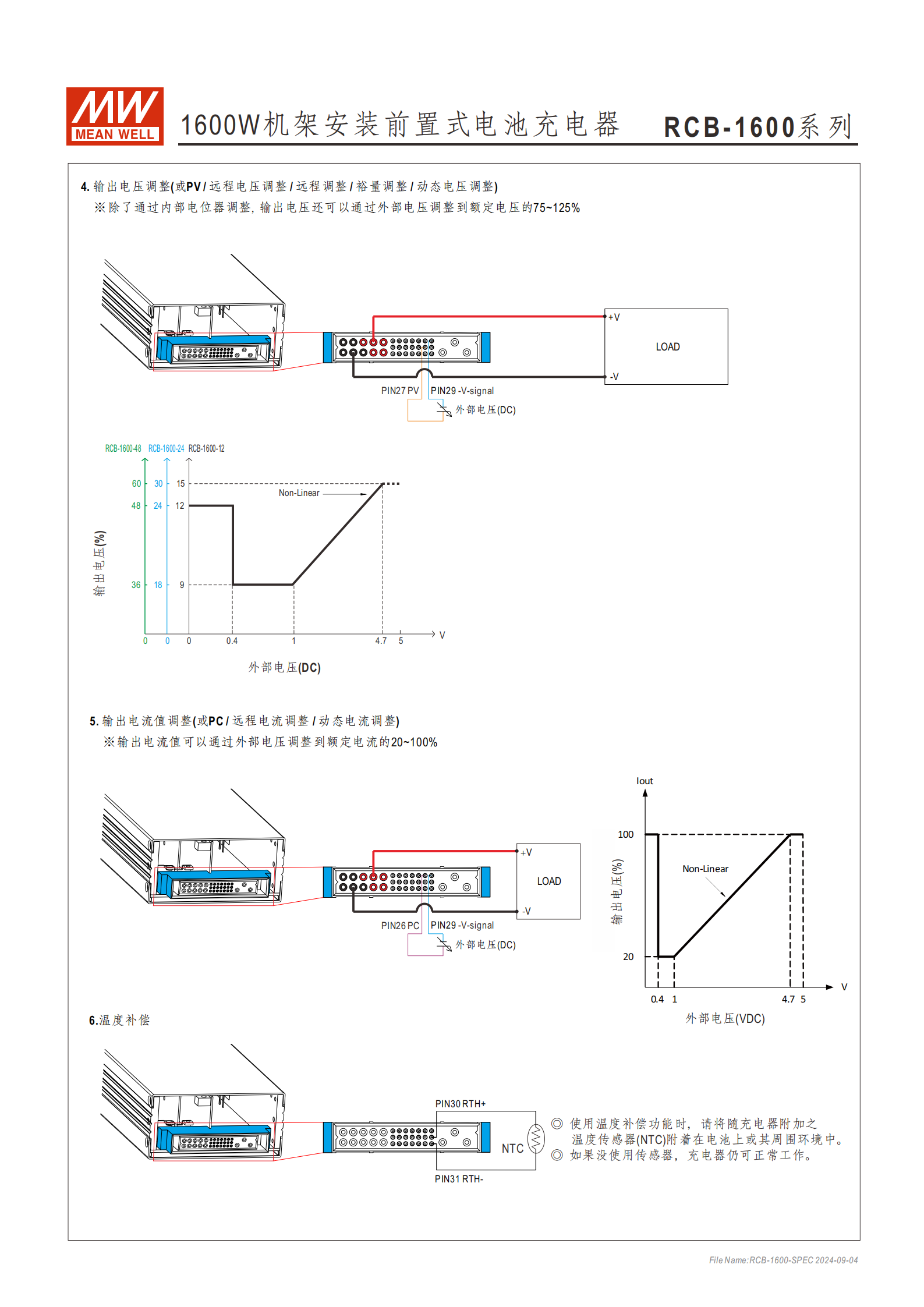

輸出電壓：可在額定電壓的 75%~125% 范圍內調整（支持內部電位器、外部電壓、PMBus/CANBus 控制）
輸出電流：可在額定電流的 20%~100% 范圍內調整（支持相同控制方式）
關鍵輔助功能：
溫度補償：-3mV/°C/cell（12V=6cell；24V=12cell；48V=24cell），需搭配 NTC 傳感器
輔助電源：提供 5V@0.3A、12V@0.8A 輸出，不受 ON/OFF 信號控制
遙控開關：通過電子信號或干觸點控制，短路啟動、開路關閉
熱插拔：具備 OR-ing FET，支持熱插拔
冷卻方式：內建直流風扇強制冷卻
保護機制：涵蓋電池低電壓保護、電池?zé)o連接保護、短路保護、過電壓保護、過溫度保護（過溫時關斷輸出，溫度下降后自動恢復）。

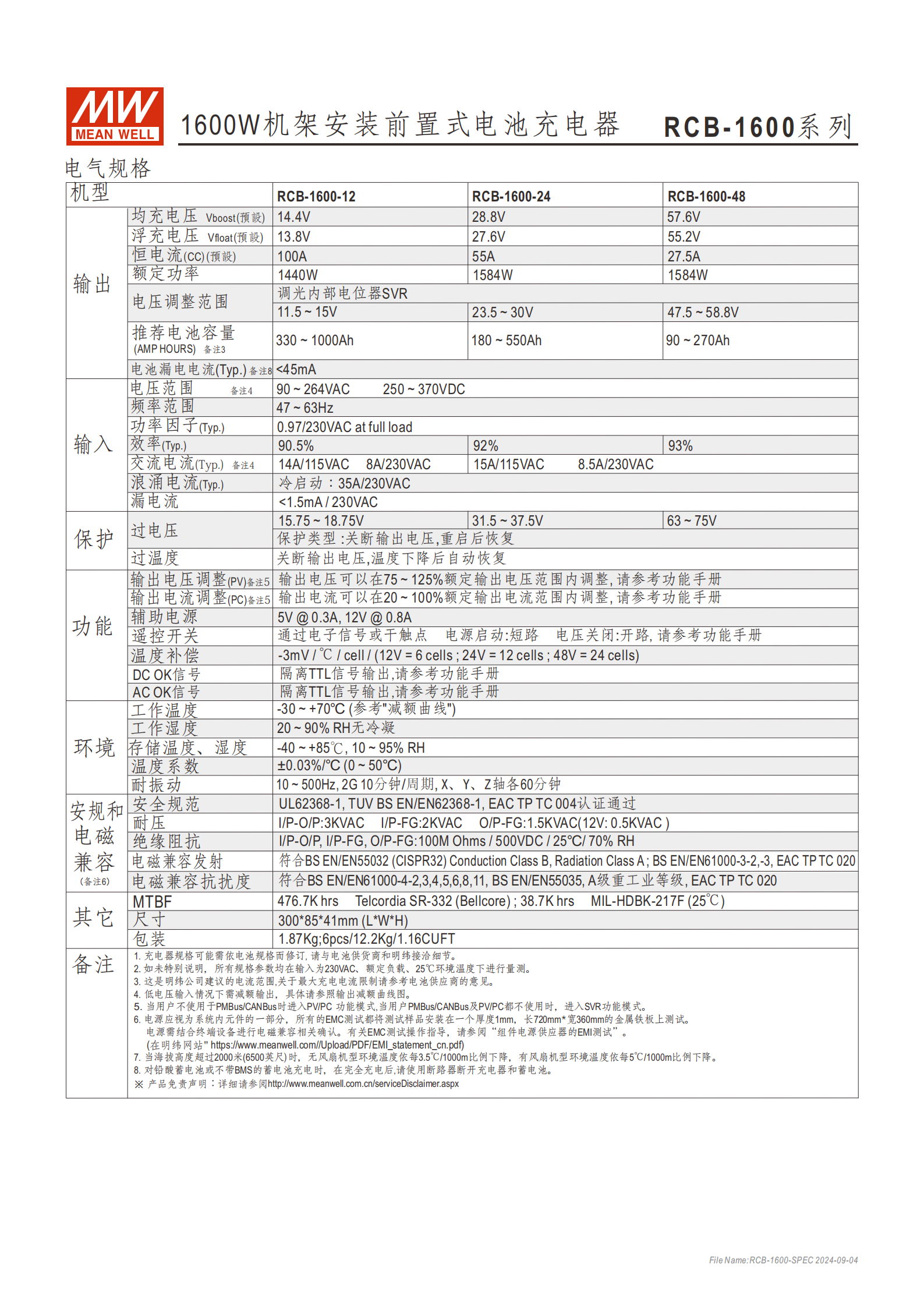

三、核心電氣規格（分機型）
| 機型 | RCB-1600-12 | RCB-1600-24 | RCB-1600-48 |
|---|---|---|---|
| 均充電壓（Vboost，預設） | 14.4V | 28.8V | 57.6V |
| 浮充電壓（Vfloat，預設） | 13.8V | 27.6V | 55.2V |
| 額定恒流（CC，預設） | 100A | 55A | 27.5A |
| 額定功率 | 1440W | 1584W | 1584W |
| 電壓調整范圍 | 11.5~15V | 23.5~30V | 47.5~58.8V |
| 推薦電池容量 | 330~1000Ah | 180~550Ah | 90~270Ah |
| 效率（Typ.） | 90.5% | 92% | 93% |
四、環境與可靠性參數

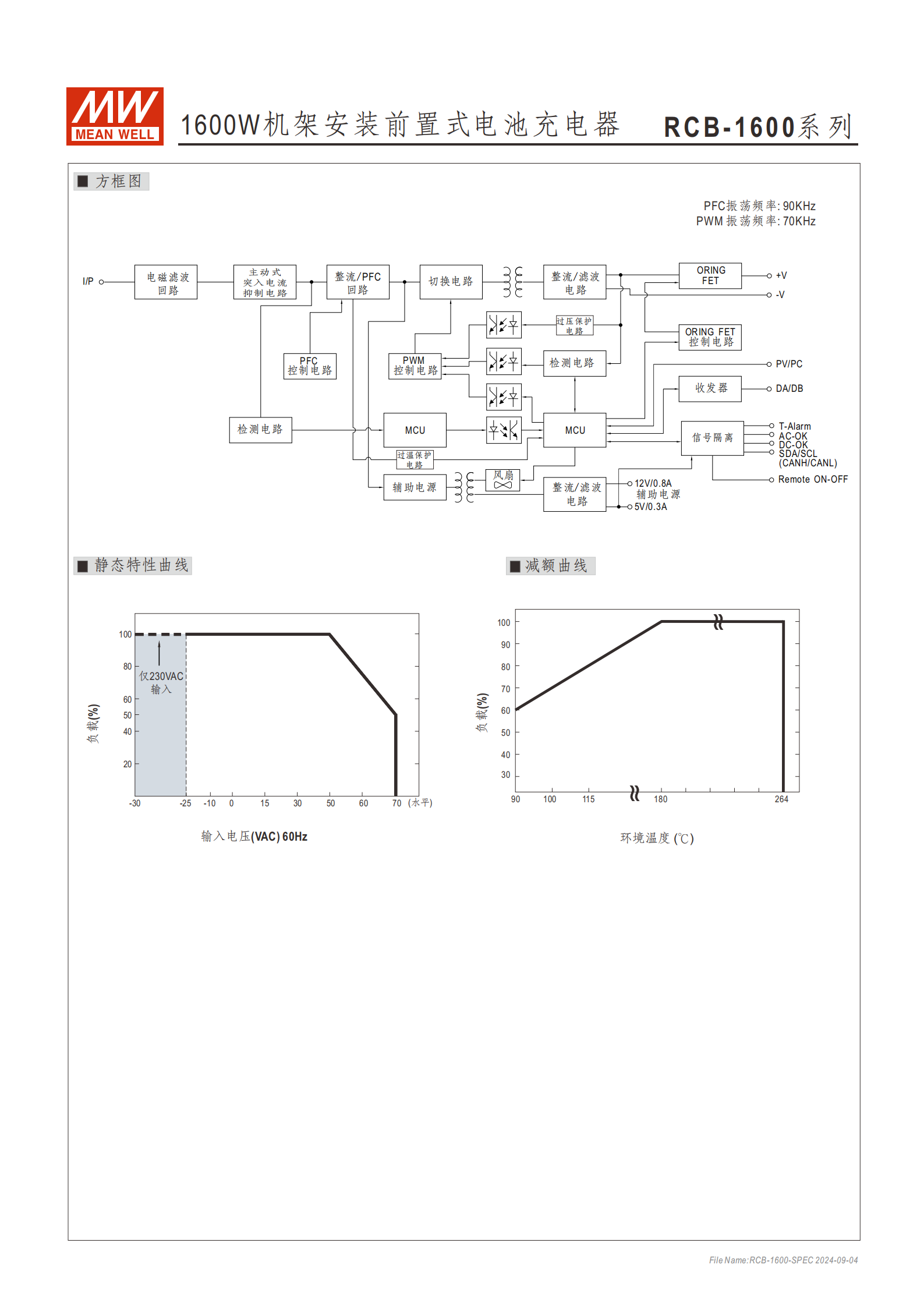

工作溫度：-30~+70℃（參考減額曲線）
工作濕度：20%~90% RH（無冷凝）
存儲溫度 / 濕度：-40~+85℃，10%~95% RH
溫度系數：±0.03%/°C（0~50℃）
耐振動：10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
MTBF：476.7K hrs（Telcordia SR-332）；38.7K hrs（MIL-HDBK-217F，25℃）

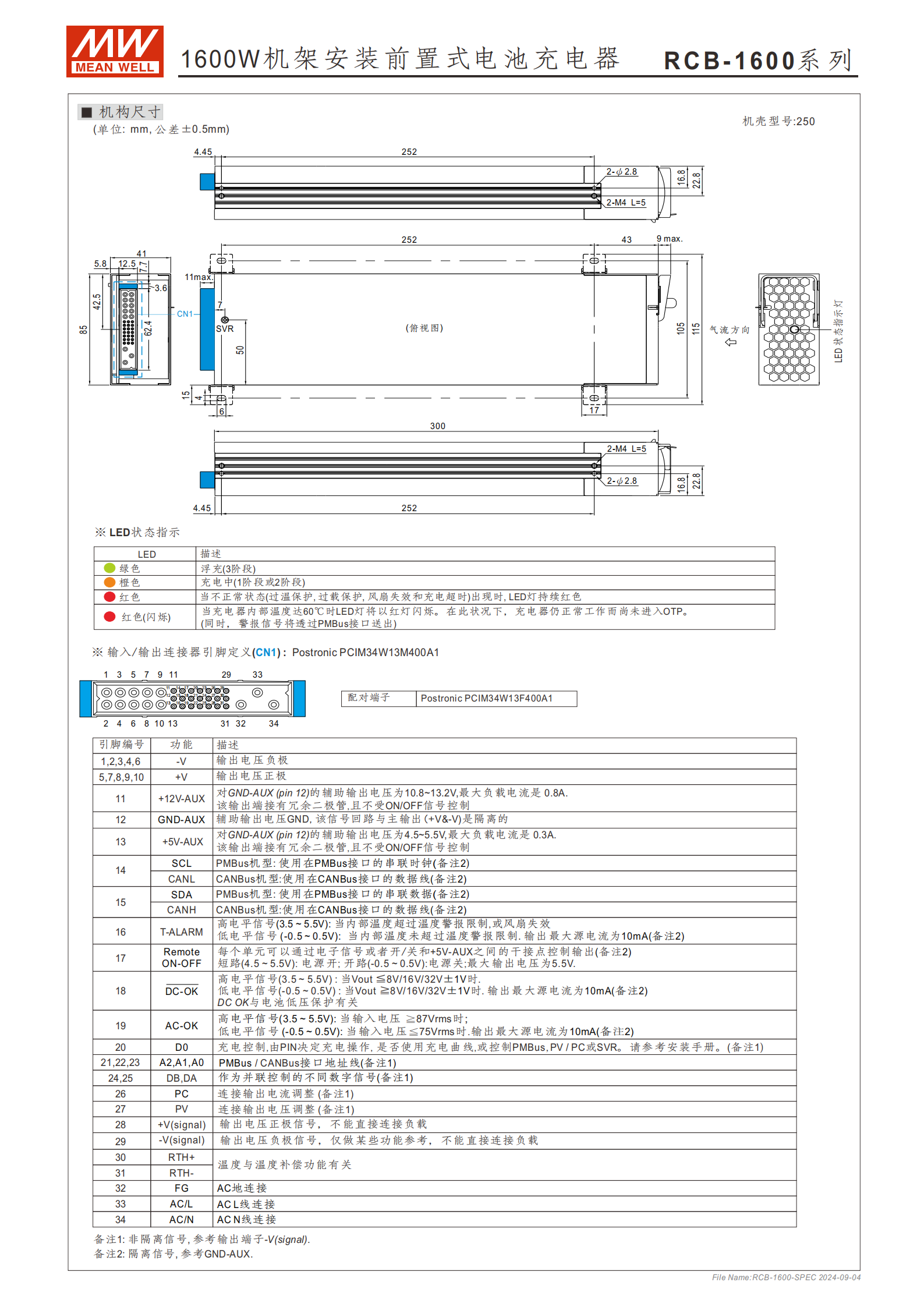

五、LED 狀態指示
| LED 顏色 | 狀態描述 |
|---|---|
| 綠色 | 充電完成（3 階段結束） |
| 橙色 | 充電中（1 階段或 2 階段） |
| 紅色（常亮） | 異常狀態（過溫、過載、風扇失效、充電超時） |
| 紅色（閃爍） | 內部溫度達 60℃（未進入 OTP，正常工作，PMBus 發送警報） |
六、典型應用場景
大型直流 UPS 或緊急備份系統
船舶蓄電池充電系統
電動自行車或汽車充電器站
廢水處理系統、電解系統
4. 關鍵問題
問題 1：RCB-1600 系列充電器支持哪些類型的電池充電？不同機型的核心充電參數（均充電壓、額定電流）有何差異？
答案：支持的電池類型包括鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛）。不同機型核心參數差異如下：
| 機型 | 均充電壓（預設） | 額定恒流（預設） |
|---|---|---|
| RCB-1600-12 | 14.4V | 100A |
| RCB-1600-24 | 28.8V | 55A |
| RCB-1600-48 | 57.6V | 27.5A |
問題 2：RCB-1600 系列的輸出電壓和電流可通過哪些方式調整？調整范圍分別是多少？
答案：輸出電壓和電流的調整方式包括：①內部電位器（SVR）；②外部電壓（PV/PC 功能）；③PMBus 或 CANBus 通信協議（CANBus 為可選）；④當不使用 PMBus/CANBus 時，自動進入 PV/PC 功能模式；若均不使用，則進入 SVR 功能模式。調整范圍：①輸出電壓：額定電壓的 75%~125%；②輸出電流：額定電流的 20%~100%。
問題 3：RCB-1600 系列充電器的保護機制有哪些？異常狀態下 LED 指示燈如何反饋？
答案：保護機制包括電池低電壓保護、電池?zé)o連接保護、短路保護、過電壓保護、過溫度保護（過溫時關斷輸出，溫度下降后自動恢復）。LED 指示燈反饋：①紅色常亮：出現過溫保護、過載保護、風扇失效、充電超時等不正常狀態；②紅色閃爍：充電器內部溫度達 60℃（未進入 OTP，仍正常工作，同時通過 PMBus 接口發送警報信號）。
