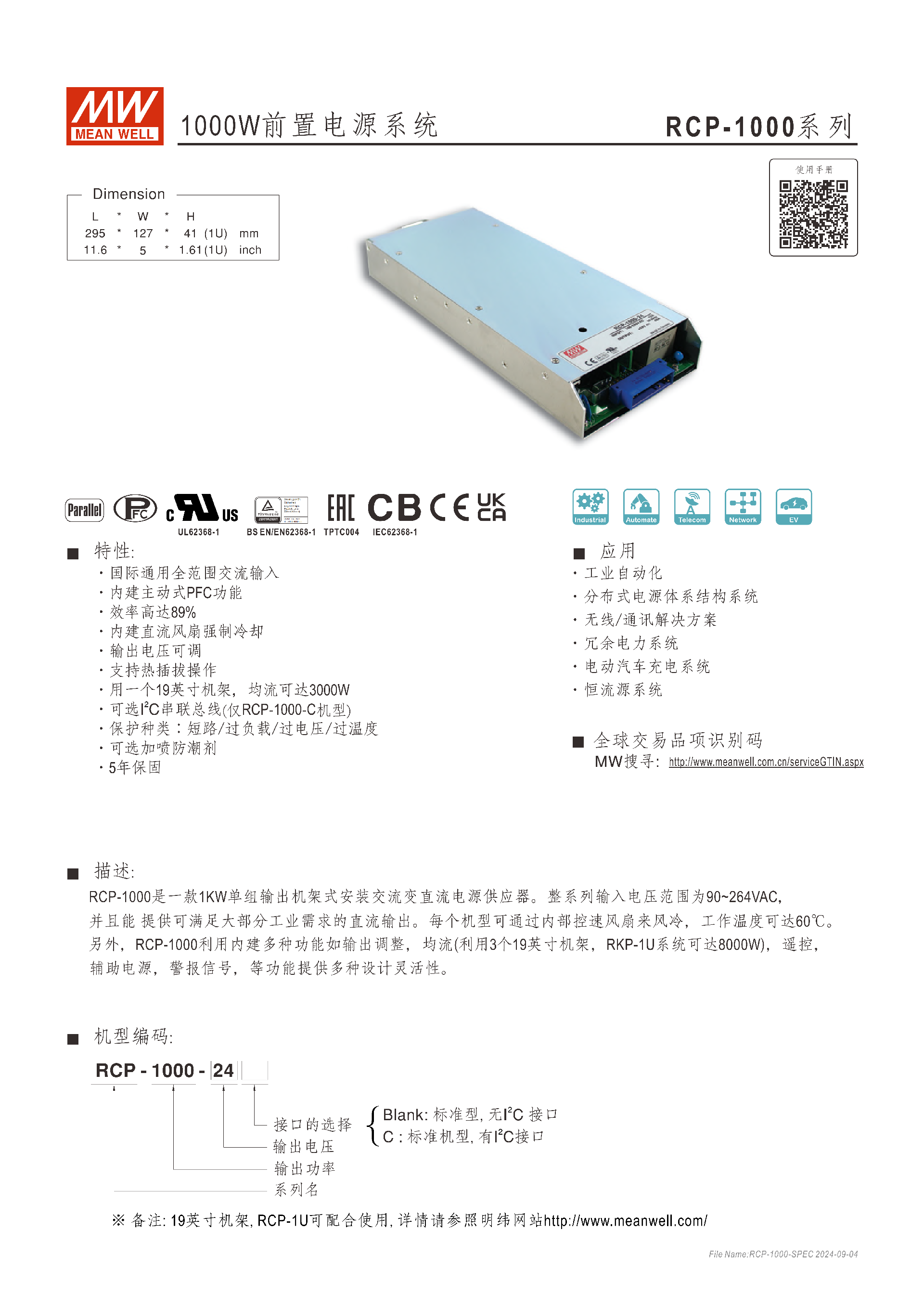

RCP-1000 系列是 1KW 單組輸出機架式交流變直流電源供應器，輸入電壓范圍 90~264VAC，工作溫度 - 20~+60°C，效率高達 89%，包含 RCP-1000-12（12V/60A/720W）、RCP-1000-24（24V/40A/960W）、RCP-1000-48（48V/21A/1008W）三款機型，具備輸出電壓可調、均流、遙控、輔助電源、多重保護（短路 / 過負載 / 過電壓 / 過溫度） 等功能，支持熱插拔和 19 英寸機架安裝（3 臺均流可達 3000W，RKP-1U 系統可達 8000W），可選 I2C 串聯總線（僅 C 機型）和防潮劑，通過多項國際安全認證，5 年保固，廣泛應用于工業自動化、通訊、電動汽車充電等領域。
一、產品基礎信息
| 項目 | 關鍵信息 |
|---|---|
| 產品名稱 | 1000W 前置電源系統（RCP-1000 系列） |
| 產品類型 | 單組輸出機架式交流變直流（AC-DC）電源供應器 |
| 核心優勢 | 國際通用全范圍輸入、主動式 PFC、效率高達 89%、支持熱插拔、多重保護、5 年保固 |
| 認證標準 | UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 |
| 可選配置 | I2C 串聯總線（僅 RCP-1000-C 機型）、加噴防潮劑 |
二、核心電氣規格
（1）輸出參數（三款機型對比）
| 參數 | RCP-1000-12 | RCP-1000-24 | RCP-1000-48 |
|---|---|---|---|
| 直流電壓 | 12V（調整范圍 11.6~12.4V） | 24V（調整范圍 23.2~24.8V） | 48V（調整范圍 46.3~49.7V） |
| 額定電流 | 60A | 40A | 21A |
| 電流范圍 | 0~60A | 0~40A | 0~21A |
| 額定功率 | 720W | 960W | 1008W |
| 紋波與噪聲（最大） | 150mVp-p | 200mVp-p | 300mVp-p |
| 電壓精度 | ±1.0% | ±1.0% | ±1.0% |
| 線性 / 負載調整率 | ±0.5% | ±0.5% | ±0.5% |
（2）輸入?yún)?shù)
電壓范圍：90~264VAC（對應直流 127~370VDC）
頻率范圍：47~63Hz
交流電流（典型值）：115VAC 時 8.5A/10.5A/11A；230VAC 時 4.5A/5.5A/5.5A（對應三款機型）
浪涌電流（冷啟動）：50A
漏電流：<1.1mA/230VAC
（3）保護功能
| 保護類型 | 特性 |
|---|---|
| 過負載 | 恒流限制模式，異常移除后自動恢復（觸發閾值：額定功率 105~125%） |
| 過電壓 | 關斷輸出，重啟后恢復（閾值：13.2~16.2V/26.4~32.4V/52.8~64.8V） |
| 過溫度 | 關斷輸出，溫度下降后自動恢復 |
| 短路保護 | 內置短路保護機制 |
三、結構與安裝
尺寸（LWH）：29512741mm（公差 ±0.5mm）
重量：單機 1.93Kg；包裝規格 6pcs/12.6Kg/1.04CUFT
安裝方式：19 英寸機架安裝，支持并聯均流（3 臺可達 3000W，RKP-1U 系統可達 8000W）
氣流方向：按指定散熱方向設計
連接器：Postronic PCIB24W9M400A1（CN501），共 24 個引腳（含輸出正負極、控制信號、輔助電源等）

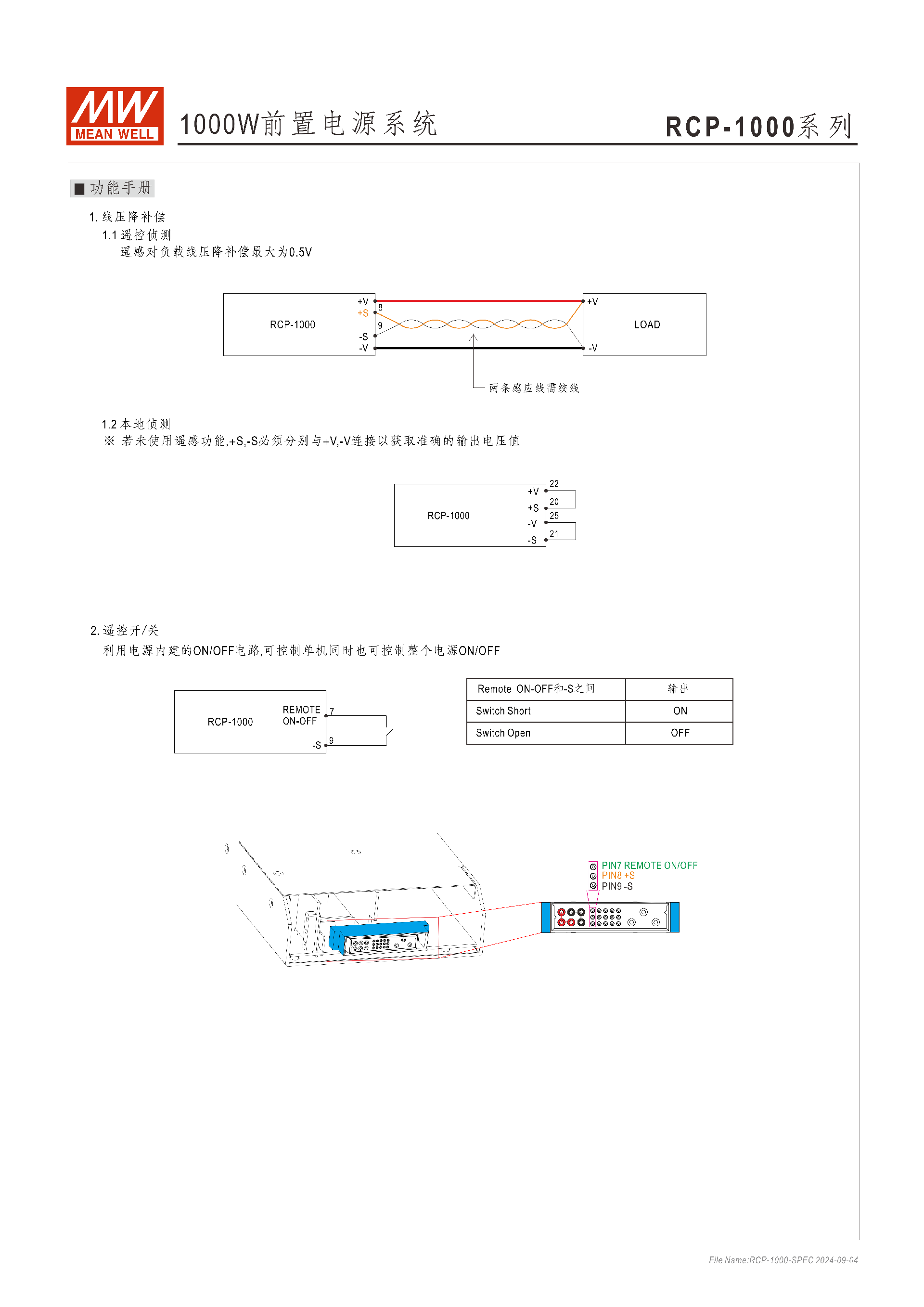

四、核心功能詳解
線壓降補償：遙控偵測可補償線壓降達 0.5V，未使用時需將 + S/-S 與 + V/-V 短接
遙控開 / 關：通過電子信號或干接點控制，短路 = 開機，開路 = 關機（對應 PIN7 引腳）
輸出電壓調整：范圍 90~110% 額定輸出，需通過 R1/R2 電阻搭配調整（三款機型電阻參數不同）
輔助電源：5V@0.3A（不受 ON/OFF 信號控制，與主輸出隔離）
狀態指示：AC-OK（輸入電壓≥82V±4V 點亮）、DC-OK（輸出電壓≥80%±5% 額定值點亮）、T-ALARM（過溫時觸發）
電磁兼容：發射符合 BS EN/EN55032（CISPR32）Class B，抗擾度符合 EN61000 系列標準
五、環境與可靠性

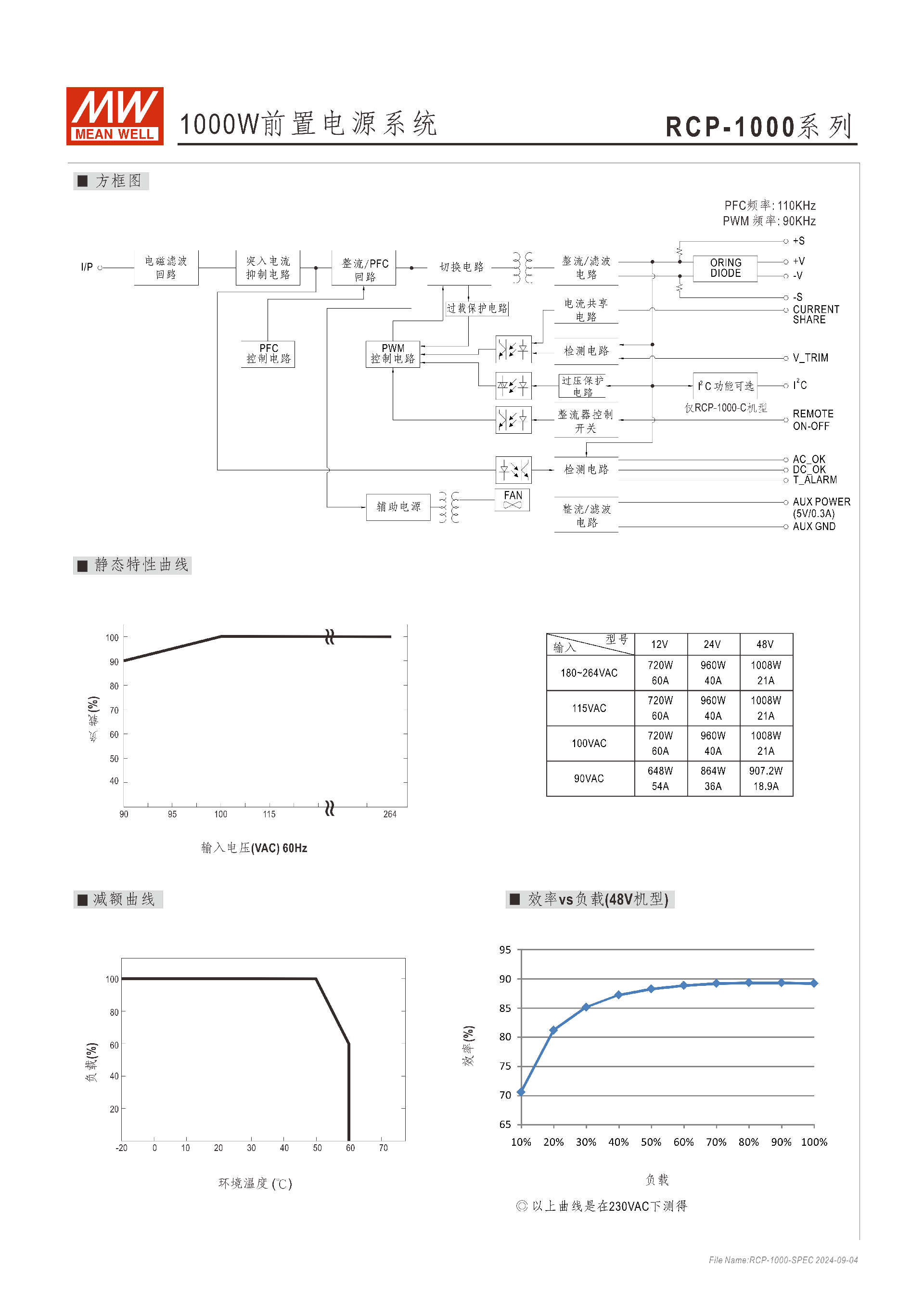

工作溫度：-20~+60°C（需參考減額曲線，低電壓輸入或高海拔需降額）
工作濕度：20~90% RH（無冷凝）
存儲條件：-40~+85°C，10~95% RH
溫度系數：±0.02%/°C（0~50°C）
MTBF：840.8K 小時（Telcordia SR-332）；107.4K 小時（MIL-HDBK-217F，25°C）
六、應用場景
工業自動化系統
分布式電源體系結構
無線 / 通訊解決方案
冗余電力系統
電動汽車充電系統
恒流源系統
4. 關鍵問題及答案
問題 1：RCP-1000 系列三款機型的核心輸出參數（電壓、電流、功率）有何差異？適用場景如何區分？
答案：三款機型的核心輸出參數及適用場景區分如下：
| 機型 | 輸出電壓（調整范圍） | 額定電流 | 額定功率 | 適用場景 |
|---|---|---|---|---|
| RCP-1000-12 | 12V（11.6~12.4V） | 60A | 720W | 低電壓、大電流需求場景，如小型工業控制模塊、低壓傳感器供電 |
| RCP-1000-24 | 24V（23.2~24.8V） | 40A | 960W | 中壓常規場景，如通訊設備、分布式電源節點 |
| RCP-1000-48 | 48V（46.3~49.7V） | 21A | 1008W | 高壓大功率場景，如電動汽車充電系統、冗余電力系統 |
問題 2：RCP-1000 系列的核心保護功能有哪些？觸發條件和恢復機制是什么？
答案：核心保護功能、觸發條件及恢復機制如下：
過負載保護：觸發條件為負載達到額定功率的 105~125%，保護模式為恒流限制，恢復機制為移除異常負載后自動恢復；
過電壓保護：觸發閾值分別為 13.2~16.2V（12V 機型）、26.4~32.4V（24V 機型）、52.8~64.8V（48V 機型），保護模式為關斷輸出，恢復機制為重啟電源；
過溫度保護：觸發條件為內部溫度超過安全閾值，保護模式為關斷輸出，恢復機制為溫度下降后自動恢復；
短路保護：內置短路保護機制，可快速響應短路故障，避免設備損壞。
問題 3：RCP-1000 系列的安裝與擴展特性如何？并聯均流的最大容量的是多少？高海拔環境使用有何限制？
答案：
安裝特性：支持 19 英寸機架安裝，單機尺寸 29512741mm，重量 1.93Kg，支持熱插拔操作，便于系統維護；
擴展特性：支持并聯均流，3 臺 19 英寸機架并聯可達 3000W，搭配 RKP-1U 系統最大可擴展至 8000W，部分機型（C 機型）支持 I2C 串聯總線，便于多設備聯動控制；
高海拔使用限制：海拔超過 2000 米時，無風扇機型環境溫度需按 3.5°C/1000m 比例下降，帶風扇機型需按 5°C/1000m 比例下降，避免因散熱效率降低導致設備故障。
