RCP-1600 系列是 1.6KW 單組輸出機架安裝前置式交流變直流電源供應器，采用 1U 低外型設計，功率密度達 325W/in3，輸入電壓范圍覆蓋 90~264VAC/250~370VDC，支持 PMBus（標準）或 CANBus（可選）通訊協議，輸出電壓有 12V、24V、48V 三種規格，對應額定電流 125A、67A、33.5A，效率最高達 93%，具備主動式 PFC、熱插拔、均流（最高 24000W）、多重保護（短路 / 過負載等）及輸出電壓 / 恒流值可調等功能，工作溫度范圍 - 30~+70℃，適用于工業自動化、通訊、電動汽車充電等場景，提供 5 年保固。
| 項目 | 詳情 |
|---|---|
| 產品名稱 | 1600W 機架安裝前置式整流器 |
| 系列型號 | RCP-1600 系列 |
| 產品類型 | 單組輸出 AC-DC 電源供應器 |

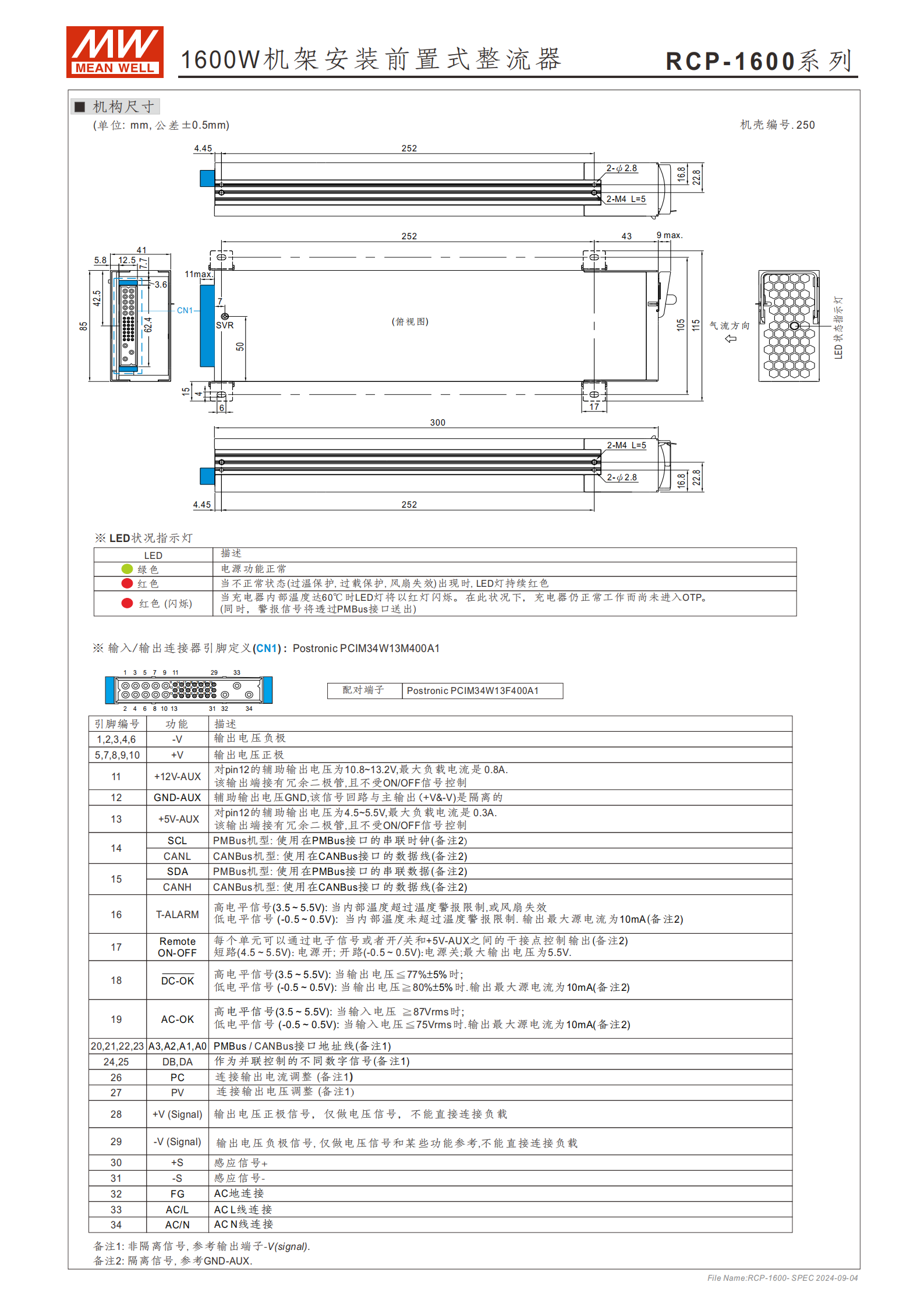

| 外形設計 | 1U 低外型，尺寸 3008541mm（LWH），重量 1.87Kg |
| 功率密度 | 325W/in3 |
| 包裝規格 | 6pcs/12.2Kg/1.16CUFT |
| 保固期限 | 5 年 |
| 適配配件 | 19 英寸 RHP-1U 機架、RKP-CMU1 控制監控單元 |

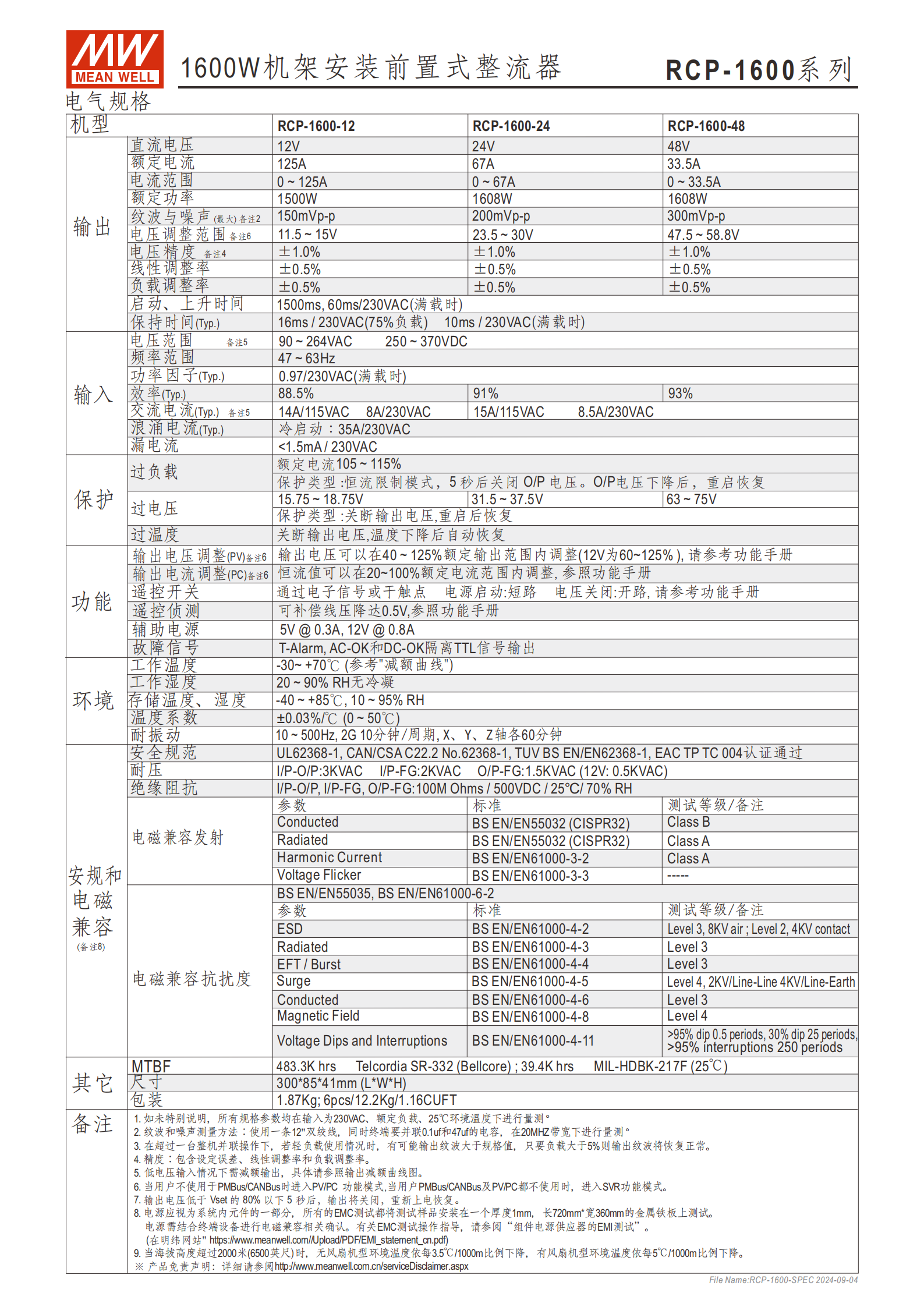

二、電氣規格
（1）輸入?yún)?shù)
電壓范圍：90~264VAC（交流）、250~370VDC（直流），可承受 300VAC 5 秒浪涌輸入
頻率范圍：47~63Hz
功率因子：Typ. 0.97（230VAC 滿載時）
交流電流：14A/115VAC、8A/230VAC（Typ.）
浪涌電流：冷啟動 35A/230VAC，Typ. 15A/115VAC、8.5A/230VAC
漏電流：<1.5mA/230VAC
（2）輸出參數
| 機型 | RCP-1600-12 | RCP-1600-24 | RCP-1600-48 |
|---|---|---|---|
| 直流電壓 | 12V（調整范圍 11.5~15V） | 24V（調整范圍 23.5~30V） | 48V（調整范圍 47.5~58.8V） |
| 額定電流 | 125A | 67A | 33.5A |
| 電流范圍 | 0~125A | 0~67A | 0~33.5A |
| 額定功率 | 1500W | 1608W | 1608W |
| 紋波與噪聲（最大） | 150mVp-p | 200mVp-p | 300mVp-p |
| 電壓精度（線性調整率） | ±1.0% | ±1.0% | ±1.0% |
| 負載調整率 | ±0.5% | ±0.5% | ±0.5% |
| 啟動上升時間（230VAC 滿載） | 1500ms，60ms | - | - |
| 保持時間（Typ. 230VAC） | 16ms（75% 負載）、10ms（滿載） | - | - |

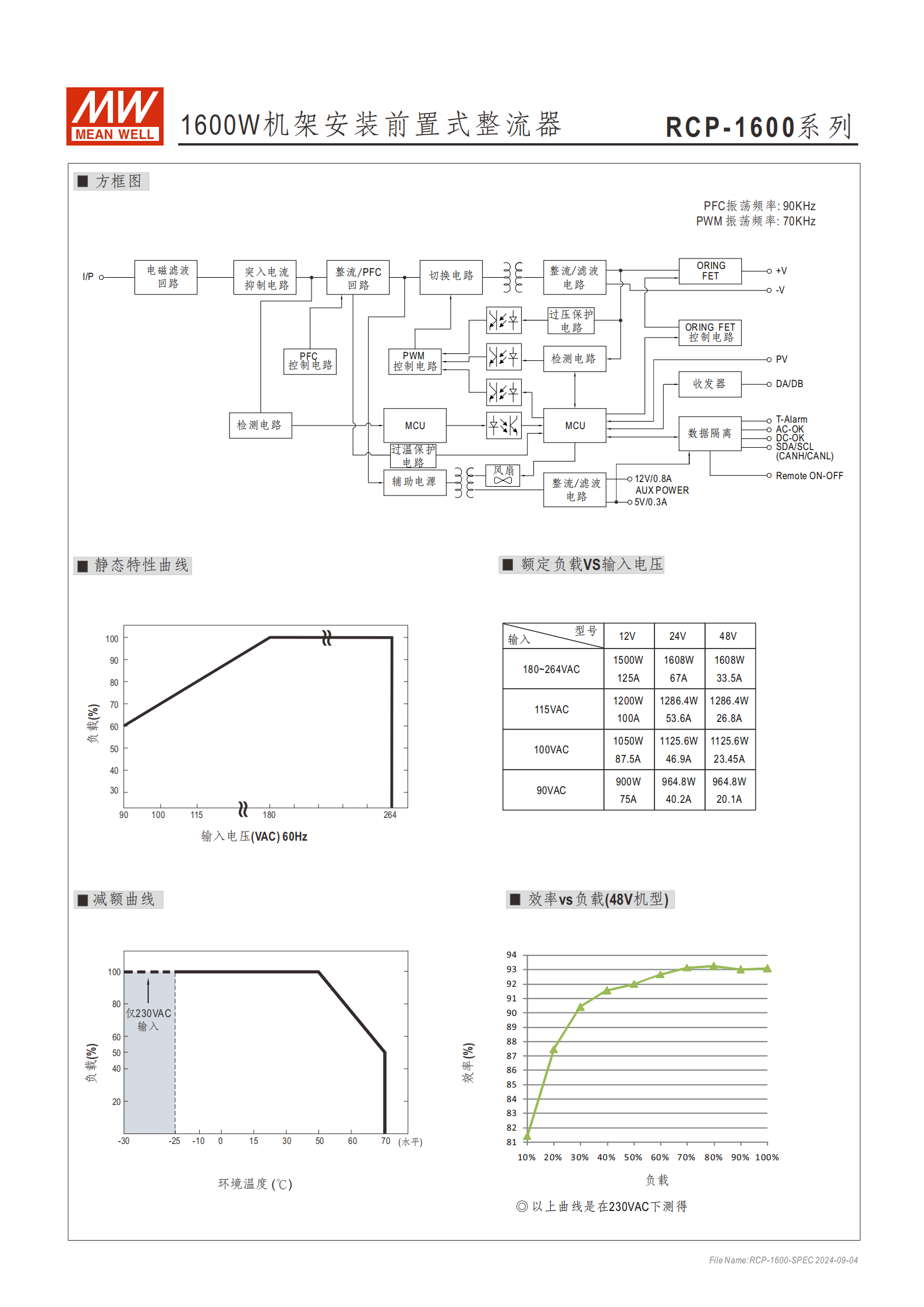

（3）效率表現
典型效率：RCP-1600-12 為 88.5%，RCP-1600-48 達93%（230VAC 環境下）
三、核心功能與特性
通訊協議：支持 PMBus Rev. 1.1（標準品，最大速度 100KHz），可選 CANBus 協議
關鍵功能
主動式 PFC 功能：提升電能利用率
熱插拔操作：內建 OR-ing FET，支持熱插拔
均流功能：多臺并聯均流，19 英寸支架最大支持 8000W，3 個機架配合 RHP-1U 系統可達24000W
強制冷卻：內建直流控速風扇
可選防潮：加噴防潮劑
調整功能
輸出電壓調整（PV）：40~125% 額定輸出范圍（12V 機型為 60~125%），通過外部 DC 電壓控制

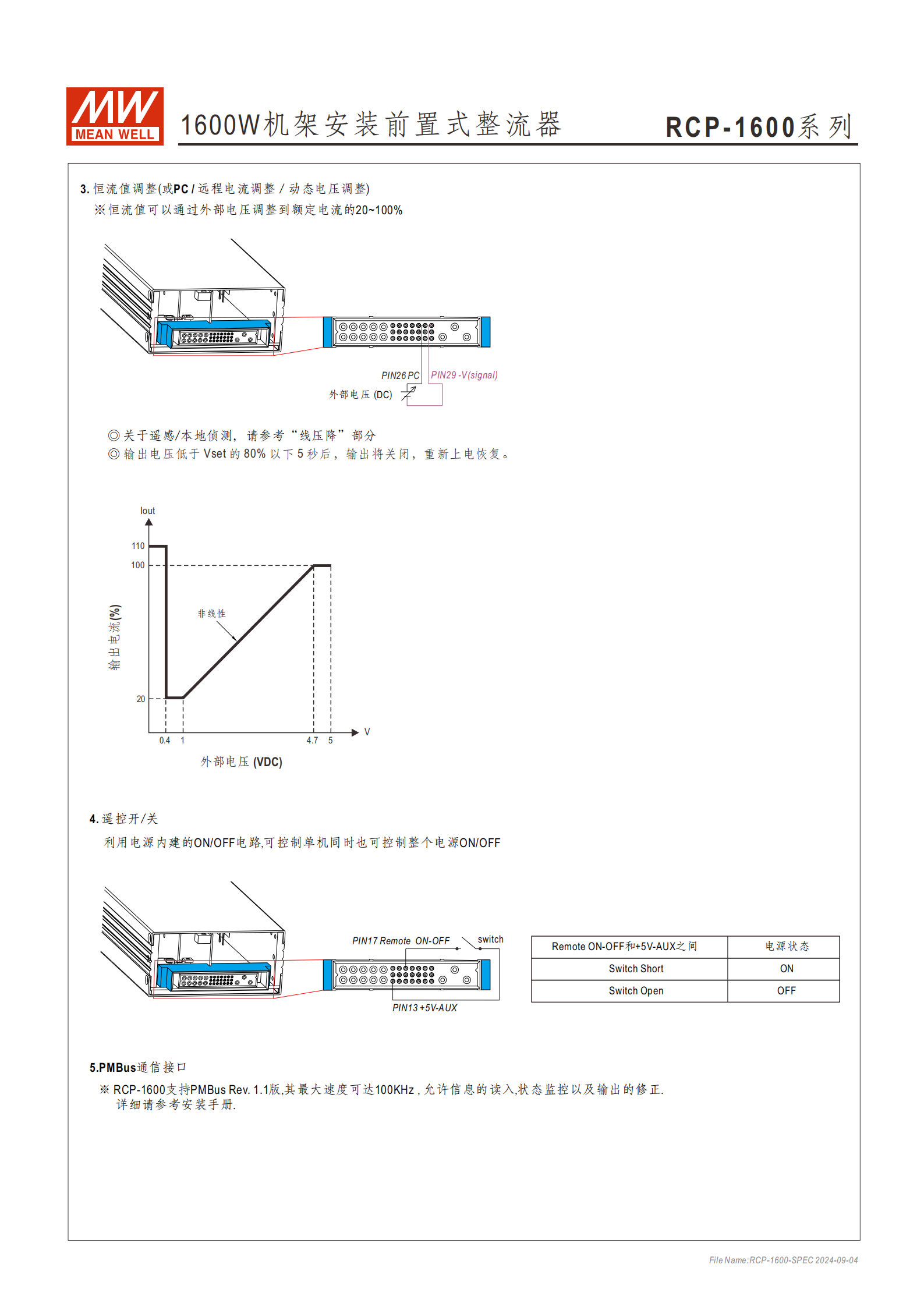

恒流值調整（PC）：20~100% 額定電流范圍，通過外部 DC 電壓控制
控制功能
遙控開關：通過電子信號或干觸點控制，短路啟動（ON）、開路關閉（OFF）

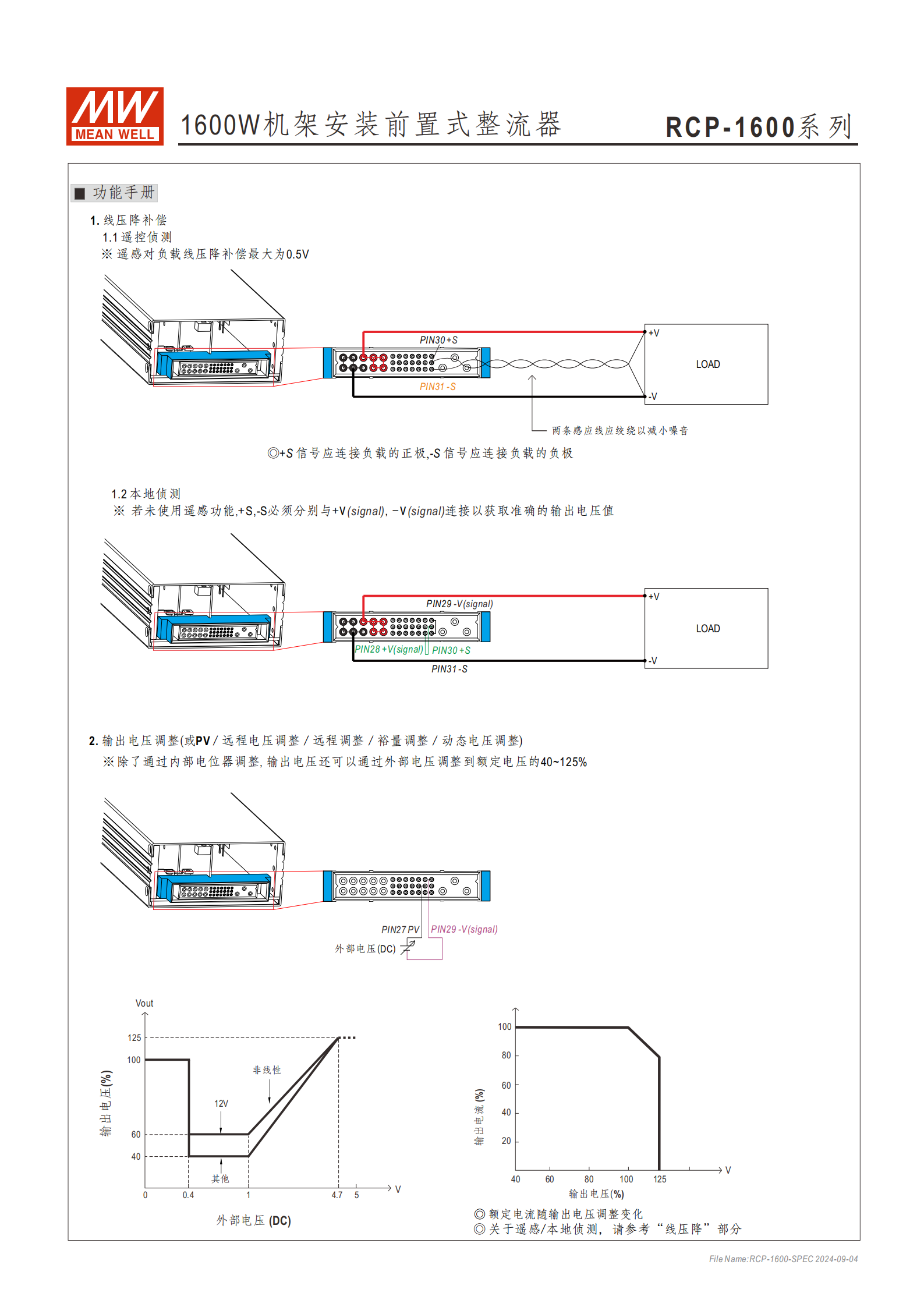

遙控偵測：可補償線壓降達0.5V，感應線需絞繞減噪；未使用時 + S/-S 需分別與 + V/-V 連接
輔助電源：提供 5V@0.3A、12V@0.8A 輸出，不受 ON/OFF 信號控制
保護功能
過負載保護：恒流限制模式，105~115% 額定電流時啟動，5 秒后關閉輸出，重啟恢復
過電壓保護：觸發電壓 15.75~18.75V（12V 機型）、31.5~37.5V（24V 機型）、63~75V（48V 機型）
過溫度保護：關斷輸出，溫度下降后自動恢復或重啟恢復
短路保護：具備短路保護機制（文檔未明確觸發條件，屬默認保護）
四、環境與認證
環境參數
工作溫度：-30~+70℃（參考減額曲線）
工作濕度：20~90% RH，無冷凝
存儲溫度 / 濕度：-40~+85℃，10~95% RH
溫度系數：±0.03%/℃（0~50℃）
耐振動：10~500Hz，2G，10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
海拔適應：超過 2000 米時，有風扇機型環境溫度每 1000 米下降 5℃
安全與電磁兼容認證
安全規范：UL62368-1、CANCSA C22.2 No 62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
耐壓：I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC（12V 機型為 0.5KVAC）
絕緣阻抗：100M Ohms/500VDC/25℃/70% RH（I/P-O/P、I/P-FG、O/P-FG）
電磁兼容：發射符合 BS EN/EN55032（CISPR32）Class B（傳導）、Class A（輻射）；抗擾度符合 BS EN/EN55035、BS EN/EN61000-6-2 等標準
五、應用場景
工業自動化裝置
分布式電源體系結構系統
無線 / 通訊解決方案
冗余電力系統
電動汽車充電系統
恒流源系統
4. 關鍵問題
問題 1：RCP-1600 系列電源的核心輸出規格有哪些，不同機型的關鍵參數差異是什么？
答案：該系列電源為單組輸出 AC-DC 電源，核心輸出規格如下：
| 機型 | 輸出電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 紋波噪聲（最大） |
|---|---|---|---|---|---|
| RCP-1600-12 | 12V | 125A | 1500W | 11.5~15V（60~125% 額定值） | 150mVp-p |
| RCP-1600-24 | 24V | 67A | 1608W | 23.5~30V（40~125% 額定值） | 200mVp-p |
| RCP-1600-48 | 48V | 33.5A | 1608W | 47.5~58.8V（40~125% 額定值） | 300mVp-p |
| 核心差異集中在輸出電壓、額定電流及對應紋波噪聲，24V 和 48V 機型功率更高（1608W），12V 機型電壓調整下限更嚴格（60% 額定值）。 |
問題 2：RCP-1600 系列電源的核心功能與保護機制有哪些，適用于哪些關鍵場景？
答案：核心功能包括：①通訊協議（PMBus 標準、CANBus 可選）；②均流功能（多臺并聯最大 24000W）；③輸出調整（電壓 40~125%、恒流值 20~100%）；④遙控開關、線壓降補償（0.5V）、輔助電源輸出（5V@0.3A、12V@0.8A）；⑤主動式 PFC（效率最高 93%）和熱插拔。保護機制涵蓋過負載（恒流限制 + 5 秒關斷）、過電壓（分級觸發）、過溫度（關斷后自動 / 重啟恢復）、短路保護。適用于對電源穩定性、可擴展性要求高的場景，如工業自動化、通訊基站、電動汽車充電、冗余電力系統、恒流源設備等。
問題 3：RCP-1600 系列電源的環境適應性和安裝使用注意事項有哪些？
答案：環境適應性方面：①工作溫度范圍 - 30~+70℃（需參考減額曲線），存儲溫度 - 40~+85℃；②工作濕度 20~90% RH 無冷凝；③海拔超過 2000 米時，有風扇機型環境溫度每 1000 米下降 5℃；④耐振動（10~500Hz，2G）。安裝使用注意事項：①需配合 19 英寸 RHP-1U 機架或 RKP-CMU1 控制單元；②遙控偵測未使用時，+S/-S 需分別與 + V/-V 連接以保證電壓準確；③輸出電壓低于設定值 80% 超過 5 秒會自動關斷，需重新上電恢復；④EMC 測試需將電源安裝在 1mm 厚、720mm×360mm 金屬鐵板上，最終需結合終端設備確認兼容性；⑤并聯使用時，輕負載（<5%）可能導致紋波超規，負載≥5% 可恢復正常。
