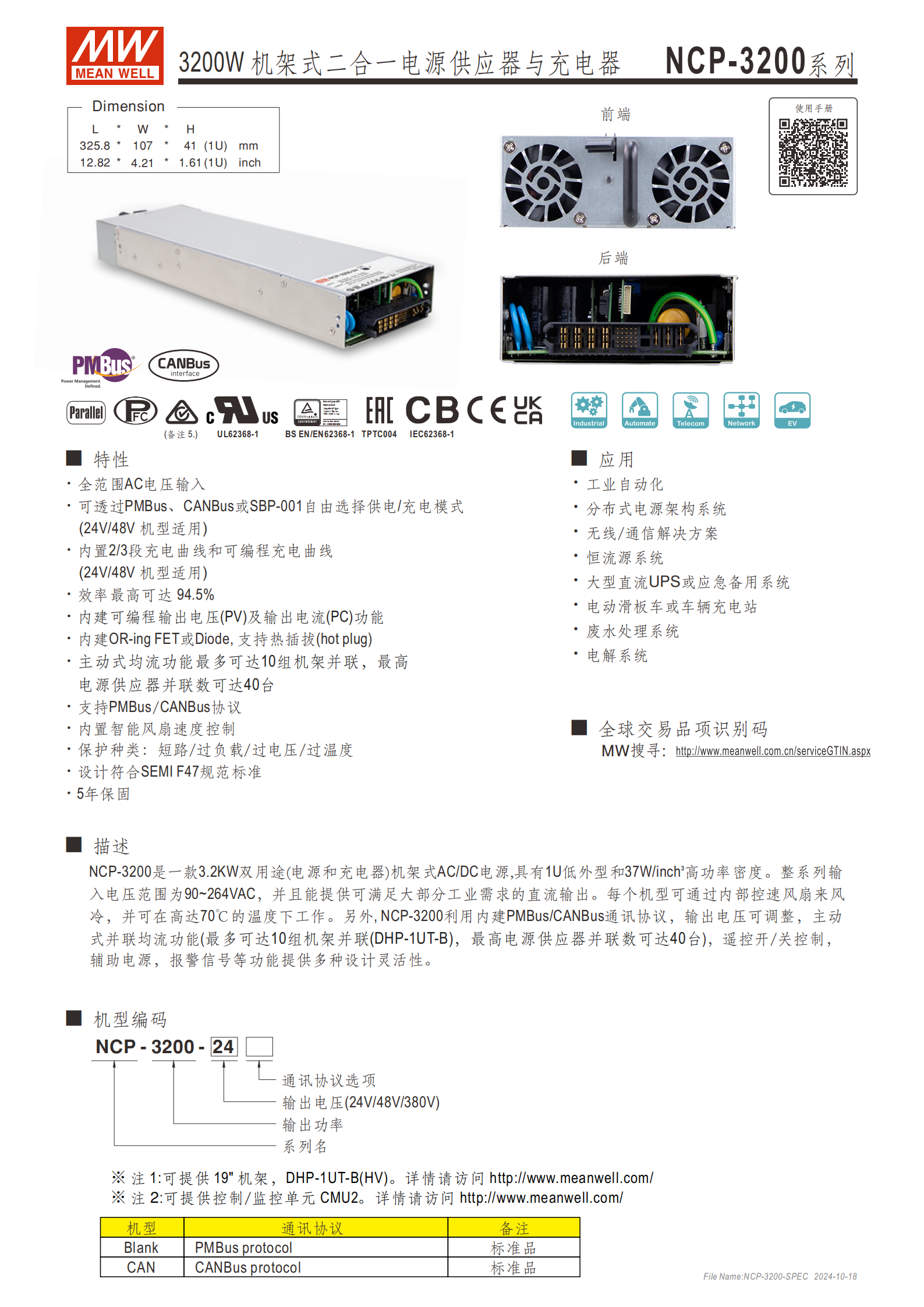

NCP-3200 系列是 3200W 機架式二合一電源供應器與充電器，具備 1U 低外型和 37W/inch 高功率密度，輸入電壓范圍 90~264VAC，提供 24V/48V/380V 三種輸出電壓機型，支持 PMBus/CANBus 通訊協議，可自由切換電源 / 充電模式（24V/48V 機型支持 2/3 段充電曲線），效率最高達 94.5%，具備主動式均流、熱插拔、多重保護等功能，最多 40 臺并聯，適用于工業自動化、通信解決方案等多場景，符合多項安全規范且提供 5 年保固。
基本定位：NCP-3200 系列是一款3200W 機架式二合一電源供應器與充電器，集電源供應和電池充電功能于一體，采用 1U 低外型設計，功率密度達 37W/inch，適配 19" 機架（DHP-1UT-B/HV）。
核心優勢：全范圍 AC 電壓輸入、高效率（最高 94.5%）、支持多臺并聯、通訊協議可控、多重保護機制，滿足工業級高可靠性需求。
機型編碼規則：NCP-XXX-3200，其中 “XXX” 代表輸出電壓（24V/48V/380V），通訊協議可選 PMBus（標準品）或 CANBus（標準品）。
二、關鍵規格參數（表格匯總）

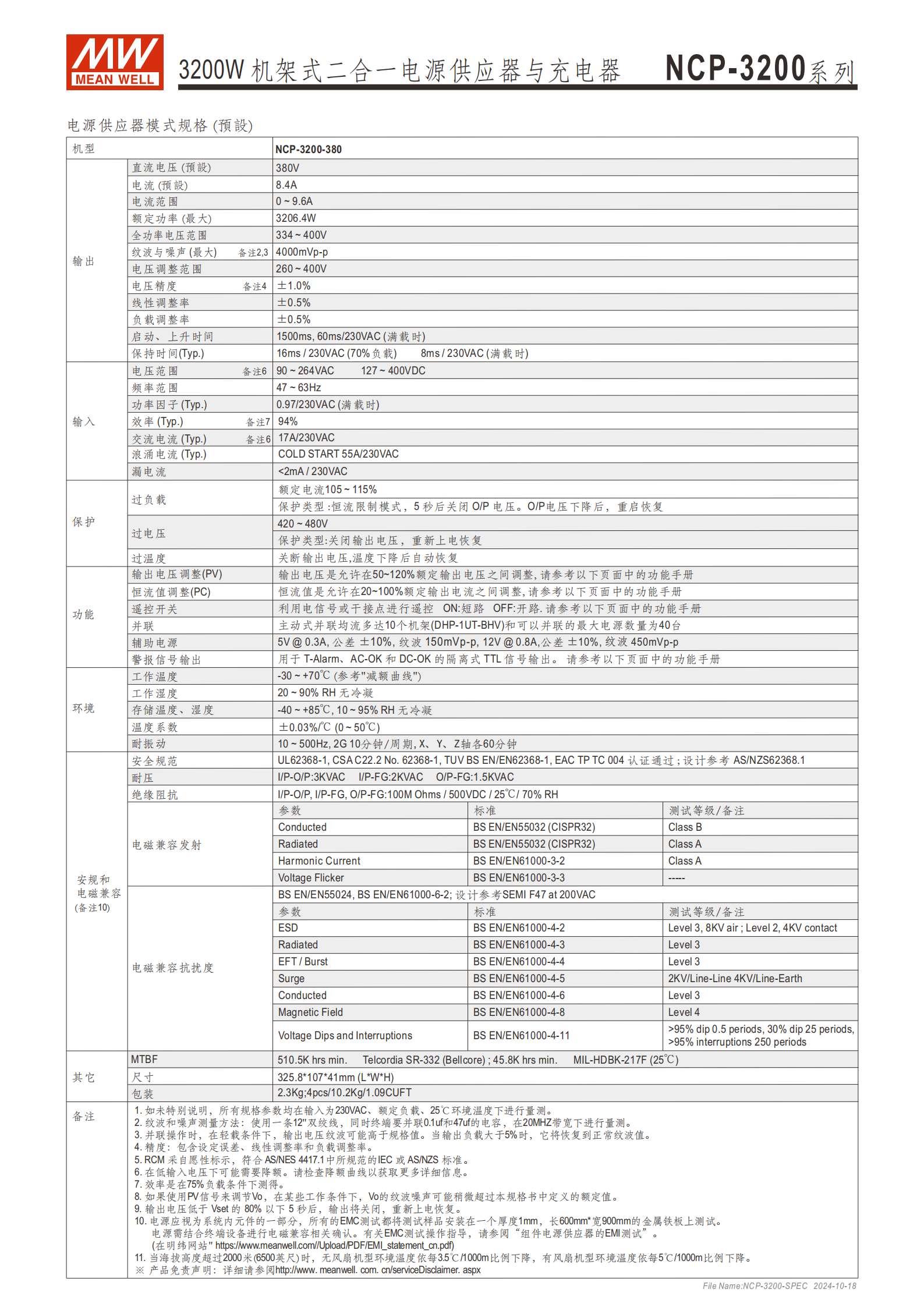

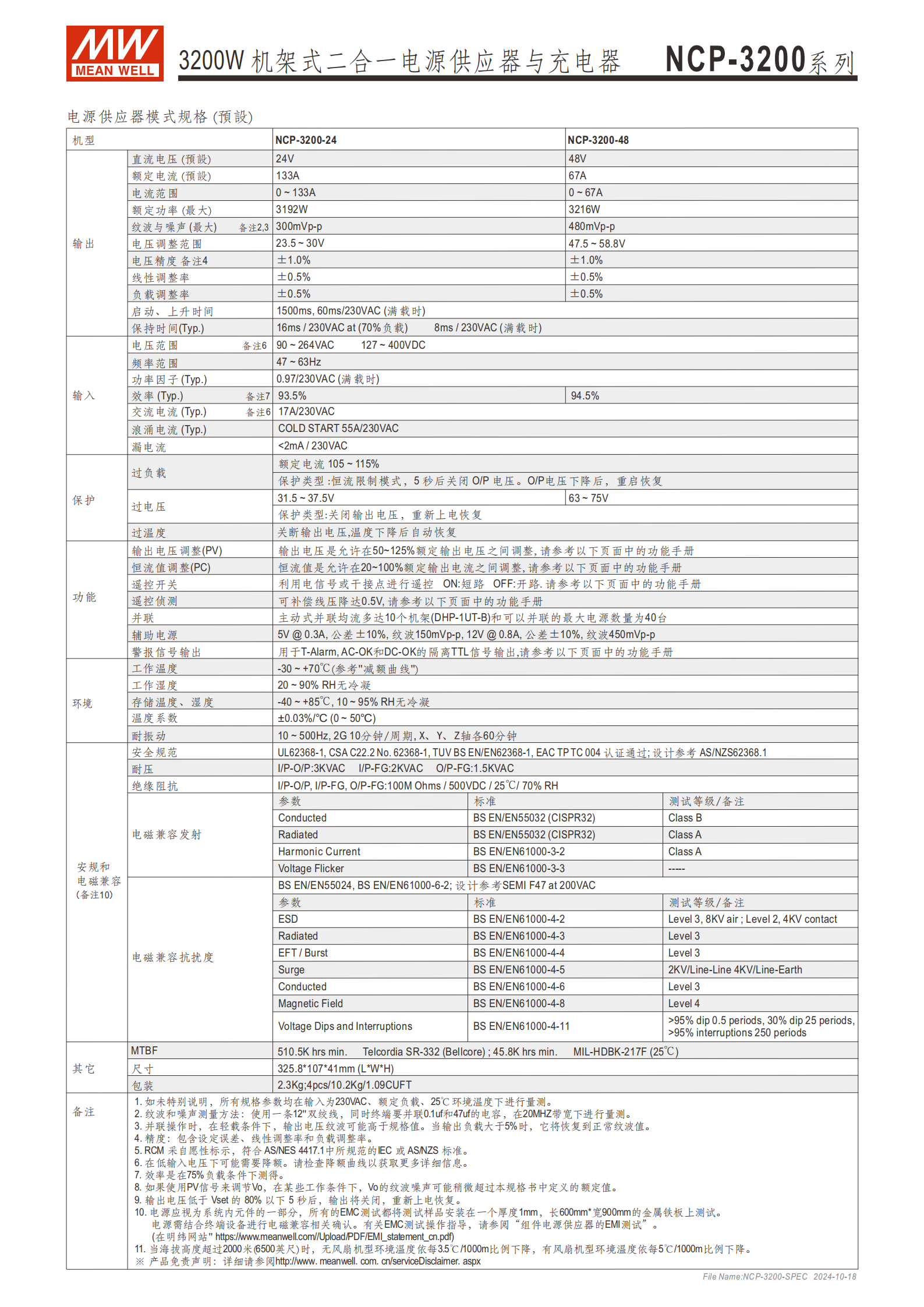

| 類別 | 具體參數 | NCP-3200-24 | NCP-3200-48 | NCP-3200-380 |
|---|---|---|---|---|
| 輸出規格 | 額定電壓（預設） | 24V | 48V | 380V |
| 額定電流（預設） | 133A | 67A | 8.4A | |
| 最大輸出功率 | 3192W | 3216W | 3206.4W | |
| 電壓調整范圍 | 23.5~30V（50~125%） | 47.5~58.8V（50~125%） | 260~400V（50~120%） | |
| 電流調整范圍 | 0~133A（20~100%） | 0~67A（20~100%） | 0~9.6A（20~100%） | |
| 紋波與噪聲（最大） | 300mVp-p | 480mVp-p | 4000mVp-p | |
| 輸入規格 | 電壓范圍 | 90~264VAC、127~400VDC | 同左 | 同左 |
| 頻率范圍 | 47~63Hz | 同左 | 同左 | |
| 浪涌電流（冷啟動） | 55A/230VAC | 同左 | 同左 | |
| 效率與功率因子 | 效率（Typ.） | 93.5% | 94.5% | 94% |
| 功率因子（Typ.） | 0.97/230VAC（滿載） | 同左 | 同左 | |
| 環境參數 | 工作溫度 | -30~+70℃（參考減額曲線） | 同左 | 同左 |
| 工作濕度 | 20~90% RH（無冷凝） | 同左 | 同左 | |
| 存儲溫度 / 濕度 | -40~+85℃、10~95% RH（無冷凝） | 同左 | 同左 |
三、核心功能詳解
雙工作模式
預設為電源模式，可通過 PMBus、CANBus 或 SBP-001 編程器切換為充電模式（僅 24V/48V 機型支持）。

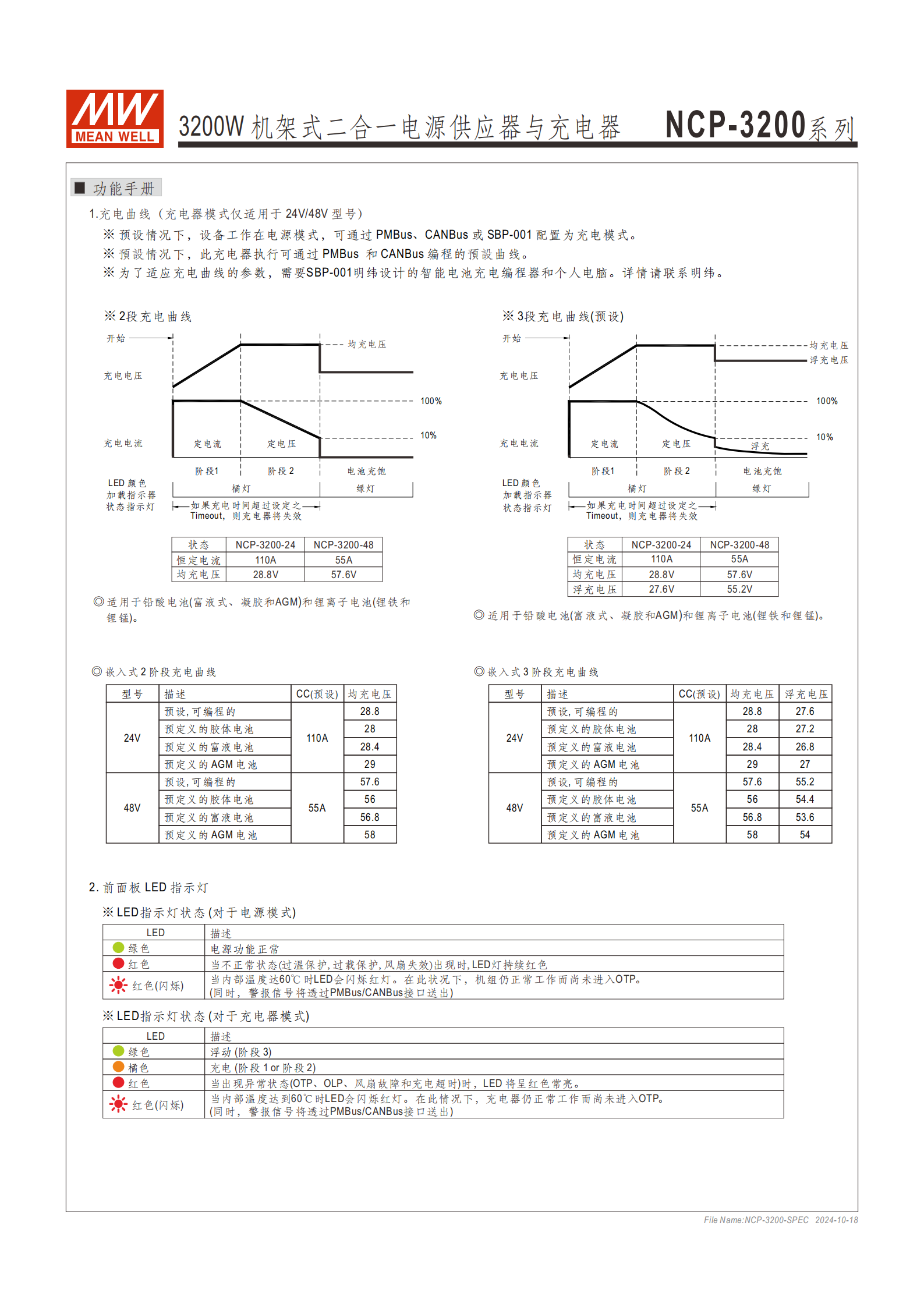

充電模式支持2 段 / 3 段充電曲線，預設參數適配鉛酸電池（富液式、凝膠、AGM）和鋰離子電池（鋰鐵、鋰錳），具體參數如下：
充電曲線 機型 恒定電流 均充電壓 浮充電壓（3 段曲線） 2 段 / 3 段（預設） NCP-3200-24 110A 28.8V 27.6V NCP-3200-48 55A 57.6V 55.2V 通訊與控制功能
通訊協議：支持 PMBus 1.1 版（最高 100KHz）和 CANBus 2.0B（最高 250KHz），可實現信息讀取、狀態監測、輸出微調。
遙控功能：通過 Remote ON-OFF 引腳（PIN13）與 + 5V-AUX（PIN6）的短路 / 開路控制電源開關。
電壓 / 電流調整：通過外部 DC 電壓調整 PV（輸出電壓）和 PC（恒流值），調整范圍分別為 50~125%（24/48V）/50~120%（380V）和 20~100%。

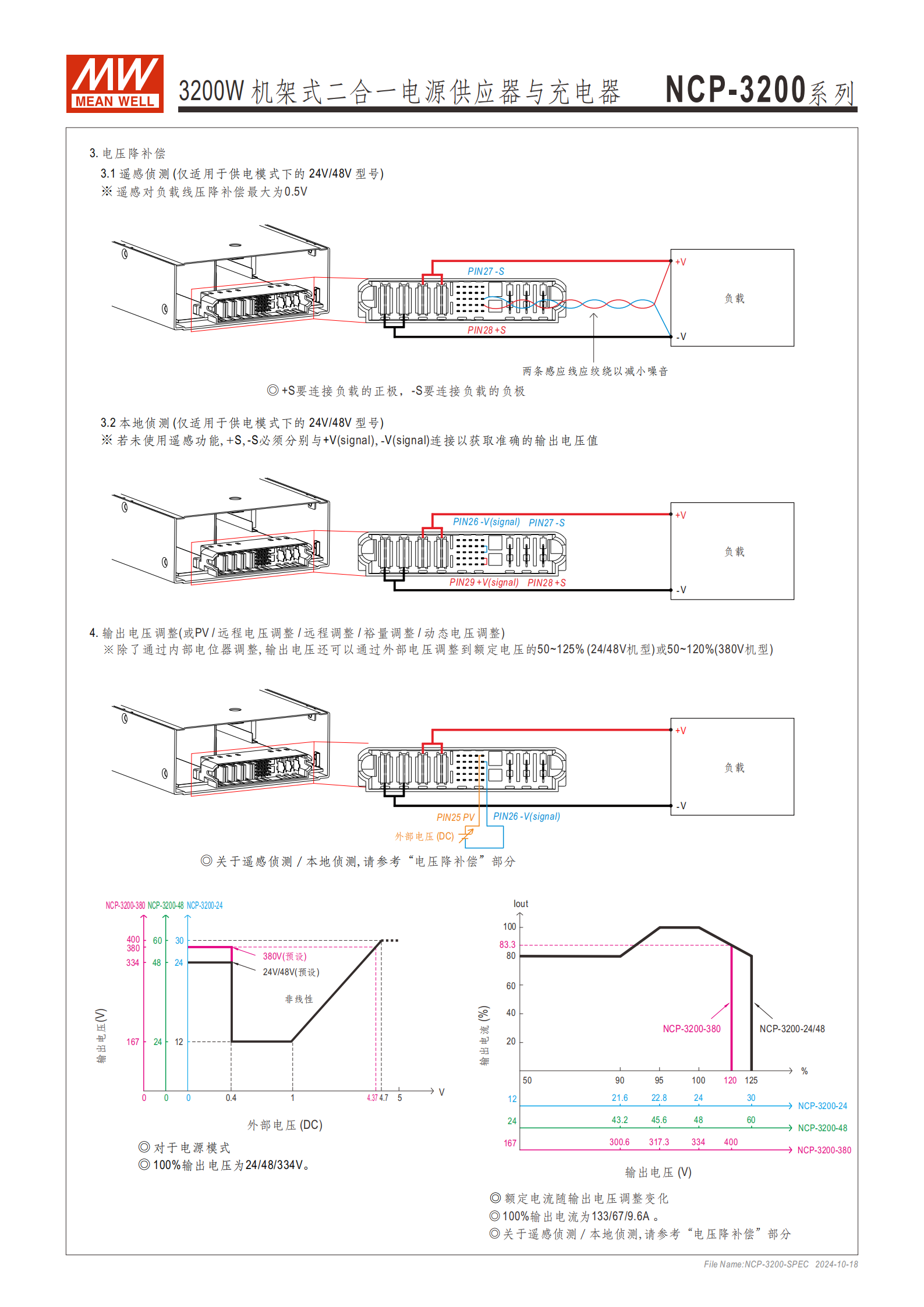

電壓降補償：遙感偵測功能可補償線壓降達 0.5V，未使用時需將 + S/-S 與 + V/-V 短接。
并聯與擴展
支持主動式均流，最多可10 組機架并聯（DHP-1UT-B），最大電源供應器并聯數達40 臺，滿足大功率場景需求。
可搭配控制 / 監控單元 CMU2，提升系統管理能力（詳情需訪問明緯官網）。
保護與報警
保護類型：短路保護、過負載保護（105~115% 額定電流，重啟恢復）、過電壓保護（關閉輸出，重新上電恢復）、過溫度保護（關斷輸出，溫度下降后自動恢復）。
報警信號：通過 AC-OK、DC-OK、T-ALARM 三個 TTL 隔離信號輸出狀態，最大灌電流 10mA，具體邏輯如下：
信號類型 高電平（3.5~5.5V） 低電平（-0.5~0.5V） AC-OK 輸入電壓≤75Vrms 輸入電壓≥87Vrms DC-OK（電源模式） 輸出電壓≤77%±5% 輸出電壓≥80%±5% DC-OK（充電模式） 輸出電壓≤66%±5% 輸出電壓≥67%±5% T-ALARM OTP 或風扇故障 正常工作狀態
四、安規與可靠性
安全規范：符合 UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、AS/NZS62368.1 等標準。
耐壓與絕緣：I/P-O/P：3KVAC、I/P-FG：2KVAC、O/P-FG：1.5KVAC；絕緣阻抗≥100MΩ（500VDC/25℃/70% RH）。
MTBF：最小 510.5K 小時（Telcordia SR-332 標準）、最小 45.8K 小時（MIL-HDBK-217F 標準，25℃）。
電磁兼容：發射符合 BS EN/EN55032（CISPR32）等標準，抗擾度符合 BS EN/EN61000 系列標準。
五、應用場景
工業自動化系統
分布式電源架構
無線 / 通信解決方案
恒流源系統
大型直流 UPS / 應急備用系統
電動滑板車 / 車輛充電站
廢水處理系統
電解系統
4. 關鍵問題
問題 1：NCP-3200 系列的充電模式僅適用于特定機型，其支持的充電曲線類型、適配電池種類及核心參數是什么？
答案：充電模式僅適用于 24V/48V 機型（NCP-3200-24、NCP-3200-48），支持 2 段和 3 段充電曲線（預設），且可通過 PMBus/CANBus 編程調整；適配鉛酸電池（富液式、凝膠、AGM）和鋰離子電池（鋰鐵、鋰錳）。核心參數如下：
NCP-3200-24：恒定電流 110A，均充電壓 28.8V，3 段曲線浮充電壓 27.6V；
NCP-3200-48：恒定電流 55A，均充電壓 57.6V，3 段曲線浮充電壓 55.2V。
問題 2：NCP-3200 系列支持多臺并聯運行，其并聯能力、核心條件及注意事項是什么？
答案：并聯核心信息如下：
并聯能力：支持主動式均流，最多 10 組機架（DHP-1UT-B）并聯，最大電源供應器并聯數達 40 臺；
核心條件：需使用配套的 DHP-1UT-B（普通機型）或 DHP-1UT-B（HV）（380V 機型）機架系統；
注意事項：① 并聯操作時，輕載（<5% 輸出負載）下輸出電壓紋波可能高于規格值，負載> 5% 時恢復正常；② 380V 機型必須使用專用 HV 機架，否則會造成永久性損壞；③ 并聯前需參考 DHP-1UT-B 機架系統功能手冊。
問題 3：NCP-3200 系列的輸出電壓和恒流值可通過外部調整，其調整范圍、控制方式及關鍵限制是什么？
答案：調整相關信息如下：
輸出電壓調整：24V/48V 機型可在額定電壓的 50~125% 范圍內調整，380V 機型可在 50~120% 范圍內調整，通過外部 DC 電壓接入 PV 引腳（PIN25）實現；

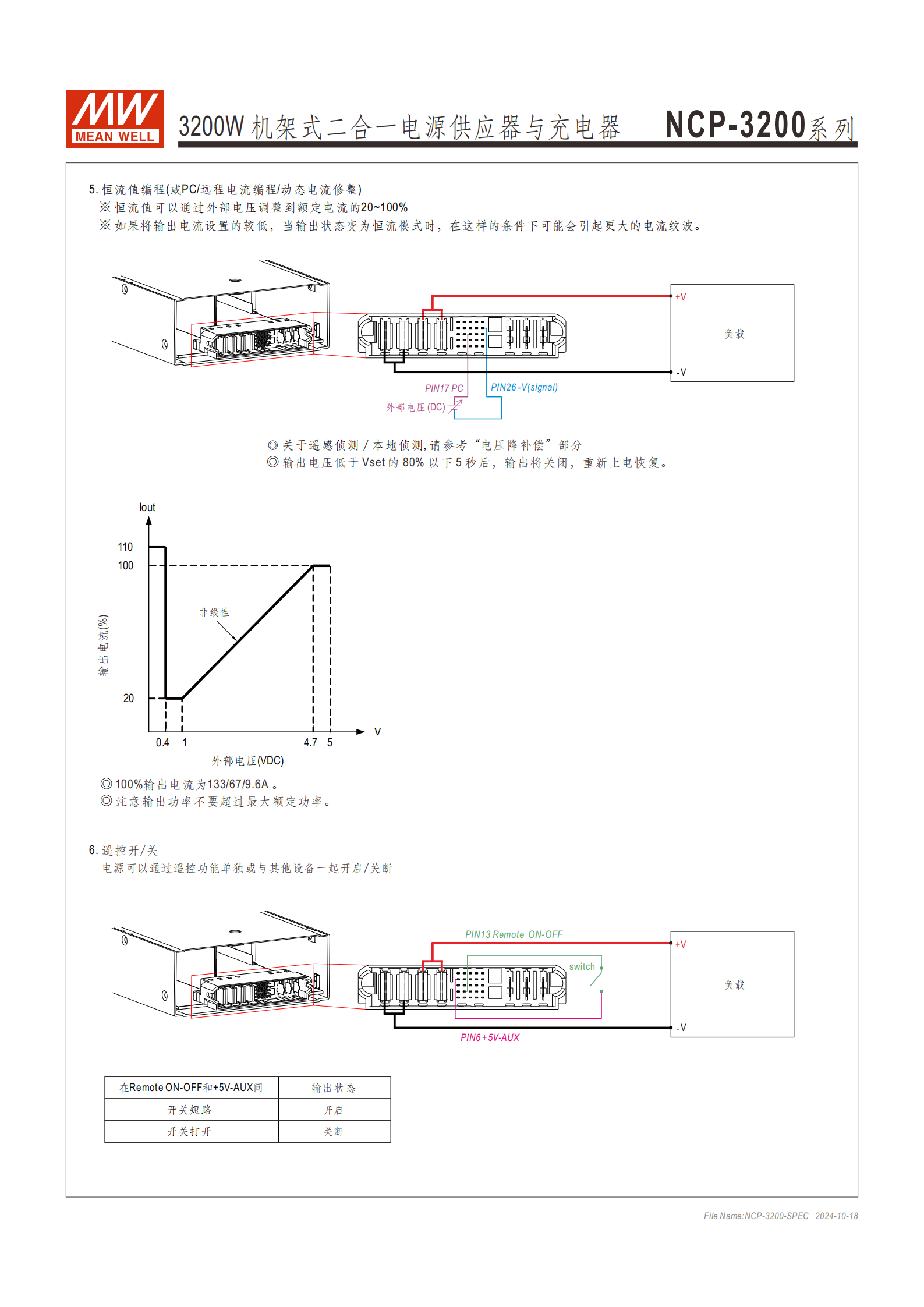

恒流值調整：可在額定輸出電流的 20~100% 范圍內調整，通過外部 DC 電壓接入 PC 引腳（PIN17）實現；
關鍵限制：① 調整時輸出功率不得超過機型最大額定功率（24V 機型 3192W、48V 機型 3216W、380V 機型 3206.4W）；② 若輸出電壓低于設定值（Vset）的 80% 超過 5 秒，輸出將關閉，需重新上電恢復；③ 使用 PV 信號調節輸出電壓時，部分工況下紋波噪聲可能略超額定值。
