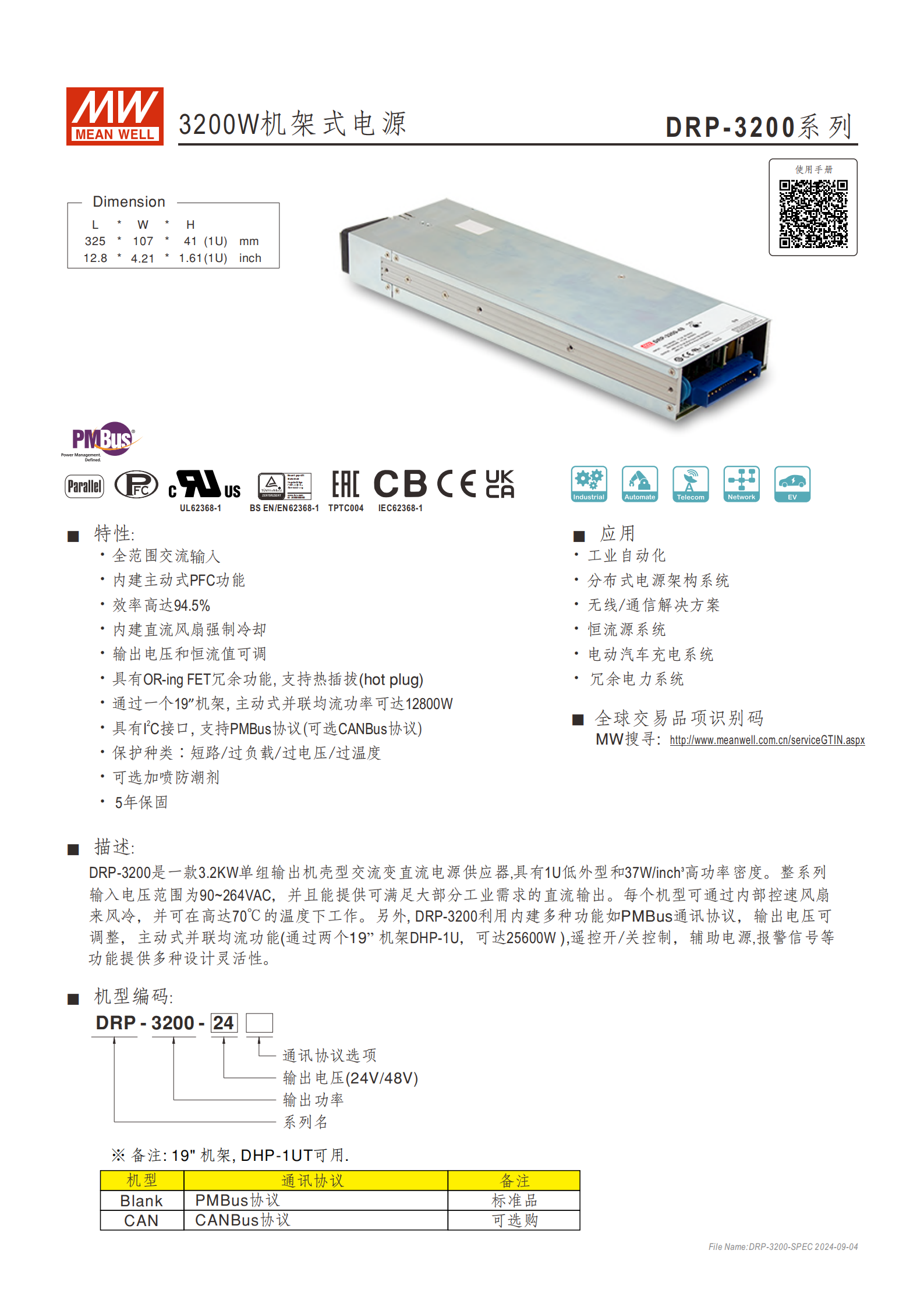

DRP-3200 系列是3200W 機架式交流變直流電源供應器，具備90~264VAC 全范圍交流輸入，輸出電壓涵蓋 24V 和 48V 機型，效率高達94.5% ，支持PMBus 標準通訊協議及可選 CANBus 協議，擁有輸出電壓（50-125% 額定值）和恒流值（20-100% 額定值）可調、主動式 PFC、熱插拔冗余、多重保護（短路 / 過負載等）等特性，適用于工業自動化、分布式電源架構等多個場景，工作溫度范圍 - 30~+70℃，提供5 年保固，可通過 19” 機架主動式并聯實現最高25600W功率擴展。
DRP-3200 系列是3.2KW 單組輸出機殼型交流變直流電源供應器，采用 1U 低外型設計，功率密度達37W/inch3，核心定位工業級高可靠性電源，支持多場景應用及功率擴展，具備豐富的控制與保護功能，通過多項國際安規認證，提供 5 年保固服務。

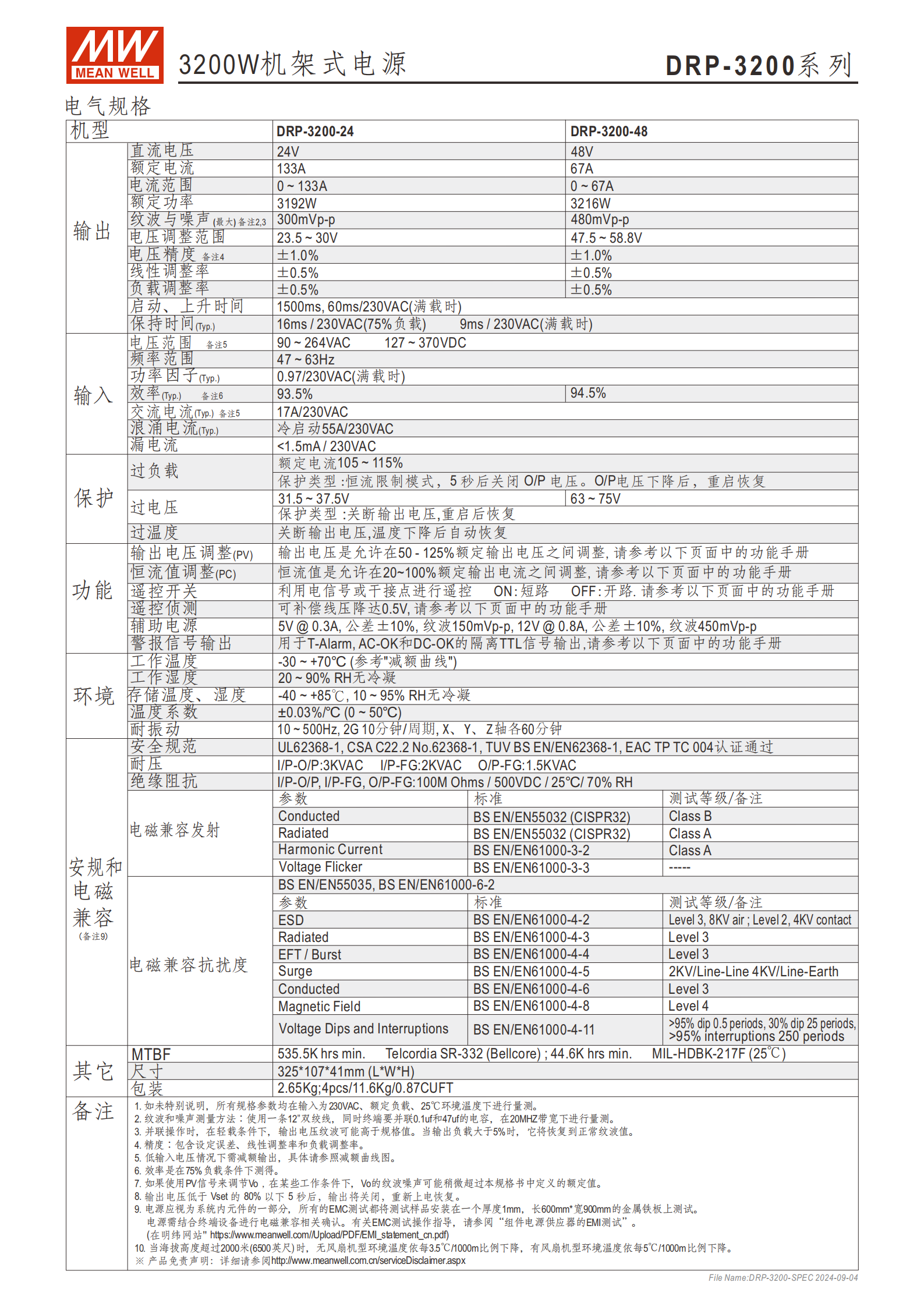

二、核心參數詳情
| 類別 | 具體參數 | 24V 機型 | 48V 機型 |
|---|---|---|---|
| 輸入規格 | 交流輸入 | 90~264VAC（47~63Hz） | 同左 |
| 直流輸入 | 127~370VDC | 同左 | |
| 功率因數 | 0.97/230VAC（滿載） | 同左 | |
| 輸出規格 | 額定功率 | 3192W | 3216W |
| 額定電流 | 0~133A | 0~67A | |
| 輸出電壓范圍 | 23.5~30V | 47.5~58.8V | |
| 電壓調整范圍 | 50-125% 額定輸出電壓 | 同左 | |
| 恒流調整范圍 | 20-100% 額定輸出電流 | 同左 | |
| 紋波 | 300mVp-p | 480mVp-p | |
| 效率與可靠性 | 最高效率 | 93.5% | 94.5% |
| MTBF（最小） | 535.5K hrs（Telcordia SR-332） | 44.6K hrs（Telcordia SR-332） | |
| 工作溫度 | -30~+70℃（參考減額曲線） | 同左 | |
| 物理規格 | 尺寸（L×W×H） | 325×107×41mm（公差 ±0.5mm） | 同左 |
| 重量 | 單機 2.65Kg；4 臺 / 11.6Kg/0.87CUFT | 同左 |
三、核心功能與特性
輸入輸出與效率
全范圍交流輸入（90~264VAC），兼容全球電網標準，支持直流輸入（127~370VDC）。
內建主動式 PFC 功能，功率因數達 0.97（230VAC 滿載），提升電能利用率。
輔助電源輸出：5V@0.3A（公差 ±10%，紋波 150mVp-p）、12V@0.8A（公差 ±10%，紋波 450mVp-p），不受遙控開關控制。
調整與擴展功能
輸出電壓可調：通過內部電位器或外部 DC 電壓（0.4~4.7V）調整至額定值的50-125%。
恒流值可調：通過外部 DC 電壓（0.4~1V）調整至額定值的20-100%，輸出電壓低于設定值 80% 達 5 秒后自動關閉，重新上電恢復。
并聯擴展：通過 19” 機架 DHP-1U 主動式并聯均流，單臺 3200W，多臺并聯最高可達25600W功率。
電壓降補償：支持0.5V線壓降補償，通過 + S/-S 感應線實現（感應線需絞繞以減小噪音）。
控制與通訊
遙控開 / 關：通過 PIN17（Remote ON-OFF）與 PIN13（+5V-AUX）的短路 / 開路控制，短路開啟、開路關斷。
偵測模式：支持遙感偵測（+S/-S 連接負載正負極）和本地偵測（+S/-S 分別與 + V/-V 連接）。
通訊協議：標準支持PMBus 1.1 版（最高 100KHz 總線速度），可實現信息讀取、狀態監測、輸出微調；可選CANBus 協議機型。
信號輸出：提供 AC-OK、DC-OK、T-Alarm 隔離 TTL 信號，用于狀態監測與報警。
保護與可靠性
多重保護：短路、過負載（額定電流 105~115% 時關斷輸出，重啟恢復）、過電壓（恒流限制模式，5 秒后關斷）、過溫度（溫度下降后自動恢復）。
絕緣性能：I/P-O/P、I/P-FG、O/P-FG 絕緣電阻 100M Ohms（500VDC/25℃/70% RH）；耐壓等級 I/P-O/P:3KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC。
其他特性：內建OR-ing FET 冗余功能，支持熱插拔；可選加噴防潮劑；強制風冷（內部控速風扇），適應 70℃高溫工作環境。
四、機型與接口
機型編碼
機型 通訊協議 備注 Blank PMBus 協議 標準品 CAN CANBus 協議 可選購 接口與 Pin 腳

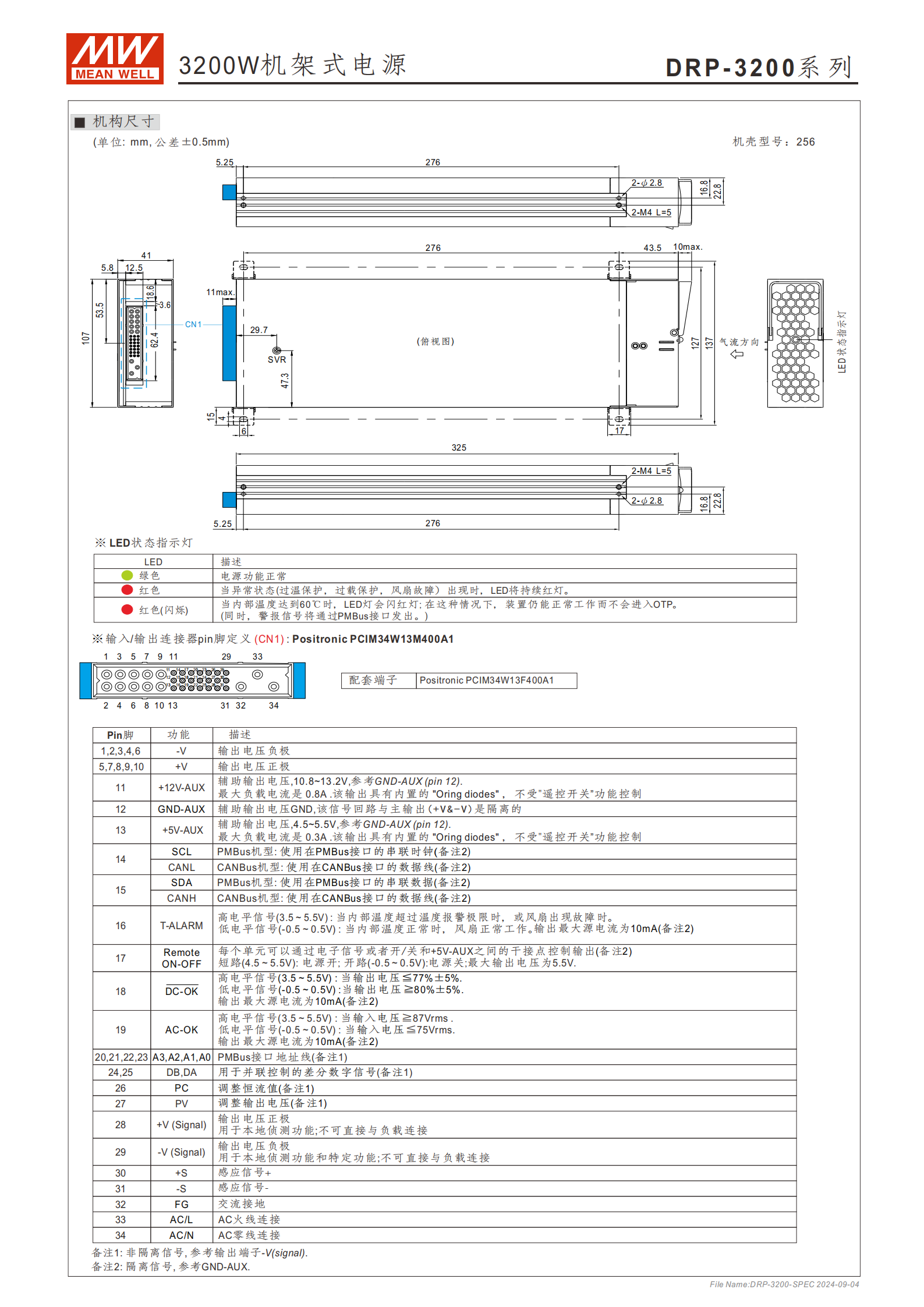

連接器型號：Positronic PCIM34W13M400A1（CN1），配套端子 Positronic PCIM34W13F400A1。
核心 Pin 腳功能：輸出正負極（+V/-V）、輔助電源（+5V-AUX/+12V-AUX）、通訊接口（SCL/SDA/CANL/CANH）、控制信號（Remote ON-OFF/PV/PC）、感應信號（+S/-S）、狀態信號（T-Alarm/AC-OK/DC-OK）等。
五、認證與合規
安規認證：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、EAC TP TC 004。
電磁兼容：符合 BS EN/EN55032（CISPR32）、BS EN/EN61000 系列（-3-2、-3-3、-4-2 等）多項標準。
可靠性標準：符合 Telcordia SR-332（Bellcore）、MIL-HDBK-217F（25℃）。
六、應用場景
適用于工業自動化、分布式電源架構系統、無線 / 通信解決方案、恒流源系統、電動汽車充電系統、冗余電力系統等多個工業級場景。
4. 關鍵問題
問題 1：DRP-3200 系列電源的核心擴展能力與輸出調整范圍是什么？
答案：擴展能力方面，通過 19” 機架主動式并聯均流技術，單臺 3200W 的 DRP-3200 可實現多臺并聯，最高功率可達 25600W；輸出調整方面，輸出電壓支持 50-125% 額定值調整（可通過內部電位器或外部 0.4~4.7V DC 電壓控制），恒流值支持 20-100% 額定值調整（通過外部 0.4~1V DC 電壓控制），且支持 0.5V 線壓降補償，適配不同負載需求。
問題 2：DRP-3200 系列的可靠性指標（效率、MTBF、工作環境）及核心保護功能有哪些？
答案：可靠性指標：①效率最高 94.5%（48V 機型）、24V 機型 93.5%；②MTBF 最小為 44.6K hrs（48V 機型）、535.5K hrs（24V 機型），符合 Telcordia SR-332 標準；③工作溫度范圍 - 30~+70℃（參考減額曲線），存儲溫度 - 40~+85℃，20~90% RH 無冷凝。核心保護功能包括短路保護、過負載保護（額定電流 105~115% 時關斷）、過電壓保護（恒流限制 5 秒后關斷）、過溫度保護（溫度下降后自動恢復），同時具備 OR-ing FET 冗余功能支持熱插拔，提升系統穩定性。
問題 3：DRP-3200 系列的機型區分、通訊協議及關鍵應用場景是什么？
答案：①機型區分：分為 Blank 和 CAN 兩款，Blank 機型搭載標準 PMBus 1.1 版協議（最高 100KHz 總線速度），CAN 機型搭載可選 CANBus 協議；②通訊功能：PMBus 支持信息讀取、狀態監測、輸出微調等操作，滿足遠程監控需求；③關鍵應用場景：聚焦工業級場景，包括工業自動化、分布式電源架構系統、無線 / 通信解決方案、恒流源系統、電動汽車充電系統、冗余電力系統，其全范圍交流輸入（90~264VAC）、高功率密度（37W/inch3）及多重保護特性適配工業復雜環境。
