DBR-3200 系列是一款3200W 單組輸出的機架安裝前置式電池充電器，具備1U 低外型和37W/inch 高功率密度，支持鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）與鋰電池（鋰鐵、鋰猛）充電，采用預設三段式可編程充電曲線，擁有PMBus/CANBus 可選通訊協議，輸出電壓（24V/48V 機型分別對應 23.5~30V/47.5~58.8V）和電流（20~100% 額定值）可調，內置主動式 PFC 功能、多種保護機制（電池低電壓 / 無連接 / 短路等）及溫度補償功能，支持熱插拔與主動式并聯（最高 12800W） ，適用于大型直流 UPS、船舶充電系統等場景，通過多項國際認證，提供5 年保固。
| 項目 | 關鍵信息 |
|---|---|
| 產品名稱 | DBR-3200 系列 3200W 機架安裝前置式電池充電器 |
| 核心參數 | 輸出功率：3200W；外型：1U 低外型；功率密度：37W/inch |
| 物理規格 | 尺寸：32510741mm（LWH）；重量：2.65Kg；包裝：4pcs/11.6Kg/0.93CUFT |
| 保固期限 | 5 年 |
| 適用機架 | 19 英寸機架，可配合 DHP-1UT 使用 |
二、核心功能與特性
充電適配范圍
支持電池類型：鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）、鋰電池（鋰鐵、鋰猛）
推薦電池容量：DBR-3200-24（330~1000Ah）、DBR-3200-48（180~550Ah）
充電與調節功能

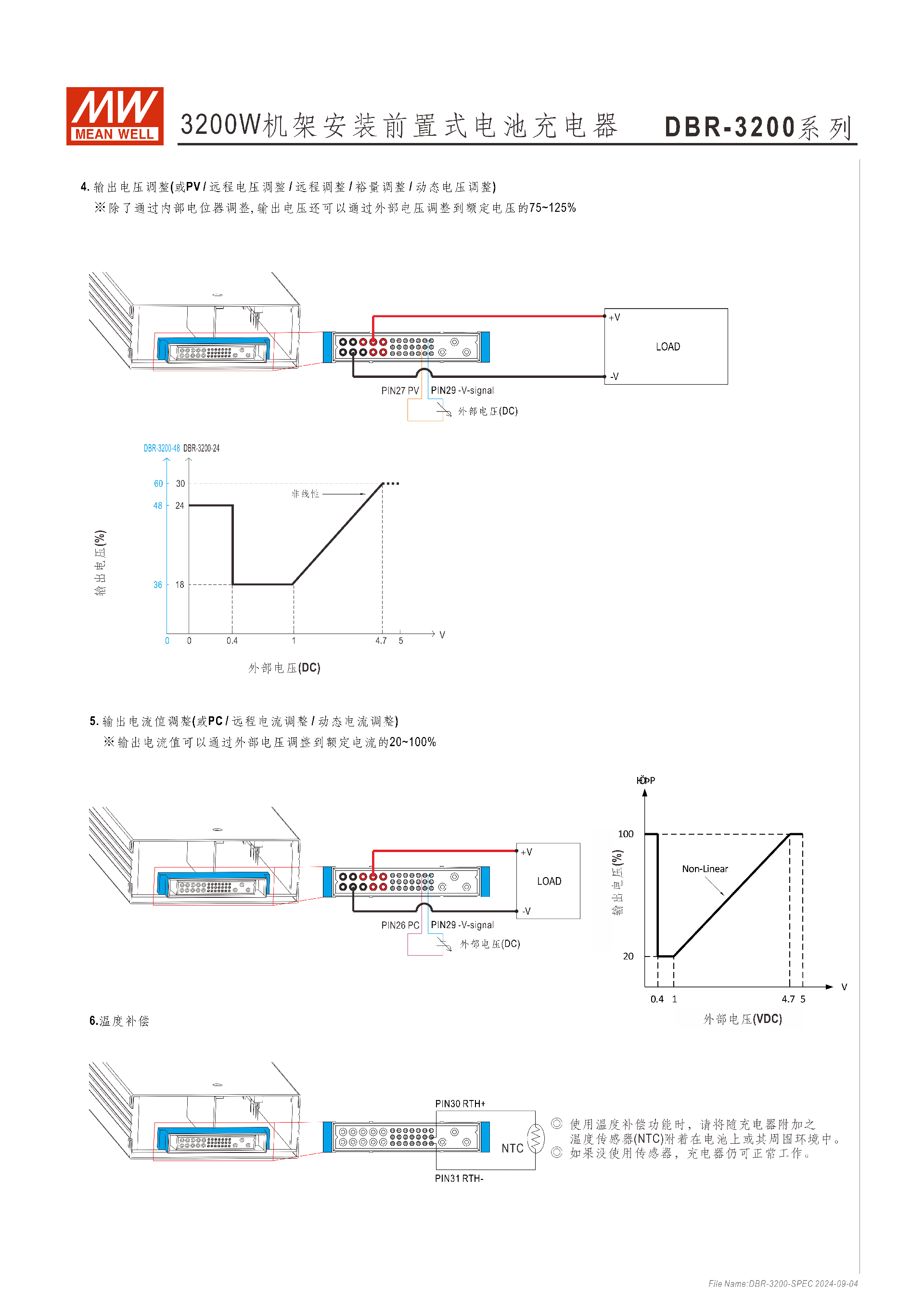

電壓調整：75~125% 額定輸出電壓（內部電位器 / PMBus / 外部電壓）
電流調整：20~100% 額定輸出電流（內部電位器 / PMBus / 外部電壓）

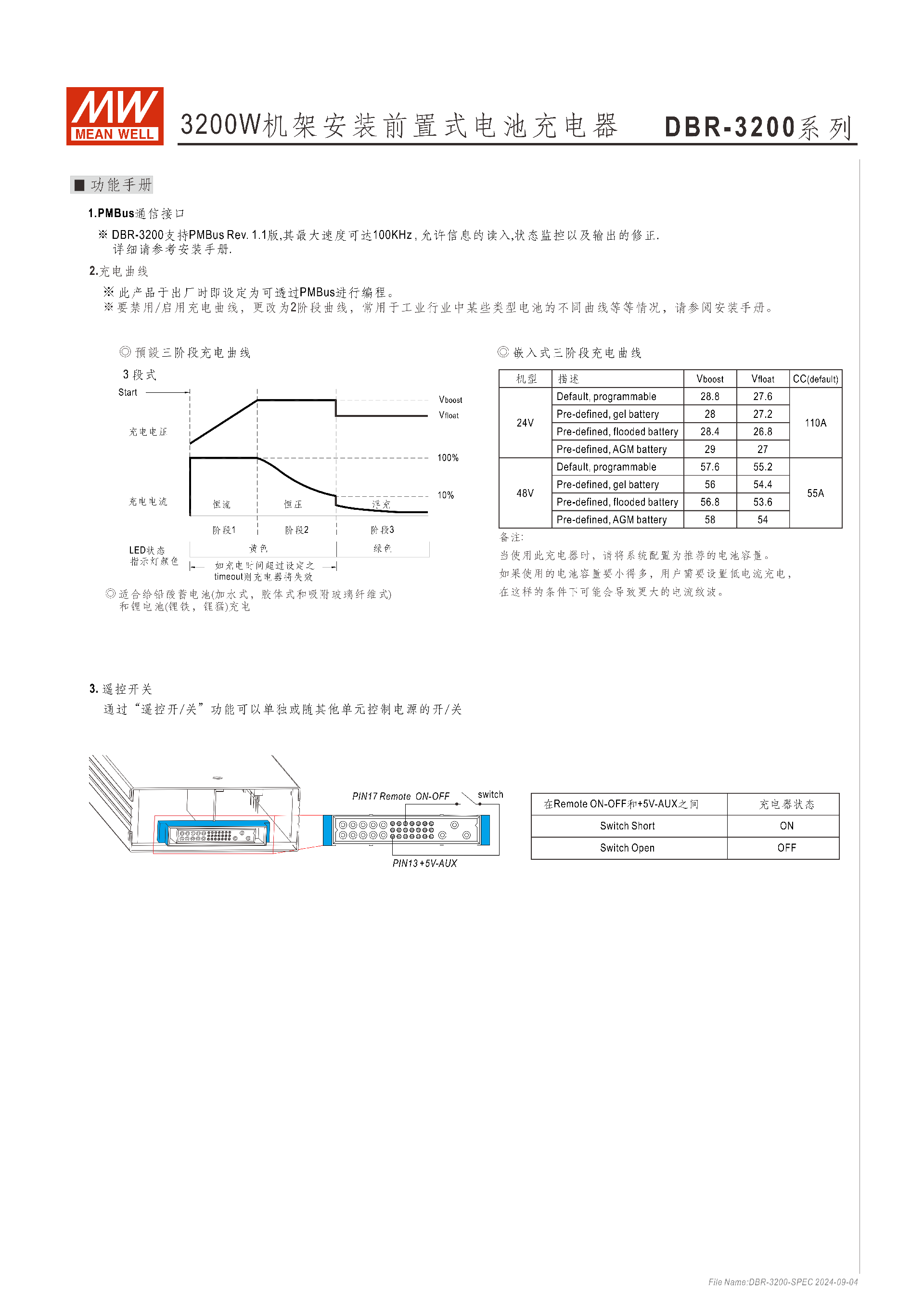

充電曲線：內置預設三段式可編程充電曲線，支持通過 PMBus 禁用 / 啟用、切換為 2 階段曲線
輸出調節：
溫度補償：-3mV/℃/cell（12V=6cells；24V=12cells；48V=24cells），需搭配 NTC 溫度傳感器
通訊與控制
通訊協議：可選PMBus 協議（Rev.1.1，最大速度 100KHz）、CANBus 協議
遙控功能：通過電信號或干接點遙控（短路 = ON，開路 = OFF）
輔助電源：5V@0.3A（公差 ±10%，紋波 150mVp-p）、12V@0.8A（公差 ±10%，紋波 450mVp-p）
擴展與防護
并聯功能：主動式并聯可達12800W（19 英寸支架）
熱插拔：內建 OR-ing FET，支持熱插拔
保護機制：電池低電壓保護、電池?zé)o連接保護、短路保護、過電壓保護、過溫度保護（關斷輸出，溫度下降后自動恢復）
特殊設計：內建主動式 PFC 功能、直流風扇強制冷卻、可選加噴防潮劑

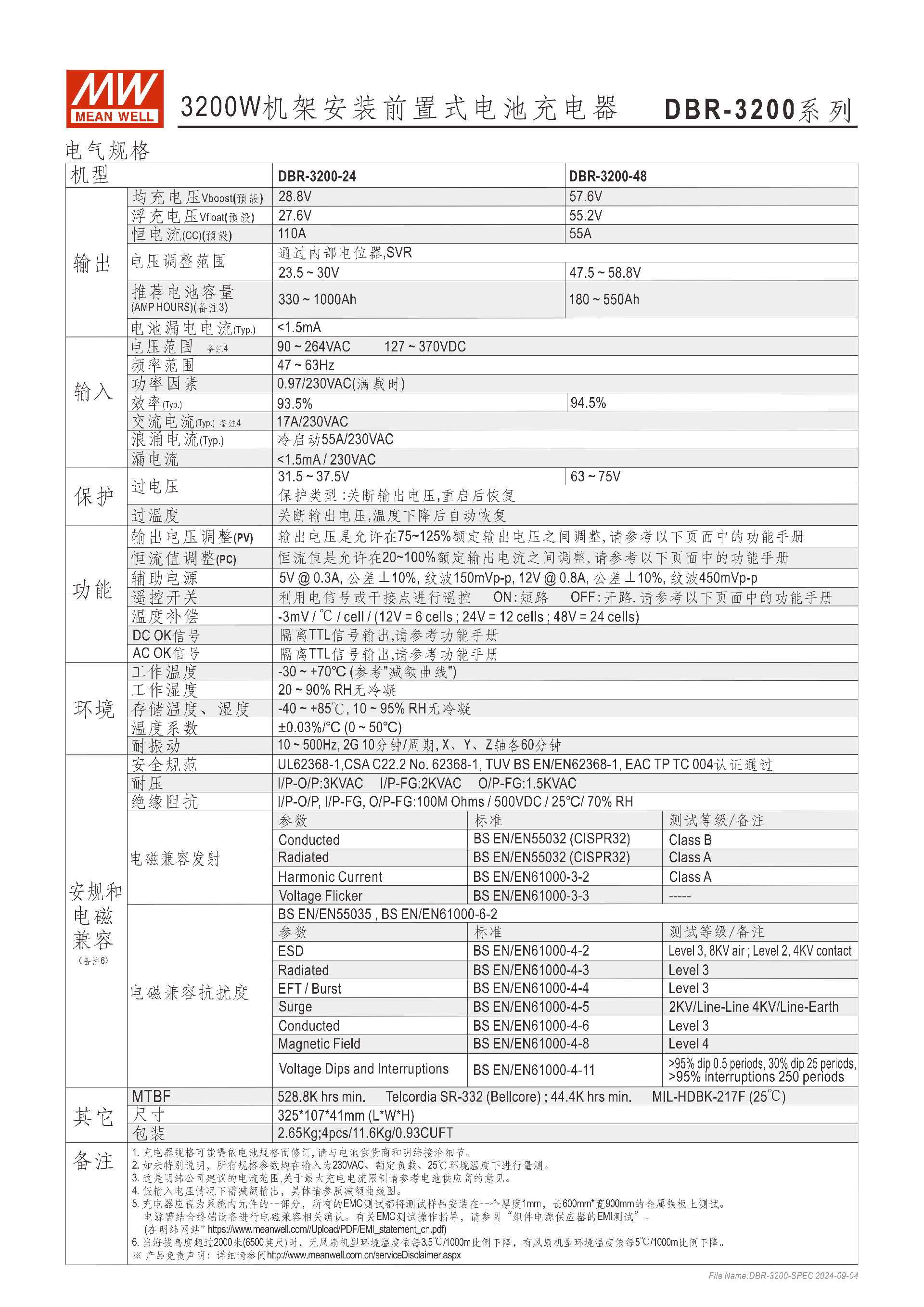

三、電氣規格詳情
| 類別 | 參數 | DBR-3200-24 | DBR-3200-48 | 備注 |
|---|---|---|---|---|
| 輸入 | 電壓范圍 | 90~264VAC / 127~370VDC | 同左 | 低輸入電壓需減額輸出 |
| 頻率范圍 | 47~63Hz | 同左 | - | |
| 功率因素 | 0.97（230VAC 滿載） | 同左 | - | |
| 浪涌電流 | 冷啟動 55A/230VAC | 同左 | - | |
| 輸出 | 額定電壓 | 24V | 48V | - |
| 電壓調整范圍 | 23.5~30V | 47.5~58.8V | - | |
| 恒流值（預設） | 110A | 55A | - | |
| 均充電壓（預設） | 28.8V | 57.6V | - | |
| 浮充電壓（預設） | 27.6V | 55.2V | - | |
| 電池漏電電流 | Typ. | Typ. | - | |
| 效率 | 典型值 | 93.5~94.5% | 同左 | 230VAC、額定負載、25℃ |
四、安規與電磁兼容
安全認證：UL62368-1、CSA C22.2 No.62368-1、TUV BS EN/EN62368-1、EAC TP TC 004
耐壓規格：I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：1.5KVAC
絕緣阻抗：100M Ohms / 500VDC / 25℃/ 70% RH
電磁兼容：
發射：BS EN/EN55032（CISPR32）Class B（Conducted）、Class A（Radiated）；BS EN/EN55035
抗擾度：ESD Level 3（8KV air/4KV contact）、EFT/Burst Level 3 等（符合 BS EN/EN61000 系列標準）
五、環境與可靠性
工作環境：溫度 - 30~+70℃（參考減額曲線），濕度 20~90% RH 無冷凝
存儲環境：溫度 - 40~+85℃，濕度 10~95% RH 無冷凝
耐振動：10~500Hz，2G 10 分鐘 / 周期，X、Y、Z 軸各 60 分鐘
溫度系數：±0.03%/℃（0~50℃）
MTBF：528.8K hrs min.（Telcordia SR-332）；44.4K hrs min.（MIL-HDBK-217F，25℃）

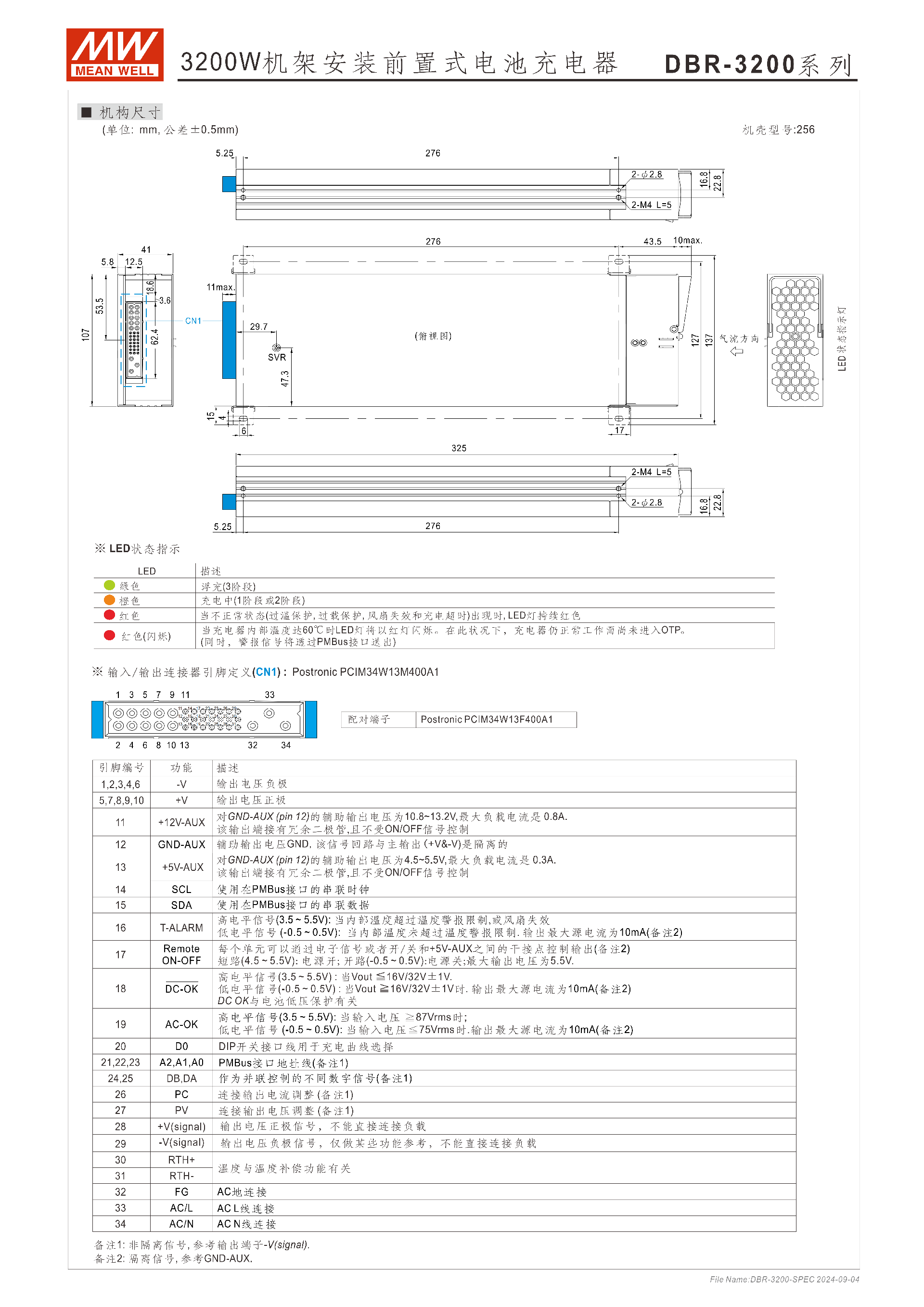

六、指示燈與接口
LED 狀態指示| LED 顏色 | 狀態描述 ||---------|----------|| 綠色 | 浮充（3 階段） || 橙色 | 充電中（1 階段或 2 階段） || 紅色常亮 | 異常狀態（過溫、過載、風扇失效、充電超時） || 紅色閃爍 | 內部溫度達 60℃（正常工作，未進入 OTP，PMBus 發送警報） |
核心接口引腳（CN1：Postronic PCIM34W13M400A1）| 引腳編號 | 功能 | 關鍵描述 ||----------|------|----------|| 1-4、6 | -V | 輸出電壓負極 || 5、7-10 | +V | 輸出電壓正極 || 11 | +12V-AUX | 輔助輸出 10.8~13.2V，最大 0.8A || 13 | +5V-AUX | 輔助輸出 4.5~5.5V，最大 0.3A || 14-15 | SCL/SDA | PMBus 接口時鐘 / 數據 || 17 | Remote ON-OFF | 遙控開關（短路 = 開，開路 = 關） || 30-31 | RTH+/RTH- | 溫度補償傳感器接口 |
七、應用場景
大型直流 UPS 或緊急備份系統
船舶蓄電池充電系統
電動自行車或汽車充電器站
廢水處理系統、電解系統
4. 關鍵問題
問題 1：DBR-3200 系列充電器支持哪些電池類型，不同機型的核心輸出參數有何差異？
答案：支持的電池類型包括鉛酸蓄電池（加水式、膠體式、吸附玻璃纖維式）和鋰電池（鋰鐵、鋰猛）；核心輸出參數差異如下：
| 機型 | 額定電壓 | 電壓調整范圍 | 預設恒流值 | 預設均充電壓 | 預設浮充電壓 | 推薦電池容量 |
|---|---|---|---|---|---|---|
| DBR-3200-24 | 24V | 23.5~30V | 110A | 28.8V | 27.6V | 330~1000Ah |
| DBR-3200-48 | 48V | 47.5~58.8V | 55A | 57.6V | 55.2V | 180~550Ah |
問題 2：DBR-3200 系列的保護機制和特殊功能有哪些，如何實現并聯擴展？
答案：保護機制包括電池低電壓保護、電池?zé)o連接保護、短路保護、過電壓保護、過溫度保護（關斷輸出，溫度下降后自動恢復）；特殊功能有內置主動式 PFC 功能、直流風扇強制冷卻、熱插拔（OR-ing FET）、溫度補償、遙控開關、PMBus/CANBus 通訊；并聯擴展通過主動式并聯技術實現，利用 19 英寸支架可將多臺充電器并聯，最高總功率可達 12800W。
問題 3：DBR-3200 系列的工作環境要求和 LED 狀態指示含義是什么？
答案：工作環境要求：溫度 - 30~+70℃（需參考減額曲線），濕度 20~90% RH 無冷凝；存儲環境溫度 - 40~+85℃，濕度 10~95% RH 無冷凝；海拔超過 2000 米時，無風扇機型環境溫度每 1000 米下降 3.5℃，有風扇機型每 1000 米下降 5℃。LED 狀態指示含義：綠色 = 浮充（3 階段）；橙色 = 充電中（1/2 階段）；紅色常亮 = 異常（過溫 / 過載 / 風扇失效 / 充電超時）；紅色閃爍 = 內部溫度達 60℃（正常工作，PMBus 發送警報）。
