CMU2 系列是多行業通用的全數位化智能控制器，提供 3U 19 英寸機架式及獨立式兩種配置，配備7" TFT LCD 電容式觸控面板（分辨率 800x480），支持 Ethernet、PMBus、CANbus 等多種通訊接口及遠程訪問，可監控電源輸出電壓、電流等關鍵參數并進行編程調整，具備數據 / 事件日志、4 組可編程繼電器等功能，適用于工業自動化、電動車充電站等多場景，享有5 年保固，最大支持 32G SDHC 卡擴展，工作溫度范圍 - 25~+60℃，滿足多行業智能控制與監測需求。
| 類別 | 關鍵信息 |
|---|---|
| 產品名稱 | CMU2 系列多行業通用型智能控制器 |
| 核心功能 | 全數位化電源系統監測、參數調整、遠程控制 |
| 配置類型 | 1. 3U 19 英寸機架式；2. 獨立式 |
| 保固期限 | 5 年 |
| 適用場景 | 工業自動化、電動車充電站、老化系統、UV 固化設備、激光二極管機、電訊系統、園藝 / 建筑裝飾照明、逆變器、能源管理、燒機測試系統等 |
二、核心特性與操作界面
操作與監控：
配備 7" TFT LCD 電容式觸控面板，分辨率 800x480，支持直觀現場操作
開發全新網頁監控頁面，實現快捷智能管理

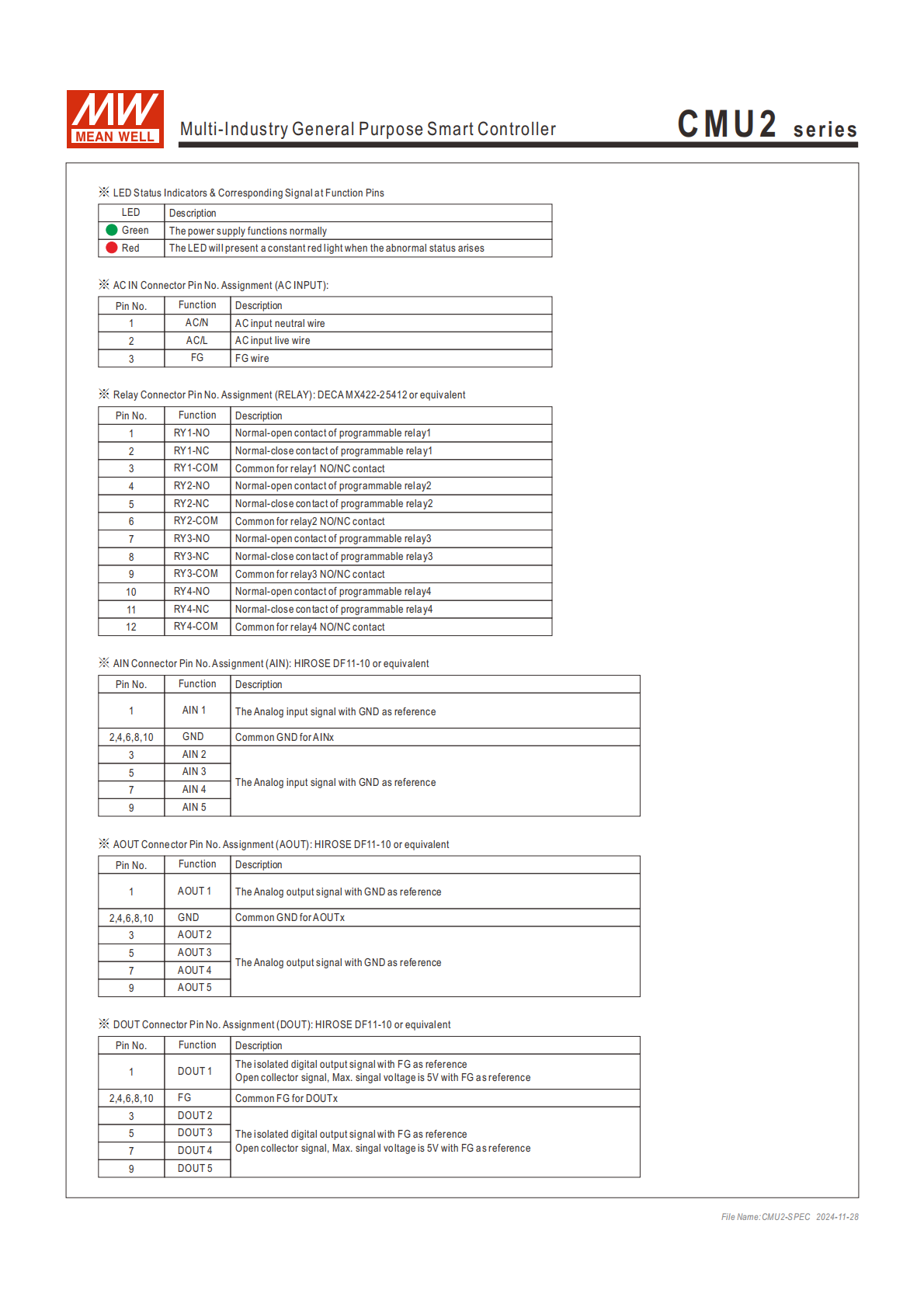

LED 狀態指示：綠燈（正常工作）、紅燈（故障 / 異常）；蜂鳴器支持鬧鐘、按鈕點擊反饋及警報靜音
通訊與擴展：
基礎通訊：Ethernet 端口（支持 IEEE802.3，10/100base），支持遠程訪問與監控
可選通訊接口：PMBus v1.1（2 個端口）、CANbus 2.0B（2 個端口）、RS-485/RS-232（1 個端口）、USB（2 個端口）
存儲擴展：最大支持 32G SDHC SD 卡，用于數據存儲與固件升級
通訊協議：TCP/IP、NTP、SMTP、Modbus TCP
核心功能：
監測參數：電源輸出電壓、輸出電流、內部溫度、風扇轉速、序號、韌體版本
控制功能：調整輸出電壓 / 電流、4 組可編程繼電器（30V/1A）、遠程控制單個電源或整個系統
日志功能：支持日期和時間標記的數據 / 事件日志記錄
固件升級：可通過 SD 卡或乙太網更新

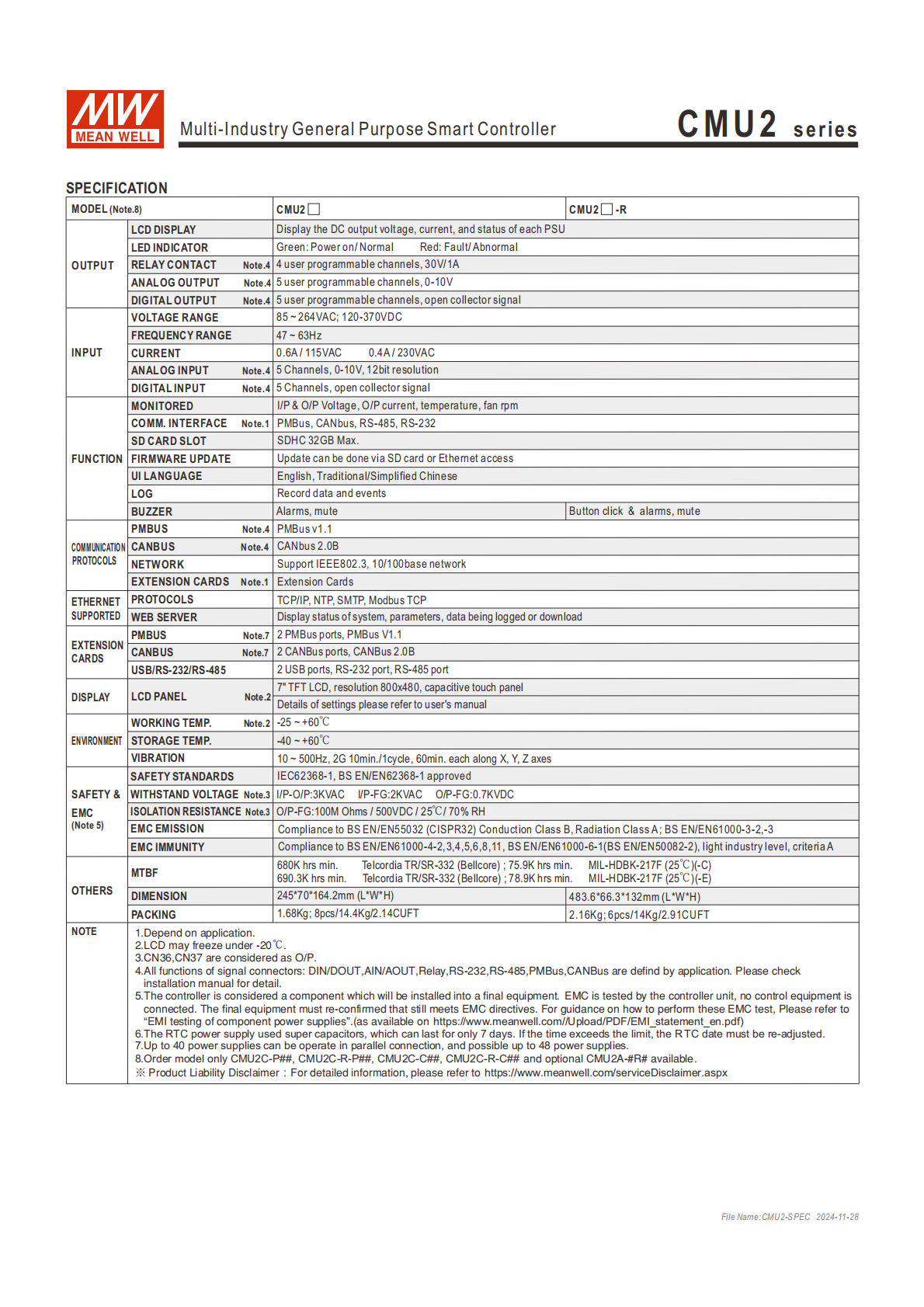

三、關鍵規格參數
電氣規格：
項目 具體參數 供電電壓 85~264VAC；120-370VDC 輸入電流 0.6A/115VAC；0.4A/230VAC 模擬輸入 5 個通道，0-10V，12bit 分辨率 模擬輸出 5 個通道，0-10V 數位輸入 5 個通道，集電極開路信號 數位輸出 5 個通道，集電極開路信號 耐壓等級 I/P-O/P：3KVAC；I/P-FG：2KVAC；O/P-FG：0.7KVDC 絕緣阻抗 O/P-FG：100M Ohms / 500VDC / 25℃/ 70% RH 環境與物理規格：
項目 具體參數 工作溫度 -25~+60℃（LCD 在 - 20℃以下可能凍結） 存儲溫度 -40~+60℃ 耐振動 10~500Hz，2G 10min/1cycle，X/Y/Z 軸各 60min MTBF Telcordia TR/SR-332：680K hrs min.（-C）、690.3K hrs min.（-E）；MIL-HDBK-217F：75.9K hrs min.（-C）、78.9K hrs min.（-E） 尺寸（LWH） 單機型：24570164.2mm；機架式：483.666.3132mm 重量 單機型：1.68Kg（8pcs/14.4Kg/2.14CUFT）；機架式：2.16Kg（6pcs/14Kg/2.91CUFT） 安規與電磁兼容：
安全規范：設計參照 BS EN/EN55032（CISPR32）傳導 Class B、輻射 Class A 等
電磁兼容抗擾度：符合 BS EN/EN61000-4 系列、BS EN/EN61000-6-1 等標準
認證：IEC62368-1、BS EN/EN62368-1 認證通過
四、機型編碼與配件
機型編碼規則：

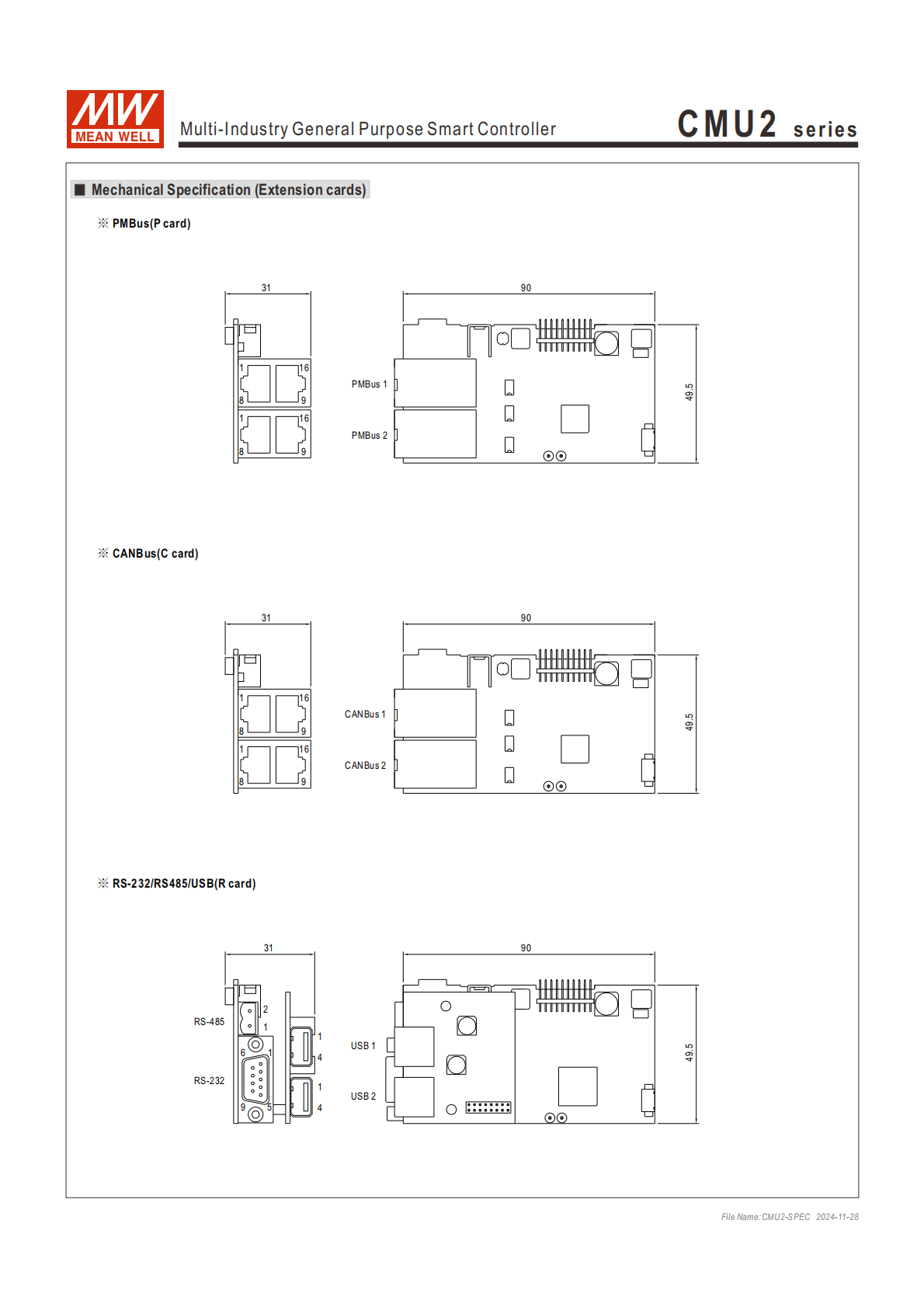

CMU2 - [擴充卡] - [安裝類型] - [應用類型]擴充卡（Slot1）：P（PMBus）、C（CANbus）、R（RS-232/RS-485/USB）、#（空白插槽）
安裝類型：-R（機架式）、Blank（獨立式）
應用類型：A（老化測試系統）、B（園藝照明，開發中）、C（能源管理）、D（電動汽車充電，開發中）、E（逆變器管理）、F（其他應用，待定義）

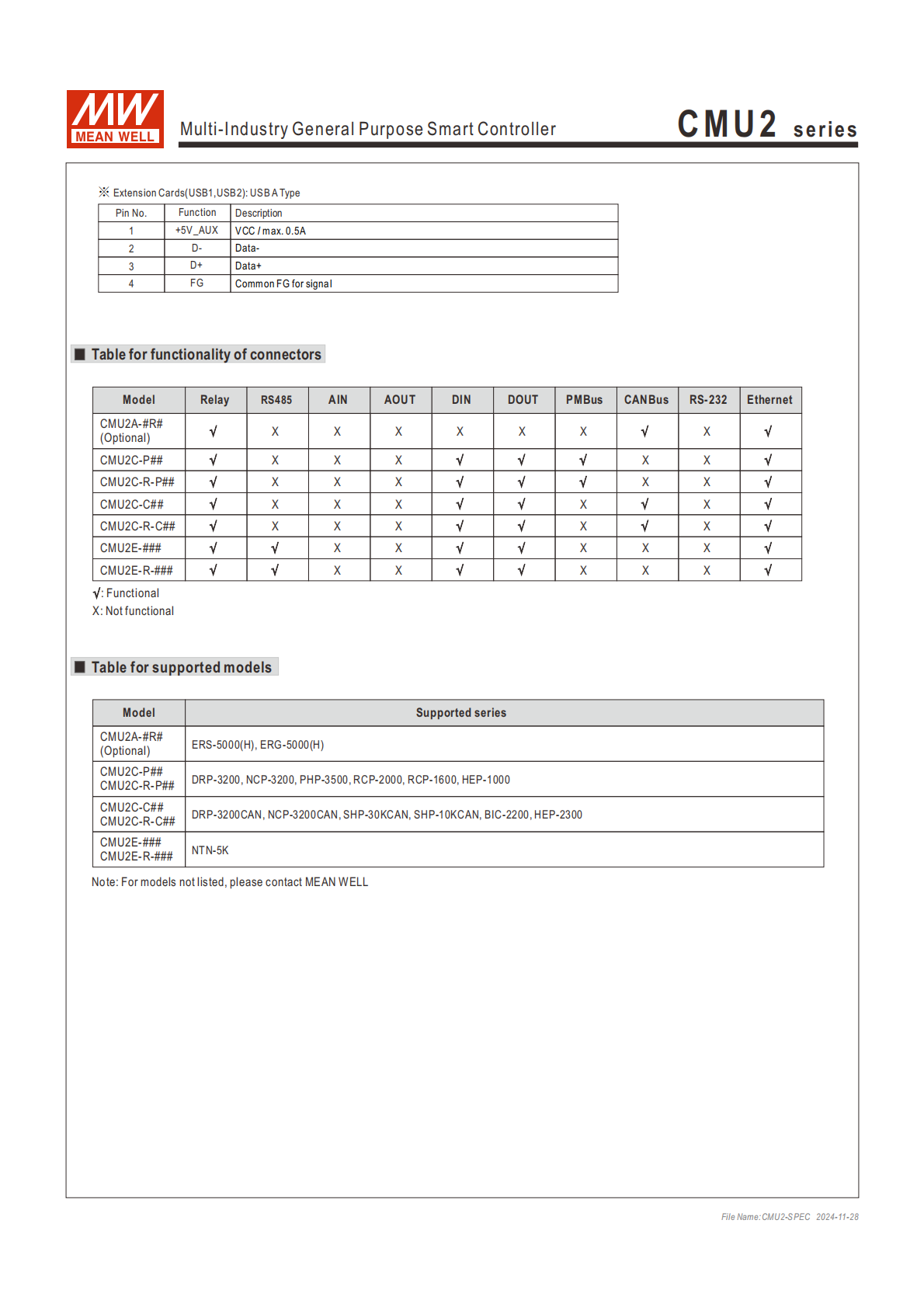

可選機型：CMU2C-P##、CMU2C-R-P##、CMU2C-C##、CMU2C-R-C##、CMU2A-#R#（選購）
配件清單：
固定配件：M425mm 螺絲、塑料墻塞（M420mm）
安裝適配：支持 DIN 導軌 TS35/7.5 或 TS35/15 安裝
4. 關鍵問題與答案
問題 1：CMU2 系列控制器的核心通訊能力的是什么？支持哪些接口與協議，可實現哪些遠程操作？
答案：核心通訊能力圍繞 “多接口兼容 + 遠程全功能控制” 設計。支持的接口包括 Ethernet（IEEE802.3，10/100base）、PMBus v1.1（2 個端口）、CANbus 2.0B（2 個端口）、RS-485/RS-232（1 個端口）、USB（2 個端口）；通訊協議涵蓋 TCP/IP、NTP、SMTP、Modbus TCP。遠程操作可實現：實時監測電源輸出電壓、電流、內部溫度等關鍵參數，遠程調整輸出電壓和電流，查看數據 / 事件日志，控制單個電源或整個電源系統的啟停，通過 SD 卡或乙太網遠程升級固件。
問題 2：CMU2 系列的硬件規格（供電、環境適應性、輸入輸出）如何滿足多行業場景需求？
答案：硬件規格針對性覆蓋多行業復雜環境與功能需求：①供電范圍寬（85~264VAC、120-370VDC），兼容工業、民用等不同供電場景；②環境適應性強，工作溫度 - 25~+60℃、存儲溫度 - 40~+60℃，耐振動（10~500Hz，2G），可應對戶外充電站、工業車間等惡劣環境；③輸入輸出配置豐富，含 5 路模擬輸入 / 輸出（0-10V，12bit 分辨率）、5 路數位輸入 / 輸出（集電極開路信號）、4 組可編程繼電器（30V/1A），可匹配電源管理、燒機測試、設備監控等多場景的信號采集與控制需求；④安規認證齊全（IEC62368-1 等），電磁兼容達標，符合工業、電訊、照明等行業安全標準。
問題 3：CMU2 系列的兩種安裝類型（機架式 / 獨立式）在尺寸、重量及適用場景上有何區別？
答案：兩種安裝類型的核心區別及適用場景如下表所示：
| 對比維度 | 機架式（CMU2-R） | 獨立式（CMU2） |
|---|---|---|

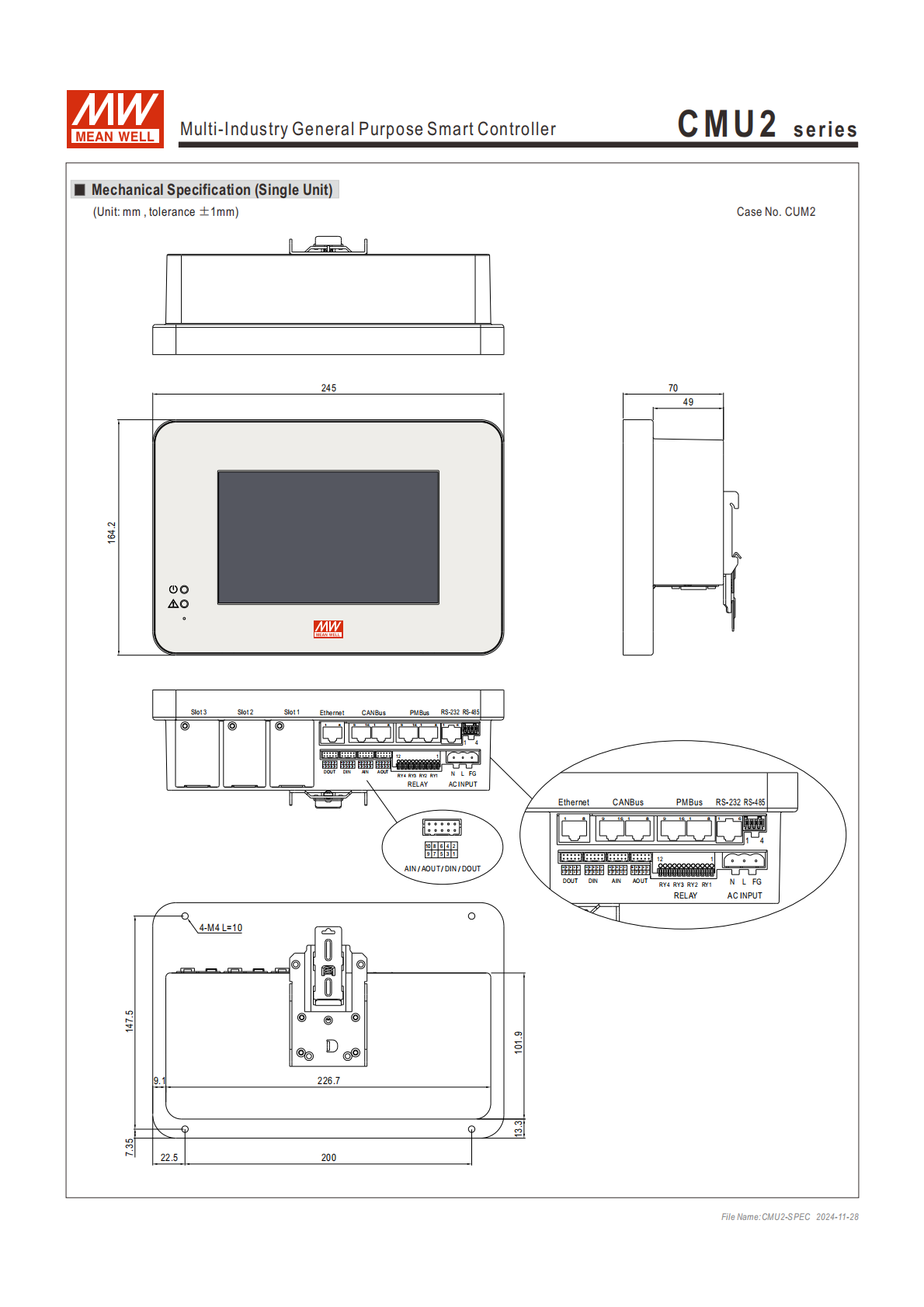

| 尺寸（LWH） | 483.666.3132mm | 24570164.2mm |
| 重量 | 2.16Kg（單臺），6 臺 / 箱（14Kg） | 1.68Kg（單臺），8 臺 / 箱（14.4Kg） |
| 安裝方式 | 3U 19 英寸標準機架安裝 | 桌面放置、墻面安裝（配 M4 螺絲 / 墻塞）、DIN 導軌安裝（TS35/7.5/15） |
| 適用場景 | 數據中心、工業機房等需要標準化機架部署的場景，適合多設備集中管理 | 小型機房、現場設備旁、空間受限場景，或無需集中機架部署的獨立設備控制（如小型老化系統、戶外照明控制） |
