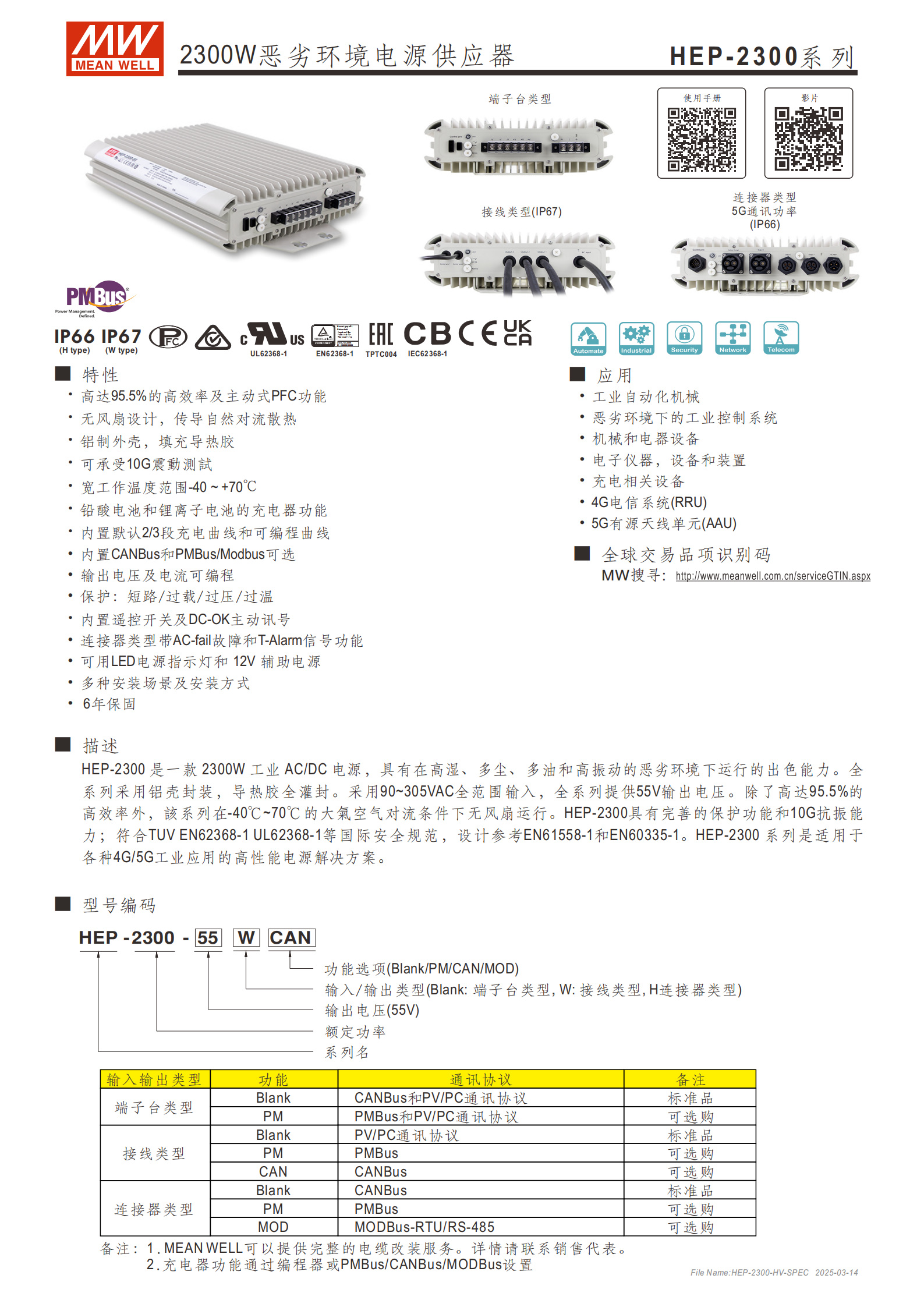

HEP-2300 系列是一款功率達2300W的惡劣環境 AC/DC 電源供應器，采用鋁殼封裝與導熱膠全灌封設計，支持90~305VAC寬輸入、55V固定輸出（可調范圍 48~57.6V），最大輸出電流48A，效率高達95.5% ，具備無風扇自然對流散熱、-40~+70℃ 寬工作溫度范圍及10G抗振能力，符合 IP66/IP67 防護等級與多項國際安全規范；核心功能包括鉛酸 / 鋰離子電池充電（內置 2/3 段默認曲線 + 可編程曲線）、輸出電壓 / 電流可編程、短路 / 過載等多重保護，支持 CANBus/PMBus/Modbus 通訊協議，適配工業自動化、4G/5G 通訊等惡劣環境應用，提供6 年保固。
產品定位：HEP-2300 系列是一款專為惡劣環境設計的 2300W 工業 AC/DC 電源供應器，采用鋁殼全灌封導熱膠結構，無風扇自然對流散熱，可在高濕、多塵、多油、高振動場景穩定運行。
核心優勢：寬溫工作（-40~+70℃）、高防護等級（IP66/IP67）、10G 抗振能力、95.5% 高效率、完善保護機制及靈活通訊適配。
適用場景：工業自動化機械、惡劣環境工業控制系統、4G RRU、5G AAU、電子儀器、充電設備等。
保固與規范：6 年保固，符合 UL62368-1、TUV EN62368-1、IEC62368-1 等國際安全規范，EMC 兼容多項標準。

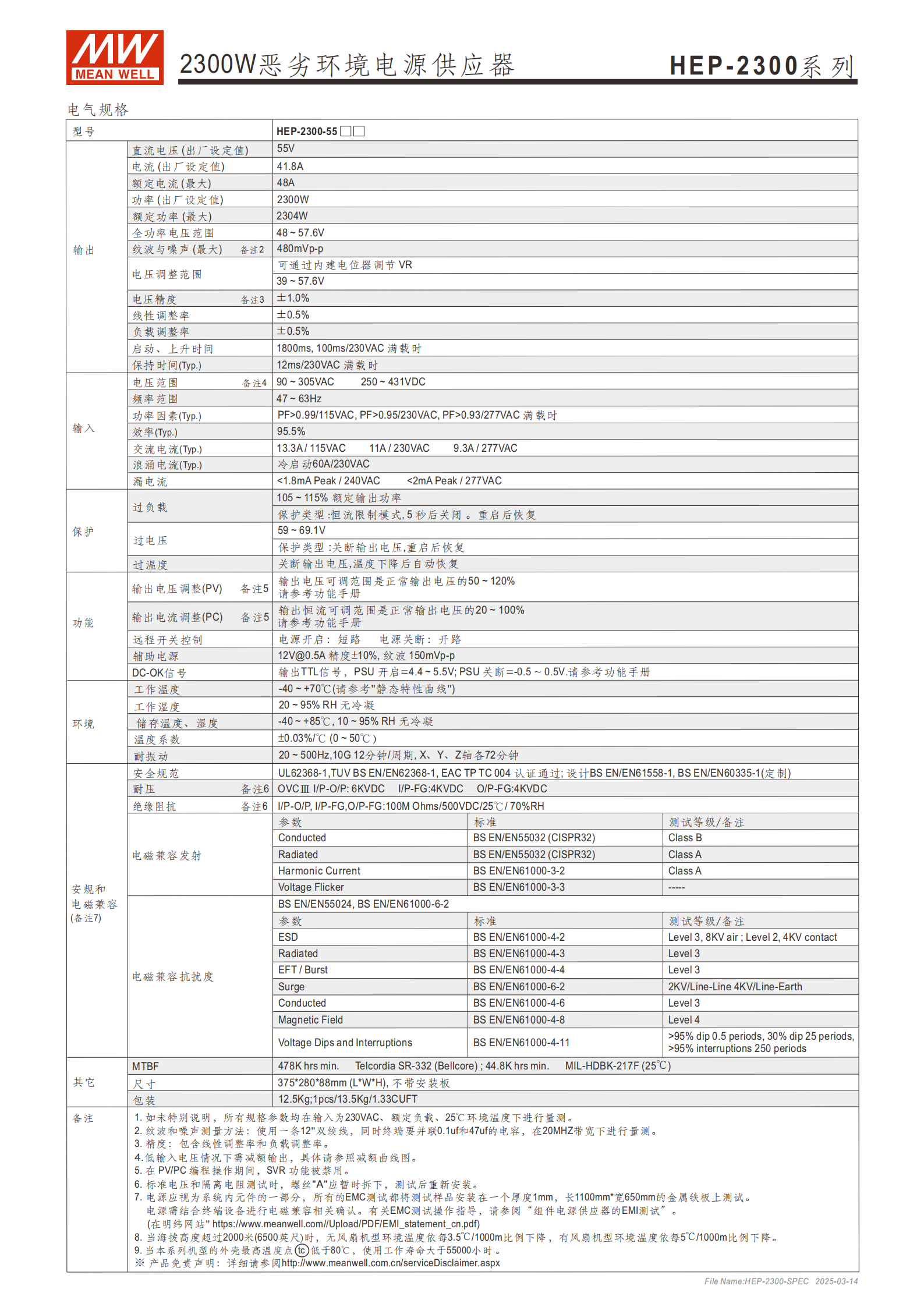

二、關鍵電氣參數
| 類別 | 具體參數 | 備注 |
|---|---|---|
| 輸入規格 | 電壓范圍：90~305VAC（250~431VDC）頻率范圍：47~63Hz功率因數：PF>0.99（115VAC）、PF>0.95（230VAC）、PF>0.93（277VAC） | 寬范圍輸入，適配全球電網 |
| 輸出規格 | 額定電壓：55V（出廠設定）可調范圍：48~57.6V（正常輸出的 50~120%）額定電流：最大 48A額定功率：2300W電壓精度：±0.5%紋波與噪聲：≤480mVp-p | 支持電位器調節及外部電壓編程 |
| 效率與損耗 | 最高效率：95.5%（滿載）漏電流：<1.8mA Peak（240VAC）、<2mA Peak（277VAC） | 低功耗設計，節能高效 |
| 充電參數（可選） | 蓄電池類型：鉛酸（富液式、凝膠、AGM）、鋰離子（鋰鐵、鋰錳）均充電壓：57.6V浮充電壓：55.2V最大充電電流：40A建議電池容量：120~400AH | 內置 2/3 段默認曲線，支持編程 |
三、結構與環境特性
結構設計：
材質：鋁制外殼，填充導熱膠全灌封，增強散熱與防護；
散熱方式：無風扇，傳導自然對流散熱，避免灰塵堆積；
防護等級：端子臺型 / 接線型（IP67）、連接器型（IP66），適配惡劣環境。
環境適應性：

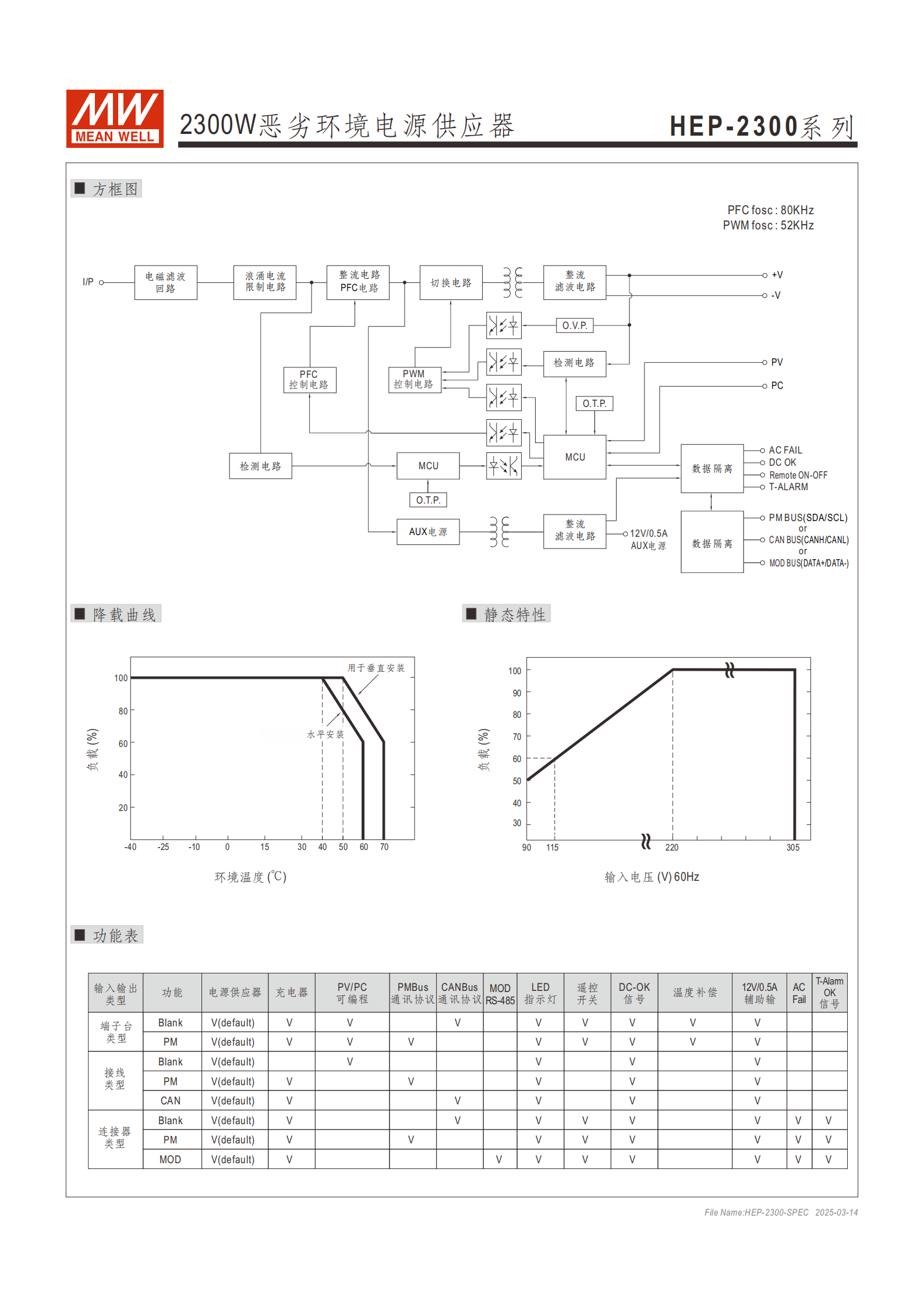

工作溫度：-40~+70℃（參考靜態特性曲線）；
儲存溫度：-40~+85℃，10~95% RH 無冷凝；
耐振動：20~500Hz，10G 加速度，X/Y/Z 軸各 72 分鐘 / 周期；
溫度系數：±0.03%/℃（0~50℃）；
海拔適應：超過 2000 米時，環境溫度按 3.5℃/1000m 比例下降。
四、核心功能與配置
調節與編程功能：
輸出電壓編程（PV）：通過外部 0~5V 直流電壓調節，非線性對應輸出電壓 50~120%；

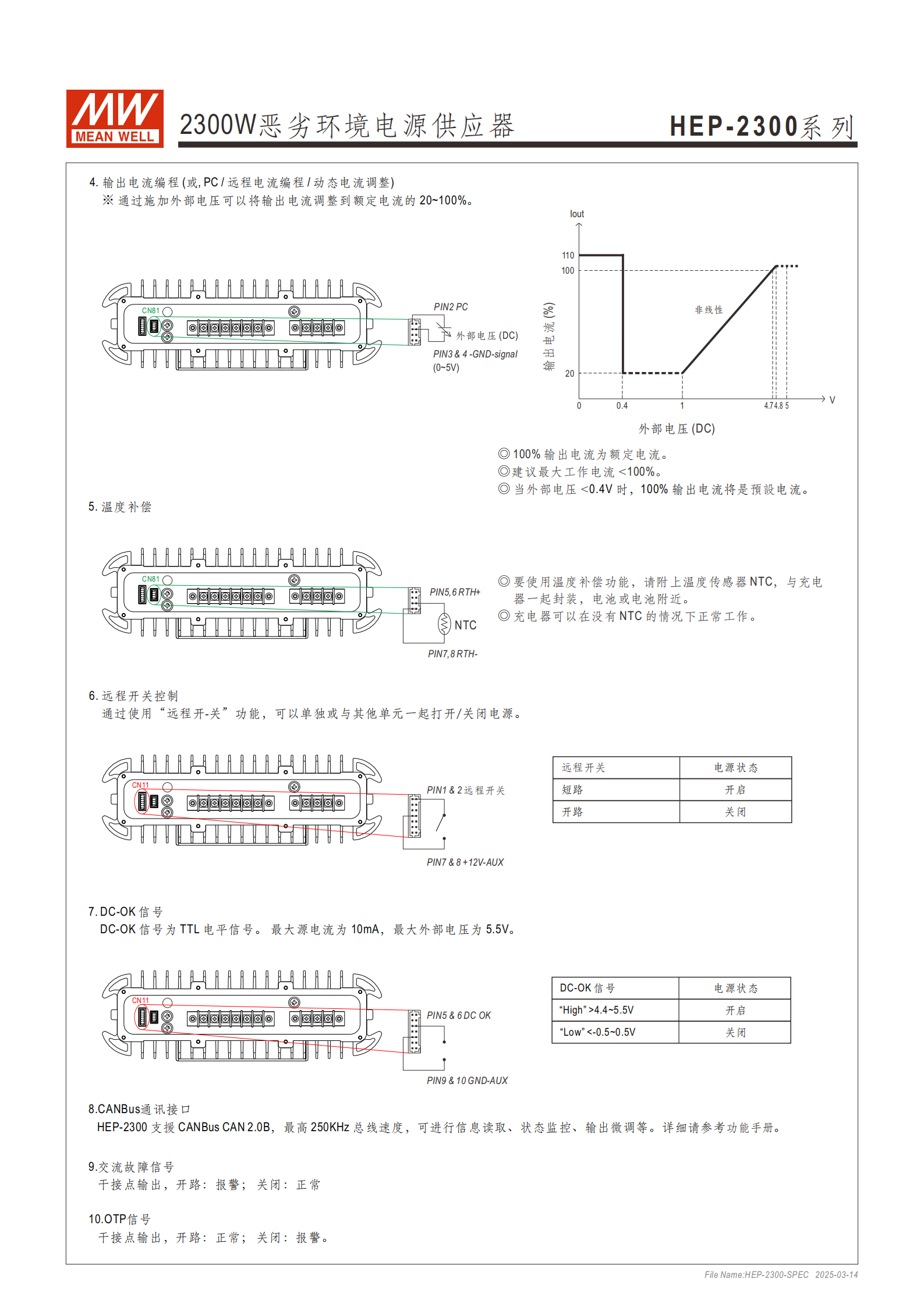

輸出電流編程（PC）：通過外部 0~5V 直流電壓調節，對應額定電流 20~100%；
充電曲線：默認 2 段 / 3 段曲線，支持通過 PMBus/CANBus/Modbus 或編程器自定義。
通訊協議選項：
協議類型 適配機型 功能 CANBus CAN 型號 支持 CAN 2.0B，最高 250KHz 總線速度，可讀取信息、監控狀態、微調輸出 PMBus PM 型號 支持 SDA/SCL 接口，實現參數配置與狀態監控 Modbus-RTU/RS-485 MOD 型號 通過 DATA+/DATA - 接口通訊，適配工業控制系統 保護與告警功能：
過負載保護：105~115% 額定功率時，恒流限制模式，5 秒后關閉，重啟恢復；
過電壓保護：59~69.1V，關斷輸出，重啟恢復；
過溫度保護：溫度下降后自動恢復，內部溫度達 95℃時紅燈閃爍告警；
短路保護：恒流限制模式，關斷 5 秒后上電重啟恢復；
告警信號：AC-Fail（交流故障）、T-Alarm（過溫告警）、DC-OK（電源正常）。
輔助功能：
輔助電源：12V@0.5A，±10% 精度，紋波≤150mVp-p，不受遠程開關控制；
遠程開關：短路（4.4~5.5V）開啟，開路（-0.5~0.5V）關閉；
LED 指示燈：綠色（正常工作）、紅色（異常）、紅色閃爍（95℃告警）。
五、產品類型與安裝
輸入輸出類型：
Blank 型：端子臺類型，標準品，無額外通訊協議；
W 型：接線類型（IP67），支持 Blank/PM/CAN/MOD 功能選項；
H 型：連接器類型（IP66），支持 Blank/PM/CAN/MOD 功能選項。
安裝方式：
標準安裝：水平安裝、垂直安裝（參考降載曲線）；
可選安裝：電桿安裝（需搭配 PGG2BKT 系列支架）；
尺寸重量：375×280×88mm（L×W×H，無安裝板），凈重 12.5Kg，包裝重量 13.5Kg。
六、配件與注意事項
標準配件：M6 規格螺絲（不同長度）、防水連接器蓋；
可選配件：編程器（SBP-001）、定制電纜、安裝支架；
注意事項：低輸入電壓需減額輸出；海拔超 2000 米需調整環境溫度；EMC 測試需結合終端設備安裝在金屬鐵板上。
4. 關鍵問題與答案
問題 1：HEP-2300 系列電源的核心適配場景與惡劣環境適應能力體現在哪些方面？
答案：核心適配場景包括工業自動化機械、惡劣環境工業控制系統、4G RRU、5G AAU、充電設備等。惡劣環境適應能力主要體現在：① 防護等級達 IP66（連接器型）/IP67（接線型），防塵防水；② 寬溫工作范圍（-40~+70℃），支持 20~95% RH 無冷凝環境；③ 10G 抗振能力（20~500Hz，X/Y/Z 軸各 72 分鐘測試）；④ 鋁殼全灌封導熱膠結構，無風扇設計，避免灰塵堆積與機械故障；⑤ 符合多項國際安全與 EMC 規范，抗電磁干擾（ESD Level 3、Surge Level 3 等）。
問題 2：該電源的充電功能支持哪些電池類型？充電曲線可通過哪些方式配置？
答案：充電功能支持的電池類型包括：① 鉛酸電池（富液式、凝膠、AGM）；② 鋰離子電池（鋰鐵、鋰錳）。充電曲線配置方式有兩種：① 內置默認曲線，含 2 段（定電流→定電壓）和 3 段（定電流→均充→浮充）兩種預設；② 可編程曲線，通過三種方式配置 ——PMBus 通訊協議、CANBus 通訊協議、Modbus-RTU/RS-485 通訊協議，或搭配 SBP-001 智能電池充電編程器 + 電腦進行參數調整。
問題 3：HEP-2300 系列電源的輸出調節范圍、通訊協議選項及保護功能分別有哪些？
答案：① 輸出調節范圍：輸出電壓可調至正常輸出的 50~120%（對應 48~57.6V），支持電位器調節和外部電壓編程；輸出電流可調至額定電流的 20~100%，僅支持外部電壓編程。② 通訊協議選項：標準品無通訊功能，可選配 CANBus（支持 CAN 2.0B，250KHz 總線速度）、PMBus（SDA/SCL 接口）、Modbus-RTU/RS-485（DATA+/DATA - 接口）。③ 保護功能：涵蓋短路保護（恒流限制 + 重啟恢復）、過載保護（105~115% 負載時 5 秒關閉）、過壓保護（59~69.1V 關斷輸出）、過溫保護（溫度下降自動恢復 + 95℃告警），全方位保障設備安全。
