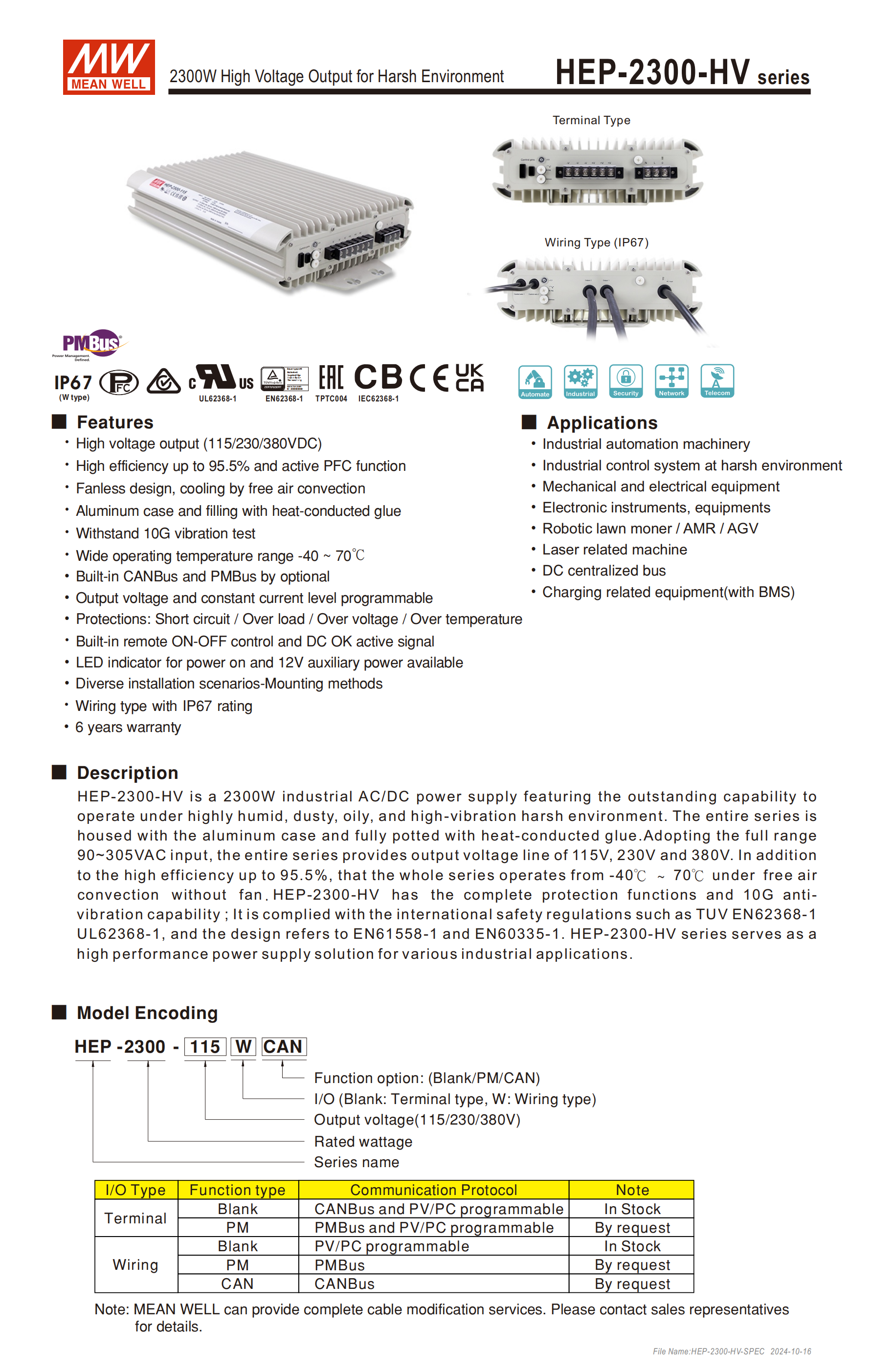

HEP-2300-HV 系列是一款2300W 工業 AC/DC 電源，具備115/230/380VDC 高壓輸出，采用鋁殼全灌封、無風扇自然對流散熱設計，可在 **-40~+70℃寬溫范圍及高濕、多塵、多油、10G 振動的惡劣環境下穩定運行，效率高達95.5%** 且支持主動式 PFC 功能，內置短路 / 過載 / 過壓 / 過溫等完善保護，可選 CANBus/PMBus 通訊協議，輸出電壓（50%~120%）和電流（20%~100%）可編程，適配工業自動化、AGV、激光設備等多種應用，符合多項國際安全規范并提供6 年保固。
產品名稱：HEP-2300-HV 系列工業 AC/DC 電源
核心定位：專為高濕、多塵、多油、高振動的惡劣環境設計的高壓輸出電源解決方案
額定功率：2300W
保固期限：6 年
核心優勢：無風扇自然對流散熱、全灌封防護、寬溫運行、高效率、可編程性強
二、關鍵特性
| 特性類別 | 具體內容 |
|---|---|
| 環境適應性 | 工作溫度：-40~+70℃；儲存溫度：-40~+85℃；工作濕度：20~95% RH（無冷凝）；抗振能力：20~500Hz、10G（X/Y/Z 軸各 72 分鐘） |
| 結構設計 | 外殼材質：鋁制；防護設計：導熱膠全灌封；散熱方式：傳導自然對流（無風扇）；防護等級：接線型（W）支持IP67 |
| 效率與 PFC | 最高效率：95.5%（230V/380V 輸出機型）；功率因素（滿載）：115VAC 時 PF>0.99、230VAC 時 PF>0.95、277VAC 時 PF>0.93 |

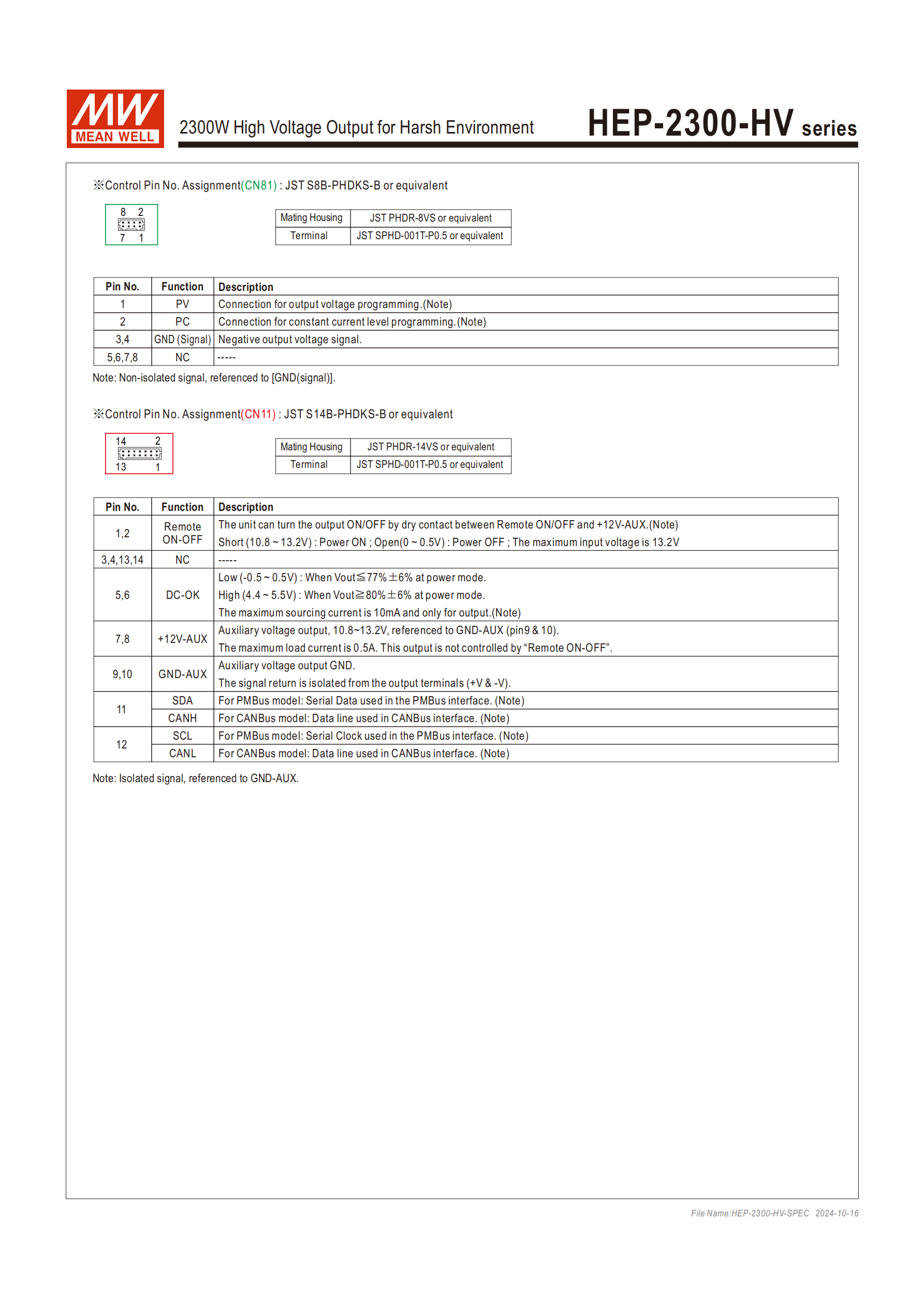

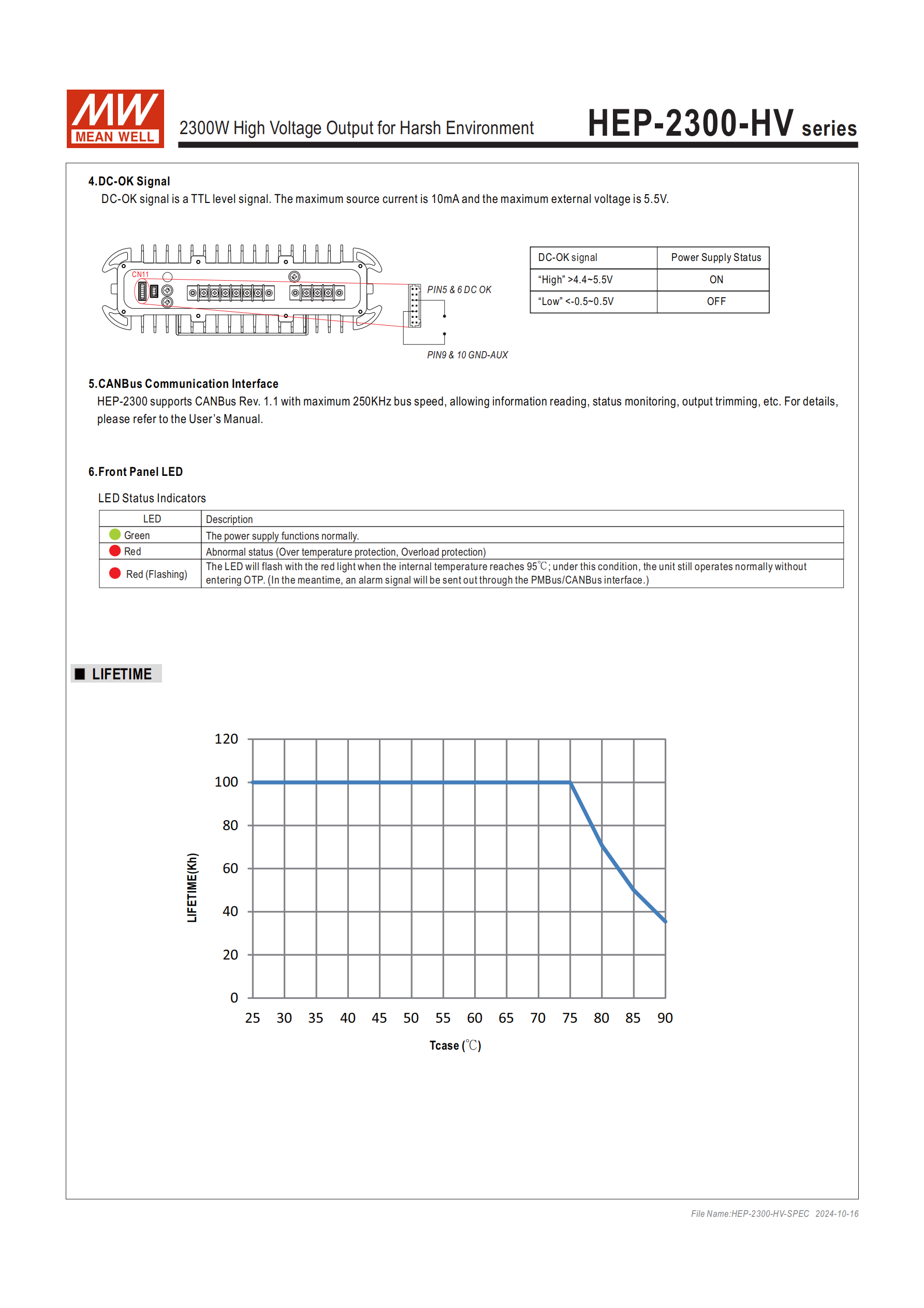

| 通訊與控制 | 可選通訊協議：CANBus、PMBus；輔助功能：12V@0.5A 輔助電源、DC OK 有源信號、LED 狀態指示燈、遙控 ON-OFF 控制 |
| 可編程性 | 輸出電壓調整：額定電壓的50%~120%（內置電位器或外部電壓調節）；輸出電流調整：額定電流的20%~100%（外部電壓調節） |
三、電氣規格
（1）輸入?yún)?shù)
輸入電壓范圍：AC 90~305V / DC 250~431VDC
頻率范圍：47~63Hz
浪涌電流（Typ.）：冷啟動 60A/230VAC；1800ms（100ms/230VAC 滿載）
漏電流：<1.8mA Peak（240VAC）、<2mA Peak（277VAC）
（2）輸出參數（三款機型核心數據）
| 機型型號 | 輸出電壓（出廠設定） | 額定電流（最大） | 電壓調整范圍 | 線性 / 負載調整率 | 紋波與噪聲（最大） |
|---|---|---|---|---|---|
| HEP-2300-115 | 115VDC | 20A | 90~138V | ±0.5% | 1500mVp-p |
| HEP-2300-230 | 230VDC | 10.6A | 170~260V | ±0.5% | 2500mVp-p |
| HEP-2300-380 | 380VDC | 6.05A | 260~400V | ±1.0% | 4000mVp-p |
（3）保護功能
| 保護類型 | 保護機制 |
|---|---|
| 短路保護 | 恒流限制模式，5 秒后關閉，重啟恢復 |
| 過載保護 | 關斷輸出電壓，重啟后恢復 |
| 過壓保護 | 關斷輸出電壓，重啟后恢復 |
| 過溫保護 | 關斷輸出電壓，溫度下降后自動恢復 |
（4）安規與 EMC
安全規范：符合 UL62368-1、TUV EN62368-1、EAC TP TC 004，參考 EN61558-1、EN60335-1
耐壓等級：I/P-O/P:6KVDC、I/P-FG:4KVDC、O/P-FG:4KVDC
絕緣阻抗：100M Ohms/500VDC（25℃/70% RH）
EMC 抗擾度：ESD（Level3/8KV 空氣、Level2/4KV 接觸）、EFT/Burst（Level3）、Surge（2KV 線 - 線、4KV 線 - 地）等
EMC 發射：符合 EN55032（CISPR32）Class B（傳導）、Class A（輻射）
四、結構與安裝

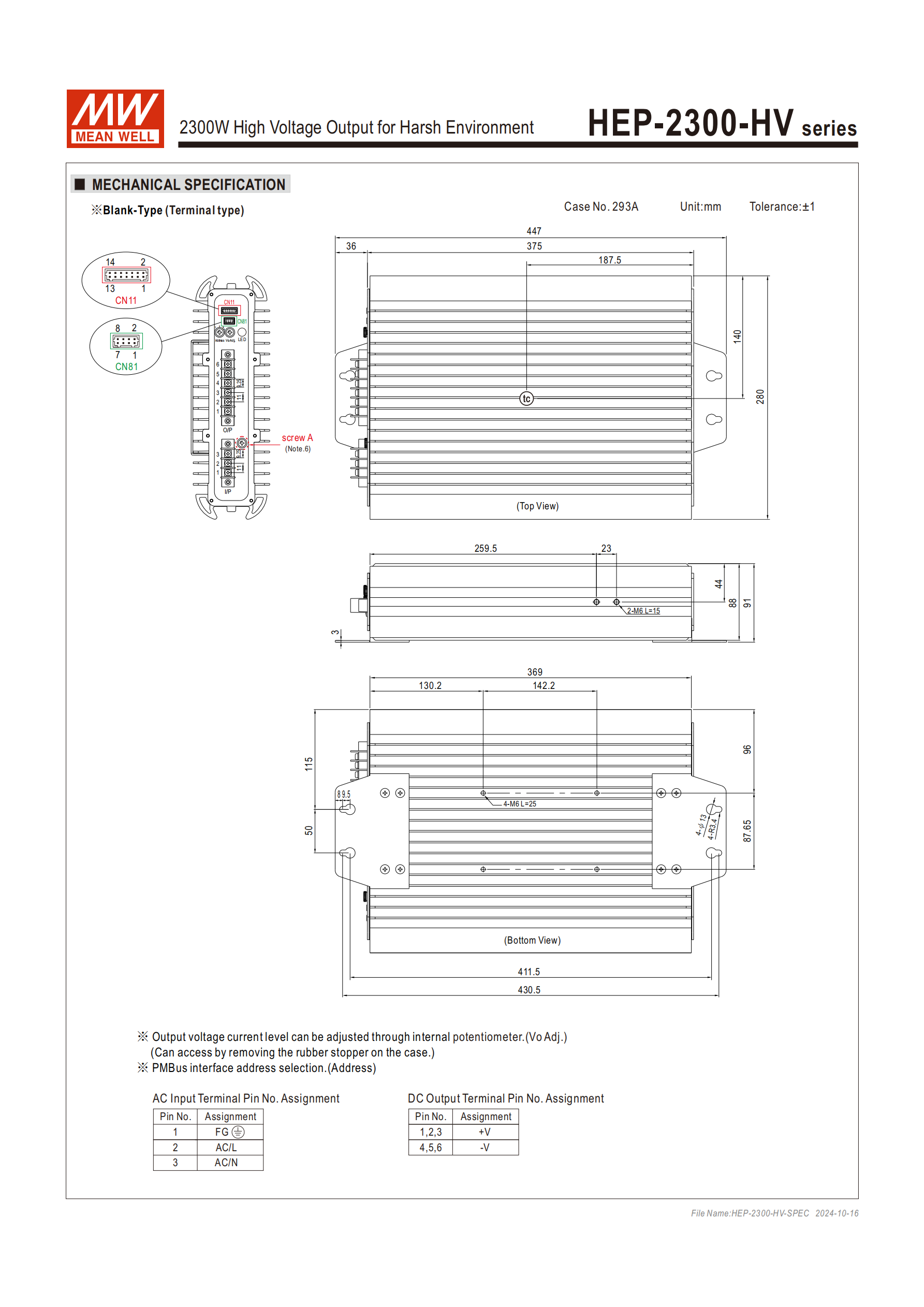

尺寸（LWH）：375×280×88mm（不帶安裝板）
重量：?jiǎn)螜C(jī) 12.5Kg；包裝 13.5Kg/1.33CUFT

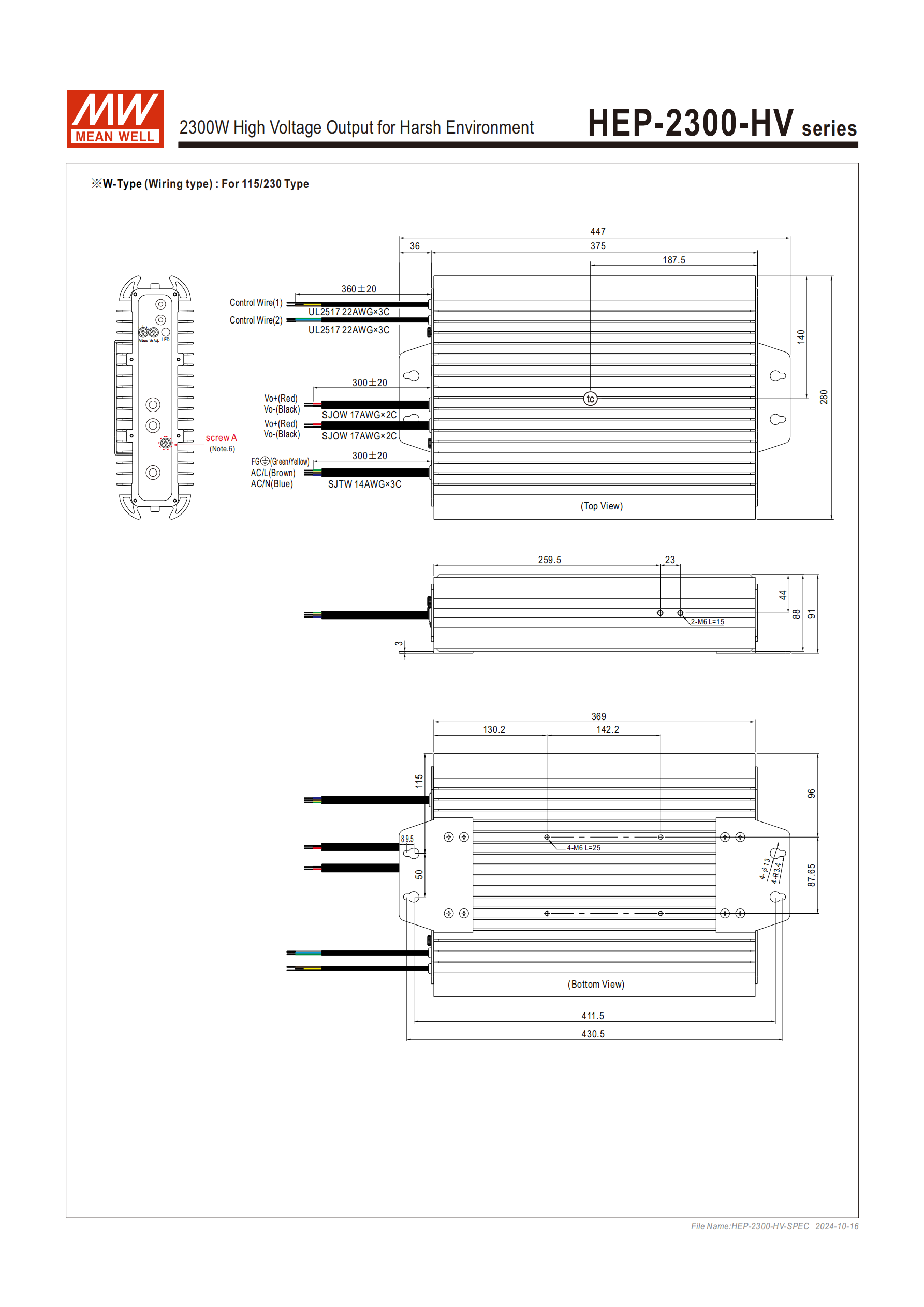

機型類型：端子臺型（Blank）、接線型（W）
安裝方式：水平安裝、垂直安裝、電桿安裝（可選支架 DGG2BKT-003/004）、側裝（可選支架 DGG2BKT-001/002/004）
配件清單：可選 M6 規格螺絲（L=12/16/25）及專用安裝支架
五、應用場景
工業自動化機械、惡劣環境工業控制系統
機械和電器設備、電子儀器
機器人草坪監視器 / AMR/AGV、激光相關機器
DC 集中總線、帶 BMS 的充電相關設備
4. 關鍵問題
問題 1：HEP-2300-HV 系列電源的環境適應性核心指標是什么，可應用于哪些特殊場景？
答案：核心環境適應性指標包括：①工作溫度范圍 **-40~+70℃；②抗振能力10G**（20~500Hz，X/Y/Z 軸各 72 分鐘）；③適應高濕、多塵、多油環境；④接線型（W）支持 IP67 防護。特殊應用場景涵蓋 AMR/AGV、激光相關機器、惡劣環境工業控制系統、帶 BMS 的充電設備等對環境耐受性要求高的場景。
問題 2：HEP-2300-HV 系列的輸出調節功能如何實現，電壓和電流的可調范圍分別是多少？
答案：輸出調節支持兩種方式：①內置電位器調節（卸下外殼橡膠塞操作）；②外部電壓（0~5V）編程調節?？烧{(diào)范圍：①輸出電壓：額定電壓的50%~120%（如 115V 機型可調至 90~138V）；②輸出電流：額定電流的20%~100%（外部電壓 < 0.4V 時默認 100% 額定電流）。調節期間 SVR 功能會被禁用。
問題 3：該系列電源的核心安全保護功能有哪些，不同保護類型的恢復機制是什么？
答案：核心安全保護功能包括短路保護、過載保護、過壓保護、過溫保護，恢復機制差異如下：①短路保護：恒流限制模式，5 秒后關閉，需重啟恢復；②過載 / 過壓保護：直接關斷輸出電壓，重啟后恢復；③過溫保護：關斷輸出電壓，無需手動操作，溫度下降后自動恢復。多重保護設計可有效保障電源及終端設備的運行安全。
