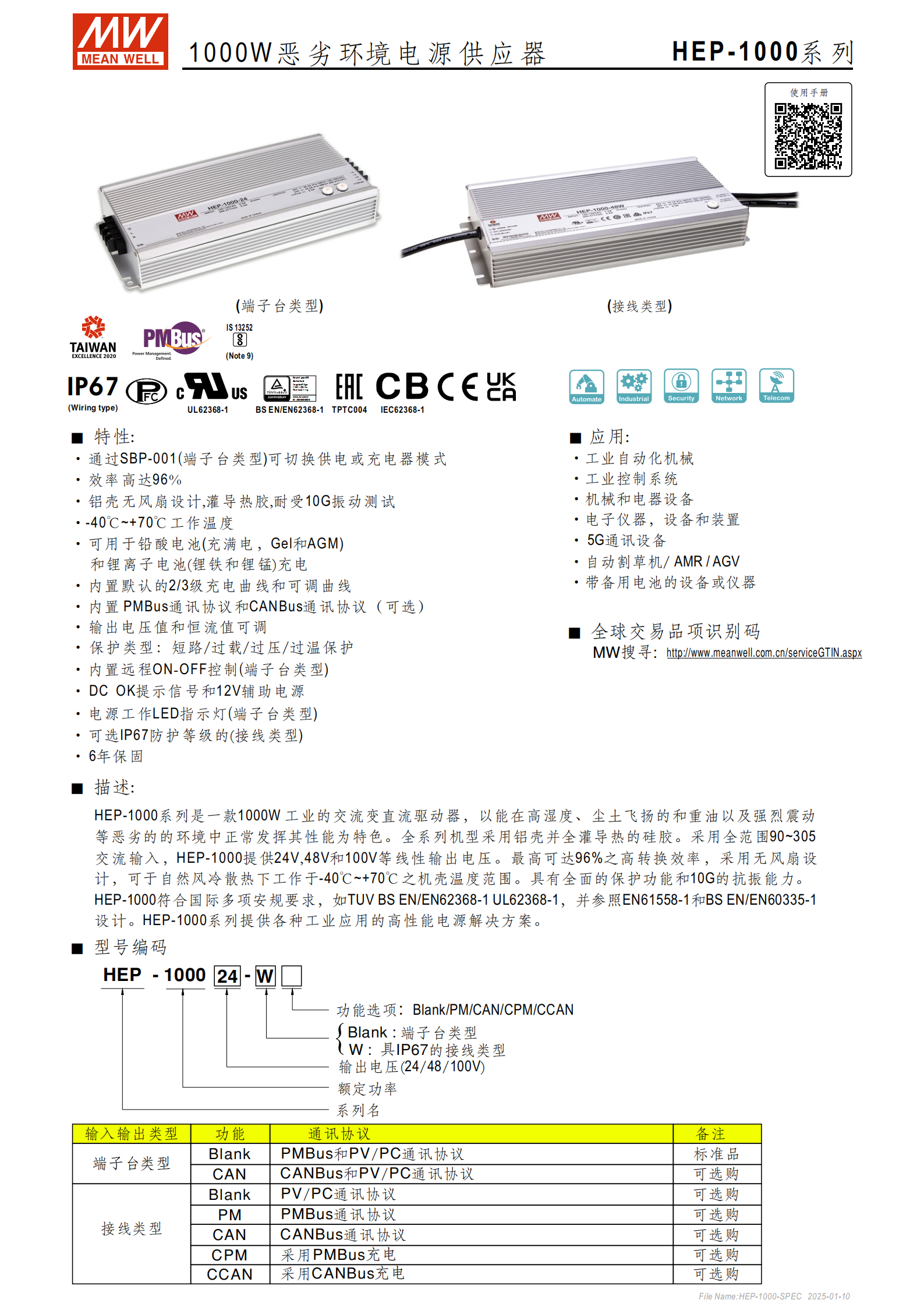

HEP-1000 系列是一款1000W工業級交流變直流電源供應器，具備端子臺和IP67 防護等級接線兩種類型，支持24V、48V、100V輸出電壓，轉換效率高達96% ，采用鋁殼無風扇設計并灌導熱膠，可在 **-40℃~+70℃** 環境溫度、20~95% RH 無冷凝濕度及 10G 振動條件下穩定工作，兼容鉛酸和鋰離子電池充電，內置多重保護功能、PMBus/CANBus 通訊協議（可選）及遠程控制等特性，符合多項國際安規，適用于工業自動化、5G 通訊、AGV 等多種惡劣環境應用，提供6 年保固。
HEP-1000 系列是針對高濕度、多塵、重油、強震動等惡劣環境設計的 1000W 工業級交流變直流電源供應器，采用鋁殼全灌導熱硅膠結構及無風扇設計，自然風冷即可滿足散熱需求，核心優勢在于寬溫工作范圍、高抗振性、高轉換效率及全面的保護功能，可靈活切換供電或充電器模式，適配多種工業應用場景。
二、核心參數規格
| 類別 | 具體參數 | 詳情 |
|---|---|---|
| 輸入?yún)?shù) | 電壓范圍 | 90~305VAC、250~431VDC |
| 頻率范圍 | 47~63Hz | |
| 浪涌電流 | 冷啟動 40A（230VAC） | |
| 漏電流 | <0.75mA / 240VAC | |
| 輸出參數 | 輸出電壓 | 24V、48V、100V（可調范圍：正常輸出電壓的 50~125%） |
| 額定電流 | HEP-1000-24：42A；HEP-1000-48：21A；HEP-1000-100：10A | |
| 額定功率 | HEP-1000-24/48：1008W；HEP-1000-100：1000W | |
| 轉換效率 | 最高 96%（230VAC/277VAC 滿載時） | |
| 紋波 & 噪聲（最大） | 24V：200mVp-p；48V：250mVp-p；100V：500mVp-p | |
| 電壓精度 | ±1.0%（含線性調整率和負載調整率） | |

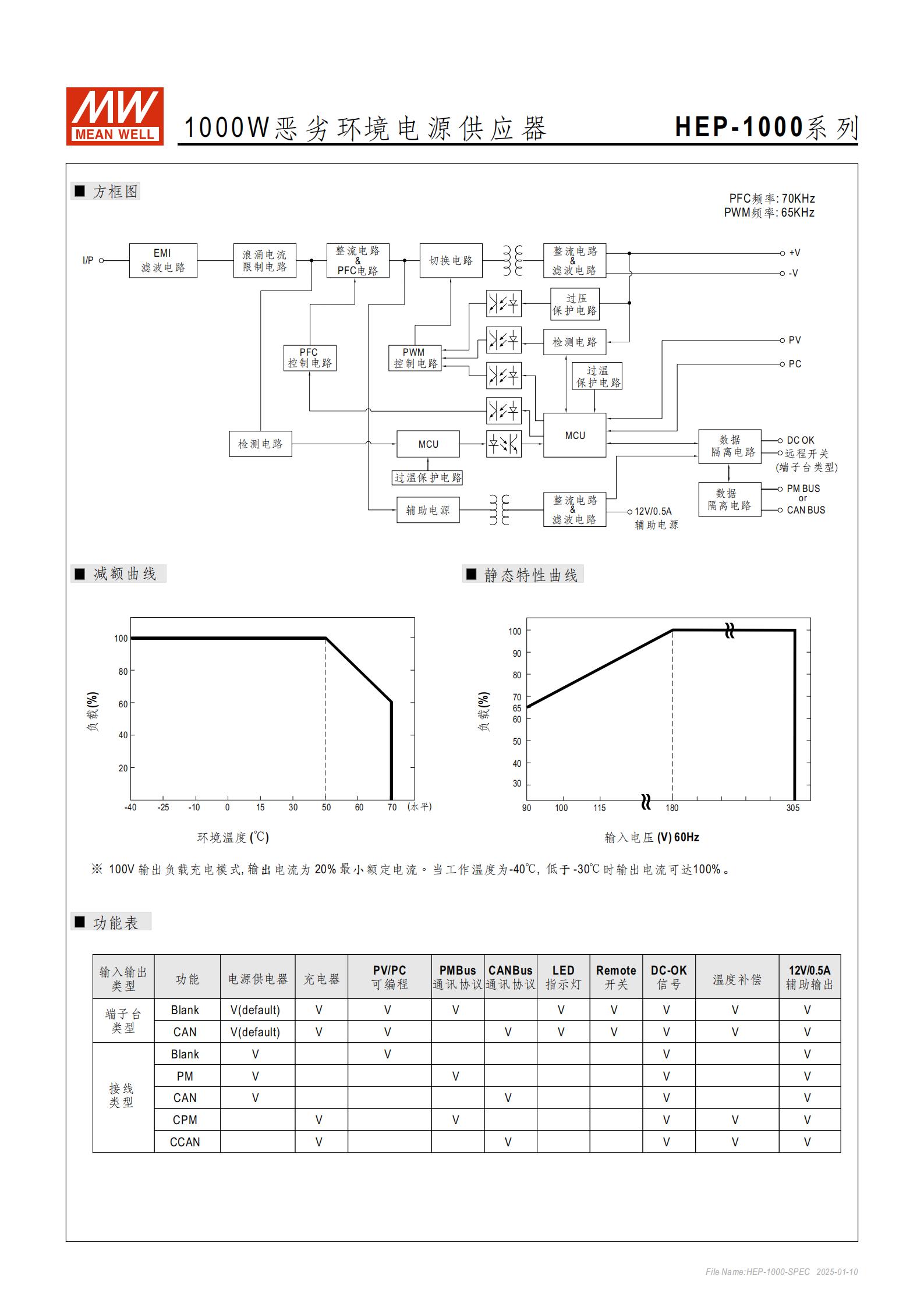

| 環境參數 | 工作溫度 | -40~+70℃（參考靜態特性曲線） |
| 工作濕度 | 20~95% RH，無冷凝 | |
| 儲存條件 | -40~+80℃、10~95% RH，無冷凝 | |
| 耐振動 | 20~500Hz，10G，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘 | |
| 溫度系數 | ±0.03%/℃（0~50℃） |
三、產品類型與功能選項
| 輸入輸出類型 | 功能選項 | 通訊協議 | 備注 |
|---|---|---|---|
| 端子臺類型 | Blank | PMBus 和 PV/PC 通訊協議 | 標準品 |
| CAN | CANBus 和 PV/PC 通訊協議 | 可選購 | |
| 接線類型（IP67） | Blank | PV/PC 通訊協議 | 可選購 |
| PM | PMBus 通訊協議 | 可選購 | |
| CAN | CANBus 通訊協議 | 可選購 | |
| CPM | 采用 PMBus 充電 | 可選購 | |
| CCAN | 采用 CANBus 充電 | 可選購 |
四、核心功能

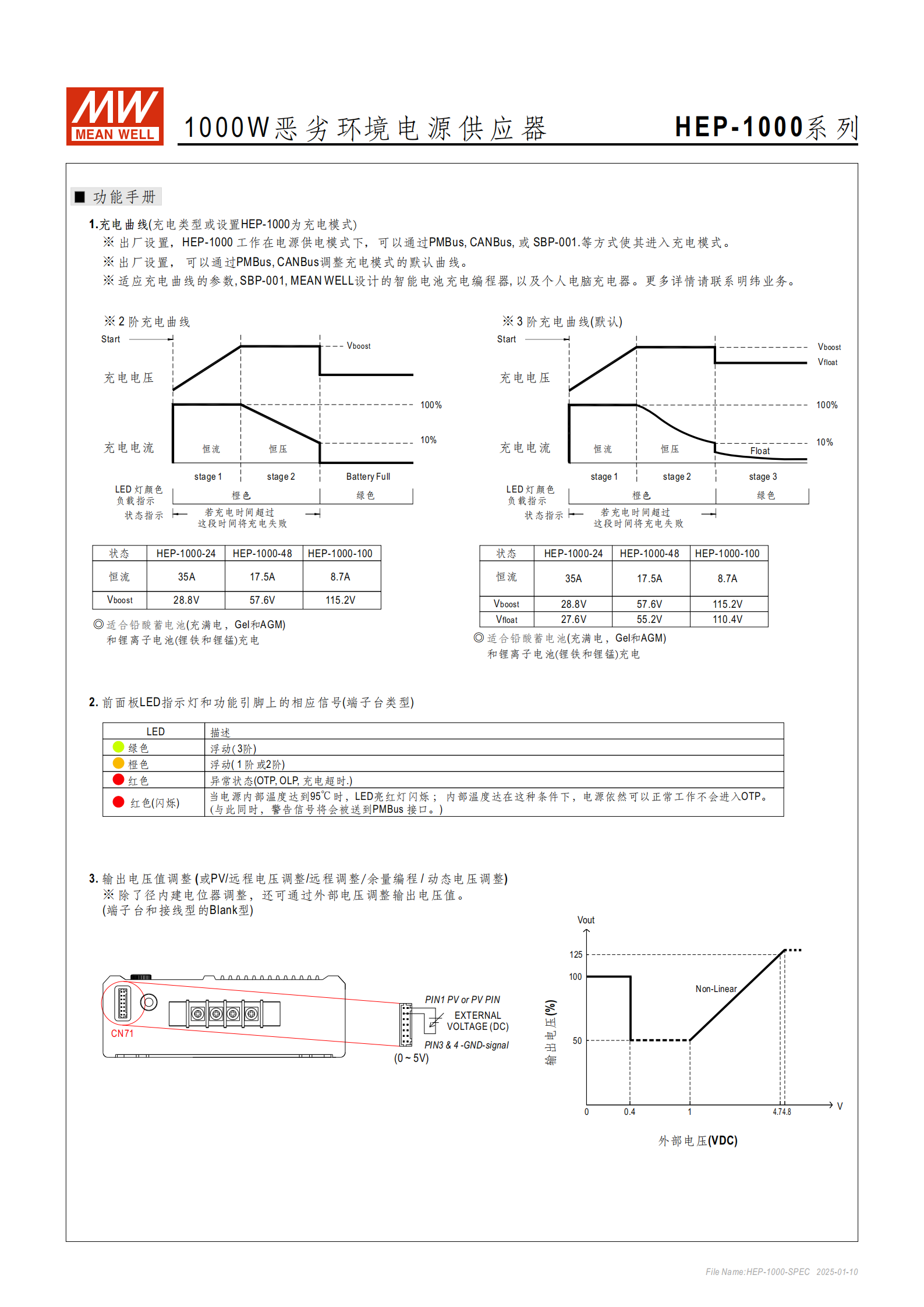

充電功能：支持鉛酸電池（充滿電、Gel、AGM）和鋰離子電池（鋰鐵、鋰錳）充電，內置默認 2/3 級充電曲線，可通過 PMBus/CANBus 調整；充電模式下輸出電壓低于 Vset 的 67% 且持續 5 秒后關閉輸出。

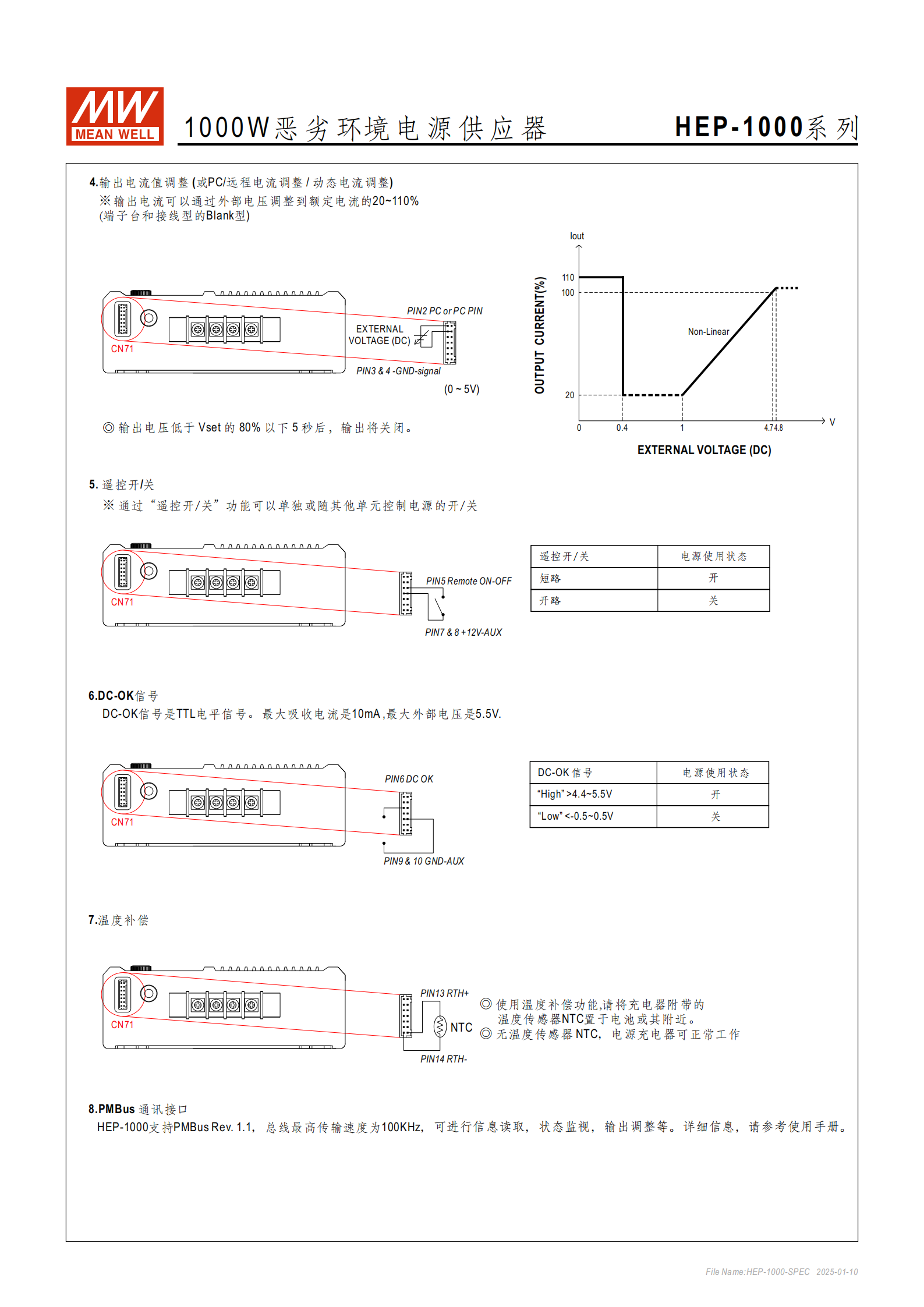

調節功能：輸出電壓可調范圍為正常輸出電壓的 50~125%，輸出恒流可調范圍為額定電流的 20~100%，支持通過內置電位器、外部電壓或通訊協議調整。
控制功能：內置遠程 ON-OFF 控制（端子臺類型），短路開啟、開路關閉；提供 12V@0.5A 輔助電源（精度 ±10%，紋波 150mVp-p）；DC OK 信號為 TTL 電平（開啟：4.4~5.5V，關閉：-0.5~0.5V）。
保護功能：包含短路（關斷輸出，重啟恢復）、過載（恒流限制模式，關斷 5 秒后重啟恢復）、過壓（關斷輸出，重啟恢復）、過溫（關斷輸出，溫度下降后自動恢復）保護。
通訊功能：支持 PMBus Rev. 1.1（最高傳輸速度 100KHz）和 CANBus 通訊協議（可選），可實現信息讀取、狀態監視、輸出調整等。
五、安規與可靠性
安全認證：通過 UL62368-1、TUV BS EN/EN62368-1、BIS IS13252 (Part1):2010/IEC 60950-1:2005、EAC TP TC 004 認證，依照 BS EN/EN61558-1 設計，支持 BS EN/EN60335-1 定制。
電磁兼容：發射符合 BS EN/EN55032 (CISPR32)、EN61000-3-2/3 等標準；抗擾度符合 BS EN/EN61000-4 系列標準（ESD Level 3、浪涌 Level 4 等）。
可靠性：MTBF 最小值為 583.7K 小時（Telcordia SR-332 標準）、52.3K 小時（MIL-HDBK-217F 標準，25℃）；絕緣阻抗 I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms（500VDC、25℃、70% RH）。
六、物理規格與包裝

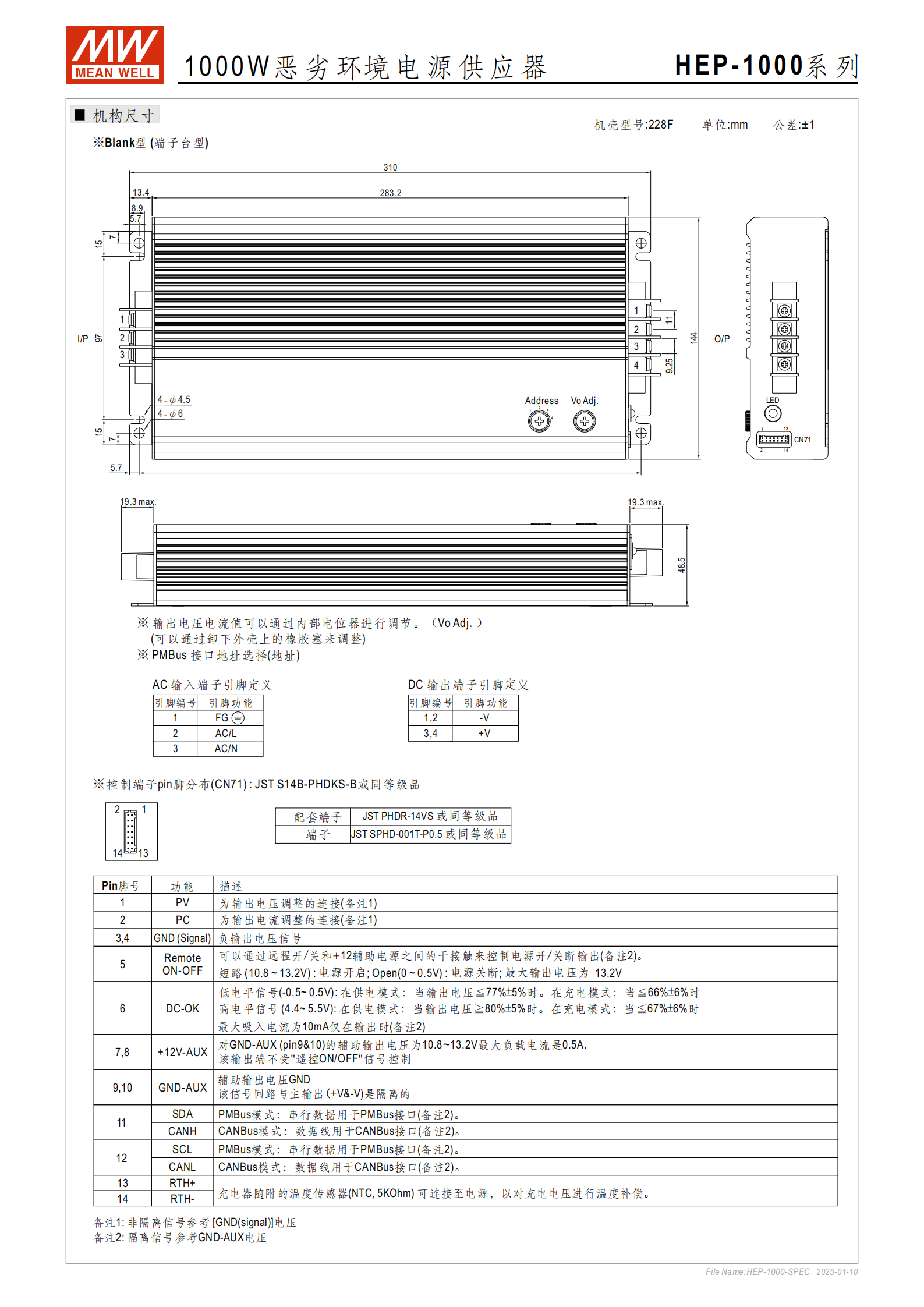

尺寸：31014448.5mm（LWH）
重量：單臺 4Kg，4 臺 / 箱（總重 18.25Kg，體積 1.04CUFT）

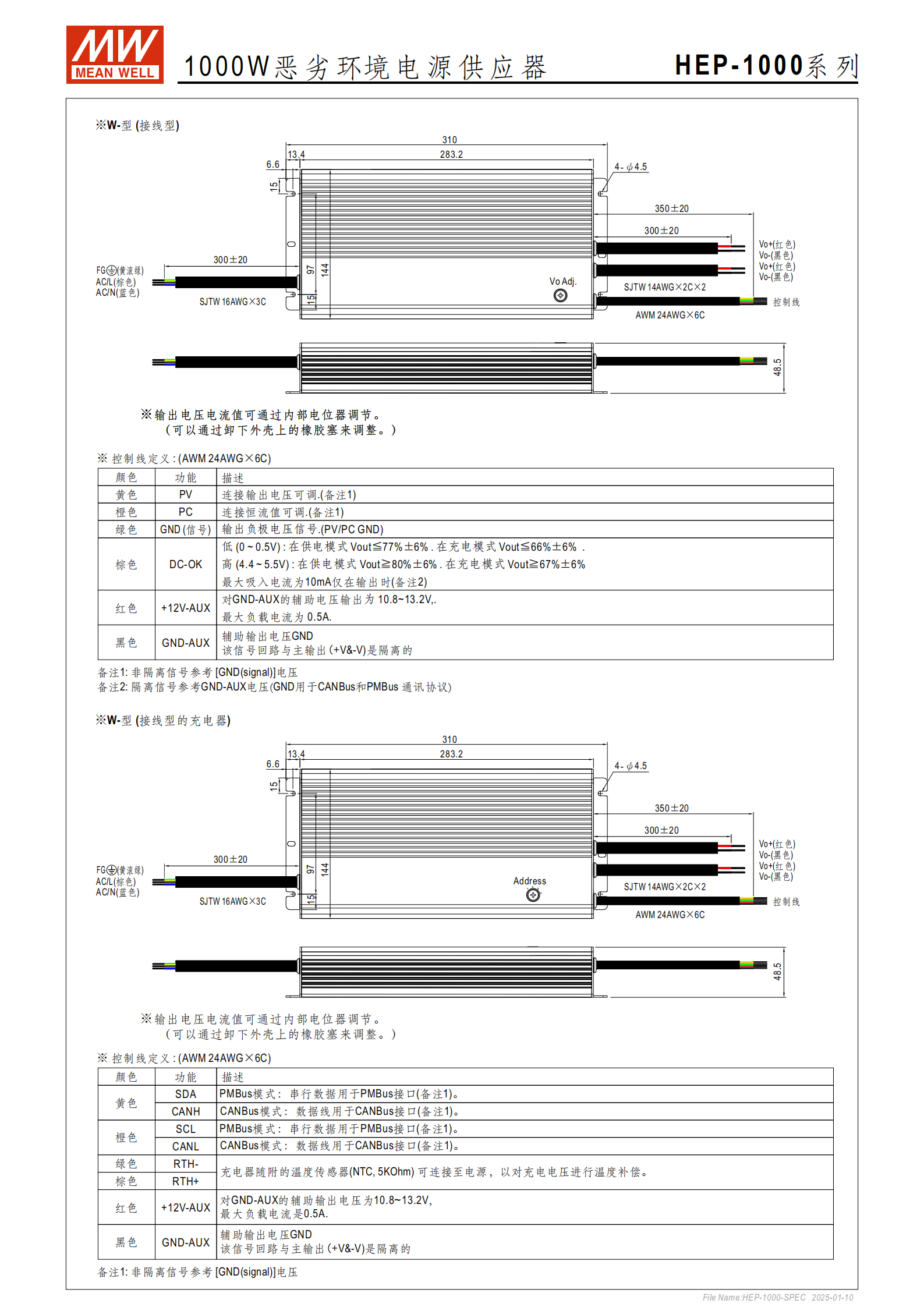

接線規格：端子臺型支持內部電位器調節（卸下外殼橡膠塞操作）；接線型采用 SJTW 14AWG×2C×2（輸出）、SJTW 16AWG×3C（輸入）、AWM 24AWG×6C（控制線）。
4. 關鍵問題
問題 1：HEP-1000 系列電源供應器的惡劣環境適配能力主要體現在哪些方面？
答案：主要體現在三方面：① 寬溫工作范圍，支持 - 40℃~+70℃環境溫度（儲存溫度 - 40~+80℃），滿足極端高低溫場景；② 高抗振性，可耐受 20~500Hz、10G 強度的振動（X、Y、Z 軸各 72 分鐘測試），適配工業機械、AGV 等高頻振動設備；③ 濕度與防護，工作濕度 20~95% RH 無冷凝，接線類型可選 IP67 防護等級，可抵御高濕度、多塵、重油等惡劣環境侵蝕；同時采用鋁殼全灌導熱膠、無風扇設計，進一步提升環境適應性。
問題 2：HEP-1000 系列在充電模式下的核心適配性和可調性如何？
答案：適配性方面，支持鉛酸電池（充滿電、Gel、AGM）和鋰離子電池（鋰鐵、鋰錳）兩類主流電池充電，默認內置 2/3 級充電曲線，不同型號對應明確充電參數（如 HEP-1000-24 浮充電壓 27.6V、均充電壓 28.8V，充電電流 35A）；可調性方面，可通過 PMBus、CANBus 通訊協議或 SBP-001 智能編程器調整充電曲線，輸出電壓可調范圍為正常輸出電壓的 50~125%，輸出恒流可調范圍為額定電流的 20~100%，且支持溫度補償功能（連接 NTC 傳感器即可實現充電電壓隨電池溫度動態調整）。
問題 3：HEP-1000 系列的安全保護與遠程控制功能如何保障工業應用的穩定性？
答案：安全保護方面，內置短路（重啟恢復）、過載（恒流限制 + 5 秒后重啟）、過壓（重啟恢復）、過溫（溫度下降自動恢復）四重核心保護，同時通過 UL62368-1 等多項國際安規認證，絕緣阻抗達 100M Ohms，耐壓 I/P-O/P 3KVAC、I/P-FG 2KVAC，可有效防范電路故障和安全風險；遠程控制方面，支持遠程 ON-OFF 控制（短路開啟、開路關閉），配備 12V 輔助電源和 DC OK TTL 信號（實時反饋電源工作狀態），結合 PMBus/CANBus 通訊協議可實現遠程參數讀取、輸出調整和狀態監視，無需現場操作即可保障設備穩定運行，適配工業自動化、遠程監控等場景需求
