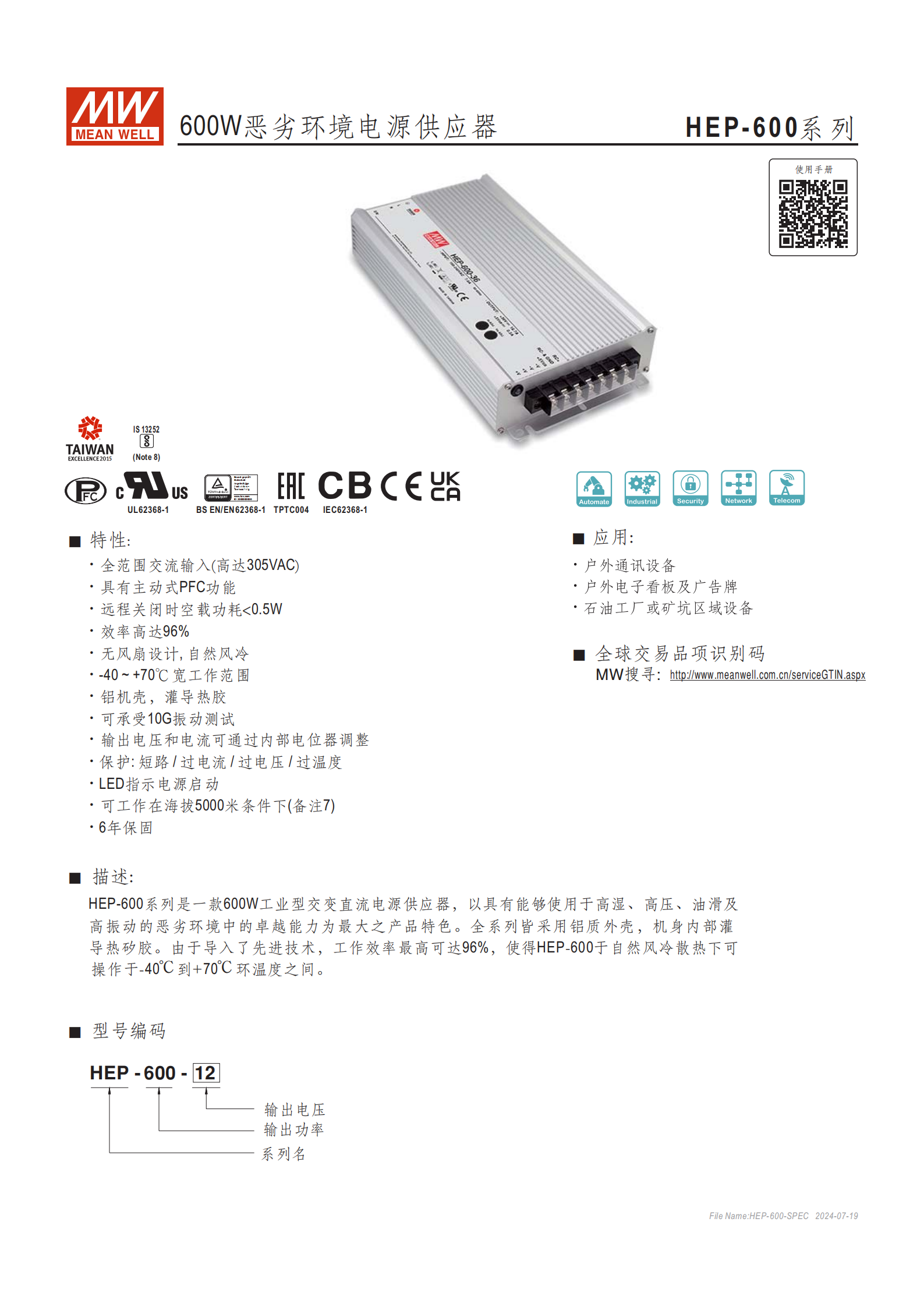

HEP-600 系列是600W 工業型交直流電源供應器，核心優勢為適配高濕、高壓等惡劣環境，具備 **-40~+70°C 寬工作溫度 **、無風扇自然風冷、96% 最高效率、主動式 PFC 功能，支持全范圍交流輸入（高達 305VAC） 及輸出電壓 / 電流內部電位器調整，擁有短路、過流等多重保護，通過多項安規認證，提供6 年保固，適用于戶外通訊設備、石油工廠等場景。
一、產品基礎信息
| 項目 | 關鍵內容 |
|---|---|
| 產品名稱 | HEP-600 系列 600W 惡劣環境電源供應器 |
| 產品類型 | 工業型交變直流電源供應器 |
| 核心定位 | 適配高濕、高壓、油滑、高振動的惡劣環境 |
| 保固期限 | 6 年 |

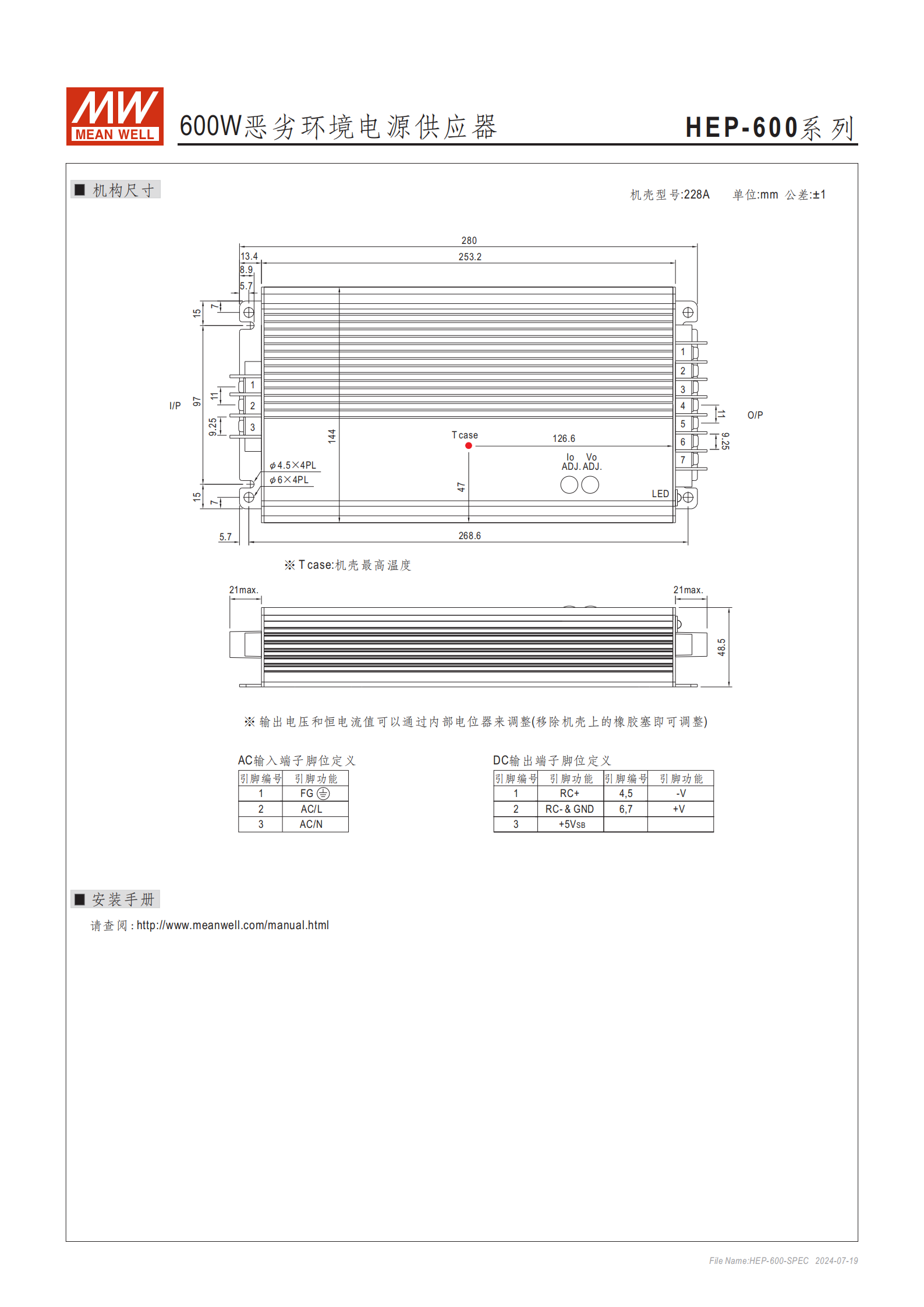

| 機構尺寸 | 280×144×48.5mm（L×W×H） |
| 包裝規格 | 單臺 3.9Kg；4 臺 / 16Kg/0.9CUFT |
二、核心特性
環境適配能力

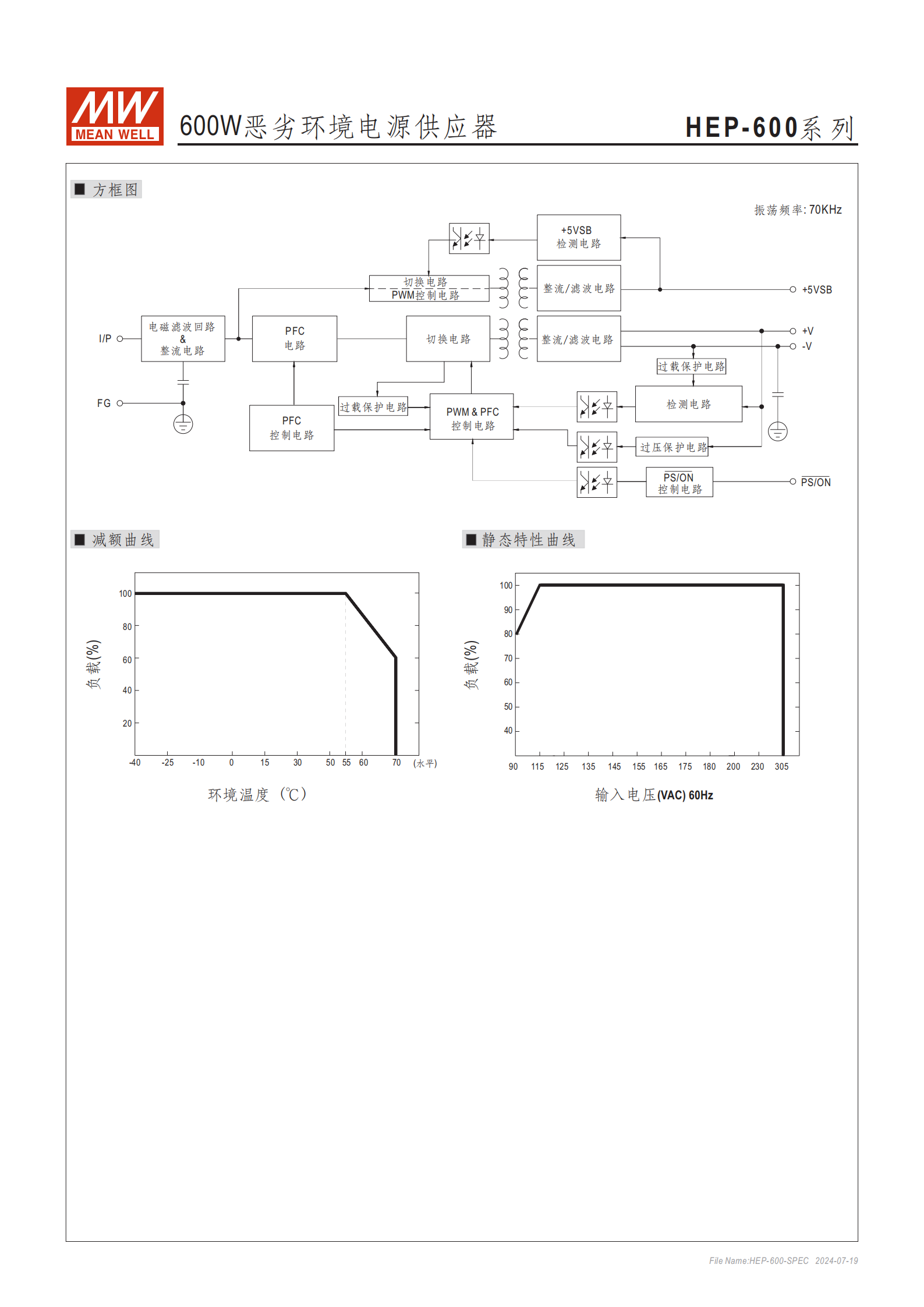

工作溫度：-40~+70°C（需參考減額曲線）
工作濕度：20~95% RH，無冷凝
海拔適配：最高5000 米（2000 米以上需調降環境溫度）
抗振動：20~500Hz 頻率下，可承受10G 振動（X、Y、Z 軸各 72 分鐘）
結構與散熱
外殼材質：鋁質機殼 + 內部灌導熱砂膠
散熱方式：無風扇自然風冷（依賴高效設計，最高效率 96%）
核心功能
電源轉換：主動式 PFC 功能，功率因數優化
遠程控制：支持遠程關閉，空載功耗 <0.5W
調參方式：通過內部電位器調整輸出電壓和電流
狀態指示：LED 指示電源啟動
保護機制
過電流保護：恒流限制，異常移除后自動恢復
短路保護：恒流限制，異常移除后自動恢復
過電壓保護：關斷輸出，重啟后恢復（保護電壓范圍 13~63V，因型號而異）
過溫度保護：關斷輸出，重啟后恢復

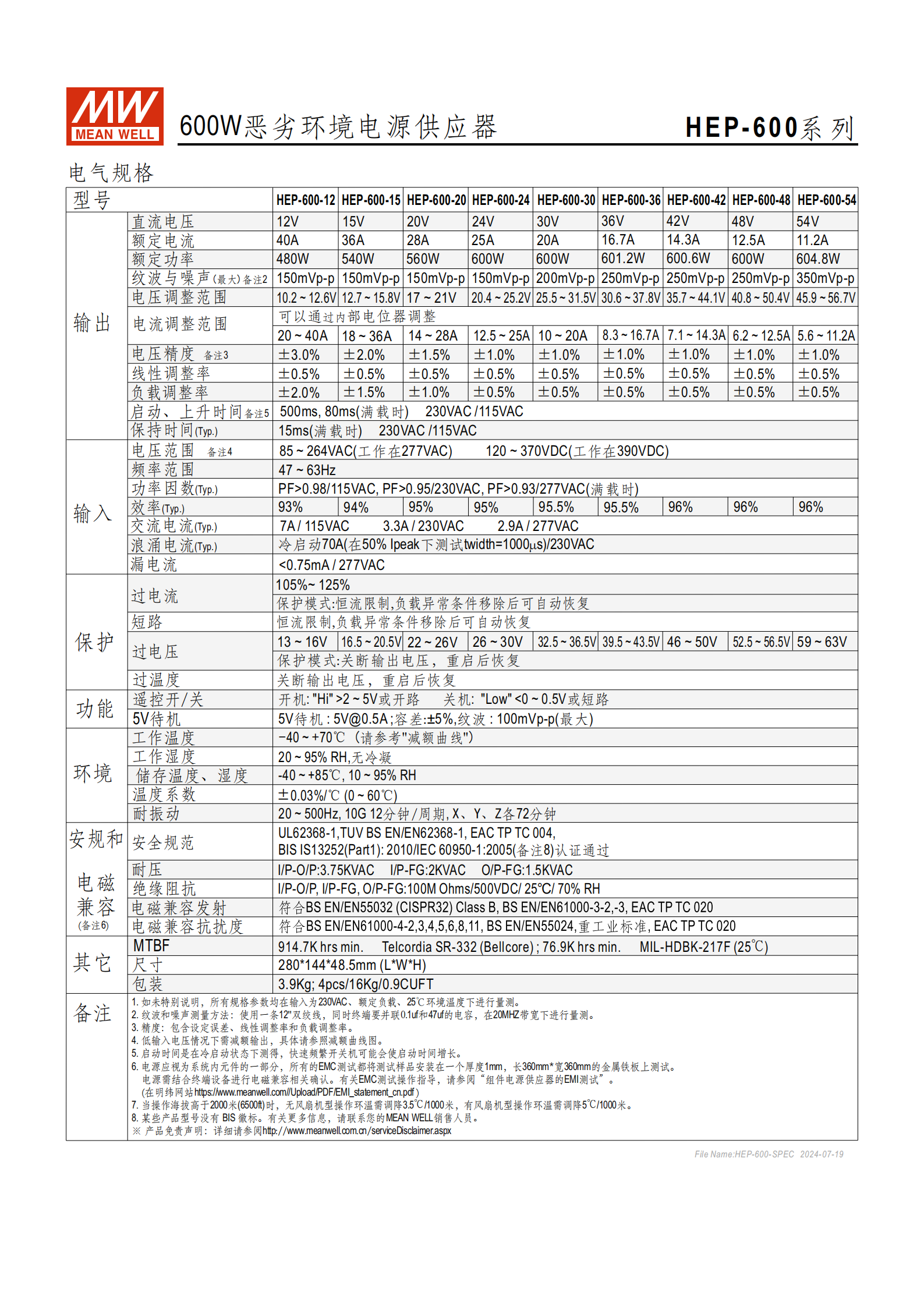

三、電氣規格（關鍵參數匯總）
（1）輸出參數（各型號核心數據）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波噪聲（最大） | 電壓調整范圍 |
|---|---|---|---|---|---|
| HEP-600-12 | 12V | 40A | 480W | 150mVp-p | 10.2~12.6V |
| HEP-600-15 | 15V | 36A | 540W | 150mVp-p | 12.7~15.8V |
| HEP-600-20 | 20V | 28A | 560W | 150mVp-p | 17~21V |
| HEP-600-24 | 24V | 25A | 600W | 150mVp-p | 20.4~25.2V |
| HEP-600-30 | 30V | 20A | 600W | 200mVp-p | 25.5~31.5V |
| HEP-600-36 | 36V | 16.7A | 601.2W | 250mVp-p | 30.6~37.8V |
| HEP-600-42 | 42V | 14.3A | 600.6W | 250mVp-p | 35.7~44.1V |
| HEP-600-48 | 48V | 12.5A | 600W | 250mVp-p | 40.8~50.4V |
| HEP-600-54 | 54V | 11.2A | 604.8W | 350mVp-p | 45.9~56.7V |
（2）輸入?yún)?shù)
電壓范圍：85~264VAC（277VAC 可工作）；120~370VDC（390VDC 可工作）
頻率范圍：47~63Hz
功率因數（滿載）：PF>0.98（115VAC）、PF>0.95（230VAC）、PF>0.93（277VAC）
效率（典型值）：93%~96%（HEP-600-36/42/48 型號達 96%）
浪涌電流：冷啟動 70A（230VAC，50% Ipeak，twidth=1000μs）
漏電流：<0.75mA（277VAC）
（3）精度與調整率
電壓精度：包含固定誤差、線性調整率和負載調整率
線性調整率：±0.5%~±3.0%（因型號而異）
負載調整率：±0.5%~±2.0%（因型號而異）
溫度系數：±0.03%/°C（0~60°C）
四、安規與電磁兼容
安全規范認證：UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004、BIS IS13252 (Part1):2010/IEC 60950-1:2005（部分型號無 BIS 標識）
耐壓與絕緣阻抗
耐壓：I/P-O/P：3.75KVAC；I/P-FG：2KVAC；O/P-FG：1.5KVAC
絕緣阻抗：100M Ohms/500VDC（25°C/70% RH）
電磁兼容
發射標準：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN1000-3-2/-3、EAC TP TC 020
抗擾度標準：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55024、重工業標準、EAC TP TC 020
五、應用場景
戶外通訊設備
戶外電子看板及廣告牌
石油工廠或礦坑區域設備
4. 關鍵問題
問題 1：HEP-600 系列電源的核心適配場景及關鍵環境耐受參數是什么？
答案：核心適配高濕、高壓、油滑、高振動的惡劣環境，典型應用包括戶外通訊設備、戶外電子看板、石油工廠及礦坑區域設備；關鍵環境耐受參數為：工作溫度 **-40~+70°C**、工作濕度 20~95% RH（無冷凝）、可承受10G 振動（20~500Hz）、最高適配5000 米海拔（2000 米以上需調降環境溫度）。
問題 2：HEP-600 系列各型號的輸出功率、最高效率及核心保護功能有哪些？
答案：輸出功率因型號而異，范圍為480W~604.8W（其中多數型號達 600W 左右）；最高效率為96%（HEP-600-36/42/48 型號）；核心保護功能包括四類：①過電流保護（恒流限制，自動恢復）、②短路保護（恒流限制，自動恢復）、③過電壓保護（關斷輸出，重啟恢復）、④過溫度保護（關斷輸出，重啟恢復）。
問題 3：HEP-600 系列電源的輸入電壓范圍、調參方式及安規認證情況如何？
答案：輸入電壓范圍為交流85~264VAC（277VAC 可工作）、直流120~370VDC（390VDC 可工作）；調參方式為通過內部電位器調整輸出電壓和電流（電壓調整范圍 10.2V~56.7V，電流調整范圍 5.6A~40A，因型號而異）；安規認證包括 UL62368-1、TUV BS EN/EN62368-1、EAC TP TC 004 等，電磁兼容符合 BS EN/EN55032 Class B 等發射與抗擾度標準。
