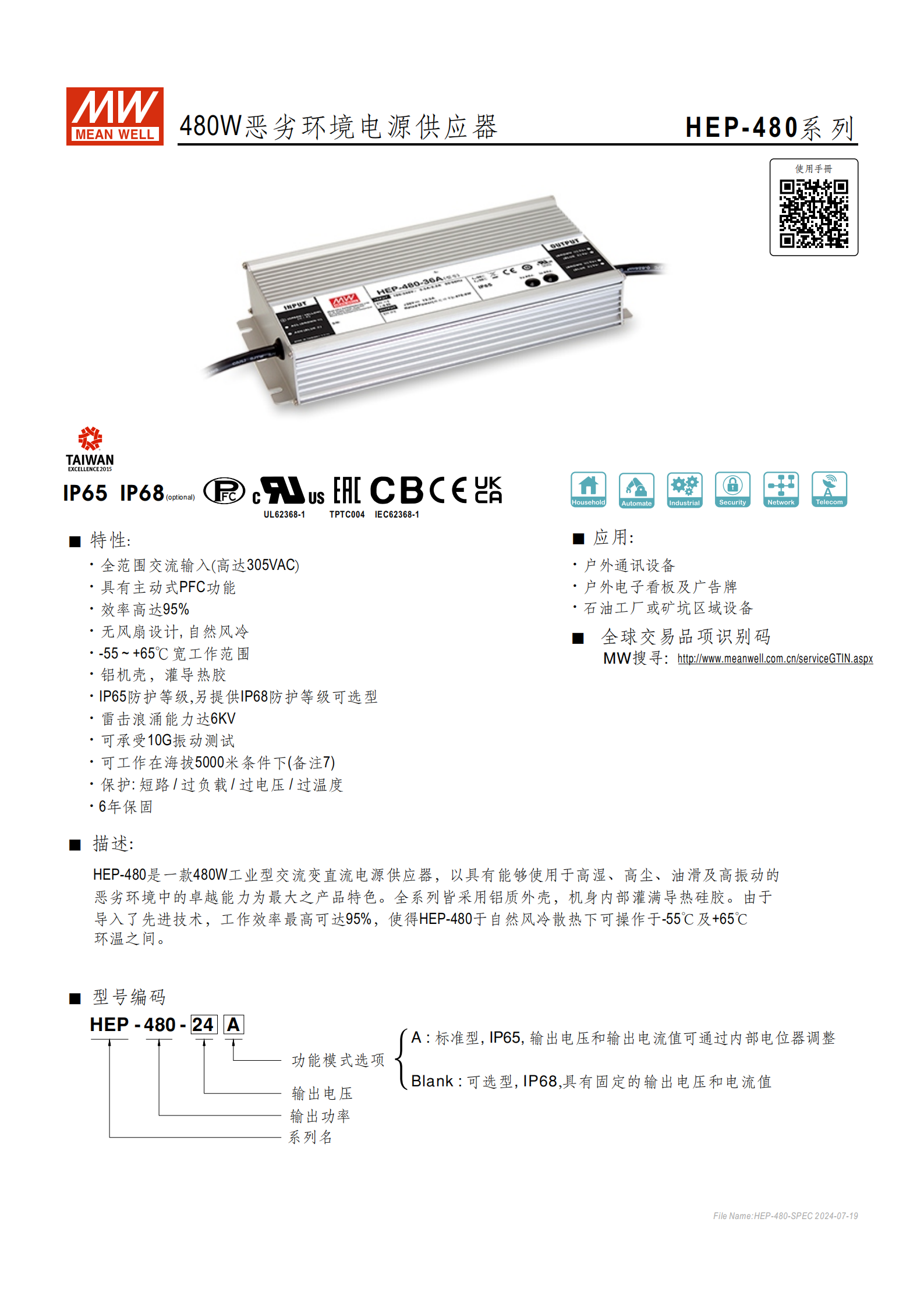

HEP-480 系列是480W 工業型交流變直流電源供應器，具備 **-55~+65℃寬工作溫度范圍 **、IP65 防護等級（可選 IP68） 、95% 最高效率及主動式 PFC 功能，支持85~264VAC 全范圍交流輸入，通過 UL62368-1 等多項認證，擁有短路 / 過負載等多重保護，采用鋁機殼灌導熱膠、無風扇自然風冷設計，可耐受 10G 振動、適應 5000 米海拔，適用于戶外通訊設備、石油工廠等惡劣環境，提供 6 年保固，包含 24V/36V/48V/54V 四種輸出電壓型號，部分型號可通過內部電位器調整電壓和電流。
產品名稱：HEP-480 系列 480W 惡劣環境電源供應器
產品定位：工業型交流變直流電源，專為高濕、高塵、油滑及高振動的惡劣環境設計
核心優勢：寬溫工作、高防護等級、高效率、強耐受能力、多重保護、長保固
保固期限：6 年
物理規格：
尺寸：26212543.8mm（LWH）
重量：?jiǎn)闻_(tái) 2.8Kg，包裝規格 4pcs/11.5Kg/0.58CUFT
機殼：鋁質外殼，內部灌滿導熱硅膠
散熱方式：無風扇，自然風冷
二、核心特性
環境適應性

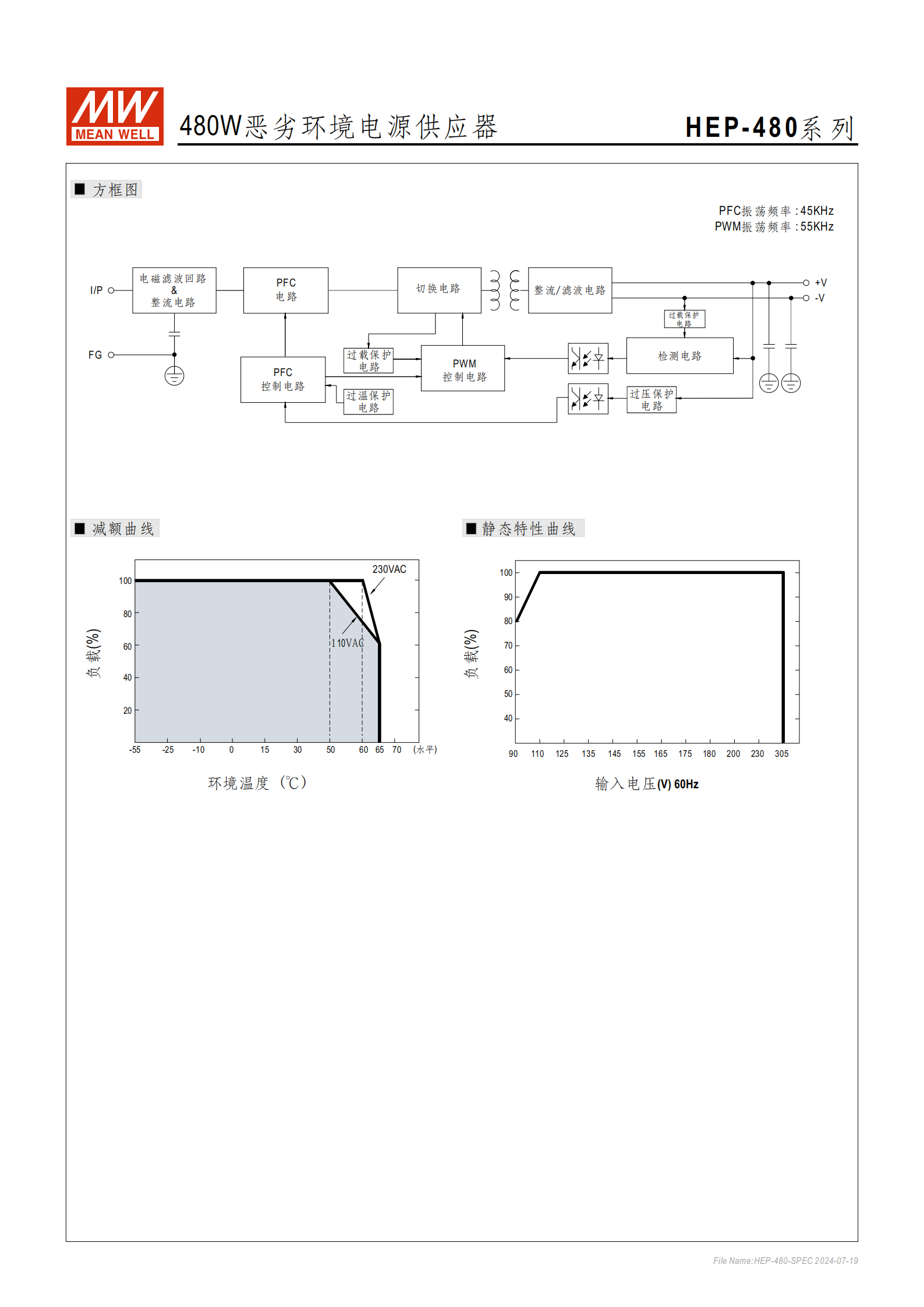

工作溫度：-55 ~ +65℃（需參考減額曲線）
工作濕度：20 ~ 95% RH，無冷凝
儲存溫度 / 濕度：-60 ~ +80℃，10 ~ 95% RH
海拔適應：可工作在 5000 米條件下
防護等級：IP65（標準），IP68（Blank 型可選）
耐受能力：10G 振動測試（20~500Hz，12 分鐘 / 周期，X、Y、Z 各 72 分鐘）；6KV 雷擊浪涌
結構與功能設計
主動式 PFC 功能，功率因數表現優異
無風扇設計，避免灰塵堆積，提升惡劣環境可靠性
多重保護：短路保護（恒流限制，自動恢復）、過負載保護（恒流限制，自動恢復）、過電壓保護（關斷輸出，重啟恢復）、過溫度保護（關斷輸出，重啟恢復）

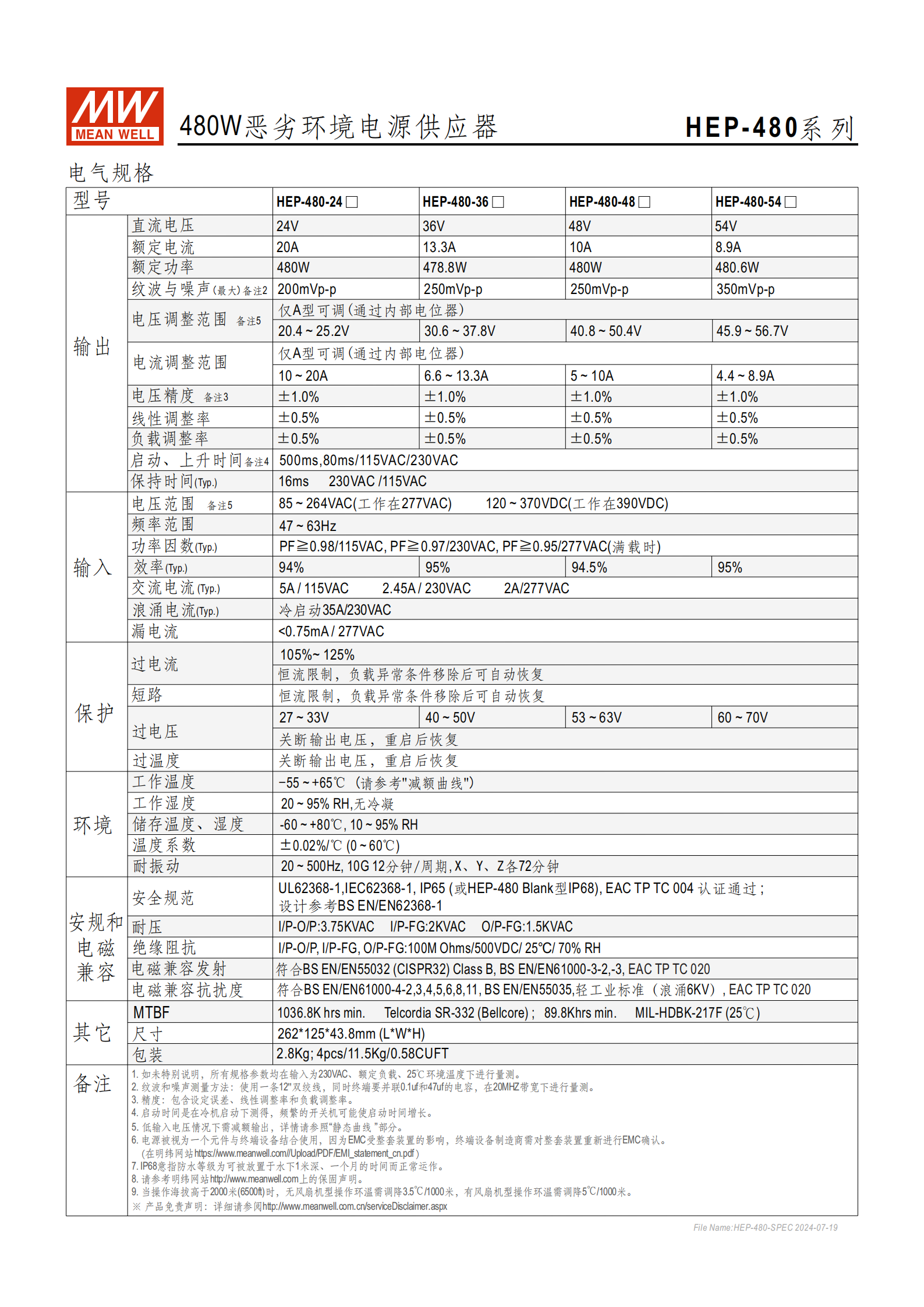

三、電氣規格詳情
（1）輸出參數（各型號對比）
| 型號 | 額定電壓 | 額定電流 | 額定功率 | 電壓調整范圍 | 電流調整范圍 | 紋波與噪聲（最大） | 電壓精度 |
|---|---|---|---|---|---|---|---|
| HEP-480-24 | 24V | 20A | 480W | 20.4~25.2V | 10~20A | 200mVp-p | ±1.0% |
| HEP-480-36 | 36V | 13.3A | 478.8W | 30.6~37.8V | 6.6~13.3A | 250mVp-p | ±1.0% |
| HEP-480-48 | 48V | 10A | 480W | 40.8~50.4V | 5~10A | 250mVp-p | ±1.0% |
| HEP-480-54 | 54V | 8.9A | 480.6W | 45.9~56.7V | 4.4~8.9A | 350mVp-p | ±1.0% |
| 備注 | - | - | - | 僅 A 型可調 | 僅 A 型可調 | 備注 2 | 備注 3 |
（2）其他輸出相關參數
負載調整率：±0.5%（所有型號）
線性調整率：±0.5%（所有型號）
啟動 / 上升時間：500ms（115VAC）、80ms（230VAC）；保持時間 16ms（230VAC/115VAC）
溫度系數：±0.02%/℃（0~60℃）
（3）輸入?yún)?shù)
電壓范圍：85~264VAC（可工作在 277VAC）；120~370VDC（可工作在 390VDC）（備注 5）
頻率范圍：47~63Hz
功率因數（Typ.，滿載時）：PF≥0.98（115VAC）、PF≥0.97（230VAC）、PF≥0.95（277VAC）
交流電流（Typ.）：5A/115VAC、2.45A/230VAC、2A/277VAC（HEP-480-24/36）；5A/115VAC、2A/277VAC（其他型號）
浪涌電流（Typ.）：冷啟動 35A/230VAC
漏電流：<0.75mA/277VAC
效率（Typ.）：HEP-480-24 為 94%，HEP-480-36 為 95%，HEP-480-48 為 94.5%，HEP-480-54 為 95%
四、認證與規范
安全認證：UL62368-1、IEC62368-1、EAC TP TC 004；設計參考 BS EN/EN62368-1
耐壓規格：I/P-O/P：3.75KVAC；I/P-FG：2KVAC；O/P-FG：1.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG：100M Ohms/500VDC/25℃/70% RH
電磁兼容：
發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2,-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2,3,4,5,6,8,11、BS EN/EN55035、輕工業標準（浪涌 6KV）、EAC TP TC 020
五、應用場景
戶外通訊設備
戶外電子看板及廣告牌
石油工廠或礦坑區域設備
六、型號編碼與接線
型號編碼規則：HEP-480-XXA（系列名 - 輸出功率 - 輸出電壓 - 功能模式選項），A 型可通過內部電位器調整輸出電壓和電流，Blank 型為 IP68 可選型，輸出電壓和電流固定

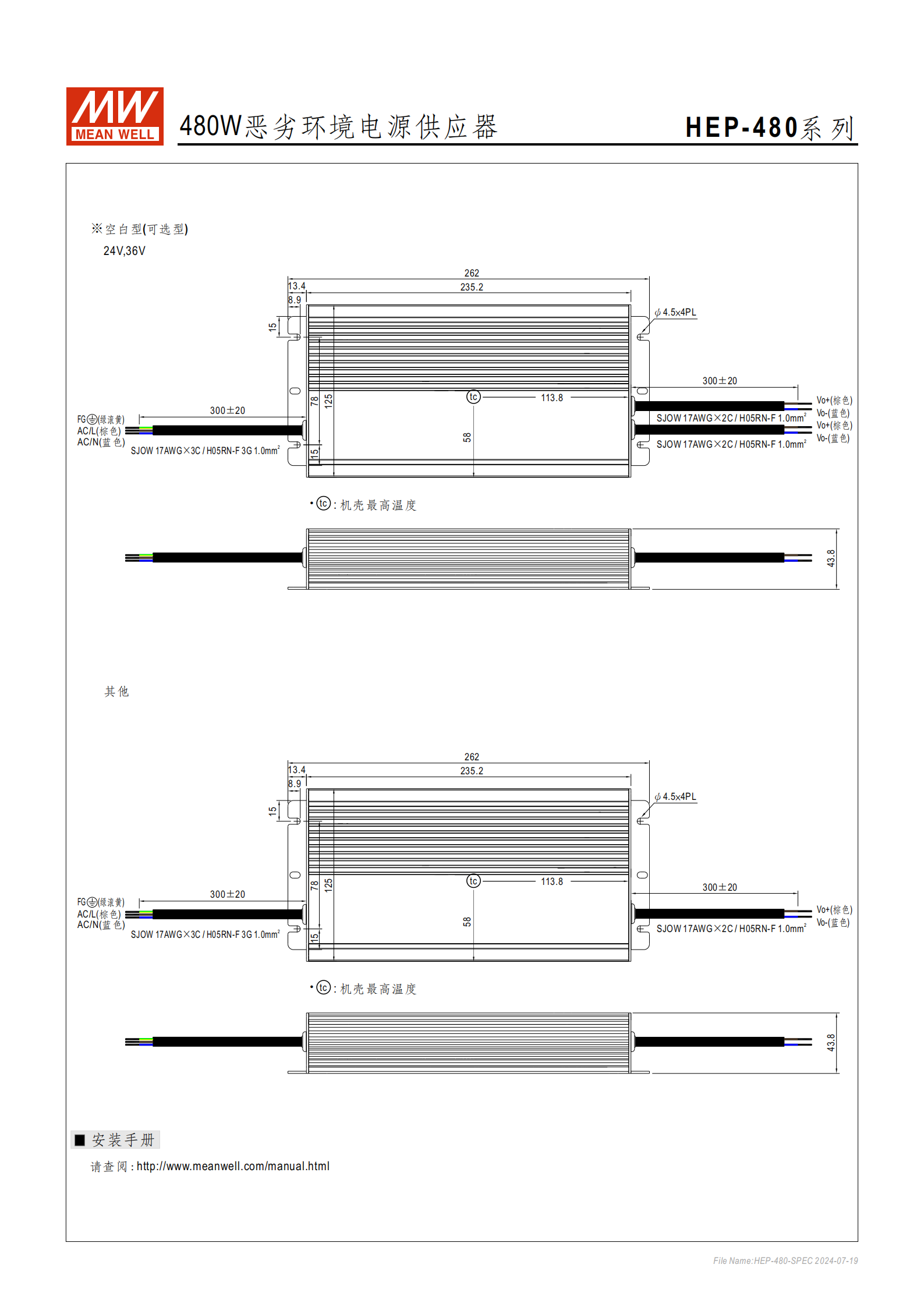

接線規格：
標準型（A 型）：2 SJOW 17AWG×2C / H05RN-F 1.0mm（部分接口）；2 SJOW 17AWG×3C / H05RN-F 3G 1.0mm（部分接口）
接線顏色：Vo+（棕色）、Vo-（藍色）、FG（綠滾黃）、AC/L（棕色）、AC/N（藍色）
4. 關鍵問題
問題 1：HEP-480 系列電源供應器的核心適配優勢是什么，可應用于哪些特殊環境場景？
答案：核心適配優勢包括：① 寬溫工作范圍（-55~+65℃），可應對極端溫度環境；② 高防護等級（IP65 標準，IP68 可選），防塵防水；③ 強耐受能力，可承受 10G 振動、6KV 雷擊浪涌，適配 5000 米高海拔；④ 無風扇自然風冷 + 鋁機殼灌導熱膠設計，適配高濕、高塵、油滑的惡劣環境；⑤ 效率最高達 95%，節能穩定。適用場景：戶外通訊設備、戶外電子看板及廣告牌、石油工廠或礦坑區域設備。
問題 2：HEP-480 系列各型號的額定輸出參數（電壓、電流、功率）及電壓調整范圍分別是什么？
答案：各型號核心輸出參數如下：
| 型號 | 額定電壓 | 額定電流 | 額定功率 | 電壓調整范圍 |
|---|---|---|---|---|
| HEP-480-24 | 24V | 20A | 480W | 20.4~25.2V |
| HEP-480-36 | 36V | 13.3A | 478.8W | 30.6~37.8V |
| HEP-480-48 | 48V | 10A | 480W | 40.8~50.4V |
| HEP-480-54 | 54V | 8.9A | 480.6W | 45.9~56.7V |
| 備注：僅 A 型型號可通過內部電位器調整電壓和電流，Blank 型輸出參數固定。 |
問題 3：HEP-480 系列電源供應器具備哪些保護功能，以及對應的保護機制是什么？
答案：共具備四類核心保護功能，機制如下：① 短路保護：采用恒流限制方式，當負載短路時限制電流，待負載異常條件移除后可自動恢復；② 過負載保護：同樣為恒流限制，負載超出額定范圍時觸發，異常移除后自動恢復；③ 過電壓保護：當輸出電壓超過設定閾值（27~33V/40~50V/53~63V/60~70V，對應各型號）時，關斷輸出電壓，需重啟電源恢復；④ 過溫度保護：當設備溫度超過安全范圍時，關斷輸出電壓，重啟后恢復正常工作，避免高溫?fù)p壞設備。
