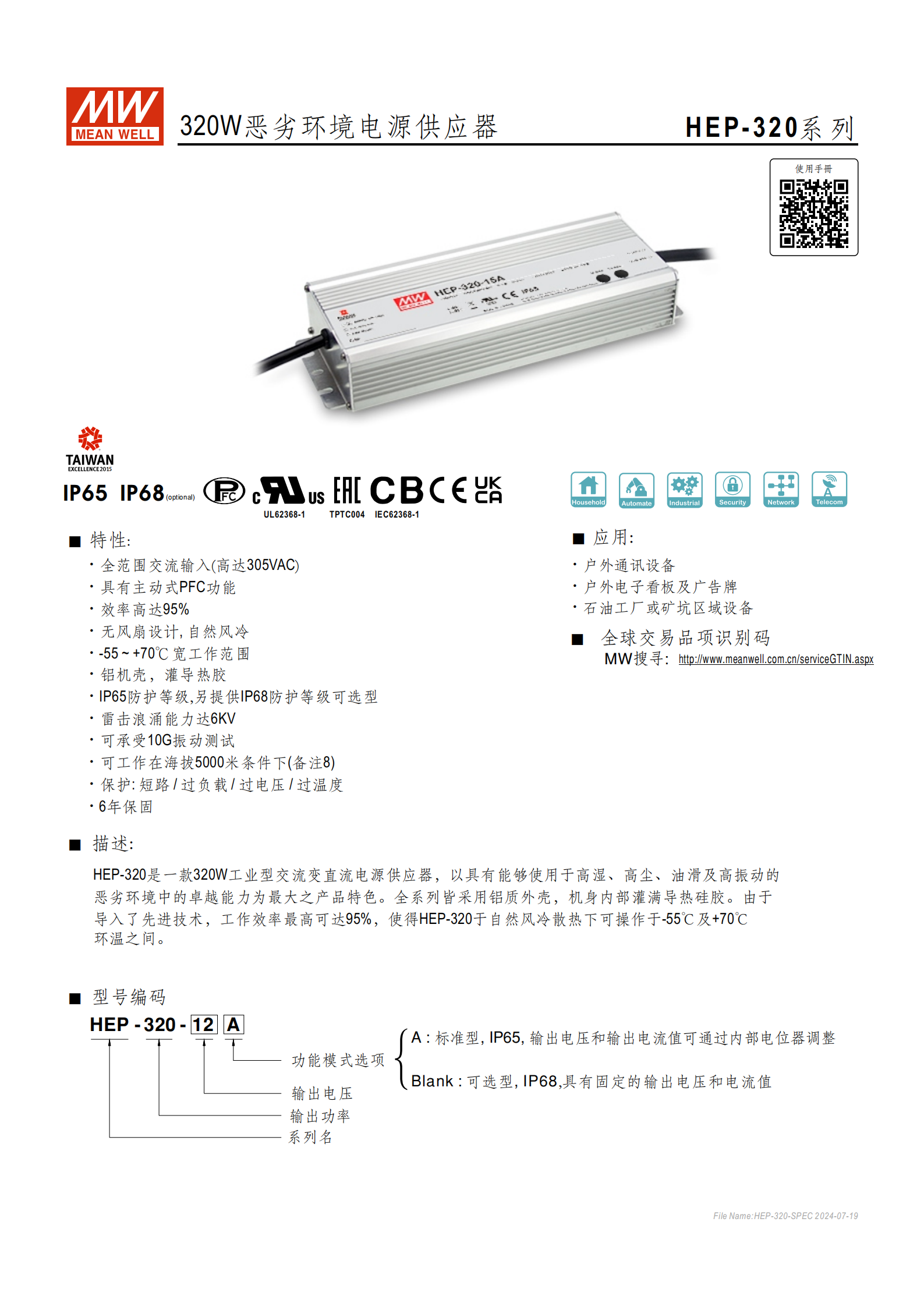

HEP-320 系列是320W 工業型交流變直流電源供應器，核心優勢為適配 - 55~+70℃寬溫、IP65（可選 IP68）防護等級、10G 抗振動、6KV 雷擊浪涌能力等惡劣環境適配性，具備全范圍交流輸入（最高 305VAC）、主動式 PFC 功能、95% 超高效率及無風扇自然風冷設計，提供短路 / 過負載等多重保護，通過 UL62368-1 等多項認證，適用于戶外通訊設備、石油工廠等場景，享有6 年保固，分為輸出參數可調整的 A 型（IP65）和固定參數的 Blank 型（IP68 可選）。
產品名稱：HEP-320 系列 320W 惡劣環境電源供應器
產品類型：工業級交流變直流（AC-DC）電源
核心特色：專為高濕、高塵、油滑、高振動等惡劣環境設計，采用鋁質外殼 + 內部灌導熱硅膠結構，無風扇自然風冷散熱
型號分類：
型號類型 防護等級 輸出參數特性 核心標準 A 型（標準型） IP65 輸出電壓 / 電流可通過內部電位器調整 符合 IP65、UL62368-1 等 Blank 型（可選型） IP68（可選） 輸出電壓 / 電流固定 符合 IP68、IEC62368-1 等 保固期限：6 年
二、核心技術參數
（1）輸入規格
電壓范圍：85~264VAC（可工作在 277VAC）、120~370VDC（可工作在 390VDC）
頻率范圍：47~63Hz
功率因數（滿載）：115VAC 時 PF>0.98、230VAC 時 PF>0.95、277VAC 時 PF>0.94
浪涌電流（Typ.）：冷啟動 70A/230VAC、3.5A/115VAC
漏電流：<0.75mA / 277VAC

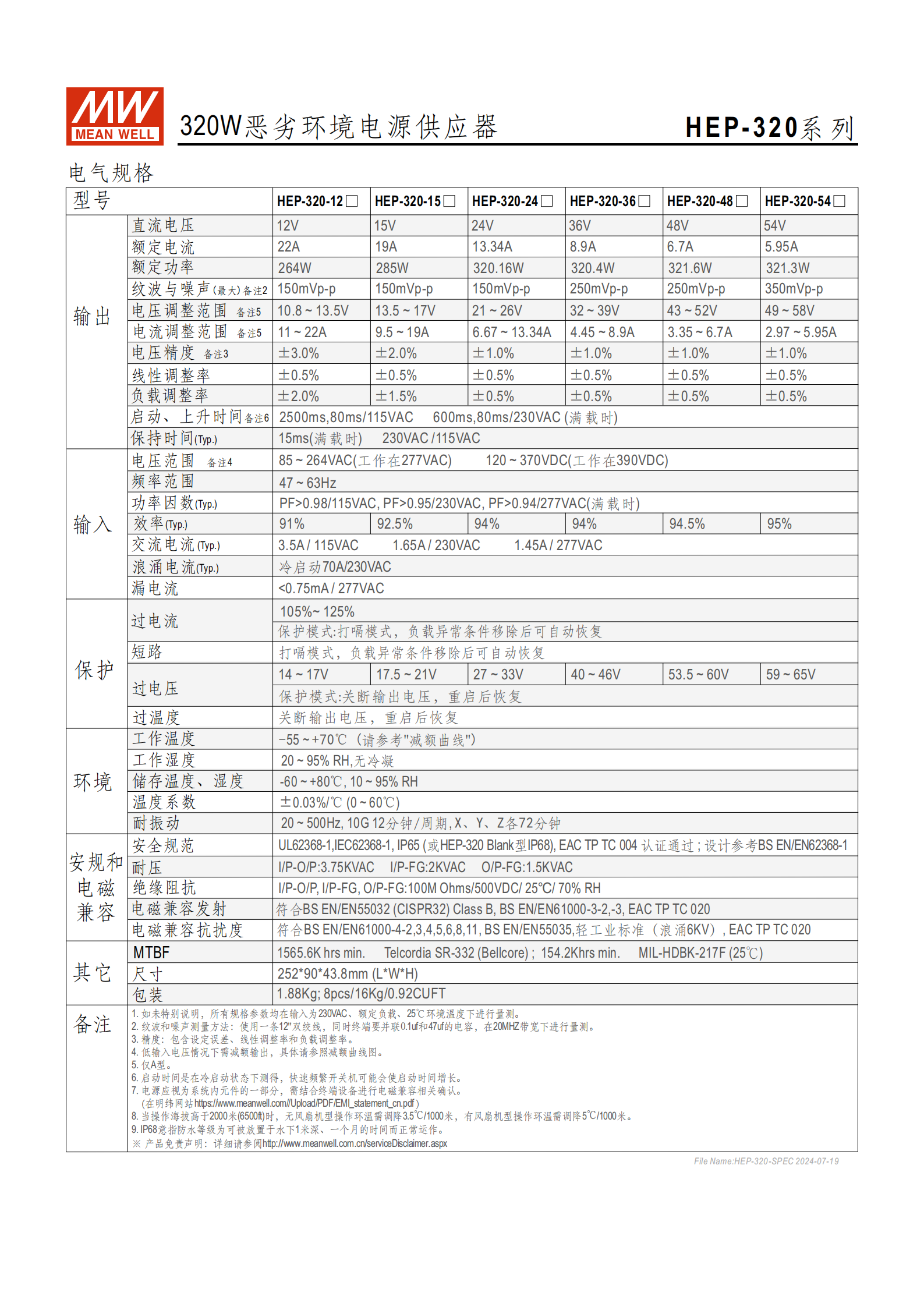

（2）輸出規格（各型號詳細參數）
| 型號 | 直流電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍 | 電流調整范圍 |
|---|---|---|---|---|---|---|
| HEP-320-12 | 12V | 22A | 264W | 150mVp-p | 10.8~13.5V | 11~22A |
| HEP-320-15 | 15V | 19A | 285W | 150mVp-p | 13.5~17V | 9.5~19A |
| HEP-320-24 | 24V | 13.34A | 320.16W | 150mVp-p | 21~26V | 6.67~13.34A |
| HEP-320-36 | 36V | 8.9A | 320.4W | 250mVp-p | 32~39V | 4.45~8.9A |
| HEP-320-48 | 48V | 6.7A | 321.6W | 250mVp-p | 43~52V | 3.35~6.7A |
| HEP-320-54 | 54V | 5.95A | 321.3W | 350mVp-p | 49~58V | 2.97~5.95A |
電壓精度：±3.0%（含設定誤差、線性調整率、負載調整率）
線性調整率：±0.5%
負載調整率：±2.0%（12V/15V 型號）、±1.5%（24V 型號）、±0.5%（36V/48V/54V 型號）
啟動時間：冷啟動狀態下測得，快速頻繁開關機可能延長
（3）環境與可靠性規格

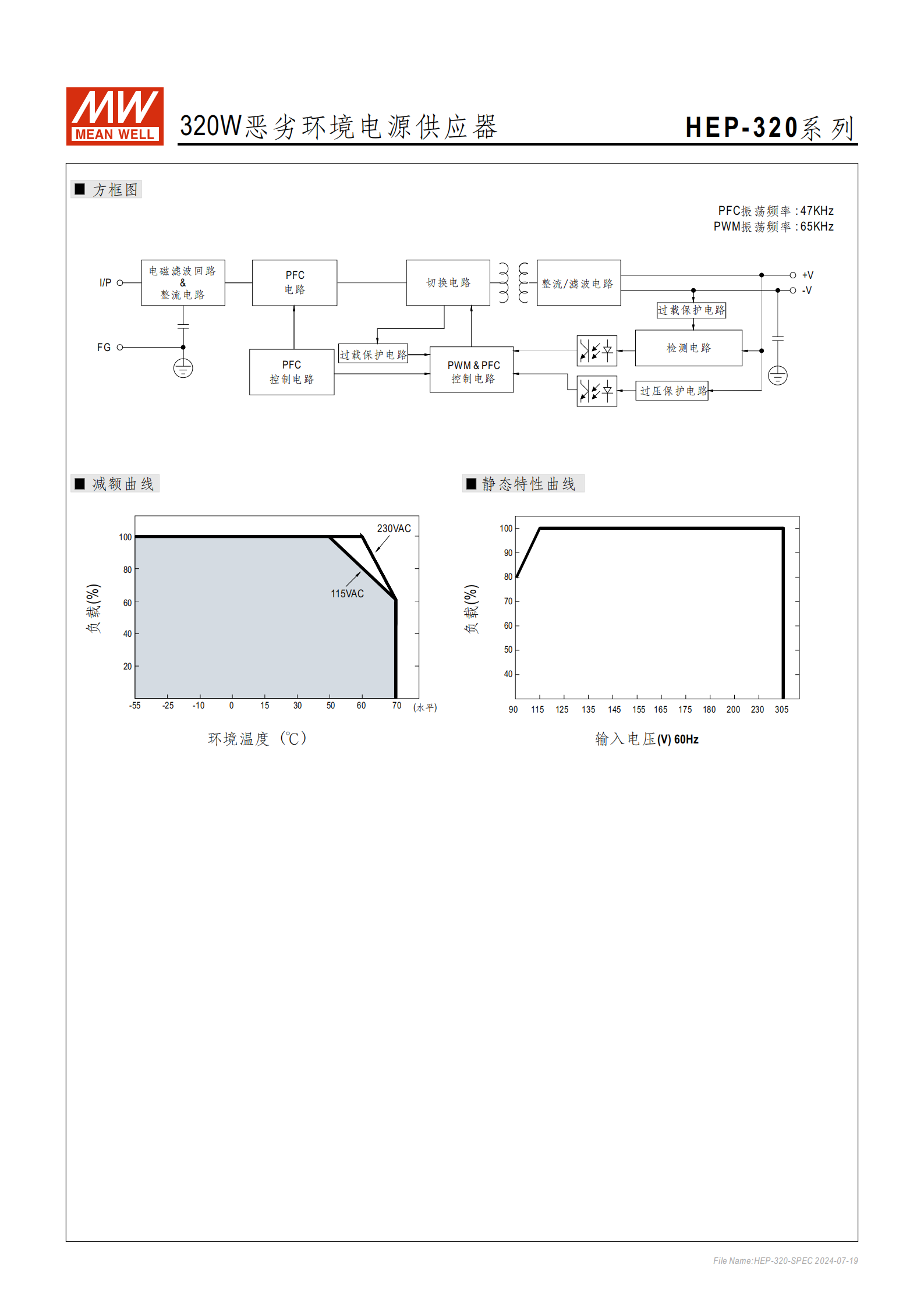

工作溫度：-55~+70℃（需參考減額曲線）
儲存溫度：-60~+80℃
工作濕度：20~95% RH（無冷凝）
儲存濕度：10~95% RH
溫度系數：±0.03%/℃（0~60℃）
耐振動：20~500Hz，10G 強度，12 分鐘 / 周期，X、Y、Z 軸各 72 分鐘
海拔適應性：最高 5000 米（海拔 > 2000 米時，無風扇機型環溫需降 3.5℃/1000 米）
MTBF（平均無故障時間）：1565.6K hrs min.（Telcordia SR-332 標準）、154.2Khrs min.（MIL-HDBK-217F 標準，25℃）
（4）保護功能
| 保護類型 | 觸發條件 | 保護模式 | 恢復方式 |
|---|---|---|---|
| 短路保護 | 輸出短路 | 打嗝模式 | 負載異常移除后自動恢復 |
| 過負載保護 | 負載 105%~125% | 關斷輸出 | 重啟后恢復 |
| 過電壓保護 | 輸出電壓異常過高 | 關斷輸出 | 重啟后恢復 |
| 過溫度保護 | 溫度超出安全范圍 | 關斷輸出 | 重啟后恢復 |
三、安規與電磁兼容
安全規范：符合 UL62368-1、IEC62368-1、EAC TP TC 004 標準
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、BS EN/EN55035、輕工業標準（浪涌 6KV）、EAC TP TC 020
耐壓與絕緣：
耐壓：I/P-O/P:3.75KVAC、I/P-FG:2KVAC、O/P-FG:1.5KVAC
絕緣阻抗：I/P-O/P、I/P-FG、O/P-FG 均為 100M Ohms/500VDC（25℃/70% RH）
四、機械與包裝規格

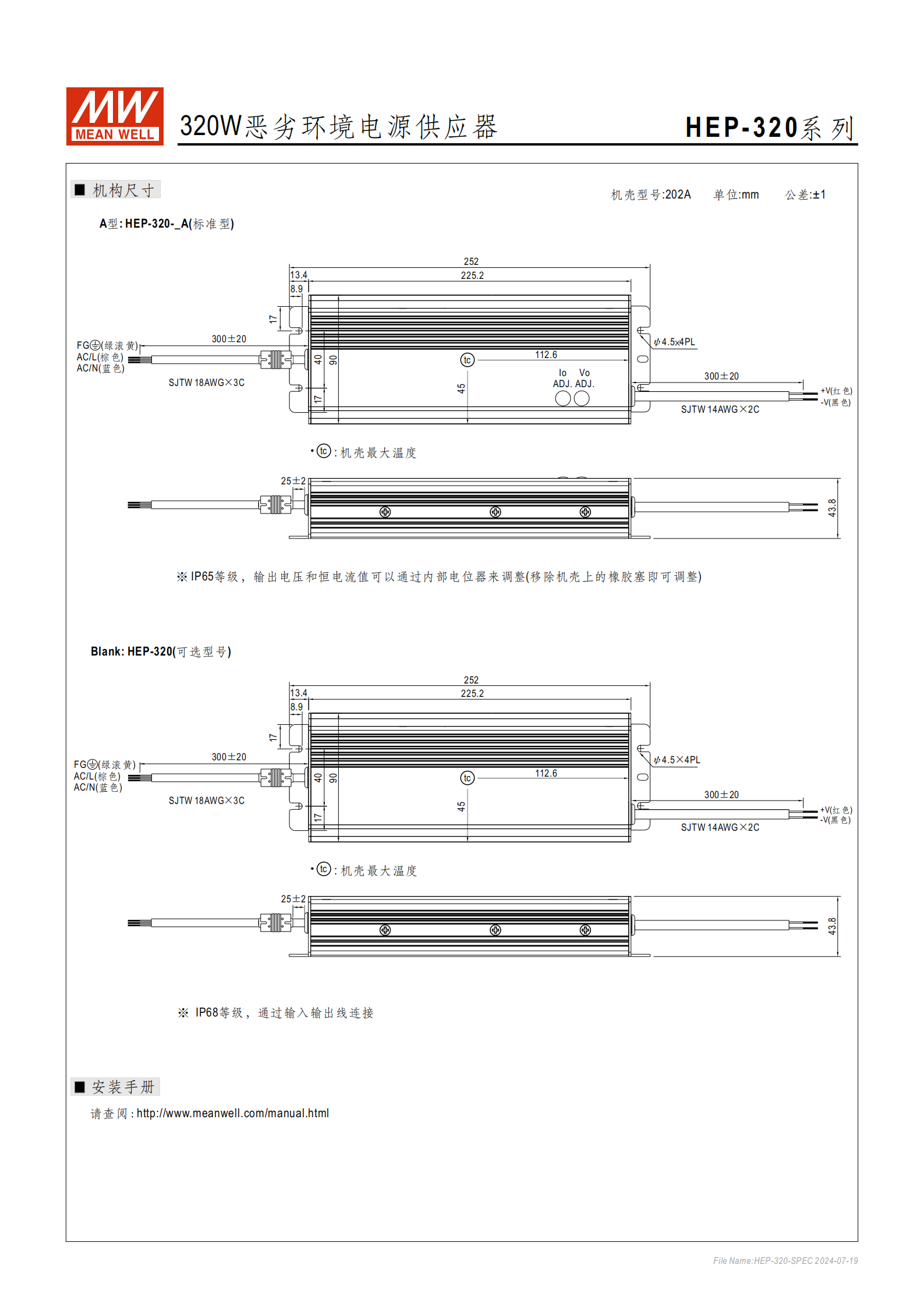

機構尺寸（LWH）：2529043.8mm（公差 ±1mm）
產品重量：1.88Kg
包裝規格：8pcs/16Kg/0.92CUFT
接線規格：AC 輸入線（SJTW 18AWG×3C）、DC 輸出線（SJTW 14AWG×2C）
五、應用場景
戶外通訊設備
戶外電子看板及廣告牌
石油工廠或礦坑區域設備
4. 關鍵問題及答案
問題 1：HEP-320 系列電源的核心適配場景及關鍵適配能力是什么？
答案：核心適配場景為高濕、高塵、油滑、高振動的惡劣環境，如戶外通訊設備、石油工廠、礦坑區域設備等；關鍵適配能力包括：①寬溫工作（-55~+70℃）；②高防護等級（IP65 基礎款，IP68 可選）；③強抗干擾（6KV 雷擊浪涌、10G 抗振動）；④高海拔適配（最高 5000 米）；⑤無風扇設計適應多塵環境，鋁殼灌膠結構耐受油滑、高濕環境。
問題 2：HEP-320 系列的 A 型和 Blank 型有哪些核心區別，如何選擇？
答案：核心區別及選型建議如下：
| 對比維度 | A 型（標準型） | Blank 型（可選型） |
|---|---|---|
| 防護等級 | IP65 | IP68（可選） |
| 輸出參數 | 電壓 / 電流可通過內部電位器調整 | 電壓 / 電流固定不可調 |
| 核心適配需求 | 需靈活調整輸出參數的場景 | 輸出參數固定、需更高防水等級（水下 1 米 / 1 個月）的場景 |
| 選型建議：若應用場景需要自定義輸出電壓 / 電流，且防護等級 IP65 足夠，選 A 型；若輸出參數無需調整，且需水下或更嚴苛防水環境，選 Blank 型（IP68）。 |
問題 3：HEP-320 系列電源在極端條件下的使用限制及注意事項有哪些？
答案：①海拔限制：海拔 > 2000 米時，無風扇機型工作環溫需按 3.5℃/1000 米下調；②低溫 / 高溫使用：工作溫度超出 - 55~+70℃范圍需參考減額曲線，負載需相應降低；③頻繁開關機：冷啟動時間為標準值，快速頻繁開關機可能導致啟動時間延長；④低輸入電壓：輸入電壓低于標準范圍時，輸出需減額（參照減額曲線圖）；⑤電磁兼容：電源需作為系統元件一部分，需結合終端設備完成 EMC 確認（可查閱明緯官網 EMI 聲明
