HEP-240 系列是240W 工業型交流變直流電源供應器，核心優勢為適配高濕、高塵、高振動等惡劣環境，具備全范圍交流輸入（85~264VAC，最高達 305VAC）、主動式 PFC 功能，效率高達93.5% ，采用無風扇自然風冷 + 鋁機殼灌導熱膠設計，防護等級為IP65（IP68 可選） ，可在 **-55~+70℃** 寬溫、10G 振動、海拔5000 米條件下穩定工作，雷擊浪涌能力達6KV ，配備短路 / 過負載 / 過電壓 / 過溫度四重保護，涵蓋12V~54V 6 檔輸出電壓，A 型支持內部電位器調整電壓電流、Blank 型參數固定，通過 UL62368-1 等多項認證，提供6 年保固，廣泛應用于戶外通訊設備、石油工廠等場景。
產品名稱：HEP-240 系列 240W 惡劣環境電源供應器
產品定位：專為高濕、高塵、油滑、高振動等惡劣環境設計的工業級交流變直流（AC-DC）電源
核心設計：采用鋁質外殼 + 內部灌滿導熱硅膠，無風扇自然風冷結構，兼顧散熱效率與環境防護，可在極端工況下穩定運行
保固期限：6 年（參考保固聲明）
應用場景：戶外通訊設備、戶外電子看板及廣告牌、石油工廠或礦坑區域設備
二、型號體系與編碼規則
編碼邏輯型號格式：
HEP-240-XX[A/Blank]A 型（標準型）：防護等級 IP65，輸出電壓和電流可通過內部電位器調整（移除機殼橡膠塞即可操作）
Blank 型（可選型）：防護等級 IP68（水下 1 米深可正常工作 1 個月），輸出電壓和電流固定不可調
系列名：HEP（固定標識）
輸出功率：240（固定 240W 級）
輸出電壓：XX 對應 6 種規格（12/15/24/36/48/54，單位 V）
功能模式選項：
全系列型號清單
型號類別 具體型號 核心特征 A 型（IP65，可調） HEP-240-12A、HEP-240-15A、HEP-240-24A、HEP-240-36A、HEP-240-48A、HEP-240-54A 支持電壓、電流內部電位器調整 Blank 型（IP68，固定） HEP-240-12、HEP-240-15、HEP-240-24、HEP-240-36、HEP-240-48、HEP-240-54 輸出參數固定，無調整功能
三、核心特性
環境適應性

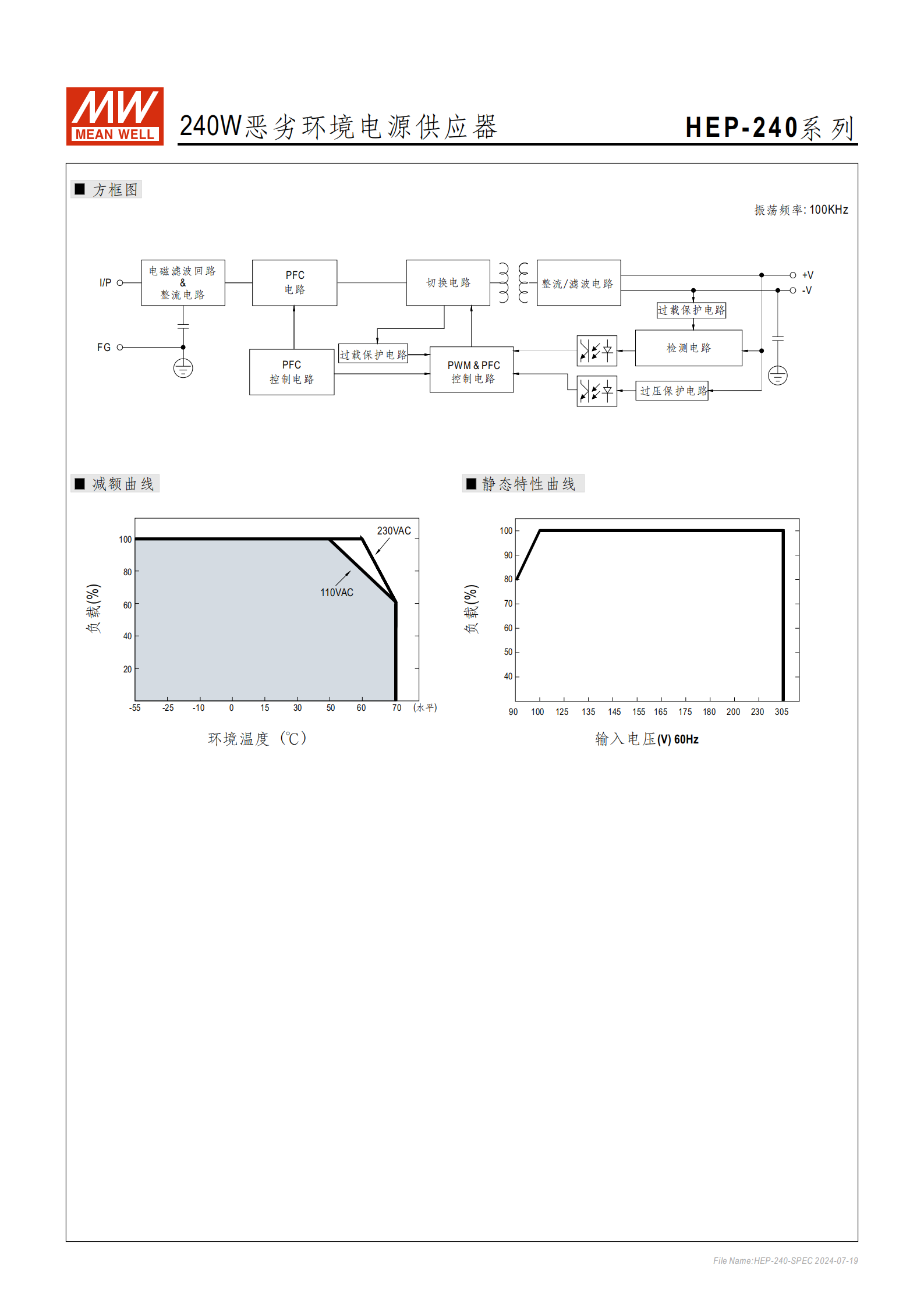

工作溫度：-55℃~+70℃（需參考減額曲線，海拔高于 2000 米時，每升高 1000 米操作環溫調降 3.5℃）
儲存溫度：-60℃~+80℃
工作濕度：20~95% RH，無冷凝
儲存濕度：10~95% RH
海拔耐受：5000 米
抗干擾能力：10G 振動耐受（20~500Hz，12 分鐘 / 周期，X/Y/Z 各 72 分鐘）、6KV 雷擊浪涌（符合輕工業標準）
溫度系數：±0.03%/℃（0~60℃）
效能與輸入輸出基礎
輸入范圍：交流 85~264VAC（可工作在 277VAC）、直流 120~370VDC（可工作在 390VDC）
頻率范圍：47~63Hz
功率因數：PF>0.98（115VAC 滿載）、PF>0.95（230VAC 滿載）、PF>0.92（277VAC 滿載）
轉換效率：最高達93.5%（54V 型號 Typ 值），各型號效率分布：12V/15V 90%、24V/36V 92.5%、48V 93%
漏電流：<0.75mA/277VAC
冷啟動浪涌電流：75A/230VAC
四、關鍵電氣規格（全型號對應表）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍（A 型） | 電流調整范圍（A 型） | 電壓精度 | 線性調整率 | 負載調整率 | 過電壓保護閾值 |
|---|---|---|---|---|---|---|---|---|---|---|
| HEP-240-12A/Blank | 12V | 16A | 192W | 150mVp-p | 11.2~12.8V | 8~16A | ±2.5% | ±0.5% | ±2.0% | 13.5~18V |
| HEP-240-15A/Blank | 15V | 15A | 225W | 150mVp-p | 14~16V | 7.5~15A | ±2.0% | ±0.5% | ±1.5% | 17.5~21.5V |
| HEP-240-24A/Blank | 24V | 10A | 240W | 150mVp-p | 22.4~25.6V | 5~10A | ±1.0% | ±0.5% | ±0.5% | 27~34V |
| HEP-240-36A/Blank | 36V | 6.7A | 241.2W | 250mVp-p | 33.5~38.5V | 3.3~6.7A | ±1.0% | ±0.5% | ±0.5% | 43~49V |
| HEP-240-48A/Blank | 48V | 5A | 240W | 250mVp-p | 44.8~51.2V | 2.5~5A | ±1.0% | ±0.5% | ±0.5% | 55~63V |
| HEP-240-54A/Blank | 54V | 4.45A | 240.3W | 350mVp-p | 50~57V | 2.23~4.45A | ±1.0% | ±0.5% | ±0.5% | 60~67V |
五、保護功能詳情
| 保護類型 | 觸發條件 / 閾值 | 保護模式 | 恢復方式 |
|---|---|---|---|
| 過負載保護 | 負載達到額定值的 105%~125% | 恒流限制 | 負載異常移除后自動恢復 |
| 短路保護 | 輸出端短路 | 恒流限制 | 負載異常移除后自動恢復 |
| 過電壓保護 | 按電壓檔級差異化（13.5~67V，具體見上表） | 關斷輸出電壓 | 自動恢復或重啟后恢復 |
| 過溫度保護 | 機殼溫度超過安全閾值（Tcase 為機殼最高溫度） | 關斷輸出電壓 | 溫度下降后自動恢復 |
六、安規與電磁兼容
安全規范：通過UL62368-1、IEC62368-1、EAC TP TC 004認證，設計參考 BS EN/EN62368-1
耐壓性能：輸入 - 輸出 3.75KVAC、輸入 - 機殼 2KVAC、輸出 - 機殼 1.5KVAC
絕緣阻抗：輸入 - 輸出、輸入 - 機殼、輸出 - 機殼均≥100M Ohms（500VDC/25℃/70%RH）
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、BS EN/EN55035、輕工業 6KV 浪涌標準
補充說明：電源需視為系統內元件，需結合終端設備進行電磁兼容相關確認（詳情見明緯官網 EMI 聲明）
七、物理與其他參數

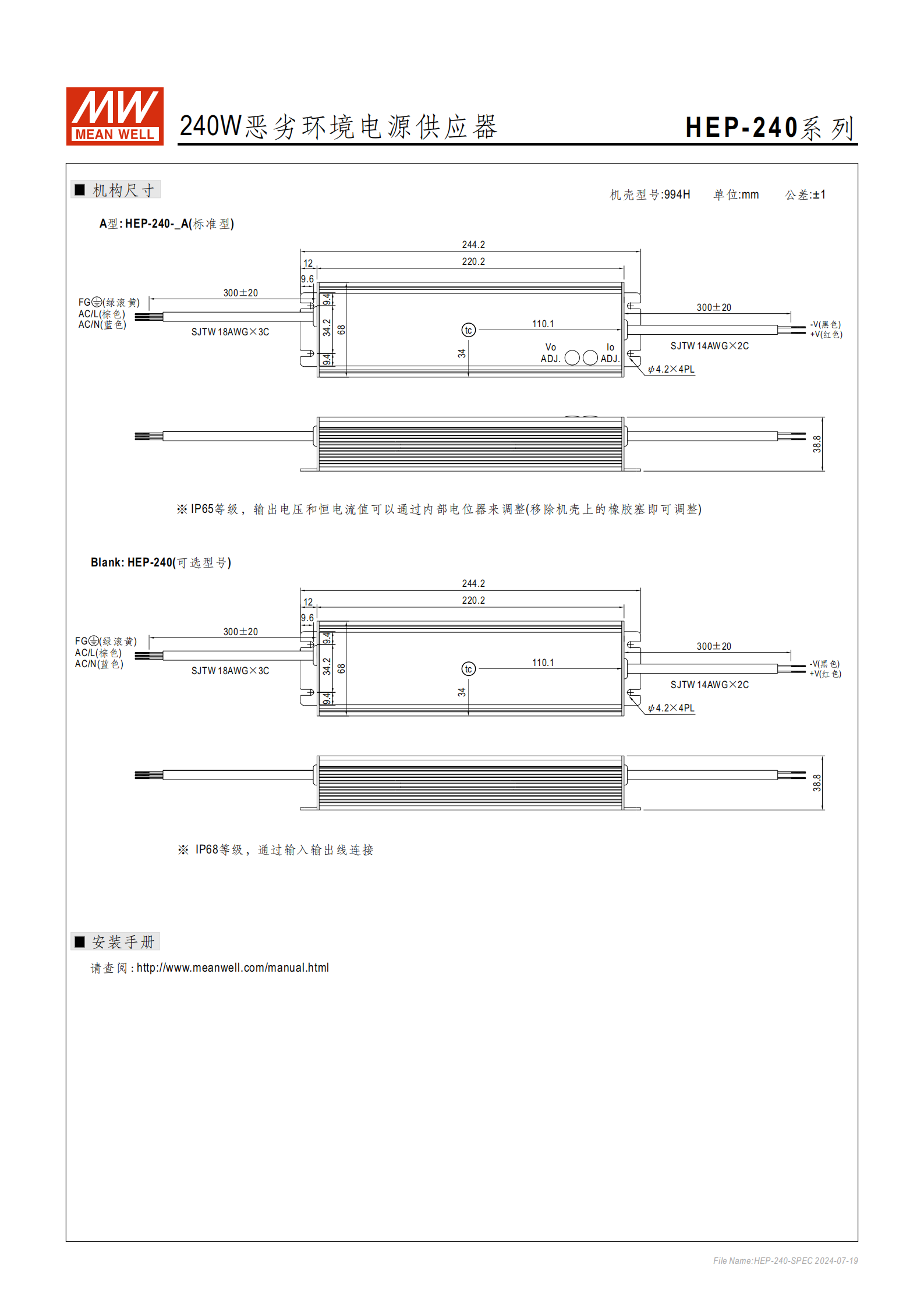

尺寸：244.2mm（L）×68mm（W）×38.8mm（H）（公差 ±1mm），機殼型號 994H
重量：單臺1.3Kg，包裝規格為 12 臺 / 箱（每箱 16.6Kg，體積 0.84CUFT）
引線規格：AC 輸入線 SJTW 18AWG×3C（長度 300±20mm）；DC 輸出線 SJTW 14AWG×2C（長度 300±20mm）；固定孔規格 ψ4.2×4PL
啟動與保持時間：冷啟動 1000ms（115VAC）/500ms（230VAC），上升時間 80ms（滿載），保持時間 15ms（滿載）
平均無故障時間（MTBF）：最低171.3Khrs（MIL-HDBK-217F 標準，25℃）；最低2008.7Khrs（Telcordia SR-332 標準）
4. 關鍵問題
問題 1：HEP-240 系列的型號分類及核心差異是什么，如何根據場景選型？
答案：型號分為兩類，核心差異聚焦防護等級和參數調整功能：① A 型（如 HEP-240-24A）：IP65 防護，適合粉塵、濕度中等的惡劣場景（如戶外電子看板），輸出電壓（11.2~57V）和電流（2.23~16A）可通過內部電位器靈活調整，適配不同負載需求；② Blank 型（如 HEP-240-24）：IP68 防護（水下 1 米可穩定工作 1 個月），適合高濕、浸水風險或粉塵極多的極端場景（如礦坑、石油工廠潮濕區域），輸出參數固定，無需調整。選型時先明確環境防護需求（IP65/IP68），再根據負載功率、額定電壓確定具體電壓檔級，需靈活適配則選 A 型，工況穩定則選 Blank 型。
問題 2：HEP-240 系列在極端環境下的適配能力如何，核心保障是什么？
答案：極端環境適配能力突出，核心保障源于設計與性能雙重優勢：① 溫域適配：-55~+70℃寬工作溫，搭配鋁機殼灌導熱膠 + 無風扇自然風冷，散熱均勻且無機械故障風險，低溫不卡頓、高溫不宕機；② 抗干擾與防護：10G 振動耐受（覆蓋 X/Y/Z 三向）、6KV 雷擊浪涌，IP65/IP68 雙防護等級，可抵御粉塵、潮濕甚至短期浸水，適配礦坑、石油工廠等強振動、高污染場景；③ 海拔與電網適配：5000 米高海拔穩定工作，85~264VAC 全范圍交流輸入，兼容不同地區電網波動，低輸入電壓下僅需按減額曲線調整即可保障輸出穩定；④ 可靠性保障：6 年保固 + 最低 171.3Khrs MTBF，四重保護功能（過負載 / 短路 / 過電壓 / 過溫度）全面規避故障風險，確保長期極端工況下的運行穩定性。
問題 3：HEP-240 系列各型號的輸出參數差異及精度表現如何，能否滿足高精度設備需求？
答案：① 輸出參數差異：6 種型號覆蓋 12V~54V 電壓檔，額定功率 192W~241.2W（36V 型號最高 241.2W），額定電流 16A~4.45A（電壓越低電流越大），紋波噪聲 150mVp-p~350mVp-p（低電壓型號更純凈），可適配不同功率、電壓需求的工業設備；② 精度表現：電壓精度 ±1.0%~±2.5%（24V 及以上型號僅 ±1.0%，精度更高），線性調整率和負載調整率均≤±0.5%（除 12V 型號負載調整率 ±2.0%、15V 型號 ±1.5%），誤差范圍小，電壓穩定性強；③ 適配性：24V/36V/48V/54V 型號的電壓精度、線性 / 負載調整率均達 ±1.0% 以內，紋波噪聲控制在 250mVp-p~350mVp-p，可滿足戶外通訊設備、高精度電子看板等對供電精度要求較高的設備需求；12V/15V 型號雖精度略低，但能覆蓋常規工業負載供電需求。
