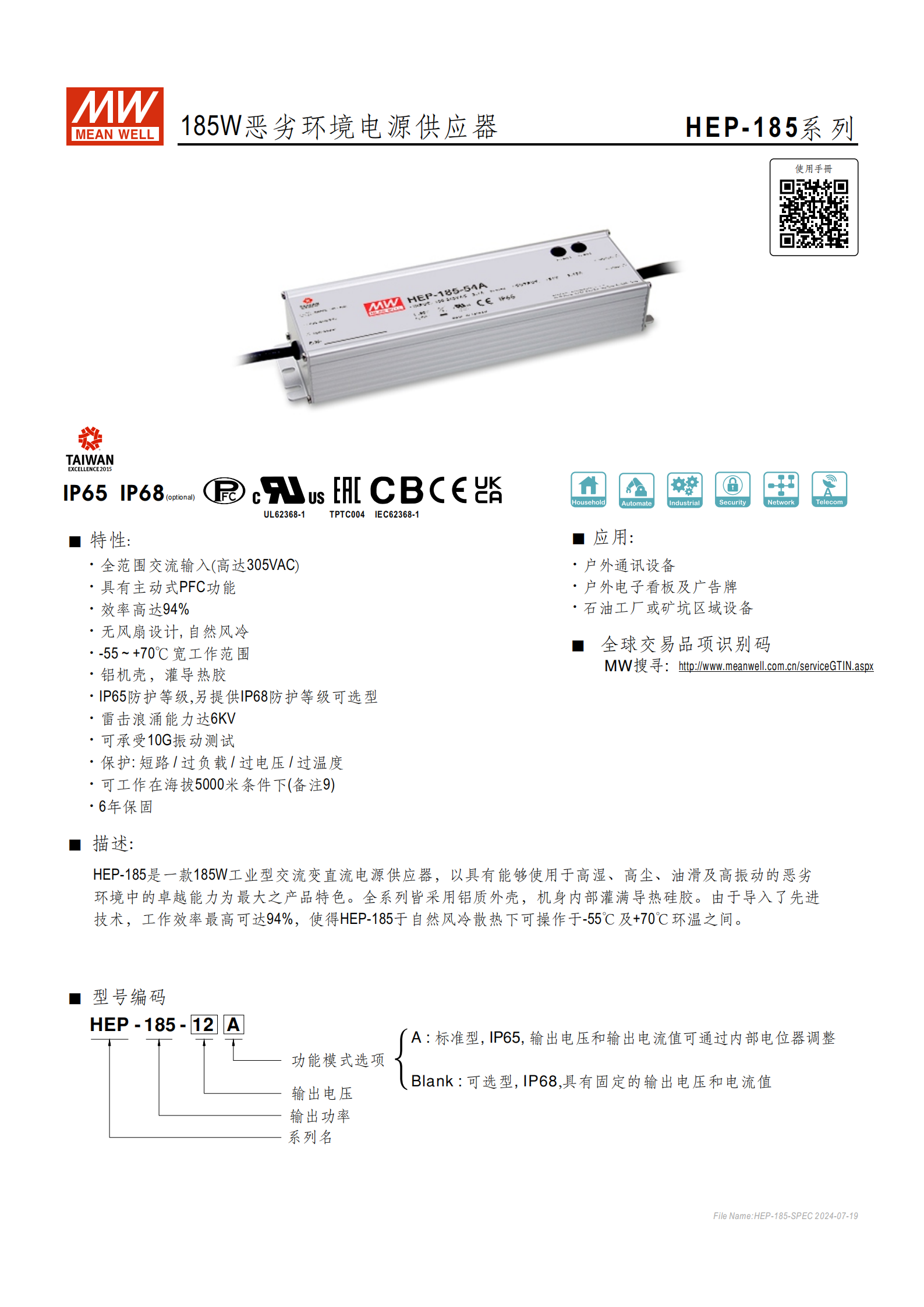

HEP-185 系列是185W 工業型交流變直流電源供應器，核心優勢為適配高濕、高塵等惡劣環境，具備全范圍交流輸入（85~264VAC，最高達 305VAC）、主動式 PFC 功能，效率高達94% ，采用無風扇自然風冷 + 鋁機殼灌導熱膠設計，防護等級為IP65（IP68 可選） ，可在 **-55~+70℃** 寬溫、10G 振動、海拔5000 米條件下穩定工作，雷擊浪涌能力達6KV ，配備短路 / 過負載 / 過電壓 / 過溫度四重保護，涵蓋12V~54V 6 檔輸出電壓，A 型支持內部電位器調整電壓電流、Blank 型參數固定，通過 UL62368-1 等多項認證，提供6 年保固，廣泛應用于戶外通訊設備、石油工廠等場景。
產品名稱：HEP-185 系列 185W 惡劣環境電源供應器
產品定位：專為高濕、高塵、油滑、高振動等惡劣環境設計的工業級交流變直流電源
核心設計：采用鋁質外殼 + 內部灌滿導熱硅膠，無風扇自然風冷結構，兼顧散熱效率與環境防護
保固期限：6 年
應用場景：戶外通訊設備、戶外電子看板及廣告牌、石油工廠或礦坑區域設備
二、型號體系與編碼規則
編碼邏輯型號格式：
HEP-185-XX[A/Blank]A 型（標準型）：防護等級 IP65，輸出電壓和電流可通過內部電位器調整
Blank 型（可選型）：防護等級 IP68（水下 1 米深可正常工作 1 個月），輸出電壓和電流固定不可調
系列名：HEP（固定標識）
輸出功率：185（固定 185W 級）
輸出電壓：XX 對應 6 種規格（12/15/24/36/48/54，單位 V）
功能模式選項：
全系列型號清單
型號類別 具體型號 核心差異 A 型（IP65，可調） HEP-185-12A、HEP-185-15A、HEP-185-24A、HEP-185-36A、HEP-185-48A、HEP-185-54A 支持電壓、電流內部電位器調整 Blank 型（IP68，固定） HEP-185-12、HEP-185-15、HEP-185-24、HEP-185-36、HEP-185-48、HEP-185-54 輸出參數固定，無調整功能
三、核心特性
環境適應性

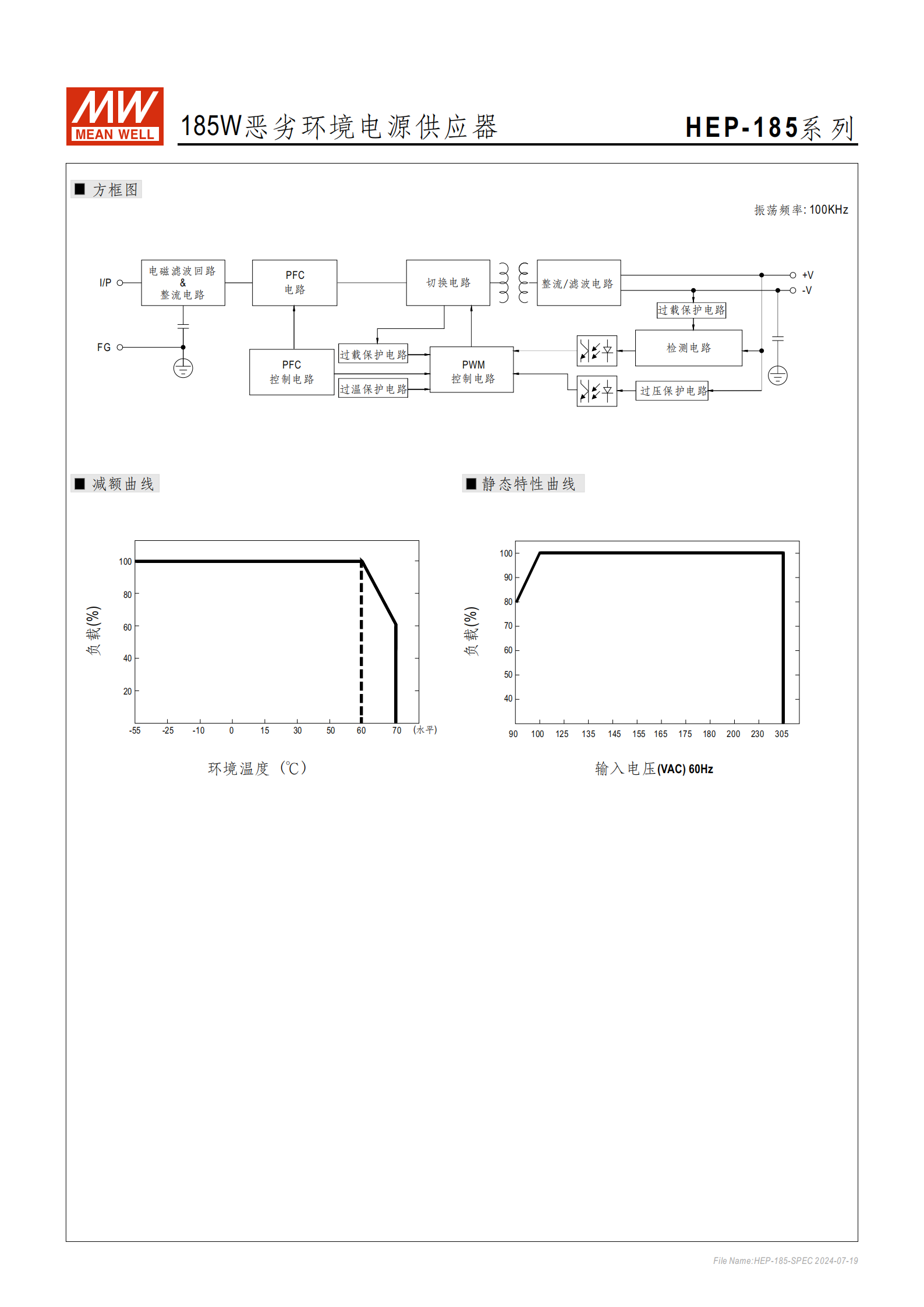

工作溫度：-55℃~+70℃（需參考減額曲線）
儲存溫度：-60℃~+80℃
工作濕度：20~95% RH，無冷凝
海拔耐受：5000 米
抗干擾能力：10G 振動耐受（20~500Hz，12 分鐘 / 周期，X/Y/Z 各 72 分鐘）、6KV 雷擊浪涌
效能與輸入輸出
輸入范圍：交流 85~264VAC（可工作在 277VAC）、直流 120~370VDC（可工作在 390VDC）
頻率范圍：47~63Hz
功率因數：PF>0.98（115VAC 滿載）、PF>0.95（230VAC 滿載）、PF>0.92（277VAC 滿載）
轉換效率：最高達94%（Typ 值因型號略有差異）

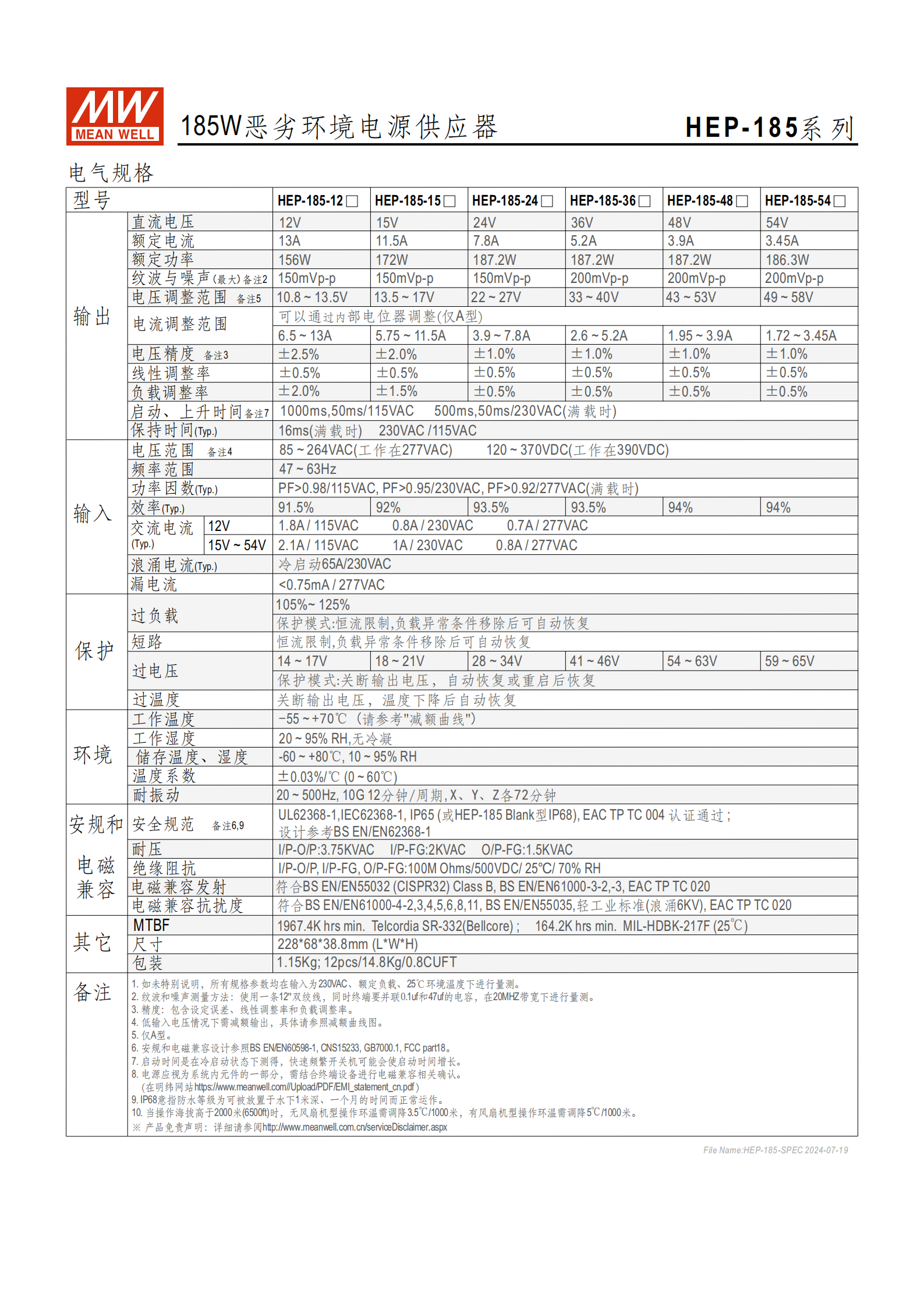

四、關鍵電氣規格（全型號對應表）
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍（A 型） | 電流調整范圍（A 型） | 電壓精度 | 線性調整率 | 負載調整率 |
|---|---|---|---|---|---|---|---|---|---|
| HEP-185-12A/Blank | 12V | 13A | 156W | 150mVp-p | 10.8~13.5V | 6.5~13A | ±2.5% | ±0.5% | ±2.0% |
| HEP-185-15A/Blank | 15V | 11.5A | 172W | 150mVp-p | 13.5~17V | 5.75~11.5A | ±2.0% | ±0.5% | ±1.5% |
| HEP-185-24A/Blank | 24V | 7.8A | 187.2W | 150mVp-p | 22~27V | 3.9~7.8A | ±0.5% | ±0.5% | ±0.5% |
| HEP-185-36A/Blank | 36V | 5.2A | 187.2W | 200mVp-p | 33~40V | 2.6~5.2A | ±0.5% | ±0.5% | ±0.5% |
| HEP-185-48A/Blank | 48V | 3.9A | 187.2W | 200mVp-p | 43~53V | 1.95~3.9A | ±0.5% | ±0.5% | ±0.5% |
| HEP-185-54A/Blank | 54V | 3.45A | 186.3W | 200mVp-p | 49~58V | 1.72~3.45A | ±0.5% | ±0.5% | ±0.5% |
五、保護功能詳情
| 保護類型 | 觸發條件 / 閾值 | 保護模式 | 恢復方式 |
|---|---|---|---|
| 過負載保護 | 負載達到額定值的 105%~125% | 恒流限制 | 負載異常移除后自動恢復 |
| 短路保護 | 輸出端短路 | 恒流限制 | 負載異常移除后自動恢復 |
| 過電壓保護 | 12V 型號：14~17V；15V 型號：18~21V；24V 型號：28~34V；36V 型號：41~46V；48V 型號：54~63V；54V 型號：59~65V | 關斷輸出電壓 | 自動恢復或重啟后恢復 |
| 過溫度保護 | 機殼溫度超過安全閾值 | 關斷輸出電壓 | 溫度下降后自動恢復 |
六、安規與電磁兼容
安全規范：通過UL62368-1、IEC62368-1、EAC TP TC 004認證，設計參考 BS EN/EN62368-1
耐壓性能：輸入 - 輸出 3.75KVAC、輸入 - 機殼 2KVAC、輸出 - 機殼 1.5KVAC
絕緣阻抗：輸入 - 輸出、輸入 - 機殼、輸出 - 機殼均≥100M Ohms（500VDC/25℃/70%RH）
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（CISPR32）Class B、BS EN/EN61000-3-2/-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、BS EN/EN55035、輕工業 6KV 浪涌標準
七、物理與其他參數
尺寸：228mm（L）×68mm（W）×38.8mm（H）（公差 ±1mm）
重量：單臺1.15Kg，包裝規格為 12 臺 / 箱（每箱 14.8Kg，體積 0.8CUFT）
引線規格：AC 輸入線 SJTW 18AWG×3C（長度 300±20mm）；DC 輸出線 SJTW 14AWG×2C（長度 300±20mm）
平均無故障時間（MTBF）：最低164.2Khrs（MIL-HDBK-217F 標準，25℃）；最低1967.4Khrs（Telcordia SR-332 標準）
啟動與保持時間：冷啟動 1000ms（115VAC）/500ms（230VAC），上升時間 50ms（滿載），保持時間 16ms（滿載）
4. 關鍵問題
問題 1：HEP-185 系列的型號分類及核心差異是什么，如何根據使用場景選擇合適型號？
答案：型號分為兩類，核心差異集中在防護等級和參數調整功能：① A 型（如 HEP-185-12A）：防護等級 IP65，輸出電壓（10.8~58V）和電流（1.72~13A）可通過內部電位器調整，適用于需要靈活適配不同負載、環境粉塵濕度中等的場景（如戶外電子看板）；② Blank 型（如 HEP-185-12）：防護等級 IP68（水下 1 米可工作 1 個月），輸出參數固定不可調，適用于高濕、浸水風險高或粉塵極多的惡劣場景（如礦坑、石油工廠潮濕區域）。選擇時需先明確環境防護需求（IP65/IP68），再根據負載需求確定輸出電壓檔級及是否需要參數調整功能。
問題 2：HEP-185 系列電源的環境適應能力和防護性能具體表現如何，能應對哪些極端條件？
答案：環境適應與防護性能突出，可應對多重極端條件：① 溫度適應：工作溫域 **-55~+70℃，儲存溫域 - 60~+80℃，能耐受嚴寒與高溫環境；② 抗干擾與振動：可承受10G 振動 **（20~500Hz，X/Y/Z 三向各 72 分鐘），雷擊浪涌耐受6KV，適用于戶外多干擾、高振動場景；③ 防護與海拔：IP65 防塵防水（IP68 可選，支持水下 1 米長期工作），可在海拔5000 米處穩定運行，濕度適應 20~95% RH 無冷凝，能應對高塵、高濕、高海拔等極端環境；④ 輸入適應性：全范圍交流輸入 85~264VAC，可兼容不同地區電網，低輸入電壓下僅需按減額曲線調整輸出即可穩定工作。
問題 3：HEP-185 系列各型號的輸出參數（功率、電壓、電流）有何差異，精度與調整性能如何保障供電穩定性？
答案：① 輸出參數差異：6 種型號覆蓋 12V~54V 電壓檔，額定功率 156W~187.2W（24V/36V/48V 型號達 187.2W，功率最高），額定電流 13A~3.45A（電壓越低電流越大），紋波噪聲≤200mVp-p（12V/15V/24V 為 150mVp-p，供電更純凈）；② 精度保障：電壓精度 ±0.5%~±2.5%（24V 及以上型號僅 ±0.5%，精度更高），線性調整率和負載調整率均≤±0.5%（除 12V 型號負載調整率 ±2.0%、15V 型號 ±1.5%），誤差范圍?。虎?調整性能（A 型）：電壓調整范圍 10.8~58V，電流調整范圍 1.72~13A，可通過內部電位器精準適配不同負載需求，Blank 型雖參數固定但精度一致，結合短路 / 過負載 / 過電壓 / 過溫度四重保護，能全面保障供電穩定性
