各型號關鍵參數對應表
| 型號 | 輸出電壓 | 額定電流 | 額定功率 | 紋波與噪聲（最大） | 電壓調整范圍（A 型） | 電流調整范圍（A 型） | 電壓精度 |
|---|---|---|---|---|---|---|---|
| HEP-150-12A/Blank | 12V | 12.5A | 150W | 150mVp-p | 10.8~13.5V | 7.5~12.5A | ±2.5% |
| HEP-150-15A/Blank | 15V | 10A | 150W | 150mVp-p | 13.5~17V | 6~10A | ±2.0% |
| HEP-150-24A/Blank | 24V | 6.3A | 151.2W | 150mVp-p | 22~27V | 3.8~6.3A | ±1.0% |
| HEP-150-36A/Blank | 36V | 4.2A | 151.2W | 200mVp-p | 33~40V | 2.5~4.2A | ±1.0% |
| HEP-150-48A/Blank | 48V | 3.2A | 153.6W | 200mVp-p | 43~53V | 1.92~3.2A | ±1.0% |
| HEP-150-54A/Blank | 54V | 2.8A | 151.2W | 200mVp-p | 49~58V | 1.68~2.8A | ±1.0% |
三、型號核心差異總結
防護等級差異：所有 A 型均為 IP65，所有 Blank 型均為 IP68（水下 1 米深可正常工作 1 個月）；
調整功能差異：A 型支持電壓、電流內部電位器調整（范圍如上表），Blank 型無調整功能，輸出參數固定；
通用參數：所有型號共享輸入范圍（85~264VAC/120~370VDC）、工作溫域（-55~+70℃）、四重保護功能、安規認證及 6 年保固，僅輸出相關參數隨電壓檔級區分。
HEP-150 系列是150W 工業型交流變直流電源供應器，具備全范圍交流輸入（85~264VAC）、主動式 PFC 功能，效率高達94% ，采用無風扇自然風冷設計與鋁機殼灌導熱膠結構，擁有IP65 防護等級（IP68 可選） ，可在 **-55~+70℃** 寬溫、10G 振動、海拔 5000 米等惡劣環境下工作，雷擊浪涌能力達6KV ，具備短路 / 過負載 / 過電壓 / 過溫度多重保護，涵蓋 12V~54V 多檔輸出電壓，支持內部電位器調整（A 型），通過 UL62368-1 等多項認證，提供6 年保固，廣泛應用于戶外通訊設備、石油工廠等場景。
產品名稱：HEP-150 系列 150W 惡劣環境電源供應器
產品定位：工業級交流變直流（AC-DC）電源，專為高濕、高塵、油滑、高振動等惡劣環境設計
核心優勢：無風扇自然風冷 + 鋁機殼灌導熱膠，兼顧散熱與防護；寬溫、寬輸入、高可靠性
保固期限：6 年
應用場景：戶外通訊設備、戶外電子看板及廣告牌、石油工廠或礦坑區域設備
二、核心特性
環境適應性

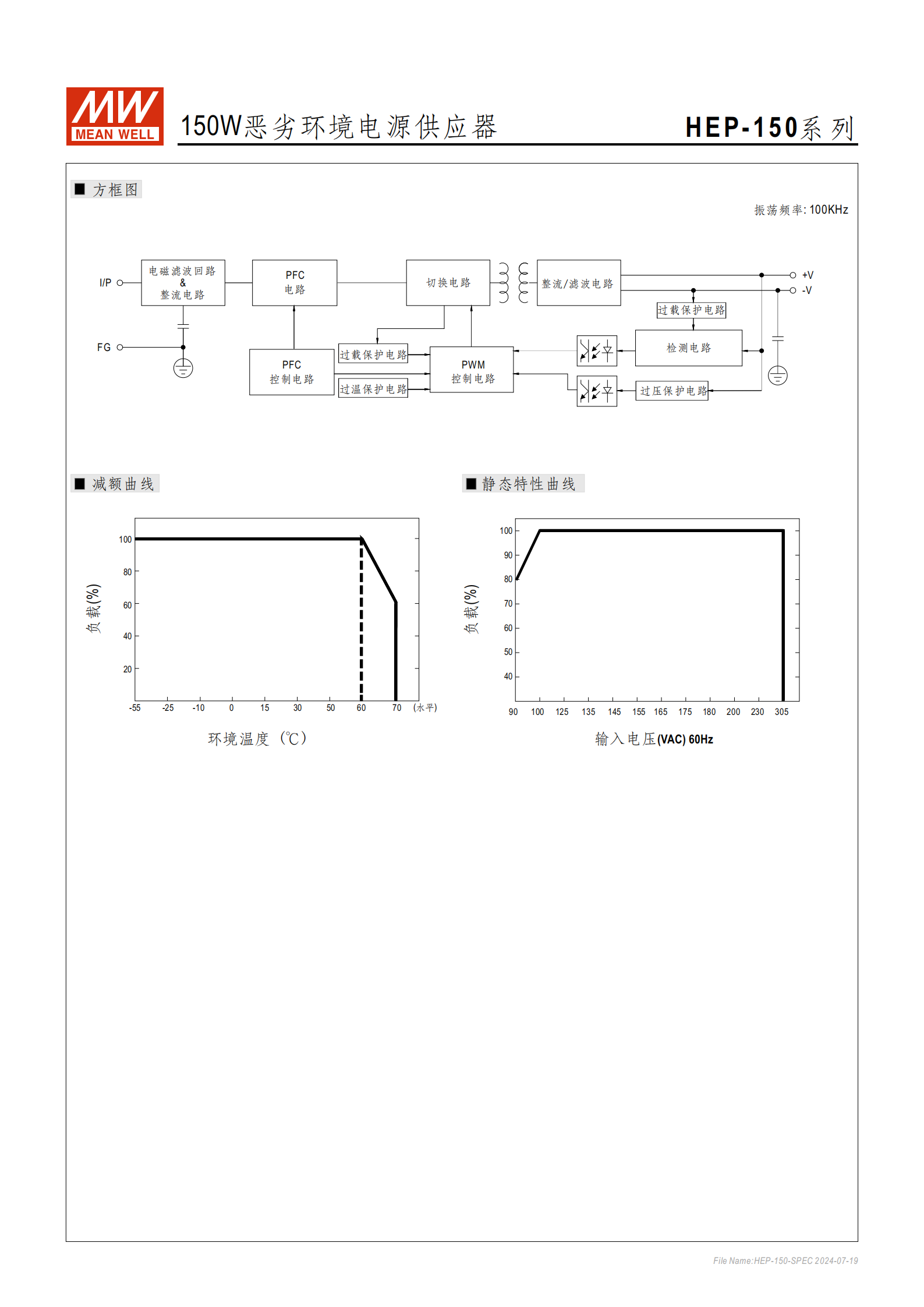

工作溫度：-55℃~+70℃（需參考減額曲線）
儲存溫度：-60℃~+80℃
工作濕度：20~95% RH，無冷凝
海拔耐受：5000 米（備注 9）
抗干擾能力：10G 振動耐受（20~500Hz，X/Y/Z 各 72 分鐘）、6KV 雷擊浪涌
結構與防護
外殼材質：鋁質機殼，內部灌滿導熱硅膠
防護等級：IP65（標準型），IP68 可選（Blank 型，水下 1 米深可正常工作 1 個月）
散熱方式：無風扇，自然風冷
效能與輸入輸出
輸入范圍：交流 85~264VAC（可工作在 277VAC）、直流 120~370VDC（可工作在 390VDC）
功率因數：PF>0.98（115VAC 滿載）、PF>0.95（230VAC 滿載）、PF>0.92（277VAC 滿載）
轉換效率：最高達94%（Typ 值因型號略有差異）

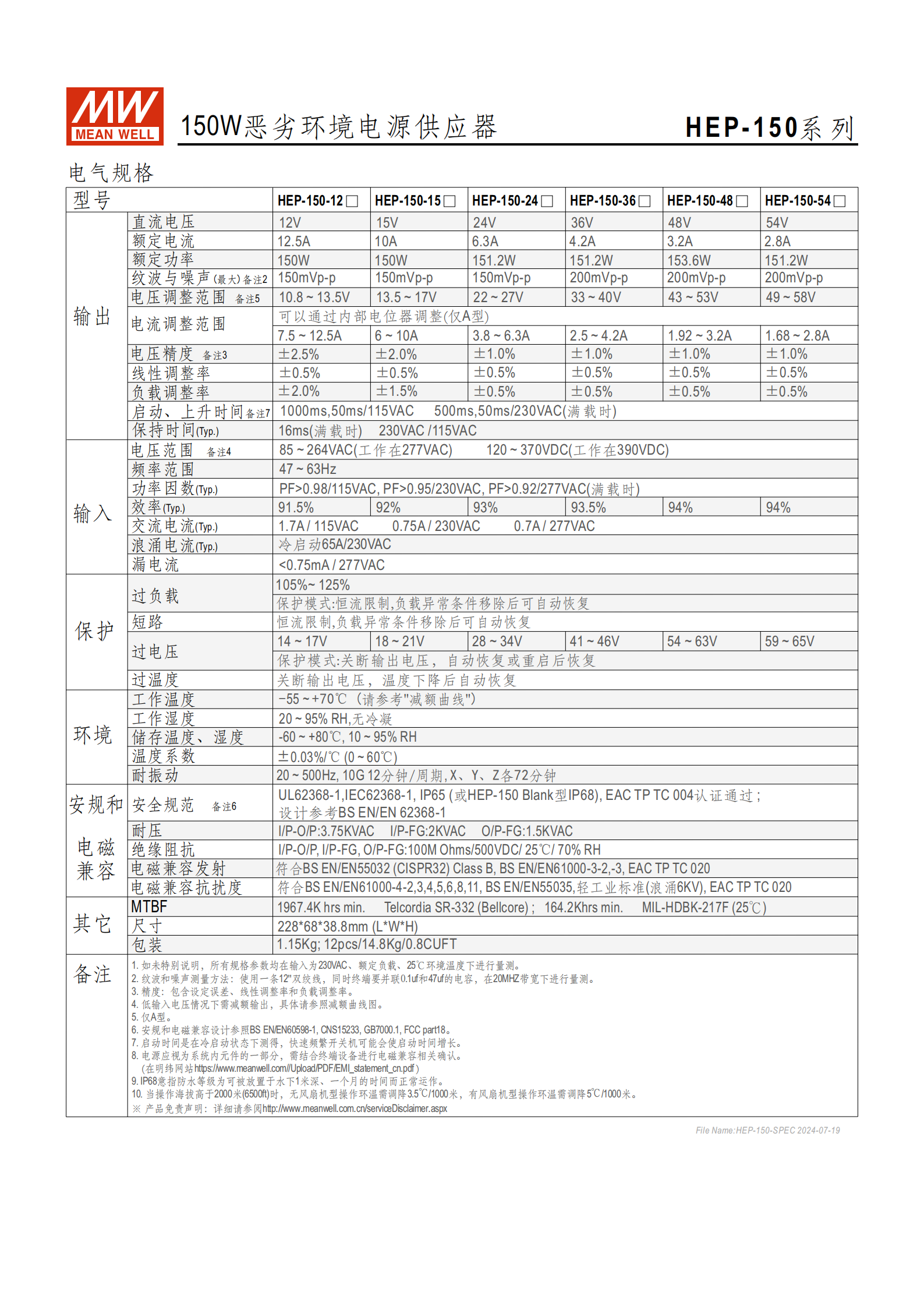

三、關鍵電氣規格（匯總表）
| 規格類別 | 具體參數 | 備注 |
|---|---|---|
| 輸出電壓檔級 | 12V、15V、24V、36V、48V、54V | 6 種型號對應不同電壓 |
| 額定電流 | 12.5A（12V）、10A（15V）、6.3A（24V）、4.2A（36V）、3.2A（48V）、2.8A（54V） | 滿載條件下 |
| 額定功率 | 150W（12V/15V）、151.2W（24V/36V/54V）、153.6W（48V） | 最大 153.6W |
| 紋波與噪聲（最大） | 12V/15V/24V：150mVp-p；36V/48V/54V：200mVp-p | 20MHz 帶寬下測量 |
| 電壓調整范圍（A 型） | 10.8~13.5V（12V）、13.5~17V（15V）、22~27V（24V）、33~40V（36V）、43~53V（48V）、49~58V（54V） | Blank 型為固定值，不可調 |
| 電流調整范圍（A 型） | 7.5~12.5A（12V）、6~10A（15V）、3.8~6.3A（24V）、2.5~4.2A（36V）、1.92~3.2A（48V）、1.68~2.8A（54V） | 通過內部電位器調整 |
| 電壓精度 | ±2.5%（12V）、±2.0%（15V）、±1.0%（24V/36V/48V/54V） | 含設定誤差、線性調整率、負載調整率 |
| 線性調整率 | ±0.5%（所有型號） | - |
| 負載調整率 | ±2.0%（12V）、±1.5%（15V）、±0.5%（24V/36V/48V/54V） | - |
四、保護功能
| 保護類型 | 保護參數 / 模式 | 恢復方式 |
|---|---|---|
| 過負載保護 | 觸發閾值 105%~125%，恒流限制 | 負載異常移除后自動恢復 |
| 短路保護 | 恒流限制 | 負載異常移除后自動恢復 |
| 過電壓保護 | 14~17V（12V）、18~21V（15V）、28~34V（24V）、41~46V（36V）、54~63V（48V）、59~65V（54V） | 關斷輸出，自動恢復或重啟后恢復 |
| 過溫度保護 | 機殼溫度過高時觸發 | 關斷輸出，溫度下降后自動恢復 |
五、安規與電磁兼容
安全規范：設計參考 BS EN/EN 62368-1，通過 UL62368-1、IEC62368-1、EAC TP TC 004 認證
耐壓性能：輸入 - 輸出 3.75KVAC、輸入 - 機殼 2KVAC、輸出 - 機殼 1.5KVAC
絕緣阻抗：輸入 - 輸出、輸入 - 機殼、輸出 - 機殼均≥100M Ohms（500VDC/25℃/70% RH）
電磁兼容（EMC）：
發射：符合 BS EN/EN55032（ISPR32）Class B、BS EN/EN1000-3-2/-3、EAC TP TC 020
抗擾度：符合 BS EN/EN61000-4-2/-3/-4/-5/-6/-8/-11、BS EN/EN55035、輕工業 6KV 浪涌標準
六、物理與其他參數

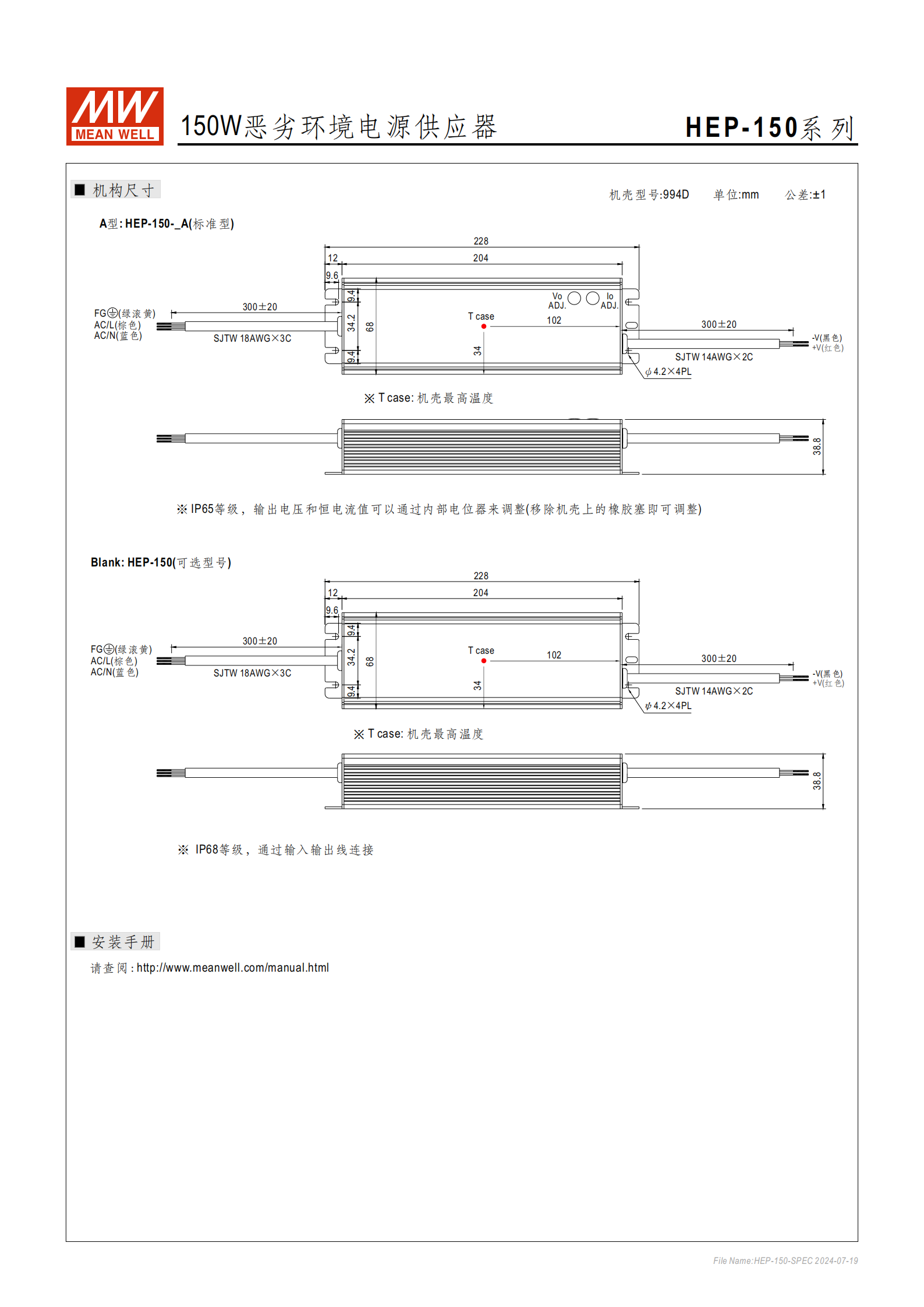

尺寸：228mm（L）×68mm（W）×38.8mm（H）（公差 ±1mm）
單臺重量：1.15Kg
包裝規格：12 臺 / 箱，每箱 14.8Kg，體積 0.8CUFT
平均無故障時間（MTBF）：最低 164.2Khrs（MIL-HDBK-217F 標準，25℃）；最低 1967.4Khrs（Telcordia SR-332 標準）
引線規格：AC 輸入線 SJTW 18AWG×3C（長度 300±20mm）；DC 輸出線 SJTW 14AWG×2C（長度 300±20mm）
4. 關鍵問題
問題 1：HEP-150 系列電源的核心防護性能與環境適應能力如何，適用于哪些特殊場景？
答案：核心防護與環境適應能力突出：① 防護等級達 IP65（IP68 可選，水下 1 米可工作 1 個月），能抵御高濕、高塵、油滑環境；② 抗干擾能力強，雷擊浪涌耐受 6KV，可承受 10G 振動（20~500Hz）；③ 工作環境范圍寬，溫域 - 55~+70℃、海拔 5000 米、濕度 20~95% RH 無冷凝。適用于戶外通訊設備、戶外電子看板、石油工廠及礦坑等惡劣環境下的設備供電。
問題 2：HEP-150 系列不同型號的輸出電壓、電流范圍及調整方式有何差異？
答案：① 輸出電壓覆蓋 12V~54V，對應 6 種型號（HEP-150-12 至 HEP-150-54），額定電流 12.5A~2.8A，額定功率 150W~153.6W；② 調整方式分兩類：A 型支持通過內部電位器調整電壓（10.8~58V）和電流（1.68~12.5A），Blank 型為固定輸出值，不可調；③ 電壓精度差異：12V 型號 ±2.5%、15V 型號 ±2.0%，24V 及以上型號 ±1.0%，精度更高。
問題 3：HEP-150 系列電源的保護機制有哪些，異常情況后如何恢復？
答案：具備四重核心保護機制，恢復方式不同：① 過負載保護（105%~125% 觸發）：恒流限制模式，移除異常負載后自動恢復；② 短路保護：恒流限制模式，移除短路故障后自動恢復；③ 過電壓保護（14~65V 觸發）：關斷輸出電壓，部分型號自動恢復，部分需重啟恢復；④ 過溫度保護：溫度過高時關斷輸出，待機殼溫度下降后自動恢復，保障電源與后端設備安全。
